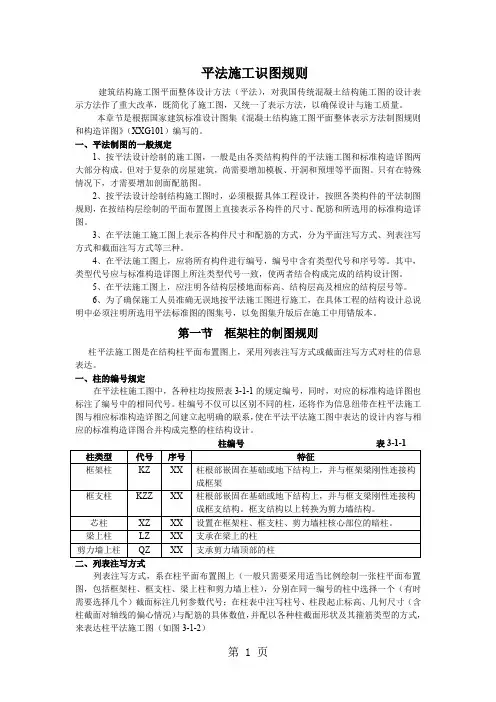

平法识图口诀03G系列共七本，原有四本未出版，
901系列有五本，累计共有十二册，
可惜今年全作废，11G三本来替代。
锚固基本分两种，“La”和“LaE”，
尤其注意非框梁（L），底筋锚固12D。
连接方法有三种，绑扎、机械和焊接，
加密也要牢牢记，查表、计算看图集。
再说三本11G，变了的地方有很多，
只要弄懂03G，再变心中也有底。
首先钢材有变化，235兆帕的遭抛弃。
其二保护层再加大，现指箍筋至外皮。
底筋一般不连接，过了中线加5D，
筏板、地梁和楼梯，非抗、非框、井字梁，悬挑、板筋加条基，以上九种不带E。
遇上框架请慎重，楼梯可能要抗震，
悬挑是否要抗震，图纸一般会注明。
框架顶梁边角柱，收顶做法样不一，
柱插梁、梁插柱，翻看图集三十七（页)，还有图集五十五，以及图集五十六（页），
平法识图之剪力墙结构（三）
连、暗、边框梁三类，各种暗柱有十种，
墙身、墙柱和墙梁，全属剪力墙范畴里，
柱非柱、梁非梁，作为监理要懂得。
水平筋外侧通过去，拉钩勾住不忘记，
加强部位是约束，拉钩一般要加密，
构造（边缘）箍筋不算计，拉钩设置按图纸。
正梁说的是净跨，地梁是从轴线起，
新的图集有变化，非贯通也是指净跨。
连接区域也有别，加密标注更不一，
柱子插在梁里面，抗震锚固看图集，
平板纵筋谁压谁，一般写在图纸里，
如果设计未注明，短跨筋底下和顶上，端部收边要注意，均分外伸不外伸，板厚板薄有关系，对照图集看仔细。
一、箍筋表示方法： ⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。 ⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。 ⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。 ⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。 一、梁上主筋和梁下主筋同时表示方法： ⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。 ⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。 ⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。 ⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。 二、梁上部钢筋表示方法：（标在梁上支座处） ⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。 ⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。 ⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。 ⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。 三、梁腰中钢筋表示方法： ⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。 ⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。 ⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。 ⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。 四、梁下部钢筋表示方法：（标在梁的下部） ⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。 ⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。 ⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。 ⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。2Φ25伸入支座，3Φ22，不伸入支座。下排筋 5Φ25，通长布置。 五、标注示例： KL7（3）300×700 Y500×250 φ10@100/200(2) 2Φ25 N4Φ18 （-0.100） 4Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 4Φ25 □———————————□———————□———————————□4Φ25 2Φ25 4Φ25 300×700 N4φ10 KL7(3) 300×700 表示框架梁7，有三跨，断面宽300，高700。 Y500×250 表示梁下加腋，宽500，高250。 N4Φ18 表示梁腰中抗扭钢筋。
钢筋平法识图考试
————————————————————————————————作者：————————————————————————————————日期：
一、填空题（本题总计25分，每空1分） 1．梁集中标注的必注项包括、、、 、、。 2．在集中标注表达梁的通用数值，原位标注表达梁的特殊数值，取值优先。 3．梁的集中标注包括、、、 、、、、。 4．框架梁支座负筋的延伸长度：对于端支座来说，第一排支座负筋从柱边开始延伸至净跨位置，第二排延伸至净跨位置；对于 中间支座来说，第一排支座负筋从柱边开始延伸至位置，第二 排延伸至位置。(设l为支座两边净跨长度的最大值)。 5．梁的原位标注包括、、。 6．如果框架梁的某一支座左边标注了,而支座的右边没有标注，则认为支座右边的配筋也是6Φ25 4/2，这种原则我们称为。 7．架立筋的根数= 8．抗震框架梁下部纵筋在中间支座内，是进行，而不是进行钢筋连接。 二、问答题（本题总计30分） 1．什么是平法识图？平法识图的特点是什么?与其他图集有什么不同？ （9分，每问3分） 2．建筑层高与结构层高的区别？（3分） 3．两个梁编成同一编号的条件是什么？（4分） 4．如何识别主梁和次梁？（4分） 5．在分层计算中如何正确划定“标准层”？（5分）
三、计算题（本题总计35分，每小题35分） 计算KL1端支座（600×600的端柱）的支座负筋的长度。混凝土强度等级C25，二级抗震等级。取L aE 为45d ，钢筋保护层厚度为28mm 。 6φ25 4/26φ22 4/2 7φ20 3/4 6φ22 4/2 KL1(3)300×700φ10@100/200(2)2φ22G4φ10 6φ25 4/2 6φ22 4/26φ22 2/4 7200 7200 150450 450150 KZ2 600×600 四、识图题（解读图中集中标注和原位标注的内容）（本题总计15分，每 小题15分） KL3(3A)450×600 φ12@150/200(4)2φ25;4φ25G4φ12 4φ25 6φ25 4/26φ25 4/2 7φ25 2/5 N4φ16 8φ22 3/5 2φ16φ10@200(2)

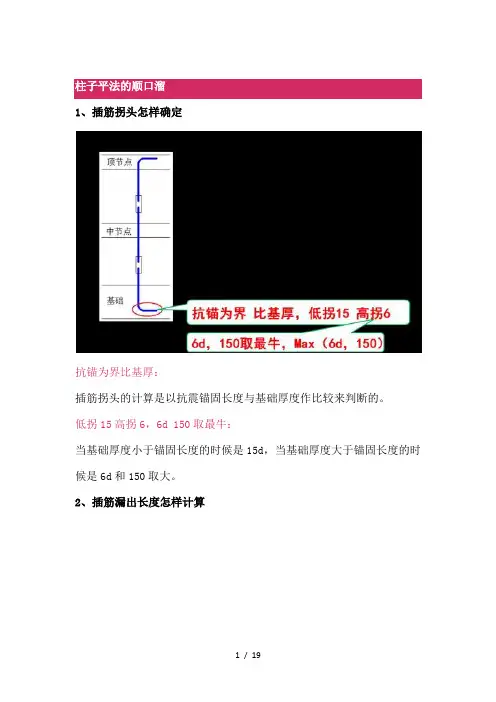

建筑结构平法识图口诀平法识图总则口诀（1） 03G系列共七本，原有四本未出版， 901系列有五本，累计共有十二册， 可惜今年全作废，11G三本来替代。 规范更新图集变，施工人员要紧跟， 新图集中有提醒，图集施工看版本。 平法图集玄妙多，且听我们仔细说， 整体表示有规则，青来教授他首创。 平、截、列表有三种，各种标法要分清。 原位集中分得清，集中标注指贯通， 集中含在原位里，一排二排有比例。 英文字头汉拼音，一看便知其原意。 结构理论为基础，有些东西无需记， 弄懂以下八个字，就是一个好监理， “符号”和“锚固”，“连接”和“加密”。 符号一定要弄清，“B”是底，“T”是顶， “&”是and(安得），汉语原意是并和与。 锚固基本分两种，“La”和“LaE”， 尤其注意非框梁（L），底筋锚固12D。 连接方法有三种，绑扎、机械和焊接， 加密也要牢牢记，查表、计算看图集。
再说三本11G，变了的地方有很多， 只要弄懂03G，再变心中也有底。 首先钢材有变化，235兆帕的遭抛弃。 其二保护层再加大，现指箍筋至外皮。 其三钢排技术桥梁用，11G图集称并筋。其四锚固有新说法，改称基本锚固长。 其五顶梁边角柱，增加一个新做法。 柱箍加密几分之几，1/3加密设在嵌固位。其余变化也挺多，日后编辑飨大家。 平法识图之框架结构口诀（二） 框架结构有奥秘，听我慢慢说仔细。 抗震非抗样不一，就是抗震也分级， 一二三四共四级，非抗脚标少个E， 抗震标注“LaE”,锚固长度查图集。 直锚弯锚均可以，至少也得二百五， 11G有了新做法，减去50成二百。 底筋一般不连接，过了中线加5D， 筏板、地梁和楼梯，非抗、非框、井字梁，悬挑、板筋加条基，以上九种不带E。 遇上框架请慎重，楼梯可能要抗震， 悬挑是否要抗震，图纸一般会注明。

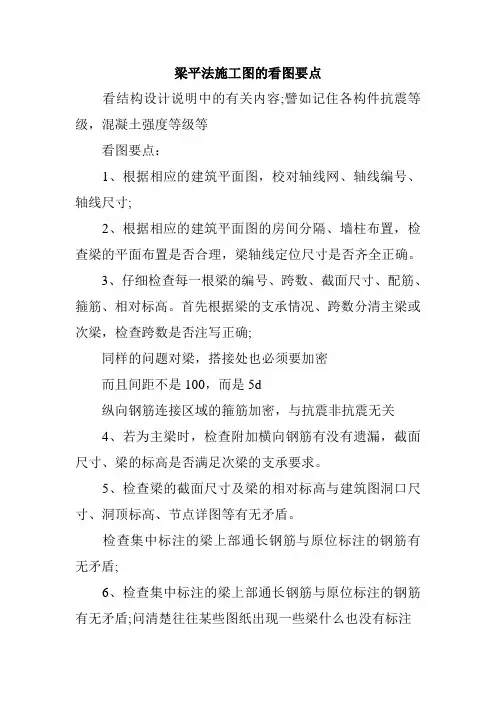

梁平法施工图钢筋表示法 (2007-07-05 08:16:20) 转载 梁平法施工图钢筋表示法 一、箍筋表示方法： ⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。 ⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。 ⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。 ⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。 一、梁上主筋和梁下主筋同时表示方法： ⑴3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。 ⑵2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。 ⑶4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。 ⑷3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。 二、梁上部钢筋表示方法：（标在梁上支座处） ⑴2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。 ⑵2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。 ⑶6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。 ⑷2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。 三、梁腰中钢筋表示方法： ⑴G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。 ⑵G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。 ⑶N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。 ⑷N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。 四、梁下部钢筋表示方法：（标在梁的下部） ⑴4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。 ⑵6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。 ⑶6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。 ⑷2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。2Φ25伸入支座，3Φ22，不伸入支座。下排筋5Φ25，通长布置。 五、标注示例： KL7（3）300×700 Y500×250 φ10@100/200(2) 2Φ25 N4Φ18 （-0.100） 4Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 4Φ25□———————————□———————□———————————□ 4Φ25 2Φ25 4Φ25
平法识图口诀大汇总 1、平法识图总则口诀 03G系列共七本，原有四本未出版， 901系列有五本，累计共有十二册， 可惜如今全作废，11G三本来替代。 规范更新图集变，施工人员要紧跟， 新图集中有提醒，图集施工看版本。 平法图集玄妙多，且听我们仔细说， 整体表示有规则，青来教授他首创。 平、截、列表有三种，各种标法要分清。 原位集中分得清，集中标注指贯通， 集中含在原位里，一排二排有比例。 英文字头汉拼音，一看便知其原意。 结构理论为基础，有些东西无需记， 弄懂以下八个字，就是一个好监理，“符号”和“锚固”，“连接”和“加密”。符号一定要弄清，“B”是底，“T”是顶，“&”是and(安得），汉语原意是并和与。 锚固基本分两种，“La”和“LaE”， 尤其注意非框梁（L），底筋锚固12D。 连接方法有三种，绑扎、机械和焊接， 加密也要牢牢记，查表、计算看图集。 再说三本11G，变了的地方有很多， 只要弄懂03G，再变心中也有底。 首先钢材有变化，235兆帕的遭抛弃。 其二保护层再加大，现指箍筋至外皮。 其三钢排技术桥梁用，11G图集称并筋。 其四锚固有新说法，改称基本锚固长。 其五顶梁边角柱，增加一个新做法。 柱箍加密几分之几，1/3加密设在嵌固位。 其余变化也挺多，日后编辑飨大家。 2、平法识图之框架结构口诀 框架结构有奥秘，听我慢慢说仔细。 抗震非抗样不一，就是抗震也分级， 一二三四共四级，非抗脚标少个E， 抗震标注“LaE”,锚固长度查图集。 直锚弯锚均可以，至少也得二百五， 11G有了新做法，减去50成二百。 底筋一般不连接，过了中线加5D， 筏板、地梁和楼梯，非抗、非框、井字梁，悬挑、板筋加条基，以上九种不带E。
《平法钢筋识图算量基础教程》思考与练习题答案 第三章第一节思考与练习题参考答案 1、绘制图3-1-18的BJ J1在X或Y方向的剖面图，并标注各部位形状尺寸。 图3-1-18 BJ J1 3、在图3-1-19中填写集中标注空格内的数据。 400 700 300 200 600 图3-1-19 BJ P2练习 第三章第二节思考与练习参考答案 1、独立基础底部钢筋的起步距离是__min(s,/2,75)_______ 2、当独立基础底板长度__≥2500mm__时，除外侧钢筋外，底板配筋长度可缩减10%。 3、计算图3-2-11所示DJ J1的X向钢筋的长度和根数(列出计算公式)
图3-2-11 练习 X向钢筋长度=x-2c (c是指砼保护层) X向钢筋根数=(y-2*min(200/2,75))/200+1 第三章第三节思考与练习参考答案 1、计算图3-3-16中DJ P5基础底板顶部钢筋的长度和根数。 图3-3-16 DJ P5平法施工图 独基顶部受力筋长度=1000+2la 独基顶部受力筋根数=(200+400+200-2*min(120/2,75))/120+1 独基顶部分布筋长度=200+400+200-2*40(两端减砼保护层) 独基顶部分布筋根数=(1000+2la-2*min(200/2,75))/200+1(在受力筋长度范围内布置)
第四章第一节思考与练习参考答案 1、JL04(5B)的含义是____基梁04，5跨，两端外伸_______ 2、在图4-1-25中填空： 250*200 图4-1-25 3、在图4-1-26中填空： 14 图4-1-26 4、在图4-1-27中填空： 架立筋 图4-1-27
平法识图试卷及答案 一、单项选择题(每题2分，共30分) 1. 下列选项中，属于框支梁编号的为（） A.KL01（2A） B.WKL01(2B) C.KZL01(3) D.JZL01（2A） 2. 下列选项中，属于屋面框架梁编号的为（） A.XL01（2A） B.KL01(2B) C.WKL01(3) D.KZL01（2A） 3. 钢筋强度等级HPB300中，H、P、B分别代表（）。 A、热轧、带肋、钢筋 B、热轧、光滑、钢筋 C、冷轧、带肋、钢筋 D、冷轧、光滑、钢筋 4. 下列选项中，属于剪力墙上柱的代号为（） A、KZZ B、XZ C、LZ D、QZ 5. 下列选项中，属于约束边缘转角墙柱代号的为（）。 A、YYZ B、YDZ C、YBZ D、YJZ 6.下列选项中，属于基础主梁的编号为（） A.JLL01（2B） B.JL01（1A） C.JCL01（1B） D.JZL01（2A） 7. 楼板开间为3.6m，进深为4.2m，下列选项中不能作为这块板负筋长度值的为（）。 A、800mm B、900mm C、1000mm D、1100mm 8. 下列选项中，属于地下室外墙代号的为（）。 A、ISQ B、DWQ C、OSQ D、TBQ 9. 室内剪力墙顶层竖向钢筋与下一层竖向钢筋不全在同一平面机械连接，相邻两节点的间距为（）。 A、300mm B、400mm C、500mm D、600mm 10.下列选项中，属于悬挑板代号的为（）。 A、LB B、WB C、XB D、ZSB 11. 下列选项中，属于构造边缘端柱代号的为（）。 A、GAZ B、GBZ C、GDZ D、GJZ 12. 下列选项中，属于约束边缘暗柱代号的为（）。 A、YAZ B、YBZ C、YDZ D、YYZ 13. 下列选项中的楼梯，其楼梯板是由踏步板、低端平板和高端平板组成的为（）。 A、AT B、BT C、CT D、DT 14. 下列选项中，不属于桩基础编号的有（）。 A、CT J01 B、CT P01 C、CTL01 D、CTZ01 15. 下列选项中，属于阶形普通独立基础代号的为（） A.DJ P B.DJ J C.BJ J D.BJ J
平法识图测试卷
————————————————————————————————作者：————————————————————————————————日期：
平法识图试题 一、填空题 1.某楼层框架柱箍筋为 10@100表示箍筋为、直径为、沿全高。 2.某楼面框架梁的集中标注中有N618，其中N表示是，618表示梁的两侧面沿边配置根18的钢筋。 3.当框架梁下部纵筋注写为220+318（—3）/520，表示上排纵筋为和， 其中不伸入支座，下排纵筋全部伸入支座。 4.图集11G101_3中，表示梁板式筏形基础的基础梁地面与基础平板底面的位置关系时，“低板位”是指。 5.图集11G101_1规定，当梁的腹板高度h W≥时，须配置梁侧构造钢筋，其规格与根数应符合规范规定。 6.在抗震框架柱中，纵筋的接头位置应相互错开，在同一截面的纵筋接头的百分率不得超多50%，第一批焊接接头的位置距基础顶面不少于、及之大值。第二批接头距第一批接头不少于。 7.已知某框架抗震设防等级为三级，当框架梁截面高度为700mm时，其梁端箍筋加密区最小长度为。 8.已知某框架抗震设防等级为三级，当框架柱截面高度为600mm，柱净高H0=3000mm时，该柱在楼面以上部位的箍筋加密区最小长度为。 9.在平法图集11G101_1中，剪力墙梁的梁编号LL2（JC）表示 ；剪力墙柱的编号YDZ3表示。 10.在框架柱的平法图中，柱井字箍筋的肢数注写为m×n表示。 11.当混凝土强度等级为C30，直径为20mm的HRB400级钢筋的最小锚固长度为。 12.在抗震框架柱中，纵筋的接头位置应相互错开，在同一截面的纵筋接头的百分率不得超过，第一批焊接接头的位置距地下室楼面不少于，第二批接头距第一批接头不少于及。 13.已知某框架抗震设防等级为二级，当框架梁截面高度为600mm时，其梁端箍筋加密区长度不小于。 14.已知某框架抗震设防等级为三级，当框架柱截面高度为700mm，柱净高H n=3600mm时，柱在楼面梁底部位的箍筋加密区长度不小于。 15.在平法图集11G101_1中，剪力墙身的编号Q1(2排)表示；剪力墙梁的编号AL3表示。 16.在框架梁的平法施工图中，注写为N414表示。 17.在剪力墙的构造边缘构件中，纵向钢筋的接头位置应相互错开，第一批机械连接接头的位置距楼面不小于，第二批接头距离第一批接头不小于。 18.已知某框架抗震设防等级为一级，当框架梁截面高度为600mm时，其梁端箍筋加密区最小长度为。 19.梁板式筏形基础平板LPB的底部贯通筋可在跨中长度区域内连接。 20.在平法图集11G101_1中，抗震框架柱的纵筋接头位置应相互错开，在同一截面接头面积百分率不得大于，两批焊接接头的距离不小于，且不小于。 21.在平法图集中，框架梁加腋的标注GYC1×C2中，C1表示，C2表示。
表示箍筋为?10 ，加密区间距 100，非加密区间 表示箍筋为?10 ，加密区间距 100，非加密区间 表示箍筋为?8，间距为 200，双肢箍。 表示箍筋为?8，加密区间距 100，四肢箍，非加密 梁上主筋和梁下主筋同时表示方法 ： ⑴3①22, 3①20 表示上部钢筋为3①22, ⑵2 ? 12, 3①18 表示上部钢筋为2? 12, ⑶4①25, 4①25 表示上部钢筋为4①25, ⑷3①25, 5①25 表示上部钢筋为3①25, 二、梁上部钢筋表示方法：(标在梁上支座处) ⑴2①20 ⑵2①22+ (4①12) 表示两根 ①20的钢筋，通长布置，用于双肢箍。 表 示2①22为通长，4? 12架立筋，用于六肢箍。 ⑶6①25 4/2 表示上部钢筋上排为4①25,下排为2①25。 ⑷2①22+ 2①22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。 三、梁腰中钢筋表示方法： ⑴ G2?12 表示梁两侧的构造钢筋，每侧一根 ?12。 ⑵G4①14 表示梁两侧的构造钢筋，每侧两根 ①14。 ⑶N2①22 表示梁两侧的抗扭钢筋，每侧一根 ①22。 ⑷N4①18 表示梁两侧的抗扭钢筋，每侧两根 ①1& 四、梁下部钢筋表示方法： (标在梁的下部) ⑴4①25 表示只有一排主筋，4①25全部伸入支座内 ⑵6①25 2/4 表示有两排钢筋，上排筋为 2①25,下排筋4①25。 ⑶6①25 (-2 ) /4 表示有两排钢筋，上排筋为 2①25,不伸入支座， 下排筋4①25,全部伸入支座。 ⑷2①25 + 3①22 (-3) / 5①25 表示有两排筋，上排筋为 5根。2①25伸 入支座，3①22,不伸入支座。下排筋 5①25,通长布置。 五、标注示例： KL7 (3) 300X 700 Y500 X 250 ? 10@100/200(2) 2 ① 25 N4O 18 ) 6 ① 25 4/2 6① 25 4/2 6① 25 4①25 300X 700 、箍筋表示方法： 4①25 2①25 4①25 ⑴ ? 10@100/200(2) 距 200，全为双肢箍。 ⑵ ?10@100/200(4) 距 200，全为四肢箍。 ⑶ ?8@200(2) ⑷ ?8@100(4)/150(2) 区间距 150，双肢箍。 F 部钢筋为3①20。 F 部钢筋为3①18。 F 部钢筋为4①25。 F 部钢筋为5①25。 4①25 4/2
授课计划（2018-2019 ）学年第二学期 课程名称《钢筋平法识图与算量》适用班级城1803(B、C ) 任课教师杨胜炎 课程组长 专业中心主任 分院负责人 主管负责人
学期授课计划编写说明 一、课程定位 《钢筋平法识图与算量》是工程造价专业的一门实践性较强的职业技能核心课程。其功能是通过学习使学生正确理解和识读平法施工图并熟练掌握钢筋翻样技术，另外还注重培养学生的职业素质和学习能力。本课程以《建筑力学与结构》、《建筑制图与建筑CAD》、《房屋构造》等课程的学习为基础。 通过学习和训练，使学生了解掌握建筑结构施工图识读及钢筋工程量计算能力，突出造价员的基本能力。该课程是后续《工程计量与计价》、《建筑施工技术》等专业课程学习的基础，是我系建筑工程类专业毕业生立足施工一线的核心技术能力。 二、课程目标 在专业调研及岗位工作过程分析的基础上，结合建筑施工现场一线生产及管理岗位职业能力与素质的要求，确定了课程的知识目标、能力目标、素质目标。 三、课程内容选取、组织及表现形式 整个课程划分为7个学习情境，分别是建筑结构感性认识、柱平法施工图识读及钢筋算量、梁平法施工图识读及钢筋算量、剪力墙平法施工图识读及钢筋算量、板平法施工图
识读及钢筋算量、基础平法施工图识读及钢筋算量、楼梯平法施工图识读及钢筋算量（课后自主学习）。每个学习情境包括3个学习任务，共18个任务。 《建筑施工技术》教学内容的选取、组织及表现形式表
四、教学模式及教学方法与应用 1、教学模式：本课程按项目化教学模式，以任务驱动，采用分组教学实施各项课程任务。 2、教学方法与应用：运用多媒体教学，穿插现场施工图片，三维模型演示，增强学生感性认识，便于理解图集中抽象的构造做法；任务实施过程中借助学习通平台，分享教学资源，增强课上与课下的沟通，互动，及时反馈学习困惑，分享学习心得，了解教学效果，及时作出有效的强化与调整。任务完成后，通过分组汇报交流，锻炼学生的胆量，增强语言表达能力，加深对任务相关知识的认识理解。 五、考核设计 考核由过程考核及技能测试两部分构成。过程考核重在督促学生积极参与情境任务；技能测试通过笔试、在线测试等方式考查学生对各学习情境相关技能的掌握情况。 1考核内容与方法 考核由过程考核及技能测试两部分构成。 ⑴过程考核 每个情境完成后，根据学生的学习表现情况及考勤做出该情境的过程考核成绩。 过程考核表 注：考勤只扣分不加分，迟到一次扣2分旷课一节扣5分。

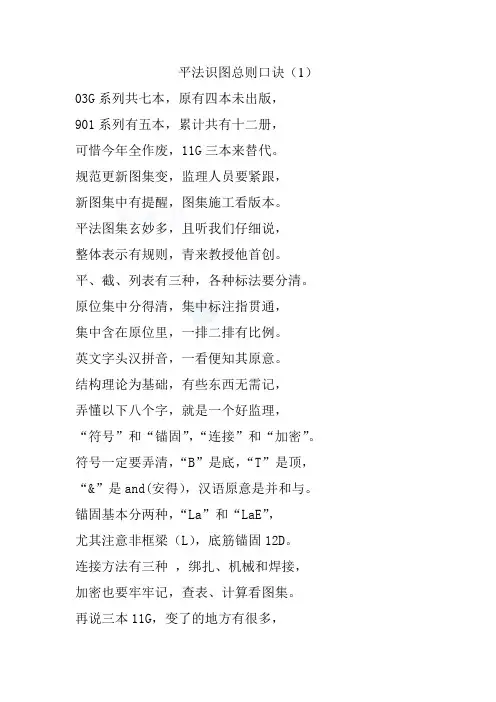

平法识图总则口诀（1）03G系列共七本，原有四本未出版， 901系列有五本，累计共有十二册， 可惜今年全作废，11G三本来替代。 规范更新图集变，监理人员要紧跟， 新图集中有提醒，图集施工看版本。 平法图集玄妙多，且听我们仔细说， 整体表示有规则，青来教授他首创。 平、截、列表有三种，各种标法要分清。原位集中分得清，集中标注指贯通， 集中含在原位里，一排二排有比例。 英文字头汉拼音，一看便知其原意。 结构理论为基础，有些东西无需记， 弄懂以下八个字，就是一个好监理， “符号”和“锚固”，“连接”和“加密”。符号一定要弄清，“B”是底，“T”是顶，“&”是and(安得），汉语原意是并和与。锚固基本分两种，“La”和“LaE”， 尤其注意非框梁（L），底筋锚固12D。 连接方法有三种，绑扎、机械和焊接，加密也要牢牢记，查表、计算看图集。 再说三本11G，变了的地方有很多，
只要弄懂03G，再变心中也有底。 首先钢材有变化，235兆帕的遭抛弃。 其二保护层再加大，现指箍筋至外皮。 其三钢排技术桥梁用，11G图集称并筋。 其四锚固有新说法，改称基本锚固长。 其五顶梁边角柱，增加一个新做法。 柱箍加密几分之几，1/3加密设在嵌固位。其余变化也挺多，日后编辑飨大家。 平法识图之框架结构口诀（二） 框架结构有奥秘，听我慢慢说仔细。 抗震非抗样不一，就是抗震也分级， 一二三四共四级，非抗脚标少个E， 抗震标注“LaE”,锚固长度查图集。 直锚弯锚均可以，至少也得二百五， 11G有了新做法，减去50成二百。 底筋一般不连接，过了中线加5D， 筏板、地梁和楼梯，非抗、非框、井字梁，悬挑、板筋加条基，以上九种不带E。 遇上框架请慎重，楼梯可能要抗震， 悬挑是否要抗震，图纸一般会注明。 框架顶梁边角柱，收顶做法样不一，
平法系列（一）——梁 1. 贯通钢筋：指布置于梁的上部通长受力钢筋，如图一。 L=各跨长之和-左支座内侧长度-右支座内侧长度+锚固长度＋搭接长度端支座锚固长度的判别条件： a.锚固LAE b.支座宽度－保护层厚度＋15*d
c.当楼层框架梁的纵向钢筋直锚长度>=Lae且>= 0.5hc＋5d时，可不必往上（下）弯锚，即支座宽度-保护层>=Lae且>=0.5hc+5d，取锚固长度。 从03G101-1第54页中，我们可以知道KL梁因其情况不同，端支座有不同的锚固方式。 2. 支座负筋：指布置于梁的上部支座处的负弯矩钢筋。 （1）端支座负筋，如图二。 计算公式：（Ln净跨长） 上排钢筋长度＝Ln/3+锚固长度 下排钢筋长度＝Ln/4+锚固长度
锚固同梁上部贯通筋端支座的锚固。 （2）中间支座负筋，如图三。 计算公式：（Ln净跨长） 注：P28中LN取支座两边较大一跨的净跨值。 上排钢筋长度＝2*Ln/3+支座宽度 下排钢筋长度＝2*Ln/4+支座宽度 3. 架立筋：指梁上部连接两支座负弯矩钢筋的连接构造钢筋，起稳固箍筋的作用，如图四。 计算公式：（Ln净跨长） 架立筋长度＝Ln/3+2*搭接长度（现在软件中是150mm） 平法中规定，当贯通筋和架立筋同时存在时，取150mm。 4. 下部钢筋：指布置于梁的下部通长受力钢筋，如图五。 计算公式：（Ln净跨长；注：下部钢筋，不分上下排）框架梁下部钢筋＝净跨长度+2*锚固长度(或0.5Hc+5D) 注：指中间梁跨是短跨的时候，可以直接通过的负筋，如图六
计算公式：（Ln净跨长） 上排长度＝Ln/3+支座宽度＋净跨长度＋支座宽度＋Ln/3 下排长度＝Ln/4+支座宽度＋净跨长度＋支座宽度＋Ln/4 6. 下部不伸入支座钢筋：梁的下部两端不伸入支座内锚固的受力钢筋。 不伸入支座钢筋＝净跨长度-2*0.1Ln P60 请注意标注方式，如图七。 7. 侧面构造钢筋：指梁腹板高度超过450时，所配置的纵向构造钢筋，即腰筋。作用是抗扭和防梁侧面裂缝功能，如图八。 计算公式：（Ln净跨长） 长度＝净跨长度+2*锚固长度 注：当为梁侧面构造钢筋时，其锚固与搭接长度可取15＊D；当为梁侧面受扭钢筋时，其搭接长度为L1或L1E；其锚固长度与方式同框架梁下部纵筋。当支座较小时，取支座宽度-减保层厚度+15D（12D）。 8. 拉筋，如图九。
《建筑结构基础与识图》课程检测练习 一、单选题（40 个） 1、平衡是指物体相对地球（ ）的状态。 A、静止 B、匀速运动 C、匀速运动 D、静止或匀速直线运动 2、力的平移定理和力的可传性原理只适用于（ ） A.刚体 B.变形体 C.任意物体 D.由刚体和变形体组成的系统 3、只限物体任何方向移动，不限制物体转动的支座称（ ）。 A.固定铰支座 B.固定端支座 C.可动铰支座 D.圆柱铰链约束 4、内力在一点处的集度称为( ) A：应力 B：剪力 C：轴力 D：弯矩 5、内力图不包括 ( ) A.轴力图 B. 剪力图 C. 拉力图 D. 弯矩图 6、如图1所示，杆件m-m截面的轴力为（ ） 100KN 20KN m 30KN 50KN m 图 1 A.60KN B.70KN C.80KN D.90KN 7、在均布荷载作用段，梁的剪力图一定是（ ）。 A．水平线 B．斜直线 C．抛物线 D．折线 8、不是建筑结构的基本构件的是 ( ) A． 梁 B. 板 C. 柱 D. 钢筋 9、预应力混凝土结构的混凝土强度等级不得少于 ( ) A．C30 B.C36 C.C40 D.C45 10、建筑结构的荷载中，结构自重属于（ ）荷载 A 永久 B 可变 C 偶然 D 活 11、现浇钢筋混凝土肋形楼盖中,双向板的长边与短边比值为( )
A：>3 B：≤3 12、( ) 钢筋的端部应做成弯钩。 A：光面钢筋 B：螺纹钢筋 C：人字纹钢筋 13、框架结构由横梁、柱子、基础组成,，在梁柱连接处一般采用( )连接。 A：刚性 B：铰 14、当结构或结构的一部分作为刚体失去了平衡状态，就认为超出了（ ） A 承载能力极限状态 B 正常使用极限状态 C 刚度 15、梁中下部纵向受力钢筋的净距不应小于（ ）。 A.25mm 和 1.5d B.30mm和 2d C30mm 和1.5d D.25mm和 d 16、钢筋混凝土轴心受压构件可分为“短柱”和“长柱”，当矩形截面柱长细比l0/b小于 （ ）才属于“短柱”，偏心距增大系数取 1。 A．4 B．6 C．8 D．10 17、板块编号中 XB 表示？（ ） A、现浇板 B、悬挑板 C、延伸悬挑板 D、屋面现浇板 18、剪力墙的混凝土强度等级不应低于( ) A：C25 B：C20 C：C30 D：C35 19、平法施工图中框架梁的平面注写包括集中标注与原位标注。当梁的某项数值的集中标注 与原位标注不一致时，施工时（ ）。 A、原位标注取值优先 B、集中标注取值优先 C、根据需要决定按原位标注优先或集中标注取值优先 D、都不是 20、混凝土保护层是指（ ）。 A．纵筋中心至截面边缘的距离。 B．箍筋外缘至截面边缘的距离 C．箍筋中心至截面边缘的距离。 D．纵筋外缘至截面边缘的距离 21、下列哪种钢筋不是纵向布置在梁里面的（ ）。 A、箍筋 B、腰筋 C、架立筋 D、纵向受力钢筋 22、M7.5 是下列哪种建筑材料的强度等级符号（ ） A.混凝土 B.黏土砖 C.砌筑砂浆 D.钢筋 23、当梁的腹板高度h w≥( )命名时，在梁的两个侧面应沿高度布置腰筋. A.350 B. 400 C. 450 D.400
一、单项选择题（共60分，每题1.5分） 1、柱基础插筋弯折长度a值得判断在那本图籍可以找到依据？（ C ） A、11G101-1 B、11G101-2 C、11G101-3 2、当图纸标有：JZL1（2A）表示？（ A ） A 1号井字梁，两跨一端带悬挑 B 1号井字梁，两跨两端带悬挑 C 1号剪支梁，两跨一端带悬挑 D 1号剪支梁，两跨两端带悬挑 3、当图纸标有：KL7（3）300*700 Y500*250表示？（ D ） A 7号框架梁，3跨，截面尺寸为宽300、高700，第三跨变截面根部高500、端部高250 B 7号框架梁，3跨，截面尺寸为宽700、高300，第三跨变截面根部高500、端部高250 C 7号框架梁，3跨，截面尺寸为宽300、高700，第一跨变截面根部高250、端部高500 D 7号框架梁，3跨，截面尺寸为宽300、高700，框架梁加腋，腋长500、腋高250 4、高板位筏型基础指：（ C ） A 筏板顶高出梁顶 B 梁顶高出筏板顶 C 梁顶平筏板顶 D 筏板在梁的中间 5、基础梁箍筋信息标注为：10φ12@100/φ12@200(6)表示（ B ） A 直径为12的一级钢, 从梁端向跨内,间距100设置5道, 其余间距200, 均为6支箍 B 直径为12的一级钢, 从梁端向跨内,间距100设置10道, 其余间距200, 均为6支箍 C 直径为12的一级钢,加密区间距100设置10道,其余间距为200,均为6支箍 D 直径为12的一级钢,加密区间距100设置5道,其余间距为200,均为6支箍 6、板块编号XB表示？（ B ） A 现浇板 B 悬挑板 C 延伸悬挑板 D 屋面现浇板 7、在任何情况下，受拉钢筋锚固长度不得小于（ A ） A 200mm B 250mmm C 300mm D 350mm 8、在任何情况下，受拉钢筋搭接长度不得小于（ C ） A 200mm B 250mmm C 300mm D 350mm 9、当纵向钢筋搭接接头百分率为50%时，纵向受拉钢筋的修正系数为：（ B ） A 1.2 B 1.4 C 1.6 D 1.8 10、抗震箍筋的弯钩构造要求采用135度弯钩，弯钩的平直段取值为：（ B ） A 10d 85mm中取大值 B 10d 75mm中取大值 C 12d 85mm中取大值 D 12d 75mm中取大值 11、梁的上部钢筋第一排全部为4根通常筋，第二排全部为2根支座负筋，支座负筋长度为（ C ） A 1/5Ln+锚固 B 1/4Ln+锚固 C 1/3Ln+锚固 D 其他值 12 架力筋同支座负筋的搭接长度为：（ C ） A 15d B 12d C 150 D 250 13 当梁的腹板高度Hb于多少时必须配置构造钢筋？其间距不得大于多少？（ C ） A 450mm 250mm B 800mm 250mmm C 450mm 200mm D 800mm 200mm 14 非抗震框架梁的箍筋加密区判断条件为：（ D ） A 1.5Hb (梁高)、50mm取大值 B 2Hb (梁高)、50mm取大值 C 500mm D 一般不设加密区 15 梁下部不伸入支座钢筋在什么位置断开（ D ） A 距支座边0.05Ln B 距支座边0.5Ln C 支座边0.01Ln D距支座边0.1Ln 16 墙上起柱时，柱纵筋从墙顶向下插入墙内长度不得小于（ C ） A 1.6Lae B 1.5Lae C1.2Lae D 0.5Lae 17 梁上起柱时，柱纵筋从梁顶向下插入梁内长度不得小于（D ） A 1.6Lae B 1.5Lae C1.2Lae D 0.5Labe
平法图集测试题 一．单项选择：（每题2分，共40分） 1.梁编号为WKL代表的是什么梁（） A. 屋面框架梁 B.框架梁 C.框支梁 D.悬挑梁 2.框架梁平法施工图中集中标注内容的选注值为（）。 A．梁编号 B．梁顶面标高高差 C．梁箍筋 D．梁截面尺寸 3.图集11G101-1的规定，平法施工图中框架梁的平面注写包括集中标注与原位标注。当梁的某项数值的集中标注与原位标注不一致时，施工时（）。 A、原位标注取值优先 B、集中标注取值优先 C、根据需要决定按原位标注优先或集中标注取值优先 D、都不是 4.框架梁平法施工图中原位标注内容有（）。 A．梁编号B．梁支座上部钢筋C．梁箍筋D．梁截面尺寸 5.平法表示中,若某梁箍筋为Φ8@100/200(4),则括号中4表示（）。 A、箍筋为四肢箍 B、四根箍筋间距200 C、四根箍筋加密 D、四根Φ8的箍筋 6.当图纸标有：JZL1（2A）表示？（） A、1号井字梁，两跨一端带悬挑 B、1号井字梁，两跨两端带悬挑 C、1号剪支梁，两跨一端带悬挑B、1号剪支梁，两跨两端带悬挑 7.当图纸标有：KL7（3）300*700 PY500*250表示？（） A、7号框架梁，3跨，截面尺寸为宽300、高700，第三跨变截面根部高500、端部高250 B、7号框架梁，3跨，截面尺寸为宽700、高300，第三跨变截面根部高500、端部高250 C、7号框架梁，3跨，截面尺寸为宽300、高700，第一跨变截面根部高250、端部高500 D、7号框架梁，3跨，截面尺寸为宽300、高700，框架梁加腋，腋长500、腋高250 8.基础梁箍筋信息标注为：10Φ12@100/200(6)表示（） A、直径为12的一级钢，从梁端向跨内，间距100设置5道，其余间距为200，均为6支箍 B、直径为12的一级钢，从梁端向跨内，间距100设置10道，其余间距为200，均为6支箍 C、直径为12的一级钢，加密区间距100设置10道，其余间距为200，均为6支箍 D、直径为12的一级钢，加密区间距100设置5道，其余间距为200，均为6支箍 9.架立钢筋同支座负筋的搭接长度为：（） A、15d B、12d C、150 D、250 10.梁下部不伸入支座钢筋在什么位置断开（） A、距支座边0.05Ln B、距支座边0.5Ln C、距支座边0.01Ln D、距支座边0.1Ln
日志 [转] 钢筋识图入门,平法识图 一、箍筋表示方法： ⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。 ⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。 ⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。 ⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。 一、梁上主筋和梁下主筋同时表示方法： ⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。 ⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。 ⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。 ⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。 二、梁上部钢筋表示方法：（标在梁上支座处） ⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。 ⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。 ⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。 ⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。 三、梁腰中钢筋表示方法： ⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。 ⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。 ⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。 ⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。 四、梁下部钢筋表示方法：（标在梁的下部） ⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。 ⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。 ⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。 ⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。2Φ25伸入支座，3Φ22，不伸入支座。下排筋 5Φ25，通长布置。 五、标注示例： KL7（3）300×700 Y500×250 φ10@100/200(2) 2Φ25 N4Φ18 （-0.100） 4Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 4Φ25 □———————————□———————□———————————□
