方案说明书
目录
一、主要技术标准......................... 错误!未定义书签。
二、主要基础资料......................... 错误!未定义书签。
三、设计方案时应考虑的当地实际建设条件... 错误!未定义书签。
四、主桥方案的选择....................... 错误!未定义书签。
主通航孔跨径选择 ...................... 错误!未定义书签。
桥型方案的选择 ........................ 错误!未定义书签。
桥型方案选择中的总体构思............... 错误!未定义书签。五施工方法.............................. 错误!未定义书签。
一、主要技术标准
（1）公路等级：一级集散双向六车道公路；
（2）设计速度：80 km/h；
（3）设计基准期：100年；
（4）汽车荷载等级：公路—Ⅰ级，人群荷载标准值：m2；
（5）标准横断面：主桥桥梁标准宽度（其中索区宽度为建议值）：
39.5 m=3（人行+非机动车）+（索区）+（硬路肩）+3×（机动
车道）+（路缘带）+2（分割带）+（路缘带）+3×（机动车道）+（硬路肩）+（索区）+3（人行+非机动车道）
（6）设计基本风速：
100年重现期设计基本风速为45m/s。
（7）设计水位见表1所示。
表1 设计水位一览表
（8）通航标准如表2所示。
表2 通航净空和通航孔数量一览表
二、主要基础资料
该大桥是省市公路“十一五”建设规划中的区域干线公路跨越大江的重要通道，连接大江两岸的省道及各港口，将主要承担两岸的交通，既具有公路的功能，也兼顾城市道路的功能，见图1。
因此，本工程的建设对于完善该市交通网络，加快市、区的城市化进程，进一步拓展城市发展空间和促进沿线区域经济的协调发展具有重要意义。
大桥桥位
图1 项目地理位置
图2为桥轴断面示意，江面宽度约1770m，水下地形较为平坦，河槽呈“u”字形，河槽最深点高程约-8.4m。
图2 桥轴断面图
（上图中横坐标：里程桩号：K66+900~K68+700，单位km；竖坐标：
高程，单位m）
年平均相对湿度82% 。
大桥场地勘探深度范围内共分布20个工程地质土层，其中：覆盖层厚约100米～115米，③层以浅部各土层（约46m），物理力学性质极差，承载力低，不宜作为拟建大桥的桩基持力层；④层含粘性土卵石及其以下各土层（④层为含粘性土卵石层，⑤～⑨层为圆砾层，⑩层为粘土层，⑾层为圆砾层，⑿层为亚粘土，⒀层圆砾层，⒁层为亚粘土，⒂层含粘性土圆砾，⒃层为粘土，⒄层为含碎石亚粘土，强风化熔结凝灰岩，⒅层为全风化凝灰岩，⒆层为强风化凝灰岩，⒇层为弱风化凝灰岩）性质均较好，均可作为拟建大桥的桩基持力层。
三、设计方案时应考虑的当地实际建设条件
桥位区域水文气象等自然条件较复杂, 主要情况如下。
( 1) 河床。江面宽度约1 770 m, 河槽呈U 字形, 主槽宽度500 m 左右, 近年来主槽有向北略微摆动的趋势, 河床底标高在- 60~ - 80 m 左右,一般水深6~ 8 m, 最深处10 m, 岸线稳定。
( 2) 台风及风况。台风频发、风速较高。1949年后, 登陆台州12 级
以上的台风13 次, 最大风力 m/ s( 1975 年8 月) ; 历年最大风速为25 m/ s,平均风速为 m/ s。
( 3) 桥墩冲刷。据浙江省水利水电技术中心提供的潮流泥沙研究报告 , 百年一遇洪水主墩处最大局部冲深12 m。
( 4) 工程地质。本工程场地位入海口, 地势较为平坦, 地貌类型单一, 工程地质条件差异不大。但基岩( 中风化凝灰岩) 埋置较深, 主墩处基岩覆盖层最厚120~ 135 m, 且同一主墩处基岩面倾斜变化大。( 5) 潮汐及水位。桥位河口区是典型的非正规半日潮, 历史最高潮水位 m, 最低潮水位- m; 桥位处潮差大, 最大潮差在 m; 水流最大流速在2 m/ s 以上。
四、主桥方案的选择
主通航孔跨径选择
本桥桥位航道通航标准按1 万吨级海轮采用单孔双向通航, 通航净宽405 m, 净高40 m, 设计最高通航水位 m。考虑到大桥轴线与航道轴线呈一定的夹角以及建桥后桥墩附近存在扰流区, 为防止过往船只撞击桥墩, 给大桥的正常使用构成安全隐患, 在通航净空与桥墩间留有足够的安全距离是非常必要的。因此, 主桥主跨定为不小于480 m。若采用双孔单向通航则跨径不小于300 m。
桥型方案的选择
在确定了桥位和桥轴线的基础上, 如何合理地选择桥型方案,应
从工程的安全、适用、经济及美观等方面综合考虑。针对自然条件及建桥技术标准要求, 研究满足通航要求、施工条件及作为城市桥梁景观要求的桥型方案。结合目前国内外桥梁建设的实际水平, 研究并提出了4 种主桥桥型方案( 其中2 & 300 m 是按双孔单向通航考虑) , 即: 斜拉桥、矮塔斜拉桥、中承式拱桥及悬索桥。对主桥桥型方案说明如下。
( 1) 主跨480 m 的双塔斜拉桥方案, 边跨设置一个辅助墩, 跨径布置为60 + 200 + 480+ 200+60= 1000 m。
( 2) 主跨300 m 的三塔矮塔斜拉桥方案, 跨径布置为160+ 2 & 300+ 160= 920 m。
( 3) 主跨800 m 的双塔悬索桥方案, 跨径布置为8 & 40+ 800+ 8 & 40= 1 440 m。
( 4) 主跨300 m 的中承式拱桥方案, 跨径布置为85+ 2 & 300+ 85= 770 m。
方案一，双塔斜拉桥方案，初步设计图纸如下：
方案二矮塔斜拉桥方案初步设计图纸如下：
方案三和方案四并未详细画出图纸。
桥型方案选择中的总体构思
在桥梁概念设计阶段，需要综合考虑桥址自然条件、桥梁总体功能定位和技术标准，结合各种桥型和基础的适用性及建设投资的经济，并考虑到景观效应、施工风险和后期养护的便捷等因素，通过反复对比得到较为理想的概念设计方案。
考虑到上述主孔通航对跨度的要求，主桥跨度要在300m~500m之间。根据目前国内建桥技术发展的水平，在300m~500m之间具有竞争力的桥型有斜拉桥（PC主梁、结合梁主梁或混合梁主梁）、自锚式悬索桥、钢箱/钢桁架拱桥及上述桥型的协作体系等，对各种桥型适用
的施工方法也是不尽相同的。一般桥梁整个寿命周期内，施工阶段的风险是最大的，这是由于在施工阶段结构体系往往尚未形成，此时结构柔度很大，抵抗异常荷载（强风、地震、船幢等）的能力很差，根据桥址处自然条件可知，桥位处接近入海口位于台风多发区，设计风速很高，所以，施工过程中抗风安全性需要引起足够的重视，为了最大限度地降低施工风险，所选择桥型的施工方法应该能够尽早形成比较可靠的整体受力的结构体系为宜，施工方法也应该经济上可行，工期短。另外，考虑到桥位处基岩覆盖层很厚（大于100m），覆盖层土属于软土地基，承载能力极差，所以对于需要基础提供水平力的结构体系（如地锚式悬索桥、有推力拱桥等）是不合适的。跨径在300m~500m 之间的斜拉桥目前最适用的施工方法是悬臂浇筑/拼装法，然而在悬臂施工过程中，结构体系的柔度较大，对风荷载的静力及动力响应都比较大，并且对于悬臂浇筑法施工工期受到每个悬臂段的养护时间的控制，工期较长。若采用自锚式悬索桥方案，拱桥的跨度在接近500m 时，属于超大跨度拱桥，一般施工和设计难度较大，造价也较高，若采用单孔双向通航布置，可以建设跨度300m左右的飞鸟式拱桥（采用无推力基础），然而这类拱桥的施工一般采用分段缆索吊装施工拱肋的方法，需要搭建临时塔以临时锚固尚未合拢的主拱，施工过程中结构体系同样存在柔度过大，对风荷载响应过大等问题，而且在接近2km的江面上，架设施工临时塔是很不方便和经济的；若采用下承式组合体系拱桥（主梁或拉杆承受主拱的拉力），主拱连同主梁同步多点顶推的施工方法（杭州九堡大桥首创），则不存在上述困难，而且
由于采用顶推施工，主梁和基础的施工可以同步进行，可以大大缩短施工工期，因此是可行的，然而杭州九堡大桥的主跨只有210m，对于主跨300m左右的拱桥，该施工方法的适用性需要仔细的论证。若采用矮塔斜拉桥方案，则可以采用结合梁主梁，我们知道对于矮塔斜拉桥，主梁是主要的受力构件，可以采用顶推施工方法，首先将结合梁的钢梁部分顶推到位形成承受一期荷载的结构体系，再在钢梁上浇筑主塔、张拉斜拉索、并浇筑混凝土桥面板，这种施工方法一方面在早期形成整体受力的结构体系，可以极大地提高结构刚度，降低风荷载响应，减小施工风险；另一方面，主梁和基础可以同时施工，缩短了施工工期，所以结合梁主梁的矮塔斜拉桥方案也是可行的，然而，目前工程中常见的矮塔斜拉桥跨度常在200m左右，主梁梁常采用变高度预应力混凝土主梁，跨度在300m左右并采用结合梁作为主梁的矮塔斜拉桥并不常见，所以该方案及其施工方案都需要仔细的论证。综上所述，从降低施工风险和缩短工期的角度，推荐可以采用悬臂浇筑法方案（双塔斜拉桥）。
从对航道通航的影响角度来看，悬臂法施工整个施工过程都可以在航道上空分节段完成，对于航道通航的影响最小。而顶推法施工要求顶推过程支撑间距小于100m，所以需要在航道中间设置临时墩，可能需要协调航运部门临时调整航道布置甚至临时封闭航道，所以适合于悬臂法施工。
五施工方法
在上一章节中我们已经确定采用双塔斜拉桥的桥型，对于双塔斜拉桥，有支架施工法，悬臂施工法，平转法，顶推法等施工方法可供选择。针对本桥的实际情况，采取悬臂法施工。
采用悬臂拼装法主要有下列施工工序：
1先浇筑索塔、桥墩，同时预制主梁截段；
2斜拉索的制作；
3将预制好的节段运至桥位处吊装就位；
4安装斜拉索；
5斜拉索的张拉；
6待前进几个节段后进行微调一次；
7全桥合拢后进行索力微调。
毕业设计（论文）
计(论文)题目：钢筋混凝土简支T型梁桥
毕业设计（论文）原创性声明和使用授权说明 原创性声明 人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。 者签名：日期： 导教师签名：日期： 使用授权说明 人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。 作者签名：日期：
学位论文原创性声明 本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。本人完全意识到本声明的法律后果由本人承担。 作者签名：日期：年月日 学位论文版权使用授权书 本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。 涉密论文按学校规定处理。 者签名：日期：年月日 师签名：日期：年月日
桥梁概念设计与分析理论 一：桥梁属性与结构形式 1.1桥梁的属性 科学：分析实验 桥梁工程{ 技术：研发应用 艺术：创造美学 1.2 桥梁结构的分类 用途：人行桥，公路桥，铁路桥，公铁两用桥，城市桥，管道桥，明渠桥 材料：石桥，木桥，钢桥，混凝土桥，预应力混凝土桥（主跨90米，在中小跨度范围内已占绝对有优势，在大跨度范围内它正在同钢桥展开激烈竞争。它主要承重结构用预应力钢筋混凝土结构的桥梁。附加预应力混凝土：预应力混凝土，为了弥补混凝土过早出现裂缝的现象，在构件使用（加载）以前，预先给混凝土一个预压力，即在混凝土的受拉区内，用人工加力的方法，将钢筋进行张拉，利用钢筋的回缩力，使混凝土受拉区预先受压力。这种储存下来的预加压力，当构件承受由外荷载产生拉力时，首先抵消受拉区混凝土中的预压力，然后随荷载增加，才使混凝土受拉，这就限制了混凝土的伸长，延缓或不使裂缝出现，这就叫做预应力混凝土。）钢——混凝土组合结构桥 结构形式：梁桥拱桥斜拉桥悬索桥组合桥斜拉—悬
索协作体系 规模跨径：小桥(8~30米) 中桥(30~100) 大桥(100~1000) 特大桥(大于1000) 1.3桥梁结构形式与合理跨度范围 (1)梁桥 简支梁桥的跨度一般不超过70M，最有竞争力的跨度范围50M以下 等截面连续桥梁的合理跨度范围在30~110M，优势跨度范围50~80 变截面连续桥梁或连续钢结构桥的合理跨度50~350M，最有竞争力的跨度范围100~300M (2)~ （3）拱桥合理跨度范围600M以下，最有竞争力40~450M （4）系杆拱桥合理40~800M 最有竞争力150~1200M （5）斜拉桥合理80~1500M 最有竞争力150~1200M （6）悬索桥合理200以上，500以上最有竞争力 二：桥梁设计准则 2.1 桥梁设计的基本目标 安全实用经济美观 2.2安全性和试用性 （1）承载能力极限状态 1 结构或构件达到材料极限强度
工科女的坚韧-同济桥梁专业考研心得 （专业课篇） 摘要：考名校的一大门槛就是专业课，尤其对于跨专业的考生。同济大学桥梁与隧道工程作为一个工科性很强的专业，却迎来了一位美女学霸，一起来看看她的复习经历。 专业课是考同济的一大拦路虎，不仅因为它比较难，还因为它要考两门：材料力学与结构力学！在用时上相当于比别人多考了一门，所以绝不能像考其他学校那样9月份才开始专业课。 我是7月10日实习回来就开始买专业课的书，最先买那三本教材：《结构力学》上下册和《材料力学》，我当时还不知道宋子康的《材料力学》已经绝版，在网上各种搜，就只看到淘宝上面有复印的卖，不甘心，就没有买。 一个月后学长告诉我，其实可以用航天航空研究部编的那本，我才又去买。大家去买的时候要注意了，两个版本封面都一样，价钱相对贵一点的才是我们专业用的书！ 7月13日当当网买的结构力学教材到货，我接着去网上下载了结构力学课后习题答案，打印出来，于7月15日正式开始专业课的复习。 我还在官网上面下载了专业课考试大纲（这个必须有，每年的变化都不太大，到时候16年的如果还没有出你们就用15年的先应应急），知道专业课不考选择填空题，也不考简答题，只考计算题，一道15分左右，有十来道题。这样就心里有数了，很多教材里面的概念重在理解，不必一字不差去记忆浪费时间。 先看的是结构力学，教材知识点梳理回顾，例题看懂理解透，着手写课后习题，考纲要求的内容相关的每一道题都不放过，朱慈勉那两本教材的课后习题质量非常高，历年的考题在形式上再怎么变化，其思想是一脉相承的，你吃透了教材例题和课后习题，就不用怕它！ 结构力学重点在上册，特别是"作弯矩图"，"作影响线"，"位移法"，"力法"这四块，一定要吃透，必考一道大题的；下册的重点是"结构动力学"，"矩阵位移法和力矩分配法"是选考的内容，可以考前再看，到时能搞定最好，搞不定到考场上就选择做材料力学的题目。从时间分配上，上册占三分之二的时间，所以搞定了上册，整个人自信心上来，乘胜追击，下册容易搞定。对了，朱慈勉的下册有两块比较有特色的内容"超静定结构影响线"和"概念分析"，这两块是同济历年考题的特色，务必在基础打牢的基础上，把它们也吃透。我觉得"概念分析"不仅仅是为了应试，它也是作为一个土木人应该具备的能力，学过之后你就会明白的。 结构力学教材上册大概要一个多月将近40天的样子搞定，然后就开始写于玲玲《结构力学》这本辅导书，一开始我把上面的每一道例题习题都写，写了大概一个多星期，突然发现时间明显不够用，照这种速度，到考试那天才能写完，哪还有时间写历年真题和看其他辅导书了呢？于是又开始想对策，我把于玲玲整本书大致看了一遍，发现它的特点是收罗了很多土木比较牛的学校历年的考题作为例题来讲解，每一个学校考点的侧重不同，所以我就开始对正本书的题目进行筛选：天津大学，西南交大，清华大学，浙江大学，中南大学和湖南大学的题目尽量都做，同济的不用说都要做，其他学校的看情况，题型跟同济的相近就写，不同就跳过，这样一来，题量上就削减了一小半，这样做的好处不仅是节约了时间，还可以
毕业设计（论文）开题报告 2016年 03月 20日 题目：桥梁外观检测和荷载试验分析 报告人：**** 班级：道桥****班 一、文献综述： 1、中华人民共和国行业标准《公路工程技术标准》 JTG B01-2003 2、中华人民共和国行业标准《公路桥涵设计通用规范》 JTG D60－2004 3、中华人民共和国行业标准《公路钢筋混凝土及预应力混凝土桥涵设计规范》 JTGD62-2004 4、中华人民共和国交通部部标准《公路桥涵地基与基础设计规范》 JTJ024－85 5、中华人民共和国行业标准《公路圬工桥涵设计规范》 JTJ D61-2005 6、中华人民共和国交通部部标准《公路桥涵施工技术规范》 JTJ 041-2000 7、中华人民共和国交通部部标准《公路工程抗震设计规范》 JTJ 004－89 二、选题的目的和意义： 随着中国经济的飞速发展，交通运输出现了重载、高速、大流量的现代运输结构的发展趋势，公路运输在整个运输体系中占有的比例越来越大。而桥梁是道路的咽喉，因此公路运输对现有桥梁（即旧桥）和新建桥梁的结构性能与使用质量提出了更高的要求。桥梁外观调查和静载试验对于桥梁检测的重要性愈加明显，是桥梁检测方面不可缺少的重要组成部分。 三、研究方案： 第一阶段：桥梁有关资料的收集 第二阶段：现场检测工作的进行 第三阶段：检测数据的采集 第四阶段：确定桥梁的承载能力和最终为制定桥梁的技术养护方案。
四、进度计划： 2016年3月中旬：填写毕业设计（论文）开题报告、毕业设计（论文）选题申报表2016年3月中旬-2016年4月初：通过查阅相关资料，相关文献初步完成论文的撰写2015年4月初-2015年5月中旬：攥写整理论文，结合老师的指导进行补充与修五、指导教师意见： 指导教师： 年月日
摘要：本设计上部结构为钢筋混凝土简支梁桥，标准跨径为14米×3，桥面净空：净— 8+2×1.0米，采用重力式桥墩和桥台。桥梁全长为42m，桥面总宽10m，桥面纵坡为0.3%，桥梁中心处桥面设计高程2.00米，横坡为1.5%；桥垮轴线为直线，设计荷载标准为：公路-Ⅱ级，人群荷载3 kN/m。本文主要阐述了该桥设计和计算过程，首先对主桥进行总体结构设计，然后对上部结构进行内力、配筋计算，再进行强度，应力及变形验算，最后进行下部结构设计和结构验算。同时，也给出了各部分内容相关的表格与图纸。通过这次设计不但了解设计桥梁的各个步骤，而且也能熟练的运用AUTOCAD进行制图。 关键词：现浇混凝土 T形简支桥梁重力式桥台重力式桥台结构设计验算强度 ABSTRACT：The design for the upper structure of reinforced concrete beam bridge, standard span for 14 meters x 3, bridge deck headroom: net - 8 + 2 x 1.0 meters, adopt the piers and gravity type abutment. Bridge deck 42m, stretches for total wide ZongPo 0.3%, 10m bridge deck, deck design elevation 2.00 at the center of the slope for rice, 1.5%; Bridge collapse, design load for linear axis for: highway - Ⅱ standard, the crowd load level 3 kN/m. This paper mainly expounds the bridge design and calculation process, first makes an overall structure design of bridge, then to the upper structure force, reinforcement calculation, again, stress and deformation strength, then check the structure design and structure checking. At the same time, also gives the relevant sections of the form and drawings. This design not only understand each step of designing the bridge, but also can skilled use AUTOCAD for drawing. Keywords: cast-in-situ concrete simply-supported t-shaped bridge abutment gravity type abutment gravity type structure design checking intensity
桥涵设计原则
目录 1总体原则 (3) 1.1设计技术标准（各项目具体规定） (3) 1.2注意事项 (3) 1.3制图要求 (4) 1.4材料要求 (7) 1.5工作分解 (8) 2 上部构造 (9) 2.1预应力预制拼装结构 (9) 2.2钢筋砼现浇整体箱梁结构 (11) 2.3预应力砼现浇整体箱梁结构 (14) 3 下部结构设计原则 (18) 3.1尺寸构造 (18) 3.2配筋要求 (19) 3.3下部计算 (21) 4 桥梁附属结构 (21) 4.1 桥面铺装 (21) 4.2 桥面排水 (22) 4.3 伸缩缝 (22) 4.4 防撞设施 (22) 4.5 防抛落网 (23) 4.6 桥梁支座及支座垫石 (23) 4.7 搭板 (25) 4.8 锥坡 (25) 4.9 声测管 (26) 5 小型构造（通道、涵洞、倒虹吸、渡槽） (26) 5.1通道 (26) 5.2涵洞 (27) 5.3倒虹吸 (27) 5.4渡槽 (28) 5.5其他管线保护 (28) 6拼宽桥涵 (28) 6.1桥梁 (28) 6.2涵洞、通道 (28)
1总体原则 本设计原则仅适用于跨径≤40m的桥梁结构，跨径＞40m的桥梁结构应作单独研究。 1.1设计技术标准（各项目具体规定，本节所列为东北绕项目） 1.设计行车速度:120km/h 2.设计汽车荷载等级：公路—Ⅰ级。 3.桥面净宽：全宽3 4.5m(新建)，0.5(墙式护栏)+1 5.25(行车道)+1.15(内侧护栏)+0.7/2(中分带)； 4.设计洪水频率：特大桥1/300，其它1/100。 5.地震：地震发生概率按：50年10% 地震报告分析地震动峰值加速度系数为0.15（七度），地震设防等级八级 6.环境类别为Ⅰ类。 1.2注意事项 设计人员在开始设计之前应仔细核实以下数据，确认无误后方可开始设计，具体内容如下： 1.核实桥梁表中的桥梁中心桩号、航（河）道中心桩号、被交道中心桩号、跨径布置是否与路线数据文件保持一致；核实交角(与通航河流、被交路或管线)；核实控制点坐标(迎水坡脚、老路中、侧分带等)。 2.核实设计洪水位、通航标准（Max/Min通航水位、净宽、净高）、规划大堤标准（堤顶高程、堤顶宽度、坡率、平台宽度、堤顶是否预留通道）、洪水位高程转换、航道中心线位置。根据上述控制点高程，核实纵面是否满足要求。 3.核实被交道的实测标高、实测断面、规划断面(净宽、净高)、路面是否有加铺要求？同时核查被交道路是否存在超高、曲线半径情况。根据上述控制点高程，在充分考虑被交道路的超高、横坡、桥墩盖梁尺寸、桥墩距行车道边缘距离等要求，核查主线上跨桥、支线上跨桥的桥面高程。 4.核实地面线与地形图是否基本一致。 5.核实地质资料(钻孔位置、孔深、地质参数)。 6.核查改移沟渠、改移道路的布置尺寸；明确改河方案、退堤方案。 7.挖方路段时，应注意路桥结合部的边坡坡率控制，注意检查桥跨布置及基础埋深适合性，路-桥设计人员应互相提醒。 8.核查通道、涵洞及泵站等设置是否符合所签协议的基本要求。
摘要 本设计为预应力混凝土连续梁桥的设计，桥式布置为4 20m、连续空心板梁，梁高90cm，桥面宽度12.5m；双柱式桥墩，桩基础。 本设计对该桥的上部结构做了设计与检算。根据线路情况，全桥共设为4跨，有3个桥墩，两个桥台。在上部结构设计中，根据设计要求进行拟定截面尺寸，分别计算结构恒载、活载内力，并进行荷载组合，确定出主梁的最不利荷载，进行预应力钢束的估算和布置并考虑各阶段的预应力损失，最后对控制截面进行强度、应力、抗裂性和挠度检算。以上各项检算均满足相关规范要求。 本次设计所选方案合理，设计方法正确，设计和检算均采用Excel列表计算，并利用AutoCAD软件绘制了全桥总体布置图、主梁构造图、预应力筋布置图及桥墩构造图。关键词：预应力；连续梁；空心板；荷载组合
Abstract This paper is the design of the PC continuous beam. which is located at Jiuquan , the 4 20m spans and simply—continuous hollow slab -beams is laid to the form of the bridge, the height of the beam is 90 cm, the width of the pavement is 12.5 m, the pile foundation. The upper rpart of the bridge are calculated in this design, basing on the condition of the line, there are four spans,three piers and two abutments on the bridge. The dimension of the section is referred to the demand of the design, then the structure’s dead load, live load and internal force is calculated, at the same time, the load is assembled, so the main girder’s most disadvantaged load can be decided, considering the each phase’s PC loosing, the PC Steels are generally calculated and arranged. Lastly, the control section’s strengthen, stress, crack resistance, deformation is calculated. All of the calculation is met the correlated criterion. The reasonable programs and proper methods are selected in this design, the tool Excel is used to the calculation and design ,and the picture of the whole bridge , the constructional drawing of main grider , the arrangement of PC steels grid and constructional drawing of pier, the is drew by the software AutoCAD. Keywords: PC；continuous beam；hollow slab；combination of load
高等桥梁结构理论课程作业参考答案（2014版） 【作业1】 如图1所示薄壁单箱断面，试分别计算：（1）该截面在竖向弯矩m kN M x ?=100作用下的正应力（注：平截面假定成立。）；（2）该截面在竖向剪力kN Q y 100=通过截面中心作用下的剪应力分布。 图1 薄壁单箱断面几何尺寸（单位：cm ） 【参考答案】 由于该截面关于y 轴对称，故需要确定主轴ox 轴的位置，假定ox 轴距离上翼缘中心线为a ，由0=x S ，得 0)2(2 1 2)2(0.3212)5.20.35.2(22=-?--?-?+?++δδδδa a a a 即 04.01.04.03.06.01.08.022=+--+-+a a a a a 0.15.1=a ，即m a 667.0= 由ANSYS 计算截面几何特性参数，计算结果如图2所示。具体几何特性计算结果为： 竖向抗弯惯性矩为)(064.1)(10064.1448m cm I x =?=, 横向抗弯惯性矩为)(370.5)(10370.5448m cm I y =?=， 扭转常数为：)(470.1)(1047.1448m cm I y =?=， 截面几何中心至顶板中心线距离为)(667.0m a =。 （1）截面在竖向弯矩m kN M x ?=100作用下，由初等梁理论可知，截面正应力分布由下式 计算，即
y y y I M x x z 96.93984064 .1000 ,100=== σ（Pa ） （m y m 667.0333.1≤≤-），具体截面正应力分布如图3所示。 X Y O Sig1=62688Pa Sig2=125282Pa 图2截面在竖向弯矩m kN M x ?=100作用下正应力分布图 （2）截面在竖向剪力kN Q y 100=作用下，闭口截面弯曲剪应力计算公式可知，截面剪应力为 ????? ? ?? +-= ??δδds ds S S I Q q x x x y 划分薄壁断面各关键节点如图3（a ）所示。将截面在1点处切口，变为开口截面，求x S 、 ?δ ds 和 ?ds S x δ 。作y 图如图3（b ）所示。 （a ）薄壁断面节点划分图（单位：cm ）
毕业论文声明 本人郑重声明： 1．此毕业论文是本人在指导教师指导下独立进行研究取得的成果。除了特别加以标注地方外，本文不包含他人或其它机构已经发表或撰写过的研究成果。对本文研究做出重要贡献的个人与集体均已在文中作了明确标明。本人完全意识到本声明的法律结果由本人承担。 2．本人完全了解学校、学院有关保留、使用学位论文的规定，同意学校与学院保留并向国家有关部门或机构送交此论文的复印件和电子版，允许此文被查阅和借阅。本人授权大学学院可以将此文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本文。 3．若在大学学院毕业论文审查小组复审中，发现本文有抄袭，一切后果均由本人承担，与毕业论文指导老师无关。 4.本人所呈交的毕业论文，是在指导老师的指导下独立进行研究所取得的成果。论文中凡引用他人已经发布或未发表的成果、数据、观点等，均已明确注明出处。论文中已经注明引用的内容外，不包含任何其他个人或集体已经发表或撰写过的研究成果。对本文的研究成果做出重要贡献的个人和集体，均已在论文中已明确的方式标明。 学位论文作者（签名）： 年月
关于毕业论文使用授权的声明 本人在指导老师的指导下所完成的论文及相关的资料（包括图纸、实验记录、原始数据、实物照片、图片、录音带、设计手稿等），知识产权归属华北电力大学。本人完全了解大学有关保存，使用毕业论文的规定。同意学校保存或向国家有关部门或机构送交论文的纸质版或电子版，允许论文被查阅或借阅。本人授权大学可以将本毕业论文的全部或部分内容编入有关数据库进行检索，可以采用任何复制手段保存或编汇本毕业论文。如果发表相关成果，一定征得指导教师同意，且第一署名单位为大学。本人毕业后使用毕业论文或与该论文直接相关的学术论文或成果时，第一署名单位仍然为大学。本人完全了解大学关于收集、保存、使用学位论文的规定，同意如下各项内容：按照学校要求提交学位论文的印刷本和电子版本；学校有权保存学位论文的印刷本和电子版，并采用影印、缩印、扫描、数字化或其它手段保存或汇编本学位论文；学校有权提供目录检索以及提供本学位论文全文或者部分的阅览服务；学校有权按有关规定向国家有关部门或者机构送交论文的复印件和电子版，允许论文被查阅和借阅。本人授权大学可以将本学位论文的全部或部分内容编入学校有关数据 库和收录到《中国学位论文全文数据库》进行信息服务。在不以赢利为目的的前提下，学校可以适当复制论文的部分或全部内容用于学术活动。 论文作者签名：日期： 指导教师签名：日期：
1、桥梁的基本组成部分：桥跨结构、支座系统、桥墩、桥台、基础。上部结构：桥面系、承重结构、联结部件。下部结构：桥墩、桥台、基础，上下部之间采用支座联结。 2、桥面构造：行车道铺装、排水防水系统、人行道、缘石、栏杆、护栏、照明灯具、伸缩缝 3、桥梁按受力分为：梁式桥、拱式桥、吊桥、钢架桥，按跨径分为：特大桥、大桥、中桥、小桥、涵洞。单孔跨径大于150m及多孔跨径总和大于1000m的为特大桥 4、支座按变形方式分为：固定支座、单向活动支座、多向活动支座 5、桥梁永久作用：结构重力、预加力、土的重力、土侧压力、混凝土收缩 6、梁式桥按截面形式分为：板桥、矩形桥、T形桥、箱形桥 7、简支梁桥的施工方法有哪些：就地现浇法、预制安装法 8、连续钢架桥施工方法：整体施工法、悬臂施工法、移动模架施工法、顶堆施工法 9、桥涵上的作用按照随时间的变化分为：可变作用、永久作用、偶然作用 10、桥梁的可变作用包括：汽车荷载、汽车荷载冲击力、离心力、汽车制动力、汽车引起的土侧压力
桥梁设计的基本原则：应符合技术先进、安全可靠、适用耐久、经济合理的要求外，还应按照美观和有利环保的原则进行设计，并考虑因地制宜、就地取材、便于施工和养护等因素 2、桥梁受到的作用：自重、附加恒载、交通荷载、自然因素 3、桥梁设计步骤：标准、桥型、布置、主要尺寸、确定施工方案、配筋、验算、细节设计 4、桥面为什么要进行排水和防水？排水和防水的主要措施是什么？ 积水不利交通，影响耐久性。措施：纵横坡、泄水管、排水系统、桥面铺装防水功能，防排结合形成桥面防水系统 5、伸缩缝的主要功能与要求是什么？ 作用：为了保证桥跨结构在气温变化、活载作用、混凝土收缩与徐变影响下按静力图式自由地变形。要求：1）能保证结构温度变化所引起的伸缩变形2）车辆驶过时，应平顺、不打滑、无突跳和过大的噪声与振动3）具有安全排水防水的构造 6、箱形截面受力特点：箱形截面具有良好的抗弯和抗扭特性，箱形截面的顶板和底板是结构提供抗弯能力的主要部位，箱梁腹板主要承受结构的弯曲剪应力以及扭转剪应力引起的主拉应力。 8、桥梁有哪些基本类型？按照结构体系分类，各种类型的受力特点是什么？ 答:梁桥、拱桥、斜拉桥、悬索桥。按结构体系划分，有梁式桥、拱桥、钢架桥、缆索承重桥（即悬索桥、斜拉桥）等四种基本体系。梁式桥：梁作为承重结构是以它的抗弯能力来承受荷载的。拱桥：主要承重结构是拱肋或拱圈，以承压为主。刚架桥：由于梁与柱的刚性连接，梁因柱的抗弯刚度而得到卸载作用，整个体系是压弯构件，也是有推力的结构。缆索桥：它是以承压的塔、受拉的索与承弯的梁体组合起来的一种结构体系 9、预应力混凝土简支梁与钢筋混凝土简支梁相比有何优点？ 答：钢筋混凝土构件的最大缺点是抗裂性能差。当应力达到较高值时，构件裂缝宽度将过大而无法满足使用要求，因此在普通钢筋混凝土结构中不能充分发挥采用高强度材料的作用。为了满足变形和裂缝控制的要求，则需增加构件的截面尺寸和用钢量，这既不经济也不合理，因为构件的自重也增加了。预应力混凝土是改善构件抗裂性能的有效途径。在混凝土构件承受外荷载之前对其受拉区预先施加压应力，就成为预应力混凝土结构。预压应力可以部分或全部抵消外荷载产生的拉应力，因而可推迟甚至避免裂缝的出现 10、桥梁的基本组成部分有哪些？各组成部分的作用如何？ 答：有五大件和五小件组成。具体有桥跨结构、支座系统、桥墩、桥台、基础、桥面铺装、排水防水系统、栏杆、伸缩缝和灯光照明。桥跨结构是线路遇到障碍时，跨越这类障碍的主要承载结构。支座系统式支承上部结构并传递荷载于桥梁墩台上，应满足上部结构在荷载、温度或其他因素所预计的位移功能。桥墩是支承两侧桥跨上部结构的建筑物。桥台位于河道两岸，一端与路堤相接防止路堤滑塌，另一端支承桥跨上部结构。基础保证墩台安全并将荷载传至地基的结构部分。桥面铺装、排水防水系统、栏杆、伸缩缝、灯光照明与桥梁的服务功能有关。
摘要 本设计为市政工程（城市道路）设计，慈溪杭州湾新区兴慈六路设计全过程。本区段内有一个“十”字交叉口。设计具体分为平面线型设计、纵断面设计、横断面设计、交叉口设计、路基路面设计、照明排水设计。平面线采用“市政详规”所确定的规划线位，全线呈南北走向，道路沿线依次与滨海三路、滨海四路、滨海五路相交，跨越中心横江规划河道。根据规划要求及结合当地的实际情况，平面线为直线，不设平曲线。重点对横断面设计、竖曲线计算和交叉口设计作了详细计算。 本设计从近期和远期交通量的需求出发，综合考虑了未来几年的人口增长和车辆交通量的变化，使“新区”能更好地融入上海、杭州、宁波2小时的交通，做到“以人为本”，遵循了可持续发展的原则。 兴慈六路的设计速度为40km/h，全线共长1244.107米，道路形式为三幅路双向四车道，单车道宽度为3.5米。全线共有平曲线0处，竖曲线6处。 关键词城市道路; 交叉口设计;纵断面设计
Abstract The design of public works (city roads) design, Cixi Hangzhou Bay New Area Xingci all the way to the entire design process. This section there is a "cross" intersection. The concrete surface is divided into linear design, longitudinal design, cross-sectional design, intersection design, Pavement design, lighting and drainage design. Plane line using "Municipal detailed rules" established by the planning alignment, line north-south direction, along the road and turn the starting point, Di Tang, Binhai Road, intersection, across the center Yokoe planning river. According to local planning requirements and with the actual situation, as the straight plane line, no horizontal curve. Focus on cross-sectional design, the intersection of vertical curve calculations and detailed design calculations. This design from the short and long term traffic needs, considering the population growth in the next few years and vehicle traffic changes, so that the "New" to better integrate into Shanghai, Hangzhou, Ningbo, 2-hour traffic, do to "people-oriented", followed the principles of sustainable development. Xingci all the way to the design speed of 40km / h, a total line length 1244.107m, two-way road in the form of four six-lane road, lane width 3.5 meters. There are flat across the curve 0, vertical curve 6. Pavement thickness of 680mm of asphalt concrete pavement. Keywords city road；intersection design；longitudinal design
公路桥梁通用图 《互通内匝道桥8.5m、10.5m、12m、15.5m桥宽n×25m、n×30m（n=3、 4、5）预应力钢筋混凝土连续箱梁上部结构通用图》编制 设计原则 中国中铁二院工程集团有限公司 交通设计研究院 二ＯＯ八年 公路桥梁通用图 《互通内匝道桥8.5m、10.5m、12m、15.5m桥宽n×25m、n×30m（n=3、 4、5）预应力钢筋混凝土连续箱梁上部结构通用图》编制 设计原则 设计负责人： 室(所)技术负责人: 处总工程师： 院总工程师： 中国中铁二院工程集团有限公司
交通设计研究院 二ＯＯ八年 一、设计依据 1、根据领导对“匝道桥8.5m、10.5m、12m、15.5m桥宽n×25m、n ×30m（n=3、4、5）预应力钢筋混凝土连续箱梁通用图立项申请” 的批复意见，开展公路桥梁通用图设计，编制本设计原则。 2、有关规范： 交通部部颁标准《公路工程技术标准》JTG B01-2019 交通部部颁标准《公路桥涵设计通用规范》JTG D60-2019 交通部部颁标准《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D62-2019 3、充分收集交通院及其他设计单位设计图作为本次通用图编制参考。 二、设计内容 匝道桥8.5m、10.5m、12m、15.5m桥宽n×25m、n×30m（n=3、4、5）预应力钢筋混凝土连续箱梁上部结构通用图。 三．主要技术标准及参数 （一）.技术标准 1.荷载等级:公路—I级,城—A级 2.公路等级：高速公路、一级公路、城市快速路 （二）.主要参数: 1）混凝土 预应力钢筋混凝土连续箱梁梁体采用C50混凝土。
桥梁设计创新 一、创新的思路 创新就是桥梁发展的动力,就是桥梁建筑艺术的灵魂,没有创新的艺术犹如一潭死水,没有一点活力,日复一日,终究会越来越腐朽。同时,创新也必须以实践为基础,也需要用理论来指导。作为设计人员,如何在设计中寻求创新,同时在创新的同时也能实现结构的合理呢? 1、设计人员应具有创新的意识,必须意识到创新的重要性与必要性。同时应具有创新的能力,掌握一定的创新技巧,要勇于突破定势思维,打破传统观念与经验的束缚,充分发挥主观能动性与想象力,不迷 信权威,发展广泛的兴趣。创造力并不就是在任何情况下都能自发地表现出来的,必须通过创新的素质教育与训练才能获得开发与提高。 2、设计人员应以本专业的基础知识为核心,建立起创造发明的“游击区”。使专业基础知识与其她知识相互渗透,共同结合成一个网络式整体结构。还应开发智能因素,包括培养精确的观察力,提高记忆力,培养注意力、想象力与操作能力。除了创造力之外,创造性人才还应具备创造精神与创造人格。创造精神主要包括有好奇心、探究兴趣、求知欲、对新事物的敏感、对真知的执着追求,勇于发现、发明、革新,有开拓进取、百折不挠的精神,这就是一个人创造的灵魂与动力;创造人格主要包括创造责任感、使命感、事业心、执着的爱、顽强的意志与毅力,能经受挫折、失败的良好心态,以及坚韧顽强的性格,这就是创造出成果的根本保证。 3、桥梁设计中的创新必须以结构受力合理为基础,以满足功能要
求为前提。力就是创新应考虑的主导因素。因此,设计人员应掌握好力学知识,桥梁结构必须能明确反应力流,使力的传递途径一目了然。 4、由于美学具有相对性,人类审美观念就是会发生变化的,桥梁美学设计实践应与人们不断变化的美学观念同步,创新不能脱离人类审美观念。桥梁设计人员应该对人们美学观念的变化具有敏锐的洞察力,美学观念的变化就是微妙的,因此应不断以新的眼光观察这些微妙的变化,不能墨守成规,从这些微妙的变化中预测出美学观念的发展趋势,作为未来设计创新的依据。 5、要努力推进新材料与新工艺的发展,不断改进力学分析方法,提高分析技能、分析速度与准确度,在掌握好力学知识与分析手段的前提下,运用各种创新手段,充分发挥人的想象力与创造力,争取不断 创造出结构更合理、更先进、更美观的桥梁形式以适应不断变化的美学观念。最后,还要注意总结前人的设计经验与教训,“前事不忘,后事之师”,学习前人并不就是照抄照搬别人的劳动成果,也不就是纯粹学习已经过时的结构形式,而就是学习前辈在当时历史条件下的创新精神与创新方法。 二、创新的基本技法 1、组合法 组合法,就是一种以综合分析为基础,并按照一定的原理或规则对现有事物或系统进行有效的综合,从而获得新事物、新系统的创造方法。 组合法的内在原理很复杂,形式也多种多样。组合法在具体应用
桥梁道路设计毕业论文 目录 摘要............................................................. I ABSTRACT .......................................................... I I 第１章道路概况 . (1) 1.1概述 (1) 1.2设计依据 (1) 1.3设计标准 (1) 1.4自然条件 (2) 1.4.1地理位置及地形地貌 (2) 1.4.2工程地质 (2) 1.4.3气象 (2) 第２章道路设计 (3) 2.1平面设计 (3) 2.2纵断面设计 (4) 2.2.1竖曲线设计 (4) 2.3横断面设计 (22) 2.3.1机动车车道数和宽度 (22) 2.3.2非机动车车道宽度 (23)
2.3.3人行道宽度及铺装 (24) 2.3.4设施带及绿化带 (26) 2.3.5路拱设计 (27) 2.3.6方案比选 (28) 2.4路基设计 (29) 2.4.1工程地质概况 (29) 2.4.2一般路基设计 (29) 2.4.3特殊路基设计 (30) 2.4.4路基检测 (30) 2.4.5路基施工沉降量及抛石挤淤泥深度 (31) 2.4.5路基土石方量 (31) 2.4.6土石方调配 (31) 2.5路面设计 (33) 2.5.1路面结构层 (33) 2.5.2轴载分析 (34) 2.5.3路面结构组合设计 (37) 2.5.4土基回弹模量的确定 (37) 2.5.5确定各层材料的抗压模量和劈裂强度 (37) 2.5.6根据设计弯沉计算路面厚度 (37) 2.5.7验算各层层底弯拉应力 (40) 2.6交叉口设计 (42) 2.6.1交叉口形式 (42)

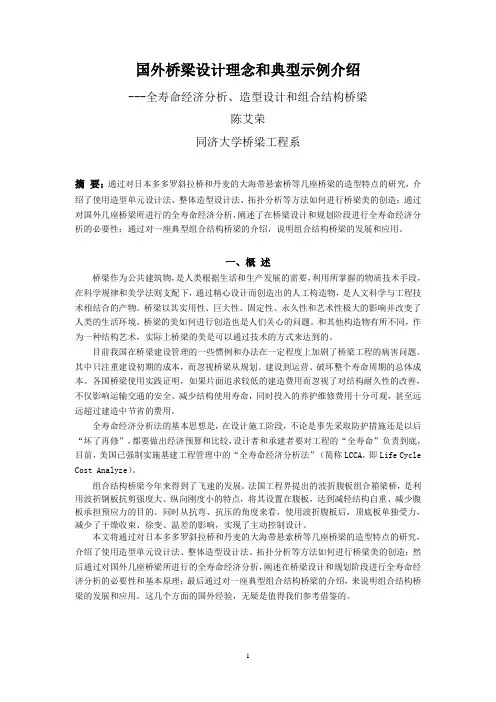

国外桥梁设计理念和典型示例介绍 ---全寿命经济分析、造型设计和组合结构桥梁 陈艾荣 同济大学桥梁工程系 摘要：通过对日本多多罗斜拉桥和丹麦的大海带悬索桥等几座桥梁的造型特点的研究，介绍了使用造型单元设计法、整体造型设计法、拓扑分析等方法如何进行桥梁美的创造；通过对国外几座桥梁所进行的全寿命经济分析，阐述了在桥梁设计和规划阶段进行全寿命经济分析的必要性；通过对一座典型组合结构桥梁的介绍，说明组合结构桥梁的发展和应用。 一、概述 桥梁作为公共建筑物，是人类根据生活和生产发展的需要，利用所掌握的物质技术手段，在科学规律和美学法则支配下，通过精心设计而创造出的人工构造物，是人文科学与工程技术相结合的产物。桥梁以其实用性、巨大性、固定性、永久性和艺术性极大的影响并改变了人类的生活环境。桥梁的美如何进行创造也是人们关心的问题。和其他构造物有所不同，作为一种结构艺术，实际上桥梁的美是可以通过技术的方式来达到的。 目前我国在桥梁建设管理的一些惯例和办法在一定程度上加剧了桥梁工程的病害问题。其中只注重建设初期的成本，而忽视桥梁从规划、建设到运营、破坏整个寿命周期的总体成本。各国桥梁使用实践证明，如果片面追求较低的建造费用而忽视了对结构耐久性的改善，不仅影响运输交通的安全、减少结构使用寿命，同时投入的养护维修费用十分可观，甚至远远超过建造中节省的费用。 全寿命经济分析法的基本思想是，在设计施工阶段，不论是事先采取防护措施还是以后“坏了再修”，都要做出经济预算和比较，设计者和承建者要对工程的“全寿命”负责到底，目前，美国已强制实施基建工程管理中的“全寿命经济分析法”（简称LCCA，即Life Cycle Cost Analyze）。 组合结构桥梁今年来得到了飞速的发展。法国工程界提出的波折腹板组合箱梁桥，是利用波折钢板抗剪强度大、纵向刚度小的特点，将其设置在腹板，达到减轻结构自重、减少腹板承担预应力的目的。同时从抗弯、抗压的角度来看，使用波折腹板后，顶底板单独受力，减少了干燥收束、徐变、温差的影响，实现了主动控制设计。 本文将通过对日本多多罗斜拉桥和丹麦的大海带悬索桥等几座桥梁的造型特点的研究，介绍了使用造型单元设计法、整体造型设计法、拓扑分析等方法如何进行桥梁美的创造；然后通过对国外几座桥梁所进行的全寿命经济分析，阐述在桥梁设计和规划阶段进行全寿命经济分析的必要性和基本原理；最后通过对一座典型组合结构桥梁的介绍，来说明组合结构桥梁的发展和应用。这几个方面的国外经验，无疑是值得我们参考借鉴的。
