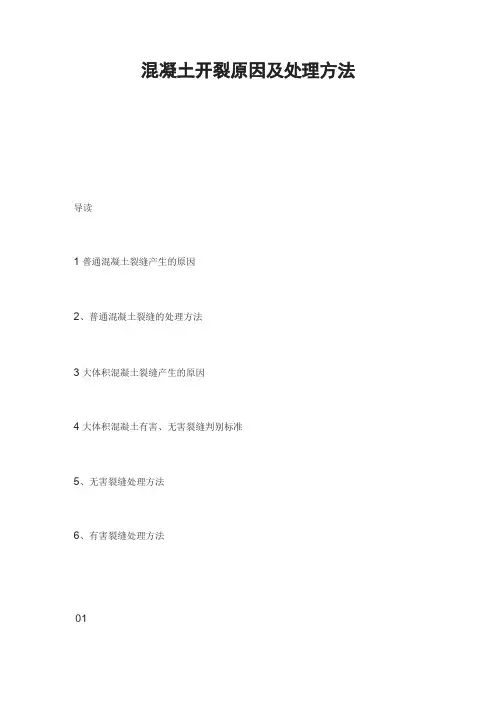

混凝土开裂原因及处理方法
导读
1、普通混凝土裂缝产生的原因
2、普通混凝土裂缝的处理方法
3、大体积混凝土裂缝产生的原因
4、大体积混凝土有害、无害裂缝判别标准
5、无害裂缝处理方法
6、有害裂缝处理方法
一、普通混凝土裂缝产生的原因
01
混凝土在常规静、动荷载及次应力下产生的裂缝称荷载裂缝，归纳起来主要有直接应力裂缝、次应力裂缝两种。直接应力裂缝是指外荷载引起的直接应力产生的裂缝, 次应力裂缝是指由外荷载引起的次生应力产生裂缝。
荷载裂缝特征依荷载不同而异呈现不同的特点。这类裂缝多出现在受拉区、受剪区或振动严重部位。但必须指出，如果受压区出现起皮或有沿受压方向的短裂缝，往往是结构达到承载力极限的标志，是结构破坏的前兆，其原因往往是截面尺寸偏小。
02
温度变化引起的裂缝
混凝土具有热胀冷缩性质，当外部环境或结构内部温度发生变化，混凝土将发生变形，若变形遭到约束，则在结构内将产生应力，当应力超过混凝土抗拉强度时即产生温度裂缝。在某些大跨径桥梁中，温度应力可以达到甚至超出活载应力。温度裂缝区别其它裂缝最主要特征是将随温度变化而扩张或合拢。
03
在实际工程中，混凝土因收缩所引起的裂缝是最常见的。在混凝土收缩种类中，塑性收缩和缩水收缩（干缩）是发生混凝土体积变形的主要原因，另外还有自生收缩和炭化收缩。
塑性收缩。发生在施工过程中、混凝土浇筑后4~5小时左右，此时水泥水化反应激烈，分子链逐渐形成，出现泌水和水分急剧蒸发，混凝土失水收缩，同时骨料因自重下沉，因此时混凝土尚未硬化，称为塑性收缩。塑性收缩所产生量级很大，可达1%左右。在骨料下沉过程中若受到钢筋阻挡，便形成沿钢筋方向的裂缝。在构件竖向变截面处如T梁、箱梁腹板与顶底板交接处，因硬化前沉实不均匀将发生表面的顺腹板方向裂缝。为减小混凝土塑性收缩，施工时应控制水灰比，避免过长时间的搅拌，下料不宜太快，振捣要密实，竖向变截面处宜分层浇筑。
缩水收缩（干缩）。混凝土结硬以后，随着表层水分逐步蒸发，湿度逐步降低，混凝土体积减小，称为缩水收缩（干缩）。因混凝土表层水分损失快，内部损失慢，因此产生表面收缩大、内部收缩小的不均匀收缩，表面收缩变形受到内部混凝土的约束，致使表面混凝土承受拉力，当表面混凝土承受拉力超过其抗拉强度时，便产生收缩裂缝。混凝土硬化后收缩主要就是缩水收缩。如配筋率较大的构件（超过3%），钢筋对混凝土收缩的约束比较明显，混凝土表面容易出现龟裂裂纹。
自生收缩。自生收缩是混凝土在硬化过程中，水泥与水发生水化反应，这种收缩与外界湿度无关，且可以是正的（即收缩，如普通硅酸盐水泥混凝土），也可以是负的（即膨胀，如矿渣水泥混凝土与粉煤灰水泥混凝土）。
炭化收缩。大气中的二氧化碳与水泥的水化物发生化学反应引起的收缩变形。炭化收缩只有在湿度50%左右才能发生，且随二氧化碳的浓度的增加而加快。炭化收缩一般不做计算。
混凝土收缩裂缝的特点是大部分属表面裂缝，裂缝宽度较细，且纵横交错，成龟裂状，形状没有任何规律。
04
地基础变形引起的裂缝
由于基础竖向不均匀沉降或水平方向位移，使结构中产生附加应力，超出混凝土结构的抗拉能力，导致结构开裂。
05
钢筋锈蚀引起的裂缝
由于混凝土质量较差或保护层厚度不足，混凝土保护层受二氧化碳侵蚀炭化至钢筋表面，使钢筋周围混凝土碱度降低，或由于氯化物介入，钢筋周围氯离子含量较高，均可引起钢筋表面氧化膜破坏，钢筋中铁离子与侵入到混凝土中的氧气和水分发生锈蚀反应，其锈蚀物氢氧化铁体积比原来增长约2~4倍，从而对周围混凝土产生膨胀应力，导致保护层混凝土开裂、剥离，沿钢筋纵向产生裂缝，并有锈迹渗到混凝土表面。由于锈蚀，使得钢筋有效断面面积减小，钢筋与混凝土握裹力削弱，结构承载力下降，并将诱发其它形式的裂缝，加剧钢筋锈蚀，导致结构破坏。
要防止钢筋锈蚀，设计时应根据规范要求控制裂缝宽度、采用足够的保护层厚度（当然保护层亦不能太厚，否则构件有效高度减小，受力时将加大裂缝宽度）；施工时应控制混凝土的水灰比，加强振捣，保证混凝土的密实性，防止氧气侵入，同时严格控制含氯盐的外加剂用量，沿海地区或其它存在腐蚀性强的空气、地下水地区尤其应慎重。
06
冻胀引起的裂缝
大气气温低于零度时，吸水饱和的混凝土出现冰冻，游离的水转变成冰，体积膨胀9%，因而混凝土产生膨胀应力；同时混凝土凝胶孔中的过冷水（结冰温度在-78度以下）在微观结构中迁移和重分布引起渗透压，使混凝土中膨胀力加大，
混凝土强度降低，并导致裂缝出现。尤其是混凝土初凝时受冻最严重，成龄后混凝土强度损失可达30%~50%。冬季施工时对预应力孔道灌浆后若不采取保温措施也可能发生沿管道方向的冻胀裂缝。
07
施工材料质量引起的裂缝
混凝土主要由水泥、砂、骨料、拌和水及外加剂组成。配置混凝土所采用材料质量不合格，可能导致结构出现裂缝
08
施工工艺质量引起的裂缝
在混凝土结构浇筑、构件制作、起模、运输、堆放、拼装及吊装过程中，若施工工艺不合理、施工质量低劣，容易产生纵向的、横向的、斜向的、竖向的、水平的、表面的、深进的和贯穿的各种裂缝，特别是细长薄壁结构更容易出现。裂缝出现的部位和走向、裂缝宽度因产生的原因而异。
二、普通混凝土裂缝的处理方法
1、表面修复
常用的方法有压实抹平,涂抹环氧粘结剂,喷涂水泥砂浆或细石混凝土,压抹环氧胶泥,环氧树脂粘贴下班丝布,增加整体面层,钢锚栓缝合等。
表面涂抹和表面贴补法表面涂抹适用范围是浆材难以灌入的细而浅的裂缝，深度未达到钢筋表面的发丝裂缝，不漏水的缝，不伸缩的裂缝以及不再活动的裂缝。表面贴补（土工膜或其它防水片）法适用于大面积漏水（蜂窝麻面等或不易确定具体漏水位置、变形缝）的防渗堵漏。
2、局部修复法
常用的方法有充填法、预应力法,部分凿除重新浇筑混凝土等。
用修补材料直接填充裂缝，一般用来修补较宽的裂缝，作业简单，费用低。宽度小于0.3mm，深度较浅的裂缝、或是裂缝中有充填物，用灌浆法很难达到效果的裂缝、以及小规模裂缝的简易处理可采取开Ｖ型槽，然后作填充处理。
3、水泥压力灌浆法
适用于缝补宽度≥0.5mm的稳定裂缝。
此法应用范围广，从细微裂缝到大裂缝均可适用，处理效果好。利用压送设备（压力0.2~0.4Mpa）将补缝浆液注入砼裂隙，达到闭塞的目的，该方法属传统方法，效果很好。也可利用弹性补缝器将注缝胶注入裂缝，不用电力，十分方便效果也很理想。
4、化学灌浆
可灌入缝宽≥0.05mm的裂缝。
5、减少结构内力
常用的方法有卸荷或控制荷载,设置卸荷结构,增设支点或支撑。改简支梁为连续梁等。
6、结构补强
常用的方法有增加钢筋,加厚板,外包钢筋混凝土,外包钢,粘贴钢板,预应力补强体系等。
因超荷载产生的裂缝、裂缝长时间不处理导致的混凝土耐久性降低、火灾造成的裂缝等影响结构强度可采取结构补强法。包括断面补强法、锚固补强法、预应
力法等混凝土裂缝处理效果的检查包括修补材料试验；钻心取样试验；压水试验；压气试验等。
7、改变结构方案,加强整体刚度
例如:框架裂缝采用增设隔板深梁法处理。
8、混凝土置换法
混凝土置换法是处理严重损坏混凝土的一种有效方法，此方法是先将损坏的混凝土剔除，然后再置换入新的混凝土或其他材料。常用的置换材料有：普通混凝土或水泥砂浆、聚合物或改性聚合物混凝土或砂浆。
9、电化学防护法
电化学防腐是利用施加电场在介质中的电化学作用，改变混凝土或钢筋混凝土所处的环境状态，钝化钢筋，以达到防腐的目的。阴极防护法、氯盐提取法、碱性复原法是化学防护法中常用而有效的三种方法。这种方法的优点是防护方法受环境因素的影响较小，适用钢筋、混凝土的长期防腐，既可用于已裂结构也可用于新建结构。
10、仿生自愈合法
仿生自愈合法是一种新的裂缝处理方法，它模仿生物组织对受创伤部位自动分泌某种物质，而使创伤部位得到愈合的机能，在混凝土的传统组分中加入某些特殊组分(如含粘结剂的液芯纤维或胶囊)，在混凝土内部形成智能型仿生自愈合神经网络系统，当混凝土出现裂缝时分泌出部分液芯纤维可使裂缝重新愈合
11、其它方法
常用方法有拆除重做,改善结构使用条件,通过试验或分析论证不作处理等。
三、大体积混凝土裂缝产生的原因
大体积混凝土结构中，由于结构截面大，水泥用量多，水泥水化所释放的水化热会产生较大的温度变化和收缩作用，由此形成的温度收缩应力是导致钢筋混凝土产生裂缝的主要原因。这种裂缝有表面裂缝和贯通裂缝两种。表面裂缝是由于混凝土表面和内部的散热条件不同，温度外低内高，形成了温度梯度，使混凝土内部产生压应力，表面产生拉应力，表面的拉应力超过混凝土抗拉强度而引起的。贯通裂缝是由于大体积混凝土在强度发展到一定程度，混凝土逐渐降温，这个降温差引起的变形加上混凝土失水引起的体积收缩变形，受到地基和其他结构边界条件的约束时引起的拉应力，超过混凝土抗拉强度时所可能产生的贯通整个截面的裂缝。这两种裂缝不同程度上，都属有害裂缝。
高强度的混凝土早期收缩较大，这是由于高强混凝土中以30%~60%矿物细掺合料替代水泥，高效减水剂掺量为胶凝材料总量的1%~2%，水胶比为
0.25~0.40，改善了混凝土的微观结构，给高强混凝土带来许多优良特性，但其负面效应最突出的是混凝土收缩裂缝几率增多。高强混凝土的收缩，主要是干燥收缩、温度收缩、塑性收缩、化学收缩和自收缩。混凝土初现裂纹的时间可以作为判断裂纹原因的参考：塑性收缩裂纹大约在浇筑后几小时到十几小时出现；温度收缩裂纹大约在浇筑后2到10d出现；自收缩主要发生在混凝土凝结硬化后的几天到几十天；干燥收缩裂纹出现在接近1年龄期内。
01
干燥收缩
当混凝土在不饱和空气中失去内部毛细孔和凝胶孔的吸附水时，就会产生干缩，高性能混凝土的孔隙率比普通混凝土低，故干缩率也低。
02
塑性收缩
塑性收缩发生在混凝土硬化前的塑性阶段。高强混凝土的水胶比低，自由水分少，矿物细掺合料对水有更高的敏感性，高强混凝土基本不泌水，表面失水更快，所以高强混凝土塑性收缩比普通混凝土更容易产生。
03
自收缩
密闭的混凝土内部相对湿度随水泥水化的进展而降低，称为自干燥。自干燥造成毛细孔中的水分不饱和而产生负压，因而引起混凝土的自收缩。高强混凝土由于水胶比低，早期强度较快的发展，会使自由水消耗快，致使孔体系中相对湿度低于80%，而高强混凝土结构较密实，外界水很难渗入补充，导致混凝土产生自收缩。高强混凝土的总收缩中，干缩和自收缩几乎相等，水胶比越低，自收缩所占比例越大。与普通混凝土完全不同，普通混凝土以干缩为主，而高强混凝土以自收缩为主。
04
温度收缩
对于强度要求较高的混凝土，水泥用量相对较多，水化热大，温升速率也较大，一般可达35~40℃，加上初始温度可使最高温度超过70~80℃。一般混凝土的
热膨胀系数为10×10-6/℃，当温度下降20~25℃时造成的冷缩量为2~2.5×10-4，而混凝土的极限拉伸值只有1~1.5×10-4，因而冷缩常引起混凝土开裂。
05
化学收缩
水泥水化后，固相体积增加，但水泥-水体系的绝对体积则减小，形成许多毛细孔缝，高强混凝土水胶比小，外掺矿物细掺合料，水化程度受到制约，故高强混凝土的化学收缩量小于普通混凝土。
当混凝土发生收缩并受到外部或内部约束时，就会产生拉应力，并有可能引起开裂。对于高强混凝土虽然有较高的抗拉强度，可是弹性模量也高，在相同收缩变形下，会引起较高的拉应力，而由于高强混凝土的徐变能力低，应力松弛量较小，所以抗裂性能差。
四、大体积混凝土有害、无害裂缝判别标准
原则上与核安全有关的钢筋混凝土不允许出现裂缝，尤其是反应堆厂房底板、安全壳筒身及穹顶、汽轮机厂房蜗壳泵等重要部位严禁产生裂缝，其他部位应尽可能控制裂缝的产生。但是由于各种原因不可避免的产生各种裂缝，为了明确当混
凝土出现裂缝时如何判别其是否有害、无害？为此，福清核电各单位（业主、监理、工程公司、施工单位）经过认真研讨，确定了混凝土裂缝判别标准：
1、无害裂缝：
δf≤0.3mm 深度h≤0.5H
δf≤0.2mm 贯穿（自愈性）
1.0mm≥δf＞0.3mm L≤0.1B
2、有害裂缝（满足下列条件之一）：
δf＞0.3mm 纵深裂缝、h＞0.5H；
δf＞0.2mm 贯穿全截面；
裂缝影响使用功能（有渗透、透气、透射线等要求，且满足其中之一即可）；
δf＞0.3mm 非贯穿，可能引起钢筋锈蚀裂缝；
降低结构承载力的裂缝。
3、各符号的含义：
Δf——裂缝宽度L——裂缝长度
h——裂缝深度H——裂缝深度
B——沿裂缝长方向的结构宽度，如浇筑后的沉缩（塑性裂缝）
五、无害裂缝处理方法
1、二次压面法
对于新浇混凝土收缩裂缝，该裂缝多在新浇筑并暴露于空气中的结构构件表面出现，有塑态收缩、沉降收缩、干燥收缩、碳化收缩、凝结收缩等收缩裂缝，这种裂缝不深也不宽，处理方法如下：
（1）如混凝土仍有塑性，可采取压抹一遍的方法，并加强养护。
（2）如混凝土已硬化，可向裂缝内渗入水泥浆，然后用铁抹子抹平压实。
2、表面涂抹砂浆法
处理时将裂缝附近的混凝土表面凿毛或沿裂缝凿成深15—20mm宽100—200mm凹槽，扫净并洒水湿润。先刷水泥净浆（业主批准适用的界面剂）一度，然后用1：1～2水泥砂浆分2～3层，涂抹总厚10～20mm压光。有渗漏水时，应用水泥净浆（厚2mm）和1：2.5水泥砂浆（厚4-5mm,可惨入1—3%于水泥重量的氯化铁防水剂）交替抹压4-5层，涂抹后3-4小时进行覆盖并洒水养护。
3、表面涂抹环氧胶泥（或粘贴环氧玻璃布）法
涂抹前，将裂缝附近表面清洗干净（油污应用丙酮或二甲苯擦洗净）、干燥。较宽裂缝用环氧胶泥填塞，并将胶泥均匀地涂刮压裂缝表面，宽80-100mm。基层干燥有困难时可以用环氧煤焦油胶泥。需要粘贴环氧玻璃布时，先将玻璃布脱钠、干燥，视具体情况可作成一布二油（或二布三油，第二层布的周围应比下一层宽10～15mm）。
4、表面凿槽嵌补法
当裂缝稀少，但深度较深时，沿混凝土裂缝凿一条V型或U型槽，槽内表面应修理平整，清洗干净，并保持槽内干燥。槽内嵌入刚性材料如水泥砂浆、环氧胶泥，或填灌柔性材料如聚氯乙烯胶泥、沥青油膏等密封。密封材料嵌入前，先涂刷与嵌填材料混凝土性质的稀释涂料（表面可作砂浆保护层或不作保护层），具体做法见图1。
图1 表面凿槽修补裂缝的处理方法
（a）一般裂缝处理（b）渗水裂缝处理（c）活动裂缝处理(d)活动裂缝扩展后的情况1—裂缝; 2—水泥砂浆或环氧胶泥; 3—聚氧乙烯; 4—1:2.5水泥砂浆或刚性防水五层做法;5—密封材料；6—隔离缓冲区；B—槽宽；δ—裂缝活动距离
注：对于施工缝表面的裂缝，处理时可在与其连接的施工段混凝土浇筑前，按表面凿槽嵌补法的要求在裂缝位置处凿V型或U型槽，该槽内不再填充其他填充物，由该连接施工段浇筑的结构混凝土填充，以保证施工缝处混凝土。
5、表面贴条法
对于裂缝移动范围不限于一个平面并有防水要求不便凿槽修补的活裂缝，可将一条具有柔性的聚丁橡胶密封条置于裂缝上面，用聚丁橡胶粘结剂将周边粘结于混凝土上（见图2），使密封条中部能随裂缝活动而自由活动，长的裂缝可分段为粘结，分段为密封条的连接采用聚丁橡胶粘贴搭接，搭接处上下压搓应切成斜面搭接，长度100mm。
图2 柔性密封带表面粘贴
1—裂缝2—油毡或塑料隔离层；3—聚丁橡胶密封条；4—粘结剂
六、有害裂缝处理方法
1、水泥灌浆法
——钻孔：采用风钻钻孔，孔距1-1.5m除浅孔采用骑缝孔外一般占孔轴线与裂缝呈30—45·斜角（见图3）,孔深应穿过裂缝面0.5m以上，当钻孔有两排或两排以上时，宜交叉或呈梅花形布置。
图3钻孔示意
1—裂缝，2—齐缝口，3—斜孔
——冲洗：钻孔完毕后，应用水冲洗，按竖向排列自上而下逐孔进行。
——密封：缝面冲洗净后，在裂缝表面用1：1～2水泥砂浆或环氧胶泥涂抹。
——埋管：一般用?19-38的钢管作灌浆管（钢管上端加工丝扣），安装前在钢管外壁用生胶带缠紧，然后旋入孔中，孔中管壁周围的空隙用水泥砂浆或硫磺砂浆封堵，以防冒浆或灌浆管冲孔中脱出。
——试压：用0.1-0.2MPa压力水作渗水试验，采取灌浆孔压水，排水孔排水的方法检查裂缝和管路畅通情况，然后关闭排气孔检查止浆堵漏效果，并湿润缝面，以利粘结。
——灌浆：合格的经设计批准使用的填缝用注射性水泥，水泥净将水灰比为0.4，灌浆压力0.3—0.5MPa。在整条裂缝处理完毕后，孔内应充满净浆，并填入净砂用棒捣实。
2、化学灌浆法
——钻孔：采用风钻钻孔，孔距1-1.5m除浅孔采用骑缝孔外一般占孔轴线与裂缝呈30—45·斜角（见图3）,孔深应穿过裂缝面0.5m以上，当钻孔有两排或两排以上时，宜交叉或呈梅花形布置；
——密封：缝面冲洗净后，在裂缝表面用1：1～2水泥砂浆或环氧胶泥涂抹。
——埋管：一般用?19-38的钢管作灌浆管（钢管上端加工丝扣），安装前在钢管外壁用生胶带缠紧，然后旋入孔中，孔中管壁周围的空隙用水泥砂浆或硫磺砂浆封堵，以防冒浆或灌浆管冲孔中脱出。
—试压：用0.2-0.3MPa压缩空气进行压力实验；
混凝土裂缝的预防和处理 混凝土的裂缝问题是一个普遍存在而又难于解决的工程实际问题，针对兰渝正线浩口双线大桥11#承台出现的一些裂缝问题，项目技术负责人带领领工及班组施工在现场进行了探讨分析，同时通过查询资料，针对混凝土的各种具体裂缝情况提出了系统的探讨，并提出了相关的预防和处理措施，作为书面交底，希望大家遵照执行，避免出现裂缝，影响工期、质量及加大项目成本。 一、混凝土裂缝产生的原理及危害 混凝土是一种由砂石骨料、水泥、水及其他外加材料混合而形成的非均质脆性材料。由于混凝土施工和本身变形、约束等一系列问题，硬化成型的混凝土中存在着众多的微孔隙、气穴和微裂缝，正是由于这些初混凝土建筑和构件通常都是带缝工作的，由于裂缝的存在和发展通常会使内部的钢筋等材料产生腐蚀，降低钢筋混凝土材料的承载能力、耐久性及抗渗能力，影响建筑物的外观、使用寿命，严重者将会威胁到人身安全。 二、凝土工程中常见裂缝起因及预防 混凝土裂缝产生的原因很多，有变形引起的裂缝：如温度变化、收缩、膨胀、不均匀沉陷等原因引起的裂缝；有外载作用引起的裂缝；有养护环境不当和化学作用引起的裂缝等等。在实际工程中要区别对待，根据实际情况解决问题。 1.干缩裂缝及预防 干缩裂缝多出现在混凝土养护结束后的一段时间或是混凝土浇筑完毕后的一周左右。水泥浆中水分的蒸发会产生干缩，且这种收缩是不可逆的。干缩裂缝的产生主要是由于混凝土内外水分蒸发程度不同而导致变形不同的结果：混凝土受外部条件的影响，表面水分损失过快，变形较大，内部湿度变化较小变形较小，较大的表面干缩变形受到混凝土内部约束，产生较大拉应力而产生裂缝。相对湿度越低，水泥浆体干缩越大，干缩裂缝越易产生。干缩裂缝多为表面性的平行线状或网状浅细裂缝，宽度多在0.05~0.2mm之间，大体积混凝土中平面部位多见，较薄的梁板中多沿其短向分布。干缩裂缝通常会影响混凝土的抗渗性，引起钢筋的锈蚀影响混凝土的耐久性，在水压力的作用下会产生水力劈裂影响混凝土的承载力等等。混凝土干缩主要和混凝土的水灰比、水泥的成分、水泥的用量、集料的性质和用量、外加剂的用量等有关。 主要预防措施： 一、是选用收缩量较小的水泥，一般采用中低热水泥和粉煤灰水泥，降低水泥的用量。 二、是混凝土的干缩受水灰比的影响较大，水灰比越大,干缩越大，因此在混凝土配合比设计中应尽量控制好水灰比的选用，同时掺加合适的减水剂。 三、是严格控制混凝土搅拌和施工中的配合比，混凝土的用水量绝对不能大于配合比设计所给定的用水量。 四、是加强混凝土的早期养护，并适当延长混凝土的养护时间。冬季施工时要适当延长混凝土保温覆盖时间，并涂刷养护剂养护。 五、是在混凝土结构中设置合适的收缩缝。 2.塑性收缩裂缝及预防 塑性收缩是指混凝土在凝结之前，表面因失水较快而产生的收缩。塑性收缩裂缝一般在干热或大风天气出现，裂缝多呈中间宽、两端细且长短不一，互不连
混凝土老是开裂，原来是这个原因 普通混凝土裂缝产生的原因 01 荷载引起的裂缝 混凝土在常规静、动荷载及次应力下产生的裂缝称荷载裂缝，归纳起来主要有直接应力裂缝、次应力裂缝两种。直接应力裂缝是指外荷载引起的直接应力产生的裂缝,次应力裂缝是指由外荷载引起的次生应力产生裂缝。 荷载裂缝特征依荷载不同而异呈现不同的特点。这类裂缝多出现在受拉区、受剪区或振动严重部位。但必须指出，如果受压区出现起皮或有沿受压方向的短裂缝，往往是结构达到承载力极限的标志，是结构破坏的前兆，其原因往往是截面尺寸偏小。 02 温度变化引起的裂缝 混凝土具有热胀冷缩性质，当外部环境或结构内部温度发生变化，混凝土将发生变形，若变形遭到约束，则在结构内将产生应力，当应力超过混凝土抗拉强度时即产生温度裂缝。在某些大跨径桥梁中，温度应力可以达到甚至超出活载应力。温度裂缝区别其它裂缝最主要特征是将随温度变化而扩张或合拢。 03 收缩引起的裂缝 在实际工程中，混凝土因收缩所引起的裂缝是最常见的。在混凝土收缩种类中，塑性收缩和缩水收缩（干缩）是发生混凝土体积变形的主要原因，另外还有自生收缩和炭化收缩。
塑性收缩。发生在施工过程中、混凝土浇筑后4~5小时左右，此时水泥水化反应激烈，分子链逐渐形成，出现泌水和水分急剧蒸发，混凝土失水收缩，同时骨料因自重下沉，因此时混凝土尚未硬化，称为塑性收缩。塑性收缩所产生量级很大，可达1%左右。 在骨料下沉过程中若受到钢筋阻挡，便形成沿钢筋方向的裂缝。在构件竖向变截面处如T梁、箱梁腹板与顶底板交接处，因硬化前沉实不均匀将发生表面的顺腹板方向裂缝。为减小混凝土塑性收缩，施工时应控制水灰比，避免过长时间的搅拌，下料不宜太快，振捣要密实，竖向变截面处宜分层浇筑。 缩水收缩（干缩）。混凝土结硬以后，随着表层水分逐步蒸发，湿度逐步降低，混凝土体积减小，称为缩水收缩（干缩）。因混凝土表层水分损失快，内部损失慢，因此产生表面收缩大、内部收缩小的不均匀收缩，表面收缩变形受到内部混凝土的约束，致使表面混凝土承受拉力，当表面混凝土承受拉力超过其抗拉强度时，便产生收缩裂缝。混凝土硬化后收缩主要就是缩水收缩。如配筋率较大的构件（超过3%），钢筋对混凝土收缩的约束比较明显，混凝土表面容易出现龟裂裂纹。 自生收缩。自生收缩是混凝土在硬化过程中，水泥与水发生水化反应，这种收缩与外界湿度无关，且可以是正的（即收缩，如普通硅酸盐水泥混凝土），也可以是负的（即膨胀，如矿渣水泥混凝土与粉煤灰水泥混凝土）。 炭化收缩。大气中的二氧化碳与水泥的水化物发生化学反应引起的收缩变形。炭化收缩只有在湿度50%左右才能发生，且随二氧化碳的浓度的增加而加快。炭化收缩一般不做计算。
混凝土裂缝的预防与处理 混凝土的裂缝问题是一个普遍存在而又难于解决的工程实际问题，本文对混凝土工程中常见的一些裂缝问题进行了探讨分析，并针对具体情况提出了一些预防、处理措施。 一、前言 混凝土是一种由砂石骨料、水泥、水及其他外加材料混合而形成的非均质脆性材料。由于混凝土施工和本身变形、约束等一系列问题，硬化成型的混凝土中存在着众多的微孔隙、气穴和微裂缝，正是由于这些初始缺陷的存在才使混凝土呈现出一些非均质的特性。微裂缝通常是一种无害裂缝，对混凝土的承重、防渗及其他一些使用功能不产生危害。但是在混凝土受到荷载、温差等作用之后，微裂缝就会不断的扩展和连通，最终形成我们肉眼可见的宏观裂缝，也就是混凝土工程中常说的裂缝。 混凝土建筑和构件通常都是带缝工作的，由于裂缝的存在和发展通常会使内部的钢筋等材料产生腐蚀，降低钢筋混凝土材料的承载能力、耐久性及抗渗能力，影响建筑物的外观、使用寿命，严重者将会威胁到人们的生命和财产安全。在混凝土工程中裂缝问题是不可避免的，在一定的范围内也是可以接受的，只是要采取有效的措施将其危害程度控制在一定的范围之内。 钢筋混凝土规范也明确规定[1]：有些结构在所处的不同条件下，允许存在一定宽度的裂缝。但在施工中应尽量采取有效措施控制裂缝产生，使结构尽可能不出现裂缝或尽量减少裂缝的数量和宽度，尤其要尽量避免有害裂缝的出现，从而确保工程质量。 混凝土裂缝产生的原因很多，有变形引起的裂缝：如温度变化、收缩、膨胀、不均匀沉陷等原因引起的裂缝；有外载作用引起的裂缝；有养护环境不当和化学作用引起的裂缝等等。在实际工程中要区别对待，根据实际情况解决问题。 二、凝土工程中常见裂缝及预防 1、干缩裂缝产生原因及预防措施 （1）裂缝现象及产生原因 干缩裂缝多出现在混凝土养护结束后的一段时间或是混凝土浇筑完毕后的一周左右。水泥浆中水分的蒸发会产生干缩，且这种收缩是不可逆的。干缩裂缝的产生主要是由于混凝土内外水分蒸发程度不同而导致变形不同的结果：混凝土受外部条件的影响，表面水分损失过快，变形较大，内部湿度变化较小变形较小，较大的表面干缩变形受到混凝土内部约束，产生较大拉应力而产生裂缝。相对湿度越低，水泥浆体干缩越大，干缩裂缝越易产生。干缩裂缝多为表面性的平行线状或网状浅细裂缝，宽度多在0.05~0.2mm之间，大体积混凝土中平面部位多见，较薄的梁板中多沿其短向分布。干缩裂缝通常会影响混凝土的抗渗性，引起钢筋的锈蚀影响混凝土的耐久性，在水压力的作用下会产生水力劈裂影响混凝土的承载力等等。混凝土干缩主要和混凝土的水灰比、水泥的成分、水泥的用量、集料的性质和用量、外加剂的用量等有关。 （2）预防措施
编订：__________________ 单位：__________________ 时间：__________________ 大体积混凝土裂缝产生原因及其预防控制措施(正 式) Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑
文件编号：KG-AO-1365-69 大体积混凝土裂缝产生原因及其预 防控制措施(正式) 使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体、周密的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。 一、前言 随着我国基础建设的快速发展，大体积混凝土施工日益增多(如斜拉桥的索塔、承台及基础、高层建筑的箱型基础或筏型基础)，而大体积混凝土施工中普遍会遇到裂缝控制问题，这是因为混凝土体积大，聚集的大量水化热会导致混凝土内外散热不均匀，在受到内外约束的情况下，混凝土内部会产生较大的温度应力并很可能导致裂缝产生，最终为工程结构埋下严重质量隐患。因此，大体积混凝土施工中应严格控制裂缝产生和发展，以保证工程质量。 二、大体积混凝土裂缝类型及裂缝产生原因分析
大体积混凝土结构裂缝主要包括干燥收缩裂缝、塑性收缩裂缝、自身收缩裂缝、安定性裂缝、温差裂缝、碳化收缩裂缝等。 1.收缩裂缝 混凝土在逐渐散热和硬化过程中会导致其体积的收缩，对于大体积混凝土，这种收缩更加明显。如果混凝土的收缩受到外界的约束，就会在混凝土体内产生相应的收缩应力，当产生的收缩应力超过当时的混凝土极限抗拉强度，就会在混凝土中产生收缩裂缝。影响混凝土收缩的主要因素主要是混凝土中的用水量、水泥用量及水泥品种。混凝土中的用水量和水泥用量越高，混凝土收缩就越大。水泥品种对干缩量及收缩量也有很大的影响，一般中低热水泥和粉煤灰水泥的收缩量较小。
混凝土路面开裂的原因总结 1.路面厚度设计问题 路面厚度设计的依据是设计年限内的累计当量轴次。笔者认为，实际上不管是按标准车的轴载还是非标准车的轴载，车辆的实际轴载远大于设计轴载。由此得知，设计路面实际承受的当量轴次远远大于作为其设计依据的设计年限内的累计当量轴次。即现阶段新建路面早期开裂破坏情况较多的症结之一是公路在短期内（如1～2年）已达到设计年限内的累计当量轴次。 2.基层的影响 基层的强度及稳定关系面层的强度和稳定性。基层松铺系数（或基层标高）控制不严而导致的二次补加层，因二次补加层与下层基层无法紧密连接，自身厚度又小，因而极易松散，进而引起路面破坏。地基强度不均匀，路基填料混杂或压实不好，产生不均匀沉降，基层平整度差，导致混凝土面层厚度不匀，离散性大，在行车荷载及温度翘曲应力作用下，使路面应力集中。当应力超过极限强度时，就会在厚度薄弱处产生裂缝。 3.路面窨井yìnjǐng及管线的影响 （1）路面窨井四周的塘渣(风化石和土的混合物；宕渣是爆破后的碎石，粒径较大，是土石混合物。)填筑是实际施工中的薄弱环节。施工单位在推土机推塘渣时，往往将大块塘渣推至窨井边，同时此处压路机很少压到，造成应力薄弱区。实际施工中，路面裂缝很大部分发生在窨井处。 （2）路面下雨污管线渗漏会冲刷路基部分，特别是对流沙土的冲刷更为厉害。 4.混凝土质量的影响 （1）不同标号及品种的水泥混杂使用，硬化时间及收缩量不一样，同样会形成裂缝。 （2）集料质量的影响。
（3）搅拌质量的影响。搅拌时间过短，则拌合不均匀，造成面层强度相差过大，硬化时间及收缩量不同，从而导致裂缝产生；搅拌时间过长，则容易导致骨料破碎、离析，影响混凝土的强度。 （4）振捣质量的影响。振捣不足，易使混凝土中出现气孔、蜂窝，在行车荷载及自然因素作用下产生应力集中而导致裂缝；振捣过量，则粗骨料下沉，混凝土离析，影响其强度。 （5）养护的影响。混凝土的养护对其早期强度增长和防止收缩裂缝极为重要。因此，一定要加强混凝土的早期养护，在表面手浆后尽快予以覆盖和洒水养护。同时必须保证养护的时间，实际养护天数根据混凝土强度增长情况而定，一般宜为14～21天。 5.横向缩缝质量的影响 设置横向缩缝是为了减小收缩应力和翘曲应力。切缝施工是混凝土施工中的一个重要环节，如不加强控制，极易引发裂缝。 （1）切割时间。当混凝土达到设计强度的25％～30％时，应采用切缝机进行切割。切缝太早，粗骨料会从砂浆中跳脱；切缝太晚，如果产生的拉应力大于混凝土容许值，混凝土板就会开裂。气温高，混凝土强度增长快，切割时间要提早。温差大，切割时间也要提早。切缝时间一般遵循的原则是“能切就切，宁早勿晚”。切缝机，宜采用机型小、转速快、振动小的，在混凝土浇筑几小时内即可切割。 （2）切割深度。切缝深度应控制为板厚的1／4～1／5.切得太深，板间的传荷能力难以得到保证。切得太浅，混凝土截面的强度削弱得不够，面层上会产生不规则裂缝 （3）接缝料。接缝料是保证混凝土板正常使用的主要组成部分，如处理不好，则极易出现问题。6.拉杆和传力杆的影响 胀缝传力杆的质量控制主要有两点：一是传力杆的一端应涂沥青，且加管套，以保证其伸缩距离；二是传力杆必须与路面平行，以保证其伸缩方向。前
常见混凝土裂缝及处理方法 混凝土是一种由砂石骨料、水泥、水及其他外加材料混合而成的非均质脆性材料。由于混凝土施工、本身变形和约束等一系列问题，使混凝土裂缝成为土木、水利、桥梁、隧道等工程中最常见的工程病害。它的出现不仅会降低建筑物的抗渗能力，影响建筑物的使用功能，而且会引起钢筋的锈蚀，混凝土的碳化，降低材料的耐久性，影响建筑物的承载能力，因此要对混凝土裂缝进行认真研究、区别对待，采用合理的方法进行处理，保证建筑物和构件安全、稳定的工作。 二混凝土裂缝产生的主要原因 在施工和使用过程中，混凝土结构开裂的原因很多，当发生温度和湿度变化、结构受荷、地基不均匀沉降，施工方式不当时，都非常容易产生裂缝，具体原因有以下几方面： 1、设计不当产生的裂缝 为追求建筑物的外观样式，建筑物表面存在过多凹凸角，产生的凹角应力集中容易导致出现裂缝；一些超长建筑物，很易出现伸缩裂缝；此外，因设计的承重板件厚度太小，刚度减弱，板中受拉钢筋和受压混凝土应力增大，致使板件出现穿透性裂缝也比较常见。 2、混凝土材料使用不当产生的裂缝 使用混凝土收缩性较高的矿渣水泥、快硬水泥、低热水泥及
水泥标号低或水灰比高均易产生裂缝。 3、地基变形产生的裂缝 当建筑物建于土质差别较大或软弱土质上，基础深浅不一，相邻部分的高度、荷重、结构刚度差别较大或是建筑物平面形状复杂、立面变化过大、长度过大等原因都会导致基础不均匀沉降。 4、施工工艺不当产生的裂缝 （1）水泥、砂、石等质量不好是引起裂缝较常见的因素。若工程上用了这些不合格的材料就会导致“豆腐渣工程”。 （2）混凝土是一种人造混合材料，其质量好坏的一个重要标志是成型后混凝土的均匀性和密实程度。因此混凝土的搅拌、运输、浇灌、振实各道工序中的任何缺陷和疏漏，都可能产生裂缝。 （3）水分蒸发、混凝土干缩通常是导致混凝土裂缝的重要原因。混凝土养护，特别是早期养护质量与裂缝关系密切，早期表面干燥可使其内外温度相差较大很容易产生裂缝。 （4）模板构造不当，漏水、漏浆、支撑刚度不足、支撑的地基下沉，过早拆模等都有可能造成混凝土开裂。 5、其他原因产生的裂缝 （1）温度应力引起裂缝：目前温度裂缝产生主要原因是由温差造成的。 （2）收缩引起裂缝：收缩有很多种，包括干燥收缩、塑性收缩、自身收缩、碳化收缩等。
混凝土裂缝的预防和处理措施 一、前言 混凝土结构在建设和使用过程中出现不同程度、不同形式的裂缝，这是一个相当普遍的现象。由于混凝土施工和本身变形、约束等一系列问题，硬化成型的混凝土中存在着众多的微孔隙、气穴和微裂缝，正是由于这些初始缺陷的存在才使混凝土呈现出一些非均质的特性。微裂缝通常是一种无害裂缝，对混凝土的承重、防渗及其他一些使用功能不产生危害。但是在混凝土受到荷载、温差、湿度、地基变形以及碱骨料反应等作用之后，微裂缝就会不断的扩展和连通，最终形成我们肉眼可见的宏观裂缝，也就是混凝土工程中常说的裂缝。混凝土建筑和构件通常都是带缝工作的，由于裂缝的存在和发展通常会使内部的钢筋等材料产生腐蚀，降低钢筋混凝土材料的承载能力、耐久性及抗渗能力，影响建筑物的外观、使用寿命，严重者将会威胁到人们的生命和财产安全。很多工程的失事都是由于裂缝的不稳定发展所致。 近代科学研究和大量的混凝土工程实践证明，在混凝土工程中裂缝问题是不可避免的，在一定的范围内也是可以接受的，只是要采取有效的措施将其危害程度控制在一定的范围之内。钢筋混凝土规范也明确规定：有些结构在所处的不同条件下，允许存在一定宽度的裂缝。但在施工中应尽量采取有效措施控制裂缝产生，使结构尽可能不出现裂缝或尽量减少裂缝的数量和宽度，尤其要尽量避免有害裂缝的出现，从而确保工程质量。 二、混凝土工程中常见裂缝及预防 1. 温度裂缝及预防 温度裂缝多发生在大体积混凝土表面或温差变化较大地区的混凝土结构中。混凝土浇筑后,在硬化过程中,水泥水化产生大量的水化热，导致内部温度急剧上升，而混凝土表面散热较快，这样就形成内外的较大温差，较大的温差造成内部与外部热胀冷缩的程度不同，使混凝土表面产生一定的拉应力。当拉应力超过混凝土的抗拉强度极限时，混凝土表面就会产生裂缝，这种裂缝多发生在混凝土施工中后期。温度裂缝的走向通常无一定规律，大面积结构裂缝常纵横交错；梁板类长度尺寸较大的结构，裂缝多平行于短边；深入和贯穿性的温度裂缝一般与短
混凝土裂缝处理专项方案 一、工程概况 1.张江中区B-3-6地块研发楼项目由5栋办公楼（A~E栋）和中间环形中庭（F栋）组成，5栋办公楼分别为A～E栋办公楼，7～10层，高度为28.3m～44.3m,采用框剪结构，中间环形中庭为F栋中庭，为五个办公楼空间联系部分，3层，高度为40.3m，结构形式采用钢框架支撑结构，屋盖为网架结构。 2.在主体混凝土结构工程施工过程中，B楼二层楼面板轴线B-12~B-13之间处出现微裂缝。为保证工程质量，满足主体验收创优条件，对本工程的裂缝进行专项处理。 二、裂缝分类及处理 1.宽度≤0.3毫米的非贯穿裂缝，对结构承载力及持久强度无有害影响，可不作处理。 2.宽度>0.3毫米的非贯穿裂缝会引起钢筋锈蚀，影响结构持久承载力，采用表面涂抹砂浆法处理。 3.不成片、分散的贯穿性裂缝会引起钢筋锈蚀，影响使用功能，采用改性环氧树脂灌浆法处理。 本工程B楼二层楼面板轴线B-12~B-13之间处出现微裂缝局部属于贯穿性裂缝，故采取环氧树脂灌浆法处理。若其他区域再出现裂缝已按以上三类分别处理。 三、裂缝产生原因分析 1.混凝土质量和性能不达标,坍落度过大、使用低性能外掺济,导致裂缝。 泵送商品混凝土进行浇筑,其坍落度大,流动性好,但也易产生局部
粗骨料少、砂浆多的现象,加之商品砼厂商为降低价格和成本使用低档原材料忽视了混凝土的品质,导致性能下降。混凝土强度值对水灰比的变化十分敏感,基本上是水和水泥计量变动对强度影响的叠加。因此,水、水泥、外掺混合材料、外加剂溶液的计量偏差,将直接影响混凝土的强度。如含泥量大的粉砂配制的混凝土收缩大,抗拉强度低,脱水干缩时容易因塑性收缩而产生裂缝。 2.施工中过分振捣,模板、垫层过于干燥导致楼板裂缝 混凝土浇筑振捣后,粗骨料沉落挤出水分、空气,表面呈现泌水而形成竖向体积缩小沉落,造成表面砂浆层,它比下层混凝土有较大的干缩性能,待水分蒸发后,易形成凝缩裂缝。而模板、垫层在浇筑混凝土之间洒水不够,过于干燥,则模板吸水量大,引起混凝土的塑性收缩,产生裂缝。 3. 上人过早施工、加荷导致裂缝 为了抢工期,赶进度,在刚浇好的现浇板上或混凝土尚处在初凝和终凝阶段,就任意踩踏,搬运材料,集中堆放钢管、钢筋板等。过早的加荷引起不规则的受力裂缝。这些裂缝一旦形成,就难于闭合,形成永久性裂缝。 4.混凝土养护不当导致楼板裂缝 养护不当也是造成裂缝的主要原因。过早养护会影响混凝土的胶结能力。过迟养护,混凝表面游离水分蒸发过快,水泥缺乏必要的水化水,而产生急剧的体积收缩,此时混凝土早期强度低,不能抵抗这种应力而产生开裂。另外过度的抹平压光会使混凝土的细骨料过多地浮到表面,形成含水量很大的水泥浆层,水泥浆中的氢氧化钙与空气中二氧化碳作用生成碳酸钙,引起表面体积碳水化收缩,导致混凝土板表面龟裂。 5.板筋下沉导致楼板裂缝 不重视保护板面上层负筋的正确位置,施工人员野蛮操作,任意踩踏钢筋,致使负筋下陷,保护层过大,浇筑前及浇筑中也不及时进行整修,减
摘要 混凝土的裂缝问题是一个普遍存在而又难于解决的工程实际问题。本文从设计、材料、配合比、施工现场养护等方面对混凝土工程中常见的一些裂缝的成因进行了分析探讨。针对混凝土裂缝产生的原因，在混凝土结构设计、混凝土材料选择、配合比优化、以及施工现场的养护等方面提出了控制裂缝发展的措施。依据相关文献，并总结了混凝土裂缝的处理方法：表面处理法、填充法、灌浆法、结构补强法、混凝土置换法、电化学防护法、仿生自愈合法等。 关键词：混凝土，裂缝，成因，控制
目录 第1章概述 (7) 1.1 课题的提出 (7) 1.2 本论文的研究内容 (7) 1.3本论文的研究方法 (8) 第2章裂缝的成因 (8) 2.1 设计原因 (9) 2.2 材料原因 (9) 2.3 混凝土配合比设计原因 (10) 2.4 施工及现场养护原因 (10) 2.5使用原因(外界因素) (11) 第3章裂缝的控制措施 (11) 3.1 设计方面 (11) 3.1.1 设计中的‘抗’与‘放’ (11) 3.1.2尽量避免结构断面突变带来应力集中 (11) 3.1.3采用补偿收缩混凝土技术 (12) 3.1.4 设计上要注意容易开裂部位 (12) 3.1.5 重视构造钢筋 (13) 3.2 材料选择 (13) 3.3 混凝土配合比设计 (13) 3.4 施工方面 (14) 3.4.1 模板的安装及拆除 (14) 3.4.2 混凝土的制备 (15) 3.4.3 混凝土的运输 (15) 3.4.4 混凝土的浇筑 (16)
3.4.5 混凝土的养护 (17) 3.5 管理方面 (18) 3.6 环境方面 (18) 第4章混凝土裂缝的处理方法 (19) 4.1 混凝土裂缝的处理方法 (19) 4.1.1.表面处理法 (19) 4.1.2填充法 (19) 4.1.3灌浆法 (19) 4.1.4.结构补强法 (19) 4.1.5混凝土置换法 (20) 4.1.6电化学防护法 (16) 4.1.7仿生自愈合法 (20) 第5章结论 (20) 5.1 混凝土裂缝产生原因 (20) 5.2 混凝土裂缝的控制措施 (21) 5.3 混凝土裂缝的处理方法 (21) 参考文献 (23)
1引言 混凝土是目前用量最大的一种建筑材料,广泛应用于工业与民用建筑、农林与城市建设、水利与海港工程。然而,许多混凝土结构在建设与使用过程中出现了不同程度、不同形式的裂缝。这不仅影响建筑物的外观,更危及建筑物的正常使用和结构的耐久性。因此,裂缝问题倍受人们关注。近年来,随着预拌混凝土的大力推广应用以及结构形式日趋大型化、复杂化,使得这一问题变得更为突出。然而,混凝土结构的裂缝是一个相当普遍的现象,大量工程实践以及近代科学关于混凝土强度的细观研究都表明结构物的裂缝是不可避免的,它是材料的一种特性。因此,科学地对待裂缝问题是在对裂缝进行分类、研究的基础上,采取有效的措施,将裂缝的有害程度控制在允许的范围内。本文将就混凝土结构中常见裂缝的成因、控制措施以及修补方法作一些浅要分析。 2混凝土裂缝的分类 2·1按裂缝的成因划分 根据混凝土裂缝产生的原因,可分为结构性裂缝与非结构性裂缝两大类。 (1)结构性裂缝由各种外荷载引起的裂缝,也称荷载裂缝。它包括由外荷载的直接应力引起的裂缝和在外荷载作用下结构次应力引起的裂缝。 (2)非结构性裂缝由各种变形变化引起的裂缝。它包括温差,干缩湿胀和不均匀沉降等因素引起的裂缝。这类裂缝是在结构的变形受到限制时引起的内应力造成的。从国内外的研究资料以及大量的工程实践看,非结构性裂缝在工程中占了绝大多数,约为80%,其中以收缩裂缝为主导[1~5]。 2·2按裂缝产生的时间划分 (1)施工期间出现的裂缝[2,4]包括塑性收缩裂缝、沉降收缩裂缝、干燥收缩裂缝、自身收缩裂缝、温度裂缝、施工操作不当出现的裂缝、早期冻胀作用引起的裂缝以及一些不规则裂缝。 (2)使用期间出现的裂缝[4]包括钢筋锈蚀膨胀产生的裂缝、盐碱类介质及酸性侵蚀气液引起的裂缝、冻融循环造成的裂缝、碱骨料反应引起的裂缝以及循环动荷载作用下损伤累积引起的裂缝等。 2·3按裂缝的形状划分 裂缝按形状可分为[4]:①纵向裂缝,平行于构件底面,顺筋分布,主要由钢筋锈蚀作用引起:②横向裂缝,垂直于构件底面,主要由荷载作用、温差作用引起;③剪切裂缝,由于竖向荷载或震动位移引起;④斜向裂缝、八字形或倒八字形裂缝,常见于墙体混凝土梁,主要因地基的不均匀沉降以及温差作用引起;⑤X形裂缝,常见于框架梁、柱的端头以及墙面上,由于瞬间的撞击作用或者地震荷载作用引起;⑥各种不规则裂缝,如反复冻融或火灾等引起的裂缝。此外,还有因混凝土拌和或运输时间过长引起的网状裂缝,现浇楼板四角出现的放射状裂缝或板面出现的十字形裂缝等等。 2·4按裂缝的发展状态划分 根据裂缝所处的运动状态及其发展趋势,可分为以下两类: (1)稳定裂缝这种裂缝不影响持久应用,包括两类。一类是在运动过程中可以自愈合的裂缝,常见于一些新建的防水工程中,这是由于裂缝处水泥颗粒在渗漏过程中与水进一步化合,析出Ca(OH)2晶体且部分Ca(OH)2又与溶解在水中的CO2发生碳化反应形成CaCO3结晶,两者形成的凝胶物质将胶合裂缝封闭,从而渗漏停止,裂缝达到自愈。另一类是处于稳定运动中的裂缝,如在周期性荷载作用下产生的周期性扩展和闭合的裂缝。
XXXXXXXXXXXXXX工程 混凝土防裂方案 编制 审核 审批 XXXXXXX项目部 年月日
目录 一.工程概况 (1) 二.施工准备 (1) 三.施工方法 (1) 四.预防措施 (3) ㈠.商品混凝土的性能改善 (4) ㈡.施工中应采取的主要技术措施 (4) 五.对裂缝的弥补处理措施 (7)
一、工程概况 XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX 二、施工准备 本工程混凝土强度图纸设计： XXXXXXXXXXXXX 三、施工方法 1、混凝土裂缝问题是混凝土工程中普遍存在的技术问题，尤其是商品混凝土（特别是泵送混凝土）防裂问题。商品砼可自动化生产，原材料计量准确，节约人力、物力、施工工期，减少噪声。因具备这些优点，商品混凝土被广泛使用。但是商品砼楼板在实际应用中普遍存在产生裂缝的情况。特别是大流动性泵送商品砼楼板，控制泵送商品混凝土裂缝，应从商品混凝土的生产和施工及设计等几个方面采取相应的技术措施。混凝土结构发生裂缝的原因，总体可分为三类，因此针对此缺点的产生原因与防治措施如下： (一)、混凝土选材和混凝土生产。如所用水泥的保水性差、泌水性大、收缩率大、水化热大，所用骨料的级配不合理、含泥量高；或混凝土配合比不合理、水灰比过大、混凝土坍落度控制不当等等。这些均易导致混凝土结构出现裂缝。 （二）、混凝土施工技术和质量。如混凝土的施工工艺不合理、振捣不好、养护不当、拆模过早、施工荷载作用等，均易造成混凝土裂缝。
（三）、设计因素。如钢筋混凝土配筋率较高，钢筋过密，当石子尺寸偏大时混凝土常常难以灌注，使其均质性差，易造成收缩不匀而开裂。本工程每个工作面面积较大，一次连续浇筑混凝土量大，结构配筋率大。经综合考虑，选用了泵送商品混凝土，其坍落度控制在16cm~18cm； 在实际施工中采取以下技术措施： 1、在柱角四周原附加钢筋上面，铺设L=1500?6的辐射钢筋，以减少柱角四周的裂缝。 2、商品混凝土搅拌采用保水性好、干缩值小且质量稳定的42.5#普硅水泥；混凝土水灰比、水泥用量控制在配合比数值以内，掺入适量添加剂，改善混凝土和易性和可泵送性，减少混凝土干缩。采用缓凝高效减水剂，有效减少混凝土用水量,避免混凝土出现泌水离析,并将初凝时间控制在5~6h、终凝时间控制在7~8h。粗骨料采用10~30mm连续级配的碎石,含泥量小于1%;细集料选用细度模数为 2.4~2.7，级配良好的中砂，其含泥量小于2%，并适当降低砂率。 3、在混凝土运输到场后对混凝土坍落度进行抽查，严防坍落度过大。 4、在混凝土浇注过程中，柱、梁、板一次浇筑完成，不留施工缝；并确保振捣密实。 5、在混凝土初凝后、终凝前做好二次抹面，在终凝前用湿草包覆盖，派专人洒水；并在混凝土梁侧面、底板也作好养护工作，保证混凝土表面处于足够的湿润状态，养护最终持续14天。
混凝土裂缝成因分析及控制方法 摘要：混凝土结构裂缝是当今工程领域非常难以解决的一个问题，如果施工中混凝土常常出现裂缝就会影响到结构的整体性和耐久性。结合实际经验，从建筑构件、温度变化、体积收缩和施工操作等方面分析了施工期混凝土裂缝产生原因和影响因素，提出了施工期混凝土裂缝的控制技术，对在施工期如何进行混凝土裂缝控制的研究和实践有一定的指导意义。 关键词：混凝土施工；温度裂缝；裂缝控制；防治措施 1 混凝土施工中常见裂缝 1．1干缩裂缝 干缩裂缝多出现在混凝土养护结束后的一段时间或是混凝土浇筑完毕后的一周左右。水泥浆中水分的蒸发产生干缩，且这种收缩是不可逆的。干缩裂缝的产生主要是由于混凝土内外水分蒸发程度不同而导致变形不同的结果：混凝土受外部条件的影响，表面水分损失过快，变形较大，内部湿度变化较小变形较小，较大的表面干缩变形受到混凝土内部约束，产生较大拉应力而产生裂缝。相对湿度越低，水泥浆体干缩越大，干缩裂缝越易产生。干缩裂缝多为表面性的平行线状或网状浅细裂缝，宽度多在0．05～0．2mm之问，大体积混凝土中平面部位多见，较薄的梁板中多沿其短向分布。干缩裂缝通常会影响混凝土的抗渗性，引起钢筋的锈蚀影响混凝土的耐久性，在水压力的作用下会产生水力劈裂影响混凝土的承载力等等。混凝土干缩主要和混凝土的水灰比、水泥的成分、水泥的用量、集料的性质和用量、外加剂的用量等有关。 1.2塑性收缩裂缝 塑性收缩是指混凝土在凝结之前，表面因失水较快而产生的收缩。塑性收缩
裂缝一般在干热或大风天气出现，裂缝多呈中间宽、两端细且长短不一，互不连贯状态。较短的裂缝一般长20~30cm，较长的裂缝可达2～3IT1，宽l～5mm。其产生的主要原因为：混凝土在终凝前几乎没有强度或强度很小，或者混凝土刚刚终凝而强度很小时，受高温或较大风力的影响，混凝土表面失水过快，造成毛细管中产生较大的负压而使混凝土体积急剧收缩，而此时混凝土的强度又无法抵抗其本身收缩，因此产生龟裂。影响混凝土塑性收缩开裂的主要因素有水灰比、混凝土的凝结时间、环境温度、风速、相对湿度等等。 1.3沉陷裂缝 沉陷裂缝的产生是由于结构地基土质不匀、松软，或回填土不实或浸水而造成不均匀沉降所致；或者因为模板刚度不足，模板支撑问距过大或支撑底部松动等导致，特别是在冬季，模板支撑在冻土上，冻土化冻后产生不均匀沉降，致使混凝土结构产生裂缝。此类裂缝多为深进或贯穿性裂缝，其走向与沉陷情况有关，一般沿与地面垂直或呈30~45°角方向发展，较大的沉陷裂缝，往往有一定的错位，裂缝宽度往往与沉降量成正比关系。裂缝宽度受温度变化的影响较小。地基变形稳定之后，沉陷裂缝也基本趋于稳定。 1.4温度裂缝 在大体积混凝土结构中，温度应力变化及温度控制具有重要意义。这主要是由于两方面的原因：首先，在施工中混凝土常常出现温度裂缝，影响到结构的整体强度和耐久性；其次，在使用过程中，温度变化对结构的应力状态具有显著的不容忽视的影响。混凝土施工中产生裂缝有多种原因，主要是温度和湿度的变化、混凝土的脆性和不均匀性，以及结构不合理、原材料不合格（如碱骨料反应）、模板变形、基础不均匀沉降等。混凝土硬化期间水泥放出大量水化热，内部温度不断上升，在后期降温过程中，由于表面温度散失较快，受到内部混凝土或基础的约束，使混凝土表面产生拉应力。当拉应力超过混凝土的抗拉强度时，即会出现温缩开裂。即使混凝土的内部湿度变化很小或变化较慢，但表面湿度变化较大
山西水利职业技术学院 实习报告 题目浅析混凝土裂缝的成因与控制 姓名：樊晋 学号：20131531424 专业：工程造价 报告提交日期：2016年6月12日
摘要 混凝土的裂缝问题是一个普遍存在而又难于解决的工程实际问题。 本文从设计、材料、配合比、施工现场养护等方面对混凝土工程中常见的一些裂缝的成因进行了分析探讨。针对混凝土裂缝产生的原因，在混凝土结构设计、混凝土材料选择、配合比优化、以及施工现场的养护等方面提出了控制裂缝发展的措施。 依据相关文献，并总结了混凝土裂缝的处理方法：表面处理法、填充法、灌浆法、结构补强法、混凝土置换法、电化学防护法、仿生自愈合法等。 关键词：混凝土，裂缝，成因，控制 1
山西水利职业技术学院（太原校区）毕业实习报告 目录 摘要 (1) 第1章概述 (4) 1.1 课题的提出: (4) 1.2 本论文的研究内容: (4) 第2章裂缝的成因 (5) 2.1 设计原因 (5) 2.2 材料原因 (6) 2.3 混凝土配合比设计原因 (6) 2.4 施工及现场养护原因 (6) 2.5使用原因(外界因素) (7) 第3章裂缝的控制措施 (8) 3.1材料选择 (8) 3.2 混凝土配合比设计 (8) 3.3 施工方面 (9) 3.3.1 模板的安装及拆除 (9) 3.3.2 混凝土的制备 (10) 3.4.3 混凝土的运输 (10) 3.4.4 混凝土的浇筑 (10) 3.4.5 混凝土的养护 (12) 3.4 管理方面 (13) 3.6 环境方面 (13) 第4章混凝土裂缝的处理方法 (14) 4.1 混凝土裂缝的处理方法 (14) 4.1.1.表面处理法 (14) 4.1.2填充法 (14) 4.1.3灌浆法 (14) 4.1.4.结构补强法 (14) 4.1.5混凝土置换法 (14) 2
泉州晋江滨江商务区池店安置房三期工程第一标段 地下室混凝土裂缝处理方案 1、裂缝宽度小丁0.3mm的可采用6202胶泥等封闭。 2、裂缝宽度大丁0.3mm进行化学灌浆处理，做法如下： (1) 凿缝：沿裂缝进行剔凿，根据开裂情况凿出宽、深各15?20mm的V 型槽。 (2) 埋设灌浆管：沿裂缝方向每隔50cm钻孔一处，埋设灌浆嘴，用胶固定住。 (3) 封闭裂缝：用结构胶骑缝反复刮实，同时封闭周围裂缝及分支裂缝。 (4) 吹气试压：补封漏气部位。 (5) 灌浆：配制灌浆液注入灌浆器，由空压机加压0.2MPa ,从一端灌浆嘴起进行灌浆，一般从邻近灌浆嘴溢出灌浆液后停止灌浆，并封闭灌浆嘴，依次进行下次灌浆。 (6) 拆嘴，封闭灌浆嘴。 3、稍深一些的裂缝，沿裂缝凿去薄弱部分，用水冲洗后，用1: 2水泥砂浆修补。裂缝 较深：注射环氧树脂黏合剂。注射前，用电吹风吹干裂缝，然后用注射器把黏合剂缓慢注入，至全部充满。裂缝口扩成v型，用毛刷活除粉末，用电吹风吹干，在扩口内填入环氧树脂胶泥即可。 4、对丁一般混凝土楼板表面的龟裂，可先将裂缝活洗干净，待干燥后用环氧浆液 灌缝或用表面涂刷封闭。施工中若在终凝前发现龟裂时，可用抹压一遍处理。 5、其它一般裂缝处理，其施工顺序为：活洗板缝后用1: 2或1:1水泥砂浆袜缝，压 平■养护。 6、当裂缝较大时，应沿裂缝凿八字形凹槽，冲洗干净后，用1: 2水泥砂浆袜平，也可 以采用环氧胶泥嵌补。 7、当楼板出现裂缝面积较大时，应对楼板进行静载试验，检验其结构安全性，必要时 可在楼板上增做一层钢筋网片，以提高板的整体性。 8、通长、贯通的危险结构裂缝，裂缝宽度大丁0. 3mm勺，采用结构胶粘扁钢加固补强。
墙体或混凝土裂缝控制与措施毕业论文 裂缝产生的原因 裂缝产生的原因可以分为两类：（1）结构性裂缝是由于外荷载引起的，包括常规结构计算中的主要应力以及其他的结构次应力造成的受裂缝；（2）材料型裂缝，是由于非受力变形变化引起的，主要是由温度应力和混凝土的收缩引起的；（3）施工原因。 1.1 温度裂缝 温度裂缝产生的主要原因是外温差引起的温度应力。大体积混凝土由于水泥水化过程产生的水化热积累，浇筑后3～4d混凝土部温度急剧上升引起的混凝土膨胀变形，混凝土部应力表现为压应力，此时混凝土的弹性模量很小，由于温度变化引起的受基础混凝土膨胀变形仍旧很小。温度峰值过后，混凝土由升温期转为降温期，混凝土开始收缩，部应力表现为拉应力。此时混凝土的弹性模量较大，降温引起的受约束的收缩变形会产生相当大的拉应力，当拉应力超过混凝土同龄期的抗拉强度时，就会产生温度裂缝，对混凝土结构产生不同程度的危害。此外，在混凝土部温度较高时，外部环境温度低或气温骤降期间，外温差过大在混凝土表面也会产生较大的拉应力而出现表面裂缝。 1.2 收缩裂缝 收缩裂缝包括干燥收缩，塑性收缩、自身收缩、碳化收缩等。这里主要介绍干燥收缩和塑性收缩。 1.2.1 干燥收缩 干燥收缩多出现在混凝土养护结束后的一段时间或混凝土浇筑完毕后的一周左右。干缩裂缝产生的主要原因；混凝土受外部环境影响，表面水分损失过快，变性过大，部混凝土变性较小，较大的表面干缩变形受到混凝土部约束，产生较大的拉应力而产生裂缝。相对湿度越低，水泥浆体干缩越大，干缩裂缝越易产生。混凝土干缩主要与混凝土水灰比、水泥成分、水泥用量，集料性质和用量，外加剂用量等有关。 1.2.2 塑性收缩 塑性收缩是混凝土终凝前，表面因失水过快而产生的收缩，一般在干热或大风天气出现。影响混凝土塑性收缩开裂的主要因素，由水灰比、混凝土的凝结时间、环境湿度、风速、相对湿度等。 1.2.3早龄期收缩 早龄期收缩特指混凝土浇筑后3d的干燥收缩值（包括干燥收缩），文献【5】的研究表明，混凝土浇筑后早期得不到有效地保湿养护，那么早龄期，尤其是第1天的干缩被大大加剧了2. 外墙裂缝的产生原因 外墙裂缝除了以上介绍的原因外还有，就是局部设计的缺陷 2．1局部节点设计缺陷 ①保温设计中常常忽视对结构挑出部位，如阳 光、雨罩，靠外墙阳台栏板、空调室外机隔板、附 壁柱、凸窗、装饰线、靠外墙阳台分户隔墙、檐沟、 女儿墙外侧及压顶等部位的保湿。
混凝土裂缝的控制及处理方法 混凝土裂缝的成因 混凝土裂缝的形式和种类很多，有设计方面的原因，但更多的是施工过程的各种因素组合产生的。要根本解决混凝土裂缝问题，还需要从混凝土裂缝的形成原因入手，正确判断和分析混凝土裂缝的成因是有效地控制和减少混凝土裂缝产生色最有效的途径。 混凝土的收缩 收缩是混凝土的一个主要特性，对混凝土的性能有很大的影响。由于收缩而产生的微观裂缝一旦发展，就会引起结构的开裂、变形和破坏。产生收缩裂缝的原因，一般认为在施工阶段因为水泥水化热以及外部气温的作用引起混凝土收缩而产生的裂缝，多为规则的形状，很少交叉，通常发生在结构的变截面处，与受力钢筋平行。收缩裂缝多发生在大体积混凝土构件中，如梁、板、柱等块体构件。混凝土材料以及配合比 配合比设计不当直接影响混凝土的抗拉强度，是造成混凝土开裂不可忽视的原因。配合比不当是指水泥用量过大、水灰比大、含砂率不适当、骨料种类不佳、外加剂不当等，它们是相互关联的。曾经有关资料显示：用水量不变，水泥用量每增加10%，混凝土收缩增加5%；水泥用量不变时，用水量每增加10%，混凝土强度降低20%，混凝土与钢筋的粘结力降低0%。通过其配合比可总结为以下几点。 ●粗细集料含泥量过大，造成混凝土收缩增大。集料颗粒级配不良或采取不恰当的间断级配，容易造成混凝土收缩的增大，诱导裂缝的产生。 ●骨料粒径越细，针片状含量越大，混凝土单方用灰量，用水量增多，收缩量大。 ●混凝土外加剂、掺合量选择不当或掺量不当，严重增加混凝土收缩。 ●水泥品种原因，矿渣硅酸盐水泥收缩比普通硅酸盐水泥收缩大。 ●水泥等级及混凝土强度等级原因：水泥等级越高，细度越细，早强越高对混凝土开裂影响很大。混凝土设计强度等级越高，混凝土脆性越大，越易开裂。施工及现场养护原因 ●现场浇捣混凝土时，振捣或插入不当，漏振或振捣棒抽撤过快，均会影响
浅析混凝土裂缝的原因、预防与处理 内容提要：近几年的城市建设飞速发展，尤其是房屋建筑。在建筑业繁荣的背景下，建筑主管部门受到的投诉也多了起来，特别是住房混凝土的裂缝是最普遍的问题之一。在当前施工中如何克服水泥混凝土裂缝是一件非常重要的事，本文将对水泥混凝土裂缝的成因进行分析，并提出预防措施和处理方法。 主题词：混凝土裂缝原因分析处理 一、混凝土裂缝的分类 混凝土裂缝是混凝土的一种常见病和多发病。病情绝大多数发生于施工阶段，其原因复杂多变，一般可分为微观裂缝和宏观裂缝两大类。 微观裂缝是指肉眼看不到的、砼内部固有的一种裂缝， 它是不连贯的。宽度一般在0.05mm 以下，这种砼本身固有的微观裂缝，荷载不超过设计规定的条件下，一般视为无害。宏观裂缝宽度在0.05mm以上，并且认为宽度小于0.2?0.3mm 的裂缝是无害的，但是这里必须有个前提，即裂缝不再扩展，为最终宽度。二、混凝土裂缝的成因 裂缝产生的形式和种类很多，有设计方面的原因，但更多的是施工过程的各种因素组合产生的，要根本解决混凝土中裂缝问题，还是需要从混凝土裂缝的形成原因人手。正确判断和分析混凝土裂缝的成因是有效地控制和减少混凝土裂缝产生的最有效的途径。（一）砼的收缩
收缩是砼的一个主要特性，对砼的性能有很大影响。由于收缩而产生的微观裂缝一旦发展，则有可能引起结构物的开裂、变形甚至破坏。产生收缩裂缝的原因，一般认为在施工阶段因水泥水化热及外部气温的作用引起砼收缩而产生的裂缝。多为规则的条状，很少交叉。常发生在结构变截面处，往往与受力钢筋平行。收缩裂缝多发生在大体积砼中，梁、板、柱等小块体构件，预应力构件极少产生收缩裂缝。砼收缩裂缝危害较大，尤其是暴露在大气中的构筑物，影响更大。如不加以防止，可能会造成严重后果。（二）混凝土材料及配合比1．配合比设计不当直接影响砼的抗拉强度，是造成砼开裂不可忽视的原因。配合比不当指水泥用量过大，水灰比大，含砂率不适当，骨料种类不佳，选用外加剂不当等，这几个因素是互相关联的。有关试验资料显示：用水量不变时，水泥用量每增加10%，混凝土收缩增加5%；水泥用量不变时，用水量每增加10%，混凝土强度降低20%，混凝土与钢筋的粘结力降低10%。青岛市近两年发现不少商品混凝土浇捣的楼板出现裂缝，总结的原因有如下方面：1．粗细集料含泥量过大，造成混凝土收缩增大。集料颗粒 级配不良或采取不恰当的间断级配，容易造成混凝土收缩的增大，诱导裂缝的产生。 2．骨料粒径越细、针片含量越大，混凝土单方用灰量、用水量增多，收缩量增大。 3．混凝土外加剂、掺和料选择不当、或掺量不当，严重增加混凝土收缩。
