普通焊接就是金属材料焊接后没有经过内部缺陷的损伤检查；
探伤焊接就是金属材料在焊接过程或焊接后，使用特殊的探测方法来探测金属材料或部件内部的裂纹或缺陷。

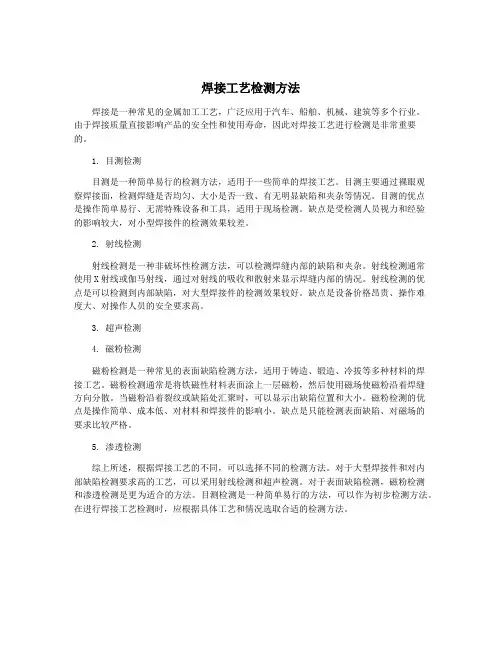

常用的探伤方法有：X光射线探伤、超声波探伤、磁粉探伤、渗透探伤、涡流探伤、γ射线探伤、萤光探伤、着色探伤等方法。
一、什么是无损探伤
答：无损探伤是在不损坏工件或原材料工作状态的前提下，对被检验部件的表面和内部质量进行检查的一种测试手段。
二、常用的探伤方法有哪些
答：常用的无损探伤方法有：X光射线探伤、超声波探伤、磁粉探伤、渗透探伤、涡流探伤、γ射线探伤、萤光探伤、着色探伤等方法。
三、试述磁粉探伤的原理
答：它的基本原理是：当工件磁化时，若工件表面有缺陷存在，由于缺陷处的磁阻增大而产生漏磁，形成局部磁场，磁粉便在此处显示缺陷的形状和位置，从而判断缺陷的存在。
四、试述磁粉探伤的种类
1、按工件磁化方向的不同，可分为周向磁化法、纵向磁化法、复合磁化法和旋转磁化法。
2、按采用磁化电流的不同可分为：直流磁化法、半波直流磁化法、和交流磁化法。
3、按探伤所采用磁粉的配制不同，可分为干粉法和湿粉法。
五、磁粉探伤的缺陷有哪些
答：磁粉探伤设备简单、操作容易、检验迅速、具有较高的探伤灵敏度，可用来发现铁磁材料镍、钴及其合金、碳素钢及某些合金钢的表面或近表面的缺陷；它适于薄壁件或焊缝表面裂纹的检验，也能显露出一定深度和大小的未焊透缺陷；但难于发现气孔、夹碴及隐藏在焊缝深处的缺陷。
六、缺陷磁痕可分为几类
答：1、各种工艺性质缺陷的磁痕；
2、材料夹渣带来的发纹磁痕；
3、夹渣、气孔带来的点状磁痕。
七、试述产生漏磁的原因
答：由于铁磁性材料的磁率远大于非铁磁材料的导磁率，根据工件被磁化后的磁通密度B＝μH来分析，在工件的单位面积上穿过B根磁线，而在缺陷区域的单位面积上不能容许B根磁力线通过，就迫使一部分磁力线挤到缺陷下面的材料里，其它磁力线不得不被迫逸出工件表面以外出形成漏磁，磁粉将被这样所引起的漏磁所吸引。
八、试述产生漏磁的影响因素
答：1、缺陷的磁导率：缺陷的磁导率越小、则漏磁越强。
2、磁化磁场强度（磁化力）大小：磁化力越大、漏磁越强。
3、被检工件的形状和尺寸、缺陷的形状大小、埋藏深度等：当其他条件相同时，埋藏在表面下深度相同的气孔产生的漏磁要比横向裂纹所产生的漏磁要小。
九、某些零件在磁粉探伤后为什么要退磁
答：某些转动部件的剩磁将会吸引铁屑而使部件在转动中产生摩擦损坏，如轴类轴承等。某些零件的剩磁将会使附近的仪表指示失常。因此某些零件在磁粉探伤后为什么要退磁处理。
十、超声波探伤的基本原理是什么
答：超声波探伤是利用超声能透入金属材料的深处，并由一截面进入另一截面时，在界面边缘发生反射的特点来检查零件缺陷的一种方法，当超声波束自零件表面由探头通至金属内部，遇到缺陷与零件底面时就分别发生反射波来，在荧光屏上形成脉冲波形，根据这些脉冲波形来判断缺陷位置和大小。
十一、超声波探伤与X射线探伤相比较有何优的缺点
答：超声波探伤比X射线探伤具有较高的探伤灵敏度、周期短、成本低、灵活方便、效率高，对人体无害等优点；缺点是对工作表面要求平滑、要求富有经验的检验人员才能辨别缺陷种类、对缺陷没有直观性；超声波探伤适合于厚度较大的零件检验。
十二、超声波探伤的主要特性有哪些
答：1、超声波在介质中传播时，在不同质界面上具有反射的特性，如遇到缺陷，缺陷的尺寸等于或大于超声波波长时，则超声波在缺陷上反射回来，探伤仪可将反射波显示出来；如缺陷的尺寸甚至小于波长时，声波将绕过射线而不能反射；
2、波声的方向性好，频率越高，方向性越好，以很窄的波束向介质中辐射，易于确定缺陷的位置。
3、超声波的传播能量大，如频率为1MHZ（100赫兹）的超生波所传播的能量，相当于振幅相同而频率为1000HZ（赫兹）的声波的100万倍。
十三、超生波探伤板厚14毫米时，距离波幅曲线上三条主要曲线的关系怎样答：测长线Ф1 х 6 －12dB
定量线Ф1 х 6 －6dB
判度线Ф1 х 6 －2dB
十四、何为射线的“软”与“硬”
答：X射线穿透物质的能力大小和射线本身的波长有关，波长越短（管电压越高），其穿透能力越大，称之为“硬”；反之则称为“软”。
十五、用超生波探伤时，底波消失可能是什么原因造成的
答：1、近表表大缺陷；2、吸收性缺陷；3、倾斜大缺陷；4、氧化皮与钢板结合不好。
十六、影响显影的主要因素有哪些
答：1、显影时间；2、显影液温度；3、显影液的摇动；4、配方类型；5、老化程度。
十七、什么是电磁感应
答：通过闭合回路的磁通量发生变化，而在回路中产生电动势的现象称为电磁感应；这样产生电动势称为感应电动势，如果导体是个闭合回路，将有电流流过，其电流称为感生电流；变压器，发电机、各种电感线圈都是根据电磁感应原理工作。
二十五、简述超生波探伤中，超生波在介质中传播时引起衰减的原因是什么答：1、超声波的扩散传播距离增加，波束截面愈来愈大，单位面积上的能量减少。
2、材质衰减一是介质粘滞性引起的吸收；二是介质界面杂乱反射引起的散射。
二十六、CSK－ⅡA试块的主要作用是什么
答：1、校验灵敏度；2、校准扫描线性。
二十七、影响照相灵敏度的主要因素有哪些
答：1、X光机的焦点大小；2、透照参数选择的合理性，主要参数有管电压、管电流、曝光时间和焦距大小；3、增感方式；4、选用胶片的合理性；5、暗室处理条件；6、散射的遮挡等。
二十八、用超生波对饼形大锻件探伤，如果用底波调节探伤起始灵敏度对工作底面有何要求
答：1、底面必须平行于探伤面；
2、底面必须平整并且有一定的光洁度。
二十九、超声波探伤选择探头K值有哪三条原则
答：1、声束扫查到整个焊缝截面；
2、声束尽量垂直于主要缺陷；
3、有足够的灵敏度。
三十、超声波探伤仪主要有哪几部分组成
答：主要有电路同步电路、发电路、接收电路、水平扫描电路、显示器和电源等部份组成。
三十一、发射电路的主要作用是什么
答：由同步电路输入的同步脉冲信号，触发发射电路工作，产生高频电脉冲信号激励晶片，产生高频振动，并在介质内产生超声波。
三十二、超声波探伤中，晶片表面和被探工件表面之间使用耦合剂的原因是什么
答：晶片表面和被检工件表面之间的空气间隙，会使超声波完全反射，造成探伤结果不准确和无法探伤。
三十三、JB1150－73标准中规定的判别缺陷的三种情况是什么
答：1、无底波只有缺陷的多次反射波。
2、无底波只有多个紊乱的缺陷波。
3、缺陷波和底波同时存在。
三十四、JB1150－73标准中规定的距离――波幅曲线的用途是什么
答：距离――波幅曲线主要用于判定缺陷大小，给验收标准提供依据它是由判废线、定量线、测长线三条曲线组成；
判废线――判定缺陷的最大允许当量；
定量线――判定缺陷的大小、长度的控制线；测长线――探伤起始灵敏度控制线。
三十五、什么是超声场
答：充满超声场能量的空间叫超声场。
三十六、反映超声场特征的主要参数是什么
答：反映超声场特征的重要物理量有声强、声压声阻抗、声束扩散角、近场和远场区。
三十七、探伤仪最重要的性能指标是什么
答：分辨力、动态范围、水平线性、垂直线性、灵敏度、信噪比。
三十八、超声波探伤仪近显示方式可分几种
答：1、A型显示示波屏横坐标代表超声波传递播时间（或距离）纵坐标代表反射回波的高度；2、B型显示示波屏横坐标代表超声波传递播时间（或距离），这类显示得到的是探头扫查深度方向的断面图；3、C型显示仪器示波屏代表被检工件的投影面，这种显示能绘出缺陷的水平投影位置，但不能给出缺陷的埋藏深度。
三十九、超声波探头的主要作用是什么
答：1、探头是一个电声换能器，并能将返回来的声波转换成电脉冲；2、控制超声波的传播方向和能量集中的程度，当改变探头入射角或改变超声波的扩散角时，可使声波的主要能量按不同的角度射入介质内部或改变声波的指向性，提高分辨率；3、实现波型转换；4、控制工作频率；适用于不同的工作条件。
四十、磁粉探头的安全操作要求
答：1、当工件直接通过电磁化时，要注意夹头间的接触不良、或用了太大的磁化电流引起打弧闪光，应戴防护眼镜，同时不应在有可能燃气体的场合使用；2、在连续使用湿法磁悬液时，皮肤上可涂防护膏；3、如用于水磁悬液，设备须接地良好，以防触电；4、在用茧火磁粉时，所用紫外线必须经滤光器，以保护眼睛和皮肤。
四十一、什么是分辨率
答：指在射线底片或荧光屏上能够识别的图像之间最小距离，通常用每1毫米内可辨认线条的数目表示。
四十二、什么是几何不清晰度
答：由半影造成的不清晰度、半影取决于焦点尺寸，焦距和工件厚度。
四十三、为什么要加强超波探伤合录和报告工作
答：任何工件经过超声波探伤后，都必须出据检验报告以作为该工作质量好坏的凭证，一份正确的探伤报告，除建立可靠的探测方法和结果外，很大程度上取决于原始记录和最后出据的探伤报告是非常重要的，如果我们检查了工件不作记录也不出报告，那么探伤检查就毫无意义。
四十四、磁粉探伤中为什么要使用灵敏试片
答：使用灵敏试片目的在于检验磁粉和磁悬液的性能和连续法中确定试件表面有效磁场强度和方向以及操作方法是否正确等综合因素。
四十五、什么叫定影作用
答：显影后的胶片在影液中，分影剂将它上面未经显影的溴化银溶解掉，同时保护住黑色金属银粒的过程叫定影作用。
四十六、着色（渗透）探伤的基本原理是什么
答：着色（渗透）探伤的基本原理是利用毛细现象使渗透液渗入缺陷，经清洗使表面渗透液支除，而缺陷中的渗透残瘤，再利用显像剂的毛细管作用吸附出缺陷中残瘤渗透液而达到检验缺陷的目的。
四十七、着色（渗透）探伤灵敏度的主要因素有哪些
答：1、渗透剂的性能的影响；2、乳化剂的乳化效果的影响；3、显像剂性能的影响；4、操作方法的影响；5、缺陷本身性质的影响。
四十八、在超声波探伤中把焊缝中的缺陷分几类怎样进行分类
答：在焊缝超声波探伤中一般把焊缝中的缺陷分成三类：点状缺陷、线状缺陷、面状缺陷。
在分类中把长度小于10mm的缺陷叫做点状缺陷；一般不测长，小于10mm的缺陷按5mm计。把长度大于10mm的缺陷叫线状缺陷。把长度大于10mm高度大于3mm的缺陷叫面状缺陷。
四十九、胶片洗冲程序如何
答：显影、停影、定影、水洗、干燥。
五十五、超声波试块的作用是什么
答：超声波试块的作用是校验仪器和探头的性能，确定探伤起始灵敏度，校准扫描线性。
五十六、什么是斜探头折射角β的正确值
答：斜探头折射角的正确值称为K值，它等于斜探头λ射点至反射点的水平距离和相应深度的比值。
五十七、当局部无损探伤检查的焊缝中发现有不允许的缺陷时如何办
答：应在缺陷的延长方向或可疑部位作补充射线探伤。补充检查后对焊缝质量仍然有怀疑对该焊缝应全部探伤。
五十八、非缺陷引起的磁痕有几种
答：1、局部冷作硬化，由材料导磁变化造成的磁痕聚集；2、两种不同材料的交界面处磁粉堆积；3、碳化物层组织偏析；4、零件截面尺寸的突变处磁痕；5、磁化电流过高，因金属流线造成的磁痕；6、由于工件表面不清洁或油污造成的斑点状磁痕。
五十九、磁粉检验规程包括哪些内容
答：1、规程的适用范围；2、磁化方法（包括磁化规范、工件表面的准备）；3、磁粉（包括粒度、颜色、磁悬液与荧光磁悬液的配制）。4、试片；5、技术操作；6、质量评定与检验记录。
六十、磁粉探伤适用范围
答：磁粉探伤是用来检测铁磁性材料表面和近表面缺陷的种检测方法。
六十一、超声波探伤仪中同步信号发生器的主要作用是什么它主要控制哪二部分电路工作
答：同步电路产生同步脉冲信号，用以触发仪器各部分电路同时协调工作，它主要控制同步发射和同步扫描二部分电路。
六十二、无损检测的目地
答：1、改进制造工艺；2、降低制造成本；3、提高产品的可能性；4、保证设备的安全运行。
六十三、超声波焊缝探伤时为缺陷定位仪器时间扫描线的调整有哪几种方法答：有水平定位仪、垂直定位、声程定位三种方法。
六十四、试比较干粉法与湿粉法检验的主要优缺点
答：干粉法检验对近表面缺陷的检出能力高，特别适于大面积或野外探伤；湿粉法检验对表面细小缺陷检出能力高，特别适于不规则形状的小型零件的批量探伤
目前，我国汽车制造业主要应用的螺柱焊接技术是短周期拉弧式螺柱焊，辅以相关的自动控制设备，大幅提高了汽车的焊接质量，提升了汽车品质。 螺柱焊接技术由于具有快速、可靠、操作简单和成本低等优点，可替代铆接、钻孔、手工电弧焊和钎焊等连接工艺，可焊接碳钢、不锈钢、铝以及铜及其合金等金属，现在已广泛应用在汽车、船舶制造等领域。我国应用螺柱焊接技术的历史不长，但是随着我国经济的快速发展和制造业水平的不断提高，螺柱焊接技术正被越来越多的国内企业所采用。 螺柱焊接技术及原理 将螺柱或类似的金属柱状物及其他紧固件焊接在工件上的方法称为螺柱焊。实现螺柱焊的方法有多种：电阻焊、摩擦焊、爆炸焊及电弧焊等。目前应用最广泛的方法是电弧法螺柱焊，根据焊接电源的不同，可细分为储能式（电容放电）螺柱焊和拉弧式螺柱焊。 1．储能式螺柱焊 储能式螺柱焊由充电电容放电提供焊接所需的能量，当电容放电时，螺柱和工件之间出现很短时间的电弧，电弧会熔化工件表面和螺柱顶端的少量金属，随后螺柱浸入熔池，熔化金属迅速冷却，形成焊接接头。储能式螺柱焊的焊接时间极短，通常情况下在5ms 之内，无需保护气体；熔池浅，约0.1mm，工件背面无变形、压痕，适于薄板焊接； 可用于焊接碳钢、不锈钢、铝、铜及其合金等金属；板厚与螺柱直径比可达1∶10。 储能式螺柱焊设备根据焊枪的配置不同，可分为接触式和间隙式两种。 接触式螺柱焊依靠焊枪内置弹簧压紧螺柱，工件和螺柱之间的距离由螺柱顶部小凸台来保证，当电容放电时，小凸台迅速气化，螺柱和工件之间出现电弧，电弧产生的热量使螺柱顶部形成熔化层，工件表面形成很浅的熔池。在焊枪内置弹簧压力下，螺柱快速下
渗透检测作业指导书 一、前言 1. 适用范围 1.1本规程适用于金属材料制成的焊接接头及其零部件的着色渗透检测。 1.2 工件焊接方法为手工电弧焊、埋弧自动焊、气体保护焊。 1.3 渗透检测可发现焊接接头及热影响区以及其他受检部位表面开口性裂纹气孔和其他表面开口性缺陷。 2. 参考标准 NB/T47013.5-2015承压设备无损检测。 二、人员 具有无损检测人员渗透1.2.3级（结果评定需有2级或3级）资格。 三、渗透检测系统 1.渗透检测剂 渗透检测剂由清洗剂、渗透剂、显像剂组成。但对同一工件检测时，不同类型的渗透探伤剂不得混用。储存时间超过一年的渗透剂，使用前应用灵敏度试块进行对比试验，以确定渗透、显像时间。 清洗剂：HD-EX （可变） 渗透剂：HD-RS （可变） 显像剂：HD-EV （可变） 2.灵敏度试块：镀铬试块、铝合金对比试块。试块用后应清洗干净，储存在丙酮溶液中。 四、工艺参数与检测要求 1.工艺参数 （1）检测方法：ⅡC-d; （2）渗透剂施加方法： 采用喷涂法，当渗透温度为10-50℃时，渗透时间至少为10min;超出渗透温度都应适当延长渗透时间，若小于10℃时渗透时间至少为20min；大于50℃时应保持所探伤工件表面的湿润时间至少为15min； （3）清洗方法：擦洗、水冲洗均可； （水冲洗则须用实体水柱冲洗，水冲洗的压力应低于0.2Mpa，水温应低于40℃） （4）显像剂施加方法： 采用喷涂法，显像时间不应少于7min； 2.检验标准和验收标准 除非设计文件另有规定或用户另有要求，缺陷评定应按NB/T47013.5-2015标准执行验收标准。 3.灵敏度校验 将镀铬试块与工件一起进行探伤操作，若试块上三处辐射状裂纹都能清晰显示，则认为系统灵敏度合格。否则与试块一起探伤的工件应重新进行探伤。 五、检测顺序 1.表面准备 （1）工件被检表面不得有影响渗透检测的铁锈、氧化皮、铁屑、毛刺及各种有可能影响渗透的保护层； （2）局部检测时，准备工作范围应从检测部位四周向外扩展25mm； 2.预清洗 用清洗剂把被检部位表面的油渍和污垢彻底清除。
螺柱焊机及其焊接工艺 单位：二十二冶市政工程分公司姓名：徐升乾 时间：2010年4月 前言
所谓螺柱焊是指在金属或类似金属件的端面与另一金属工件表面之间产生电弧，待接合面熔化时迅速施加压力，完成焊接的一种方法。螺柱焊接方法起源于1918年,由于这种焊接新技术具有快速、可靠、简化工序、降低成本等一系列优点，因而引起了世界各国的普遍重视，经过不断地改进和完善，特别是二次世界大战后得到了迅速发展，现已广泛应用到桥梁、高速公路、房屋建筑、造船、汽车、电站、电控柜等行业。可焊接低碳钢、不锈钢、低合金钢，铜、铝及其合金材质的螺柱、焊钉、销钉、栓钉等。据报道1），日本园柱头焊钉(栓钉)的年焊接量为6000万个，异型棒状焊钉年焊接量为300万个。可见螺柱焊接在日本钢结构建筑中的应用规模。近年来我国经济建设发展迅速，使用螺柱焊接的领域也越来越广泛，因此有必要对螺柱焊接技术和焊接工艺进行深入研究，以便提高焊接质量，推广普及这种焊接技术。 螺柱焊接技术发展到今天，已经成为西方发达国家的一种基本的热加工方法，螺柱（焊钉）的焊接大约有80%以上是通过螺柱焊机完成的。而我国1986年才在成都试制成功第一台螺柱焊机。至于螺柱焊接技术的应用，还是从上世纪的九十年代才逐步展开的，到现在也只有20来年的历史，因此螺柱焊在我国还是一种刚刚兴起的行业，不论焊接设备，还是焊接工艺都与国外有不少差距。分析这种差距，并逐步缩短这种差距，直至赶超世界水平则是我国螺柱焊接行业的神圣使命。 1.螺柱焊机的分类 螺柱焊机分为电弧螺柱焊机和电容放电螺柱焊机两大类，前者以弧焊整流器作为电源进行焊接，后者则以电容器贮存的能量瞬间放电而进行焊接。两种焊接方式的特点及应用情况见表1。 表1 电弧螺柱焊和电容放电螺柱焊的特点
1. 影响焊接缺陷的因素 （1）材料因素: 所谓材料因素是指被焊的母材和所使用的焊接材料，如焊丝、焊条、焊剂、以及保护气体等。所有这些材料在焊接时都直接参与熔池或熔合区的物理化学反应，其中母材本身的材质对热影双区好性能起音决定性的影响。显然所采用的焊接材料对焊缝金属的成份和性能也是关键的因素。好果焊接材料与母材匹配不当，则不仅可以引起焊接区内的至纹、气孔等各种缺陷，而且也可能可起脆化、软化或耐腐蚀等性能变化。所以，为保证获得良好的焊接接头，必须对材料因素予以充分的重视。 （2）工艺因素： 大量的实践证明，同一种母材在采用不同的焊接方法和工艺措施的条件下，其焊接质量会表现出很大的差别。焊接方法对焊接质量的影响主要可能在两方面：首先是焊接热源的特点，也就是功率密度、加热最高温度、功率大小等，它们可直接改变焊接热循环的各项参数，如线能量大小、高温停留时间、相变温度区间的冷却速度等。这些当然会影响接头的组织和性能;其次是对熔池和附近区域的保护方式，如熔渣保护、气体保护、气-渣联合保护或是在真空中焊接等，这些都会影响焊接冶金过程。显然，焊接热过程和冶金过程必然对接头的质量和性能会有决定性的影响。 2.常见焊接缺陷的原因分析 （1）结晶裂纹 从金属结晶理论知道，先结晶的金属纯度比较高，后结晶的金属杂质较多，
并富集在晶粒周界，而且这些杂质具有较低的熔点，例如，一般碳钢和低合金钢的焊缝含硫量较高时，能形成FeS，而FeS与Fe发生作用形成熔点只有988℃的低熔点共晶。在焊缝金属凝固过程中，低熔点共晶被排挤在晶界上，形成“液态薄膜”由于液态薄膜的存在减弱了晶间之间的结合力，晶粒间界的液态薄膜便成了薄弱地带。又因为焊缝金属在结晶的同时，体积在减小，周围金属的约束引起它的收缩而引起焊缝金属受到拉伸应力的作用下，于是相应地产生了拉伸变形。若此时产生的变形量超过了晶粒边界具有的变形塑性时，即可沿这个薄弱地带开裂而形成结晶裂纹。 可见，产生结晶裂纹的原因就在于焊缝中存在液态薄膜和在焊缝凝固过程中受到拉伸应力共同作用的结果。因此，液态薄膜是产生结晶裂纹的根源，而拉伸应力是产生结晶裂纹的必要条件。 至于近缝区的结晶裂纹，原则上与焊缝上的结晶裂纹时一致的。在焊接条件下，近缝区金属被加热到很高的温度，在熔合区附近达到半熔化状态。当母材金属含有易熔杂质时，那么在近缝区金属的晶界上，同样也会有低熔共晶存在。这时在焊接热的作用下，将会发生熔化，相当于晶粒间的液态薄膜，与此同时，在拉伸应力的作用下就会开裂。 焊缝上的结晶裂纹和近缝区的结晶有着相互依赖和相互影响的关系。近缝区的结晶裂纹可能是焊缝结晶裂纹的起源。 结晶裂纹的影响因素：通过以上分析可知，结晶裂纹的产生取决于焊缝金属在脆性温度区间的塑性和应变，前者取决于冶金因素，后者取决于力的因素。力的主作用是产生结晶裂纹的的必要条件，只有在力的作用下产生的应变超过材料的最大变形能力时，才会开裂。首先需要分析冶金因素。
螺柱焊工艺 所谓螺柱焊是指在金属或类似金属件的端面与另一金属工件表面之间产生电弧，待接合面熔化时迅速施加压力，完成焊接的一种方法。螺柱焊接方法起源于1918年,由于这种焊接新技术具有快速、可靠、简化工序、降低成本等一系列优点，因而引起了世界各国的普遍重视，经过不断地改进和完善，特别是二次世界大战后得到了迅速发展，现已广泛应用到桥梁、高速公路、房屋建筑、造船、汽车、电站、电控柜等行业。可焊接低碳钢、不锈钢、低合金钢，铜、铝及其合金材质的螺柱、焊钉、销钉、栓钉等。据报道1），日本园柱头焊钉(栓钉)的年焊接量为6000万个，异型棒状焊钉年焊接量为300万个。可见螺柱焊接在日本钢结构建筑中的应用规模。近年来我国经济建设发展迅速，使用螺柱焊接的领域也越来越广泛，因此有必要对螺柱焊接技术和焊接工艺进行深入研究，以便提高焊接质量，推广普及这种焊接技术。 螺柱焊接技术发展到今天，已经成为西方发达国家的一种基本的热加工方法，螺柱（焊钉）的焊接大约有80%以上是通过螺柱焊机完成的。而我国1986年才在成都试制成功第一台螺柱焊机。至于螺柱焊接技术的应用，还是从上世纪的九十年代才逐步展开的，到现在也只有20来年的历史，因此螺柱焊在我国还是一种刚刚兴起的行业，不论焊接设备，还是焊接工艺都与国外有不少差距。分析这种差距，并逐步缩短这种差距，直至赶超世界水平则是我国螺柱焊接行业的神圣使命。 1.螺柱焊机的分类 螺柱焊机分为电弧螺柱焊机和电容放电螺柱焊机两大类，前者以弧焊整流器作为电源进行焊接，后者则以电容器贮存的能量瞬间放电而进行焊接。两种焊接方式的特点及应用情况见表1。 表1 电弧螺柱焊和电容放电螺柱焊的特点 焊接方式焊接时间tw ms 可焊螺柱直径d mm 焊接电流I A 保护方式最低板厚 电弧螺柱焊瓷环保护＞100 3～25 300～3000 瓷环 1/4d但不能小于1mm 气体保护＞100 3～16 300～3000 气体 1/8d但不能小于1mm 短周期焊接≤100 3～12 ≤1500 不保护或气体保护 1/8d但不能小于0.6mm
常见焊接缺陷及防止措施 (一) 未焊透 【1】产生原因： （1）由于坡口角度小，钝边过大，装配间隙小或错口；所选用的焊条直径过大，使熔敷金属送不到根部。 （2）焊接电源小，远条角度不当或焊接电弧偏向坡口一侧；气焊时，火焰能率过小或焊速过快。 （3）由于操作不当，使熔敷金属未能送到预定位置，号者未能击穿形成尺寸一定的熔孔。（4）用碱性低氢型焊条作打底焊时，在平焊接头部位也容易产生未焊透。主要是由于接头时熔池溢度低，或采用一点法以及操作不当引起的。 【2】防止措施： （1）选择合适的坡口角度，装配间隙及钝边尺寸并防止错口。 （2）选择合适的焊接电源，焊条直径，运条角度应适当；气焊时选择合适的火焰能率。如果焊条药皮厚度不均产生偏弧时，应及时更换。 （3）掌握正确的焊接操作方法，对手工电弧焊的运条和气焊，氩弧焊丝的送进应稳，准确，熟练地击穿尺寸适宜的熔孔，应把熔敷金属送至坡口根部。 （4）用碱性低氢型焊条焊接16MN尺寸钢试板，在平焊接关时，应距离焊缝收尾弧？10～15MM的焊缝金属上引弧；便于使接头处得到预热。当焊到接头部位时，将焊条轻轻向下一压，听到击穿的声音之后再灭弧，这样可消除接头处的未焊透。如果将接头处铲成缓坡状，效果更好。 (二) 未熔合 【1】产生原因： （1）手工电弧焊时，由于运条角度不当或产生偏弧，电弧不能良好地加热坡口两侧金属，导致坡口面金属未能充分熔化。 （2）在焊接时由于上侧坡口金属熔化后产生下坠，影响下侧坡口面金属的加热熔化，造成“冷接”。 （3）横接操作时，在上、下坡口面击穿顺序不对，未能先击穿下坡口后击穿上坡口，或者在上、下坡口面上击穿熔孔位置未能错开一定的距离，使上坡口熔化金属下坠产生粘接，造成未熔合。 （4）气悍时火焰能率小，氩弧焊时电弧两侧坡口的加热不均，或者坡口面存在污物等。【2】防止措施： （1）选择适宜的运条角度，焊接电弧偏弧时应及时更换焊条。 （2）操作时注意观察坡口两侧金属熔化情况，使之熔合良好。 （3）横焊操作时，掌握好上、下坡口面的击穿顺序和保持适宜的熔孔位置和尺寸大小，气焊和氩弧悍时，焊丝的送进应熟练地从熔孔上坡口拉到下坡口。 (三) 焊瘤 【1】产生原因： （1）由于钝边薄，间隙大，击穿熔孔尺寸大。 （2）由于焊接电流过大击穿焊接时电弧燃烧，加热时间过长，造成熔池温度增高，溶池体积增大，液态金属因自身重力作用下坠而形成烛瘤，焊瘤大多存在于平焊、立焊速度过慢等。【2】防止措施： （1）选择适宜的钝边尺寸和装配间隙，控制熔孔大小并均匀一致，一般熔孔直径为0.8~1.25
渗透测试方案
四川品胜安全性渗透测试 测 试 方 案 成都国信安信息产业基地有限公司 二〇一五年十二月
目录 目录 (1) 1.引言 (3) 1.1.项目概述 (3) 2.测试概述 (3) 2.1.测试简介 (3) 2.2.测试依据 (3) 2.3.测试思路 (4) 2.3.1.工作思路 4 2.3.2.管理和技术要求 4 2.4.人员及设备计划 (5) 2.4.1.人员分配 5 2.4.2.测试设备 5 3.测试范围 (6) 4.测试内容 (9) 5.测试方法 (11) 5.1.渗透测试原理 (11) 5.2.渗透测试的流程 (11) 5.3.渗透测试的风险规避 (12) 5.4.渗透测试的收益 (13) 5.5.渗透测试工具介绍 (13) 6.我公司渗透测试优势 (15) 6.1.专业化团队优势 (15) 6.2.深入化的测试需求分析 (15) 6.3.规范化的渗透测试流程 (15) 6.4.全面化的渗透测试内容 (15)
7.后期服务 (17)
1. 引言 1.1. 项目概述 四川品胜品牌管理有限公司，是广东品胜电子股份有限公司的全资子公司。依托遍布全国的5000家加盟专卖店，四川品牌管理有限公司打造了线上线下结合的O2O购物平台——“品胜?当日达”，建立了“线上线下同价”、“千城当日达”、“向日葵随身服务”三大服务体系，为消费者带来便捷的O2O购物体验。 2011年，品胜在成都温江科技工业园建立起国内首座终端客户体验馆，以人性化的互动设计让消费者亲身感受移动电源、数码配件与生活的智能互联，为追求高品质产品性能的用户带来便捷、现代化的操作体验。 伴随业务的发展，原有的网站、系统、APP等都进行了不同程度的功能更新和系统投产，同时，系统安全要求越来越高，可能受到的恶意攻击包括：信息篡改与重放、信息销毁、信息欺诈与抵赖、非授权访问、网络间谍、“黑客”入侵、病毒传播、特洛伊木马、蠕虫程序、逻辑炸弹、APT攻击等。这些攻击完全能造成信息系统瘫痪、重要信息流失。 2. 测试概述 2.1. 测试简介 本次测试内容为渗透测试。 渗透测试：是为了证明网络防御按照预期计划正常运行而提供的一种机制。 2.2. 测试依据 ※G B/T 25000.51-2010《软件工程软件产品质量要与评价(SQuaRE) 商业现货(COTS)软件产品的质量要求和测试细则》 ※G B/T 16260-2006《软件工程产品质量》
第2章螺柱焊的过程及工艺参数 螺柱焊的过程 螺柱焊的基本过程是引弧→焊接电弧→顶锻→冷却凝固；在这一过程中，焊接电流、焊接时间以及焊接过程中电弧的形态，对焊接结果有很大影响。 螺柱焊的引弧受程序控制，先是螺钉接触到工件，当按住启动按钮后，焊机首先提供一个微小电流，之后螺钉被提升，在螺钉尖端的铝极与工件之间建立电弧。（说明：铝极是襄嵌在螺柱尖端的一部份铝材料，其作用是便于引弧及还原被氧化的铁。）当建立了电弧之后，焊机自动进入大电流焊接：螺柱端部开始熔化，工件上形成溶池。此时的燃弧过程称焊接电弧阶段。 当到达设定的焊接时间之后，电弧熄灭，螺柱在外力(一般为弹簧力)的作用下，浸入溶池。进入顶锻阶段。 然后，溶池自然冷却凝固，完成焊接过程。 螺柱焊的工艺参数 螺柱焊的工艺参数主要包括极性选取、电流和焊接时间的选择、提升高度、浸入尺寸及速度的调节。首先说明的是，螺柱直径增加时，焊接所需要的能量也增加。 1.极性 极性是指工件到焊接电源的连接方式，以工件为准：工件接正极即为正极性，工件接负即为负极性。 一般的钢质螺钉采用正极性接法。而对于铝及其合金，黄铜材料的螺钉，常采用负极性连接方式。 2.焊接电流与焊接时间 一般情况下，焊接电流正比与螺柱的公称直径。当直径小于16mm时，焊接电流一
般是公称直径的80倍，即10mm的螺钉，使用的焊接电流为800A。当直径超过16mm 时，焊接电流一般取值为公称直径的90倍。当螺钉材料为合金钢时，电流取值减少10%。焊接时间的取值也与直径成比例关系：对于公称直径小于12mm的螺柱，一般取（d为螺柱的公称直径），对于公称直径大于12mm的螺柱，一般取。 如果焊接位置不是平焊，而是横焊或仰焊，一般采用增大电流和减少焊接时间进行焊接。当工件为薄板时，为了不致工件烧穿，也采用增大电流和减少焊接时间的方法。 3.提升高度 对于不同直径形状的螺柱，要求的提升高度是不一样的，提升高度是否合适，要看是否在焊接过程中出现磁偏吹或短路。当提升高度过大时，电弧燃烧不稳定，容易产生电弧漂移和电弧偏吹。提升高度过小时，电弧容易产生短路而断弧。提升高度对于同一端部形状的螺柱来说，正比于其公称直径，一般在~4mm变化. 4.浸入尺寸和浸入速度 一般要求螺柱浸入工件尺寸为3-8mm，且正比于螺柱直径。浸入尺寸取决于螺柱下降时的速度和压力。螺柱下降速度越快，压力越大，则浸入的尺寸越大，此时飞溅越大；反之，则浸入尺寸较小，飞溅较小。但如果螺柱下降速度太小，则螺柱有可能不能浸入溶池，出现焊接不牢的现象。调节浸入速度的方法是调节焊枪阻尼。（调整方法参阅后面有关章节） 表不通螺柱直径的提升高度和浸入尺寸
编号：XX-XX-XX 螺柱焊接作业指导书 编制： 审核： 批准：
本文件自二OXX年X月XX日起实施 XXXXXXXXXX有限公司 一、范围 本指导书规定了耐候钢伸缩装置螺柱焊焊接的要求、方法、工艺参数及检验等。 本指导书适用于耐候钢伸缩装置螺柱焊焊接，其它产品的螺柱焊接可参照执行。 二、目的 指导操作工人采用螺柱焊接机焊接无砟轨梁铁路伸缩装置严格按照指导书进行操作，保证各个栓钉与型钢焊接符合设计要求。 三、焊接方法与步骤 1）合上电箱上的总开关。 2）按动焊机开机钮，等待一分钟，观察焊机是否正常。 3）焊枪不装栓钉，空枪试一下，观察提升时间等控制是否正常，正常后即可试焊。 4）试焊实验件合格后，即可正式工作。所用焊钉瓷环应符合国家标准，并烘干
等，确保施工质量。 5）将型钢放在焊接工作平台上，清洁焊接表面。清洁面积应大于焊接用瓷环覆盖面积； 6）根据栓钉直径，将电流按钮旋至相应的φ值、时间按钮进行相应调节。 7）将栓钉装到夹头上（要夹紧和插到位），将瓷环套到栓钉上，并推至压板的下面，栓钉高于瓷环牙口5～8mm，与工件焊接位置接触。 8）按动焊枪上焊接开关，焊枪自动向上吸起，栓钉缩回瓷环内部6～7mm，焊枪与工件起弧燃烧形成熔池。 9）焊接时间结束后，焊枪将栓钉压入熔池部分，铁水填满瓷环空处形成焊脚。10）拔出焊枪，焊缝凝固后敲掉瓷环，栓钉焊接完毕。 11）关机：按一下焊机上的关机钮，焊机关机后拉掉电箱里与本设备所接开关。 四、焊接工艺参数 以下是低碳钢焊钉的经验参数，可根据实际情况进行调节。 普通焊接 规格 伸出长度mm 提伸高度mm 焊接电流A 焊接时间S φ10 4 1.5 570～590 0.70 φ12 4～5 2～3 800 0.60 φ13 5～6 4～5 1000 0.70 φ16 5～65～6 1200 0.90 φ19 5～66～8 1400 1.20 φ22 5～78～9 1720 1.25 φ25 5～78～9 2150 1.30 五、安全注意事项
第2章螺柱焊的过程及工艺参数 2.1螺柱焊的过程 螺柱焊的基本过程是引弧→焊接电弧→顶锻→冷却凝固；在这一过程中，焊接电流、焊接时间以及焊接过程中电弧的形态，对焊接结果有很大影响。 螺柱焊的引弧受程序控制，先是螺钉接触到工件，当按住启动按钮后，焊机首先提供一个微小电流，之后螺钉被提升，在螺钉尖端的铝极与工件之间建立电弧。（说明：铝极是襄嵌在螺柱尖端的一部份铝材料，其作用是便于引弧及还原被氧化的铁。） 当建立了电弧之后，焊机自动进入大电流焊接：螺柱端部开始熔化，工件上形成溶池。此时的燃弧过程称焊接电弧阶段。 当到达设定的焊接时间之后，电弧熄灭，螺柱在外力(一般为弹簧力)的作用下，浸入溶池。进入顶锻阶段。 然后，溶池自然冷却凝固，完成焊接过程。 2.2螺柱焊的工艺参数 螺柱焊的工艺参数主要包括极性选取、电流和焊接时间的选择、提升高度、浸入尺寸及速度的调节。首先说明的是，螺柱直径增加时，焊接所需要的能量也增加。 1.极性 极性是指工件到焊接电源的连接方式，以工件为准：工件接正极即为正极性，工件接负即为负极性。一般的钢质螺钉采用正极性接法。而对于铝及其合金，黄铜材料的螺钉，常采用负极性连接方式。 2.焊接电流与焊接时间 一般情况下，焊接电流正比与螺柱的公称直径。当直径小于16mm时，焊接电流一般是公称直径的80倍，即10mm的螺钉，使用的焊接电流为800A。当直径超过16mm时，焊接电流一般取值为公称直径的90倍。当螺钉材料为合金钢时，电流取值减少10%。焊接时间的取值也与直径成比例关系：对于公称直径小于12mm的螺柱，一般取0.02d（d为螺柱的公称直径），对于公称直径大于12mm的螺柱，一般取0.04d。 如果焊接位置不是平焊，而是横焊或仰焊，一般采用增大电流和减少焊接时间进行焊接。当工件为薄板时，为了不致工件烧穿，也采用增大电流和减少焊接时间的方法。 3.提升高度 对于不同直径形状的螺柱，要求的提升高度是不一样的，提升高度是否合适，要看是否在焊接过程中出现磁偏吹或短路。当提升高度过大时，电弧燃烧不稳定，容易产生电弧漂移和电弧偏吹。提升高度过小时，电弧容易产生短路而断弧。提升高度对于同一端部形状的螺柱来说，正比于其公称直径，一般在
Q/CC 长城汽车股份有限公司发布
前言 在白车身焊接工艺中，螺柱焊接质量直接影响着整车的装配，为了提高螺柱焊接质量，○b规范其焊接控制方法，保证和提高整车的装配性，从而编制本标准。 本标准由长城汽车股份有限公司工程院焊装技术部提出； 本标准由长城汽车股份有限公司工程院综合技术部归口； 本标准主要起草单位：工程院焊装技术部； 本标准主要起草人：武万斌、齐庆祝、张彭、王晓阳、朱士超、刘英明。
螺柱焊焊接质量规范○b 1 范围 本标准规定了白车身螺柱焊接的判断基准、焊接过程注意事项、螺柱焊接的检验方法、检验频次等要求。○b 本标准适用于长城汽车股份公司各制造事业部及子公司所有涉及到螺柱焊作业的部门。 2 术语和定义 下列术语和定义适用于本标准。 2.1 储能式螺柱焊 储能式螺柱焊：储能式螺柱焊机采用大容量电容作为焊接能量的来源，通过可控硅精确控制放电时间，以瞬间低电压-强电流的方式将螺柱尖端迅速熔化，在外加压力的作用下使螺柱和工作面间隙快速合并，将螺柱牢固的焊接在工作面上，整个过程持续约1 ms～3 ms，储能式螺柱焊焊接过程见图1。 图1 储能式螺柱焊焊接过程 2.2 拉弧式螺柱焊 拉弧式螺柱焊：螺柱接触工件，通电后利用螺柱夹持机构提升螺柱，此时螺柱与工件之间出现稳定燃烧电弧，电弧热熔化螺柱顶部和工件表面，随后螺柱夹持机构压迫螺柱下沉到工件熔池，断电后形成焊接接头，拉弧式螺柱焊焊接过程见图2。 图2 拉弧式螺柱焊焊接过程 3 螺柱焊接质量判定标准○b 螺柱焊接质量判定标准见表1。○b
表1螺柱焊接质量判定标准○b 序号项目标准图片备注 1 虚焊螺柱应完全插入溶池，螺柱 周围焊接均匀 外观 2 熔池过大熔池满足实际焊接效果，表 面均匀美观 外观 3 螺柱倾斜变形焊接时螺柱应垂直焊接表 面倾斜角度为90°±5° 外观 4 母材背面变形焊件背面无严重变形，不影 响后续装配及功能要求 外观 5 焊穿焊件背面无烧穿孔外观 6 螺纹损坏焊接过程中要保证螺纹不 被损坏,用相应的螺母能 够顺利拧入视为合格 外观 7 倾斜检验捶击检验时，当螺柱倾斜角 度不小于30°时，螺柱无裂 纹或假焊等缺陷。 强度 8 扭力扳手检验最小抗扭力值满足相关标 准要求（见表4） 强度
波峰焊常见焊接缺陷原因分析及预防对策 A、焊料不足：焊点干瘪/不完整/有空洞，插装孔及导通孔焊料不饱满，焊料未爬到元件面的焊盘上 原因：a) P CB 预热和焊接温度过高，使焊料的黏度过低； b) 插装孔的孔径过大，焊料从孔中流岀； c) 插装元件细引线大焊盘，焊料被拉到焊盘上，使焊点干瘪； d) 金属化孔质量差或阻焊剂流入孔中； e) PCB 爬坡角度偏小，不利于焊剂排气。 对策：a) 预热温度90-130 C,元件较多时取上限，锡波温度250+/-5 C,焊接时间3?5S。 b) 插装孔的孔径比引脚直径大0.15?0.4m m，细引线取下限，粗引线取上线。 c) 焊盘尺寸与引脚直径应匹配，要有利于形成弯月面； d) 反映给PCB加工厂，提高加工质量； e) PCB的爬坡角度为3?7Co B、焊料过多：元件焊端和引脚有过多的焊料包围，润湿角大于90 原因：a) 焊接温度过低或传送带速度过快，使熔融焊料的黏度过大； b) PCB 预热温度过低，焊接时元件与PCB 吸热，使实际焊接温度降低； c) 助焊剂的活性差或比重过小； d) 焊盘、插装孔或引脚可焊性差，不能充分浸润，产生的气泡裹在焊点中； e) 焊料中锡的比例减少，或焊料中杂质Cu的成份高，使焊料黏度增加、流动性变差。 f) 焊料残渣太多。 对策：a) 锡波温度250+/-5 C,焊接时间3?5S。 b) 根据PCB 尺寸、板层、元件多少、有无贴装元件等设置预热温度，PCB 底面温度在90-130o c) 更换焊剂或调整适当的比例； d) 提高PCB 板的加工质量，元器件先到先用，不要存放在潮湿的环境中； e) 锡的比例<61.4%时，可适量添加一些纯锡，杂质过高时应更换焊料； f) 每天结束工作时应清理残渣。 C、焊点桥接或短路 原因：a) PCB设计不合理，焊盘间距过窄； b) 插装元件引脚不规则或插装歪斜，焊接前引脚之间已经接近或已经碰上； c) PCB 预热温度过低，焊接时元件与PCB 吸热，使实际焊接温度降低； d) 焊接温度过低或传送带速度过快，使熔融焊料的黏度降低； e) 阻焊剂活性差。 对策：a) 按照PCB设计规范进行设计。两个端头Chip元件的长轴应尽量与焊接时PCB运行方向垂直，SOT、SOP的长轴应与PCB运行方向平行。将SOP最后一个引脚的焊盘加宽(设计一个窃锡焊盘)。 b) 插装元件引脚应根据PCB 的孔距及装配要求成型，如采用短插一次焊工艺，焊接面元件引 脚露岀PCB表面0.8?3mm，插装时要求元件体端正。 c) 根据PCB尺寸、板层、元件多少、有无 贴装元件等设置预热温度，PCB底面温度在90-130 o D、润湿不良、漏焊、虚焊 原因： a) 元件焊端、引脚、印制板基板的焊盘氧化或污染，或PCB受潮。 b) Chip元件端头金属电极附着力差或采用单层电极，在焊接温度下产生脱帽现象。 c) PCB设计不合理，波峰焊时阴影效应造成漏焊。 d) PCB翘曲，使PCB翘起位置与波峰焊接触不良。 e) 传送带两侧不平行(尤其使用PCB传输架时)，使PCB与波峰接触不平行。 f) 波峰不平滑，波峰两侧高度不平行，尤其电磁泵波峰焊机的锡波喷口，如果被氧化物堵塞时，会使波峰岀现锯齿形，容 易造成漏焊、虚焊。 g) 助焊剂活性差，造成润湿不良。
渗透检测操作方法 1.1 预处理 1.1．1 表面准备: a) 工件被检表面不得有影响渗透检测的铁锈、氧化皮、焊接飞溅、铁屑、毛刺以及各种防护层； b）被检工件机加工表面粗糙度R a≤25μm；被检工件非机加工表面的粗糙度可适当放宽，但不得影响检测结果； c) 局部检测时，准备工作范围应从检测部位四周向外扩展25mm。 1.1.2 预清洗 检测部位的表面状况在很大程度上影响着渗透检测的 检测质量。因此在进行表面清理之后，应进行预清洗，以去除检测表面的污垢。清洗时，可采用溶剂、洗涤剂等进行。清洗范围应满足1.1.1c)的要求。 铝、镁、钛合金和奥氏体钢制零件经机械加工的表面，如确有需要，可先进行酸洗或碱洗，然后再进行渗透检测。清洗后，检测面上遗留的溶剂和水分等必须干燥，且应保证在施
加渗透剂前不被污染。 1.2 施加渗透剂 1.2.1渗透剂施加方法 施加方法应根据零件大小、形状、数量和检测部位来选择。所选方法应保证被检部位完全被渗透剂覆盖，并在整个渗透时间内保持润湿状态。具体施加方法如下： a) 喷涂：可用静电喷涂装置、喷罐及低压泵等进行； b) 刷涂：可用刷子、棉纱或布等进行； c) 浇涂：将渗透剂直接浇在工件被检面上； d) 浸涂：把整个工件浸泡在渗透剂中。 1.2.2渗透时间及温度 在整个检验过程中，渗透剂的温度和工件表面温度应该在5℃～50℃的温度范围，在10℃～50℃的温度条件下，渗透剂持续时间一般不应少于10min；在5℃～10℃的温度条件下，渗透剂持续时间一般不应少于20min或者按照说明书进行操作。当温度条件不能满足上述条件时，应按附录B对操作方法进行鉴定。
螺柱焊机及其焊接技术 前言 所谓螺柱焊是指在金属或类似金属件的端面与另一金属工件表 面之间产生电弧，待接合面熔化时迅速施加压力，完成焊接的一种方法。螺柱焊接方法起源于1918年,由于这种焊接新技术具有快速、可靠、简化工序、降低成本等一系列优点，因而引起了世界各国的普遍重视，经过不断地改进和完善，特别是二次世界大战后得到了迅速发展，现已广泛应用到桥梁、高速公路、房屋建筑、造船、汽车、电站、电控柜等行业。可焊接低碳钢、不锈钢、低合金钢，铜、铝及其合金材质的螺柱、焊钉、销钉、栓钉等。近年来我国经济建设发展迅速，使用螺柱焊接的领域也越来越广泛，螺柱焊接技术发展到今天，已成为一种基本的热加工方法，螺柱（焊钉）的焊接大约有90%以上是通过螺柱焊机完成的。 1.螺柱焊机的分类 螺柱焊机分为电弧螺柱焊机和电容放电螺柱焊机两大类，前者以弧焊整流器作为电源进行焊接，后者则以电容器贮存的能量瞬间放电而进行焊接。两种焊接方式的特点及应用情况见表1。 表1 电弧螺柱焊和电容放电螺柱焊的特点：
注：最低板厚是指避免烧穿的厚度。 1.1 电弧螺柱焊机 电弧螺柱焊机是由焊接电源、控制器、焊枪、地线钳、焊接电缆等部分组成。但大多数焊接设备的焊接电源都与控制器合并为一体，称为主机。比较先进的控制方式是使用微处理器，以便精确设置和适时控制焊接过程中的焊接电流、焊接时间等参数。焊接电源一般为晶闸管控制的或逆变式的弧焊整流器。逆变式的弧焊整流器体积小、重量轻、动特性好，无疑是焊机的首选，但受大功率器件的限制，所以目前大容量的焊机还是以晶闸管控制的弧焊整流器为主。但不论那种结构的焊接电源，其安全要求都应符合ISO14555的规定。用于螺柱焊的直流焊接电源应具有以下特点： a、焊接电源应具有下降的静外特性。只有这样才能维持电弧
常见的焊接缺陷及产生原因，非常重要的经验！金属加工 焊接是大型安装工程建设中的一项关键工作，其质量的好坏、效率的高低直接影响工程的安全运行和制造工期。由于技术工人的水准不同,焊接工艺良莠不齐,容易存在很多的缺陷。现整理缺陷的种类及成因,以减少或防止焊接缺陷的产生， 提高工程完成的质量。 一、焊缝尺寸不合要求 焊波粗、外形高低不平、焊缝加强高度过低或过高、焊波宽度不一及 角焊缝单边或下陷量过大等均为焊缝尺寸不合要求，其原因是： 1. 焊件坡口角度不当或装配间隙不均匀。 2. 焊接电流过大或过小，焊接规范选用不当。 3. 运条速度不均匀，焊条（或焊把）角度不当。 二、裂纹 裂纹端部形状尖锐，应力集中严重，对承受交变和冲击载荷、静拉力影响较大，是焊缝中最危险的缺陷。按产生的原因可分为冷裂纹、热裂纹和再热裂纹等。（冷裂纹）指在200℃以下产生的裂纹，它与氢有密切的关系，其产生的主要原因是： 1. 对大厚工件选用预热温度和焊后缓冷措施不合适。 2. 焊材选用不合适。 3. 焊接接头刚性大，工艺不合理。 4. 焊缝及其附近产生脆硬组织。 5. 焊接规范选择不当。 （热裂纹）指在300℃以上产生的裂纹（主要是凝固裂纹），其产生的主要原因是： 1. 成分的影响。焊接纯奥氏体钢、某些高镍合金钢和有色金属时易出现。 2. 焊缝中含有较多的硫等有害杂质元素。 3. 焊接条件及接头形式选择不当。 （再热裂纹）即消除应力退火裂纹。指在高强度的焊接区，由于焊后热处理或高温下使用，在热影响区产生的晶间裂纹，其产生的主要原因是： 1. 消除应力退火的热处理条件不当。 2. 合金成分的影响。如铬钼钒硼等元素具有增大再热裂纹的倾向。
一螺柱焊的原理与用途 采用螺柱焊的连接方法可将金属螺柱、销钉或类似连接紧固件焊至工件上的焊接方法。 焊接时螺柱被夹持在焊枪的夹持器内，操作者或机器人将焊枪移至焊接位置，螺柱与工件接触。焊枪中的磁力提升机构使螺柱上升与工件脱离接触，控制机构同时在螺柱与工件间施加一引弧电压，在螺柱端面与工件间引出电弧，电弧使螺柱端面与工件熔化。随着螺柱被提升到设定的高度，工件间的电压被加到焊接电压，焊接时间达到预设时间，焊接电压被切断并同时提升机构的电磁铁被断电，螺柱在焊枪的弹簧机构的弹力作用下浸入工件熔化形成的熔池，螺柱将部分液态金属挤出，熔池金属冷却结晶形成螺柱与工件的共同连接接头。 二焊接设备及焊接定位夹具 螺柱焊接系统包括焊接电源、焊接控制器、送料机构、焊枪、手工焊接需采用焊接定位夹具确保螺柱焊接位置的准确。 三焊接工艺参数 根据螺柱的型号、直径，焊接工件的材料、厚度等条件选择下列螺柱焊工艺参数：引弧电压、螺柱提升高度、焊接电压、焊接电流、焊接时间。 四焊接操作 1接通焊机电源，检查焊接电缆是否可靠连接，送料机构里螺柱品种是否正确、数量合适，送钉正常。 2焊接时保证焊枪与工件表面垂直，如不垂直要及时调整焊枪的焊接角度。 3进行焊接。焊接过程中要定期检查螺柱夹持器的烧损情况，及时更换。定期清理防护套内壁上的焊接飞溅。 4焊后清理工件表面上的焊接飞溅。 五. 焊工 焊工必须经过专门的训练并具备下列专业知识和技能： (1)熟悉焊机基本技术性能； (2)熟知焊机维护,使用及调整方法； (3)熟知被焊总成的技术要求,装配要点及使用情况； (4)了解工艺参数的选择原则，协助设备调整人员对工艺参数进行调整。
焊接问题分析及防治措施 常见缺陷有圆形缺陷（气孔、夹渣、夹钨等）、条形缺陷（条孔，条渣）、焊接裂纹、未焊透、未熔合、焊缝外形尺寸和形状不符合要求、咬边、焊瘤、弧坑等 1、圆形缺陷 定义：长宽比小于等于3的非裂纹、未焊透和未熔合缺陷。 圆形缺陷包括气孔、块状夹渣、夹钨等缺陷。 a.气孔的成像：呈暗色斑点，中心黑度较大,边缘较浅平滑过渡，轮廓较清晰。 b.夹渣（非金属）的成像：呈暗色斑点，黑度分布无规律，轮廓不圆滑，小点状夹渣轮廓较不清晰。 c.夹钨(金属夹渣)成像：呈亮点，轮廓清晰。 气孔是指在焊接时，熔池中的气泡在凝固时未能逸出而形成的空穴。产生气孔的。 主要原因有：坡口边缘不清洁，有水份、油污和锈迹；焊条或焊剂未按规定进行焙烘，焊芯锈蚀或药皮变质、剥落等。由于气孔的存在，使焊缝的有效截面减小，过大的气孔会降低焊缝的强度，破坏焊缝金属的致密性。雨天作业，未做好防风措施，焊条选择不合适。 预防产生气孔的办法是： 选择合适的焊接电流和焊接速度，认真清理坡口边缘水份、油污和锈迹。严格按规定保管、清理和焙烘焊接材料 2、条形缺陷 定义：不属于裂纹、未焊透和未熔合的缺陷，当缺陷的长宽比大于3时，定义为条状缺陷，包括条渣和条孔。 夹渣就是残留在焊缝中的熔渣。夹渣也会降低焊缝的强度和致密性。 产生夹渣的原因主要是： 焊缝边缘有氧割或碳弧气刨残留的熔渣； 坡口角度或焊接电流太小，或焊接速度过快。
在使用酸性焊条时，由于电流太小或运条不当形成“糊渣”；使用碱性焊条时，由于电弧过长或极性不正确也会造成夹渣。 防止产生夹渣的措施是：选择合适种类的焊条、焊剂；多层焊时，认真清理前层的熔渣；正确选取坡口尺寸，认真清理坡口边缘，选用合适的焊接电流和焊接速度，运条摆动要适当。 3、未焊透 定义：未焊透是指母材金属之间没有熔化，焊缝金属没有进入接头的部位根部造成的缺陷。 影像特征：未焊透的典型影像是细直黑线，两侧轮廓都很整齐，为坡口钝边痕迹，宽度恰好是钝边的间隙宽度。 有时坡口钝边有部分融化，影像轮廓就变得不很整齐，线宽度和黑度局部发生变化，但只要能判断是出于焊缝根部的线性缺陷，仍判定为未焊透。未焊透有底片上处于焊缝根部的投影位置，一般在焊缝中部，因透照偏、焊偏等原因也可能偏向一侧。未焊透呈断续或连续分布，有时能贯穿整张底片。 4、未熔合 定义：未熔合是指焊缝金属与母材金属，或焊缝金属之间未熔化结合在一起的缺陷。可分为根部未熔合、坡口未熔合和层间未熔合。 影像特征：根部未熔合的典型影像是连续或断续的黑线，线的一侧轮廓整齐且黑度较大，为坡口或钝边的痕迹，另一侧轮廓可能较规则，也可能不规则。根部未熔合在底片上的位置就是焊缝根部的投影位置，一般在焊缝的中间，因坡口形状或投影角度等原因出可能偏向一边。坡口未熔合的典型影像是连续或断续的黑线，宽度不一，黑度不均匀，一侧轮廓较齐，黑度较大，另一侧轮廓不规则，黑度较小，在底片上的位置一般在中心至边缘的1/2处，沿焊缝纵向延伸。层间未熔合的典型影像是黑度不大的块状阴影，开关不规则，如伴有夹渣时，夹渣部位黑度较大。一般在射线照相检测中不易发现。 焊接时，接头根部未完全熔透的现象，称为未焊透；在焊件与焊缝金属或焊缝层间有局部未熔透现象，称为未熔合.未焊透或未熔合是一种比较严重的缺陷，由于未焊透或未熔合，焊缝会出现间断或突变，焊缝强度大大降低，甚至引起裂纹。因此，石化装置的重要结构部分均不允许存在未焊透、未熔合的情况。未焊透和未熔合的产生原因是焊件装配间隙或坡口角度太小、钝边太厚、焊条直径太大、电流
渗透检测技术的发展及应用 摘要：渗透检测是一种无损检验方法，同其他无损检测方法一样，渗透检测也是以不损坏被检测对象的使用性能为前提，运用物理、化学、材料科学及工程学理论为基础，对各种工程材料、零部件和产品进行有效的检验，借以评价它们的完整性、连续性、及安全可靠性。本文主要介绍渗透检测的基本原理，渗透检测的方法及步骤，以及渗透检测的优点。 关键词：渗透检测无损检测探伤方便
1.引言：磁粉、渗透检测技术发展简史 [1]20世纪50年代，部分大型国有企业设立无损检测部门，新中国磁粉检测和渗透检测工作开始起步。20世纪60年代，在仿制的基础上，研制出大型交流磁粉探伤机。设备与器材研制工作初露端倪。1978年，中国机械工程学会无损检测分会磁粉、渗透检测专业委员会成立，并首次召开全国性技术交流会。1982年，国内首次开办磁粉、渗透检测专业Ⅱ级人员培训班，结束了检测人员无证操作的历史。20世纪80年代，随着改革开放的深入开展，通过引进吸收和再创新，我国的磁粉.渗透检测技术获得快速发展，迅速缩短了与先进国家间的差距。[2]20世纪90年代，标准化工作取得重要进展，磁粉、渗透检测技术标准化体系基本形成。2000年以来，随着数字化技术的发展，磁粉、渗透检测技术开始进入半自动/自动化和图像化时代。 2.基本原理 渗透检测是五种常规无损检测方法之一，是一种以毛细作用原理为基础的检测技术，主要是用于检测非疏孔性的金属或非金属零部件的表面开口缺陷。检测时，将溶有荧光染料或着色染料的渗透液施加到零部件表面，由于毛细作用，渗透液渗入到细小的表面开口缺陷中，清除附着在工件表面的多余渗透液，经干燥后在施加显像剂，缺陷中的渗透液在毛细现象的作用下被重新吸附到零件表面上，就形成放大了的缺陷显示，即可检测出缺陷的形貌和分布状态。 [3]渗透检测技术已经成为制造业和维修领域中不可缺少的重要组成部分，被广泛应用到现代工业的各个领域，是评价工程材料、零部件个产品的完整性、连续性的重要技术方法，也是实现质量管理、节约原材料、改进工艺、提高生产率的重要手段。 3.方法 渗透检测方法，即在测试材料表面使用一种液态染料，并使其在体表保留至预设时限，该染料可为在正常光照下即能辨认的有色液体，也可为需要特殊光照方可显现的黄/绿荧光色液体。 此液态染料由于“毛细作用”进入材料表面开口的裂痕。毛细作用在染色剂停留过程中始终发生，直至多余染料完全被清洗。[4]此时将某种显像剂施加到被检材质表面，渗透入裂痕并使其着色，进而显现。具备相应资质的检测人员可对该显现痕迹进行解析。 4.渗透检测的基本操作步骤： 清洗受检工件表面，使其干燥，在受检表面上施加渗透液，除去多余的渗透液，施加显像剂，然后观察。[5]对于着色法，在日光或灯光下用肉眼或借助10倍以下的放大镜观察，对于荧光法，需要暗室或暗棚中在紫外线灯的照射下进行观察。 5.渗透检测的特点 渗透检测是较早使用的非破坏性检验方法之一。[6]按显示缺陷方法的不同分为荧光法和着色法。他们又按渗透液的清洗方法不同，各分为水洗型、后乳化型和溶剂清洗型三类。按显像剂的状态不同还可分干粉法和湿粉法等。无论使用那种方法，都只能检查材料和构件中开口在表面的缺陷，对于隐藏于内部的缺陷，渗透法是无能为力的。渗透检测原理简单，操作容易，方法灵活，适应性强，可以检查各种材料，且不受工件几何形状、尺寸大小的影响，对小零件可以采用浸液法，对大设备可采用刷涂或喷涂法，一次检测便可探查任何方向的缺陷。
螺柱焊（stud welding） 将螺柱一端与板件 (或管件 )表面接触并通电引弧，待接触面熔化后，给螺柱一定压 力完成焊接的方法。 螺柱焊钉 螺柱焊（ stud welding）是将螺柱一端与板件（或管件）表面接触，通电引弧， 待接触面熔化后，给螺柱一定压力完成焊接的方法。电弧螺柱焊用圆柱头焊钉适用高层钢骨结构建筑、工业厂房建筑、公路、铁路、桥梁、塔架、汽车、能源、交通设施建筑、机场、车站、电站、管道支架、起重机械及其它钢结构等。 简介主要由螺柱焊电源和焊枪组成. 电弧螺柱焊的基本原理是在待焊螺柱与工件间引燃电弧，当螺柱与工件被加热到合适温度时，在外力作用 下，螺柱送入工件上的焊接熔池形成焊接接头。根据焊接过程中所用焊接 电源的不同，传统电弧螺柱焊可以分为普通电弧螺柱焊和电容储能电弧螺 柱焊两种基本方法 螺柱焊原理分析螺柱焊是将金属螺柱或其他紧固件焊接在工件上的方法。 实现螺柱焊接的方法有多种，如：拉弧式螺柱焊、储能式螺柱焊、电阻焊、 螺柱焊机、储能式凸焊等。与之相对应的焊机也有所不同，分别为拉弧式 螺柱焊机、电阻焊机、凸焊机等。 [1] 螺柱焊机在国内有多种非正规称法，如种焊机，植焊机，种钉机，植钉机，植焊机，螺钉焊机，螺丝焊机等等，均是指螺柱焊机。 储能式螺柱焊机 储能式螺柱焊机采用大容量电容作为焊接能量的来源，通过可控硅精 确控制放电时间，以瞬间低电压-强电流的方式将螺柱尖端迅速熔化，使螺柱和工作面间隙快速合并，将螺柱牢固的焊接在工作面上，整个过程持续 约 1-3ms。 储能式螺柱焊机的工作原理简图如下：
螺柱焊原理图 储能式螺柱焊机采用 220V交流电，通过变压器 1降压，再通过整流桥 2将交流电变为直流电，经过双向整流管3和充电电阻向电容 6充电。由智能芯片精确控制可控硅 5，使储能电容 6瞬间释放全部电量完成整个焊接过程。 储能式螺柱焊机广泛运用于钣金工程、电子业开关柜、试验和医疗设 备、食品工业、家电工业、通讯工程、工业全套炊具、办公室和银行设备、 投币式督货机、玻璃幕墙结构和绝缘技术等。 螺柱焊的特点 1.非常节省时间和成本所有螺柱焊的结构不用钻孔，冲孔，车螺纹，铆接，拧螺纹和精整等步骤。 2.不断扩展结构设计的应用潜力在螺柱焊时起焊接过程是短时间，大电 流和较小的熔深。因此，可以焊接到很薄的板材上。对于使用陶瓷环拉弧 螺柱焊和短周期拉弧螺柱焊的板厚可以到1mm。电容放电拉弧螺柱焊可以到0.6mm，而储能式螺柱可以到0.5mm。 螺柱焊的工件必须是从一侧焊接。 能在全位置焊接，借助于扩展器可以焊接到受限制的垂直隔板上。 由于是短时间焊接且焊后很少变形，故不需要修整。 因为焊接的结构不需要钻孔，故不会造成泄漏。 螺柱焊的接头可以达到很高的强度，即螺柱焊的接头强度大于螺柱本 身强度。 在镀层或高合金板材焊接后，背面没有印痕。 3.良好的经济性 螺柱焊相对于其他焊接方法的优点，在于焊接功率上。对于批量生产 的工件，在很短的焊接时间（ 3-980ms）内可打到 8-40个/min（根据不同 直径螺柱和不同焊接功率）。而自动送料螺柱焊机可以达到 60个/min 的超高效率。 标准的螺柱是低成本的。 螺柱焊设备和焊枪具有多种类型，设备的购置费用相对较低。
