NE555制作的高压发生器
这是一个用NE555制作的高压发生器电路，线圈使用的是汽车点火线圈，他可以制作强电围栏，然而，因为它是一个连续脉冲输出，警告：本可以杀死小型动物，如猫，兔子，甚至可能小小孩！对于制作围栏，请考虑安全的围栏。

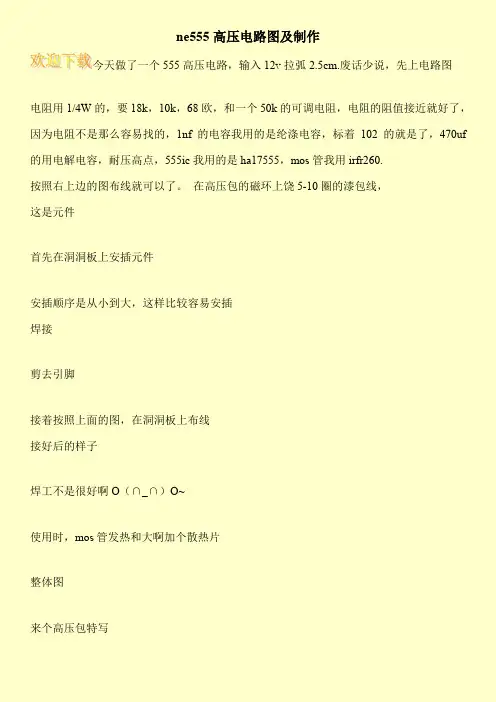

制作成功的高压发生器
高压发生器电路图
高压发生器的PCB图
高压发生器电路
课程设计(论文)说明书 题目：方波发生器的设计 院（系）： 专业：电子信息工程 学生姓名： 学号： 指导教师： 职称： 20 年月日
摘要 本次课程设计以AT89S51单片机为核心器件，外围采用按键作为控制以及LCD1602作为显示器所设计的方波发生器。该方波发生器能实现0-1kHz频率范围、占空比可调的方波输出。其核心技术为单片机并行端口的应用、单片机定时器中断应用和数字分离的ASCII码液晶显示技术。采用8个独立的按键组成控制模块，操作方便，按键控制模式可以通过程序进行设定；显示模块则由液晶屏1602构成，能显示出实时输出方波的频率及占空比，直观明了。设计过程中遇到的问题是输出方波的频率、占空比与液晶显示数据存在误差，通过不断调试程序，合理编写中断服务程序来修正误差提高精确度，达到设计要求。该方波发生器具有线路简单、结构紧凑、价格低廉、性能优越等优点。 关键词：方波发生器；AT89S51单片机；键盘；LCD1602
Abstract The course design AT89S51 microcontroller as the core device, the external use of buttons as a control and LCD1602 displays are designed as a square wave generator. The square wave generator to achieve 0-1kHz frequency range, adjustable duty cycle square wave output. The core technology for the application of single chip parallel port, SCM applications and digital timer interrupt ASCII code separate liquid crystal display technology. 8-independent component control module buttons, easy to operate key control mode can be set through the program; display module constituted by the LCD1602, can show real-time output frequency and duty cycle square wave, intuitive and clear. Problems encountered in the design process is the output square wave frequency, duty cycle and LCD display data errors exist, through continuous commissioning process, a reasonable write interrupt service routine to correct the error to improve accuracy, to meet the design requirements. The square wave generator has a simple circuit, compact, low cost, superior performance advantages. Keywords: Square wave generator；AT89S51 microcontroller；keyboard；liquid crystal 1602
摘要：单片机主要面对的是测控对象，突出的是控制功能，所以它从功能和形态上来说都是应测控领域应用的要求而诞生的。随着单片机技术的发展，它在芯片内部集成了许多面对测控对象的接口电路，如ADC、DAC、高速I/O接口、脉冲宽度调制器（Pulse Width Modulator，PWM）、监视定时器（Watch Dog Timer，WDT）等。这些对外电路及外设接口已经突破了微型计算机传统的体系结构，所以单片机也称为微控制器（Micro Controller）。 关键词：中央处理器；随机存储器；只读存储器
引言：一般函数发生器是由硬件组成的，它的输出频率范围宽，各项指标高，性能优良，因而在对输出波形要求较高的地方被广泛应用，这种仪器的缺点是电路复杂，成本高，输出波形种类不多，不够灵活。在对波形指标要求不高，频率要求较低的场合，可以用单片机构成一个波形发生器。产生所需要的各种波形，这样的函数发生器靠软件产生各种波形，小巧灵活，便于修改，且成本低廉，容易实现。 1设计概述 1.1 课程设计的目的 通过对本课题的设计，掌握A/D,D/A转换的应用，用单片机产生各种波形的方法及改变波形频率的方法。熟悉单片机应用系统的设计以及软硬件的调试。单片机本身并没有开发能力，必须借助开发工具即硬件开发环境才能进行开发。单片机的硬件开发环境有PC机、编程器和仿真机等。 1.2 设计的内容、要求 设计一个简易波形发生器，要求该系统能通过开关或按钮有选择性的输出正弦波、三角波、方波、及阶梯波等四种波形，并且这四种波形的频率均可通过输入电位器在一定范围内调节。 对于四种波形的切换，用两个开关的四种状态来表示（或用按钮）。选用常用的A/D转换芯片0809来实现模拟量的输入。D/A转换器选用0832来输出波形。
课程设计任务书 学生姓名: 专业班级: 指导教师: 工作单位: 题目: 正弦波－三角波－方波函数发生器 初始条件: 具备模拟电子电路的理论知识; 具备模拟电路基本电路的设计能力; 具备模拟电路的基本调试手段; 自选相关电子器件; 能够使用实验室仪器调试。 要求完成的主要任务: ( 包括课程设计工作量及其技术要求, 以及说明书撰写等具体要求) 1、频率范围三段: 10～100Hz, 100 Hz～1KHz, 1 KHz～10 KHz; 2、正弦波Uopp≈3V, 三角波Uopp≈5V, 方波Uopp≈14V; 3、幅度连续可调, 线性失真小; 4、安装调试并完成符合学校要求的设计说明书 时间安排: 一周, 其中3天硬件设计, 2天硬件调试 指导教师签名: 年月日 系主任( 或责任教师) 签名: 年月日
目录 1.综述．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1 1.1信号发生器概论．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1 1.2 Multisim简介．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2 1.3集成运放lm324简介．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3 2.方案设计与论证．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4 2.1方案一．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4 2.2方案二．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4 2.3方案三．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．5 3.单元电路设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．6
用模拟方式设计一个方波发生器和三角波发生器，频率在100Hz到10KHz之间任意可调，幅度在±5V。 1、在图书馆查阅资料，分析目前常用的波形发生器种类，并进行对比； 1、用模拟方式设计一个方波发生器和三角波发生器，频率在100Hz到10KHz之间任意可调，幅度在±5V。 2、用Protel绘制电路图，说明电路的功能，并进行相关计算，确定元件参数。 3、编写设计报告。 1．直流稳压电源的设计与制作 要求设计制作一个多路输出直流稳压电源，可将220V/50HZ交流电转换为多路直流稳压输出：+12V/1A，-12V/1A，+5V/1A，-5V/1A，+5V/3A及一组可调正电压。 2．高保真音频功率放大器的设计与制作 要求设计制作一个高保真音频功率放大器，输出功率10W/8Ω，频率响应20~20KHZ，效率>60％，失真小。 3．函数发生器的设计与制作 要求设计制作一个方波－三角波－正选波发生器，频率范围10～100Hz，100Hz～1KHz，1KHz～10KHz；正弦波Upp≈3v，三角波Upp≈5v，方波Upp≈14v，幅度连续可调，线性失真小。 要求:1)课题名称。2)设计任务和要求。3)方案选择与论证。4)原理框图，总体电路图、布线图以及它们的说明；单元电路设计与计算说明；元器件选择和电路参数计算的说明等。5)电路调试。对调试中出现的问题进行分析，并说明解决的措施；测试、记录、整理与结果分析。6)收获体会、存在问题和进一步的改进意见等。 是这要求吗？ 若是就如下 电路原理图如图一所示。图中的8038为函数发生器专用IC，它具有3种波形输出，分别正弦波、方波和三角波，8038的第10脚外接定时电容，该电容的容值决定了输出波形的频率，电路中的定时电容从C1至C8决定了信号频率的十个倍频程，从500μF开始，依次减小十倍，直到5500pF，频率范围相应地从0.05Hz～0.5 Hz～5Hz～50Hz～500Hz～5kHz～50kHz～500kHz，如果C8取250pF，频率可达1MHz。图中的V1、R7、R8构成缓冲放大器，R9为电位器，用于改变输出波形的幅值。 整个电路的频率范围为0.05Hz～1MHz，占空比可以从2%至98%调整，失真不大于1%，线性好，误差不大于0.1%，因此电路很有实用价值。 参考资料：更多详细资料： 这个我以前学校里有做过。大致设计思想是先用三极管振荡出1个正弦波，再经过一级放大（输出正弦波），后面加一级放大限幅的电路（输出方波），最后一级积分电路（输出3角波）。翻翻书吧，模拟电子书上有的 函数信号发生器的设计与制作 系别：电子工程系专业：应用电子技术届：07届姓名：李贤春 摘要 本系统以ICL8038集成块为核心器件，制作一种函数信号发生器，制作成本较低。适合学生学习电子技术
目录 1 引言 (1) 1.1 题目要求及分析 (1) 1.1.1 示意图 (1) 1.2 设计要求 (1) 2 波形发生器系统设计方案 (2) 2.1 方案的设计思路 (2) 2.2 设计框图及系统介绍 (2) 2.3 选择合适的设计方案 (2) 3 主要硬件电路及器件介绍 (4) 3.1 80C51单片机 (4) 3.2 DAC0832 (5) 3.3 数码显示管 (6) 4 系统的硬件设计 (8) 4.1 硬件原理框图 (8) 4.2 89C51系统设计 (8) 4.3 时钟电路 (9) 4.4 复位电路 (9) 4.5 键盘接口电路 (10) 4.7 数模转换器 (11) 5 系统软件设计 (12) 5.1 流程图： (12) 5.2 产生波形图 (12) 5.2.1 正弦波 (12) 5.2.2 三角波 (13) 5.2.3 方波 (14) 6 结论 (16) 主要参考文献 (17) 致谢...................................................... 错误！未定义书签。
1引言 1.1题目要求及分析 题目：基于51单片机的波形发生器设计，即由51单片机控制产生正弦波、方波、三角波等的多种波形。 1.1.1示意图 图1：系统流程示意图 1.2设计要求 (1) 系统具有产生正弦波、三角波、方波三种周期性波形的功能。 (2) 用键盘控制上述三种波形（同周期）的生成，以及由基波和它的谐波（5次以下）线性组合的波形。 (3) 系统具有存储波形功能。 (4) 系统输出波形的频率范围为1Hz～1MHz，重复频率可调，频率步进间隔≤100Hz，非正弦波的频率按照10次谐波来计算。 (5) 系统输出波形幅度范围0～5V。 (6) 系统具有显示输出波形的类型、重复频率和幅度的功能。
方波发生器 姓名：张敏靓学号：1007433014 一、实验任务 设计并制作一个方波振荡器及低通滤波器，观察振荡器和低通滤波器输出波形。 （1）用555设计一个频率为1k占空比为50%的方波发生器，（2）设计截止频率为1.6K的一阶RC低通滤波对（1）中的方波进行滤波。 二、实验元件

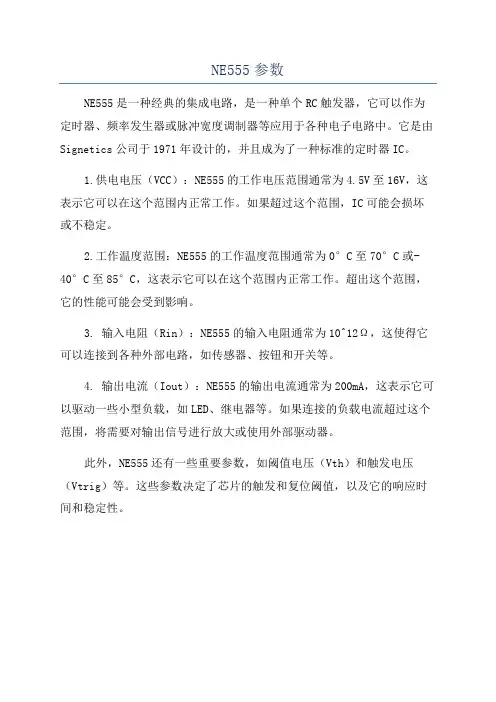

三、实验原理 1.方波振荡器 （1）555芯片 555定时器是一种集成电路芯片，常被用于定时器、脉冲发生器和振荡电路。555可被作为电路中的延时器件、触发器或起振元件。555电路由电阻分压器、电压比较器、基本RS触发器、放电管和输出缓冲器5个部分组成。 功能表
引脚图 实物图 （2）方波振荡器原理图 R R T C 占空比为 1 21 T T T +，C R T A 693.01=，C R T B 693.02= 若设计方波信号，使占空比为50%，令B A R R =，则 T A C R T T f 722 .0121= += 设计1kHz 的方波信号，选取μ22.0=T C F ，Ω==K R R B A 3.3
2. 低通滤波器 1 1 o V 传输函数为1 11 111)(C R j C R j H + Ω=Ω 因为∣H(j Ω)∣= 21，推得一阶低通滤波器截止频率为1 1121C R f S π= 设计截止频率为1.6KHz 的低通滤波器，则Ω=K R 11，μ1.01=C F 。 四、 实验内容 1. Multisim 仿真 （1）仿真电路图
（2）仿真结果 （3）改变R1或R2的阻值，可改变占空比 2.实物测试 （1）按电路图焊接电路 （2）按电路图连接电路 （3）观察示波器上的图像，改变R1或R2的阻值，使占空比为50% （4）改变R3的阻值，使低通滤波器的截止频率为1.6K （5）改变R1或R2的阻值，可改变占空比
电子信息工程学院 硬件课程设计实验室课程设计报告题目：波形发生器设计 年级：13级 专业：电子信息工程学院学号：201321111126 学生姓名：覃凤素 指导教师：罗伟华 2015年11月1日
波形发生器设计 波形发生器亦称函数发生器，作为实验信号源，是现今各种电子电路实验设计应用中必不可少的仪器设备之一。 波形发生器一般是指能自动产生方波、三角波、正弦波等电压波形的电路。产生方波、三角波、正弦波的方案有多种，如先产生正弦波，再通过运算电路将正弦波转化为方波，经过积分电路将其转化为三角波，或者是先产生方波-三角波，再将三角波变为正弦波。本课程所设计电路采用第二种方法，利用集成运放构成的比较器和电容的充放电，实现集成运放的周期性翻转，从而在输出端产生一个方波。再经过积分电路产生三角波，最后通过正弦波转换电路形成正弦波。 一、设计要求： （1） 设计一套函数信号发生器，能自动产生方波、三角波、正弦波等电压波形； （2） 输出信号的频率要求可调； （3） 根据性能指标，计算元件参数，选好元件，设计电路并画出电路图； （4） 在面包板上搭出电路，最后在电路板上焊出来； （5） 测出静态工作点并记录； （6） 给出分析过程、电路图和记录的波形。 扩展部分： （1）产生一组锯齿波，频率范围为10Hz~100Hz ， V V 8p -p =； （2）将方波—三角波发生器电路改成矩形波—锯齿波发生器，给出设计电路，并记录波形。 二、技术指标 （1） 频率范围：100Hz~1kHz,1kHz~10kHz ； （2） 输出电压：方波V V 24p -p ≤，三角波V V 6p -p =，正弦波V V 1p -p ≥； （3） 波形特性：方波s t μ30r < (1kHz ，最大输出时)，三角波%2V <γ ，正弦波y~<2%。 三、选材： 元器件：ua741 2个，3DG130 4个，电阻，电容，二极管 仪器仪表： 直流稳压电源，电烙铁，万用表和双踪示波器 四、方案论证 方案一：用RC 桥式正弦波振荡器产生正弦波，经过滞回比较器输出方波，方波在经过积分器得到三角波。
微型计算机技术专业方向课程设计 任务书 题目名称：基于单片机的方波信号发生器 专业自动化班级122 姓名学号 学校： 指导教师： 2014年12月9日
课程设计任务书 课程名称：微型计算机技术 设计题目：基于单片机的方波信号发生器系 统硬件要求： 从P1.0口输出方波，分四个档：按下S1时输出1HZ，按下S2时输出10HZ，按下S3时输出1KHZ，按下S4时输出10KHZ的方波，要求误差少于1%， 软件设计： 1）主程序设计 2）各功能子程序设计 其他要求： 1、每位同学独立完成本设计。 2、依据题目要求，提出系统设计方案。 3、设计系统电路原理图。 1、调试系统硬件电路、功能程序。 2、编制课程设计报告书并装订成册，报告书内容（按顺序） （1）报告书封面 （2）课程设计任务书 （3）系统设计方案的提出、分析 （4）系统中典型电路的分析 （5）系统软件结构框图 （6）系统电路原理图 （7）源程序 （8）课设字数不少于2000字 成绩 评语
摘要 本实验是基于AT89C51单片机单片机所设计的，可以实现四种频率不同的方波信号的发生。本实验方波输出在89C51的P1.0口，分为四档，按下S1时输出1HZ，按下S2时输出10HZ，按下S3时输出1KHZ，按下S4时输出10KHZ的方波。 关键词：51单片机；方波；四档
目录 第一章前言 (5) 第二章系统总体设计 2.1系统介绍 (5) 2.2 硬件简介 (5) 2.3 软件简介 (5) 2.4 系统结构框图 (5) 第三章硬件电路 3.1硬件设计思想 (6) 3.2开关信号采集 (6) 3.3复位电路及晶振电路 (8) 3.4方波输出 (8) 第四章软件系统 4.1软件系统概述 (8) 4.2各部分程序 (10) 第五章总结 (15) 附录 (16)
简易信号发生器设计制作 一、训练目的 （1）掌握正弦波、三角波、矩形波和方波发生电路的工作原理； （2）学会正弦波、三角波、矩形波和方波发生电路的设计方法； （3）进一步熟悉电子线路的安装、调试、测试方法。 二、工作原理 正弦波、三角板、矩形波是电子电路中常用的测试信号，如测试放大器的增益、通频带等均要用到正弦信号作为测试信号。下面分别介绍产生这三种信号电路结构和工作原理。 1．正弦信号发生器 正弦信号的产生电路形式比较多，频率较低时常用文氏电桥振荡器，图7-1为实用文氏电桥振荡电路。图中R 1、R 2、R 3、RW 2构成负反馈支路，二极管D 1、D 2构成稳幅电路，C 2、R 11（或R 12或R 13）、C 1、R 21（或R 22或R 23）串并联电路构成正反馈支路，并兼作选频网络。调节电位器RW 2可以改变负反馈的深度，以满足振荡的振幅条件和改善波形。二极管D 1、D 2要求温度稳定性好，特性匹配以确保输出信号正负半周对称，R 4接入用以消除二极管的非线性影响，改善波形失真。如K1接电阻R 11、K2接R 21，并且R 11= R 21=R ，C 1= C 2=C ，则电路的振荡频率为： 1 2f RC π= （7-1） 起振的幅值条件： 1 1f v R A R =+ （7-2） 图7-1 正弦信号发生器 通过调整RW 2可以改变电路放大倍数，能使电路起振并且失真最小。该电路可通过开关K1、K2选择不同的电阻以得到不同频率的信号输出。 2．方波和矩形波发生器
方波发生电路如图7-2，其基本原理是在滞回比较器的基础上增加了由R 4和C 1构成的积分电路，输出电压通过该积分电路送人到比较器的反相输入端。其中R 3 、D Z1和D Z2构成双向限幅电路，这样就构成了方波发生器电路，其工作原理如下： 假设在接通电源瞬间，输出电压o v 为Z V +(稳压二极管D Z1、D Z2额定工作时的稳压值)，这时比较器同相端的输入电压为 2 12 Z R v V R R +≈ + （7-3） 同时输出电压o v 会通过电阻R 4给C 1充电，反相端的输入电压v -就会逐步升高，当反向输入端的电压v -略大于同相端输入电压v +时，比较器输出电压立即从Z V +翻转为Z V -，这时输出端电压o v 为Z V -，比较器同相端输入电压v +'为 2 12 Z R v V R R +'≈- + （7-4） 这时输出的电压o v 会通过R 4对C 1进行反向充电，当反相输入端的电压略低于v +'时，输出状态再翻转回来，如此反复形成方波信号。所产生方波信号的频率为 41 1 2f R C = 方波 （7-5） R 4 o 图7-2 方波发生电路
课题三 多种波形发生器的设计与制作 方波、三角波、脉冲波、锯齿波等非正弦电振荡信号是仪器仪表、电子测量中最常用的波形，产生这些波形的方法较多。本课题要求设计的多种波形发生器是一种环形的波形发生器，方波、三角波、脉冲波、锯齿波互相依存。电路中应用到模拟电路中的积分电路、过零比较器、直流电平移位电路和锯齿波发生器等典型电路。通过对本课题的设计与制作，可进一步熟悉集成运算放大器的应用及电路的调试方法，提高对电子技术的开发应用能力。 1、 设计任务 设计并制作一个环形的多种波形发生器，能同时产生方波、三角波、脉冲波和锯齿波，它们的时序关系及幅值要求如图3-3-1所示。 图3-3-1 波形图 设计要求： ⑴ 四种波形的周期及时序关系满足图3-3-1的要求，周期误差不超过%1±。 ⑵ 四种波形的幅值要求如图3-3-1所示，幅值误差不超过%10±。 ⑶ 只允许采用通用器件，如集成运放，选用F741。
要求完成单元电路的选择及参数设计，系统调试方案的选取及综合调试。 2、设计方案的选择 由给定的四种波形的时序关系看：方波决定三角波，三角波决定脉冲波，脉冲波决定锯齿波，而锯齿波又决定方波。属于环形多种波形发生器，原理框图可用3-3-2表示。 图3-3-2 多种波形发生器的方框图 仔细研究时序图可以看出，方波的电平突变发生在锯齿波过零时刻，当锯齿波的正程过零时，方波由高电平跳变为低电平，故方波发生电路可由锯齿波经一个反相型过零比较器来实现。三角波可由方波通过积分电路来实现，选用一个积分电路来完成。图中的u B电平显然上移了+1V，故在积分电路之后应接一个直流电平移位电路，才能获得符合要求的u B波形。脉冲波的电平突变发生在三角波u B的过零时刻，三角波由高电平下降至零电位时，脉冲波由高电平实跳为低电平，故可用一个同相型过零比较器来实现。锯齿波波形仍是脉冲波波形对时间的积分，只不过正程和逆程积分时常数不同，可利用二极管作为开关，组成一个锯齿波发生电路。由上，可进一步将图3-3-2的方框图进一步具体化，如图3-3-3所示。 图3-3-3 多种波形发生器实际框图 器件选择，设计要求中规定只能选用通用器件，由于波形均有正、负电平，应选择由正、负电源供电的集成运放来完成，考虑到重复频率为100Hz(10ms),故选用通用型运放F741（F007）或四运放F324均可满足要求。本设计选用F741。其管脚排列及功能见附录三之三。
1.概述 波形发生器是一种常用的信号源，广泛地应用于电子电路、自动控制系统和教学实验等领域。函数信号发生器是一种能够产生多种波形，如三角波、锯齿波、矩形波（含方波）、正弦波的电路。函数信号发生器在电路实验和设备检测中具有十分广泛的用途。通过对函数波形发生器的原理以及构成分析，可设计一个能变换出三角波、正弦波、方波的函数波形发生器。本课程采用采用RC正弦波振荡电路、电压比较器、积分电路共同组成的正弦波—方波—三角波函数发生器的设计方法。先通过RC正弦波振荡电路产生正弦波，再通过电压比较器产生方波，最后通过积分电路形成三角波。
2．设计方案 采用RC正弦波振荡电路、电压比较器、积分电路共同组成的正弦波—方波—三角波函数发生器的设计方法。先通过RC正弦波振荡电路产生正弦波，再通过电压比较器产生方波，最后通过积分电路形成三角波。文氏桥振荡器产生正弦波输出，其特点是采用RC串并联网络作为选频和反馈网络，其振荡频率f=1/2πRC.改变RC的值，可得到不同的频率正弦波信号输出。用集成运放构成电压比较器，将正弦波变换成方
3. 设计原理 3.1正弦波产生电路 正弦波由RC 桥式振荡电路（如图3-1所示），即文氏桥振荡电路产生。文氏桥振荡器具有电路简单、易起振、频率可调等特点而大量应用于低频振荡电路。正弦波振荡电路由一个放大器和一个带有选频功能的正反馈网络组成。其振荡平衡的条件是AF ＝1以及ψa+ψf=2n π。其中A 为放大电路的放大倍数，F 为反馈系数。振荡开始时，信号非常弱，为了使振荡建立起来，应该使AF 略大于1。 放大电路应具有尽可能大的输入电阻和尽可能小的输出电阻以减少放大电路对选频特性的影响，使振荡频率几乎仅决定于选频网络，因此通常选用引入电压串联负反馈的放大电路。正反馈网络的反馈电压U f 是同相比例运算电路的输入电压，因而要把同相比例运算电路作为整体看成电路放大电路，它的比例系数是电压放大倍数，根据起振条件和幅值平衡条件有 31 1≥+ =R Rf Av （Rf=R2+R1//D1//D2） 且振荡产生正弦波频率 Rc f π210= 图中D1、D2的作用是，当Vo1幅值很小时，二极管D1、D2接近开路，近似有Rf ＝9.1K ＋2.7K ＝11.8K ，，Av=1+Rf/R1=3.3>=3,有利于起振；反之当Vo 的幅值较大时，D1或D2导通，Rf 减小，Av 随之下降，Vo1幅值趋于稳定。
模拟电路课程设计报告 课题名称：设计制作一个产生方波－三角波－ 正弦波函数转换器。 姓名： 学号：45 专业班级：电信 指导老师： 设计时间: 1月3号 设计制作一个产生方波－三角波－正弦波函数转换器（一）设计任务和要求 ①输出波形频率范围为~20kHz且连续可调； ②正弦波幅值为±2V，； ③方波幅值为2V； ④三角波峰-峰值为2V，占空比可调； ⑤用桥式整流电容滤波集成稳压块电路设计电路所需的正负直流电源（±12V）（二）函数发生器的方案 (一)：直流电源（将220V的交流电变成+12V和-12V的直流电） 直流电源的组成及各部分的作用:
1. 直 流电源发生电路图如下所示: （二）函数发生器 方案一： 如下图所示： 图(1) 方案二： 如下图所示 电网电压 负载
： 图(2) 方案三： 如下图所示： 图(3) 方案讨论：（我选择第三种方案） 制作一个函数发生器（方波-三角波-正弦波的转换），由电压比较器可以产生方波，方波通过积分可以产生三角波，对于三角波产生正弦波的方法较多。 方案一中了利用差分放大电路实现三角波-正弦波的转换，优点：差分放大电路具有工作稳定，输入阻抗高，抗干扰能力较强，特别是作为直流放大器时，可以有效地抑制零点漂移，因此可将频率很低的三角波变成正弦波，有效的利用了差分放大传输特性曲线的非线性。缺点：差分放大电路比较复杂，很容易造成虚焊，布局中有较多的晶体管，很容易错焊。 电压（滞回）比较器 积分运算电路 二阶低通滤波电路
方案二中利用了折线法实现三角波-正弦波的转换，优点：利用折线法焊接电路比较简单，不受输入电压频率范围的限制，便于集成化；缺点：反馈网络中的电阻要匹配很困难。 方案三中利用了低通滤波实现三角波-正弦波的转换，优点：电路焊接比较简单，减少工作量和器材，所需要的器材都比较容易购买 三、单元电路设计与参数计算 1、直流电源的参数设计 提供的是220V 的交流电源要变为12V 直流电源， 整流后的电压及电流为： 【1】整流电路：将交流变直流的过程。 设变压器副边电压U2=wt U sin 22, U 2为其有效值。 则：输出电压的平均值 输出电流的平均值 I O(AV)=R L 脉动系数 S=) (1AV O M O U U = 2/3= 二极管的选择 最大镇流电流I F > L R U π2 2 最高反向工作电压 U RM >22U 【2】滤波电路：将脉动的直流电压变为平滑的直流电压。 如图所示按照三角形相似关系可得： U O(AV)=2U 2(1-T/4R L C) 当R L C=(3~5)T/2时，U O(AV) = 脉动系数为 S= T C R T L -4 (b)理想情况下的波形 (c)考虑整流电路内阻时的波形
函数信号发生器的设计、和装配实习 一．设计制作要求： 掌握方波一三角波一正弦波函数发生器的设计方法和测试技术。学会由分立器件和集成电路组成的多级电子电路小系统的布线方法。掌握安装、焊接和调试电路的技能。掌握在装配过程中可能发生的故障进行维修的基本方法。 二．方波一三角波一正弦波函数发生器设计要求 函数发生器能自动产生正弦波、三角波、方波及锯齿波、阶梯波等电压波形。其电路中使用的器件可以是分立器件，也可以是集成电路(如单片集成电路函数发生器ICL8038)。本次电子工艺实习，主要介绍由集成运算放大器和晶体管差分放大器组成的方波一三角波一正弦波函数信号发生器的设计和制作方法。 产生正弦波、方波、三角波的方案有多 种： 1：如先产生正弦波，然后通过整 形电路将正弦波变换成方波，再由积分 电路将方波变成三角波。 2：先产生三角波一方波，再将三 角波变成正弦波或将方波变成正弦波。 3 3：本次电路设计，则采用的图1函数发生器组成框图 是先产生方波一三角波，再将三角波变换成正弦波的电路设计方法。此钟方法的电路组成框图。如图1所示：可见，它主要由：电压比较器、积分器和差分放大器等三部分构成。 为了使大家能较快地进入设计和制做状态，节省时间，在此，重新复习电压比较器、积分器和差分放大器的基本构成和工作原理： ，并判所谓比较器，是一种用来比较输入信号v1和参考电压V REF 断出其中哪个大，在输出端显示出比较结果的电路。 在《电子技术基础》一书的9.4—非正弦波信号产生电路的9.4.1中，专门讲述了： A：单门限电压比较器、B：过零比较器 C：迟滞比较器的电路结构和工作原理。 一、单门限电压比较器 所谓单门限电压比较器，是指比较器的输入端只有一个门限电压。
目录 第一章单片机开发板 (1) 1.1 开发板制作 (1) 1.1.1 89S52单片机简介 (1) 1.1.2 开发板介绍 (2) 1.1.3 89S52的实验程序举例 (3) 1.２开发板焊接与应用 (4) 1.2.1开发板的焊接 (4) 1.2.2开发板的应用 (5) 第二章函数信号发生器 (7) 2.1电路设计 (7) 2.1.1电路原理介绍 (7) 2.1.2 DAC0832的工作方式 (9) 2.2 波形发生器电路图与程序 (10) 2.2.1应用电路图 (10) 2.2.2实验程序 (11) 2.2.3 调试结果 (15) 第三章参观体会 (16) 第四章实习体会 (17) 参考文献 (18)
第一章单片机开发板 1.1 开发板制作 1.1.1 89S52单片机简介 图1.1 89s52 引脚图 如果按功能划分，它由8个部件组成，即微处理器（CPU）、数据存储器（RAM）、程序存储器（ROM/EP ROM）、I/O口（P0口、P1口、P2口、P3口）、串行口、定时器/计数器、中断系统及特殊功能寄存器（SF R）的集中控制方式。 各功能部件的介绍： 1）数据存储器（RAM）：片内为128个字节单元，片外最多可扩展至64K字节。 2）程序存储器（ROM/EPROM）：ROM为4K，片外最多可扩展至64K。 3）中断系统：具有5个中断源，2级中断优先权。 4）定时器/计数器：2个16位的定时器/计数器，具有四种工作方式。 5）串行口：1个全双工的串行口，具有四种工作方式。 6）特殊功能寄存器（SFR）共有21个，用于对片内各功能模块进行管理、监控、监视。 7）微处理器：为8位CPU，且内含一个1位CPU（位处理器），不仅可处理字节数据，还可以进行位变量的处理。 8）四个8位双向并行的I/O端口，每个端口都包括一个锁存器、一个输出驱动器和一个输入缓冲器。这四个端口的功能不完全相同。 A、P0口既可作一般I/O端口使用，又可作地址/数据总线使用； B、P1口是一个准双向并行口，作通用并行I/O口使用； C、 P2口除了可作为通用I/O使用外，还可在CPU访问外部存储器时作高八位地址线使用； D、P3口是一个多功能口除具有准双向I/O功能外，还具有第二功能。 控制引脚介绍： 1）电源：单片机使用的是5V电源，其中正极接40引脚，负极（地）接20引脚。 2）时钟引脚XTAL1、XTAL2时钟引脚外接晶体与片内反相放大器构成了振荡器，它提供单片机的时钟控制信号。时钟引脚也可外接晶体振荡器。 振蒎电路：单片机是一种时序电路，必须提供脉冲信号才能正常工作，在单片机内部已集成了振荡器，
1.设计题目:波形发生电路 2.设计任务和要求: 要求：设计并用分立元件和集成运算放大器制作能产生方波和三角波波形的波形发生器。 基本指标：输出频率分别为：102H Z 、103H Z ；输出电压峰峰值V PP ≥20V 3.整体电路设计 1）信号发生器: 信号发生器又称信号源或振荡器。按信号波形可分为正弦信号、函数（波形）信号、脉冲信号和随机信号发生器等四大类。各种波形曲线均可以用三角函数方程式来表示，如三角波、锯齿波、矩形波（含方波）、正弦波。通过模拟电子技术设计的波形发生器是一个不需要外加输入信号，靠自身振荡产生信号的电路。2）电路设计： 整体电路由RC振荡电路，反相输入的滞回比较器和积分电路组成。 理由：a）矩形波电压只有两种状态，不是高电平，就是低电平，所以电压比较器是它的重要组成部分； b）产生振荡，就是要求输出的两种状态自动地相互转换，所以电路中必须引入反馈； c）输出状态应按一定的时间间隔交替变化，即产生周期性变化，所以电路中要有延迟环节来确定每种状态维持的时间。 RC振荡电路：即作为延迟环节，又作为反馈电路，通过RC充放电实现输出状态的自动转换。 反相输入的滞回比较器：矩形波产生的重要组成部分。 积分电路：将方波变为三角波。 3）整体电路框图： 为实现方波，三角波的输出,先通过 RC振荡电路，反相输入的滞回比较器得到方波，方波的输出，是三角波的输入信号。三角波进入积分电路，得出的波形为所求的三角波。其电路的整体电路框图如图1所示：
图1 4）单元电路设计及元器件选择 a ） 方波产生电路 根据本实验的设计电路产生振荡，通过RC 电路和滞回比较器时将产生幅值约为12V 的方波，因为稳压管选择1N4742A （约12V ）。电压比较电路用于比较模拟输入电压与设定参考电压的大小关系，比较的结果决定输出是高电平还是低电平。滞回比较器主要用来将信号与零电位进行比较，以决定输出电压。图3为一种滞回电压比较器电路，双稳压管用于输出电压限幅，R 3起限流作用，R 2和R 1构成正反馈，运算放大器当u p >u n 时工作在正饱和区，而当u n >u p 时工作在负饱和区。从电路结构可知，当输入电压u in 小于某一负值电压时，输出电压u o = -U Z ；当输入电压u in 大于某一电压时，u o = +U Z 。运算放大器在两个饱和区翻转时u p =u n =0，由此可确定出翻转时的输入电压。u p 用u in 和u o 表示，有 2 1o 1in 22 1o 2 in 1p 111 1R R u R u R R R u R u R u ++= ++= 根据翻转条件，令上式右方为零，得此时的输入电压 th Z 2 1 o 21in U U R R u R R u ==-= U th 称为阈值电压。滞回电压比较器的直流传递特性如图4所示。设输入电压初始值小于-U th ，此时u o = -U Z ；增大u in ，当u in =U th 时，运放输出状态翻转，进入正饱和区。如果初始时刻运放工作在正饱和区，减小u in ，当u in = -U th 时，运放则开始进入负饱和区。 RC 振荡电路 积分电路 方波 三角波 反相输入的滞回比较 生成 生成 输入 积分电路 输入
示波器和信号发生器的经典制作实例教程，含源代码、电路图、PCB 我是一位从学生时代就迷恋电子制作的专业爱好者，作为电子“发烧友”，示波器和信号发生器是两款不可缺少的工具，市面上的这两款工具价格贵且不利于携带，针对这些缺点，于是收藏了大量的相关制作资料，如今已经制作成功。今天精心挑选了几个成功的设计项目分享给大家，希望对准备制作或已经在制作示波器和信号发生器的“发烧友们”提供帮助。 【原创完整版】采用STM32单片机制作的数字示波器(含程序、原理图、PCB) 电子工程师应该人手一个示波器，但是一般的企业都不具备，这时我们就可以自己制作一台。这一篇就是使用了FPGA和stm32单片机，FPGA负责处理数据，单片机负责通信，一般示波器的功能也都具备了。如果不会FPGA也没关系，附件提供了代码。只是如果要测量高速信号，恐怕还得用专业的。 https://www.doczj.com/doc/5a2034666.html,/circuit/616#/details 【原创完整版】采用STM32单片机制作的信号发生器DDS(含程序、原理图、PCB) 看题目也知道是同一个人的，这个是DDS信号发生器，可以输出我们常用的几种信号，当然也可以通过串口输入任意波形的数据，但是如果把通过串口改成wifi或者蓝牙，这个设计就很上档次了。输出的最大频率可以达到20Mhz，完全够我们平时使用的。 https://www.doczj.com/doc/5a2034666.html,/circuit/780#/details Xprotolab Plain-市场上最便宜的但功能丰富的示波器 这款示波器是由带USB接口的简单拨码模块组成。信号的可视化和控制示波器，完成对PC 接口软件（开源）。类似于原始Xprotolab，但不具有显示器和按钮，所以它仅适用于USB 接口。该板尺寸仅为1×2英寸，并且可以直接在面包板上安装。该Xprotolab也可以用来作为一个开发板的AVR XMEGA微控制器。 https://www.doczj.com/doc/5a2034666.html,/circuit/556#/details 便携式测试工具-示波器手表设计 这款示波器手表具备现代手表的所有功能（时间、日历、闹钟、等），并结合了Xprotolab （示波器、波形发生器、逻辑分析仪、协议嗅探器、频率计数器）的所有功能。这个示波器手表也许很难取代实验室中的，但对正在进行Arduino项目的我做电子分析是足够了。https://www.doczj.com/doc/5a2034666.html,/circuit/486#/details 基于51单片机STC89C52RC的AD9850DDS信号源设计与实现 对于一般DIY爱好者而言，有一个合适的信号发生器莫过于最好不过了，但是市售的信号发生器价格昂贵，那么就让我们发扬DIY的风格吧。这款信号源由51单片机和AD9850模块做成的信号发生器，信号频率1Hz~1MHz之间，三种常规波形，可以调节峰峰值，直流偏置，最低1Hz步进频率调节。非常适合初学者DIY。 https://www.doczj.com/doc/5a2034666.html,/circuit/545#/details
课程设计报告书 波形发生器 学院电子与信息学院 专业班级 学生姓名 学生学号 指导教师 课程编号 课程学分1 起始日期2017 波形发生器 一、选题背景 波形发生器是一种常用的信号源，广泛地应用于电子电路、自动控制系统和教学实验等领域。函数信号发生器是一种能够产生多种波形，如三角波、锯齿波、矩形波（含方波）、正弦波的电路。函数信号发生器在电路实验和设备检测中具有十分广泛的用途。通过对函数波形发生器的原理以及构成分析，可设计一个能变换出三角波、正弦波、矩形波的函数波形发生器。 二、方案论证 1、设计题目要求 1.1、功能要求 同时三通道输出，采用正弦波、矩形波、三角波的级联结构； 电源由稳压电源供给； 1.2、指标要求： 输出电压要求正弦波Vp-p>10V、矩形波Vp-p>10V、三角波Vp-p>4V； 输出波形频率范围为100Hz—2kHz；
通带内输出电压幅度峰峰值误差不大于5%； 矩形波占空比可调整，调整范围：10%～90%； 2、总体设计方案 2.1设计思路 根据模拟电子技术基础课程，可通过RC桥式正弦波振荡电路产生正弦波，通过比较器变换成矩形波，再通过积分电路变换成三角波；或者同过滞回比较器和RC电路组成的矩形波发生电路产生矩形波，通过积分电路变换成三角波，再用滤波法变换成正弦波。 2.2设计方案 满足上述设计功能可以实施的方案很多，现提出以下几种方案： 2．2．1方案一 ①原理框图 图2.2.1方案一原理框图 ②基本原理 通过RC桥式正弦波振荡电路，产生正弦波，改变电阻R和电容C的值实现频率可调；通过单限比较器，产生矩形波，接入参考电压，通过改变与参考电压串联电阻的阻值，实现占空比可调；通过积分电路，产生三角波。 2．2．2方案二 ①原理框图
正 文 1 选题背景 波形发生器又名信号源，广泛应用于电子电路、自动控制和科学试验等领域。雷达、通信、宇航、遥控遥测技术和电子系统等领域都随处可见波形发生器的应用。如今作为电子系统心脏的信号源的性能很大程度上决定了电子设备和系统的性能的提高，因此随着电子技术的不断发展，现今对信号源的频率稳定度、频谱纯度和频率范围以及信号波形的形状提出越来越高的挑战。 1.1指导思想 利用NE555构成多谐振荡器产生方波，根据LM324输出的锯齿波分别通入低通滤波器和高通滤波器就可以输出正弦波Ⅰ、正弦波Ⅱ。 1.2 方案论证 方案一：使用NE555芯片构成多谐振荡器，输出方波，通过锯齿波发生电路产生锯齿波，然后通过一个KHz f H 10=的低通滤波器，通过滤波产生一次，8KHz 到10KHz 的正弦波，然后再让锯齿波通过一个24KHz~30KHz 的带通滤波器，输出三次正弦波。其中滤出三次谐波的理论依据是，由于锯齿波是一个关于t 的周期函数，并且满足狄里赫莱条件：在一个周期内具有有限个间断点，且在这些间断点上，函数是有限值；在一个周期内具有有限个极值点；绝对可积。 方案二：使用功放构成文森桥式震荡电路，产生出8KHz~10KHz 的正弦波。接着是用NE555芯片，搭建出施密特触发电路，产生脉冲波输出；将脉冲波分别输入一个KHz f H 10=的低通滤波器和24KHz~30KHz 的带通滤波器电路中，产生一次和三次正弦波。 最初方案设计的大体思路在方案一和方案二之间犹豫不决，于是将两个电路的大体电路都进行了简单的设计，发现方案二存在很多的问题很难解决。 问题一：如果使用文森桥式震荡器产生正弦波，改变震荡频率就需要改变RC 常数，要同时改变两个R （在实际电路中，同时改变两个电容的值是很复杂的，而且这样也无法得到一个8KHZ~10KHz 的连续的频率），需要双滑动变阻器并且要保证滑动变阻器改变的值完全相同，有一定困难。 问题二：NE555芯片搭建出来的是一个简单的施密特触发器，输入正弦波之后，输出的脉冲波的占空比是不可以调整的，不满足实验要求的占空比可调的条件。要是施密特触发器产生的脉冲波的占空比可调会是该电路进一步复杂化。 问题三：LM324芯片的功放不够，由于有Ω600负载电阻的限制，输出波形的峰峰值不能简单的通过电阻的分压来实现。 鉴于方案二存在的问题能以解决，我们就确定选择方案一的整体思路进行方案的设计。 1.3 基本设计任务 用555 定时器和四运放LM324 设计并制作一个频率可变的、能够同时输出脉冲波、
