一. 喇叭的零件
喇叭会发出声音，乃鼓纸受音圈的驱动，推动空气，人耳感受到空气的振动而感觉声音。 驱动力 F = B L I
F ：驱动力 B ：磁场强度 L ：被磁场包覆内的线圈长度 I ：线圈内的电流
间隙设计考虑的重点：
【纸管式的音圈：内间隙设计成一致，外间隙随阻抗的变化而改变；音圈线径可以因需求而变化】。
【无纸管的音圈：外间隙设计成一致，我们考虑上音圈制具的一致；只要一个上音圈的制具，可以大部分解决不同阻抗的音圈厚度】。
2. Fo ( Lowest resonant frequency ；最低共振频率) =
21Mo
So
Mo = 振动系的重量 包括鼓纸(振膜)、音圈、弹波的附加、防尘盖、胶。
So = 振动系的柔顺性 包括鼓纸、弹波。
比较正确的测试方式为用阻抗曲线测出的值，较准确。通常测定Fo 的电压为1V ，但我们会碰上喇叭的功率不足1V 的情形，在这种情况下，我们会改用0.5V 测，但必须载明于规格书上。
Q 值：代表在谐振点Fo 的质量因素
Q 值，和电子电路的Q 值定义一样，可以从阻抗曲线上来求得。Q 愈高表示曲线愈尖锐，以振动的现象来说，是振动不易停止，所以听起来，低音会变得浑浊。
但在小喇叭的情况来说，因为低音都不易做好，所以Q 值都高一些。
Q 质的最大用处在于设计音箱时，着手点都从Q 开始。当然我们也可以调整Q 值，有其它资料参考。
3. 响应曲线
喇叭对于(输入)不同频率的电讯号，所产生音压的大小。通常将X 轴设定为频率，Y 轴为音压。主要作为判断一支喇叭好坏的重要依据，理想的曲线为一条直线，就是对认意频率输入的电讯号喇叭都做一样大小(声音)的输出。
音压(db Decibel)：
定义为 db = 20 log 5102-x 測得的壓力 压力的单位为 Newton / m 2
2 x 105- Newton / m 2 (20 uPa)(或 2 x 104- Dyne / cm 2) 是人耳能听到的最低界限，我们拿来当音压位准(0 db)。注意：db 是一个比较值，不是单位，所以我们可以改变 【位准】的值来从新定义db 。
不加任何字尾的db 表示为音压的db 。 其它常用的单位如以1 伏(V)为0db 位准的称为dbV (如
用在麦克风的感度上)。 600瓯姆0.7745 V 为位准值的，我们称为dbm ；定义为600Ω的负载，1mW 的功率消耗，常用在测试仪器上的量测单位。
频率：每秒钟振动的次数，单位为 Hz (Hertz)。惯称 K (Kilo = 103) Hz 、M (Mega = 106) Hz 。 有效频率范围： Fo ~ (Average SPL - 10db)。这是JIS 、CNS 规范的标准。
中音谷：在1000 ~ 3000 Hz 的中音范围，当一个讯号送到鼓纸的固定边，反弹回来，恰好碰上后来赶上来的讯号，产生一个抵消的作用，在曲线上会有一个下跌的山谷形状。利用不产生反弹的形状、吸收振动的材质、涂怖吸震的胶来解决。
4. 失真
当喇叭收到一个纯音的电讯号，鼓纸相应的震动并非如预期的只产生该讯号的震动，会有它一倍、二倍频率….等等的震动，这些震动产生的声音，我们称为 [谐波 Harmonic]。
失真 = 2
232221225242322........n n P P P P P p p p p +++++++ x 100% P 1: 基本波、P 2：二次谐波….P n ：n 次谐波 依上式求得的失真，也惯称为THD (Total Harmonic Distortion)。
增加鼓纸本体的钢性，可以减少失真的现象。
5. 功率
没有仪器能测定一下喇叭就知道喇叭的功率是多少，通常的方式都是用寿命试验来决定。 我们以IEEE-219 (Institute of Electric and Electronics Engineering))的规范来做。
功率大并不表示声音就大，详细的关系参照它项说明。注意 [功率] 和 [效率] 意义上的不同。 正常功率(Normal)：是指长时间工作没有问题的功率。
最大功率(Maximum)：短时间，非连续工作的功率。
6. 极性
以电池加在喇叭标示的正端，鼓纸是向前推出。---当有任何怀疑时，这是最基本也最正确的标准。
在双声道以上的设备里，对极性的要求就很严谨。
7. 环境试验
包括： 高温、低温、高湿、冷热循环、冷热冲击。
震动、落下。
盐雾。
二. 扬声器单体的结构及各特性
1.音箱有多个作用。首先，它可把扬声器内的各部份固定及保护防止它们移位。第二，
音箱可吸收扬声器的振动，如我们把扬声器的主体放在桌上，桌子会和扬声器一起振动，吸去扬声器的声音。第三，当振动膜在振动时，它不单振动前方的空气，振动膜后方的空气亦会同时被振动。音箱内的声波会由反射管道发方出外，倍大声音。
一般音箱结构可分为以下几类
◆反射式音箱：为最多的设计方式。当单体振膜发声时，其声音打到后板所反弹
的声波，藉由反射导管将反相的声波传递出来。其反射孔的大小与导管的长度皆会影响低频的延伸，因此必须根据单体的特性，设计出适合的孔径与导管的长度，以取得最佳的速度感与良好的低频延伸。
◆密闭式音箱：其音箱完全采密闭式，虽然能获得不错的低频音色，可是此种设
计方式会大大降低喇叭的效率，若要获得良好的控制力，就必须采用超大功率来推用，否则其低频的速度感会有迟顿的现象。
◆图解说明
2. 喇叭的重要参数
a. 音压(db Decibel)
定义为 5102log 20-?=測得的壓力db 压力的单位为 Newton / m 2 (Pa)
2 x 105- Newton / m 2 (20 μPa) (或 2 x 104- Dyne / cm 2) 是人耳能听到的最低界限，我们拿来当音压位准(0 db)。
b. 响应曲线 (Frequency Response)
喇叭对于(输入)不同频率的电讯号，所产生音压的大小的变化。通常X 轴设定为频率，成对数刻度，Y 轴为音压，线性刻度。主要作为判断一支喇叭好坏的重要依据，理想的曲线为一条直线，就是对任意频率输入的电讯号喇叭响应为一致的输出。
但在实际的产品中，大口径的喇叭无法再生高音，小口径的喇叭无法反应低频。
c. 功率 (Power Rating)
没有仪器能一下就测定出喇叭能承受的功率是多少，通常的方式都是通过寿命试验来决定。
加在喇叭上的驱动电压 V = PR P ：喇叭的额定功率 R ：喇叭阻抗
功率大并不表示声音就大，请注意 【功率】 和 【效率】 意义上的不同。
功率：是指以电的讯号送给喇叭，消耗在喇叭上的电功率。
效率：喇叭是一个换能器件，将电能转换为声能，效率是指这个转换的比值。简单的指标参数就是db/W M 。
喇叭的效率都不高，依我们现生产的产品大概都不超过10%，其余的能量大部分都转换成
热能和动能了。还有一点要注意的是，比较两个不同环境下测出来的db/W M 是没有意义的，必须放在相同的环境、相同的仪器下，比较值才具意义。
正常功率(Normal Power)：是指长时间工作没有问题的功率。
最大功率(Maximum Power)：短时间，非连续性，喇叭还能正常工作的功率。
功率、距离和音压的关系；
Sc (SPL 换算值) =St (SPL 测试值) + 20Dc Dt Log - 10Pc Pt Log Dt 、Dc ：分别为测试距离、计算距离 Pt 、Pc : 测试功率、计算功率
d. 音质
喇叭最终的目的还是要拿来听，去听一听音质，这比较主观，依各人的喜好而定。
e. 等效容积 (Vs)
把喇叭装入某一容积后，喇叭的最低共振频率不变的最小容积。
假如产品被设计成很小的容积，那就不要冀望有好的低音。
f. 阻抗匹配
能量转换的最佳状况是，音频放大器的输出阻抗等于喇叭的阻抗，那能量是被最合理安排及喇叭能获得最大能量的设计。
手提电脑的小功率功放IC ，因为都工作在低电压但还要有1~2W 的输出，所以输出阻抗都设计成很低阻抗的输出，通常喇叭的阻抗都为4或8Ω。
在手机的情况，工作电压为3.6V ，CODEC 输出的阻抗安排也是高阻抗，主要为了能有更长的待机时间，通常使用32Ω。
3. 制程简介
4.喇叭的使用要项
1.不论怎么设计，首要确保喇叭振膜的前后音源必须隔离。声波以振膜为界，振膜前的声
波和振膜后的声波相位(Phase)相差180 ，没有隔离，声波混合，声音听起来就变小。低频的情况尤其明显，因为低频的波长较长，喇叭振膜的前后没有隔离，声波到达你耳膜的时间几乎没有时间差，但相位相反，也就是完全相互抵消。
2.因为产品外观设计(ID Industry Design)的要求日新月异，安装喇叭的地方往往不是平面的，
但无论如何，外观不是平的，安装喇叭的内部部分却须是平的。
3.规格书上有列出【Baffle Opening】，在机构设计上尽可能的把Baffle Opening的空间留出
来。
4.通常建议在安装喇叭地方四边设计出凸出缘，用它来包住喇叭。要注意的是假如产品机
构面板的出音孔是长条状，切勿将长条状出音孔的尺寸大过Baffle Opening。
5.在可能的情况下，在喇叭的垫片上、或其相当位置上加上一圈软质的橡胶、发泡材料如
Poron、CR、EVA、PEF …等。除了可以吸收喇叭的振动，对于隔离前后音源的混合也有极佳的效果，对于声音的要求较高时，这是有效且可行的建议。
6.喇叭后方的其它机构件尽可能不去挡住喇叭框体上的出音孔，当被堵住的面积到一个程
度时，喇叭的Fo值将随之变化，低频的特性也将有很大的差异。
7.在理想情况下，产品机构面板出音孔的总面积必须等于或不小于2/3喇叭框体上所留透气孔的总面积。这是基于振膜的前后空气的流量是相等的基础上。
8.假如是一个密闭的产品，在离喇叭安装适当的距离开孔，有助于舒缓因为容积过小，所导致喇叭低音闷闷的音质。假如产品有散热孔的设计，我们尽可利用该散热孔。但必须注意，要避免声波相混如(a)所提到的问题。
9.至于机构面板的透气孔设计，原则上是接近振膜中央的空气的流动较大，振膜边缘的振动较小，把出音孔集中在喇叭的中央部分是基本原则。
10.有把喇叭下沉到机构内的设计，在安装喇叭的正面形成一个柱状，因这牵涉到更多喇叭安装的环境变化，必须要实测，才能得到比较有意义的数据，估计喇叭的下沉会对听者造成可听角度的变窄；就是指向性变差。
11.音箱的应用，尤其是在手提电脑及Monitor的产品上。
牵涉到较麻烦的设计，通常是希望工程师把3D的空间留出来，由我们的工程师来完成设计。重点在，出线孔、反射孔(不会被其它部件挡住)要能明确标出。
还有重要的一点是：端看你们对这产品音效的要求，假如要有好的音质，那先把空间留出来。要不最后剩下的空间，喇叭的声音都好不了，尤其是手提电脑。
12.测试设备
测试的主机：专用型Bruel & Kjaer 2012，已有新机种叫Pulse。
PC Based：LMS、Leap、Mellisa、Clio…etc.
量测麦克风：Bruel & Kjaer 4133、4134 (新型叫4191、4192)。
13. 使用注意事项
1)包装箱轻拿轻放,勿挤压、倒置. (Please
take and handlepackage box with care.Don't
press or invert it.)
2)拆解包装或使用时注意勿使喇叭重迭在一起.
否则会造成喇叭无音或杂音.(Be careful of not
piling up speakers when unpacking or using,
otherwise that will result in no sound or noise.)
3)严禁摸碰振动膜和锡点防护胶,否则会造成喇叭无音或杂
音.(Strictly prohibit touching diaphragm and the protecitve gule
of lead wire,otherwise that will result in no sound or noise.)
4)严禁化学试剂溅在喇叭上,否则会造成喇叭报废.(Strictly
prohibit chemical reagent from splashing speakers.otherwise
that will result in failed speakers.)
5)如喇叭有加连接器,严禁拉折连接器,否则会造成锡点处断
裂. (We prohibit pulling or plying the wires for speakers with
wires,otherwise that will result in breaking at lead wires.)
6)如发现如下不良:无音、杂音、振动膜变形及框体变形,请立
即知会本司,以便本司实时处理. (If you find failed speakers
as follows:no sound, noise, diaphragm deforming,frame
deforming etc., please don't hesitate to notice us,so we can try
our best to service for you.)
7)请注意存贮条件:相对湿度小于80%,温度10~40%%DC. (Please
noticestorage condition:RH below 80%, 10~40%%DC)
8)请注意喇叭不可放于高磁场范围内,否则会影响喇叭性能.
(Please don't put speakers near magnet field with high
gauss, otherwise that will effect performance of speaker.)
8.各零件及材料
1.框体
2.端子板
3.锦丝线
4.垫片
5.轭铁、华司
6.弹波
7.纸管(Bobbin or Former)
8.防尘盖
9.音圈
10.磁铁
11.膜片
12.鼓纸
13.胶
14.焊锡

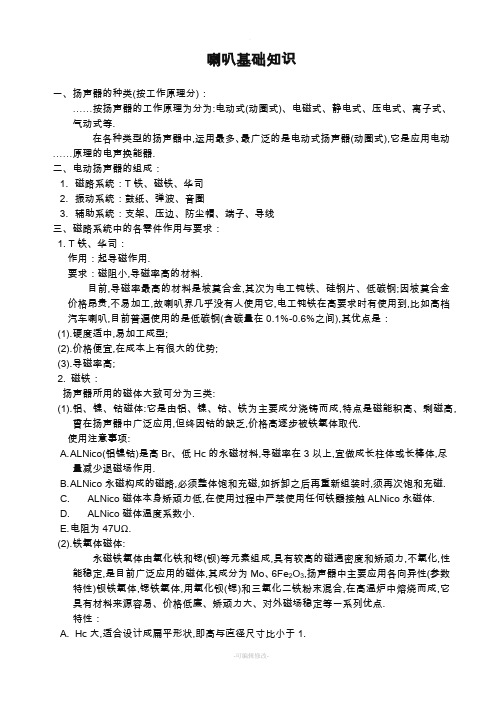

喇叭基础知识 、扬声器的种类（按工作原理分）： ……按扬声器的工作原理为分为：电动式（动圈式）、电磁式、静电式、压电式、离子式、气动式等. 在各种类型的扬声器中,运用最多、最广泛的是电动式扬声器（动圈式）,它是应用电动……原理的电声换能器 ? 、电动扬声器的组成： 1. 磁路系统：T 铁、磁铁、华司 2. 振动系统：鼓纸、弹波、音圈 3. 辅助系统：支架、压边、防尘帽、端子、导线、磁路系统中的各零件作用与要求： 1. T 铁、华司： 作用：起导磁作用. 要求：磁阻小,导磁率高的材料. 目前,导磁率最高的材料是坡莫合金,其次为电工钝铁、硅钢片、低碳钢;因坡莫合金价格昂贵,不易加工,故喇叭界几乎没有人使用它,电工钝铁在高要求时有使用到,比如高档汽车喇叭,目前普遍使用的是低碳钢（含碳量在0.1%-0.6%之间）,其优点是： （1） .硬度适中,易加工成型; （2） .价格便宜,在成本上有很大的优势; （3） .导磁率高; 2. 磁铁： 扬声器所用的磁体大致可分为三类： （1） .铝、镍、钴磁体：它是由铝、镍、钴、铁为主要成分浇铸而成,特点是磁能积高、剩磁高曾在扬声器中广泛应用,但终因钴的缺乏,价格高逐步被铁氧体取代. 使用注意事项： A. ALNico（铝镍钻）是高Br、低He的永磁材料，导磁率在3以上宜做成长柱体或长棒体,尽 量减少退磁场作用. B. ALNico 永磁构成的磁路,必须整体饱和充磁,如拆卸之后再重新组装时,须再次饱和充磁. C. ALNico 磁体本身矫顽力低,在使用过程中严禁使用任何铁器接触ALNico 永磁体. D. ALNico 磁体温度系数小. E. 电阻为47U Q. （2） .铁氧体磁体： 永磁铁氧体由氧化铁和锶（钡）等元素组成,具有较高的磁通密度和矫顽力,不氧化,性能稳定，是目前广泛应用的磁体，其成分为MO、6F62O3,扬声器中主要应用各向异性（参数特性）钡铁氧体,锶铁氧体,用氧化钡（锶）和三氧化二铁粉末混合,在高温炉中熔烧而成,它具有材料来源容易、价格低廉、矫顽力大、对外磁场稳定等一系列优点. 特性： A. He大,适合设计成扁平形状，即高与直径尺寸比小于1. B. 价格便宜,耐氧化、腐蚀,重量轻.
音箱作为声频的终端器材，仿佛人的嗓门，在很大程度上决定了一套音响的好坏。可以毫不夸张地说：选择一对好的音箱是一套音响成功的关键所在，来不得半点马虎。然而纵观当今音响市场，成品音箱品牌不下数百种，其中不乏著名的国际品牌：如美国的 BOSE（博士）、JBL、INFINITY（燕飞利仕）、Westlake Audio(西湖)、PolkAudio（音乐之声）：英国的ATC （皇牌）、B&W、T annoy(天朗)、MonitorAudio（猛牌）、KEF、HARBETH（雨后初晴）：丹麦的（皇冠）DYNAUD10（丹拿）、DALI（丹尼）、Jamo(尊宝)：德国的Heco(德高)、密力(Maagnat)、ELAC（意力）；法国的梦幻之声（VIS10NACOUSTIQUE）、 JMLab(劲浪)：国产精品有美之声战神系列、金琅、惠威、新德克、福音、小旋风等等，林林总总、不胜枚举。质量参差不齐，价格天差地别。即便是同品牌同系列的音箱，往往音质高出一丁点，价格就会成几何积数倍上升。这正是因为自人类发明电子声频工程以来，唯音箱进步最慢、技术最薄弱。据英国《发烧天书》记载：一部成名多年的英国老牌长青树音相Rogersls 3/5自六十年代推出，畅销近四十年，其音色这纯正优雅，至今仍为众多资深Hi-Fi发烧友视为炙手可热的抢手货。在音响科技高度发展的今天，实在有些令人费解。所以您可千万别小看了音箱的打造，别以为音箱只不过是把几个喇叭与几个Hi-Fi或Hi-END箱。音箱的学问大了，大到没法用书写，各家各派众说纷纭。正如医学界的中医与西医之争，或如医治一些疑难杂症：说得明白的治不好病，治得好病的却说不明白。然而对消费者而言，我们只要学会如何鉴别与挑选就成。那么有没有一种通俗简便的方法，让毫无经验的大多数消费者不是凭贵价、不是碰运气，而是凭下面介绍的音箱试听“七要点”来学会判断一对音箱的好坏： 1.试听前对音箱的初步了解 对于一对音箱的最初了解，可用“观、掂、敲、认”的步骤来鉴别：即一观工艺，二掂重量、三敲箱体、四认铭牌。 外观工艺就是从音箱外表的第一部象来判断该次和品质优劣：用天然原木精工打造的音箱当然最好，许多天价级的世界名牌至尊音箱，包括意大利的Chario（卓丽）、Guarneri Homage （名琴）等，但此类好箱因环保、资源匮乏加工工艺难度大，时间长等因素，绝不会普及得象随处可见的“飘柔”洗发水，价格肯定没法低。故常见的音箱均是以MDF中密度纤维板表面敷以一层薄薄的木皮做装饰：敷真木皮精工外饰的音箱，尤其是如酸枝、雀眼、花梨、胡桃、桢楠、红橡等珍稀木皮，其天然木纹视觉效果极好，手感滑腻舒适。尤其以对称蝴蝶花纹真木皮经多层涂复打磨钢琴亮漆者，大多均可视为中高档精品音箱，仿冒品极少。用PVC 塑料贴皮的箱子属大路货，虽做工精细，最好也只能算中低档货色。而以本纹纸贴面装饰的箱子虽然看上去极时应多注意箱体背后的贴皮接缝和喇叭安装位挖扎工艺是否精确到位。假冒伪劣产品一般都不会注意这些细节，因而稍加用心即可正确判断。 DEBUG评论：实际上，真正的原木箱子我们就算在HI-FI箱子上，几乎也是见不到的。因为能够满足制造音箱要求的木料极为罕见，如Chario在很多顶级产品上使用的木料，是生长40年以上的顶级意大利红橡木，按照意大利的环保法律，每砍伐一棵此类树种，购买者必须在木料价格外另补种10棵同类树苗。 二是掂重量：好的音箱大多是以18～25mm的优质MDF粒子板打造、高档旗舰级音箱则是以紫檀、黄柚之类的超重实木或多层复合胶合板来打造，所以重量非常惊人。往往一对音箱净重就达五六十公斤。中低档大路货多半采用质地松软的刨花板，仿冒伪劣产品更采用质量低劣的纸胶板，故重量一般较轻。音响界常有“内行看质量、外行掂重量”之说，重的音箱肯定
音箱基础知识之绝对扫盲 ●音箱由哪几部分组成？ 市面上的音箱形形色色，但无论哪一种，都是由喇叭单元（术语叫扬声器单元）和箱体这两大最基本的部分组成，另外，绝大多数音箱至少使用了两只或两只以上的喇叭单元实行所谓的多路分音重放，所以分频器也是必不可少的一个组成部分。当然，音箱内还可能有吸音棉、倒相管、折叠的“迷宫管道”、加强筋/加强隔板等别的部件，但这些部件并非任何一只音箱都必不可少，音箱最基本的组成元素只有三部分：喇叭单元、箱体和分频器。 ●为什么有些音箱用两只喇叭单元，而有的要用三只，还有用四只、五只的，用一只行吗？ 喇叭单元起电-声能量变换的作用，将功放送来的电信号转换为声音输出，是音箱最关键的部分，音箱的性能指标和音质表现，极大程度上取决于喇叭单元的性能，因此，制造好音箱的先决条件是选用性能优异的喇叭单元。对喇叭单元的性能要求概括起来主要有承载功率大，失真低、频响宽、瞬态响应好、灵敏度高几个方面，但要在20Hz-20kHz 这么宽的全频带范围内同时很好兼顾失真、瞬态、功率等性能却非常困难，正如道路警察，如果管得太宽肯定会顾此失彼，而各管一段就容易得多，喇叭单元也是这个道理，最有效地解决方案就是分频段重放。为此喇叭厂生产了不同类型的单元，有的只负责播放低音，称为低音单元，播放中音的叫中音单元，高音单元只负责播放高音，这样便可采取针对性的设计，将每种单元的性能都做得比较好。 所以，尽管可以采用一只全频带喇叭来设计音箱，不过出于上述考虑，用多个单元的组合来覆盖整个音频频段的设计方式还是占了绝大多数。具体用几只单元，取决于音频范围的频率划分方式，如果是简单地分成高音和低音（或中低）两段的二分频音箱，选用
扬声器基础知识培训教材 扬声器俗称喇叭，是声音重放系统的终端，它和人类的现代生活密不可分，已进入几乎每个家庭。 扬声器是一种电声换能器，它通过某种物理效应把电能换成声能。根据换成的不同原理，扬声器可以分成电动（动圈）式扬声器、电磁式扬声器、压电式扬声器、电容式扬声器、气流式扬声器、平板式扬声器、离子式扬声器…… 电动式扬声器自1925年创制以来，已有70多年的历史。因其结构简单，性能良好，品种繁多，使用最广而成为当前扬声器生产的主流。 现代生活中实际使用的扬声器，95%以上是电动式扬声器。本教材以后提到的扬声器均指电动式扬声器。 1．电动式扬声器的基本构成与工作原理 1.1 扬声器的基本构成 ???????????? ????????????????????????????????????圈 边 压 线） 丝 线（锦 出 引 帽 尘 防 板 线 接 架 盆 . 统 系 助 辅 芯 极 罩 磁 铁 T 司） 板（华 夹 上 钢 磁 统 系 路 磁 板） 簧 波、弹 片（弹 支 位 定 盆） 音 合 盆、复 膜（纸 振 圈 音 统 系 动 振 成 构 本 基 的 器 声 扬
1.1典型扬声器结构示意图：(见封面) 1.3 扬声器零部件的作用和要求 1.3.1音圈 音圈是振动系统的策动源。人们把它比喻成扬声器的“心脏”，足见其重要。 音圈的基本要求是：直流电阻符合设计规定；漆包线与线之间，线与骨架之间粘接牢固；有一定的耐热性，在扬声器使用中和长期最大功率试验中不散圈、不分离、不烧毁；外形圆整不变形；音圈骨架有一定的强度，在使用和试验中不变形。 音圈由漆包线和骨架组成。 漆包线的有：QA线（油性线）、QZ线（高强度线）、QAN线、LOCK线（一般耐温自粘线）、SV线（耐高温强力线）、CCAW线（铜包铝线）…… 骨架材料的有：纸、铝（AL）、石棉、玻纤、环氧树脂、工程塑料（Kapton）音圈一般为二层绕制，但也有四层绕制的。 音圈的抽头一般为单面抽头，但也有双面抽头，既便于阴搞串联，并联组合，又有利于振动时的均衡受力。 音圈导线的截面一般都为圆形，其空间有效利用率仅为78%，现有截面为准矩形的扁线问世，其空间有效利用率高达96%。 为满足大功率、长冲程扬声器的特殊要求，工程技术人员采用左音圈骨架上端均匀打孔的措施来帮助散热；采用一个特长骨架分绕二组线圈与双定位支片相配，保证在大功率、长冲程条件下不擦边。 线圈一般绕在骨架外面，现在也有骨架外面，里面都绕的音圈出现。
扬声器基础知识培训教材 扬声器俗称喇叭，是声音重放系统的终端，它和人类的现代生活密不可分，已进入几乎每个家庭。 扬声器是一种电声换能器，它通过某种物理效应把电能换成声能。根据换成的不同原理，扬声器可以分成电动（动圈）式扬声器、电磁式扬声器、压电式扬声器、电容式扬声器、气流式扬声器、平板式扬声器、离子式扬声器…… 电动式扬声器自1925年创制以来，已有70多年的历史。因其结构简单，性能良好，品种繁多，使用最广而成为当前扬声器生产的主流。 现代生活中实际使用的扬声器，95%以上是电动式扬声器。本教材以后提到的扬声器均指电动式扬声器。 1．电动式扬声器的基本构成与工作原理 1.1 扬声器的基本构成 ??????????????????????????????????????????????圈 边 压 线） 丝 线（锦 出 引 帽 尘 防 板 线 接 架 盆 . 统 系 助 辅 芯 极 罩 磁 铁 T 司） 板（华 夹 上 钢 磁 统 系 路 磁 板） 簧 波、弹 片（弹 支 位 定 盆） 音 合 盆、复 膜（纸 振 圈 音 统 系 动 振 成 构 本 基 的 器 声 扬
1.1典型扬声器结构示意图：(见封面) 1.3 扬声器零部件的作用和要求 1.3.1音圈 音圈是振动系统的策动源。人们把它比喻成扬声器的“心脏”，足见其重要。 音圈的基本要求是：直流电阻符合设计规定；漆包线与线之间，线与骨架之间粘接牢固；有一定的耐热性，在扬声器使用中和长期最大功率试验中不散圈、不分离、不烧毁；外形圆整不变形；音圈骨架有一定的强度，在使用和试验中不变形。 音圈由漆包线和骨架组成。 漆包线的有：QA线（油性线）、QZ线（高强度线）、QAN线、LOCK线（一般耐温自粘线）、SV线（耐高温强力线）、CCAW线（铜包铝线）…… 骨架材料的有：纸、铝（AL）、石棉、玻纤、环氧树脂、工程塑料（Kapton）音圈一般为二层绕制，但也有四层绕制的。 音圈的抽头一般为单面抽头，但也有双面抽头，既便于阴搞串联，并联组合，又有利于振动时的均衡受力。 音圈导线的截面一般都为圆形，其空间有效利用率仅为78%，现有截面为准矩形的扁线问世，其空间有效利用率高达96%。 为满足大功率、长冲程扬声器的特殊要求，工程技术人员采用左音圈骨架上端均匀打孔的措施来帮助散热；采用一个特长骨架分绕二组线圈与双定位支片相配，保证在大功率、长冲程条件下不擦边。 线圈一般绕在骨架外面，现在也有骨架外面，里面都绕的音圈出现。

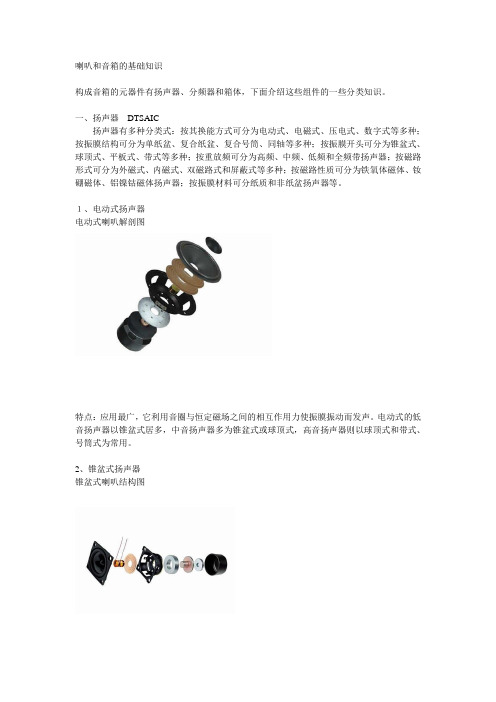

喇叭和音箱的基础知识 构成音箱的元器件有扬声器、分频器和箱体，下面介绍这些组件的一些分类知识。 一、扬声器DTSAIC 扬声器有多种分类式：按其换能方式可分为电动式、电磁式、压电式、数字式等多种；按振膜结构可分为单纸盆、复合纸盆、复合号筒、同轴等多种；按振膜开头可分为锥盆式、球顶式、平板式、带式等多种；按重放频可分为高频、中频、低频和全频带扬声器；按磁路形式可分为外磁式、内磁式、双磁路式和屏蔽式等多种；按磁路性质可分为铁氧体磁体、钕硼磁体、铝镍钴磁体扬声器；按振膜材料可分纸质和非纸盆扬声器等。 １、电动式扬声器 电动式喇叭解剖图 特点：应用最广，它利用音圈与恒定磁场之间的相互作用力使振膜振动而发声。电动式的低音扬声器以锥盆式居多，中音扬声器多为锥盆式或球顶式，高音扬声器则以球顶式和带式、号筒式为常用。 2、锥盆式扬声器 锥盆式喇叭结构图
特点：结构简单，能量转换效率较高。它使用的振膜材料以纸浆材料为主，或掺入羊毛、蚕丝、碳纤维等材料，以增加其刚性、内阻尼及防水等性能。新一代电动式锥盆扬声器使用了非纸质振膜材料，如聚丙烯、云母碳化聚丙烯、碳纤维纺织、防弹布、硬质铝箔、CD波纹、玻璃纤维等复合材料，性能进步提高。 3、球顶式扬声器 球顶型喇叭结构图 特点：有软球顶和硬球顶之分。软球项扬声器的振膜彩蚕丝、丝绢、浸渍酚醛树脂的棉布、化纤及复合材料，其特点是重放音质柔美；硬球顶扬声器的振膜彩铝合金、钛合金及铍合金等材料，其特点是重放音质清脆。 4、号筒式扬声器 号筒式扬声器结构 特点：辐射方式与锥盆式扬声器不同，这是在振膜振动后，声音经过号筒再扩散出去。其特点是电声转换及辐射效率较高、距离远、失真小，但重放频带及指向性较窄。 5、带式扬声器 带式喇叭结构
音箱线的选用 连接音频功率广大器与音箱的音箱线，把衬守着整套组合连接的最后一关。与音频信号线相同，音箱线也有金属材质密度、纺织方法、长度等区别。对音箱线的选用，因其关系到音箱与功放相对位置多变，选用散装线材自己来制作较为合适。但使用中必须注意的是，功放相对左右声道音箱位置是否对称，两个声道音箱线不能有长有短。对于线材的长度，一般家庭以每声道2到3米为宜。与音频信号线相同，音箱线也可通过不同的长度和“调和”整套组合的还原效果。 一、音箱线品质 多数人都认为音箱线股数越多，音质越好，而对股数极少的顶级音箱线视而不见。另有一部分人，片面迷信高纯材料制成的音箱线。可是换来换去，音响系统还是不出好声。对于音箱线应该科学地加以分析，掌握其技术实质，在了解器材特点及问题的基础上，对症下药，合理用线。 音箱线股数越多，音质越好吗？不完全是这样。大凡各线材名厂商的顶级音箱线，几乎清一色采用单股或仅3~7股粗线。多股线（指过百股）大多是低档次的音箱线。音箱线纯度越高越好吗？也不是，越时空的顶级线材为合金材料。合金材料够7N吗？不够，连4N都不够，但其音质比有些高纯材料好得多。大多数人认为芯线越软，音质就越好，如果你真的见过美国线圣的顶级线，原来每根芯线都是又硬又粗，
它的声音反倒比那些芯线极办的线材好很多。 为此，我们实事求是地分析一下线材科技的实质。 1、每种单一材料的线材其声音表现都有个性。材料越纯，个性越明显，所用材质的不同也会带来不同的个性声音表现。 2、每种单一材料的线材，芯线越细，股数越多，低音越肥越浑浊，中高音的解析力及控制力越差！相同导线横截面积的条件下，音股粗线的解析力及控制力好于多股细线。 3、不同材料的线材混合使用会在一定程度上调整音色，改善音质，最好的线材要用不同材质的材料所组成的合金材料制成。当然合金材料会造成材料晶体的不同变化，这一点只有靠高科技手段才能做到。而且可改变复合合金材料的导电特性。 4、采用高科技手段改变材料的物理结构从而改善线材的音质。现代的高档音箱线有些已使用了音晶铜材料以改善线材的音质。这类材料构成的线材上面标有方向，需正确使用。这是由于单晶材料对不同方向的电流导电性能不一样的原因造成的。目前市售线材有一部分标有方向，但很多都不是单晶铜材料，而是假冒的。辩别方法是变换方向去试听，方向不同声音差别较大者为真货，没有变化者为假货。 二、电源线的选用 市场上各种发烧电源线中较具代表性的日本Furutech（古河电工）的335P、G20S乃至专门用以连接家用度表至器材电源插座的俗称
音箱基础知识-名词解释 1、有源音箱 音箱是将电信号还原成声音信号的一种装置，还原出声音的真实性将作为评价音箱性能的重要标准。有源音箱就是带有功率放大器（即功放）的音箱系统。把功率放大器和扬声器发声系统做成一体，可直接与一般的音源（如随身听、CD机、影碟机、录像机等）搭配，构成一套完整的音响组合。有了有源音箱，就无需另购功率放大器，不再为合理选配功放、音箱而发愁，操作简便，其极高的性能价格比，为工薪阶层所普遍接受。 按照发声原理及内部结构不同，音箱可分为倒相式、密闭式、平板式、号角式、迷宫式等几种类型，其中最主要的形式是密闭式和倒相式。密闭式音箱就是在封闭的箱体上装上扬声器，效率比较低；而倒相式音箱与它的不同之处就是在前面或后面板上装有圆形的倒相孔。它是按照赫姆霍兹共振器的原理工作的，优点是灵敏度高、能承受的功率较大和动态范围广。因为扬声器后背的声波还要从导相孔放出，所以其效率也高于密闭箱。而且同一只扬声器装在合适的倒相箱中会比装在同体积的密闭箱中所得到的低频声压要高出3dB，也就是有益于低频部分的表现，所以这也是倒相箱得以广泛流行的重要原因。 2、功率 音箱音质的好坏和功率没有直接的关系。功率决定的是音箱所能发出的最大声强，感觉上就是音箱发出的声音能有多大的震撼力。根据国际标准，功率有两种标注方法：额定功率（RMS：正弦波均方根）与瞬间峰值功率（PMPO功率）。前者是指在额定范围内驱动一个8Ω扬声器规定了波形持续模拟信号，在有一定间隔并重复一定次数后，扬声器不发生任何损坏的最大电功率；后者是指扬声器短时间所能承受的最大功率。美国联邦贸易委员会于1974年规定了功率的定标标准：以两个声道驱动一个8Ω扬声器负载，在20～20000Hz 范围内谐波失真小于1％时测得的有效瓦数，即为放大器的输出功率，其标示功率就是额定输出功率。通常商家为了迎合消费者心理，标出的是瞬间（峰值）功率，一般是额定功率的8倍左右。试想同是采用PHILIPS的TDA1521功放芯片（最大的额定功率30W，THD =10%时），而某些产品上标称360W，甚至480WP.M.P.O.，这可能吗？有意义吗？所以在选购多媒体音箱时要以额定功率为准。音箱的功率由功率放大器芯片的功率和电源变压器的功率两者主要决定，考虑到其他一些因素，可以算出如果变压器的额定功率是100W 的话，它实际能顺利带动的功放芯片的功率要在45W以下，所以通过算音箱变压器与功放的功率关系也可以验证音箱的实际额定功率是否能达到标称值。音箱的功率不是越大越好，适用就是最好的，对于普通家庭用户的20平米左右的房间来说，真正意义上的60W功率（指音箱的有效输出功率30W×2）是足够的了，但功放的储备功率越大越好，最好为实际输出功率的2倍以上。比如音箱输出为30W，则功放的能力最好大于60W，对于HiFi系统，驱动音箱的功放功率都很大。3、频率范围与频率响应 前者是指音响系统能够重放的最低有效回放频率与最高有效回放频率之间的范围；后者是指将一个以恒电压输出的音频信号与系统相连接时，音箱产生的声压随频率的变化而发生
一. 喇叭的零件 喇叭会发出声音，乃鼓纸受音圈的驱动，推动空气，人耳感受到空气的振动而感觉声音。 驱动力 F = B L I F ：驱动力 B ：磁场强度 L ：被磁场包覆内的线圈长度 I ：线圈内的电流 间隙设计考虑的重点： 【纸管式的音圈：内间隙设计成一致，外间隙随阻抗的变化而改变；音圈线径可以因需求而变化】。 【无纸管的音圈：外间隙设计成一致，我们考虑上音圈制具的一致；只要一个上音圈的制具，可以大部分解决不同阻抗的音圈厚度】。 2. Fo ( Lowest resonant frequency ；最低共振频率) = 21Mo So
Mo = 振动系的重量 包括鼓纸(振膜)、音圈、弹波的附加、防尘盖、胶。 So = 振动系的柔顺性 包括鼓纸、弹波。 比较正确的测试方式为用阻抗曲线测出的值，较准确。通常测定Fo 的电压为1V ，但我们会碰上喇叭的功率不足1V 的情形，在这种情况下，我们会改用0.5V 测，但必须载明于规格书上。 Q 值：代表在谐振点Fo 的质量因素 Q 值，和电子电路的Q 值定义一样，可以从阻抗曲线上来求得。Q 愈高表示曲线愈尖锐，以振动的现象来说，是振动不易停止，所以听起来，低音会变得浑浊。 但在小喇叭的情况来说，因为低音都不易做好，所以Q 值都高一些。 Q 质的最大用处在于设计音箱时，着手点都从Q 开始。当然我们也可以调整Q 值，有其它资料参考。 3. 响应曲线 喇叭对于(输入)不同频率的电讯号，所产生音压的大小。通常将X 轴设定为频率，Y 轴为音压。主要作为判断一支喇叭好坏的重要依据，理想的曲线为一条直线，就是对认意频率输入的电讯号喇叭都做一样大小(声音)的输出。 音压(db Decibel)： 定义为 db = 20 log 5102-x 測得的壓力 压力的单位为 Newton / m 2 2 x 105- Newton / m 2 (20 uPa)(或 2 x 104- Dyne / cm 2) 是人耳能听到的最低界限，我们拿来当音压位准(0 db)。注意：db 是一个比较值，不是单位，所以我们可以改变 【位准】的值来从新定义db 。 不加任何字尾的db 表示为音压的db 。 其它常用的单位如以1 伏(V)为0db 位准的称为dbV (如
喇叭的基础知识 1. 喇叭的零件： A. 音圈的驅動力 - 磁間隙中的磁場強度，單位為韋伯/ 。- 音圈導線(銅線)的長度，單位為米。 - 流過音圈的電流，單位為安培。 這是喇叭驅動的公式，我們可用的資源為； - 磁間隙中的磁場強度，我們現在在華司上增加一片磁鐵，主要反應在磁場強度的增加。- 音圈導線(銅線)的長度，兩層的音圈，我們改為四層，四層改六層，體現在長度的增加。- 流過音圈的電流。假如電路已經固定，8歐姆的喇叭，改成4歐姆，明顯的增加流過 的電流，但通常不是我們來決定，而是客戶來決定。
B. 間隙設計的考量 設計考量的重點在【紙管式的音圈；內間隙設計成一致，外間隙隨阻抗的變化而改變】。 【無紙管的音圈；外間隙設計成一致，我們考量上音圈製具的一致】。 C. 磁力線的分佈 下圖(a)為我們的常規設計，磁力線作上下均勻的分佈。但假如把它做成不等平面的設計如圖b，磁力線會被擠到上半部去；既圖上的上半部較多，下部較少。 注意：不等面的設計，在任何一邊都行。意思是假如是內磁式，Yoke邊凸出，或華司邊凸出都行。 我們所生產這一系列的喇叭，為了不使音圈打到Yoke底部，都把音圈紙管往上移，所以我們應該把磁迴的設計成不等面，使裸露在上面的音圈還會被磁力線所含蓋，或許，這多出的部分，可以讓我們增加2db的音壓。 2. Fo ( Lowest resonant frequency；最低共振頻率) = Mo = 振動系的重量；包括鼓紙(振膜)、音圈、彈波的附加、防塵蓋、膠。 So = 振動系的柔順性；包括鼓紙(含鼓紙的邊緣Edge)、彈波。 測Fo值是在【自由音場】下測得，在我們實際的量測時，務必注意喇叭的前後不可有障礙物擋住，而影響氣流的流動，否則所得的值就不正確了。 比較正確的測試方式為用阻抗曲線測出的值，較準確。通常測定Fo的電壓為1V，但我們會碰上喇叭的功率不足1V的情形，在這種情況下，我們會改用0.5V測，但必須載明於規格書上。 測試的電壓愈高，所測得Fo的值會愈低，所以必須要定出一個共同的規範。 Q值：代表在諧振點Fo的諧振品質因素
