我国风力发电场的分布情况
我国风力发电场的分布情况

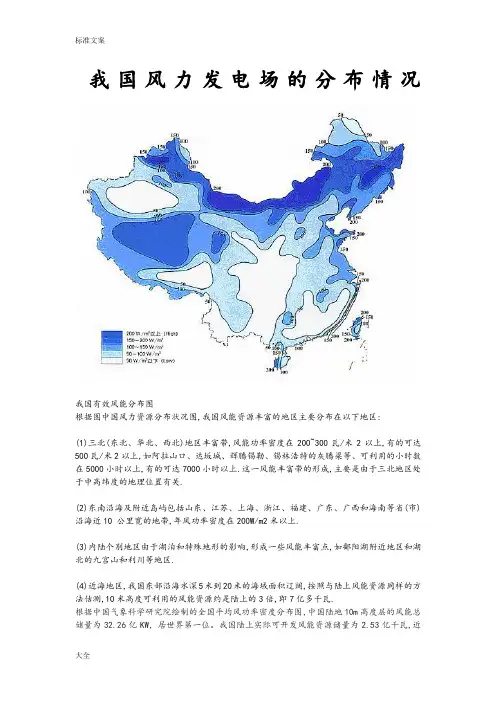

我国有效风能分布图
根据图中国风力资源分布状况图,我国风能资源丰富的地区主要分布在以下地区:
(1)三北(东北、华北、西北)地区丰富带,风能功率密度在200~300瓦/米2以上,有的可达500瓦/米2以上,如阿拉山口、达坂城、辉腾锡勒、锡林浩特的灰腾梁等、可利用的小时数在5000小时以上,有的可达7000小时以上.这一风能丰富带的
形成,主要是由于三北地区处于中高纬度的地理位置有关.
(2)东南沿海及附近岛屿包括山东、江苏、上海、浙江、福建、广东、广西和海南等省(市)沿海近10 公里宽的地带,年风功率密度在200W/m2米以上.
(3)内陆个别地区由于湖泊和特殊地形的影响,形成一些风能丰富点,如鄱阳湖附近地区和湖北的九宫山和利川等地区.
(4)近海地区,我国东部沿海水深5米到20米的海域面积辽阔,按照与陆上风能资源同样的方法估测,10米高度可利用的风能资源约是陆上的3倍,即7亿多千瓦.
根据中国气象科学研究院绘制的全国平均风功率密度分布图，中国陆地10m高度层的风能总储量为32.26亿KW，居世界第一位。我国陆上实际可开发风能资源储量为 2.53亿千瓦,近海风场的可开发风能资源是陆上3倍,则总的可开发风能资源约10亿千瓦。也就是说，如果中国的
风力资源开发60%，那么仅风能就可以支撑中国目前每年全部的电力需求。
中国的风电资源不仅丰富，而且分布基本均匀。东南沿海及其岛屿、青藏高原、西北、华北、新疆、内蒙古和东北部分地区都属于风能储藏量比较丰富的地区，而甘肃、山东、苏北、皖北等地区也有相当大比例的风能资源可以有效利用。我国陆地上从新疆、甘肃、宁夏到内蒙古，是一个大风力带；同时还有许多大风口，如张家口地区，鄱阳湖湖口地区、云南大理等。这些为风能的集中开发利用提供了极大的便利。
到2008年底，中国的风电装机容量达到1200万千瓦，现在在全世界是位居第四位，装机容量近三年来是连续成倍增长。如果按照现在这样的增长速度，到2010年底，可能会达到3000万千瓦。
目前中国已经有20多个省区开发建设了风电场，已建成风电场近240个，安装风电机组1.1万多台。按照有关规划，未来两年，中国将在河北、内蒙古、辽宁、吉林、新疆等地区建成10多个百万千瓦级的大型风电基地，并初步形成几个千万千瓦级风电基地。除了发展陆上风电
外，中国还将加快海上风电建设。
由上图可知中国的风力资源主要集中在一下几个地方：
新疆、内蒙古、黑龙江、辽宁、吉林、山东、甘肃、河北、浙江、上海、江苏、福建、广东、海南等地
一下是这几个地方的风电场分布情况：
1.新疆
以下是新疆主要的几个风电场：
新疆省是目前中国风力发电最大的省。
达坂城风电一厂：装置32台100～600千瓦机组，共12100千瓦
达坂城风电二厂：装置146台300～600千瓦机组，共75000千瓦
布尔津风电厂：装置7台150千瓦机组，共1050千瓦。总装机4.95万千瓦的新
疆新华布尔津风电场开工建设。届时，布尔
津县风电总装机容量为14.85万千瓦,每年
可提供绿色电能3.6亿度。
阿拉山口风电厂：装置2台600千瓦机组，共1200千瓦。总投资5．2183亿元
的国电新疆阿拉山口风电场总体规划装机容量1000兆瓦。现阶段已经规划的200兆瓦分四期建设。一、二期规划装机各49.5MW，计划今明两年完成，“十二五”初期完成三、四期开发建设。目前一期49.5MW风电项目33台风机吊装工作已经全部完成，预计今年10月底投产发电。在整个施工过程中，工程人员加班加点，工程未受“7·5”事件影响。阿拉山口是新疆著名的九大风区之一，全年8级以上大风就有165天，具有风力强、风向稳定和风频率高等特点，极具风电开发潜力。
乌鲁木齐托里风电厂：位在乌鲁木齐县托里乡，装置20台1500千瓦机组，共3万千瓦宁夏省
银仪长山头风电厂：银仪风电公司是宁夏发电集团与银星能源股份合资组建的风力发电公司，目前在建风电装机10万千瓦，长山头风电场一期5万，红寺堡风电场一期5万。2007年3月长山头一期发电，2007年底红寺堡一期可发电，2009年前后做到25万千瓦的装机。银仪风电的CDM补
偿机制是一吨二氧化碳补偿10美元，预计10万机组的年补偿金额是1000万元人民币。
宁夏电网不仅有贯穿全区的330KV、220KV主网架，而且有110KV、35KV、10KV配电网覆盖全区各个地区。目前规划的9个风电场址距上网接入点较近，能够满足电网发展与风电场开发建设同步进行。
目前发电集团拥有16万千瓦装机容量。其中贺兰山风电厂12万千瓦，为国内最大的风电场并且是国内首批CDM示范单位。在建的13.2万千瓦，已经完成前期工作的有25万千瓦装机容量。集团公司规划“十一五”期末达到100万装机容量，最终将建设贺兰山、青铜峡、红寺堡、长山头、太阳山等9个大中型风电场。
贺兰山风电厂：位在青铜峡市与内蒙古阿拉善左旗交界处，由宁夏发电集团所经营，装置108台8500千瓦机组，共11.22万千瓦。该厂已累计发电4.8亿千瓦时,与火力发电相比，节约标准煤16.80万吨，节约用水159.88吨，减少二氧化硫排放1000
吨，减少二氧化碳排放50万吨，减少烟尘
排放近3000吨。
贺兰山风电厂是宁夏第一个风电厂，2003年11月23日并网发电，改写了宁夏
仅有火电和水电的历史。经过连续三期建设
和扩建工程，投入运行的机组已达132台、
11.22万千瓦，一度成为全国装机规模最大
的单个风力发电厂，还在全国首家通过联合
国CDM风电项目审核。眼下，贺兰山风电厂
四期工程27台S77-1500千瓦风机正在安装
调试阶段，工程规划容量为4.05万千瓦，
这是目前全国最大的国产化风电机组，也是
西北地区单机容量最大的风电机组。随着装
机容量不断扩大，该厂最终将实现总装机
50万千瓦规划目标。
天净神州风电厂：位在青铜峡市与内蒙古阿拉善左旗交界处，由宁夏天净神州风力公司所经营，共装置3.06万千瓦。
2.内蒙古
以下是内蒙古主要的几个风电场：
辉腾锡勒风电厂：位在集宁市，由华能公司所经营，共装置13.16万千瓦
克什克腾风电厂：装置28台600～750千瓦机组，共20160千瓦
克旗赛罕坝风电厂：位于赤峰市克什克腾旗，共装置5万千瓦
朱日河风电厂：位在苏尼特左旗，由华能公司所经营，共装置10800千瓦
锡林浩特风电厂：由华能公司所经营，共装置4780千瓦
该风电场年上网量为42200万千瓦时，现上网电价0.243元/度，年产值10255万元
灰腾梁风电厂：位在锡林浩特市，由华能公司所经营，共装置4.95万千瓦锡林浩特灰腾梁风电场规划总面积为365.6平方公里，到2010年规划装机容量150MW。目前已有4个风电项目入驻，计划总投资57亿元，2007年计划投资18.7亿元。
一是北方龙源特许权项目。规划总装机容量30万KW,计划总投资26.4亿元。自治区和盟发改委已审核并正式确定项目区域范围。目前项目环评、土地预审、1：
2000的地形测量已完成，正在做地堪报告，计划年底完成征地工作。二是中广核特许权项目。规划总装机容量30万KW,计划总投资24.2亿元。自治区和盟发改委已审核并正式确定项目区域范围。由于该项目区域与中标的区域存在较大区别，现正在重新做可研，并开展环评、土地预审等前期准备工作，计划年底完成征地工作。三是北京永盛灰腾梁风电项目。一期装机容量2万KW，计划投资2亿元。目前前期工作全部就绪，基本具备开工条件，征地工作即将完成，共涉及8户牧民，已与7户签订了用地协议，还有1户正在协调中。四是国泰灰腾梁风电项目。一期装机容量4.95万KW,计划投资4.4亿元。目前已完成土地预审、环境评估报告等前期工作，上报自治区发改委等待立项，计划年底完成征地工作
永盛风电厂：位于锡林浩特市，共装置20万千瓦
治区发展改革委先后批复锡林郭勒盟119兆瓦辉腾梁风电项目可行性研究报告，其中永盛国能风力发电有限责任公司开发
建设的辉腾梁风电场20兆瓦项目，建设地点位于辉腾梁风电场Ｄ规划区3号风场，总投资1.81亿元，全部投资的投资回收期为11.23年，投资利润率4.03％，该项目于今年4月份开工建设。内蒙古龙源风能开发有限责任公司开发建设的辉腾梁风电场49.5兆瓦项目，建设地点位于辉腾梁风电场Ｃ规划区7号风场，总投资4.84亿元，全部投资的投资回收期为10.15年，投资利润率4.95％，该项目年内开工建设。国华能源有限公司辉腾梁风电场一期49.5兆瓦项目，批复建设规模为49.5兆瓦，建设地点位于辉腾梁风电场Ｃ规划区8号风场，总投资5.13亿元，投资回收期为9.95年，投资利润率5.16％，该项目年内开工建设。
商都风电厂：由华能公司所经营，装置17台55～300千瓦机组，共3875千瓦多伦风电厂：共装置5万千瓦
项目以国家大力鼓励发展风电等绿色能源的政策倾斜为背景，结合目前内蒙古及周边地区电力紧缺的现状，以北京倡导的绿色奥运为契机，充分利用多伦县丰富的风力
资源、完善的电力输送网络以及距北京的距离近的优势，拟建装机容量为10万千瓦的风电场。
克旗达里风电厂：1999年，东电茂霖风能发展有限公司在达里湖东北侧建起了三期风力发电工程。第一期工程是利用荷兰政府370万美元贷款购买的丹麦7台NEG-Micon48-750kW的风力发电机组。第二期工程是承担了原国家计委"乘风计划"国产化示范风力发电场项目，安装了6台美德公司国产化风力发电机组，以及原国家经贸委"赤峰风电场750千瓦大型风力发电机组首批国产化创新研制项目"的13台国产机组，这两期工程均在2002年第一季度投入运行。第三期工程是第四期国债专项资金项目-"赤峰风电场：3万千瓦风电机组国产化示范项目"，安装了15台新疆全风公司制造的600千瓦和丹麦生产的28台750千瓦风力发电机组。东电茂霖公司正在开发达里四期、五期工程，装机容量为9.8万千瓦。：3.黑龙江
以下是黑龙江省的几个主要的风电场：
木兰风电厂：黑龙江省的第一个风电场，填补了黑龙江没有风电的历史。
伊春大青山风电厂：16150 千瓦12.41 万千4.辽宁
大连东岗风电厂：装置25台55～550千瓦机组，共12005千瓦
横山风电厂：装置20台250千瓦机组，共5000千瓦
营口风电厂：装置26台600～1300千瓦机组，共19000千瓦
东港市菩萨庙镇的海洋红风电厂，风机分布在10平方公里的海洋红、小岛子、长胜3个村内的各个山丘上，28台单机容
量750千瓦风力发电机组，装机容量为2.1
万千瓦。东港市计划利用3至8年，投资
50亿元，使风力发电机组总装机容量达到
45万千瓦。
营口风力发电股份有限公司仙人岛风力发电场：现已拥有47台风力发电机组，总装机容量达31660千
瓦，年发电量为5380千瓦时，为新能源的开发利用另辟蹊径。
辽宁康平风力发电厂：康平具备建大型风力发电厂的天然优势：靠近内蒙古有22处风口，风力资源可装机容量达200万千瓦，是辽宁乃至全国风力资源丰富的场址之一；风能多集中于春冬两季，此时恰是电网用电高峰期，可以与火电、水电形成互补，起到调峰作用。
康平建大型风力发电厂也借力于政策优势。目前，辽宁省正在制定相关政策，鼓励相关企业来辽宁投资环保的再生能源。风力发电正符合这一鼓励范围。而康平县的目标就是要建成全国最大的风力发电县，在不断占有风能资源的基础上，提升风电开发生产能力，从根本上解决制约工业化、规模化、产业化发展的瓶颈问题。
独特的风能资源吸引了投资者的目光。于是，一直致力于投资环保项目的沈阳金山风力发电股份责任公司迈出了在康平县沙金台乡投资风电项目的脚步。2003年7月份，投资1.02亿元的一期工程开始装机，当年8月15日12台发电机组全部安装结束，并入阜新电网发电。一期装机容量1.02万千瓦，
上网电量2200万千瓦。这是辽宁省目前运行效果最好的风电厂。二期工程于今年7月动工，投资近四亿元，计划装机17台机组，建设4万千瓦的风电厂，年末实现并网发电；2006年再安装发电机组29台，总装机容量为4万千瓦。该项目整体竣工后，可实现装机容量近10万千瓦，投资规模及产值效益将成为全国最大的风力发电厂之一。同时，康平县还与国电集团进行合作，从6月份在方家、柳树、东升等风场开始测风，计划建一处30万千瓦风电厂。
彰武金山风电场：该公司于２００１年进驻彰武，该发电场一期工程于２００３年１２月完工并网发电，年发电量达１９００万千瓦时。在此基础上，辽宁彰武金山风力发电有限责任公司又于２００５年投资近１．５亿元进行风电场二期工程扩建，并于２００６年５月并网发电，其装机容量已达到了２．５万千瓦。
２００８年，彰武风电项目建设继续紧锣密鼓地进行，需要开展前期工作的风电项
目共有三个，一是中国风电集团彰东３５万千瓦风电项目。二是华能阜新５０万千瓦三期（阿尔乡）１０万千瓦风电项目。三是中丹合作华能彰北３０万千瓦风电项目。
阜新联合风力发电厂：中国风电集团于２００７年１０月，在阜新市注册成立了阜新联合风力发电有限公司，并派出专业人员负责该项目前期工作。目前，后新秋曲家沟风电场一期（５万千瓦）风电项目业主确定为：辽宁申华协合风力发电投资有限公司，已通过辽宁省工商局名称核准，待省发改委“项目核准”后，办理公司注册手续；现已取得了土地预审、地质灾害、压覆矿产、水土保持、接入系统等支持性文件，正在等待规划环评和项目环评审查；已委托省电力勘测设计院进行彰东风电场３５万千瓦接入系统和２２０千伏升压站可行性研究工作；曲家沟项目的工程技术人员已进驻后新秋镇，开展前期通水、通电、通路的准备工作。中国风电集团曲家沟一期５万千瓦项目与后新秋马鬃山５万千瓦项目前期工作进展顺利，年内将开工建设；华能彰北阿尔乡１
０万千瓦项目和中丹合作华能彰北３０万千瓦项目前期工作也已正式启动，并积极争取今年开工建设。
金山风电厂：金山能源股份有限公司到目前为止，已建设了２９台风力发电机组，每台发电机组每年能作业２３００小时，全年共能发４０００多万度的电，通过国家电网传输到各地，供应各行各业。五年来，金山风电共上缴税金１７００余万元。由于有了金山风电的落户，该镇还为当地解决了固定就业岗位２０个，临时用工６００００余人次，另外还把本镇的９名技术人员输出到国外（丹麦制造商在中国的营销网络）。张晓兵说，“正因为有了金山风电，我一个小小技术工人，也能出国看一看外面的世界，而且还挣着‘外快’，甭提多高兴了。”２００７年，他把家里的彩电换成了液晶电视，还添置了电脑，今年他还准备把老房改造改造，再买台空调。据了解，输出的这些技术工人，每年的年薪１０万元，这相当于一个在家务农的农民好几年的收入。因为收入增多，镇政府改善了办公条件，镇文化中
心、文化广场也相继建成，丰富了老百姓的业余文化生活。彰武金山风电还出资３０余万元，为后新秋修通了一条３公里的乡村风电公路。同时，由于该风电场位于彰武县八大景观之一的巨龙湖畔，２９台风电机组分布于青山绿水之间，蓝天碧水加上傲然挺立的风车，壮观的景象每年都能吸引四面八方的游人来此参观，给当地餐饮、住宿带来不菲的收入，成为可持续发展的又一新亮点。
“万丈高楼平地起”，彰武风电项目建设在全市扎实推进百万千瓦风电项目建设中已迈出了坚实的步伐。彰武的风电项目建设正在“突破阜新”中迎风飞扬。
辽宁大唐法库风电
辽宁大唐国际法库风电项目筹建处一期工程获得了辽宁省发展和改革委员会的核准批复，成为了大唐国际发电股份有限公司第一个在辽宁省核准的能源项目。
大唐国际法库风电项目工程，位于辽宁省沈阳市法库县境内，规划装机容量200兆瓦。一期工程计划投资近5亿元，建设
1500千瓦风机33台，总装机容量为49.5兆瓦。
目前，该工程的主机及塔筒招标工作已经结束，正在进行辅机设备的招标和施工准备。预计2008年4月开工建设，2008年年底前实现并网发电。
长海县风力发电厂：从2002年开始尝试风力发电，当年即在獐子岛建起12台机组总装机容量为3000千瓦的风力发电厂，2003年又分别在大长山岛和小长山岛各建成一座6台机组、装机容量为3600千瓦的风电厂，总装机容量超过1万千瓦，总投资达8000万元。据介绍，海岛24台风电机组每年可大约发电1500万千瓦时，占长海县年用电量的20%以上。
大连獐子岛风电厂
由大连电力发展公司投资2000万元，大连电力建设有限公司承建的
国债风电大连长海示范风电厂项目——獐子岛风电厂已开工建设。据中国机械
信息网报道，该风电厂属国家投资项目，总装机容量为3000千瓦。在獐子岛西起西
獐社区南帮山顶，东至沙包社区台山顶，共安装12台250千瓦风力发电机，每
台高度为30米。电厂建成供电量为656千
瓦·时。将在今冬完成风力发电机的基础，
明
年6月交付使用。
华能洮北风电厂：一期工程由华能国际电力开发公司投资，华能新能源公司管理，
华能国际电力开发公司吉林白城风电分公
司建设运营。规划容量为200兆瓦，一期工
程装机容量49.3兆瓦，安装有58台西班牙
G58-850型单机容量850千瓦风力发电机
组，是全国第一个一次性投产5万千瓦级的
风力发电厂，也是吉林省十五期间投产的唯
一新能源项目。一期工程于2005年6月27
日开工，2005年12月15日并网发电；从
基础开挖到第一组风机并网发电，历时150
天；从开工建设到58台风机全部投产发电，历时172天，较工期提前九个半月投产发
电。
该项目的建成投产，在全国创造四个“第一”：
