康耐视相机操作使用说明书 一、 康耐视相机具体设置 1.1 软件安装 双击康耐视相机软件Cognex_In-Sight_Software_4.8.1，按照步骤一步步安装即可。 1.2 流程编辑 1. 设置电脑本地连接IPV4地址为19 2.168.39.12（设置为39段即可）。 2. 双击康耐视In-Sight 浏览器软件进入相机设置界面，软件会自动搜索连接的相机设备，如下图1.1所示。 图 1.1 3. 双击相机设备（红色椭圆内设备图标），进入相机编辑界面，如下图1.2所示。 图1.2
一、连接相机 1、根据康耐视接线说明书接好相机，通过网线连接上电脑。在PC端打 开in-sight浏览器。 2、打开“系统”菜单栏下的菜单项，或者右键点击In-Sight网络栏弹出 “将网络、设备添加到网络”： 查找出7402相机，如上图，其IP地址与PC不在同一个网段。 统一ip网段 点击“复制PC网络设置”， 输入125，点击“应用”，则把相机的ip地址设置为“，让相机、pc都处于网段上。
打开相机 双击“is7402_13ad6e”,则打开相机，之前设置的开机自动加载的作业（如）也打开。 “传感器”-》“启动”，设置相机上电后是否自动联机，设置自动加载的作业。 新建作业（电子表格下） 1、转到电子表格视图 2、“文件”-》“新作业”，或者点击左上角相应工具 设置拍照参数 双击“Image”，如下，设置触发模式和曝光时间等参数，这里设置为“手动”
触发，即点击工具栏的触发图标或者按快捷键F5时，相机拍照。 校准 calibrateGrid 将坐标变换下的CalibrateGrid函数拖到一空白的电子表格B2： 点击“实况视频“，调整好标定板（或者标定纸，没有的话可以打印）和镜头焦距等，让标定板清晰现实在视野中央，双击鼠标（或者按enter键）：
点击“触发器”，则右上角现实找出的特征点数（276）。 点击下方“校准”按钮： 点击“确定”按钮，则校准完成。 CalibrateImage 经过如此处理，实现了像素坐标系图像到毫米坐标系图像的映射。 训练模版 1、拿走标定板，把要查找的物品放到视野范围，按F5拍照 2、函数栏里，“视觉工具”-》“图案匹配”-》TrainPatMaxPattern 图像框选A0或B4，默认是A0。

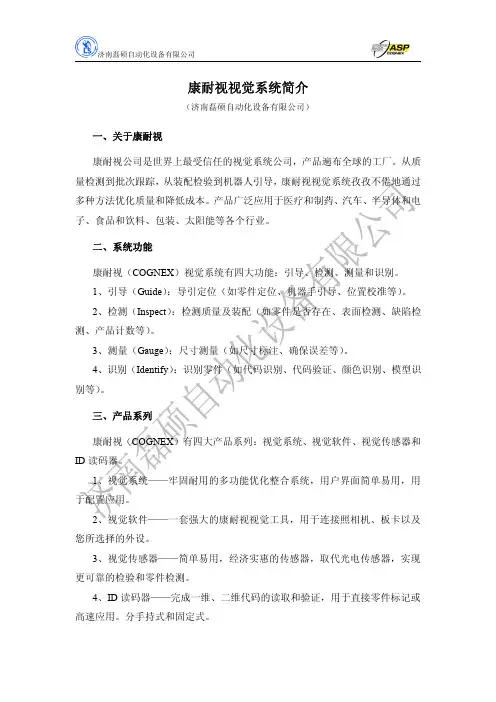

康耐视视觉系统简介 （济南磊硕自动化设备有限公司） 一、关于康耐视 康耐视公司是世界上最受信任的视觉系统公司，产品遍布全球的工厂。从质量检测到批次跟踪，从装配检验到机器人引导，康耐视视觉系统孜孜不倦地通过多种方法优化质量和降低成本。产品广泛应用于医疗和制药、汽车、半导体和电子、食品和饮料、包装、太阳能等各个行业。 二、系统功能 康耐视（COGNEX）视觉系统有四大功能：引导、检测、测量和识别。 1、引导（Guide）：导引定位（如零件定位、机器手引导、位置校准等）。 2、检测（Inspect）：检测质量及装配（如零件是否存在、表面检测、缺陷检测、产品计数等）。 3、测量（Gauge）：尺寸测量（如尺寸标注、确保误差等）。 4、识别（Identify）：识别零件（如代码识别、代码验证、颜色识别、模型识别等）。 三、产品系列 康耐视（COGNEX）有四大产品系列：视觉系统、视觉软件、视觉传感器和ID读码器。 1、视觉系统——牢固耐用的多功能优化整合系统，用户界面简单易用，用于配置应用。 2、视觉软件——一套强大的康耐视视觉工具，用于连接照相机、板卡以及您所选择的外设。 3、视觉传感器——简单易用，经济实惠的传感器，取代光电传感器，实现更可靠的检验和零件检测。 4、ID读码器——完成一维、二维代码的读取和验证，用于直接零件标记或高速应用。分手持式和固定式。
四、典型行业和应用举例 1、汽车：检测零件存在与否 2、半导体和电子：检验晶片和模具质量 3、食品和饮料：验证过敏原标签是否正确 4、包装：用自动化系统进行堆垛 5、医疗：验证手术室中器械是否齐备 6、制药：在过度失真的字符上进行字符验证 7、一般制造：为元件级产品追踪提供代码读取 8、太阳能：检查日版上的裂缝、缺口及类似缺陷 9、纸张、塑料、无纺布的纹理检测：进行在线、实时的纹理检测 10、金属和玻璃表面检测：检测、识别和显示缺陷
康耐视相机操作使用说明书 一、康耐视相机具体设置 1.1软件安装 双击康耐视相机软件，按照步骤一步步安装即可。 1.2流程编辑 1. 设置电脑本地连接IPV4地址为（设置为39段即可）。 2. 双击康耐视In-Sight浏览器软件进入相机设置界面，软件会自动搜索连接的相 机设备，如下图所示。 图 3. 双击相机设备（红色椭圆内设备图标），进入相机编辑界面，如下图所示。 图
4. 在应用程序步骤中，开始、设置工具、配置结果、完成这4个步骤形成一个完整的相机操作流程； ?开始单击“开始”中“已连接”，如下图所示，可以进行连接设备、断开设备、刷新、添加等操作。 图 单击“开始”中的“设置图像”，如下图所示。 在“采集/加载图像”对话框中，“触发器”按钮是进行拍照，“实况视频”按钮是实时显示相机中的图像，“从PC加载图像”按钮是加载一张存在的图像。 图 在“编辑采集设置”对话框中，设置一系列相机参数，根据具体需要进行调节 ?设置工具单击“设置工具”中“定位部件”按钮，对检测模型进行定位，作为识别的模型进行对比；单击“设置工具”中“检测部件”按钮，对模型进行编辑操作。 在“定位部件”的设置对话框中，如下图所示，合格阀值：每次拍照之后的得分如果大于阀值，则拍照成功，否则失败；旋转公差：检测部件能够旋转的角度范围，如果在范围之类则会拍照成功，否则会失败 图 ?配置结果单击“配置结果”中“通信”按钮，进行通讯设置操作，如下图所示。新时达机器人视觉通信采用的TCP/IP通讯方式，单击“TCP/IP”，如下图所示，在“TCP/IP设置”对话框中，“服务器主机名”设为（机器人控制器IP地址），“端口”设置与CodeSys中相同，本例中设为9876，“超时时间”设为15000，“结束符”设为字符串（CR13）。 单击“格式化输出字符串”，进行输出操作，如下图所示。勾选“使用分隔符”，表示在输出之间用逗号分隔符进行隔开，方便进行数据处理操作；单击“添加” 按钮，可以输出很多数据，这里只需要输出4个数据，“失败”、“定位器.X”、“定位器.Y”、“定位器.角度”； 输出数据说明：均为7个字节宽度，除图案.失败是整形外，其它数据均为浮点型，小数点位数为2位。 1）第一位图案.失败：判定符，为0表示采集到特征，拍照成功；为1则拍照失败。 2）第二位图案.定位器.X：输出用户坐标系下的X方向绝对值。 3）第三位图案.定位器.Y：输出用户坐标系下的Y方向绝对值。 4) 第四位图案.定位器.角度：输出用户坐标系下的相对角度。 图 图 图 ?完成在“完成”中单击“保存作业”，则保存当前作业任务中的所有 设置；在“完 成”中单击“运行作业”，则运行当前作业任务。 注意，以上参数设定必须在脱机模式下才能够设置，在联机状态下参数不能设置，与外界设备实时通讯必须在联机模式下；物体旋转一定角度拍照失败，看检测部件是否超过相机视野范围和旋转角度值设置是否合理。 1.3Codesys通信注意事项
康耐视软件连接e2V相机操作手册 RuntimeSetup_v5.2 和SetupCognexAdapter_v2.1下载地址 http://silicon.software/product/microenable-iv-ad4-cl/ 1 、首先安装好康耐视软件。 2 、安装silicon RuntimeSetup_v5.2 以上版本，现在测试过5.2.2和5.2. 3 2个版本 3 、安装好SetupCognexAdapter_v2.1 （RuntimeSetup_v5.2 和SetupCognexAdapter_v2.1 最好安装在同一个盘） 4 、注册表中（在开始-运行输入“regedit”） 注意安装的路径 将SetupCognexAdapter_v2.1 安装的目录文件； 如：C:\Program Files\SiliconSoftware\Runtime5.4.0\bin下的文件SisoCognexAdapter.dll复制到注册表LibName路径中；注意两个路径是不一样的。 注意： 图片高度如果增大，而VisionPro出现下面问题 只需将注册表中PoolSize 里面的值改大，就不会出现采集图像失败。
5、打开microDisplay 选择相对应的采集卡dll文件 6 、采集display 配置好采集4096*4096 配置senser模式 保存好配置
保存的路径为：C:\Program Files\SiliconSoftware\Runtime5.2.2\MyMCFs\my configuration.mcf
7、配置环境变量（计算机-属性-高级系统设置-环境变量） 变量名为：SISO_COGNEX_APPLET_0 0代表采集卡个数 变量值为：C:\Program Files\SiliconSoftware\Runtime5.2.2\MyMCFs\my configuration.mcf 8、打开visionPRO 打开CogAcqFIfoTool 1工具，即可正常采集。
