第三章 负荷计算及无功补偿 广东省唯美建筑陶瓷有限公司 刘建川 3．1 负荷曲线与计算负荷 负荷曲线（load curve ）是指用于表达电力负荷随时间变化情况的函数曲线。在直角坐标糸中，纵坐标表示负荷（有功功率和无功功率）值，横坐标表示对应的时间（一般以小时为单位） 日负荷曲线 年负荷曲线 年每日最大负荷曲线 年最大负荷和年最大负荷利用小时数 3．1．2 计算负荷 计算负荷是按发热条件选择电气设备的一个假定负荷，其物理量含义是计算负荷所产生的恒定温升等于实际变化负荷所产生的最高温升。通常将以半小时平均负荷依据所绘制的负荷曲线上的“最大负荷”称为计算负荷，并把它作为按发热条件选择电气设备的依据。 3．2 用电设备额定容量的确定 3．2．1 用电设备的一作方式 （1）连续工作方式 在规定的环境温度下连续运行，设备任何部份温升不超过最高允许值，负荷比较稳定。 （2）短时运行工作制 （3）断续工作制 用电设备以断续方式反复进行工作，其工作时间与停歇时间相互交替。取一个工作时间内的工作时间与工作周期的百分比值，称为暂载率，即 *100%%100%0 t t T t t ε==+ 暂载率亦称为负荷持续率或接电率。根据国家技术标准规定，重复短暂负荷下电气设备的额定工作周期为10min 。吊车电动机的标准暂载率为15%、25%、40%、60%四种，电焊设备的标准暂载率为50%、65%、75%、100%，其中草药100%为自动焊机的暂载率。 3．2．2 用电设备额定容量的计算 （1）长期工作和短时工作制的设备容量 等于其铭牌一的额定功率，在实际的计算中，少量的短时工作制负荷可忽略不计。 （2）重复短时工作制的设备容量 ○ 1吊车机组用电动机的设备容量统一换算到暂载率为ε=25%时的额定功 率，若不等于25%，要进行换算，公式为：2Pe Pn ==Pe 为换算到ε=25%时的电动机的设备容量 εN 为铭牌暂载率
北极星主页 | 旧版 | 电力运营 | 电信运营 | 工业控制 | 电子技术 | 仪器仪表 | 大学院校 | 科研院所 | 协会学会新闻中心| 技术天地| 企业搜索| 产品中心| 商务信息| 人才招聘| 期刊媒体| 行业展会| 热点专题| 论坛| 博客| 高级搜索 帐号 密码 个人用户注册企业免费注册 能源工程 ENERGY ENGINEERING 2003年第1卷第1期 工矿企业无功补偿技术及其管理要求 方云翔 （浙江信息工程学校，湖州 313000）
摘要：分析了工矿企业采用无功补偿技术的必要性，介绍了无功补偿方式的确定及补偿容量的计算方法，并论述了加强无功补偿装置管理、提高运行效率应注意的问题。 关键词：无功补偿；技术管理；工矿企业 1 前言 供电部门在向用电单位（以下简称用户）输送的三相交流功率中，包括有功功率和无功功率两部分。将电能转换成机械能、热能、光能等那一部分功率叫有功功率，用户应按期向供电部门交纳所用有功电度的电费；无功功率为建立磁场而存在并未做功，所以供电部门不能向用户收取无功电度电费，但无功功率在输变电过程中要造成大量线路损耗和电压损失，占用输变电设备的容量，降低了设备利用率。因此，供电部门对输送给用户的无功功率实行限制，制订了功率因数标准，采用经济手段———功率因数调整电费对用户进行考核。用户功率因数低于考核标准，调整电费是正值，用户除了交纳正常电费之外，还要增加支付调整电费（功率因数罚款）；用户功率因数高于考核标准，调整电费是负值，用户可以从正常电费中减去调整电费（功率因数奖励）。 用电设备如变压器、交流电动机、荧光灯电感式镇流器等均是电感性负荷，绝大多数用户的自然功率因数低于考核标准，都要采取一些措施进行无功补偿来提高功率因数。安装移相电力电容器是广大用户无功补偿的首选方案。 2 无功补偿的经济意义 2．1 提高输变电设备的利用率 有功功率
Plans for saving electricity 节电方案计划 Today's companies face a wide range of competition, and constantly reduce the power consumption is not only an important way to reduce costs to improve competitiveness over a long period of time, and is the realization of their own is the effective means to make contributions to reduce emissions 当今企业面临广泛的竞争，不断降低电力能耗不仅是长期降低成本提高竞争力的重要途径，而且是实现自身为降低排放作贡献的有效手段。 The way of energy saving of enterprises 企业电力节能的途径 First, because of the power efficiency of the electric power sector, the improvement of power factor can make no work penalty. 一是由于电力部门考核的电力效能，即功率因素提高方面，可使无功罚款转变为无功奖励。 Second，The energy saving effect can be about 8 ~ 15% of the compensation of the load on the side of the load 二是自身负载侧的无功修正及线损补偿，其节能效果可以达到8~15%左右。 Third，Electric power special aspects: such as load management, may reduce power load peak power 5 ~ 30%, for a lot of electricity companies such as steel mills, a year can save electricity cost millions 三是电力能源的特殊方面:比如负荷管理，可能使电力负荷高峰功率降低5~30%，对一个大量用电企业如钢厂，每年可节约用电费用几百万之巨！ Fourth，Clean energy saving on electricity, with a focus on the possible power grid harmonic filter, on the basis of conventional energy saving effect, improve skills 3 ~ 50%, especially can improve the reliability of the system 四是着力于电力清洁节能，重点是滤除可能存在的电网谐波,可在常规节能效果的基础上，提高技能率3~50%，特别是可以提高系统的可靠性。 Fifth，Comprehensive energy management, comprehensive, scientific and efficient management of electricity, water and gas can increase comprehensive energy efficiency to about 10-20% 五是综合性的能源管理，对电、水、气等实行综合、科学、高效的管理，可将综合能源利用率提高到10~20%左右。 The enterprise is reactive power and harm 企业无功功率及危害 The reverse of the magnetic field generated by the current hysteresis of a transformer,
遵义长征电器开关设备有限责任公司致力于电能质量综合管理和电力系统供用电安全领域相关技术的研究和应用，为客户提供电能质量监视、功率因数校正、电力谐波治理、电气火灾监控等系统解决方案，利用现代通讯和物联网技术，对服务客户电力系统的所有电气设备提供在线检测并对可能存在的故障提供预警信息，确保电力系统用电安全。 检测供电质量、掌握电能消耗状况，并依据此制订节能降耗方案提供解决方案 ?电气参数测量及电能质量监视系统； ?电能量管理系统及电力自动化监控系统； ?电能质量（电力谐波与无功）检测服务； ?照明节能降耗产品。 提供功率因数校正及电力谐波治理方案 ?综合电能质量调控系统 ?有源及电力滤波与补偿系统 ?智能电力电容器及模块化无功补偿系统 ?谐波保护设备 电气火灾预防性解决方案 ?预防性电气火灾监控系统 我们的技术服务和您的收益 ?专业的技术服务专家具有多年经验，并透彻掌握电能应用、维护和管理知识。 ?无功功率补偿及功率因数调节方案提高您的电能应用效率，降低惩罚性电费损失。 ?电力谐波治理保障您用电设备的安全和设备使用效率。 ?电气火灾监视系统协助您查找电气火灾隐患，预防电气火灾发生，保障设备和生命安全。 电能质量治理对于企业的意义 许多企业对无功补偿、谐波治理的节能意义认识不足，不知道为什么要装，仅仅是因为供电部门力调罚款，才不得不装。客观地讲，无功补偿及谐波治理确实对供电部门有诸多好处，但对企业自身也有许多益处： ?电力部门对各企业的功率因数有规定的标准，如果达不到标准，要对其进行罚款，收取力率电 费，功率因数提高后可以消除力率罚款电费。 ?安装无功补偿装置后电网传输的无功功率减少，这样就增加了电网的传输有功功率的能力，提 高了设备利用率。 ?功率因数提高后，线路的总电流下降，线路损失和变压器有功损失会降低，可以减少一部分动 力电费。 ?功率因数提高后，线路的总电流下降，线路的电压降减小，从而改善了电压质量。 ?在变压器出力不够时，安装无功补偿装置，提高功率因数可使变压器的带载能力增强。 ?电能质量治理可有效避免谐波引起的误动作/拒动作，避免发生电力谐振，降低变压器和电动机 的损耗，可显著提升用电质量，降低损耗，节约电费，确保企业安全可靠用电。

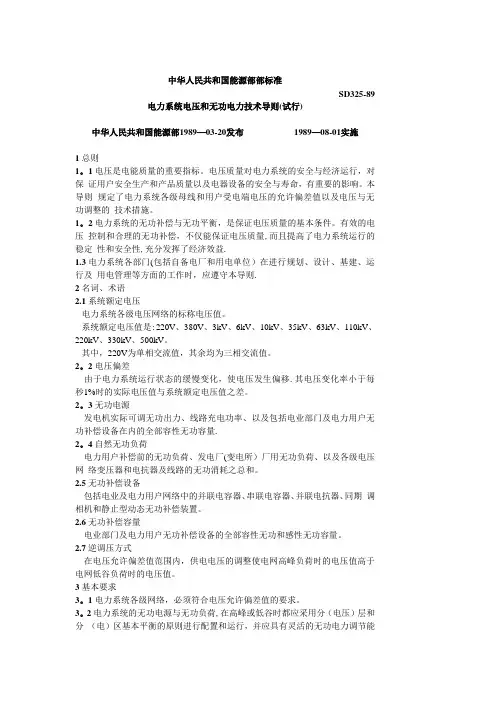

１０ＫＶ及以下变电所设计规范ＧＢ５００５３－９４ 中华人民共和国国家标准 １０ＫＶ及以下变电所设计规范ＧＢ５００５３－９４ 中华人民共和国国家标准 １０ＫＶ及以下变电所设计规范 ＧＢ５００５３－９４ 主编部门：中华人民共和国机械工业部 批准部门：中华人民共和国建设部 施行日期：１９９４年１１月１日 关于发布国家标准 《１０ＫＶ及以下变电所设计规范》的通知建标［１９９４］２０１号 根据国家计委计综［１９８６］２５０号文的要求，由机械工业部中电设计研究院负责主编，会同有关单位共同修订的国家标准《１０ｋＶ及以下变电所设计规范》，已经有关部门会审。现批准《１０ｋＶ及以下变电所设计规范》ＧＢ５００５３－９４为强制性国家标准，自１９９１年１１月１日起施行。 原国家标准《工业与民用１０ｋＶ及以下变电所设计规范》ＧＢＪ５３－８３同时废止。 本规范由机械工业部负责管理，其具体解释等工作由机械工业部中电设计研究院负责，出版发行由建设部标准定额研究所负责组织。 中华人民共和国建设部 １９９４年３月２３日目次 第一章总则 第二章所址选择 第三章电气部分 第一节一般规定 第二节主接线 第三节变压器选择 第四节所用电源 第五节操作电源 第四章配变电装置 第一节型式与布置
第二节通道与围栏 第五章并联电容器装置 第一节一般规定 第二节电气接线及附属装置 第三节布置 第六章对有关专业的要求 第一节防火 第二节对建筑的要求 第三节采暖及通风 第四节其他 附录一名词解释 附录二本规范用词说明 附加说明 第一章总则 第１．０．１条为使变电所设计做到保障人身安全、供电可靠、技术先进、经济合理和维护方便，确保设计质量，制订本规范。 第１．０．２条本规范适用于交流电压１０ｋＶ及以下新建、扩建或改建工程的变电所设计。 第１．０．３条变电所设计应根据工程特点、规模和发展规划，正确处理近期建设和远期发展的关系，远近结合，以近期为主，适当考虑发展的可能。 第１．０．４条变电所设计应根据负荷性质、用电容量、工程特点、所址环境、地区供电条件和节约电能等因素，合理确定设计方案。 第１．０．５条变电所设计采用的设备和器材，应符合国家或行业的产品技术标准，并应优先选用技术先进、经济适用和节能的成套设备和定型产品，不得采用淘汰产品。 第１．０．６条１０ｋＶ及以下变电所的设计，除应执行本规范的规定外，尚应符合国家现行的有关设计标准和规范的规定。 第二章所址选择 第２．０．１条变电所位置的选择，应根据下列要求经技术、经济比较确定： 一、接近负荷中心； 二、进出线方便； 三、接近电源侧；
电能质量现场测试规范 江西省电力公司 2012.5
前言 本规范的编制是针对江西省电力系统电能质量指标(公用电网谐波、三相电压不平衡度、电压波动及闪变)测试而制订。 一、范围 本规范适用于发电厂、变电站、用户端电能质量指标(公用电网谐波、三相电压不平衡度、电压波动及闪变)现场测试。 二、引用标准 GB/T14549-1993 《电能质量公用电网谐波》 GB/T15543-2008 《电能质量三相电压允许不平衡度》 GB/T 12326-2008 《电能质量电压波动和闪变》 电能质量综合测试分析仪技术说明书 三、测试前准备工作 3.1 人员要求 1）现场工作人员应身体健康、精神状态良好。 2）必须具备必要的电气知识、掌握本专业作业技能。 3）认真学习了本测试规范。 4）熟悉《电业安全工作规程》相关知识，并经考试合格。 5）有强烈的安全责任感。 3.2 工器具及材料 1）个人工具箱1套。 2）电能质量综合测试分析仪若干套（在有效期内）。
3）数字万用表1只（在有效期内）。 4）试验接线3套。 5）绝缘胶布1卷。 6）毛刷2把（1.5″）。 7）手电筒1个。 3.3 现场准备工作 1）开工前两天内，准备好本次测试所需电能质量综合测试分析仪、工器具、相关图纸，收集所测线路或机组的PT、CT变比，现场运行方式、供电主变容量、谐波源用户协议容量等相关技术资料。电能质量综合测试分析仪的电压、电流回路完好，工器具应试验合格，满足本次测试的要求，材料应齐全，图纸及资料应附合现场实际情况。 2）被测试单位根据现场工作时间和工作内容落实工作票，工作票应填写正确，并按《电业安全工作规程》相关部分执行。 3.4 安全提示 1）本规范所做测试不需拆动二次回路，测试中严禁拆动二次回路。 2）电流二次回路开路，易引起人员伤亡及设备损坏。 3）电压二次回路短路，易引起人员伤亡、设备损坏及保护误动。 3.5安全措施 1）做安全技术措施前应先检查附录A中的《现场安全技术措施》和实际接线及图纸是否一致，如发现不一致，及时向专业技术人员汇报，经确认无误后及时修改，修改正确后严格执行附录A中的《现场安全技术措施》。
电能质量-无功补偿解决方案 1.方案背景 电力系统中阻感负荷的存在，如变压器、异步电动机，都会消耗大量的无功功率，而大量的冲击性无功负载还会导致电压发生快速波动。电力电子变流设备，特别是各种相控整流装置的普及及应用，同样会消耗大量的无功功率。由此引发了电能质量恶化、网损增加、三相不平衡、输变电设备有效利用率降低等各种问题。系统中整流器、变流器等非线性负荷的应用，会产生大量的谐波电流注入电网，造成电网电压畸变，谐波不仅使电力电子设备和线路产生涡流损耗，导致线损增加，甚至还会引发系统谐振，从而产生谐波过电压，造成设备损坏。大量的谐波还可能影响继电保护和自动控制系统的可靠性，令正常的生产活动无法进行。 图1系统示意图 2.应用场景 2.1.场景1：风电场并网 随着风力发电技术的发展，风力发电装机容量在电网中所占的比例越来越高，风力发电的随机性会影响电力系统的有功无功，从而引起电压的波动。此外，电力系统的低电压故障又会影响到风电场的并网。
图2应用场景1-风电场并网 2.2.场景2：冶金 电弧炉是冲击性非线性负荷，工作时产生大量的谐波和负序电流，使得电网电压发生较大的波动和闪变，功率因数极低。 图3应用场景2-冶金 3.方案实现 3.1.概述 PRS-7586系列动态无功补偿装置（SVG）可直接接入35kV电压等级及以下电力系统，为电网或用电系统快速提供动态无功补偿，可有效提高系统电压暂态稳定性、抑制母线电压闪变、补偿不平衡负荷、滤除系统谐波及提高功率因数。
图4方案实现原理图示3.2.设计原则 表1系统主要设计原则
3.3.装置列表 表2装置列表 4. 1)模块化的电路结构 a)SVG的核心是基于IGBT器件的（链式）逆变器，链式逆变器每相由多个功率模块输出串联而成，功率模块采用N+1或N+2冗余运行结构； b)模块控制采用大规模FPGA芯片载波移相多电平空间矢量PWM控制策略，电路简单，抗干扰能力强，可靠性高； c)采用自励起动技术，使得装置投入时冲击电流小； d)模块面板共四个电气端子，2个光纤端子，接线简单，还设有若干状态及故障指示灯，方便维护及检修。 2)控制 a)采用基于DSP及多FPGA的全数字化控制平台，具有集成度高，可靠性高的优点； b)现场可设定控制方式：系统补偿、负荷补偿，同时可设定谐波补偿次数； c)采用瞬时无功电流控制策略，可在系统短路故障时，快速连续的发出无功，为系统提供充足的无功支撑； d)采用进口PLC实现多组固定电容器的综合投切控制； e)控制器采用全封闭防尘设计，无需冷却风扇，大大提高可靠性。
电能质量指标标准 1.电能质量指标定义 电能质量包括四个方面的相关术语和概念：电压质量（VOLTAGEQUALITY）即用实际电压与额定电压间的偏差（偏差含电压幅值，波形和相位的偏差），反映供电企业向用户供给的电力是否合格；电流质量（CURRENTQUALITY）即对用户取用电流提出恒定频率、正弦波形要求，并使电流波形与供电电压同相位，以保证系统以高功率因数运行，这个定义有助于电网电能质量的改善，并降低网损；供电质量（QUALITYOFSUPPL Y）包含技术含义和非技术含义两个方面：技术含义有电压质量和供电可靠性；非技术含义是指服务质量（QUALITYOFSERVICE）包括供电企业对用户投诉的反应速度和电力价格等；用电质量（QUALITYOFCONSUMPTION）包括电流质量和非技术含义，如用户是否按时、如数缴纳电费等，它反映供用双方相互作用与影响用电方的责任和义务。 一般地，电能质量的定义：导致用户设备故障或不能正常工作的电压、电流或频率偏差。这个定义简单明晰，概括了电能质量问题的成因和后果。随着基于计算机系统的控制设备与电子装置的广泛应用，电力系统中用电负荷结构发生改变，即变频装置、电弧炉炼钢、电气化铁道等非线性、冲击性负荷造成对电能质量的污染与破坏，而电能作为商品，人们会对电能质量提出更高的要求，电能质量已逐渐成为全社会共同关注的问题，有关电能质量的问题已经成为电工领域的前沿性课题，有必要对其相关指标与改善措施作讨论和分析。 2.电能质量指标 电能质量指标是电能质量各个方面的具体描述，不同的指标有不同的定义，参考IEC标准、从电磁现象及相互作用和影响角度考虑给出的引起干扰的基本现象分类如下： （1）低频传导现象：谐波、间谐波、电压波动、电压与电流不平衡，电压暂降与短时断电，电网频率变化，低频感应电压，交流网络中的直流； （2）低频辐射现象：磁场、电场； （3）高频传导现象：感应连续波电压与电流，单向瞬态、振荡瞬态； （4）高频辐射现象：磁场、电场、电磁场（连续波、瞬态）； （5）静电放电现象。 对于以上电力系统中的电磁现象，稳态现象可以利用幅值、频率、频谱、调制、缺口深度和面积来描述，非稳态现象可利用上升率、幅值、相位移、持续时间、频谱、频率、发生率、能量强度等描述。 保障电能质量既是电力企业的责任，供电企业应保证供给用户的供电质量符合国家标准；同时也是用户（拥有干扰性负荷）应尽的义务，即用户用电不得危害供电；安全用电；对各种电能质量问题应采取有效的措施加以抑制。 电能质量指标国内外大多取95％概率值作为衡量依据，并需指明监测点，这些指标特点也对用电设备性能提出了相应的要求。即电气设备不仅应能在规定的标准值之内正常运行，而且应具备承受短时超标运行的能力。 3.电能质量指标标准 综合新颁布的电磁兼容国家标准和发达国家的相关标准，中低压电能质量标准分5大类13个指标。 （1）频率偏差：包括在互联电网和孤立电网中的两种； （2）电压幅值：慢速电压变化（即电压偏差）；快速电压变化（电压波动和闪变）；电压暂降（是由于系统故障或干扰造成用户电压短时间（10MS～LMIN）内下降到90％的额定值以下，然后又恢复到正常水平，会使用户的次品率增大或生产停顿）；短时断电（又称电压中断，是由于系统故障跳闸后造成用户电压完全丧失（3MIN，电压中断使用户生产停顿，
第5章电能质量指标 5.1电能质量指标概述 电能质量问题涉及多学科不同的领域，主要和发生在电网中的电磁现象相关，因而与电磁兼容领域有着较大的知识交叉。关于电能质量，目前还没有一个被各方普遍接受的定义。美国电气电子工程师协会IEEE采用“Power quality”这一术语描述电能质量,定义为：合格电能质量的概念是指给敏感设备提供的电力和设备的接地系统是均适合于该设备正常工作的。这一定义主要基于敏感设备进行的。 通俗地，可以这样认为：电能质量是与电力系统安全经济运行相关的、能够对用户正常生产工艺过程及产品质量产生影响的电力供应的综合技术指标描述。它涉及电压电流波形形状、幅值及其频率这三大基本要素。电能质量指标的下降是继发电环节以后理想电能在输配供这一延续环节中被“污染”造成的。相当于在理想电能载体上所依附的其它“坏”信息，其主要影响因素包括电网结构缺陷、电气设备可靠性指标及维护缺陷、继电保护缺陷、环境气候及外来因素如雷电等因素、供电设备非线性特性、不同用户的负荷用电特性等。 一般来说，描述电能质量的技术参数位该具有明确的物理意义，要能够进行监测、评判，并能够根据相关理论研制出有效的控制产品。目前所认识的电能质量问题以电网运行方式而言可以粗略地分为稳态电能质量问题及暂态电能质量问题，但这两类问题在许多方面又相互交织在一起，因此应正确对待。 稳态电能质量参数刻划了电力系统稳态运行方式下的运行状态，主要参数包括电压偏差、频率偏差、三相不平衡度、谐波电压电流、电压波动闪变等5类电能质量指标。稳态电能质量影响范围广，程度深，并且具有累积效应。目前，对稳态电能质量的研究已趋于深入．IEC及我国均有严格的限值标准，针对稳态电能质量的监测方法、监测设备及其监测系统、专业的分析仿真软件、控制手段及其控制设备均较成熟，发挥着越来越重要的作用。 所谓暂态电能质量即电力系统暂态事件或局部暂态事件所引起的运行参数的变化以有效值为出发点。目前，主要技术参数有电压暂降、电压暂升、电压短时中断等，值得关注的是，基于峰值的过电压指标也已经纳入电能质量的技术参
电能质量及谐波标准 内容提纲 1．电能质量基本概念 2．电能质量的影响 3．电能质量国家标准综述 4．电能质量国家标准摘要 5．电能质量国外标准简介 6．谐波国家标准基本内容 7．国外谐波标准介绍 1 电能质量的基本概念 （1）电力系统概况：结构、有功和无功平衡，各种干扰 （2）电能质量——关系到电气设备工作（运行）的供电电压指标。 （3）电能质量指标：电压偏差、频率偏差、谐波、电压波动和闪变、三相电压不平衡度、暂时过电压和瞬态过电压、电压暂降、波形缺口、…… （4）电能质量指标特点： a. 空间上、时间上不断变化 b. 需要供、用电双方共同合作维护 （5）电能质量问题的由来 ? 随电力工业诞生而存在的一个传统问题； ? 现代用电负荷结构发生了质的变化。电力电子技术广泛应用，家用电器普及，炼钢电弧炉和轧机的发展等，由于其非线性、冲击性以及不平衡的用电特性引起电能质量的恶化。 ? 计算机的普及、IT产业的发展、微电子控制技术应用导致对电能质量要求越来越高。 例如：一个计算中心失电2s就可能破坏几十个小时数据处理结果，导致几十万美元产值损失； 1～2周波供电电压暂降，就可能破坏半导体生产线，导致上百万美元损失。 据统计美国因电能质量问题造成的损失每年高达260亿美元。 2005年由国际铜业协会（中国）的一次“中国电能质量行业现状与用户行为调研报告”中，调查了32个行业，共92个企业中有49个企业，因电能质量问题，在经济上损失～亿元（人民币），每个企业年经济损失约10万～100万（人民币）（其中有四家年损失1000万元以上）。 （6）关于电能质量的定义 Power Quality——电能质量（电源质量、电力质量、电力品质） ? 导致用户设备故障或不能正常工作的电压、电流或频率偏差。 ? 合格电能质量的概念是指给敏感设备提供的电力和设置的接地系统是都适合于该设备正常工作的。? 在电力系统中某一指定点上电的特性，这些特性可根据预定的基准技术参数来评价。
导致用户电力设备故障或误操作的电压电流或频率的静态偏差和动态扰动都统称为电能质量问题。随着国民经济的发展和人民生活的提高，对电能质量的要求不断提高，对电能质量标准的要求也在不断提高。那么，电能质量国际标准都有什么呢？下面让我们来看一看吧！ IEC及相关技术委员会 国际上的三大标准化组织： 国际标准化组织（ISO），非政府组织； 国际电工委员会（IEC），非政府组织； 国际电信联盟（ITU），联合国政府间机构。 IEC成立于1906年，其宗旨是促进电工、电子领域的标准化和国际合作。我国于1957年加入IEC，并于1980年被选为执行委员国，2011年起是常任理事国。 IEC制定标准的任务是由技术委员会（TC）或分技术委员会（SC）来完成，目前IEC约有125个TC和55个SC。IEC现行标准5100多个，已被世界各国普遍采用。 IEC及相关技术委员会 为了统一各国电气设备或系统的电磁环境，IEC于1973年建立了电磁兼容标准化技术委员会（IEC/TC77）。 IEC/TC77下设三个分技术委员会 IEC/SC77A（低频现象，9kHz及以下）； IEC/SC77B（高频现象，高于9kHz）； IEC/SC77C（瞬时高能现象）。 IEC/TC77的工作成果以IEC61000系列电磁兼容（EMC）标准文件出版，该系列标准，目前包括六大部分（总则、环境、限值、试验与测量、安装与抑制、通用标准） IEC及相关技术委员会 IEC出版了大量和电能质量相关的EMC标准文件，其中相当部分已被等同采用为国家标准文件。应注意的是，EMC水平是为了协调目的而定出的一个参考值，有了这一参考值，便可以采用适当的方法和裕度，确定干扰源发射限值，以及电气设备抗扰限值。不能把EMC水平完全等同于电能质量的限值。
没目标数值怎么计算？ 若以有功负载1KW，功率因数从0.7提高到0.95时，无功补偿电容量： 功率因数从0.7提高到0.95时： 总功率为1KW，视在功率： S＝P/cosφ＝1/0.7≈1.4(KVA) cosφ1＝0.7 sinφ1＝0.71(查函数表得) cosφ2＝0.95 sinφ2＝0.32(查函数表得) tanφ＝0.35(查函数表得) Qc＝S(sinφ1－cosφ1×tanφ)＝1.4×(0.71－0.7×0.35)≈0.65(千乏) 电网输出的功率包括两部分;一是有功功率;二是无功功率.直接消耗电能,把电能转变为机械能,热能,化学能或声能,利用这些能作功,这部分功率称为有功功率;不消耗电能;只是把电能转换为另一种形式的能,这种能作为电气设备能够作功的必备条件,并且,这种能是在电网中与电能进行周期性转换,这部分功率称为无功功率,如电磁元件建立磁场占用的电能,电容器建立电场所占的电能.电流在电感元件中作功时,电流超前于电压90℃.而电流在电容元件中作功时,电流滞后电压90℃.在同一电路中,电感电流与电容电流方向相反,互差180℃.如果在电磁元件电路中有比例地安装电容元件,使两者的电流相互抵消,使电流的矢量与电压矢量之间的夹角缩小,从而提高电能作功的能力,这就是无功补偿的道理. 计算示例 例如：某配电的一台1000KVA/400V的变压器，当前变压器满负荷运行时的功率因数cosφ =0.75， 现在需要安装动补装置，要求将功率因数提高到0.95，那么补偿装置的容量值多大？在负荷不变的前提下安装动补装置后的增容量为多少？若电网传输及负载压降按5%计算，其每小时的节电量为多少？ 补偿前补偿装置容量= [sin〔1/cos0.75〕－sin〔1/cos0.95〕]×1000=350〔KVAR〕安装动补装置前的视在电流= 1000/〔0.4×√3〕=1443〔A〕 安装动补装置前的有功电流= 1443×0.75=1082〔A〕 安装动补装置后视在电流降低=1443-1082/0.92=304 〔A〕 安装动补装置后的增容量= 304×√3×0.4=211〔KVA〕 增容比= 211/1000×100%=21% 每小时的节电量〔304 ×400 ×5% ×√3 ×1 〕 /1000=11 (度) 每小时的节电量(度)
专 设备功率确定 负荷计算公式 一、计算 设备功率的确定 进行负荷计算时，需将用电设备按其性质分为不同的用电设备组，然后确定设备功率。 用电设备的额定功率r P 或额定容量r S 是指铭牌上的数据。对于不同负载持续率下的额定功率或额定容量，应换算为统一负载持续率下的有功功率，即设备功率 N P 。 （1）连续工作制电动机的设备功率等于额定功率。 （2）短时或周期工作制电动机（如起重机用电动机等）的设备功率是指将额定功率换算为统一负载持续率下的有功功率。 当采用需要系数法和二项式法计算负荷时，应统一换算到负载持续率ε为25%下的有功功率。 ,225 .0r r r r N P P P εε==kW （5-2-1） 当采用利用系数法计算负荷时，应统一换算到负载持续率ε为100%下的有功功率。 r r N P P ε= （5-2-2） 式中 r P ——电动机额定功率，kW ； r ε——电动机额定负载持续率。 （3）电焊机的设备功率是将额定容量换算到负载持续率ε为100%时的有功功率。 ,cos ?εr r N S P = kW （5-2-3） 式中 r S ——电焊机的额定容量，kV A ； ?cos ——功率因数。 （4）电炉变压器的设备功率是指额定功率因数时的有功功率。 ,cos ?r N S P = kW （5-2-4） 式中 r S ——电炉变压器的额定容量，kV A 。 （5）整流器的设备功率是指额定直流功率。 （6）成组用电设备的设备功率是指不包括备用设备在内的所有单个用电设备的设备功率之和。 （7）白炽灯的设备功率为灯泡额定功率。气体放电灯的设备功率为灯管额定功
《电能质量现象分类》编制说明 一、项目来源 该项目为国家能源局2010年9月下达的2010年第一批能源领域行业标准制修订计划，项目计划编号为能源20100425，项目名称为《电能质量现象分类》（国家能源局国能科技﹝2010﹞320 号文件）。 二、起草过程 全国电压电流等级和频率标准化技术委员会秘书处随即公开征集工作组成员，于2010年12 月在上海召开工作启动会议，会议确定由四川大学电气学院的杨洪耕教授为工作组组长，中铁第一勘察设计院集团公司宫衍圣、武汉国测科技股份有限公司卜正良为副组长，正式启动标准制定工作，分配任务，确定标准制定进度。 2011年8月全国电压电流等级和频率标准化技术委员会秘书处在成都召开工作组第一次会议，工作组成员对标准的草案内容进行了深入的讨论。根据讨论内容在2011年11月1日完成讨论稿，随后在工作组成员内部以邮件方式开展讨论。根据工作组成员反馈意见对讨论稿修改后，在2012年2月1日形成标准《征求意见稿》。 三、编制内容说明 随着科学技术和国民经济发展，对电能的需求量日益增加，对电能质量要求越来越高。本标准首次在我国制定。本标准制定充分参考
了国内外现行的相关专业标准和研究成果，兼顾了国内开展工作状况，并与现行相关标准保持一致。 1、确定标准主要内容 （1）使用电磁兼容的方法来描述电能质量现象。电磁兼容的方法符合IEC技术委员会77提出的国际电工委员会（IEC）标准。标准正文给出电能质量现象一般描述，和相关标准保持一致；电能质量反映在方方面面，用资料性附录加以解释。 （2）根据电磁兼容概念，电能质量问题是电能在电力系统沿导体传导时出现的电磁干扰现象，即导致用电设备故障或不能正常工作的电压、电流或频率偏差。用于电能质量领域的基本电磁现象分类在附录A给出。 （3）电磁兼容性是指设备或系统在其电磁环境中符合要求运行并不对其环境中的任何设备产生无法忍受的电磁骚扰的能力。反映在两个方面：1）设备或系统产生的电磁骚扰；2）设备或系统对电磁骚扰的耐受能力。这在附录B和C加以描述。 （4）电能质量同时受电力生产部们和电力用户影响。保障电能质量既是电力企业责任，也是电力用户的义务。故附录D、E中列出各行业的电能质量问题和一般控制方法。 （5）附录F指出控制电能质量能带来资源综合利用与可观经济效益，以强调控制电能质量在投入和产出两方面的对立统一。 2、术语定义 （1）已有标准或仍在制定中标准定义的术语，尽量保持一致。
衡量电能质量的主要指标 随着国民经济的发展，科学技术的进步和生产过程的高度自动化，电网中各种非线性负荷及用户不断增长；各种复杂的、精密的，对电能质量敏感的用电设备越来越多。上述两方面的矛盾越来越突出，用户对电能质量的要求也更高，在这样的环境下，探讨电能质量领域的相关理论及其控制技术，分析我国电能质量管理和控制的发展趋势，具有很强的观实意义。 由于所处立场不同，关注或表征电能质量的角度不同，人们对电能质量的定义还未能达成完全的共识，但是对其主要技术指标都有较为一致的认识。 一、衡量电能质量的主要指标 (1) 电压偏差（voltagedeviation）：是电压下跌(电压跌落)和电压上升(电压隆起）的总称。 (2)频率偏差（friquencydeviation）：对频率质量的要求全网相同，不因用户而异，各国对于该项偏差标准都有相关规定。 (3) 电压三相不平衡（unbalance）：表现为电压的*大偏移与三相电压的平均值超过规定的标准。 (4) 谐波和间谐波（harmonics&inter-hamonics）：含有基波整数倍频率的正弦电压或电流称为谐波。含有基波非整数倍频率的正弦电压或电流称为间谐波，小于基波频率的分数次谐波也属于间谐波。 (5) 电压波动和闪变（fluctuation&flicker）：电压波动是指在包络线内的电压的有规则变动，或是幅值通常不超出0.9～1.1倍电压范围的一系列电压随机变化。闪变则是指电压波动对照明灯的视觉影响。 二、电能质量问题的产生 2.1电能质量问题的定义和分类 电能质量问题是众多单一类型电力系统干扰问题的总称，其实质是电压质量问题。电能质量问题按产生和持续时间可分为稳态电能质量问题和动态电能质量问题。 2.2电能质量问题产生原因分析 随着电力系统规模的不断扩大，电力系统电能质量问题的产生主要有以下几个原因。 2.2.1电力系统元件存在的非线性问题 电力系统元件的非线性问题主要包括：发电机产生的谐波；变压器产生的谐波；直流输电产生的谐波；输电线路（特别是超高压输电线路）对谐波的放大作
中国电能质量标准分析 电能的质量标准有频率、电压以及电压的不对称性和非正弦性标准。礼经电器 1.频率质量 频率标准和容许偏差。频率是整个电力系统统一的运行参数，一个电力系统只有一个频率。我国和世界上大多数国家电力系统的额定频率为50Hz。大多数国家规定频率偏差在±0.1～0.3Hz之间。在我国，300万kW以上的电力系统的频率偏差规定不得超过±0.2Hz；而300万kW以下的小容量电力系统的频率偏差规定不得超过±0.5Hz。 由于大机组的运行对电力系统频率偏差要求比较严格，因此有些国家对电力系统故障运行方式的频率偏差也作了规定，一般规定在±0.5～±1Hz之间。超过允许的频率偏差，大机组将跳闸，这不利于系统的安全稳定运行。 频率变化的原因。在电力系统内，发电机发出的功率与用电设备及送电设备消耗的功能不平衡，将引起电力系统频率变化。当系统负荷超过或低于发电厂的出力时，系统频率就要降低或升高，发电厂出力的变化同样也将引起系统频率变化。在系统有旋转备用容量的情况下，发电厂出力能通过频率调节器较快地适应负荷的变化，因此负荷变化引起的频率偏差值较小。若没有旋转备用容量，负荷增大引起的频率下降较大。电力系统的负荷始终随时间在不断地变化，要随时保持发电厂的有功功率与用户有功功率的平衡，维持系统频率恒定，因
此，电力系统应具有一定的旋转备用容量，一般运行备用容量要求达到1%～3%。 低频率运行的危害。电力系统低频率运行对发电厂和用户都会产生不利影响。系统低频率运行时将产生以下不利的影响：汽轮机低压级叶片将由于振动加大而产生裂纹，甚至发生断落事故；电厂中所有的交流电动机的转速相应降低，使给水泵、风机、磨煤机等辅助机械的出力相应降低，严重影响火力发电厂的出力，促使频率进一步下降，引起恶性循环，甚至可能造成全厂停电的严重事故；同时，所有用户的交流电动机的转速也要降低，工农业的产量和质量将不同程度地降低，例如频率降到49Hz以下时，纺织品、纸张将发生毛疵和厚薄不匀的质量问题。 高频率运行对系统本身和用户也将产生不利影响，如使系统电压升高对绝缘不利，增加用户和系统的损耗等。 防止系统低(高)频率运行的对策，主要是提高日负荷曲线预测精度，使计划开机的发电出力与实际的负荷偏差较少；充分发挥AGC 的功能，严格要求在正常运行方式下系统频率偏差不大于规定值。在故障情况，系统频率下降时，动用系统旋转备用容量，进行低频率减负荷，自动切除部分次要负荷；当频率升高时，快速减少发电机出力，甚至进行高频率切机，使系统频率尽快恢复在额定值附近。目前，多数电力系统高峰容量不足，可能出现低频率运行。在这种情况下，可
负荷计算及无功补偿 第3章负荷计算及无功补偿 供配电技术 南京师范大学电气工程系 第3章负荷计算及无功补偿 3.1 负荷曲线与计算负荷 3.2 用电设备额定容量的确定 3.3 负荷计算的方法 3.4 功率损耗与电能损耗 3.5 变电所中变压器台数与容量的选择 3.6 功率因数与无功功率补偿 3.1 负荷曲线与计算负荷 3.1.1 负荷曲线 负荷曲线(load curve)是指用于表达可分为有功负荷曲线和无功负荷曲线; 按所表示的负荷变动的时间分: 可分为日负荷,月负荷和年负荷曲线. 2.年最大负荷和年最大负荷利用小时数 (1)年最大负荷Pmax 年最大负荷Pmax就是全年中负荷最大的工作班内消耗电能最大的半小时的平均功率,因此年最大负荷也称为半小时最大负荷P30. (2)年最大负荷利用小时数Tmax 年最大负荷利用小时数又称为年最大负荷使用时间Tmax,它是一个假想时间,在此时间内,电力负荷按年最大负荷Pmax (或P30)持续运行所消耗的电能,恰好等于该电力负荷全年实际消耗的电能. 下图为某厂年有功负荷曲线,此曲线上最大负荷Pmax就是年最大负荷,Tmax为年最大负荷利用小时数. 3.平均负荷Pav 平均负荷Pav,就是电力负荷在一定时间t内平均消耗的功率,也就是电力负荷在该时间内消耗的电能W除以时间t的值,即Pav=W/t 年平均负荷为Pav=Wa/8760 3.1.2 计算负荷(calculated load) 通常将以半小时平均负荷为依据所绘制的负荷曲线上的"最大负荷"称为计算负荷,并把它作为按发热条件选择电气设备的依据,用Pca(Qca,Sca,Ica)或 P30(Q30,S30,I30)表示. 规定取"半小时平均负荷"的原因: 一般中小截面导体的发热时间常数τ为10min以上,根据经验表明,中小截面导线达到稳定温升所需时间约为 3τ=3×10=30(min),如果导线负载为短暂尖峰负荷,显然不可能使导线温升达到最高值,只有持续时间在30min以上的负荷时,才有可能构成导线的最高温升. 3.1.3 计算负荷的意义和计算目的 负荷计算主要是确定计算负荷,如前所述,若根据计算负荷选择导体及计算负荷
无功补偿的计算 一、系统基本情况 XX钢丝绳有限公司35kV变电所目前采用二台SZ11-35±3×2.5%/0.4,1600kVA（Dyn11、U%=6.5）变压器，预留一台SZ11-35±3×2.5%/0.4,1600kVA变压器，电力供电系统经35kV变压器直接降压为0.4kV低压配电系统向热处理车间、拉丝车间、捻股合绳车间和工厂照明等供电。主要负荷为电动机。全厂总供电负荷4800kVA（包括预留），总用电负荷3200kW。 系统容量一般由当地供电部门提供，也可将供电电源出线开关的开断容量作为系统容量。根据设计院图纸，每台35kV变压器额定电流为2309.5A,额定分断电流为20kA，三台35kV变压器的总分断电流为60kA，则可认为系统容量S=3×（1.73×20（kA）×35000（V））=3×1211MVA ≈3600 MVA。实际可将上一级110kV系统设为无穷大。 二、用电设备基本情况 1．用电负荷 XX钢丝绳有限公司的主要用电负荷，拉丝车间的用电负荷为2720 kW，热处理车间负荷为240 kW，捻股合绳车间负荷为903kW等。主要设备为拉丝机，捻绳机等用电动机，全厂共拥用70台不同容量的电动机，总容量为3909kW。电动机的容量、数量（由设计院提供）见表1。 表1：电动机的容量、数量
2．用电负荷的谐波 根据我们分析，用电负荷的谐波主要来自以下几方面： （1）拉丝机的动力采用电磁调速电动机 拉丝机的动力采用电磁调速电动机，电磁调速电动机普遍采用YCT系列调速电动机，该系列调速电动机由鼠笼式异步电动机、电磁转差离合器和控制器三部分组成，能在规定的调速范围均匀地、连续地无级调速，并输出额定转矩。 控制器是将速度指令信号电压和调速电动机速度负反馈信号电压比较后，经放大电路及移相触发电路，从而控制了晶闸的开放角，改变了转差离合器的励磁电流，使调速电动机转速保持恒定。调节励磁电流即能使电动机在规定的调速范围内实现无级调速。 控制器的控制电机功率、最大输出（直流）见表2。 表2：控制器控制电机功率、最大输出（直流） （2）变频整流调速电动机 全厂有110、137kW 变频调速三相异步电机10台，总负荷1316kW，占全部电动机容量的34%。。该电机由变频整流调速装置来调速，一般采用6脉动交-直-交电流型变频器。电网通过可控硅三相全控桥给变频器供电，功率因数角约等于控制角a。供电电流包含6±1次谐波(K=1、2、3…)，并且在直流电流无脉动的理想情况下，n次谐波电流含量是基波电流的1/n。实际上，直流电流脉动导致五次谐波和七次谐波含量增加，大于七次谐波的高次谐波含量减少。 （3）无功补偿装置 变频器用量较大的用户，用电容器进行无功力率补偿虽然可以大副度降低基波无功电流，但是必然出现谐波放大现象。这时，供电电流和电容器电流中谐波和间谐波电流大副度增加。（4）热处理设备 热处理设备一般采用工频感应加热整流装置，小型换流装置采用６脉冲，其运行时产生大量谐
