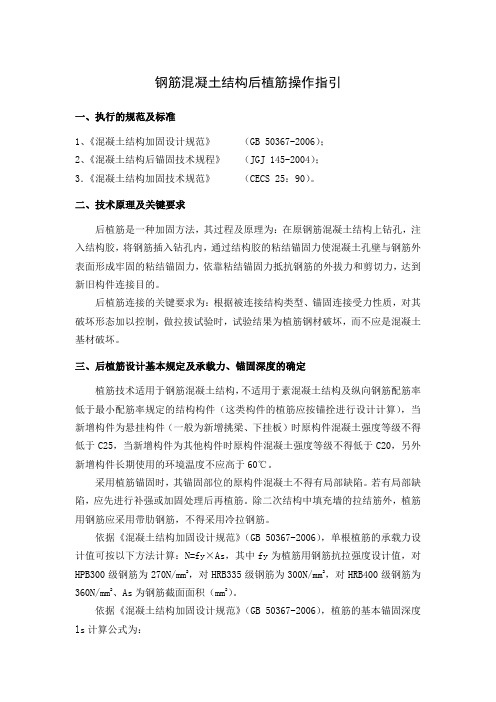

钢筋混凝土结构后植筋操作指引
一、执行的规范及标准
1、《混凝土结构加固设计规范》（GB 50367-2006）；
2、《混凝土结构后锚固技术规程》（JGJ 145-2004）；
3．《混凝土结构加固技术规范》（CECS 25：90）。
二、技术原理及关键要求
后植筋是一种加固方法，其过程及原理为：在原钢筋混凝土结构上钻孔，注入结构胶，将钢筋插入钻孔内，通过结构胶的粘结锚固力使混凝土孔壁与钢筋外表面形成牢固的粘结锚固力，依靠粘结锚固力抵抗钢筋的外拔力和剪切力，达到新旧构件连接目的。
后植筋连接的关键要求为：根据被连接结构类型、锚固连接受力性质，对其破坏形态加以控制，做拉拔试验时，试验结果为植筋钢材破坏，而不应是混凝土基材破坏。
三、后植筋设计基本规定及承载力、锚固深度的确定
植筋技术适用于钢筋混凝土结构，不适用于素混凝土结构及纵向钢筋配筋率低于最小配筋率规定的结构构件（这类构件的植筋应按锚拴进行设计计算），当新增构件为悬挂构件（一般为新增挑梁、下挂板）时原构件混凝土强度等级不得低于C25，当新增构件为其他构件时原构件混凝土强度等级不得低于C20，另外新增构件长期使用的环境温度不应高于60℃。
采用植筋锚固时，其锚固部位的原构件混凝土不得有局部缺陷。若有局部缺陷，应先进行补强或加固处理后再植筋。除二次结构中填充墙的拉结筋外，植筋用钢筋应采用带肋钢筋，不得采用冷拉钢筋。
依据《混凝土结构加固设计规范》（GB 50367-2006），单根植筋的承载力设计值可按以下方法计算：N=fy×As，其中fy为植筋用钢筋抗拉强度设计值，对HPB300级钢筋为270N/mm2，对HRB335级钢筋为300N/mm2，对HRB400级钢筋为
1.“噢，居然有土龙肉，给我一块！”
2.老人们都笑了，自巨石上起身。而那些身材健壮如虎的成年人则是一阵笑骂，数落着自己的孩子，拎着骨棒与阔剑也快步向自家中走去。
5.方茴说：“那时候我们不说爱，爱是多么遥远、多么沉重的字眼啊。我们只说喜欢，就算喜欢也是偷偷摸摸的。”
6.方茴说：“我觉得之所以说相见不如怀念，是因为相见只能让人在现实面前无奈地哀悼伤痛，而怀念却可以把已经注定的谎言变成童话。”
7.在村头有一截巨大的雷击木，直径十几米，此时主干上唯一的柳条已经在朝霞中掩去了莹光，变得普普通通了。
8.这些孩子都很活泼与好动，即便吃饭时也都不太老实，不少人抱着陶碗从自家出来，凑到了一起。
9.石村周围草木丰茂，猛兽众多，可守着大山，村人的食物相对来说却算不上丰盛，只是一些粗麦饼、野果以及孩子们碗中少量的肉食。
1.“噢，居然有土龙肉，给我一块！”
2.老人们都笑了，自巨石上起身。而那些身材健壮如虎的成年人则是一阵笑骂，数落着自己的孩子，拎着骨棒与阔剑也快步向自家中走去。
360N/mm 2、As 为钢筋截面面积（mm 2）。
依据《混凝土结构加固设计规范》（GB 50367-2006），植筋的基本锚固深度ls 计算公式为：
ls=0.2×a spt df y /f bd
式中
a spt —为防止混凝土劈裂引用的计算系数；
d —植筋公称直径；
f bd —植筋用胶粘剂的粘结强度设计值。
植筋锚固深度的设计值ld 计算公式为：
ld=ψn ψaels
式中
ψn —考虑各种因素对植筋受拉承载力影响而需加大锚固深度的修
正系数；
ψae —考虑植筋位移延性要求的修正系数。
以上公式中的各种参数取值详见《混凝土结构加固设计规范》（GB 50367-2006）中对于条款。
对于构造性钢筋的植筋深度，该规范第12.2.3条根据钢筋的受力性质不同，规定了受拉钢筋最小锚固长度lmin=max ｛0.6ls ；10d ；100mm ｝；受压钢筋最小锚固长度lmin=max ｛0.3ls ；10d ；100mm ｝。
值得一提的是，平时设计人员提出的植筋锚固深度为15d 、20d 等的要求，只是根据以上公式及原有构件尺寸、新植筋直径等因素，进行初步计算后，并考虑现场实际条件后，得出的一个近似的、现场可以实施的锚固深度值。
四、植筋流程及技术要点
1、施工流程
基面清理→划定位线→钻孔→清孔→孔径孔深验证→干燥清孔→钢筋清理除锈→注胶→植筋、养护→抽检→修复→验收
2、施工技术要点
（1）基面清理
5.方茴说：“那时候我们不说爱，爱是多么遥远、多么沉重的字眼啊。我们只说喜欢，就算喜欢也是偷偷摸摸的。”
6.方茴说：“我觉得之所以说相见不如怀念，是因为相见只能让人在现实面前无奈地哀悼伤痛，而怀念却可以把已经注定的谎言变成童话。”
7.在村头有一截巨大的雷击木，直径十几米，此时主干上唯一的柳条已经在朝霞中掩去了莹光，变得普普通通了。
8.这些孩子都很活泼与好动，即便吃饭时也都不太老实，不少人抱着陶碗从自家出来，凑到了一起。
9.石村周围草木丰茂，猛兽众多，可守着大山，村人的食物相对来说却算不上丰盛，只是一些粗麦饼、野果以及孩子们碗中少量的肉食。
将需植筋区域基面清理干净，浮浆及松散混凝土剔除干净，直到密实混凝土面位置。
（2）定位放线
根据图纸及设计变更单，在需要植筋的部位进行定位放线，确定植筋钻孔位置。
（3）钻孔
事先可采用钢筋磁感仪（又称为混凝土钢筋探测仪）探测原结构主筋，尽量避开原结构受力主筋，用电锤在标定的位置钻孔，遇障碍物时，应选择临近位置重新打孔，保持孔洞顺直，深度误差控制在+20mm以内，钻孔大小与钢筋植筋关系见下表1。
表1 钻孔直径与锚筋直径对应值关系表
（4）清孔
钻孔完成并检查合格后，将孔周围灰尘清理干净，及时用毛刷和气泵清理干净孔内灰尘，做到孔内无明显浮动颗粒，然后用脱脂棉沾丙酮进行擦洗，使孔内达到清洁干燥；如果孔内较潮湿，用热风机对孔内进行干燥处理。清孔处理完毕后，用干净的棉纱将孔洞严密封堵，以防有灰尘和异物落入。
（5）钢筋清理除锈
锚固用的钢筋必须严格按照设计要求的级别、直径选用，根据锚固长度及部位做好除污渍及除锈处理，除锈长度大于埋设长度5cm左右，采用机械法或钢丝刷除去植筋表面铁锈和氧化层，然后用丙铜除去残留锈污，经处理的钢筋应尽快植入孔内，避免再次污染。质量控制的关键是钢筋植入部分表面干净，以增加与结构胶的粘结力。
（6）注胶
在确保钻孔干燥清洁的情况下，把事先调配好的结构胶注入孔内，使胶体至
