节点电压法的解题步骤
综合以上分析，采用节点电压法的解题步骤如下：
(1) 在电路中选定一个参考节点，一般选取汇集支路数较多的节点为参考节点，其余节点为独立节点，将独立节点电压作为未知量，其参考方向由独立节点指向参考节点。标出各节点电压的序号。
(2) 按节点电压方程的一般形式列出（n-1）个独立节点的电压方程。注意自电导总为正，互电导总为负，流入独立节点的电流源电流取正，反之取负。
(3) 联立求解方程组，求各节点电压。
(4) 确定各支路电流的参考方向，根据欧姆动率由各节点电压求支路电流。
[例 2.9] 如图 2.17所示，1233,2,1R R R =Ω=Ω=Ω,127,3S S I A I A ==用节点电压法求解支路电流123,I I I 和。
解：选取节点0为参考节点，节点1,2为独立节点，列出节点电压方程分别为：
10201122
111()S U U I R R R +-= 10202223111S U U I R R R ??-++=- ???
代入数据得： 102011
1()7322U U +-= 10201
11322U U ??-++=- ???
联立方程求得： 10=9U V , 201U V = , 1113U I A R =
= , 12224U U I A R -== , 233
1U I A R ==
第3章 选择题 1．必须设立电路参考点后才能求解电路的方法是（ C ）。 A．支路电流法B．回路电流法C．节点电压法D．2b法 2．对于一个具有n个结点、b条支路的电路，他的KVL独立方程数为（ B ）个。 A．n-1 B．b-n+1 C．b-n D．b-n-1 3．对于一个具有n个结点、b条支路的电路列写结点电压方程，需要列写（ C ）。 A．（n-1）个KVL方程B．（b-n+1）个KCL方程 C．（n-1）个KCL方程D．（b-n-1）个KCL方程 4．对于结点电压法中的无伴电压源，下列叙述中，（ A ）是错误的。 A．可利用电源等效变换转化为电流源后，再列写结点电压方程 B．可选择该无伴电压源的负极性端为参考结点，则该无伴电压源正极性端对应的结点电压为已知，可少列一个方程 C．可添加流过该无伴电压源电流这一新的未知量，只需多列一个该无伴电压源电压与结点电压之间关系的辅助方程即可 D．无伴受控电压源可先当作独立电压源处理，列写结点电压方程，再添加用结点电压表示控制量的补充方程 5．对于回路电流法中的电流源，下列叙述中，（ D ）是错误的。 A．对于有伴电流源，可利用电源等效变换转化为电压源后，再列写回路电流方程 B．对于无伴电流源，可选择合适的回路，使只有一个回路电流流过该无伴电流源，则该回路电流为已知，可少列一个方程 C．对于无伴电流源，可添加该无伴电流源两端电压这一新的未知量，只需多列一个无伴电流源电流与回路电流之间关系的辅助方程即可 D．电流源两端的电压通常为零 6．对于含有受控源的电路，下列叙述中，（ D ）是错误的。 A．受控源可先当作独立电源处理，列写电路方程 B．在结点电压法中，当受控源的控制量不是结点电压时，需要添加用结点电压表示控制量的补充方程 C．在回路电流法中，当受控源的控制量不是回路电流时，需要添加用回路电流表示控
第二章 一般分析法 练习 一、选择题 1. 自动满足基尔霍夫电流定律的电路一般分析法是（ ） A 、支路电流法 B 、网孔电流法 C 、节点电压法 2. 自动满足基尔霍夫电压定律的电路一般分析法是（ ） A 、支路电压法 B 、网孔电流法 C 、节点电压法 3. 必须设立电路参考点后才能求解电路的方法是（ ） A 、支路电流法 B 、网孔电流法 C 、节点电压法 4. 图示电路中节点a 的节点电压方程为（ ） 。 A. 8U a －2U b =2 B. 1.7U a －0.5U b =2 C. 1.7U a ＋0.5U b =2 D. 1.7U a －0.5U b =－2 5. 图示电路中网孔1的网孔电流方程为（ ） 。 A. 11I m1－3I m2＝5 B. 11I m1＋3I m2＝5 C. 11I m1＋3I m2＝－5 D. 11I m1－3I m2＝－5 6. 图示电路中a 点电位为（ ） 。 A. －2V B. 4V C. －4V D. －8V 二、填空题 1. 平面图的回路内再无任何支路的闭合回路称为 。 2. 当复杂电路的支路数较多、网孔数较少时，应用 法可以适当减少方程式数目。 这种解题方法中，是以 的 电流为未知量，直接应用 定律求解电路的方法。 3. 在网孔分析法中，若在非公共支路有已知电流源，可作为 。 ＋ 15V － 5Ω 1A b 4Ω 1Ω 2Ω a 5V 6V + _ + _ 8Ω 6Ω 3Ω I m1 I m2
4. 在节点分析法中，若已知电压源接地，可作为 。 5. 在分析理想运算放大器时，认为输入电阻为无穷大，则运放输入端电流等于 ， 称为 。 6. 当理想运算放大器工作在线性区，由于电压增益为无穷大，则输入端电压等 于 ，称为 。 7. 当复杂电路的支路数较多、节点数较少时，应用 法可以适当减少方程式数目。 这种解题方法中，是以 的 电压为未知量，直接应用 定律和 定律求解电路的方法。 8. 列网孔方程时，当 时，互电阻符号取 号，反之， 取 号，而节点分析时，互电导符号总取 号。 9. 理想运放在线性运用时，同相端电压u +与反相端电压u -，可认为是 ；而同相 端电流i +与反相端电流i -，可认为是 。 10. 图中运放电路的输出u o 与输入u s 的关系为 。 11. 图示电路，最为简便的分析方法是 。 三、计算题 1. 如下图，求I ＝？ 2. 分别计算S 打开与闭合时电路中A 、B 两点的电位。 U 0 U B －
课题8：支路电流法、网孔电流法和节点电压法 课型：讲授 教学目的： （1）利用支路电流法求解复杂直流电路 （2）利用网孔电流法求解支路数目较多的电路。 （3）利用节点电压法求解节点较少而网孔较多的电路 重点、难点： 重点：支路电流法、网孔电流法、节点电压法求解复杂直流电路 难点：列方程过程中电压、电流参考方向及符号的确定。 教学分析： 本节主要还是在巩固基尔霍夫定律的基础上，利用实例分析支路电流法、网孔电流法、 节点电压法并将其用于实践案例中。 复习、提问： （1）节点的概念和判别？ （2）网孔的概念和判别？ 教学过程： 导入：求解复杂电路的方法有多种，我们可以根据不同电路特点，选用不同的方法去求解。其中最基本、最直观、手工求解最常用的就是支路电流法。 一、支路电流法 利用支路电流法解题的步骤： （1）任意标定各支路电流的参考方向和网孔绕行方向。 （2）用基尔霍夫电流定律列出节点电流方程。有n个节点，就可以列出n-1个独立电流方程。 （3）用基尔霍夫电压定律列出L=b-（n-1）个网孔方程。 说明：L指的是网孔数，b指是支路数，n指的是节点数。 （4）代入已知数据求解方程组，确定各支路电流及方向。 例1试用支路电流法求图1中的两台直流发电机并联电路中的负载电流I及每台发电机的输出电流I1、和I2。已知：R1=1Ω，R2=0.6Ω，R=24Ω，E1=130V，E2=117V。 解：（1）假设各支路电流的参考方向和网孔绕行方向如图示。
图1 （2）根据KCL，列节点电流方程 该电路有A、B两个节点，故只能列一个节点电流方程。对于节点A有： I1+I2=I ① （3）列网孔电压方程 该电路中共有二个网孔，分别对左、右两个网孔列电压方程： I1R1-I2R2+E2-E1=0 ②（沿回路循行方向的电压降之和为零，如果在 I R+I2R2-E2=0 ③该循行方向上电压升高则取负号） （4）联立方程①②③，代入已知条件，可得： -I1-I2+I=0 I1-0.6I2=130-117 0.6I2+24I=117 解得各支路电流为： I1=10A I2=-5A I=5A 从计算结果，可以看出发电机E1输出10A的电流，发电机E2输出-5A的电流，负载电流为5A。由此可以知道： 结论：两个电源并联时，并不都是向负载供给电流和功率的，当两电源的电动势相差较大时，就会发生某电源不但不输出功率，反而吸收功率成为负载。因此，在实际供电系统中，直流电源并联时，应使两电源的电动势相等，内阻应相近。 所以当具有并联电池的设备换电池的时候，要全部同时换新的，而不要一新一旧。 思考：若将例1中的电动势E2、I2极性互换，列出用支路电流法求解I、I1、和I2所需的方程。 从前面的例子可以看出：支路电流法就是通过联立n-1个节点电流方程，L个网孔电压方程（n为节点数，L为网孔数）。但所需方程的数量取决于需要解决的未知量的多少。原则上，要求B条支路电流就设B个未知数。那么有没有特例呢？

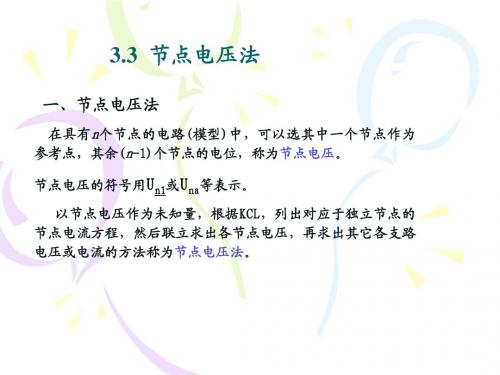

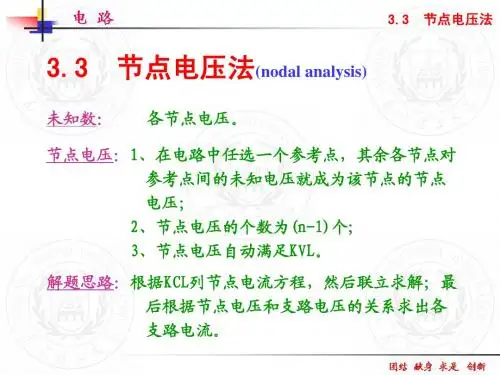

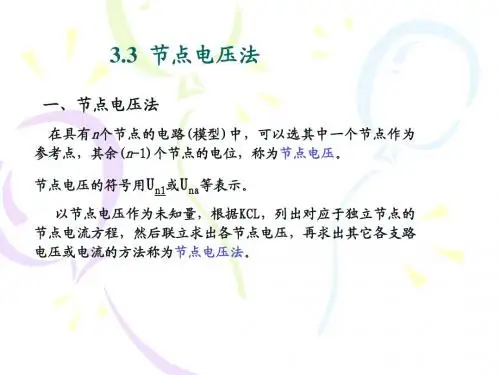

§ 3-3 节点电压法 一 节点电压 任意选择电路中某一节点作为参考节点，其余节点与此参考节点间的电压分别称为对应的节点电压，节点电压的参考极性均以所对应节点为正极性端，以参考节点为负极性端。如图3-7所示的电路，选节点4为参考节点，则其余三个节点电压分别为U n1、U n2、U n3。节点电压有两个特点： 独立性：节点电压自动满足KVL ，而且相互独立。 完备性：电路中所有支路电压都可以用节点电压表示。 二 节点电压法 以独立节点的节点电压作为独立变量，根据KCL 列出关于节点电压的电路方程，进行求解的过程。 建立方程的过程（如图3-7） 图3-7 第一步，适当选取参考点。 第二步，根据KCL 列出关于节点电压的电路方程。 节点1：0)()(315211=--+-s n n n n I U U G U U G 节点2：0)()(32322211=-++--n n n n n U U G U G U U G 节点3：0)()(31534323=--+--n n n n n U U G U G U U G ?? ?? ??????=????????????????????++---++---+003215433 5 3 3 2115 1 51s n n n I U U U G G G G G G G G G G G G G G 第三步，具有三个独立节点的电路的节点电压方程的一般形式
