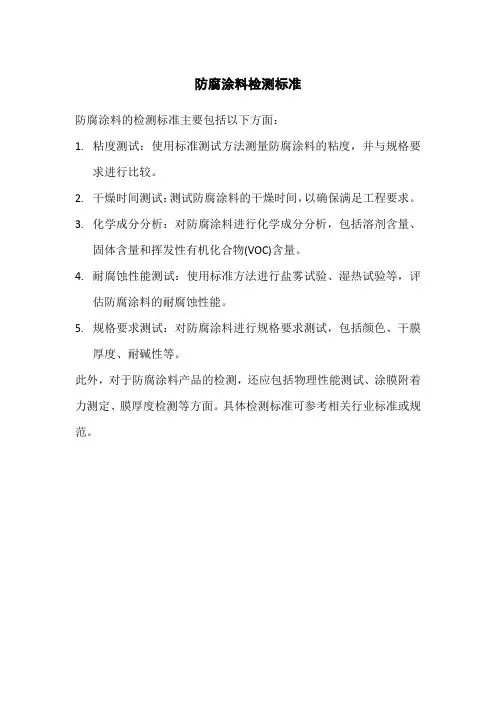

防腐涂料检测标准
防腐涂料检测的产品主要有：
橡胶防腐漆、船舶防腐漆、金属防腐漆、汽车防腐漆、管道防腐漆、家具腐漆、钢结构防腐漆，环氧防腐漆、过氯乙烯防腐漆、氯化橡胶、防腐漆、聚氨酯防腐漆、丙烯酸防腐漆、无机防腐漆、高氯化聚乙烯、防腐漆、水性防腐漆和油性防腐漆。下面以科标检测为例做简要介绍，科标经CNAS权威认证，专业检测。
一、检测项目：
1、物理性能：外观、透明度、颜色、附着力、粘度、细度、灰分、PH值、闪点、密度、体积固体含量、粘结强度等；
2、施工性能：遮盖力、使用量、消耗量、干燥时间（表干、实干）、漆膜打磨性、流平性、流挂性、漆膜厚度（湿膜厚度、干膜厚度）等；
3、化学性能：耐水性、耐久性、耐酸碱性、耐腐蚀性、耐候性、耐热性、低温试验、耐化学药品性；
4、有害物质：VOC、苯含量、甲苯、乙苯、二甲苯总量、游离甲醛含量、TDI和HDI含量总和、乙二醇醚、重金属含量（铅、汞、铬、镉等）；
5、电学性能：导电性、击穿电压或击穿强度、绝缘电阻、介质常数、介质损失。
二、部分检测标准：
HG/T2798-1996氯化橡胶防腐涂料
HG/T2884-1997环氧沥青防腐涂料（分装）
HG/T3345-1999各色酚醛防锈漆
HG/T3346-1999红丹醇酸防锈漆
G/T3349-2003各色酚醛磁漆
HG/T3358-1987G52-31各色过氯乙烯防腐漆
HG/T3369-2003云铁酚醛防锈漆
涂膜性能及测量 1、涂膜的制备 国家标准《GB1727—— 79（88）漆膜一般制备法》中分别列出刷涂法、喷涂法、浸涂法和刮涂法的涂膜制备方法。但在制备时需要依赖操作人员的技术熟练程度，涂膜的均匀性较难保证。采用仪器制备涂膜在当前普遍推行，方法有旋转涂漆法和刮涂器法。 2、涂膜外观及光泽测定 （1）涂膜外观 通常在日光下肉眼观察涂膜的样板有无缺陷，如刷痕、颗粒、起泡、起皱、缩孔等，一般与标准样板对比。 （2）光泽的测定基本上采用两大仪器，即光电光泽计和投影光泽计，前者用得较多。 3、涂膜的鲜映性测定 鲜映性是指涂膜表面反映影象（或投影）的清晰程度，以DOI值表示（distinctness of image）。它能表征与涂膜装饰性相关的一些性能（如光泽、平滑度、丰满度等）的综合效应。它可用来对飞机、汽车、精密仪器、家用电器，特别是高级轿车车身等的涂膜的装饰性进行等级评定。 鲜映性测定仪的关键装置是一系列标准的鲜映性数码板，以数码表示等级，分为0.1、0.2、0.3、0.4、0.5、0.6、0.7、0.8、0.9、1.0、1.2、1.5、2.0共13个等级，称为DOI值。每个DOI值旁印有几个数字，随着DOI值升高，印的数字越来越小，用肉眼越不易辨认。观察被测表面并读取可清晰地看到的DOI值旁的数字，即为相应的鲜映性。 4、涂膜雾影测定 雾影系高光泽漆膜由于光线照射而产生的漫反射现象。雾影光泽仪是一台双光束光泽仪，其中参与光束可以消除温度对光泽以及颜色对雾影值的影响。仪器的主接收器接收漆膜的光泽，而副接收器则接收反射光泽周围的雾影。雾影值最高可达1000，但评价涂料时，雾影
水性防腐涂料的发展现状 水性防腐涂料的发展现状时间:2017-04-08 10:34来源:中海油常州环保涂料有限公司作者:何庆迪，许洋，沈雪锋0 引言金属腐蚀每年都会对机械、设备等造成巨大的破坏，为了减少腐蚀造成的经济损失，一般会在金属表面涂覆防腐涂料，起到屏蔽、钝化、电化学保护作用。随着国民经济的持续发展，我国防腐涂料的市场规模已仅次于建筑涂料，位居第二位，预计到2020年我国防腐涂料的市场规模将突破100 万t 大关。目前，防腐涂料基本均为溶剂型涂料，涂料中含有大量的挥发性有机化合物（VOC），易燃，会对人体和环境造成危害。2013 年3 月31 日广东省正式施行《水性聚氨酯防腐涂料（双组分）标准》，该标准是我国出台的首个水性防腐涂料标准；财政部国家税务总局通知从2015 年2 月1 日起对于施工状态下VOC 含量大于420 g/L 的涂料征收消费税。这些标准与法规的出台，体现了我国对环境问题的重视，促进涂料工业向水性化方向发展，也推动了涂料行业的结构调整和产品的升级换代。 1 防腐涂料的作用机理屏蔽作用：通过在金属表面形成致密的涂层来隔离腐蚀介质与金属的接触，以达到防腐目的。钝化作用：借助涂料中某些颜料（如磷酸锌、三聚磷酸铝等）改变金属的表面性能，使金属表面钝化，从而达到延缓腐蚀的目的。电化学保护作
用：通过在涂料中添加一些活泼金属作为填料，产生腐蚀时，活泼金属先反应，从而达到对基材的保护目的。比如钢铁基材表面可以采用富锌涂料进行保护，但要注意电化学保护对钢基材要求很高，表面必须绝对清洁，喷砂处理至少达到Sa 2.5 级。 2 水性防腐涂料的分类及发展状况按成膜物质的组成可将水性防腐涂料分为水性丙烯酸涂料、水性醇酸涂料、水性聚氨酯涂料、水性环氧涂料、水性无机富锌涂料等。目前，研究应用较为广泛的是水性丙烯酸涂料、水性聚氨酯涂料、水性环氧涂料及水性无机富锌涂料，下面主要针对这4 种水性防腐涂料进行讨论。2.1 水性丙烯酸防腐涂料水性丙烯酸防腐涂料以（甲基）丙烯酸及其酯类共聚物为成膜物质，具有施工方便、快干、耐候、耐水等特点，可用作水性防腐底漆、中间漆和面漆。但由于水性丙烯酸树脂属于热塑性材料，存在耐溶剂性差、硬度不高等缺陷，所以传统的单组分丙烯酸涂料很难在防腐领域得到应用。目前的研究重点在于对水性丙烯酸树脂的改性方面，已有多家公司和研究所开发出了可用于水性防腐涂料的改性丙烯酸乳液。奚丽萍等采用新型二烷氧基型硅烷偶联剂及传统三烷氧基型硅烷偶 联剂对苯丙乳液进行改性。研究表明：采用新型二烷氧基型硅烷偶联剂KH-578（3- 缩水甘油醚氧基丙基甲基二乙氧基硅烷）改性苯丙乳液的防腐性能最佳。Robert F 等用有机氟对水性丙烯酸树脂进行改性，合成出一种新型的防腐涂
防腐涂料的性能及检测方法 防腐涂料是油漆涂料中必不可少的一种涂料，对物体起到防腐蚀的作用，保护物体的使用寿命，在农业、工业等各个领域发挥着越来越重要的作用。下面介绍防腐涂料的性能以及检测方法： 防腐涂料性能 1、耐水性 耐水性是指防腐涂料涂膜抵抗水的破坏能力的量度。其测试是在规定的条件下，将涂膜试板浸泡在水中，观察其有无发白、失光、起泡、脱落等现象。以及恢复原状态的难易程度。这将直接影响涂膜的使用寿命。其检测方法可按GB/T1733《漆膜耐水性测定法》中规定进行。 2、耐盐水性 耐盐水性是指防腐涂料涂膜对盐水侵蚀的抵抗能力。可以用耐盐水试验判断涂膜产品的防护性能。其检测方法可按GB/T1763-89《漆膜耐盐水试剂性测定法》或GB16834-89《船舶漆耐盐水性的测定》中规定进行。 3、耐石油制品性 耐石油制品性是指防腐涂料涂膜抵抗石油制品（即汽油、润滑油、和溶剂等）的破坏能力的量度。其检测方法可按GB/T1734-93《漆膜耐汽油性测定法》或HG/T3343《漆膜耐油性测定法》中规定进行。 4、耐湿热性 耐湿热性是指防腐涂料涂膜抵抗湿热环境破坏的能力。在涂膜耐腐蚀性的检测中，耐湿热性的检测往往与耐盐雾性试验同时进行。其检测方法可按GB/T1740-89《漆膜耐湿热性测定法》或GB/T19893-92《色漆和清漆耐湿热性的测定连续冷凝浸水法》中规定进行。5、耐盐雾性 耐盐雾性是指防腐涂料涂膜抵抗盐雾侵蚀的能力。是涂膜耐腐蚀性关健指标，也是模拟大气中的盐雾腐蚀加速试验方法。其检测方法可按GB/T1771《色漆和清漆耐中性盐雾性能的测定》中规定进行。 6、耐化学试剂性 耐化学试剂性是指防腐涂料涂膜抵抗酸、碱和盐及其它化学药品破坏的能力。其检测方
电泳涂料与电泳涂膜检测指标及检测规范 不挥发物的测定法 一、适用范围：本标准适用于电泳漆原漆，电泳槽液及回收槽槽液的不挥发物的测定。 二、依据标准：国家标准GB6751-86《色漆和清漆，挥发物和不挥发物的测定》；EDTM-03《固成份测定法及计算方式》。 三、仪器设备和材料： 1．精密天平（精确度0.001g） 2．玻璃干燥器（硅胶干燥剂） 3．铝箔纸 4．玻璃吸管 5． 100ml烧杯 6．细玻璃棒 7．鼓风恒温烘箱 8． 50ml移液管 四、测定方法及步骤 1．抽取试样：准备好烧杯，移液管，把需要检测的漆液搅拌均匀，然后用移液管从被测液中抽取试样。 2．将铝箔纸截直径约6cm圆形纸，再将其折成直径4cm的圆盘，将截成的吕箔纸盘置于天平称重并记录为A。 3．玻璃棒搅拌被测液，使之均匀；用玻璃吸管吸取大约2g置于铝箔纸盘上精确称重为B。4．依次置于烤箱内烘烤温度为105±2℃ 2小时，然后断开电源，等温度下降到70℃左右时，转移至干燥器中冷却。 5．待冷却至室温，后精确度称重为C。 6．试验平均测定至少两次。 五、结果表示： 1．计算： 注：NV以两次测试的算术平均值（精确到一位小数）为报告结果。 2．重复性： 由同一操作者，在短时间间隔内，在同样的条件下对同一试样所测得两连续结果的差，应不超1%。 电泳漆检测技术指标 检测样品检测项目技术指标检测方法
电泳漆原漆外观无结块，无沉淀目视 不挥发份%☆105℃×2h 乳液：35-37 色膏：44-46 武科液检01 细度µm 色膏：≤15武科液检15 灰份%☆色膏：21-23 武科液检06 MEQ酸mmol/100g 乳液：30-36 武科液检05 MEQ酸mmol/100g 乳液：55-65 0.1mol/LH2SO4 溶剂含量%☆ 6.8-7.2 武科液检04 PH值☆乳液：6.3-6.9 色膏：6.0-7.0 武科液检03 导电度µs/cm☆乳液：2400-2800 色膏：1550-1850 武科液检02 贮存乳液：6个月；色膏：6个月；贮存条件5-35℃；密封贮存于阴凉干 燥处电泳漆槽液 导电度µs/cm 1000-1600 武科液检02 PH值 6.0-6.6 武科液检03 MEQ酸mmol/100g 26-34 武科液检05 灰份%☆ 10-14 武科液检06 槽液因体份%☆ 14-18 武科液检01 泳透力≥98武科液检08 工作温度℃28℃-32℃ 溶剂含量%☆ 2-3 武科液检04 干燥性能175±5℃/20min完全干燥 漆膜性能 漆膜外观色泽均一，平整光滑无颗粒目视 漆膜厚度µm 15-30 武科液检01 漆膜硬度（铅笔）≥2H武科液检05 漆膜附着力（划格1mm） 0级武科液检06 漆膜柔韧性mm ≤1武科液检09 耐盐雾性≥1000h，单向腐蚀≤2mm武科液检12 漆膜冲击强度Kg?cm 50 武科液检04 耐水性（40℃）≥500h，无明显变化武科液检08 光泽性（60°） 50-80 武科液检10 杯突mm ≥6武科液检11
防腐规范 一、施工、存放注意事项 1、涂料的涂装严格按照产品说明的重量比例配制、涂装施工及保养。 2、涂料应存放在干燥、通风、阴凉处 严禁雨淋暴晒、和接近火源 运输应遵守易燃运输的安全规定。 3、为确保涂层质量 施工时 如遇风沙、雨、雪、雾天气时应停止防腐层的露天施工。 4、当环境温度低于5℃高于38℃或相对湿度高于80 时 不宜施工。 5、涂装时下一道涂层应在上一道涂层实干后涂装 如果漆膜完全固化 应打毛后再涂装下一道。 6、涂装后的设备应在防腐层完全固化(一般夏季5-7天 冬季7-10天 无溶剂涂装体系时间为10-15天)后交付使用 未固化的涂层应防止雨水浸淋。 7、冬季施工每道涂层需彻底干燥 层间重涂时间比夏季施工要求长。 8、冬季施工应尽量避免傍晚或晚上进行 低温施工会引起粉化、开裂、起翘、剥落等弊病。 二、后期保养 1、涂装施工完成后 应将工地半封闭 通风、无人进入状态 以便涂装体系更好的完全固化。 2、在涂膜干燥期间 应尽量避免砂 灰尘、油水的接触及机械损伤 发生损伤的部位应急时修补 未失效的韧性涂装膜 若确认为环氧类、聚氨脂类涂料 经打毛并用溶剂除去油污后直接涂装。 3、冬季涂装施工及保养期间的环境温度应高于5℃。 4、产品施工完毕后应干燥两星期以上再投入使用 不要因急于使用而影响产品的涂装防护性能。 三、施工安全注意事项 1、施工作业场地严禁存放易燃品 油漆材料除外 现场严禁烟火 场地周围距离10m内不准进行焊接或明火作业。存放涂料及施工现场应有必要的消防设施。在施工中应采用防爆照明设备。 2、施工现场应设置通风设施 有害气体含量不得超过有关规定。 3、施工操作人员应配带必要的防护用品 在容器内施工 应轮流作业 并采取良好的通风设施。 4、高空作业 要有防滑措施 作业人员应系好安全带。 5、使用高压无空气喷枪时 应将喷枪接地 以避免静电火花酿成火灾、爆炸事故。 6、使用无空气喷涂设备在极高压力下作业 切勿将喷枪喷孔对着人体与手掌 以免酿成人身伤害。 7、清洗工具及容器内的废溶剂 不得随意倾倒 宜妥善处理 四重防腐涂料的正确使用 1.涂装前期工作 1 检查并确认涂装涂料的品种、牌号、颜色、出厂日期是否符合规定要求。 2 被涂基材表面应清洁 无油污、氧化皮、灰尘、无水份、无碱性。除锈质量要求达到GB/T 8923规定的标准 粗糙度要求达到GB T 13288规定的等级。经处理的基材表面应在24小时内涂装底漆。 2.开启、搅拌 1 涂料开启后 表面有结皮时 单组份 时间稍长 正常现象 应沿桶的边缘剔除结皮 不能将其捣碎混入涂料中使用。
氧化铝各分公防腐统一标准
除锈Sa21/2怎么施工 板材用钢砂、型材用钢丝切丸，通过打砂机对表面除锈、除油迹，并对钢材表面达25-40微米的粗糙度。除锈等级分类： 瑞士标准也就是国际标准SA2.5级。砂轮什么的除锈就是ST了。表面处理一共就四个等级;喷射或抛射除锈，用字母“Sa”表示。分四个等级： Sa1 轻度的喷射或抛射除锈。钢材表面无可见的油脂或污物，没有附着不牢的氧化皮、铁锈和油漆涂层等附着物。 Sa2 彻底地喷射或抛射除锈。钢材表面应无可见的油脂和污垢、氧化皮、铁锈等附着物已基本清除，其残留物应是牢固附者的。钢材表面均匀布置抛丸后形成的抛射凹痕，抗滑移系数达到0.35～0.45 Sa2.5 非常彻底地喷射或抛射除锈。钢材表面应无可见的油脂、污垢、氧化皮、铁锈和油漆涂层等附着物，任何残留的痕迹应仅是点状或条状的轻微色斑。钢材表面均匀布置抛丸后形成的抛射凹痕，抗滑移系数达到0.45～0.50 Sa3 使钢材表观洁净的喷射或抛射除锈。钢材表面应无可见的油脂、污垢、氧化皮、铁锈和油漆等附
着物，该表面应显示均匀的金属光泽。 ST2:金属表面无灰尘或附着物；金属表面应无可见的油污和污垢，并且没有附着不牢的氧化皮、铁锈、污染物及油漆涂层；处理后表面呈现暗淡的金属光泽。 ST3：钢材表面应无可见的油污和污垢，并且没有附着不牢的氧化皮、铁锈、污染物及油漆涂层，除锈等级应比ＳＴ２更为彻底，底材显露部分应该具有明显的金属光泽。 其他知识： 什么是面漆 面漆是涂装的最终涂层，是建筑墙体装修中最后涂抹的一层，装修后所呈现出的整体效果都是通过这一层体现出来。因此对所用材料有较高的要求，不仅要有很好的色度和亮度，更要求具有很好的耐污染，耐老化，防潮，防霉性好，还要有不污染环境、安全无毒、无火灾危险、施工方便、涂膜干燥快、保光保色好、透气性好等特点。具有装饰和保护功能，如颜色、光泽、质感等，还需有面对恶劣环境的抵抗性。
家具涂膜质量标准 轻工业部为促进全国木家具涂饰质量的提高和统一全国木家具徐沛质量标准，特制定木家具涂饰标准（SG279－83），现将基本内容介绍如下。 (一）涂饰分级 按产品的材料和加工工艺不同，将涂饰分为普、中、高三级。 I 普级涂膜表面为原光（即不磨水砂、不抛光）。 2．中级正视面涂膜表面须磨水砂、抛光或为亚光，制品侧面涂膜为原光。 3．高级徐膜表面为全抛光或填孔亚光。 （二）涂饰材料 1．普级普级产品使用的涂料有酚醛、醉酸、酯胶等质地较差的树脂涂料。 2．中级中级产品正视面使用的涂料同高级产品，侧视面同普级产品。3．高级高级产品使用涂料有聚氨酯、聚酯、丙烯酸、硝基、光敏、天然漆等性能较好的涂 料。 （三）技术要求 1.涂饰前产品表面处理步骤 第一产品的涂饰部位应清除油脂（松脂、矿物油）、腊质、盐分、碱质及其它污染残迹。 第二涂饰前的产品表面应平整、光滑、无刨痕和砂痕、线条、棱角等部位应完整无缺 第三高级产品涂饰前应去处木毛。 2．涂层外观要求
不同产品涂层外观要求分别列于表51、表5－2和表5�3。古铜色除图案要求不同外， 其余要求均同表5－3规定；填纹孔型亚光涂层除光泽要求不同外，其余要求均同表5－2、表5－3规定；不透明涂层除不显木纹外，其余要求均同表5－1、表5－2、表5－3规定。 表5－1普级产品涂层外观要求 表5－2 中级产品涂饰外观要求
3．涂饰样板更换须定期更换。4．涂膜的理化性能按表5-4 规定。表5－4 涂膜的理化性能规定
注：①理化性能中耐温、耐水、耐酸、耐碱、耐磨系指家具面子部位 的要求； ②轻微失光指光泽比试验前减少5～10％； ⑶硝基清漆的耐温度可比表中的规定降低10度 三、涂膜理化性能检测 涂膜理化性能主要取决于涂料的性能，同时跟涂层工艺也有一定的关系。对于质量相 的同类涂料，若涂饰工艺（即涂饰质量）不同, 则涂膜的理化性能（如附着力、光泽度、耐液性等）就会有所差异。涂料的种类和质量不同，即使涂饰工艺相同，涂膜的理化性能定会有较大的区别。如不饱和聚酯涂料涂膜的光泽度，耐磨性要优于聚氨酯涂料的，但涂膜的弹性却比聚氨酯涂料的低，所以涂膜的理化性能是涂料性能与涂饰工艺的综合性反应。涂膜的理化性能应根据产品的等级与用途合理确定，以确保产品使用功能的科学要求。 涂膜理化性能有各种各样，现国标GB4893．1�4893．885“家具表面漆膜测定法”规定了涂膜耐液、耐湿热、耐干热、耐温差、附着力、厚度及光泽度的测定方法；涂膜的弹性、硬度、透明度等性能的测定，涂料制造行业也有相应的检测方法与检测标准。在此仅简单介绍徐膜主要理化性能的测试方法。 （一）涂膜耐液测定法 1．试液 家具涂膜接触的主要液体的性能及规格如表6－1所示。 表6－1 家具涂膜接触的主要液体
水性防腐涂料的制备 摘要：将两种或两种以上的物质通过化学键合作用结合在一起，有效的改性方法是化学改性，近年来国内外对环氧树脂进行改性，主要是为了提高其性能。这样一方面不会出现相分离的现象，另一方面具备了各种成分的优势。丙烯酸具有良好的物理机械性能，涂膜性能易于调解，柔韧性和耐有机溶剂性能，优异的耐寒性，弹性等优点，但防腐性能相对较差。将环氧树脂与丙烯酸酯类单体接枝聚合，本研究通过分子设计，配合少量的高效无毒防腐颜料钛铁粉，得到水溶性环氧丙烯酸树脂作为水性防腐涂料配方中的基料，制得性能良好的防腐涂料产品。 abstract： chemical modification is an effective modification method through the chemical bonding. in recent years， at home and abroad， the epoxy resin modification is to improve its performance. it has the advantages that it will not appear segregation phenomenon， and it has the advantage of various components. acrylic acid has good physical and mechanical properties. it is easy to mix， and has excellent elasticity， flexibility and organic solvent resistance properties， but its property of corrosion resistance is poor. polymerize epoxy resin and acrylic acid. by molecular designing， add a little of effective and innocuous corrosion resistance pigment—ferrotitanium powder， at last， get the
涂料检测标准 目前我国涂料检测标准采用的是： 合成乳液外墙涂料—GB/T9755-1995 合成乳液内墙涂料---GB/T9756-1995；GB/T18582-2001 对于外墙，人们比较关心的是涂料的耐老化性，因为外墙涂料暴露在大气中，受到严峻的环境考验，需要有良好的耐老化性，国标的检测采用氙灯人工加速老化的方法来检测。这种方法模拟了天气环境变化对涂料的损耗，现行的标准是：合格品200小时；一级品是250小时。 对于内墙，人们最关心的是涂料的耐洗刷性，国标也是采用了人工加速检测的方法，目前我国国标的要求是≥300次。除此之外，检测指标还包括在容器中的状态、施工性、涂膜外观、干燥时间、耐碱性、耐冻融性、和涂层耐温变性和抗裂延伸率等。 应该说国内的检测标准很低，比国外发达国家的标准低很多，比如：耐老化性在国外一般要求在500小时以上。由于杜朗产品只在欧洲生产，供应欧洲和全世界其它地区的涂料都遵循欧洲的检测标准，因此在品质上绝对高于在国内生产的同类产品。 合成树脂乳液内墙涂料技术指标(GB/T 9756-1955) 项目指标 一等品合格品 在容器中状态：搅拌混合后无硬块，呈均匀状态 施工性：刷涂二道无障碍 涂膜外观：涂膜外观正常 干燥时间：不大于2h 对比率(白色和浅色) ：不小于0.93 0.90 耐碱性(24h)：无异常 耐洗刷性：次不小于300 100 涂料耐冻融性：不变质 合成树脂乳液外墙涂料(平薄型)技术指标(GB/T 9755-1955) 项目指标 一等品合格品 在容器中状态：搅拌混合后无硬块，呈均匀状态 施工性：刷涂二道无障碍 涂膜外观：涂膜外观正常 干燥时间：不大于2h 对比率(白色和浅色) ：不小于0.90 0.87 耐水性：96h 无异常 耐碱性：48h 无异常 耐洗刷性：次不小于1000 500 耐人工老化性：250h 200h 粉化，级1 变色，级2 涂料耐冻融性：不变质
水性防腐涂料概述 涂料是一种流动状态或粉末状态的物质，能涂覆在被覆物件表面并能通过干燥固化形成牢固附着的均匀、连续薄膜的材料。由于过去的涂料几乎离不开植物油，故长期把涂料称为油漆。涂料一般不单独作为工程材料使用，而总是涂覆在某一物件表面起保护、装饰作用或赋予材料某种特殊功能。按涂料的形态不同可分为水性涂料、溶剂型涂料、粉末涂料等。与溶剂性涂料相比，水性涂料的最大优点是大大降低了有机溶剂的用量或基本上消除了有机溶剂的存在，符合环保要求，而且水性涂料生产施工安全，不可燃、无(或降低)毒性、无(或降低)异味，在目前涂料工业中正得到越来越广泛的应用。 1水性涂料的组成 水性涂料一般由成膜物质、颜填料、助剂和水组成。 1.1成膜物质 成膜物质又称基料，是使涂料牢固附着于被涂物面上形成连续薄膜的主要物质，是构成涂料的基础，决定着涂料的基本性质。涂料的成膜包括将涂料施工在被涂物件表面和使其形成固态的连续的涂膜两个过程。液态涂料施工到被涂物件表面后形成了可流动的液态薄层(湿膜)，它通过不同方式变成固态的连续的涂膜(干膜)，此过程称为干燥或固化，是涂料成膜过程的核心阶段。 根据涂料中树脂基料的性质，干燥成膜可以分为物理干燥和化学干燥。前者主要是靠溶剂的挥发和分子链缠结成膜；后者则是在室温或高温下化学交联反应形成三维网状结构(热固性涂料)成膜，这些交联反应或是通过树脂中不饱和基团的自动氧化或是基团之间进行缩聚反应来实现的。 溶剂型涂料的物理干燥过程主要依靠自身溶剂的挥发而干燥成膜。而水性乳胶涂料是聚合物粒子在水中的分散体系，在成膜过程中，分散介质挥发的同时产生聚合物粒子的接近、接触、挤压变形而聚集起来，最后由粒子状态的聚集变成为分子状态的凝聚而形成连续的涂膜。 涂料的成膜物质既可以是热塑性树脂，也可以是热固性树脂。常用做成膜物质的树脂有醇酸/聚酯树脂、酚醛/氨基树脂、丙烯酸树脂、聚氨酯、乙烯基树脂等。 1.2颜填料 颜料为分散在漆料中的不溶的微细固体颗粒，分为着色颜料和体质颜料(填料)，主要用于着色和提供保护、装饰以及降低成本等。 着色颜料应具有良好的着色力、适当的遮盖力、较高的分散度、鲜明的颜色和对光的稳定性及一定程度的耐化学腐蚀性。根据其来源可分为天然颜料和合成颜料，前者有矿物性的朱砂、红土、雄黄、铜绿等；后者有钛白、锌白、铬黄、红丹、铁蓝、酞菁蓝等。应用多的是钛白粉。 填料是不溶于基料、溶剂与水等介质的微细粉末状物质。它可增加涂膜的厚度和体质、强度，并可提高耐久力，比重小的填料有一定的悬浮作用，可以减轻或防止颜料或其它填料的沉淀。应用较多的主要是滑石粉。 1.3助剂 助剂用量很少，主要用来改善涂料某一方面的性能。如分散剂、乳化剂、消泡剂、润湿剂等用来改善涂料生产过程中的性能；防沉剂、防结皮剂等用来改善涂料的贮存稳定性等；流平剂、增稠剂、防流挂剂、成膜助剂、固化剂、催干剂等用来改善涂料的施工性和成膜性等；防霉剂、UV吸收剂、阻燃剂、防静电剂等用来改善涂膜的某些特殊性能。 下面介绍一些常用助剂的机理及作用。 1）.润湿分散剂 在水性涂料中润湿分散剂的作用机理是吸附在颜填料颗粒的表面，通过降低此界面的张力，使颜填料在分散过程中更迅速地经过润湿和分散达到理想的一次粒子状态，并能有效地防止这种已经分离的粒子再重新相互结合，使之保持稳定的分散状态。 润湿分散剂能够降低色浆粘度，改善流动性；提高了涂料的贮存稳定性；提高着色力和遮盖力；增加光泽，改善流平性；缩短了颜料浆的研磨时间，节省能源，提高劳动生产力。 2）.消泡剂
钢结构工程防腐涂装作业应该注意的问题 一、施工准备 1 材料 1)建筑钢结构工程防腐材料的选用应符合设计要求.防腐蚀材料有底漆、面漆和稀料等.建筑钢结构工程防腐底漆有红丹油性防锈漆、钼铬红环氧酯防锈漆等;建筑钢结构防腐面漆有各色醇酸磁漆和各色醇酸调合漆等。各种防腐材料应符合国家有关技术指标的规定,还应有产品出厂合格证。 2 主要机具： 喷砂枪、气泵、回收装置、喷漆枪、喷漆气泵、胶管、铲刀、手砂＊、砂布、钢丝刷、棉丝、小压缩机、油漆小桶、刷子、酸洗槽和附件等。 ３作业条件: 1)油漆工施工作业应有特殊工种作业操作证。 2)防腐涂装工程前钢结构工程已检查验收,并符合设计要求。 3）防腐涂装作业场地应有安全防护措施，有防火和通风措施，防止发生火灾和人员中毒事故。 4）露天防腐施工作业应选择适当的天气，大风、遇雨、严寒等均不应作业。 二、操作工艺 １工艺流程： 基面清理→底漆涂装→面漆涂装→检查验收 2 基面清理: 1)建筑钢结构工程的油漆涂装应在钢结构安装验收合格后进行。油漆涂刷前，应将需涂装部位的铁锈、焊缝药皮、焊接飞溅物、油污、尘土等杂物清理干净。 2)基面清理除锈质量的好坏，直接关系到涂层质量的好坏.因此涂装工艺的基面除锈质量分为一级和二级，见下表的规定。 钢结构除锈质量等级 等级质量标准除锈方法 1 钢材表面露出金属色泽喷砂、抛丸、酸洗 2 钢材表面允许存留干净的轧制表皮一般工具(钢丝刷、砂布）清除 ３）为了保证涂装质量，根据不同需要可以分别选用以下除锈工艺。 喷砂除锈，它是利用压缩空气的压力，连续不断地用石英砂或铁砂冲击钢构件的表面,把钢材表面的铁锈、油污等杂物清理干净，露出金属钢材本色的一种除锈方法。这种方法效率高，除锈彻底,是比较先进的除锈工艺。 酸洗除锈，它是把需涂装的钢构件浸放在酸池内,用酸除去构件表面的油污和铁锈。采用酸洗工艺效率也高,除锈比较彻底,但是酸洗以后必须用热水或清水冲洗构件，如果有残酸存在，构件的锈蚀会更加厉害。 人工除锈，是由人工用一些比较简单的工具，如刮刀、砂＊、砂布、钢丝刷等工具，清除钢构件上的铁锈。这种方法工作效率低，劳动条件差，除锈也不彻底 本工艺标准适用于建筑钢结构工程用的防腐蚀施工工艺. 施工准备 2。1 材料 2.１。１建筑钢结构工程防腐材料的选用应符合设计要求。防腐蚀材料有底漆、面漆和稀料等。建筑钢结构工程防腐底漆有红丹油性防锈漆、钼铬红环氧酯防锈漆等；建筑钢结构防腐面漆有各色醇酸磁漆和各
一般介绍 采用环氧树脂和聚酯树脂为主要原材料制备而成，同时具备两者各自的独特性能，使得生产出的涂膜具有极度佳的流平性、装饰性、机械性能和较强的耐腐蚀性，广范应用于各种室内金属制品的涂装。 产品系列 可提供标准型和低温固化型粉末涂料产品。 可提供高光（86%以上）、平光（50-85%）、半光（20-50%）和无光（20%以下）的产品。也可根据用户的要求控制光泽。 产品应用 该粉末涂料主要应用于家用电器、金属家具、仪器仪表、室内健身运动器材、散热器等行业的表面涂装。 粉末物理性质 比重：1.4-1.7（因颜色和光泽不同而异） 粒度分布：100%小于100微米（可根据涂装的特殊要求进行调整） 流动性：120-140 固化条件 标准型180℃（工件温度）15分钟 低温固化型160℃（工件温度）15分钟 涂膜性能 检测项目检验标准或方法检验指标 抗冲击性ISO6272 GB/T1732-1993 50cm/kg 附着力（划格法）ISO2409 GB/T9286-1998 0级 弯曲ISO1519 GB/T6742-1986 2mm 铅笔硬度ASTMD3363 GB/T6739-1996 1H-2H 盐雾试验ISO7253 GB/T1771-1991 >500小时 湿热试验ISO6270 GB/T1740-1979 >1000小时 耐热性110℃/24小时（白色）保光性优异，ΔE≤0.3-0.4 注：1. 以上试验采用0.8mm厚的除锈，除油冷轧钢板，涂膜厚度为50-70微米 2. 以上涂膜的性能指标可能会随着光泽的降低而稍有降低。 平均覆盖率
9-12平方米/公斤，膜厚60微米（以100%的粉末涂料使用率计算） 包装 纸箱包装，内衬双层聚乙烯内袋，每箱净重20公斤。 贮存要求 贮存在低于28℃、通风、干燥、清洁的室内，不得靠近火源、暖气，避免阳光直射，严禁露天堆放。在此条件下粉末可稳定贮存12个月。超过贮存期可重新进行检验，如结果符合要求，仍可使用。#p#分页标题#e# 卫生与安全 本粉末涂料是一种无毒产品，但在使用过程中应避免吸入粉尘。建议操作人员配戴合适的防尘口罩、眼镜。如果可能，尽量避免皮肤与粉末涂料的长期接触。 其它
各种防腐涂料的国家相关标准混凝土防腐涂料 1.海港工程混凝土结构防腐蚀技术规 范 JTJ275-2000 2.混凝土桥梁结构表面涂层防腐技术条件JT/T695-2007 3.火力发电厂烟囱（烟道）内衬防腐材料DL/T901-2004 4.烟囱混凝土耐酸耐腐蚀涂料DL/T693-1999 5.水电水利工程金属结构设备防腐蚀技术规 范 DL/L5358-2006 钢结构防腐 1.建筑用钢结构防腐涂料JG/T224-2007 2.交通钢构件聚苯胺防腐涂料JT/T657-2006 3.钢结构桥梁漆HG/T3656-1999 4.铁路钢桥保护涂装TB/T1527-2004 5.富锌底漆HG/T3668-2009 6.喷涂聚脲防护材料HG/T3831-2006 7.交通钢结构聚苯胺防腐涂料JT/T695-2006 8.喷涂聚脲规范JGJ210—2010石油防腐 1.钢质石油储罐防腐工程技术规程GB50393-2008 2.钢制储罐液体环氧涂料内防腐层技术标准SY/T0319-1998 3.钢制管道液体环氧涂料内防腐层技术标准SY/T0457-2000 4.管道无溶剂聚氨酯涂料内外防腐层技术规 范 SY/T4106-2005 船用漆 1.船底防锈通用技术条件GB13351-1992 2.船用防锈漆通用技术条件GB6748-1986 3.船壳漆GB/T6745-2008 4.船用油舱漆GB/T6746-2008 5.船用车间底漆GB/T6747-2008 6.船用防锈漆GB/T6748-2008 7.船舶压载舱漆GB/T6823-2008 8.货舱漆GB/T9262-2008 铁路客运 1.客运专线铁路CRTSI型板式无砟轨道水泥乳化沥青砂浆暂行技术条件
https://www.doczj.com/doc/5a12680044.html, 水性防腐涂料配方要求及关键 类似于溶剂型防腐漆，水性金属防腐漆主要是阻止水气透过漆膜而达到防腐的作用。水性防腐漆在性能要求上有与溶剂型防腐漆性能要求的共性，但也有其特殊性。常见的水性防腐漆配方要求如下： 致密性：水性金属防腐漆需要彻底有效地隔绝空气中水气与底材（被涂物）的接触。 干附着力：水性金属防腐漆与底材密接程度。依国家规范测试方法，其等级可区分为0至7，计8级；而0级为最佳。干燥的涂膜除了具有良好的致密性和良好的干附着力以外，还要有非常好的湿附着力。这样的水性金属防腐漆涂膜既具有很好的阻水性，渍水若干小时后又具有相当好的湿附着力来抵抗生锈和起泡。 耐盐雾：通常的测试标准是300小时。 抗闪锈:闪锈是水性金属漆的一个独有的现象，指的是被水性涂料涂覆的易氧化的金属表面漆膜干燥前，在金属表面产生圆形的锈斑。 因为水性金属防腐漆对漆膜性能较高的要求，要想成功开发水性金属防腐漆，必须掌握以下几个关键： 1)树脂：水性树脂是水性漆的核心，而高性能的树脂是水性金属防腐漆成功最重要的因素。在水性金属防腐漆的配方中，必须选择有高附着力和高防湿，防水性能的树脂,。 2)颜料:颜料必须具有优异的防锈性、涂膜抗起泡性和膜下钢板耐腐蚀性。值得推荐的环保防锈颜料有：美国哈罗克斯颜料公司的HALOX SZP-391和HALOX SW-111，磷酸锌铁MHH-LXT（优异），羟基亚磷酸锌，改性的无机颜料（磷酸锌，三聚磷酸铝）等。跟铬酸盐或铅盐相比较就防锈性和抗起泡性而言：磷酸锌铁MHH好许多，而 HALOXSZP-391/HALOX SW-111和羟基亚磷酸锌跟其相当或更优越。 3)填料：填料既能降低成本，鳞片状的填料又利于防腐蚀，当片状的填料平行于基材排列时，水分子氧分子要分子到达基材界面与钢铁发生作用要绕多几倍的路程，这样水性金属防腐漆的防锈性和耐盐雾性等性能会大大提高。 4)恰当的颜基比:合理的颜基比能使涂膜变得致密，具有较好的阻氧阻水率，能够有效的阻止水分子和氧分子穿过涂膜到达金属表面并与吸附在那里促使其发生阴阳极反应，产生气体鼓泡生锈等现象,从而破坏涂层的附着力降低耐盐雾性能. 5)水分子阻换剂：有了再好的树脂，防锈颜料，恰当的颜基比和湿附着力，还是有一小部分水分子和氧分子能够穿过涂膜到达素材界面从而发生阴阳极反应产生气体鼓泡和生锈破坏附着力，从而降低耐盐雾性能。水分子阻换剂的作用就是涂膜覆盖素材界面后能够与金属原子紧密结合，阻止水分子到达素材界面并与之结合，这样就降低了水氧原子与铁原子发生阴阳极反应产生气体鼓泡和生锈现象，能够显著提高耐盐雾和防锈性能。天成晟化学公司有水分子阻换剂MHH-NH1000等 6）抗闪锈剂：为了抑制闪锈的生成，PH值的控制是非常重要的，还可以使用闪锈抑制剂，特别是钝化型的抗闪锈剂。少量的抑制剂就可以抑制或阻止闪锈的生成。胺类物质如吗啉和AMP也可有助于抑制闪锈的生成。
高性能防腐涂料的进展及应用 吴宗汉 (湖南本安新材料有限公司,长沙410126) 摘 要:概述了国内外高性能防腐涂料主要品种的开发和应用情况,并提出了高性能防腐涂料的发展方向。 关键词:防腐涂料;开发;应用;方向 中图分类号:T Q 63017 文献标识码:A 文章编号:0253-4312(2007)01-0045-05 作者简介:吴宗汉(1940—),男,正高,技术总监,长期从事涂料开发及管理工作。 Progress and Appli cati on of Hi gh Perfor mance Corrosi on Protecti ve Coati n gs W u Zonghan (Hunan China Science B enan N e w M aterials Co .,L td .Changsha,410126China ) Abstract:This article has revie wed the devel opment and app licati on of corr osi on p r otective coatings at home and abr oad and indicated the devel opment trend . Key W ords:corr osi on p r ot octive coatings;develepment;app licati on;trend 0 引 言 在国民经济中腐蚀造成了大量的资源和能源浪费,全世界每年因腐蚀造成的经济损失约在10000亿美元,为火灾、风灾和地震造成损失的总和。涂装防腐涂料作为最有效、最经济、应用最普遍的防腐方法,受到了国内外广泛地关注和重视 [1] 。随着建筑、交通、石化、电力等行业的发展,防腐涂料的 市场规模已经仅次于建筑涂料而位居第二位。据统计,2004年我国防腐涂料总产量达到60万t,预计2020年将突破100万t 大关。另一方面,这些领域又对防腐涂料的品种和性能提出了更高、更新的要求,进而推动了传统品种的改进提高以及高性能品种的开发和应用。 1 品种发展 1.1 改性环氧树脂涂料 环氧树脂涂料是最具代表性的、用量最大的高性能防腐涂料品种。为了增进其柔韧性和低温施工性,常常采用相对分子质量高的橡胶和热塑性树脂,如丁腈橡胶、尼龙、聚酚氧、聚砜等进行改性。这些高聚物与环氧树脂有一定的相容性,固化过程中能产生相分离,在固化中形成海岛结构,从而使固化物具有高强度和高韧性。国内研制出集环氧与橡胶于一体的高固体分防腐涂料,既克服了环氧涂料脆性大、耐候性差的不足,又克服了氯磺化聚乙烯橡胶涂料变色和难增厚的缺陷,涂料综合性能更好。其次采用低相对分子质量的聚硫橡胶进行改性,通过极性的HS 基与环氧基反应形成高分子橡塑网络结构,使涂层更具有良好的柔韧性、耐冲击性、耐磨性、防腐、 耐热性等,国内已有开林油漆厂[2]、锦州石化公司[3]、湖南本安新材料有限公司等生产,并用于石油、化工、电力、水厂等行业。上海和氏壁化工有限公司[4]用C AP A2054聚己内酯进行扩链或者冷拼、分别用胺类或酸类对环氧进行开环,制得水性和溶剂型改性环氧涂料,可明显改善其柔韧性和耐冲击性及耐溶剂性。 日本关西涂料公司[5]开发成功兼具环氧涂料的防腐性和丙烯酸脂涂料耐候性的多功能防腐涂料。涂膜结构中导入了微观取向性。在漆膜固化过程中,环氧树脂成分取向底材的表面,丙烯酸树脂成分则取向涂层表面。该涂料涂布量少, VOC 排放也可减少10%,总涂装成本仅为传统涂料的75%。 无溶剂环氧及其改性防腐涂料因无溶剂、无毒、无味、无污染,而受到行业普遍的关注,不断推出了环氧-胺类、环氧 -聚氨酯类、环氧-不饱和聚酯类等许多品种。涂层流平性 好、无针孔、抗渗性能好、耐酸碱盐和溶剂腐蚀,且绝缘性能优良。美国Devoe Maren 涂料公司的Devren 230、234QC 是知名 的品牌,Amer on 公司的SP -Guard 涂料和171型涂料(Iide Guard )是环氧砂浆型产品 [6] ;澳大利亚SPC 公司的SP 系列无 溶剂环氧涂料适用期较长,可用于油气工业高温环境;美国 Siga ma 公司、I P 国际公司等均有系列产品用于舰船、潜艇的防 腐涂装。国内中石化、中船总公司、江南公司及海虹、开林、秀珀等多家企业亦有各类无溶剂涂料产品,广泛用于石油化工、海洋船舶、工业地坪、电气绝缘等许多领域。 1.2 新型环氧涂料固化剂 环氧涂料的性能特点很大程度上取决于固化剂,高性能的环氧涂料必须配套使用高性能和良好施工性的环氧固化剂。但国内研究偏重于环氧树脂,而对固化剂的开发滞后于 45第37卷第1期涂料工业 Vol .37 No .1 2007年1月P A I N T &COATI N GS I N DUSTRY Jan .2007
2.1.7涂料的检验项目及检验方法 1、固体份 标准《 GB/T1725-79（89）》 测定方法 仪器设备： 瓷坩埚：25ml，玻璃干燥器（内放变色硅胶），温度计：0-300℃，天平：感量为0.01g，鼓风恒温烘箱 方法步骤： 称取2-4g 涂料，精确至0.01g，然后置于已升温至规定温度的鼓风恒温烘箱内焙烘一定的时间后，取出放入干燥器中冷却至室温后，称重，再放入烘箱内按规定温度焙烘规定时间后，于干燥器中冷却至室温后，称重（同时取样2组以上） 计算： 固体份=烘烤后的样重/取样重量3100% 2、粘度（涂-4杯） 标准《GB/T1723-93》 仪器设备：涂-4粘度计，温度计，秒表，玻璃棒 操作方法： 测定之前，须用纱布蘸溶剂将粘度计内部擦拭干净，在空气中干燥或用冷风吹干，注意漏嘴应清洁通畅。 清洁处理后，调整水平螺钉，使粘度计处于水平位置，在粘度漏嘴下面放置150ml盛器，用手堵住漏嘴孔，将试样倒满粘度计中，用玻璃棒将气泡和多余的试样刮入凹槽，然后松开手指，使试样流出，同时立即开动秒表，当试样流丝中断时止，停止秒表读数（秒），即为试样的条件粘度。 两次测定值之差不应大于平均值的3%。 测定时试样温度为25±1℃ 涂-4粘度计的校正：用纯水在25±1℃条件下，按上述方法测定为11.5±0.5秒，如不在此范围内，则粘度计应更换。 3、细度（μm）标准《GB/T 1724-79（89）》 仪器：刮板细度计 测定方法： 细度在30微米及30微米以下的，用量程为50微米的刮板细度计，30-70微米时用量程为100微米的刮板细度计。
刮板细度计使用前必须用溶剂仔细洗净擦干。 将试样充分搅匀后，在细度计上方部分，滴入试样数滴； 双手持刮刀，横置在磨光平板上端（在试样边缘外），使刮刀与表面垂直接触，在3秒钟内，将刮刀由沟槽深部向浅的部位（向下）拉过，使漆样充满板上，不留有余漆。 刮刀拉过后，立即（不超过5秒种）使视线与沟槽平面成15-30度角观察沟槽中颗粒均匀显露处，记下读数；如有个别颗粒显露在刻度线时，不超过三个颗粒时可不计。 平行试验三次，结果取两次相近读数的算术平均值。 2.1.8涂料性能检测 一般涂料产品的贮存稳定性检测，以涂料在购进入库之前（产品取样按GB 3186—88执行），应对其进行相应的检查和验收，以避免在涂装过程中可能产生的质量事故，以致造成生产延误和一系列的经济损失。 一般涂膜的制备：国家标准《GB1727-79（88）漆膜一般制备法》中分别列出刷涂法、喷涂法、浸涂法和刮涂法的涂膜制备方法。但在制备时需要依赖操作人员的技术熟练程度，涂膜的均匀性较难保证。采用仪器制备涂膜在当前普遍推行，方法有旋转涂漆法和刮涂器法。 检测项目分别叙述如下。 一、外观 一般涂料产品的贮存期为6—12个月，由于颜料密度较大，存放过程中难免会发生沉降，此时特别需要检查沉降结块程度。一般可用刮刀来检查，若沉降层较软，刮刀容易插入，则沉降层容易被搅起重新分散开来，待检查其他性能合格后，涂料可以继续使用。 检测通过目测观察涂料有五分层、发浑、变稠、胶化、返粗及严重沉降现象。对于存放时间较长或已达到或超过贮存期的涂料品种，也应作相应检查。 图2-8 测力仪 涂料的沉降结块性也是评价涂料贮存稳定性的手段，可用测力仪(图2—8)
水性工业漆的分类有哪些 水性工业油漆的分类按照防锈漆来分一般分为丙烯酸类水性防锈油漆、醇酸类防锈油漆、环氧类水性防锈油漆、氨基型水性防锈油漆、酚醛水性防锈油漆等几大类，按工艺上来讲有自干型、烘烤型、浸涂型几种。下面简单的为大家介绍几种常见的水性工业油漆。 一、丙烯酸类水性防锈油漆 丙烯酸类水性防锈油漆最常见的是水性铁红丙烯酸防锈漆，下面就列举水性铁红丙烯酸防锈漆为例： 1、特点：水性铁红丙烯酸防锈漆属自干型涂料，具有优良的附着力、耐热性、耐候性、耐腐蚀性和抗沾污性等特点，并能与醇酸、氨基、硝基等多种面漆配套使用，在某些性能方面优于红丹酚醛防锈漆和红丹醇酸防锈漆。 2、用途：主要用途可应用于各种机械、船舶、车辆、桥梁和仪器仪表的防腐蚀涂装，特别适用在通风不畅的环境中施工。 3、环保性：涂料用水作溶剂无毒害、不燃不爆、对环境污染少，保障了工作人员的身体健康。产品便于贮存、运输和涂装应用。
4、水性铁红丙烯酸防锈漆所采用的乳液，是以丙烯酸酯类为主单体，配以各种功能单体、交联单体，在过硫酸盐引发剂的引发下，用阴离子型和非离子型表面活性剂乳化，以水为分散介质，进行乳液聚合而制成。 5、生产：该漆主要是聚合物颗粒的水分散体和颜料颗粒水，分散体的混合物。但是仅两者难成为涂料，必须添加各种性能的助剂，如增稠剂、分散剂和成膜剂等，以达到要求的施工性能和成膜质量。漆的生产过程就是颜料在乳液水相中的分散和各种助剂的加入。颜料的分散经润湿、分离、稳定化等三个步骤来完成，而各种助剂是按性能、作用分先后次序加入。 6、工艺：将蒸馏水先加入配料槽中，在低速搅拌下再将配方量的成膜剂、分散剂、消泡剂、湿润剂与防锈颜料和填料依次加入，加完后提高搅拌转速，使料液混合均匀后，加入部分乳液，经高速搅拌机分散，再经砂磨机（或三辊机）研磨。当漆浆细度达60um时，将剩余的乳液和增稠剂、锈转化剂和促进剂加入，并用高速搅拌机分散均匀，用蒸馏水调黏度，过筛出料，经检测技术指标合格后，包装成品。 二、醇酸类防锈油漆 该漆由水性醇酸树脂、颜、填料及各种助剂、去离子水调制而成。
