自制12.6v锂电池充电器（九款电路原理图详解）
12.6V锂电池是由三节4.2V锂电池串联而成，因此12.6v锂电池充电器的电路设计即可适用于锂电池充电器电路原理图。
12.6v锂电池充电器电路原理图（一）

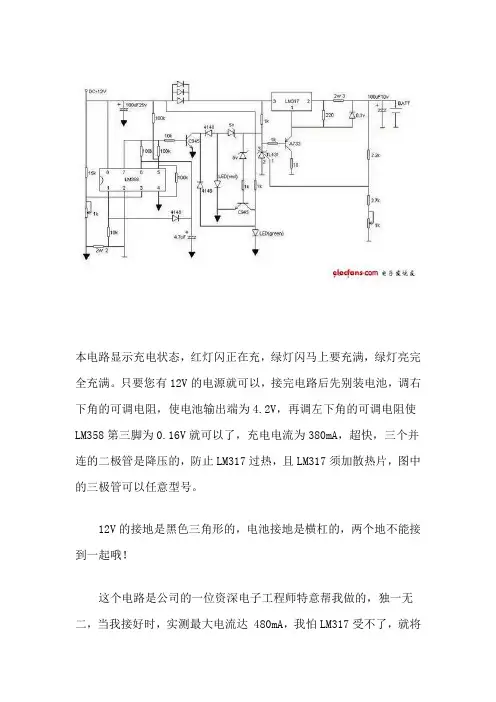

本电路带充电状态显示功能，红灯闪正在充，绿灯闪马上要充满，绿灯亮完全充满。只要您有12V的电源就可以，接完电路后先别装电池，调右下角的可调电阻，使电池输出端为4.2V，再调左下角的可调电阻使LM358第三脚为0.16V就可以了，充电电流为380mA，超快，三个并连的二极管是降压的，防止LM317过热，且LM317须加散热片，图中的三极管可以任意型号。
12.6v锂电池充电器电路原理图（二）
如图所示是一种恒流恒压的锂电池充电控制板，图中Q1、R1、W1、TL431组成精密可调稳压电路。Q2、W2、R2构成可调恒流电路。Q3、R3、R4、R5、LED为充电指示电路。随着被充电锂电池电压逐渐上升，充电电流将逐渐减小，待电池充满后R4上的压降不断减小，最终使Q3截至，LED熄灭，为了保证电池能充足，请在指示灯熄灭后继续充电1～2小时，使用时需要在Q2、Q3装适当大小的散热片。
12.6v锂电池充电器电路原理图（三）
充电装置原理电路图所示，最大输出电流为20A，最高充电电压为80V.它可以从0V起进行调节，因此能对各种规格的蓄电池进行充电，还可以对相同规格的蓄电池组或串联蓄电池组进行充电，如最多可对5只串联的12V蓄电池同时进行充电。对串联蓄电池充电，可缩短连线长度，减少线损，连接方便，因此可大幅度提高工作效率。
从图中可知，变压器T为双基极管V1提供工作电压，双基极管V1及相应外围元件组成一个振荡器，振荡频率可由RP1、RP2控制。在本电路中，RP1、RP2取值相差较大，所以在实际工作中，RP2可起粗调作用，RP1起细调作用，这对单个电池充电时尤为重要，可避免损坏蓄电池。由V1产生的振荡脉冲经VD3隔离，触发晶闸管VS，充电电流的大小及电压的高低取决于振荡器的输出脉冲，即由振荡频率决定。R5为取样电阻，其大小视电流表而定，若电流表内带取样电阻，则R5可省去。R6、C2是保护表头用的阻尼元件。
实际选用的元件参数如图，变压器T可用功率为5W、输出电压为24V左右的任何型号的变压器，若输出电压达不到0～80V，最大电流达不到20A，可换用另一只双基极管，也可换用触发灵敏度高一些的晶闸管。特别需要注意的是：相线和零线要按图中连接；实际操作时，一定要接好电池后才可接通电源；充电结束后，应先切断电源，再拆除电池的连线。本机的缺点是对电网的干扰较大，有条件的话，可制作一个大功率的滤波器，以减少对电网的干扰。
12.6v锂电池充电器电路原理图（四）
如图为锂电池快速自动充电器电路。锂电池可大电流充电，但单节锂电池的充电电压最大值不能超过4.2V，若超过4.5V，就可能造成永久性损坏。锂电池的放电电压不得低于2.2V，否则也将可能造成永久性损坏。该电路采用了LM3420—8.4专用锂电池充电控制器。当电池组电压低于8.4V时，LM3420输出端①脚（OUT）无输出电流，晶体管Q2截止，因此，电压可调稳压器LM317输出恒定电流，其电流值取决于RL的取值。
LM317额定电流为1.5A，若需要更大的充电电流，可选用LM338或LM350。充电过程中，电池电压会不断上升。电池电压被LM3420的输入脚④（IN）检测，当电池电压升到8.4V （两节锂电池）时，LM3420输出端①脚有输出电压，使Q2控制LM317转入恒压充电过程，电池电压稳定在8.4V，此后充电电流开始减小，锂电池充足电后，充电电流下降到涓流充电。
当输入电压中断后，晶体管Q1截止，电池组与LM3420断开，二极管D1的作用可避免电池通过LM317放电。
12.6v锂电池充电器电路原理图（五）
PT6102是一款高度集成的单节锂离子电池充电器，较少的外部元件数目使得它非常适合于便携式应用。内部集成功率管，不需要外部检测电阻和防倒灌二极管。充电电流通过外部电阻进行设置，充电结束电压固定在4.2V。热反馈可以自动调节充电电流，可以在大功率或高环境温度下对芯片加以保护PT6102分三个阶段对电流进行充电：当电池电压低于2.9V时是涓流充电，当电池电压大于2.9V时是恒流充电，并且涓流充电电流是恒流充电电流的1/10，当电池电压到4.2V时进行恒压充电，在恒压充电过程中，充电电流逐渐减少，当减少到恒流充电电流的1/10时，结束充电过程。
12.6v锂电池充电器电路原理图（六）
本电路显示充电状态，红灯闪正在充，绿灯闪马上要充满，绿灯亮完全充满。只要您有12V 的电源就可以，接完电路后先别装电池，调右下角的可调电阻，使电池输出端为4.2V，再调左下角的可调电阻使LM358第三脚为0.16V就可以了，充电电流为380mA，超快，三个并连的二极管是降压的，防止LM317过热，且LM317须加散热片，图中的三极管可以任意型号。
下图为另外一种充电电路图：
12.6v锂电池充电器电路原理图（七）
锂离子电池充电要求较高．过充会造成电池报废。采用图1所示最简充电电路绝无过充之虞。该电路通过1μF电容将充电电流限制在70mA左右。将TL431接成4.2V的电压源并联在电池两端。当电池电压低于4.2V时，TL431截止．电流全部充入电池。当电池电压升高到接近4.2V时，TL431开始发挥分流作用，当电池电压为4.2V时，电流全部流入TL431。此时，TL431的功耗为0.3W，不超过最大功耗。由于充电电流较小．故充电时间较长是其不足之处。电路中，R2和R3的阻值一定要准确。可在接入电池前测一下TL431两端是否为4.2V。本电路同220V交流电之间无变压器隔离，所以应在接好电池后再插人插座，以保证人身安全。
12.6v锂电池充电器电路原理图（八）
本文介绍的锂电池充电器，电路简单、充电电压电流大小可设置、充电电压精度高、具有充电指示。该电路如图所示。直流电压经过C1滤波IC1稳压后，输出为5V直流电，LED1为电源指示。
IC2的MAXl811集成电路有两个设置端：
①脚为充电电压设置端。设置为高电平时，对电池的最终充电电压为42V。设置为低电平时，对电池最终充电电压为4．1V。用以适应不同最终充电电压的锂电池。MAX1811的最终充电电压精度可达到O．5％，能安全地对电池进行充电。
②脚为充电电流设置端。开关K闭合时，充电电流为500mA，开关断开时，充电电流为100mA，以适应不同容量的锂电池。⑧脚CHG状态指示端，在充电期间为低电平，连接LED2作为充电指示。该电路中元件参数已标在图上。
12.6v锂电池充电器电路原理图（九）
根据锂电池的结构特性，最高充电终止电压应为4.2V，不能过充，否则会因正极的锂离子拿走太多，而使电池报废。其充放电要求较高，可采用专用的恒流、恒压充电器进行充电。通常恒流充电至4.2V/节后转入恒压充电，当恒压充电电流降至100mA以内时，应停止充电。
12.6V锂电池是由三节4.2V锂电池串联而成，因此12.6v锂电池充电器的电路设计即可适用于锂电池充电器电路原理图。
12.6v锂电池充电器电路原理图（一）
本电路带充电状态显示功能，红灯闪正在充，绿灯闪马上要充满，绿灯亮完全充满。只要您有12V的电源就可以，接完电路后先别装电池，调右下角的可调电阻，使电池输出端为4.2V，再调左下角的可调电阻使LM358第三脚为0.16V就可以了，充电电流为380mA，超快，三个并连的二极管是降压的，防止LM317过热，且LM317须加散热片，图中的三极管可以任意型号。
12.6v锂电池充电器电路原理图（二）
如图所示是一种恒流恒压的锂电池充电控制板，图中Q1、R1、W1、TL431组成精密可调稳压电路。Q2、W2、R2构成可调恒流电路。Q3、R3、R4、R5、LED为充电指示电路。随
着被充电锂电池电压逐渐上升，充电电流将逐渐减小，待电池充满后R4上的压降不断减小，最终使Q3截至，LED熄灭，为了保证电池能充足，请在指示灯熄灭后继续充电1～2小时，使用时需要在Q2、Q3装适当大小的散热片。
12.6v锂电池充电器电路原理图（三）
充电装置原理电路图所示，最大输出电流为20A，最高充电电压为80V.它可以从0V起进行调节，因此能对各种规格的蓄电池进行充电，还可以对相同规格的蓄电池组或串联蓄电池组进行充电，如最多可对5只串联的12V蓄电池同时进行充电。对串联蓄电池充电，可缩短连线长度，减少线损，连接方便，因此可大幅度提高工作效率。
从图中可知，变压器T为双基极管V1提供工作电压，双基极管V1及相应外围元件组成一个振荡器，振荡频率可由RP1、RP2控制。在本电路中，RP1、RP2取值相差较大，所以在实际工作中，RP2可起粗调作用，RP1起细调作用，这对单个电池充电时尤为重要，可避免损坏蓄电池。由V1产生的振荡脉冲经VD3隔离，触发晶闸管VS，充电电流的大小及电压的高低取决于振荡器的输出脉冲，即由振荡频率决定。R5为取样电阻，其大小视电流表而定，若电流表内带取样电阻，则R5可省去。R6、C2是保护表头用的阻尼元件。
实际选用的元件参数如图，变压器T可用功率为5W、输出电压为24V左右的任何型号的变压器，若输出电压达不到0～80V，最大电流达不到20A，可换用另一只双基极管，也可换用触发灵敏度高一些的晶闸管。特别需要注意的是：相线和零线要按图中连接；实际操作时，一定要接好电池后才可接通电源；充电结束后，应先切断电源，再拆除电池的连线。本机的缺点是对电网的干扰较大，有条件的话，可制作一个大功率的滤波器，以减少对电网的干扰。
12.6v锂电池充电器电路原理图（四）
如图为锂电池快速自动充电器电路。锂电池可大电流充电，但单节锂电池的充电电压最大值不能超过4.2V，若超过4.5V，就可能造成永久性损坏。锂电池的放电电压不得低于2.2V，否则也将可能造成永久性损坏。该电路采用了LM3420—8.4专用锂电池充电控制器。当电池组电压低于8.4V时，LM3420输出端①脚（OUT）无输出电流，晶体管Q2截止，因此，电压可调稳压器LM317输出恒定电流，其电流值取决于RL的取值。
LM317额定电流为1.5A，若需要更大的充电电流，可选用LM338或LM350。充电过程中，电池电压会不断上升。电池电压被LM3420的输入脚④（IN）检测，当电池电压升到8.4V （两节锂电池）时，LM3420输出端①脚有输出电压，使Q2控制LM317转入恒压充电过程，电池电压稳定在8.4V，此后充电电流开始减小，锂电池充足电后，充电电流下降到涓流充电。
当输入电压中断后，晶体管Q1截止，电池组与LM3420断开，二极管D1的作用可避免电池通过LM317放电。
