第一章空气源热泵技术介绍 所谓热泵，就是靠电能拖动，迫使热量从低位热源流向高位热源的装置。也就是说，热泵可以把不能直接利用的低品位热能(空气、土壤、井水、河水、太阳能、工业废水等转换为可以利用的高位能，从而达到节约部分高位能(煤、石油、燃气、电能等的目的。类似于人们把水自低水头压送至高水头的机械称为“水泵”，把气体自低压区送至高压区的机械称为“气泵”（在我国习称气体压缩机），因而把这种输送热能的机械称为“热泵”。因此，在矿物能源逐渐短缺、环境问题日益严重的当今世界，利用低位能的热泵技术已引起人们的关注和重视。 空气源热泵的历史以压缩式最悠久。它可追溯到18世纪初叶，可以说1824年卡诺循环的发表即奠定了热泵研究的基础。热泵的发展受制于能源价格与技术条件，所以其历史较为曲折，有高潮有低潮，但热泵发展的前景肯定是光明的。当前热泵研究的方向是向高温高效发展，即开发高温热泵并最大限度提高COP （性能系数 Coefficient of Performance）值，同时积极发展吸收和化学热泵等。 空气源热泵热水机组的制造、推广和使用在我国只是最近10年的事，但由于其相对传统制取热水设备的高效节能、环保、安全、智能化控制、不占用永久性建筑空间等优点而引起了市场日益广泛的关注。 热泵热水机组以清洁再生原料（空气＋电）为能源，既不使用也不产生对人体有害的气体，同时也减少了温室效应和大气污染。目前，在我国电力资源短缺的前提下，采用热泵热水机组制取热水，既能以最小的电力投入获得最大的供热效益。将热泵热水机组放在建筑物的顶层或室外平台即可工作，省却了专用锅炉房。在设备结构上真正实现了水、电分离，确保了用户的安全。 第一节热泵工作原理 热泵技术是基于逆卡诺循环原理实现的。通俗的说，如同在自然界中水总是由高处流向低处一样，热量也总是从高温传向低温。但人们可以用水泵把水从低处提升到高处，从而实现水的由低处向高处流动，热泵同样可以把热量从低温热源传递
分体空气源热水器 安装、使用、维修手册 适用机型： KF70/150L-S KF70/200L-S KF110/200L-S KF110/300L-S
前言 热水器组须由专业安装人员安装。 本热水器需配线控器，请按照线控器的使用说明书、安装说明书来操作。 热水器配管及接线完成后，检查无误后再将热水机组接通电源。 安装人员装好热水器后，应根据使用说明书向用户说明正确使用及维护热水器的方法，然后请用户仔细阅读并保管好安装使用说明书。 如果将机组或水箱安装于诸如楼顶等易于遭受雷击的地方，请一定要采取和实施防雷击措施。环境温度在0℃以下时，严禁切断电源。如在此条件下遇意外断电或进行维修需要断电时，请及时打开位于机组进出水管连接处的排水阀，把机组中的水排掉，以免冻坏机组内器件。排放完毕，请把排水阀关紧。 机组安装在环境温度0℃以下并在0℃以下使用，安装时请对进出水管路，循环水管路采取有效的防冻措施，以防管路冻裂。 的水，特别要注意水质状况。对不符合要求的水质须进行水质处理，方可使用。
目录第一章、机组命名规则 第二章、机组性能特点 第三章、机组安装 第四章、电气接线 第五章、机组调试及使用 第六章、故障代码及维修…
第一章、机组命名规则 一、型号命名 1.整机型号命名及含义如下： □□□□□ / □ - □ 制造商自定义序号 （S-水晶内盘，B不锈钢内盘） 水箱容量 制冷剂代号，按下表 制热水能力（L/h） 辅助热源（D代表电辅热源，无辅助热 源代号省略） 结构（F代表分体式，整体式代号省略） 产品代号（K代表热泵热水器空气源，S 代表水源，） 制冷剂种类代号见表1： 表示分体空气源热水器，制冷剂为410A，制热水能力为80升每小时；水箱为水晶内盘，额定储水量为150升。 2.外机型号命名 整机型号的前部分，即斜线前部分为外机型号。 例1：KFD80 表示分体式空气源热水器外机，带辅助热源，制热水能力80升每小时。 3.水箱命名（分体式） □□ / □ - □ 水箱序号（S-水晶内盘，B不锈钢内盘） 水箱额定储水量 水箱的制热水能力，单位L/h；无内置 盘管，取消。 水箱代号：SX 例1：SW80/150L-S 表示空气源水箱，制热水能力80 L/h，水箱为水晶内胆，额定储水量150L。
空气源热泵空调系统设计 方案 第1章绪论 改革开放以来，随着国民经济的迅速发展和人民生活水平的大幅度提高，能源的消耗越来越大，其中建筑能源占相当大的比例。据统计，我国历年建筑能耗在总能耗的比例是19%～20%左右，平均值为19.8%。其中，暖通空调的能耗约占建筑总能耗的85%。在发达城市，夏季空调、冬季采暖与供热所消耗的能能量已占建筑物总能耗的40%～50%。特别是冬季采暖用的燃煤锅炉、燃油锅炉的大量使用，给大气环境造成了极大的污染。因此，建筑物污染控制和节能已是国民经济发展的一个重大问题。热泵空调高效节能、不污染环境，真正做到了“一机两用”（夏季降温、冬季采暖），进入20世纪90年代以来在我国得到了长足的发展，特别是空气源热泵冷热水机组平均每年以20%的速度增长，成为我国空调行业又一个引人注目的快速增长点。 所谓热泵，就是靠电能拖动，迫使热量从低位热源流向高位热源的装置。也就是说，热泵可以把不能直接利用的低品位热能(空气、土壤、井水、河水、太阳能、工业废水等)转换为可以利用的高位能，从而达到节约部分高位能(煤、石油、燃气、电能等)的目的。类似于人们把水自低水头压送至高水头的机械称为“水泵”，把气体自低压区送至高压区的机械称为“气泵”（在我国习称气体压缩机），因而把这种输送热能的机械称为“热泵”。因此，在矿物能源逐渐短缺、环境问题日益严重的当今世界，利用低位能的热泵技术已引起人们的关注和重视。空气源热泵的历史以压缩式最悠久。它可追溯到18世纪初叶，可以说1824年卡诺循环的发表即奠定了热泵研究的基础。热泵的发展受制于能源价格与技术条件，所以其历史较为曲折，有高潮有低潮，但热泵发展的前景肯定是光明的。当前热泵研究的方向是向高温高效发展，即开发高温热泵并最大限度提高COP（性能系数 Coefficient of Performance）值，同时积极发展吸收和化学热泵等。空气源热泵热水机组的制造、推广和使用在我国只是最近10年的事，但由于其相对传统制取热水设备的高效节能、环保、安全、智能化控制、不占用永久性建筑空间等优点而引起了市场日益广泛的关注。 热泵热水机组以清洁再生原料（空气＋电）为能源，既不使用也不产生对人体有害的气体，同时也减少了温室效应和大气污染。目前，在我国电力资源短缺

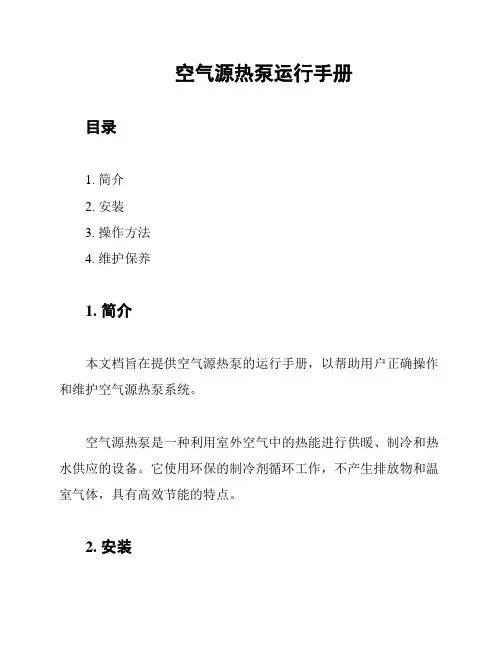

空气源热泵热水机组安装使用说明书 ?在安装本机组之前，请详读此说明书并加以妥善保存，以备将来参考之用。
目录 一、概述 (3) 二、主要技术参数 (3) 三、控制器功能 (4) 四、主控板说明 (4) 五、操作面板说明 (5) 六、功能描述 (9) 七、保护说明 (11) 八、单系统主板接线图 (12) 九、双系统主板接线图 (13) 十、安装说明 (14) 十一、调试与运行 (15) 十二、维护与保养 (16) 十三、常见故障及解决方法 (16) 十四、售后服务及保修 (17)
致用户 1、尊敬的用户：在安装及使用本产品之前，请详细阅读本说明书，否则可能会导 致设备的损坏或操作人员的伤害及财产损失。 2、科技不断进步，产品系列及规格会随之而调整，敬请关注最新产品信息。 3、在阅读本手册时，如果您需任何技术咨询，请您与公司或当地代理商联系。 4、注意事项 4.1在选用安装热泵热水机组时，请检查相应的电源容量与热泵热水机组功率的要求是否符合，详见机组上铭牌。 4.2请务必安装漏电保护装置。 4.3热泵机组一定要可靠接地，严禁在无可靠接地情况下使用本机组。严禁将地线接在零线或自来水管上。 4.4电工接线时务必参照接线图。 4.5为了使用安全，请勿私自改动、修理热泵热水机组。 4.6 52。C以上的热水可导致灼伤，水箱内热水与冷水混合后方可使用。 4.7严禁把任何工具插入热泵机组内，以免碰到风扇易造成机组损坏或意外事故（儿童切忌）。 4.8不要在拆掉栅格或钣金的状态下使用热水机组，以免引起意外或机组运行不正常。 4.9当机组浸水后，请立即与厂方或其维修部联系，必须在技术人员检查处理后方可重新使用本机组。 4.10非合格的技术人员不得调整机组内部的开关、阀门、控制器等部件。 一、概述 本控制器适用于单双压缩机（单相/三相）、风冷、直出水或循环式热泵热水机组。控制器由主板，室内操作线控器，恒温器(选配件)组成。具有性能可靠、功能先进、用户设置灵活、外型美观、保护功能齐全等特点。 二、主要技术参数 1．使用条件 ◇运行电压：AC220V/380V±10%，50Hz±1Hz. ◇运行环境温度：-20～+75℃ ◇储存温度：-30～+80℃ ◇相对湿度：0～95%RH 2．温度控制精度：±1℃ 3．控制器符合 GB4706.1-1998 《家用和类似用途电器的安全第一部分：通用要求》 GB4706.32-1996 《家用和类似用途电器的安全热泵、空调器和除湿机的特殊要求》 GB18430. 2-2001 《蒸汽压缩循环冷水（热泵）机组户用和类似用途的冷水（热泵）机组》 抗干扰度符合GB4343.2-1999、印刷电路板符合GB4588.1和GB4588.2的规定。

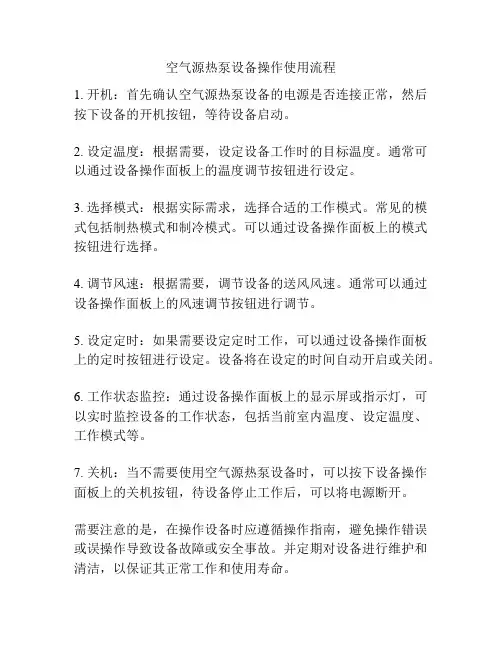

空气源热泵热水系统的简易操作指南 一、热水系统的水温设置 加热设备（可视作热交换器或热储水箱）出水口的水温，一般的设置温度为不低于55℃。热水保温水箱的温度一般的设置温度为不低于50℃。 为了降低能耗，热水系统可根据实际使用需要和季节情况做调节：冬季温度一般设置为50~55℃；夏季温度设置为43~45℃。电加热自动温度控制器设置温度上限温度为45℃，下限温度为38℃,就是在水温低于38℃时电加热自动投入时，当水温达到45℃电加热器自动切断，冬天打为自动状态，夏天可以关闭电加热。（采用有辅助加热器的热水系统，设置电辅助加热设备须是水电分离的）。 二、热水系统的供水压力设置 检查客房热水的实际水温和冷热水压力，特别要留意热水的供水末端房间的热水出水温度和供水压力；要求客房内配水点水温不低于设定温度42℃，出热水时间不超过10秒，热水压力不低于压力。要求冷热水压力相匹配，压力控制以满足最高楼层的供水压力不小于为准。 1、热水供水按变频恒压供水设计，按不同的楼高选用不同扬程、流量的变频泵，并一用一备。变频多级供水泵安装在热水箱的出水口位置。所有安装的变频泵都须有水泵基座，并安装有橡胶接头连接及减振处理。 2、热水箱放在屋面的上行下给供水设计的，热水供水泵的压力设定可选在～左右。但如果上行下给方式供水导致最低楼层供水压力过大的，必须安装有减压阀。水压控制须冷、热水压力相匹配。 3、热水箱和供水泵设置在地下的，供水泵的压力设定调试至管道各出水口的压力保持在～ ,扬程：(楼高* )，流量：大于30m3/h 。

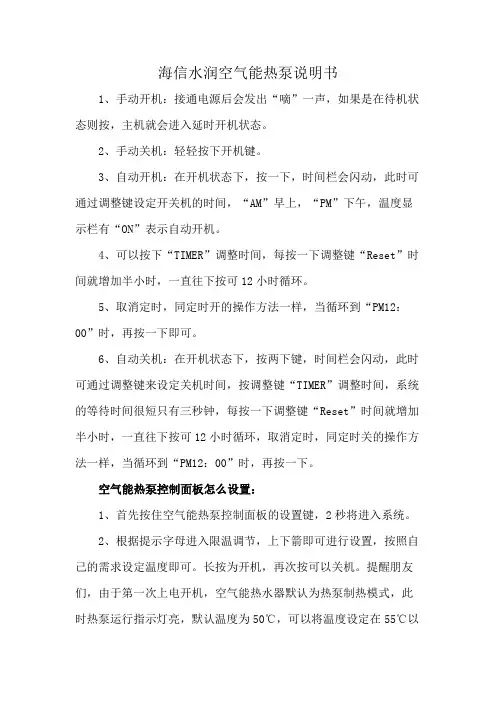

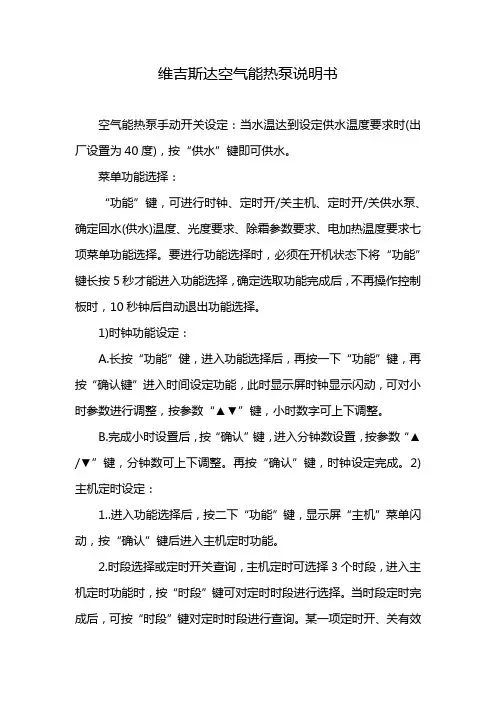

广州金号空气源热泵 --（简易操作说明） (一).操作面板 (二).按键操作说明： △开/关键：在开机状态按此键则关，反之亦然； △模式键：选择温度或压缩机延时工作时间设定模式； △查询键：按住此键10秒不放，系统进入查询状态，按上升/下降键可以查询故障； △强制化霜键:控制系统强制进入化霜状态，当室外环境温度特别低，换热器结霜比较严重，需化霜时，可按此键进入化霜状态，强制除霜； △上升/下降键：此键用来调整温度高低或调整压缩机延时开机时间，在开机状态下初始温度显示50℃，每按一次温度上升或下降1度，温度设定范围为40℃-55℃，如按住上升键10秒不放，设定温度可以上升至60℃。 注：进入查询状态，左边两数码显示序号，右边两数码显示温度及故障代码，具体显示如下：
空气源热泵机组设计应用及案例分析 空气源热泵机组（简称“热泵机组”）自二十世纪四十年代发明至今，其技术已日臻完善，广泛应用于办公楼、宾馆、娱乐业、厂房、住宅等各行各业不同规模的工程中，市场占有率一直较高，究其原因，皆因其有如下优点：热泵机组夏季供冷，冬季供热，不需另设锅炉房；主机安装在屋顶，可省去冷冻机房、锅炉房土建投资及冷热系统投资；COP值较高，自动化程度高。 一、热泵机组类型及其特点： 1．涡旋式压缩机热泵机组： 涡旋式压缩机为容积式压缩机，具有运转平稳、振动小、噪音低等优点，常用于空气-空气热泵机组，适用于中、小型工程。 2．活塞式压缩机热泵机组： 活塞式压缩机为容积式压缩机，结构复杂、转速低、振动大、噪音大、单机容量较小，多机头组合可拼装成100万大卡/时左右热泵机组，COP=3.0～3.5； 3．螺杆式压缩机热泵机组： 螺杆式压缩机也为容积式压缩机，结构简单、运转平稳、振动小、噪音低、寿命长，COP=3.5～4.5,适用于中、小型工程，多机头热泵机组可用于较大工程。单螺杆为平衡式单向运转，磨损小，无轴向推力，其排气效率比双螺杆略低。 二、热泵机组设计： 1．选用原则： 热泵机组有优点也有缺点，与同容量单冷冷水机组相比，其用电量大，造价高，冬季随室外气温下降制热量衰减严重、结霜严重等，因此，①当某工程有蒸汽源时，空调冷热源应尽量采用“单冷冷水机组加热交换器”方案。无锡市正在形成城市蒸汽热力网，我们应优先采用以上方案。②本人认为医院、宾馆等对冬季采暖温度要求较高的工程不适宜采用热泵机组，办公楼、饭店等工程则较适宜，因为它们一般白天使用，热泵机组制热量衰减小，就算采暖效果差些，室内人员可多穿衣服，影响小些。 2．选型方法：
空气源热泵热水器原理 由生活中的常识中我们可以知道，热水可以自己慢慢向空气中放热，冷却成凉水, 这表明热量可以从温度高的物体一一热水自动的传递到温度低的物体一一空气。那么可不可以将这个过程反过来进行，将温度较低的空气中的能量向热水中转移呢？热力学第二定律指出：不可能把热从低温物体传到高温物体而不引 起其他变化。这就是说，热量能自发的从高温物体传向低温物体，而不能自发地从低温物体传向高温物体。但这并不是说热量就不能从低温物体传向高温物体，就向水泵能够使水从低处流向高处一样，热泵通过消耗一部分电能，也能够使热量从低温物体传到高温物体。空气源热泵热水器就是根据这样一个原理 来工作的，通过消耗少量的电能驱动压缩机，使制冷剂吸收空气里的热量来加热生活用热水的，其制热效果比传统热水器高出3倍，而消耗的电能仅为普通热水器的三分之一，并能从根本上杜绝了漏电、一氧化碳中毒的危险 电能输入一1 热水岀一 lili 冷水进 热泵工作流程图 热泵热水器的工作过程如下：如上图所示，压缩机通过消耗一部分电能，将低温低压的制冷剂气体压缩成高温高压的气体，高温高压的气体在冷凝器中放出热量将水加热，自己温度被降低，经过膨胀阀节流降压后，变成低温低压的气液混合物，在蒸发器中制冷剂吸收其他介质（如空气、井水）中的热量，变成低温低压的气体，然后再被压缩机吸收，压缩成高温高压的气体加热热水。 与其他形式的热水器相比，热泵热水器主要有安全、节能、环保的特点。 安全性： 传统热水器以燃气、电和太阳能为主，三分天下，燃气热水器安全性较差, 燃烧不充分和水压不稳定易造成燃气中毒和烫伤事件，电热水器的漏电隐患和住宅接地不良也对消费者的生命安全造成严重威胁，太阳能热水器储水式的特点决定了其在晴天时，水温可能很高，造成烫伤，阴雨天的电辅助加热却留下安全隐患,与以上热水器不同，热泵热水器制热过程是通过压缩机排出的高温高压制冷剂气体加热水罐中的水，电主要用于压缩机，制热后的气体通过外盘式的盘管与搪瓷水罐中的水交换热量，水电完全分离，
凯立信：空气能热水器使用说明书 安装注意事项 一、必须使用220V50Hz交流电源； 二、电器插头、插座必须连接牢固，接地良好； 三、安装室外机必须可靠接地； 四、勿安装在有使用或者存储汽油、化学溶剂等易燃、易爆炸物质的场所，以免发生火灾和爆炸事故。也勿安装在有腐蚀气体或液体的场所，以免影响热水器的使用寿命； 五、必须使用厂家提供的专业电源线，电源软线损坏，、必须由专业人员更换； 六、水箱和室外机安装在墙体和楼面必须能够承受两倍于热水器的重量； 七、清洗保养前，必须切断电源； 八、电源插座的额定电流量应比所选购的热水器的最大电流量大30%以上； 九、必须有专业人员进行安装、维修和保养。 重要提示 一、在搬运过程中，室外机严禁倒置，并尽量避免倾斜搬运，如需倾斜搬运时，倾斜角度必须〈30度； 二、本热水器必须使用自来水，其他水质会影响机组使用寿命，如需使用其他水质可向公司定制； 三、水箱在首次使用或排空后再使用时，必须先注满水，才能通电加热，注水时，须打开热水阀（如装有混水阀，把混水阀调向高温位置）以排出空气，待热水阀有水正常流出时，方可关闭热水阀； 四、在热水器工作期间，安全阀可能会有水珠滴下，这属于正常现象。千万不能将此泄压口堵塞，以免造成水箱内胆胀裂以致损坏； 五、控制面板应注意防晒、防潮，应尽量安装在室内的墙壁上； 六、控制面板已按用水要求设定好，一般不必重新设置，必须要更改出厂设定时请参照控制面板操作说明； 七、不要随意设置高水温，水温设置在45℃-55℃之间最节能，水温设置越高热水器工作效率越低，并且会影响到设备的使用寿命； 八、冬天，在寒冷的结冻地区，长时间不使用，应将水箱内的水排空，以免水
空气源热泵热水器操作规程 一、安装注意事项: 1、选址要选择能承受设备重量且不会增加噪音和震动的水平位臵。 2、选择空气出入口无遮挡物非密闭的地点，不得加盖房间使之密闭。 3、安装位臵应便于检修、维护，预留检修空间。 4、机组和热水出水管、循环水管及自来水进水管采用柔性连接，可防止振动从机组传递至水管。 5、主机自来水进口端和循环加热进水口端必须安装一个Y型过滤器，一防止杂质损坏设备 6、主机的刚性管道应采用弹簧减振支架，避免管路将振动传递到建筑物 7、安装水压表和温度计，以便保养维修 8、机组凝露水排水接管的安装：将排水管对准插入热泵热水器底盘下面的排水管接头，然后将它引入排污管。 9、必须做好水管保温，防止能量损失 10、机组外侧应留有足够的空间。 11、如安装多台直热式热水机，机组间的距离要求 二、使用注意事项: 1、要求环境温度-5到45内使用，低于-5度时其COP值较低，没有显著的节能效果。 2、进水管要保持水源充足，且水质干净无杂物，避免无水空运行。 3、进水管必须安装除垢设施。 4、各水位传感器不得随意变动。 三、日常使用方法: 1、设定水温加热预定温度，温度不能超过65度。另空压机余热回收装臵能产生较高热量。 2、空气源热水器电源箱旁边安装有警铃装臵，当设备出现故障时，警铃发出警报。
空气源热泵热水器定期维护保养制度 一、空气源热泵热水器的定期维护保养工作应由安装班维修工进行。 二、定期维护保养的内容有热水器电源箱检查、进水管路检查、供电系统维护等。 三、空气源热泵热水器其他如余热回收装臵等设备每天由安装班人员不少于一次的巡回检查。 四、安装班人员应及时根据季节变化设定加热温度并做好热泵机组的清洁卫生工作。 五、进水管路水源要保持充足，安装班人员负责定期检查管理进水情况。 六、安装班维修工应定期进行设备维护，以保证设备安全运转为目的，确保设备完好。 七、安装班维修工应认真细致地对设备进行检查维护，若由于检查维护不认真而造成事故的，追究其责任。 八、安装班维修工应做好维修、保养记录，巡回检查记录工作。
空气能热泵安装示意图 This model paper was revised by the Standardization Office on December 10, 2020
空气能热泵安装示意图 及安装的注意事项总结 首先讨论工程机的安装 安装步骤:1、机组的定位，确定机组摆放位置，主要考虑楼面的承重，机组的进出风的影响。 2、基础制作，可以采用水泥或槽钢，基础必须在楼面的承重梁上。 3、摆放调整，确保机组摆放平稳，机组与基础之间采用减震橡胶垫。 4、水路系统的连接，主要是主机与水箱之间的水泵、阀类、过滤器等连接。 5、电气连接，主机电源线、水泵、电磁阀、水温传感器、压力开关、靶流开关 等按接线图要求进行电气连接。 6、水路试压，检测管路连接有无漏水现象 7、机器试运行，开机前，机组必须接地，采用兆欧表对机器机型绝缘性能检查。检查无问题，开机运行。采用万用表钳流表对机器的运行电流电压等参数进行检查。 8、管道保温，采用橡塑保温材料进行保温，外表面采用铝皮或薄镀锌钢板进行固定。 工程用机整体连接图 家用机安装示意： 家用机目前分为整体机和分体机两种形式
整体机即冷凝器和水泵等全部集成在主机内，用户安装时只要将主机进出水管和水箱进行连接即可 分体机即冷凝器铜管在水箱内部，用户安装时不仅要将进出水管和水箱进行连接还需要将冷媒进出管道与水箱进行连接。 安装注意事项： 主机的安装 1、热泵主机的安装与空调器室外机安装要求相同。可安装在外墙、屋顶、阳台、地面上。出风口应避开迎风方向。 2、主机与储水箱之间距离不得大于5米，标准配置为3米。 3、主机与四周墙壁或其它遮挡物之间距离不能太小。 4、如果装防雨棚保护主机以防止风吹日晒，则应注意保证主机换热器的吸热散热不受阻碍。 5、主机应安装在基础坚实的地方，并确保直立安装，并用地脚螺栓固定。 6、显示面板不要安装在浴室，以免因潮湿影响正常工作。 （二）贮水箱的安装 1、贮水箱可随热泵室外机安装在室外，如阳台、屋顶、地面，亦可安装在室内。贮水箱必须坐地式安装，安装场合基础坚实，必须承受到500kg的重量，不可挂在墙壁上。 2、贮水箱附近，以及自来水管和热水管的接口上装有阀门。 3、水箱热水出口的安全阀卸压口有滴水是卸压现象，起保护作用，接一根排水软管就行。
空气源热泵技术及其应用 建筑工程学院建筑环境与能源应用工程 B132班游诚 目录 摘要 --------------------------------------------2 关键词 --------------------------------------------2 前言 --------------------------------------------3 1.空气源热泵的简介 ----------------------------------4 1)概念 ----------------------------------------4 2)特点 ----------------------------------------4 3)发展历史 ----------------------------------------5 4)优点 ----------------------------------------6 5)工作原理 ----------------------------------------6 2.空气源热泵的应用 -----------------------------------9 1)空气源热泵在我国的应用 ------------------------9 2)空气源热泵的技术性分析 ------------------------9 3)空气源热泵的经济性分析 ------------------------10 4)空气源热泵的能量利用分析 ------------------------10 5)空气源热泵与能源价格的关系 ----------------------10 参考文献 -------------------------------------------11 word完美格式
空气源热泵详解 其工作原理是将空气中的能量吸收，变成热量转移到水箱中，把水加热起来，同时把失去大量能量的低温空气释放到厨房，用于厨房制冷。空气在失去能量降低温度的同时，大量的水蒸气被冷凝，因而释放的冷气湿度大大降低，相当于具有除湿的效果。因此该产品集节能中央热水、厨房（卫生间）制冷、局部除湿功能于一体，大大挺高的产品的性价比和使用性能。为跟多富裕家庭享受高品质生活提供了条件。 一台完整的空气能热泵包含2个主要部分：制造冷气部分和加热热水部分。但其实这两个部分又是紧密的联系在一起的，密不可分，必须同时工作。即在加热热水的同时，给厨房制冷。或者说在给厨房制冷的同时也在加热热水。其内部结构主要由四个核心部件：压缩机，冷凝器，膨胀阀，蒸发器组成。其工作流程是这样的：压缩机将回流的低压冷媒压缩后，变成高温高压的气体排出，高温高压的冷媒气体流经缠绕在水箱外面的铜管，热量经铜管传导到水箱内，冷却下来的冷媒在压力的持续作用下变成液态，经膨胀阀后进入蒸发器，由于蒸发器的压力骤然降低，因此液态的冷媒在此迅速蒸发变成气态，并吸收大量的热量。同时，在风扇的作用下，大量的空气流过蒸发器外表面，空气中的能量被蒸发器吸收，空气温度迅速降低，变成冷气排进厨房。随后吸收了一定能量的冷媒回流到压缩机，进入下一个循环。由以上的工作原理可以看出，空气能热泵的工作原理与空调原理有一定相似，应用了逆卡诺原理，通过吸收空气中大量的低温热能，经过压缩机的压缩变为高温热能，传递给水箱中，把水加热起来。整个过程是一种能量转移个过程（从空气中用转移到水中），不是能量转换的过程，没有通过电加热元件加热热水，或者燃烧可燃气体加热热水。 六大特点： 安全 由于它不是采用电热元件直接加热，故相对电热水器而言，杜绝了漏电的安全隐患；相对燃气热水器来讲，没有燃气泄露，或一氧化碳中毒之类的安全隐患，因而具有更卓越的安全性能。舒适空气能热泵是蓄热式的，加热功能根据水箱内的温度自动启动，保证热水24小时充足供应，因此不会出现像燃气热水器那样无法同时满足多个水龙头用热水的问题，也不会出现电热水器容量小，多人洗澡需要等待的问题。即开即用热水，出水量大，出水温度稳定，满足你所有对热水的期望。
空气能热泵应用的10大领域 各位读者们，你们知道空气能热泵能在哪些领域运用吗？不清楚的话，我们往下看！众所周知，为了减少冬季燃煤污染、改善空气质量，国家推行煤改电项目，截止到2017年10月底前，“2+26”城市完成以电代煤、以气代煤300万户以上。在这场“煤改电”中，许多地区都把空气源热泵作为主要选择，就是因为它的节能，环保！北京更是明确热泵的改造量不低于总改造量的80%。我国致力在热力和燃气管网未覆盖的老旧城区、城乡结合部或生态要求较高区域的居民住宅和农村地区，推广使用热泵等电采暖设备。随着人们生活水平的提高，以及国家对于节能和环保要求的不断提高，中国的供热产业得到了迅猛发展。夏热冬冷地区的冬季供暖是保证人们居住舒适的重要条件。由于能源浪费、污染大气环境等原因，中小型燃煤锅炉逐渐被淘汰，除了传统的集中供热，还亟需发展其他替代供热方式。这时候，空气源热泵开始在分布式供暖市场独调大梁。随着空气能热泵的推广，其应用领域也逐渐广泛，不仅为人们提供了舒适的热水、采暖、制冷等需求，在畜牧养殖业也得到了很好的利用，比如养猪、养鱼养虾等。以农村最多的养猪场为例。现在全国各地猪场采暖的这个方式很多，有烧煤炉、有火墙、有地坑的、有电空调，有塑料大棚、有热风机、有红外线的、有
烧沼气、有电地暖。有些成本高，有些则是容易产生大量氨气不利于猪的成长，有的则使用寿命短。由于以上原因，许多养殖户选择了使用空气源热泵，最主要原因是因为空气源热泵省电，节省费用！测试结果显示，使用空气源热泵的耗电量比电产品省了70%。虽然说是初期投资有点大，但费用后期可以帮他们省回来。比电采暖的使用寿命长，可以用到7年到10年。空气源热泵采暖还有的好处就是实现智能化，只需要把温度调好，不需要耗费太多的人力物力，无形中省了一笔人工费用，而且设备比较稳定，不像电灯泡那样，故障率比较高，比如说半夜灯泡坏了，没有及时地发现，猪就有可能会感冒咳嗽，增加猪的发病率，造成损失。长久以来，空气源热泵都以提供“制热”为最大功能。那么空气源热泵可以“制冷”吗？小编可以很确定地跟你说空气源热泵已经发展成为可以采暖、制冷的两联供机组！夏季制冷，冬季采暖，完美的结合！而且，空气源热泵在制冷时的性能优越于中央空调（相同型号的风冷机组）。该产品采用一台主机作为冷热源，多搭配辐射盘管和风机盘管并存的末端系统。两者构成一个以辐射供暖供冷为主，风机盘管为辅的兼顾除湿功能的冷暖系统。多为地板辐射采暖、风盘制冷（也可以制冷时风盘为主、地面辐射为辅）。利用一台热泵主机夏季供冷水，实现了高温制冷，冬季供热水，实现了低温制热。相比传统风冷模块，明显更加舒适，更加节能。对此，
空气源热泵原理 由生活中的常识中我们可以知道，热水可以自己慢慢向空气中放热，冷却成凉水，这表明热量可以从温度高的物体——热水自动的传递到温度低的物体——空气。那么可不可以将这个过程反过来进行，将温度较低的空气中的能量向热水中转移呢？热力学第二定律指出：不可能把热从低温物体传到高温物体而不引起其他变化。这就是说，热量能自发的从高温物体传向低温物体，而不能自发地从低温物体传向高温物体。但这并不是说热量就不能从低温物体传向高温物体，就向水泵能够使水从低处流向高处一样，热泵通过消耗一部分电能，也能够使热量从低温物体传到高温物体。空气源热泵热水器就是根据这样一个原理来工作的，通过消耗少量的电能驱动压缩机，使制冷剂吸收空气里的热量来加热生活用热水的，其制热效果比传统热水器高出3倍，而消耗的电能仅为普通热水器的三分之一，并能从根本上杜绝了漏电、一氧化碳中毒的危险 热泵热水器的工作过程如下：如上图所示，压缩机通过消耗一部分电能，将低温低压的制冷剂气体压缩成高温高压的气体，高温高压的气体在冷凝器中放出热量将水加热，自己温度被降低，经过膨胀阀节流降压后，变成低温低压的气液混合物，在蒸发器中制冷剂吸收其他介质（如空气、井水）中的热量，变成低温低压的气体，然后再被压缩机吸收，压缩成高温高压的气体加热热水。 与其他形式的热水器相比，热泵热水器主要有安全、节能、环保的特点。 安全性： 传统热水器以燃气、电和太阳能为主，三分天下，燃气热水器安全性较差，燃烧不充分和水压不稳定易造成燃气中毒和烫伤事件，电热水器的漏电隐患和住宅接地不良也对消费者的生命安全造成严重威胁，太阳能热水器储水式的特点决定了其在晴天时，水温可能很高，造成烫伤，阴雨天的电辅助加热却留下安全隐患，与以上热水器不同，热泵热水器制热过程是通过压缩机排出的高温高压制冷剂气体加热水罐中的水，电主要用于压缩机，制热后的气体通过外盘式的盘管与搪瓷水罐中的水交换热量，水电完全分离，这样，既不存在漏电隐患，省去了防漏电的烦恼，也避免了电加热管表面温度高，易结垢并影响加热效率的弊端，真正作到绝对安全。 节能性： 由于采用热泵技术，可将大量低品位的热源（空气中的热量）通过压缩机和制冷剂，转变为高品位的可利用的热能，热泵热水器由于吸收了大量空气中的热量，能效比平均在3以上，即热泵热水器的压缩机每耗一度电，可产生电加热消耗3度电产生的热水，极大的节省了能源。 ; 以120升热泵热水器为例，压缩机功率为500瓦，热效率值为370%（标准工况环境温度为20℃），是普通电热水器的四倍左右（电热水器热效率为95%），大大节省了电能，同样120升水从15℃升到55℃，普通电热水器需要6Kw，康特姆热泵热水器仅需Kw，不仅仅节省了费用，大面积推广也可极大的缓和电力紧张情况，具有很大的现实意义。
主讲人：刘海棠 职务：技术部部长 课题：空气源工作原理
㈠空气源热水器工作原理 一、空气源热水器的定义 空气源热泵热水器又称热泵热水器，由热泵吸收空气热源制取热水。空气源热水器就是通过热泵用逆卡诺原理，以极少的电能，吸收空气中大量的低温热能，通过压缩机的压缩变为高温热能，传输至水箱，加热热水，这种通过热泵运动来获得加热的热水器叫做空气源热水器。 目前，空气能热泵热水生产厂家和市场集中分布在长江以南。主要生产厂家集中在珠江三角洲的佛山、东莞、深圳、珠海以及长江三角洲的杭州、宁波地区。消费市场主要分布在长江以南的广东、广西、福建、江西、上海、浙江、安徽等省区，并逐步从长江以南向长江以北扩展。 二、空气源热水器的组成部分 热泵热水装置，主要由蒸发器、压缩机、冷凝器、膨胀阀、风机五大部件组成，通过让工质（制冷剂）不断完成蒸发（吸取环境中的热量）→压缩→冷凝（放出热量）→节流→再蒸发的热力循环过程，从而将环境里的热量转移到水中。 蒸发器直接从空气中吸取热量，将节流后的制冷剂吸热气化达到预期效果的设备。 压缩机是空气源热水器的心脏，把制冷剂从低压提升为高压，并使制冷剂不断循环流动。 冷凝器就是将压缩机排出的高温高压气体释放出热量后冷凝成低温高压液体的换热设备。 膨胀阀是一种节流装置，控制制冷剂的流量，可提高系统的能效比和可靠性。 风机主要是起加强气体流通量的作用，是依靠输入的机械能，提高气体压力并排送气体的设备。 制冷剂是热泵系统中实现制热循环的工作介质，也称冷媒。作为一种特殊的物质，制冷剂的物质状态在热泵循环过程中不断发生变化：在蒸发器中，制冷剂在较低的压力状态下吸收热能由液态变为气态；压缩机将此低压的气态制冷剂压缩升温为高压气态制冷剂；在冷凝器中，制冷剂在较高压力状态下放出热能由气态便为液态。 三、空气源热水器的基本工作原理 热泵技术是基于逆卡诺循环原理实现的；如同在自然界中水总是由高处流向低处一样，热量也总是从高温传向低温。但人们可以用水泵把水从低处提升到高处，从而实现水的由低处向高处流动，热泵同样可以把热量从低温热源传递到高温热源，所以热泵实质上是一种热
空气能热水器使用说明 空气能热泵技术简介 1、 空气能热泵技术是基于逆卡诺循环原理建立起来的一种节能、环保制热技 术。 2、 热泵的工作原理：就是借消耗机械功而将热量从低温物体转移到高温物体 （逆卡诺循环）。 3、 系统循环原理图： 4、 热泵与空调的异同：工作原理是相同的，但其任务和工作范围不同。 1) 空调是把低温物体的热量转移到自然环境（水或空气），以实现并维 持物体的低温； 2) 热泵是把自然环境（空气、水等）中的热量转移到需要较高温度的环境中去； 压缩机 蒸发器 冷凝器 2 1 3 4 吸热 高温、高压气体 高压液体 低温湿蒸气 低压气体
5、空气能热泵的特征：就是系统通过从自然环境的空气中获取低温热源，经 过系统高效循环集热后成为高温热源，用来取(供)暖或供应热水。可广泛应用于酒店、旅馆、医院、游泳池、学校、住宅、美容院等地方。 6、优势： 1)节能，有利于能源的综合利用，运行效率高； 2)环保，无任何污染，热泵产品是从空气环境中取热而不是将废热排放到 环境中去； 3)适用广范，受环境影响较少，在-5℃到40℃范围内一年四季可用； 4)综合使用，可以实现冷热的结合（热水+冷气），设备应用率高，节省 出投资； 5)调控简便，使用微电脑蕊片集中控制，操作简单； 6)运行安全，无须专人监控操作； 附加 7)智能补水功能：温度+水位联锁控制； 8)加大的换热器：换热快、防结霜； 9)密码加锁功能； 7、热量计算 1)热量：表示物体吸热或放热多少的物理量。Q Q=C×M×(T2-T1) 式中： Q:制热量，单位为千卡[Kcal]或瓦[w]；
C:水的比热，千卡/(千克·度)，单位为 [Kcal/(kg.℃)]；比热：单位质量的物体温度升高或降低1℃时，所吸收或放出的热量。 M:水的质量，单位为千克[kg]； T2：结束时水温，单位为摄氏度[℃]； T1：开始时水温，单位为摄氏度[℃]。 2)国际单位为焦耳（J），通用单位卡cal。1kcal=≈ 3)1kcal是使1kg纯水温度升高1℃所吸收的热量。 4)瓦（W）是热流量单位 1W=h （1 kcal/h = W） 5)能效（性能系数ξ） ξ=(Q÷/(W×1000) (w/w) 用电量W:（电表度[kwh]） 6)选型估算 总用水量M:（人数n×个人用水量L） 温差ΔT：（T2-T1）可选40℃ 则，总热量Q总= M×ΔT (kcal) 选型：Q机= Q总/ H (kcal) H:机组工作时间（8－12小时/天）
芬尼克兹（PHNIX）空气源热泵热水机的应用及选型 随着中国城乡建筑的迅速发展，人们生活水平迅速提高，家用卫生热水的需求量也越来越大。在20世纪80年代中期开始，各种家用热水器应运而生，其中有电热水器、煤气热水器、太阳能热水器等，各种热水器在家庭中的使用正日益普遍，能源浪费也越来越严重。 近几年空气源热泵热水机组的出现，在节能、环保、安全方面具有很多的优点，在家用和商用制取生活热水方面，得到了大力的发展和应用。芬尼克兹（PHNIX）作为一家综合利用空气源、水源、太阳能、风能，提供热水/空调一体化解决方案、创新型、国际化的能源公司。近产品70%以上销往欧洲、澳洲、北美等世界发达国家，经过芬尼克兹人的努力PHNIX 已经成为消费者10大满意品牌，高科技创新型企业，创新节能型企业。为了让越来越多的用户能熟练选用PHNIX牌空气源热泵，下面的内容将详细地介绍芬尼克兹空气能的应用及选型。 一、PHNIX直热式空气源热泵热水机特点 直热供水： 1）产水速度快，开机30秒出水温可达60℃； 2）供水温度稳定，确保用水舒畅、享受； 3）冷凝效果好，确保机组安全与高效； 4）可减少储水箱容积，降低工程投资； 循环恒温： 1）当储水箱水温长时间不用，水温降低后机组会自动启动循环加热，保证水箱内水温恒定，不会造成冷水浪费。 自主控温： 1）根据进出水温度和流量计的信号，能准确控制流量； 2）气候变化、机组制热能力变化，但出水温度不变； 3）自动调节，自主控温； 新智能除霜： 先进的除霜控制模式，确保有霜除霜，无霜不误除。原来的除霜进入条件： 1）盘管温度<-7℃； 2）除霜间隔>45分钟。 改进后的除霜条件： 1）盘管温度<-7 ℃； 2）除霜间隔>45分钟。 3）制热量衰减30% 使用电阻式多段水位传感器： 确保产水量符合用水量的需求。 目标:要多少水,产多少水, 有了精确的水位传感器,这一目标有了实现的可能。 高效专利热交换器： 1）满液式蒸发设计； 2）高翅片、内螺纹高效换热管，相同管长换热面积增加，提高整机能效； 防冻能力强： 1）集板式换热器、套管换热器、壳管换热器之优点，克服之缺陷；具有高效率，防冰冻能力 2）具有较强的自动除垢能力（换热管培面图）
安装使用说明书 适用机型：KF-75（1.0P） KF-110（1.5P） KF-150（2.0P） KF-200（3.0P） KF-400（5.0P） 为了您的使用安全 使用产品前请仔细阅读本使用说明书 常州奥暖节能环保设备有限公司
本产品执行标准： GB4706.32-2004 GB/T21362-2008 敬告用户 1、本机组必须由专业安装维修人员按安装说明进行安装与维修。 2、安装时必须可靠接地。 3、长期停止使用时请务必拔下电源插头（或关闭电源开关）和放掉机组 里的水。 4、请仔细核对检查部件是否齐全。 5、本机组使用的电压范围为198V/50Hz~242V/50Hz。KF-400电源要求是 三相380V/50HZ电源。 6、本机组的电源线和导线，如果损坏，必须由制造厂或其维修部或类似 的专职人员来更换。 7、本说明书中的有关内容可能因产品更新而变化，若与实物有差异，请 以实物为准，恕不另行通知。 目录 第一部分使用说明
各部分名称 (4) 产品组成 (4) 产品特点 (4) 工作原理 (5) 功能介绍 (6) 机组保养方法 (12) 使用经验指南 (12) 注意事项 (12) 第二部分安装说明 安装条件 (14) 机组的安装 (14) 内外联机 (15) 电气接线及要求 (15) 通电试机 (16) 用户指导 (16) 主要技术参数 (17) 第三部分保修说明 用户保修说明 (18) 保修凭证 (19) 请仔细阅读本说明书，正确使用产品，为了将来参考，请妥善保留此说明书。 第一部分使用说明 1、各部分名称
2、产品组成 空气能热水器整机由室外机和水箱以及内外连接器件组成。其连机运行需通过连接铜（水）管与导线将系统与客户用水管网连接组成制取生活热水系统。 1．室外机的主要组成部分有：室外热交换器（冷凝器）、轴流风扇、电机组件、电磁膨胀阀、压缩机、系统配管组件及微电脑控制部份组件。 2．水箱作为盛水的容器，主要功能是保温和供水。其内部放置铜盘管作为热交换使用， 3、产品特点 1）．选用世界名牌压缩机和微电脑控制芯片，工作性能稳定可靠。 2）．水箱内胆为不锈钢304金属材料，其抗老化、防腐蚀，不易结垢，使水质保持纯净卫生。保温部分采用全无氟高密度聚氨脂发泡料，保温性能更
空气源热泵系统设计指南 空气源热泵系统设计指南空气源热泵就是利用室外空气的能量，通过机械做功，使得能量从低位热源向高位热源转移的制冷（制热）装置。它以冷凝器放出的热量来供热，以蒸发器吸收热量来制冷。就热力循环的过程而言，制冷机和热泵都是基于逆卡诺循环而实现其功能的，由于这种装置在运行过程中，总是一侧吸热，另一侧排热，所以，一台装置伴生并兼具制冷和制热两种功能。空气源热泵的技术措施：1、具有可靠的融霜控制，融霜时间总和不应超过运行周期时间的20%。 空气源热泵系统设计指南 空气源热泵就是利用室外空气的能量，通过机械做功，使得能量从低位热源向高位热源转移的制冷（制热）装置。它以冷凝器放出的热量来供热，以蒸发器吸收热量来制冷。 就热力循环的过程而言，制冷机和热泵都是基于逆卡诺循环而实现其功能的，由于这种装置在运行过程中，总是一侧吸热，另一侧排热，所以，一台装置伴生并兼具制冷和制热两种功能。 空气源热泵的技术措施： 1、具有可靠的融霜控制，融霜时间总和不应超过运行周期时间的20%。 2、冬季设计工况时机组性能系数（COP），冷热风机组不小于1.8，冷热水机组不应小于2.0。
3、寒冷地区采用空气源热泵机组应注意以下事项： 1）室外计算干球温度低于-10℃的地区，应采用低温空气源热泵机组； 2）室外温度低于空气源热泵平衡点温度（即空气源热泵供热量等于建筑物耗热量）时，应设置辅助热源。 4、机组进风口的气流速度宜控制在1.5-2.0m/s，排气口的排气速度不宜小于7m/s。 5、热泵机组的基础高度一般应大于300mm，布置在可能有积雪的地方时，基础高度需加高。 重点公式和基本数据： 一、基本耗热量公式：Q=K×F×ΔT 其中： Q—围护结构基本耗热量，W； K—围护结构传热系数，W/(㎡.℃)； F—围护结构传热面积，㎡； ΔT—室外计算温差，℃； 用于计算门、窗、墙、地面、屋面各部分围护结构的基本耗热量 常用围护结构传热系数K（W/(㎡.℃))
对于空气源热泵该如何选择与其适配的水泵，答案在这里！ 水泵的选型主要考虑两方面，流量与扬程。在热水系统中水泵可分为以下三类，机组循环泵，热水增压泵，水箱连通泵。 一、机组循环泵的选型： 机组循环泵流量的计算：机组循环流量是由技术部门在研发机组时设计好的，在工程计算略微有所不同，下面结合工程设计来对本部分内容作介绍。在工程设计中需要给循环机组配置水泵（即循环泵）来对水箱中的水进行循环加热，其中主要有两种工程形式： 1.机组循环泵流量的计算： （1）一台循环机组配置一台水泵，即一机一泵。对这种情况机组循环流量与循环管径即为样本中所标明的循环流量和接管管径。 在实际设计中，往往会碰到这种情况：某新机型样本中尚未标明，无法从产品样本中得知循环流量与接管管径。当碰到这种情况时，流量按下公式来估算： Q=Q制热÷5×0.86×1.2 式中： Q——流量，单位：m/h Q制热——机组制热量，单位:KW 1.2——安全系数
5——制热量转换流量转换系数 0.86——制热量转换流量转换系数 （2）多台循环机组共用一台水泵，即多机一泵。对这种情况机组循环流量按下公式计算： Q’=Q×N 式中：Q’——循环总流量，单位：m/h Q——机组循环流量，单位: m/h N——机组数量 同样若遇到新机型无法从样本上取得循环流量，按上页公式计算取值。 2.机组循环泵扬程的计算： H=Z+P+0.1L 式中： H——水泵所需扬程 Z——机组底部与水箱底部的高度差 P——机组换热器的水压降，咨询厂商，单位 Kpa(1Kpa=0.1m) L——循环管路的长度
根据经验，机组循环泵扬程一般选10M左右。 二、热水增压泵的选型： 1.热水增压泵流量的计算： 结合以往设计经验及一些资料文献，归类以下三种方法来确定：（1）根据使用场所的使用时间来计算，公式如下： 式中：Q——热水出水流量，单位：m/h M——水箱吨位，单位: m T——使用场所的使用时间，单位h(在热水定额表中可查) T’——每日高峰用水量计算时间，单位h 一般取4h 1.3——小时变化系数 （2）根据使用场所的用水点数量来计算，公式如下： 式中： Q——热水出水流量，单位：m/h
