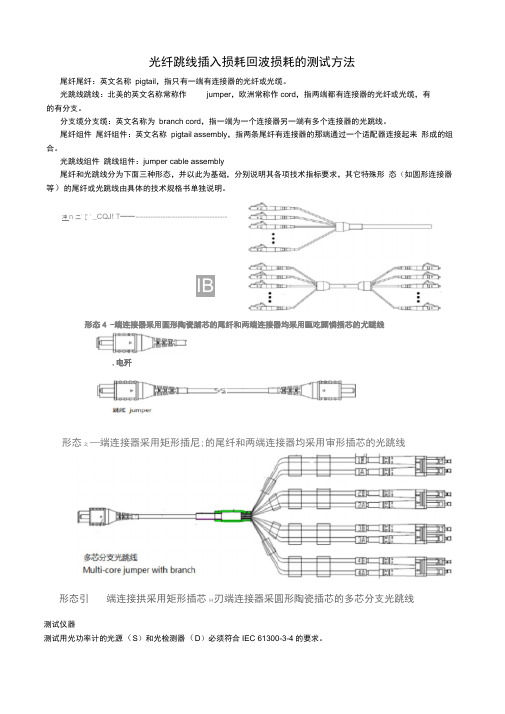

光纤跳线插入损耗回波损耗的技术指标
光纤连接器插入损耗的初始值
无论是光跳线还是尾纤，任一光纤连接器插入损耗的初始值必须符合下表的要求。
机械性能测试时插入损耗的增加值
在进行机械性能测试时，无论是采用单模光纤还是多模光纤，光跳线和尾纤的插入损耗增加值必须满足下表的要求。
室外光跳线和尾纤在环境性能测试时的插入损耗增加值
室外光跳线和尾纤在进行环境性能测试时，插入损耗的增加值必须符合下表的要求。
回波损耗技术指标
光纤连接器回波损耗的初始值
无论是光跳线还是尾纤，任一光纤连接器回波损耗的初始值必须符合下表的要求。
光跳线插入损耗的互换性
对于多芯光跳线，仅选取其中一芯进行互换性测试。
插入损耗的互换性测试方法采用标准IEC 61300-3-34中的Method 1进行，测试结果应符合下表的要求。
序号品牌外被材质线规导体结构导体直径线材外径额定电压额定温度导体电阻允载电流备 注 1LTK NHFR3302 32#7/0.080.240.56±0.0530V105℃597ohm/㎞ 1.3±0.3A常规线 2LTK NHFR3302 30#7/0.100.300.55±0.0530V105℃381ohm/㎞ 2.3±0.3A特制线 3LTK NHFR3302 30#7/0.100.300.70±0.0530V105℃381ohm/㎞ 2.3±0.3A常规线 4LTK NHFR3302 28#7/0.1270.380.85±0.0530V105℃239ohm/㎞ 3.0±0.3A常规线 5LTK NHFR3302 28#7/0.1270.380.70±0.0530V105℃239ohm/㎞ 3.0±0.3A配小端子特制线6LTK NHFR3302 28#19/0.080.380.60±0.0530V105℃239ohm/㎞ 3.0±0.3A配小端子特制线7LTK NHFR3302 26#7/0.160.480.88±0.0530V105℃150ohm/㎞ 4.0±0.4A常规线 8LTK NHFR3302 26#7/0.160.48 1.00±0.0530V105℃150ohm/㎞ 4.0±0.4A特制线 9LTK NHFR3302 24#11/0.160.61 1.00±0.0530V105℃94.2ohm/㎞ 5.3±0.4A 10LTK NHFR3302 22#17/0.160.76 1.30±0.0530V105℃59.4ohm/㎞7.2±0.4A 11LTK NHFR3302 20#26/0.160.94 1.50±0.0530V105℃36.7ohm/㎞9.4±0.5A 12大碌FEP10064 32#19/0.050.240.41±0.0530V105℃450ohm/㎞ 1.30±0.3A 13大碌FEP10064 28#7/0.1270.300.65±0.0530V105℃220ohm/㎞ 2.10±0.3A 14大碌FEP10064 26#7/0.160.480.70±0.0530V105℃220ohm/㎞ 3.15±0.3A 15成佳FEP10064 32#7/0.080.240.38±0.0530V105℃613ohm/㎞ 1.30±0.3A 16成佳FEP10065 30#7/0.10.300.5±0.0530V105℃318ohm/㎞ 1.70±0.3A 17成佳FEP10064 28#7/0.120.380.65±0.0530V105℃232ohm/㎞ 2.10±0.3A 18成佳FEP10064 26#7/0.160.480.70±0.0530V105℃150ohm/㎞ 3.15±0.3A 19丰泰FEP10064 28#7/0.120.380.65±0.0530V105℃232ohm/㎞ 2.10±0.3A 20丰泰FEP10064 26#7/0.160.480.60±0.0530V105℃150ohm/㎞ 3.15±0.3A 21LTK PVC1007 30#7/0.100.30 1.12±0.05300V80℃354ohm/㎞ 2.3±0.3A 22LTK PVC1007 28#7/0.1270.38 1.20±0.05300V80℃223ohm/㎞ 3.0±0.3A 23LTK PVC1007 26#7/0.160.48 1.30±0.05300V80℃139ohm/㎞ 4.0±0.5A 24LTK PVC1007 24#11/0.160.61 1.43±0.05300V80℃88.9ohm/㎞ 5.3±0.5A 25LTK PVC1007 22#17/0.160.76 1.58±0.05300V80℃57.5ohm/㎞7.2±0.5A 26LTK PVC1007 20#26/0.160.94 1.76±0.05300V80℃36.7ohm/㎞9.4±0.7A 27LTK PVC1007 18#41/0.16 1.18 2.00±0.05300V80℃23.3ohm/㎞12.5±0.7A
第五章技术标准和要求 一、招标项目概况： 本项目招标为中牟县大孟镇人民政府无线网络设备。 二、其它要求和说明： 1.供应商应按每台或每套产品给招标人提供至少一套完整的技术资料随货物包装发运，其中包括产品的中文使用说明书、操作手册等内容。 2.供应商对于招标文件没有列出，而对系统的正常运行和维护必不可少的产品、配件、软件、线缆及其它辅助材料等，供应商有责任给予补充，并应同其它产品一并报价，并包含在投标总报价中。 3.本次采购所有产品应长期进行技术支持（含技术咨询等）。若供应商质保期内未能在规定时间内到达现场，采购人有权要求供应商给予合理的经济赔偿。在质保期内，由于设备本身缺陷发生故障或损坏而造成的损失，供应商应给予采购人经济赔偿。 4.供应商应将所有项目的设备安装（含相关配件、线材等）、调试费、培训费用（含培训教材费）等各项支出的费用必须分别报价并计入投标总价，合同签定后不再单独列支安装、调试等费用。 三、采购产品清单 序号设备名称数量单位 1 无线面板AP 253 台 2 防火墙 1 台 3 poe交换机20 台 4 AC控制器 1 台 5 核心交换机 1 台 6 千兆光模块45 个 7 无线网卡300 个 8 18u机柜12 个
9 42u机柜 1 个 10 插排15 个 11 理线架21 套 12 光纤跳线45 套 13 电源线600 米 14 PDU 2 个 15 网线1000 米 四、采购产品技术参数 1.核心交换机 功能类别技术要求及指标 交换容量交换容量≥1.92Tbps 包转发率包转发率≥1440Mpps 业务槽位主控引擎≥2；整机业务板槽位数≥3 机柜要求适用600mm深度机柜 端口密度支持整机万兆端口密度≥144个 硬件要求为保证设备散热效果和可靠性，要求设备支持模块化风扇框，可热插拔，独立风扇框数≥2 支持颗粒化电源，支持M+N电源冗余（AC和DC均支持）,电源个数≥3,同一系列、不同款型间电源可以通用 为适应机柜并排部署，设备机箱（包括业务板卡区）采用后出风风道设计 支持独立的硬件监控模块, 控制平面和监控平面物理槽位分离，支持1+1备份，能集中监控板卡、风扇、电源、环境，调节能耗 为了简化管理，支持纵向虚拟化技术，支持把交换机和AP虚拟为一台设备，支持两层子节点，且子节点接入交换机支持堆叠 MAC 支持整机MAC地址≥1M；MAC学习速率>8000/s VLAN 支持4K VLAN 支持1：1，N：1 VLAN mapping； 支持端口VLAN，协议VLAN，IP子网VLAN； 二层功能支持IEEE 802.1d(STP)、 802.w(RSTP)、 802.1s(MSTP)；支持VLAN内端口隔离； 支持1:1, N:1端口镜像；

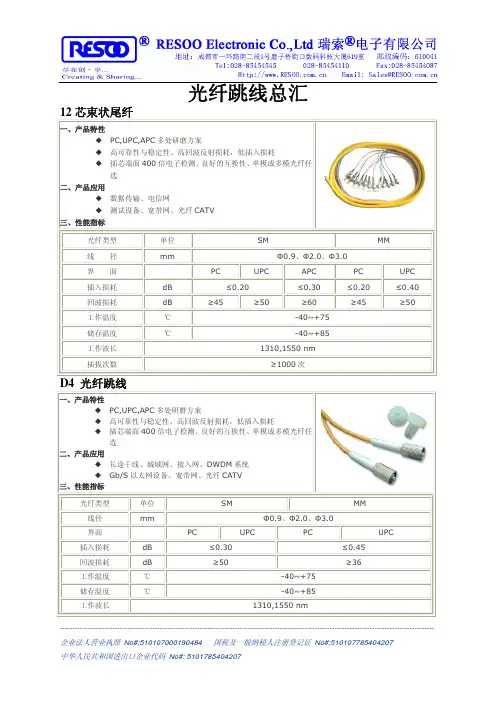

光纤跳线技术规范 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
光纤跳线技术规范 浏览次数: 1.陶瓷插针外径Φ：± 插针体芯径Φ:+ 插针体长度：± 插针体同心度：≦ 插针体曲率半径：20mm+5-10mm 2.光缆外径为3mm，光缆外表光滑无瑕疵。 外径不圆度：≦10% 光缆抗拉强度：≧200N 光缆最小弯曲半径：30mm 光缆温度特性：-40℃-+80℃，光缆附加衰减≦km 光缆颜色：黄色 3.工作波长：1310nm、1550nm 4.光纤的衰减：≦km(1310nm) ≦km(1550nm) 5.光纤的截止波长：λC≦1250nm 6.光纤连接器光学指标 插入损耗：IL≦ 回波损耗：RL≧50dB 连接衰减：≦（包括互换和重复） 互换回波损耗：≧35dB 插拔耐久性寿命：>1000次仍能满足衰减要求。 7.光纤连接器陶瓷插针物理干涉指标： 曲率半径：10mm≦R≦25mm 研磨球面偏心：≦50um 光纤凹凸量：50nm 8.光纤连接器外观检查 光纤连接器外观平滑、洁净、无油污、无伤痕和裂纹，各部件组合平整，插头与转器的接合平顺，易于插拔。 9.光纤连接器陶瓷插针端面外观检查 10.光纤连接器插拔力： 11.光纤连接器使用条件 运输和储存时温度：-20℃-+60℃ 工作温度：+5℃-+40℃ 相对湿度：保证性能：10%-90%（+35℃） 温度循环实验：时间：≧72h 范围：-10℃-+45℃ 上升和下降速度：℃/分种 12.光纤连接器的标志 单模光纤连接器的光缆外观为黄色。 每一条光纤连接器都挂有生产铭牌，生产铭牌标注有产品生产日期、生产编号、 插入损耗数值、回波损耗数值及产品两端的区分标志。 光纤连接器的包装盒上标注有产品型号、生产厂家。 13.光纤连接器的包装 每一条光纤连接器用PVC包装盒包装，接头用防尘帽盖好。盘卷好后，盘卷直径不小于尾部光缆直径的25倍。 14.光纤连接器的运输 光纤连接器用硬纸箱作外包装，在纸箱上标注有禁止大力抛摔、挤压及防雨防油污标志。保证光纤连接器的运输安全。
UL线材规格表 用于识别电线电缆的规格和用途，合理准确地选择电缆电线规格，并能提供所需要的规格给采购部门用于采购到所需的线缆。 1常见UL规格和用途 1.1UL1007，300V80°，电子线32AWG-16AWG,单根或者裸铜，镀锡铜丝，标准UL758-。电 子电器设备内部连接线， 1.2UL1015，600V105°电子线32AWG-10AWG,单根或者裸铜，镀锡铜丝，标准UL758。电子 电器设备内部连接线， 1.3UL1032,1000V90°电子线30AWG-4AWG,单根或者裸铜，镀锡铜丝，标准UL758。电子电 器设备内部连接线 1.4UL1061，300V80°电子线30AWG-16AWG,单根或者裸铜，镀锡铜丝，标准UL758。电子电 器设备内部连接线 1.5UL1185,300V80°单芯屏蔽线，30-4AWG单根或者裸铜，镀锡铜丝，用于录放音系统，电 子电路等 1.6UL1429,150V80°交联PVC线30-16AWG,单根或者裸铜，镀锡铜丝标准UL758电子电器设 备内部连接线 1.7UL1430,300V105°交联PVC线30-16AWG,单根或者裸铜，镀锡铜丝标准UL758电子电器 设备内部连接线 1.8UL1431600V105交联PVC线30-16AWG,单根或者裸铜，镀锡铜丝标准UL758电子电器设 备内部连接线 1.9UL1704,300V150°32-10AWG镀银，镀锡，镀镍软铜丝，铁氟龙线航空冶金石油仪器仪表， 变压器电机引出线 1.10UL2096多芯屏蔽电线300V80度30-16AWG绞合裸铜，2-8芯，镀锡铜丝，电器电子内部 连接器，UL758 1.11UL2405双芯屏蔽电线，300V80度，30-16AWG电脑，视听设备内部线 1.12UL2464,300V80°电脑线，无屏蔽，单屏蔽，双屏蔽，30AWG-18AWG绞合裸铜，镀锡铜丝， 电子电器内外部连接线 1.13UL2468,300V80°排线，30WAG-16AWG单根，绞合铜丝，电器电脑内部连接线 1.14UL2517/2464/20276-SSS,300V105°28-16AWG移动线缆，电子电器，通用线缆，机器人 用线缆 1.15UL2547,80°多芯屏蔽线缆80度，30-16AWG2-3芯，录放音响电子系统 1.16UL2651排线300V105度灰排彩排线，用于IDC连接器配合PICH 1.17UL2678ATA300V105度灰排线，用于ATA连接器配合PICH 1.18UL2725,30V80°30-28AWG2-13芯，用于2类系统视听电子设备内外部连接线 1.19UL283530V60度，屏蔽，无屏蔽，32-22AWG用于2级电路电子设备内部连接线，游戏机 线 1.20UL285130V80度 1.21UL385430V80度 1.22UL2919,30V80°低电压电脑线，1+4，3+4、5、6、7，，，RGB显示器，电子计算机，商 用计算机
在电线电缆2003-2中<对称数字通信电缆结构回波损耗影响因素分析>中提到:当高频信号在电缆及通信设备中传输时，遇到波阻抗不均匀点时，就会对信号形成反射，这种反射不但导致信号的传输损耗增大，并且会使传输信号畸变，对传输性能影响很大。这种由信号反射引起的衰减被称为回波损耗。那么这样理解回波损耗应该是衰减的一部分,那为什么标准中规定回波损耗要大于某个值呢,而且我们努力的都是如何提高回波损耗. 所以我想问回波损耗的定义和性质到底是什么?是理解为反射波引起的损耗,还是反射波的损耗呢?似乎怎么理解的都有,希望大家积极讨论,理清概念. 回波损耗（RETURN LOSS） 回波损耗是电缆链路由于阻抗不匹配所产生的反射，是一对线自身的反射。不匹配主要发生在连接器的地方，但也可能发生于电缆中特性阻抗发生变化的地方，所以施工的质量是减少回波损耗的关键。回波损耗将引入信号的波动，返回的信号将被双工的千兆网误认为是收到的信号而产生混乱。 对于通讯信号分为有用和有害信号,对于有用信号,是衰减得越少越好,比如测试中常见的衰减参数,那是数值越小越好. 但是对于有害信号,比如回波,串音,就需要衰减得越大越好.
如果结构和阻抗稳定合理,则回波会很小,即使有也由于线缆阻抗在长度上比较平滑,不容易叠加而很快被衰减.所以好的线,对回波的衰减大. 比较好理解的是串音,比如NEXT,全称是:近端串音衰减(或近端串音损耗),这个数值也是越大越好. 它是这样测试的:用网络分析仪测量,一个输入信号加在主干扰线对上,同时在近端的被干扰线对输出端测量串音信号. 测得值当然是越小越好,越小就说明串音被线缆结构(比如屏蔽)衰减得越多. 对于NEXT,有人说是近端串音,口头说说可以,但是容易造成误解,因为串音当然是越小越好,怎么要求测量数值越大约好呢,其实后面少了两个字:衰减. 串音衰减定义：用以表示能量从主串回路串入被串回路时的衰减程度。即串音的衰减. 可以理解为串音这种干扰信号的衰减程度,也就是串音衰减越大串音衰减的越多.但回波损耗的定义为由信号反射引起的衰减被称为回波损耗。也就是回波造成的损耗.他们的名词结构是不一致的,这个我也考虑过.从定义到标准中的解释,都可以说回波损耗是一种干扰和衰减,可为什么还要增大这个参数的数值呢? 当高频信号在电缆及通信设备中传输时，遇到波阻抗不均匀点时，就会对信号形成反射，这种反射不但导致信号的传输损耗增大，并且会使传输信号畸变，对传输性能影响很大。这种由信号反射引起的衰减被称为回波损耗。 我也来说说我对回路损失的理解吧!
ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。 ST、SC连接器接头常用于一般网络。ST头插入后旋转半周有一卡口固定，缺点是容易折断;SC连接头直接插拔，使用很方便，缺点是容易掉出来;FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。 MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。适用于在电信和数据网络系统中的室内应用。 光纤接口连接器的种类 光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。SFP模块接LC光纤连接器，而GBIC接的是SC光纤光纤连接器。下面对网络工程中几种常用的光纤连接器进行详细的说明：
① FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。一般在ODF侧采用(配线架上用的最多) ② SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。(路由器交换机上用的最多) ③ ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。(对于10Base-F连接来说，连接器通常是ST类型。常用于光纤配线架) ④ LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。(路由器常用) ⑤ MT-RJ：收发一体的方形光纤连接器，一头双纤收发一体 常见的几种光纤线 光纤接口大全
各种光纤接口类型介绍 光纤接头 FC 圆型带螺纹(配线架上用的最多) ST 卡接式圆型 SC 卡接式方型(路由器交换机上用的最多) PC 微球面研磨抛光 APC 呈8度角并做微球面研磨抛光 MT-RJ 方型,一头双纤收发一体( 华为8850上有用) 光纤模块:一般都支持热插拔, GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型 使用的光纤: 单模: L ,波长1310 单模长距LH 波长1310,1550 多模:SM 波长850 SX/LH表示可以使用单模或多模光纤
光纤模块基本知识 光纤模块基本知识 光纤模块只有短波（SX）、长波（LX）和超长波（ZX）之分，没有单模多模之分！只有光纤才分单模多模！ 短波光纤模块：发光口大，传输距离近 长波和超长波光纤模块：发光口小，传输距离远 多模光纤：纤芯直径大，传输距离近 单模光纤：纤芯直径小，传输距离远 短波模块-单模光纤-短波模块：不可行！因为短波模块的发光口大于单模光纤的纤芯直径，部分光信号无法进入光纤 长波模块-多模光纤-长波模块：一般可行，因为长波模块的发光口小于多模光纤的纤芯直径，所有光信号能够进入光纤。但传输距离受多模光纤限制，只有几百米，而且本人见过连通性不稳定甚至连不通的情况！ 长波模块-多模光纤-短波模块：不可行！两端波长必须相同！ 如果传输距离较远，必须选择长波模块-单模光纤-长波模块！ 光纤主要分为两类： 单模光纤(Single-mode Fiber)：一般光纤跳线用黄色表示，接头和保护套为
蓝色；传输距离较长。 多模光纤(Multi-mode Fiber)：一般光纤跳线用橙色表示，也有的用灰色表示，接头和保护套用米色或者黑色；传输距离较短。 光纤使用注意！ 光纤跳线两端的光模块的收发波长必须一致，也就是说光纤的两端必须是相同波长的光模块，简单的区分方法是光模块的颜色要一致。 一般的情况下，短波光模块使用多模光纤（橙色的光纤），长波光模块使用单模光纤（黄色光纤），以保证数据传输的准确性。 光纤在使用中不要过度弯曲和绕环，这样会增加光在传输过程的衰减。光纤跳线使用后一定要用保护套将光纤接头保护起来，灰尘和油污会损害光纤的耦合。 单模多模 1. 光纤是如何工作的？ 通讯用光纤由外覆塑料保护层的细如毛发的玻璃丝组成。玻璃丝实质上由两部分组成：核心直径为9到62.5μm，外覆直径为125μm的低折射率的玻璃材料。虽然按所用的材料及不同的尺寸而分还有一些其它种类的光纤，但这里提到的是最常见的那几种。光在光纤的芯层部分以“全内反射”方式进行传输，也就是指光线进入光纤的一端后，在芯层和包层界
AWG 标准线径规格对照表 AWG 标准线径规格对照表 业界线径的粗细是以号数(xxAWG)来表示的，数目越小表示线径愈粗，所能承载的电流就越大，反之则线径越细，耐电流量越小。例如说：12号的耐电流量是20安培，最大承受功率是2200瓦，而18号线的耐电流量则是7安培，最大承受功率是770瓦。 为什么AWG号数越小直径反而越大如这么解释你就会明白，固定的截面积下能塞相同的AWG线的数量，如11#AWG号数可塞11根而15#AWG号数可塞15根，自然的15#AWG的单位线径就较小。 美规线径值单一导体或群导体【各正值或负值】的线径值(Gauge)是以圆或平方厘米(mm2) 量测而得，平方厘米不常用在量测线径值，由于牵涉到不正确，因一般大部份的导体形体，包含长方形及其它怪异形状。因此我们拿全部的量测以圆平方厘米(c/m)为参考值 群导体计算的方法或公式： 加上单一导体的线径值总和，并比较上表求得。如果值落入两者之间，取比较少的值。 40股群导体线的线径值为，如每一芯为24 Guage = 40 x 405 c/m = 16，200 c/m = 9 AWG(得出值落入12960c/m和16440c/m之间) 快速求得线径值的方法： 两条(AWG)相加时，该单一线径值减3. ex. 2 x 18 AWG = (18-3=) 15 AWG 三条(AWG)相加时，该单一线径值减5. ex. 3 x 24 AWG = (24-5=) 19 AWG 四条(AWG)相加时，该单一线径值减6. ex. 4 x 10 AWG = (10-6=) 04 AWG 请记得“快速求得线径值的方法” 一些案例也许边际会不正确，只采用此方式为大原则
光纤跳线技术规范精选 文档 TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-
光纤跳线技术规范 浏览次数: 1.陶瓷插针外径Φ：± ?插针体芯径Φ:+ ?插针体长度：± ?插针体同心度：≦ ?插针体曲率半径：20mm+5-10mm 2.光缆外径为3mm，光缆外表光滑无瑕疵。 ?外径不圆度：≦10% ?光缆抗拉强度：≧200N ?光缆最小弯曲半径：30mm ?光缆温度特性：-40℃-+80℃，光缆附加衰减≦km ?光缆颜色：黄色 3.工作波长：1310nm、1550nm 4.?光纤的衰减：≦km(1310nm) ?????????????≦km(1550nm) 5.光纤的截止波长：λC≦1250nm 6.光纤连接器光学指标 ?插入损耗：IL≦ ?回波损耗：RL≧50dB ?连接衰减：≦（包括互换和重复） ?互换回波损耗：≧35dB ?插拔耐久性寿命：>1000次仍能满足衰减要求。 7.光纤连接器陶瓷插针物理干涉指标： ?曲率半径：10mm≦R≦25mm ?研磨球面偏心：≦50um ?光纤凹凸量：50nm 8.光纤连接器外观检查 ?光纤连接器外观平滑、洁净、无油污、无伤痕和裂纹，各部件组合平整，插头与转器 ?的接合平顺，易于插拔。 9.光纤连接器陶瓷插针端面外观检查 10.光纤连接器插拔力： 11.光纤连接器使用条件 ??运输和储存时温度：-20℃-+60℃ ??工作温度：+5℃-+40℃ ??相对湿度：保证性能：10%-90%（+35℃） ??温度循环实验：时间：≧72h ???范围：-10℃-+45℃ ???上升和下降速度：℃/分种 12.光纤连接器的标志 ????单模光纤连接器的光缆外观为黄色。 ???每一条光纤连接器都挂有生产铭牌，生产铭牌标注有产品生?????产日期、生产编号、??插入损耗数值、回波损耗数值及产品两端的区分标志。 ???光纤连接器的包装盒上标注有产品型号、生产厂家。 13.光纤连接器的包装 ???每一条光纤连接器用PVC包装盒包装，接头用防尘帽盖好。盘卷好后，盘卷直径不小??于尾部光缆直径的25倍。 14.光纤连接器的运输 ????光纤连接器用硬纸箱作外包装，在纸箱上标注有禁止大力抛摔、挤压及防雨防油污标???志。保证光纤连接器的运输安全。 ?

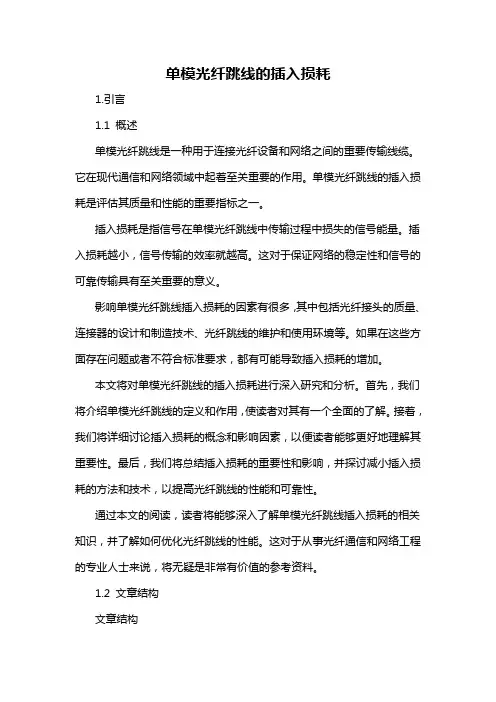

光纤跳线是指光纤两端都装上连接器插头，用来实现光路活动连接（一端装有插头的称为尾纤）。光纤跳线用于长途及本地光传输网络、数据传输及专用网络，以及各种测试和自控系统。光纤跳线是通过精密设备经过多道工序精磨而成的，具有插入损耗低、回波损耗高、重:复性好等优点，可广泛应用于各种光纤器件和各种光纤通信系统中。 光纤跳线的种类有很多，根据连接器形状口I分为：FC、SC、ST、LC、MT.RJ、MU等；根据连接器插头从插针体的类型可分为：PC、UPC、APC等；根据光纤种类可分为单模、50/125多模、62.5/125多模、保偏等；根据光纤直径可分为：900pm. 2mm、3mm等。在根据连接器形状划分中，单模光纤可使用的连接器类型有FC, SC, ST, FDDI, SNA, LC, MT-RJ等，多模光纤可使用的连接器类型有FC, SC, ST, FDDI, SMA, LC, MT-RJ, MU 及VF45 等。单模跳线包括SC/PC, SC/APC, FC/PC, FC/APC, ST/PC, LC/PC, LC/APC, MU/PC、MU/APC. MT-RJ；多模跳线包括：SC/PC, FC/PC, ST/PC, LC/PC, MU/PC, MT-RJ O光纤跳线所用光纤一般为G.652光纤，直径一般为63mm,长度一般为5~100m,插入损耗一般小于0.1dB；反射损耗一般要大于45dB。 下面我们简单介绍根据光纤连接器形状常使用的FC, SC, ST, LC, MT-RJ MU 6 W 光纤跳线。注意，光纤跳线的两端连接器插头根据使用情况可以是不相同，如我们常使用的FC/APC-LC/APC,就是一项连接ODF,另一端连接设备的光纤跳线。 1、FC-FC光纤跳线：FC （Ferrule Connector,意为金属连接件）光纤连接器通常是圆形的金属套，紧固方式为螺纹式，主要应用于配线架上。最早，FC类型的连接器，采用的陶瓷插针的对接端面是平面接触方式。此类连接器结构简单，操作方便，制作容易，但光纤端而对微生较为敏感，IL容易产生菲涅尔反射，提高I口I波损耗性能较为困难。后来，对该类型连接器作了改进，采用对接端面呈球面的插针，连接器一般是圆形带螺纹的，而外部结构没有改变，使得插入损耗和回波损耗性能有了较大幅度的提高。如图1所示的就是一条两端都带FC连接器接头的FC-FC光纤跳线。
电线规格 北美线材的线规与国内的表示方法不同，是以“AWG”为单位。这里列出一些常用的 线材线规对照表供参考： 电线电缆的标志上会出现很多字符，各自都代表不同的意思。在此列举一些常 用的字符简介如下： 电源线： SPT = Service Parallel Thermoplastic（服务性平行的热塑性塑料）HPN = Heater Parallel Neoprene（加热器平行的橡胶）S = Service 服务性 (SO, SOW, ST, STW) O - Oil 油性 W C Wet 湿 T C Thermoplastic 热塑性塑料 SJ = Service Junior 小型服务性(SJO, SJOW, SJT, SJTW) O - Oil 油性 W C Wet 湿 T C Thermoplastic热塑性塑料 SV = Service Vacuum Cleaner 吸尘器(SVT, SVO) O - Oil 油性 T C Thermoplastic 热塑性塑料 电子线： Class I 内部使用；Class II 外部使用 Group A 不承受机械磨损；Group B 承受机械磨损 W：潮态环境使用；O：防油；F：防燃料油 FT1：垂直燃烧测试；FT2：水平燃烧测试；FT4：垂直燃烧测试（Cable in Cable tray）； FT6：水平燃烧和烟熏测试。 vw-1是电线的防火等级 Ul,VW-1测试标准，实验规定试样保持垂直，用试验用的喷灯(火焰高度125mm，热功率500W)燃烧15秒钟，然后停止15秒钟，反复5次。 合格标准为：1、余火焰不可超过60秒钟 2、试样不可烧损25%以上， 3、垫在底部的外科用棉不可被落下物引燃。 例如：“CSA AWM I A 90 C 300 V FT1”表示AWM电子线，内部使用，不承受机械损坏，耐温90 C，额定电压：300 V，燃烧等级为FT-1。 工厂测试的要求 2005-10-8 15:27
AWG 标准线径对照表 線徑的粗細是以號數(xxAWG)來表示的，數目越小表示線徑愈粗，所能承載的電流就越大，反之則線徑越細，耐電流量越小。例如說：12號的耐電流量是20安培，最大承受功率是2200瓦，而18號線的耐電流量則是7安培，最大承受功率是770瓦。 為什麼AWG號數越小直徑反而越大？如這麼解釋你就會明白，固定的截面積下能塞相同的AWG線的數量，如11#AWG號數可塞11根而15#AWG號數可塞15根，自然的15#AWG的單位線徑就較小。 美規線徑值單一導體或群導體【各正值或負值】的線徑值(Gauge)是以圓或平方厘米(mm2) 量測而得，平方厘米不常用在量測線徑值，由於牽涉到不正確，因一般大部份的導體形體，包含長方形及其他怪異形狀。因此我們拿全部的量測以圓平方厘米(c/m)為參考值 群導體計算的方法或公式： 加上單一導體的線徑值總和，並比較上表求得。如果值落入兩者之間，取比較少的值。 40股群導體線的線徑值為，如每一芯為24 Guage = 40 x 405 c/m = 16，200 c/m = 9 AWG(得出值落入12960c/m和16440c/m之間) 快速求得線徑值的方法： 兩條(AWG)相加時，該單一線徑值減3.ex. 2 x 18 AWG = (18-3=) 15 AWG 三條(AWG)相加時，該單一線徑值減5.ex. 3 x 24 AWG = (24-5=) 19 AWG 四條(AWG)相加時，該單一線徑值減6.ex. 4 x 10 AWG = (10-6=) 04 AWG 請記得“快速求得線徑值的方法”一些案例也許邊際會不正確，只採用此方式為大原則
回波损耗作为评价电缆阻抗均匀性的指标，一直在电缆行业内广泛应用，然而很多国内电缆出口企业在与国外厂商接触中，发现国外客户更多地提出用结构回波损耗而非回波损耗来衡量电缆的好坏，如美国、澳大利亚等国。那么回波损耗和结构回波损耗有什么区别呢? 根据美国标准结ANSI/SCTE 03 2003及ASTM D 4566，结构回波损耗SRL的定义为： SRL ＝结构回波损耗，dB； Z in＝输入阻抗（复数），Ω Z avg＝平均阻抗（复数），Ω 根据标准： R i=电缆各个频率点下输入阻抗的实部； X i=电缆各个频率点下输入阻抗的虚部； R avg=电缆所有测试点实部的平均值； X avg=电缆所有测试点虚部的平均值。 根据IEC 61196或GB/T 17737标准，回波损耗RL的定义为： RL ＝回波损耗，dB， Z T＝终端接标称阻抗时的输入端阻抗（复数），Ω Z L＝校准负载。 回波损耗可以由网络分析仪直接测试得到，而结构回波损耗则需要用矢量网络分析仪测量电缆的输入阻抗，测得的数据经电脑计算后才能得到，因此结构回波损耗测量过程需要运用计算机程控技术来实现。 根据结构回波损耗的定义，我检验中心运用计算机程控技术组建了结构回波损耗测量系统。下面是同一根电缆的回波损耗和结构回波损耗的测量结果图，图中回波损耗的最差值为 21.92dB,而结构回波损耗的最差值为24.11dB，两最差值出现在同一频点。
SRL测试图 RL测试图 由定义可以看出：回波损耗反映的是电缆的输入阻抗与测量系统阻抗之间的偏差，它既体现了电缆的结构不均匀性又反映出电缆阻抗与测量系统阻抗的偏差（或匹配程度）；而结构回波损耗只反映电缆的输入阻抗与电缆自身阻抗平均值的偏差，所以，结构回波损耗反映的只是电缆本身结构的不均匀性。虽然回波损耗和结构回波损耗两种指标都能反映电缆质量的好坏，但结构回波损耗只反映电缆结构的不均匀，而与电缆阻抗偏离系统阻抗无关。除非电缆特性阻抗的平均值非常接近与系统阻抗，否则结构回波损耗总是比回波损耗较好些。
光纤简介 一、光纤概述 光纤是光导纤维的简写，是一种利用光在玻璃或塑料制成的纤维中的全反射原理而达成的光传导工具。微细的光纤封装在塑料护套中，使得它能够弯曲而不至于断裂。通常，光纤一端的发射装臵使用发光二极管（light emitting diode,LED）或一束激光将光脉冲传送至光纤，光纤另一端的接收装臵使用光敏元件检测脉冲。 二、光纤工作波长 光是一种电磁波。可见光部分波长范围是：390nm—760nm(纳米)，大于760nm部分是红外光，小于390nm部分是紫外光。光纤的工作波长有短波长0.85μm、长波长1.31μm和1.55μm。光纤损耗一般是随波长加长而减小，0.85μm的损耗为2.5dB/km，1.31μm的损耗为0.35dB/km，1.55μm的损耗为0.20dB/km，这是光纤的最低损耗，波长1.65μm以上的损耗趋向加大。 三、光纤分类 光纤的分类主要是从工作波长、折射率分布、传输模式、原材料和制造方法上作一归纳的，各种分类如下。 （1）工作波长：紫外光纤、可观光纤、近红外光纤、红外光纤（0.85μm、1.3μm、1.55μm）。 （2）折射率分布：阶跃（SI）型光纤、近阶跃型光纤、渐变（GI）型光纤、其它（如三角型、W型、凹陷型等）。 （3）传输模式：单模光纤（含偏振保持光纤、非偏振保持光纤）、多模光纤。 （4）原材料：石英光纤、多成分玻璃光纤、塑料光纤、复合材料光纤（如塑料包层、液体纤芯等）、红外材料等。按被覆材料还可分为无机材料（碳等）、金属材料（铜、镍等）和塑料等。 （5）制造方法：预塑有汽相轴向沉积（VAD）、化学汽相沉积（CVD）等，拉丝法有管律法（Rod intube）和双坩锅法等。
Gage AWG 441/0.05430.00251/0.056420.00311/0.063410.00391/0.071400.0051/0.08390.00631/0.09380.0081/0.10370.011/0.11360.01271/0.1277/0.05 350.0161/0.143340.021/0.167/0.06330.02541/0.187/0.07320.0321/0.207/0.0819/0.05 310.04041/0.237/0.09300.0511/0.2547/0.10210/0.0819/0.06 290.06431/0.2867/0.1112/0.08280.0811/0.327/0.1278/0.1210/0.1012/0.10 19/0.08 48/0.05 270.1021/0.367/0.1410/0.1215/0.10260.1281/0.407/0.1610/0.1414/0.1219/0.1025/0.0865/0.05 240.2051/0.507/0.2010/0.1811/0.1612/0.1514/0.14220.3241/0.647/0.2512/0.20 17/0.16 19/0.15 23/0.14 28/0.12 30/0.12 41/0.1048/0.1065/0.08200.521/0.817/0.3210/0.2516/0.2019/0.2020/0.1821/0.1826/0.1630/0.1639/0.1441/0.1241/0.1457/0.1087/0.08135/0.07266/0.05 180.821/1.027/0.407/0.4712/0.3016/0.2519/0.2524/0.2030/0.1834/0.1840/0.1641/0.1650/0.1565/0.12772/0.12 98/0.10168/0.08 16 1.321/1.307/0.5012/0.4019/0.3026/0.2530/0.2532/0.2050/0.1865/0.16100/0.14119/0.12196/0.10266/0.08343/0.0714 2.11/1.637/0.6016/0.4019/0.3520/0.3041/0.2550/0.2565/0.2080/0.18119/0.15196/0.12266/0.10434/0.08532/0.07 12 3.325 1/2.06 7/0.76 16/0.50 19/0.45 41/0.32 45/0.30 48/0.30 65/0.26 102/0.20128/0.18159/0.16282/0.12434/0.10658/0.08840/0.07 标准线材规格表 Stranding 标准线数/线径
RL 的测试和计算 1、 RL 定义： in out P P IL lg 10-= in ref P P RL lg 10-= * 此处我们对所有的IL 和RL 定义为正值 2、 测试设备： A ：Agilent 81680A TLS B ：Agilent 81623A PM （PowerMeter ） C ：50/50（3dB ） Coupler 3、 测试方法和步骤： A ??? ? ??-=in in p P dB lg 100 B ：测试系统的RL ：RLs ，搭建如图2所示的光路： 因为我们在步骤A 中做归零的时候已经将P in 作为基准功率，所以 ??? ? ??-=-in s ref s P P RL lg 10（式1） C ：测试器件的RL ：RL d ，搭建如图3所示的光路：
() ()()31lg 10lg 10lg 10?→?-+--+--+----??? ? ??--=??? ????????? ??-????? ??--=???? ??-=IL P p P P P P P P P P P RL in s ref d s ref in s ref d s ref s ref d s ref d ref in d ref d 根据式1，可以得出： 10 10 s RL in s ref P P --?= 设定：??? ? ??-=+-+in d s ref d s p p RL lg 10，推出： ()10 10 d s RL in P d s ref p +- ?=+- 将以上式3和式4带入式2，得到： ()311010311010311010lg 101010lg 10lg 10?→?--?→?--?→?-+--??? ? ??--=-????? ? ??????? ????? ? ?--=-??? ? ??--=++IL IL P P IL P p P RL s d s s d s RL RL in RL RL in in s ref d s ref d 令d s s RL RL x +-=，推出：x RL RL s d s -=+，将其带入式5，有： 3110103110 103110 1011010lg 101010lg 101010lg 10?→? -?→?---?→?---???? ? ????? ??--=-???? ? ?--=-???? ? ?--=+IL IL IL RL x RL RL x RL RL RL d s s s s d s 3110311010 110lg 10110lg 1010lg 10?→??→?--???? ??--=-???? ??--? ?? ? ??-=IL RL IL x s x RL s 综上，我们得出： 3110110lg 10?→?-??? ? ??--=IL RL RL x s d 试算如下： 设dB RL dB RL d s s 58,62==+，推出dB x 45862=-=，带入式6，得出： 31311042.60110lg 1062?→??→?-=-??? ? ??--=IL IL RL d （式2） （式3） （式4） （式5） （式6）
光纤跳线技术规范 浏览次数: 1.陶瓷插针外径Φ： 2.499±0.0005mm 插针体芯径Φ:0.125+0.001-0mm 插针体长度：16.0±0.3mm 插针体同心度：≦1.4um 插针体曲率半径：20mm+5-10mm 2.光缆外径为3mm，光缆外表光滑无瑕疵。 外径不圆度：≦10% 光缆抗拉强度：≧200N 光缆最小弯曲半径：30mm 光缆温度特性：-40℃-+80℃，光缆附加衰减≦0.2dB/km 光缆颜色：黄色 3.工作波长：1310nm、1550nm 4. 光纤的衰减：≦0.37dB/km(1310nm) ≦0.25dB/km(1550nm) 5.光纤的截止波长：λC≦1250nm 6.光纤连接器光学指标 插入损耗：IL≦0.2dB 回波损耗：RL≧50dB 连接衰减：≦0.5dB（包括互换和重复） 互换回波损耗：≧35dB 插拔耐久性寿命：>1000次仍能满足衰减要求。 7.光纤连接器陶瓷插针物理干涉指标： 曲率半径：10mm≦R≦25mm 研磨球面偏心：≦50um 光纤凹凸量：50nm 8.光纤连接器外观检查 光纤连接器外观平滑、洁净、无油污、无伤痕和裂纹，各部件组合平整，插头与转器 的接合平顺，易于插拔。 9.光纤连接器陶瓷插针端面外观检查 10.光纤连接器插拔力：2.5-20N 11.光纤连接器使用条件 运输和储存时温度：-20℃-+60℃ 工作温度：+5℃-+40℃ 相对湿度：保证性能：10%-90%（+35℃） 温度循环实验：时间：≧72h 范围：-10℃-+45℃ 上升和下降速度：0.5℃/分种 12.光纤连接器的标志 单模光纤连接器的光缆外观为黄色。 每一条光纤连接器都挂有生产铭牌，生产铭牌标注有产品生产日期、生产编号、插入损耗数值、回波损耗数值及产品两端的区分标志。 光纤连接器的包装盒上标注有产品型号、生产厂家。
1 光器件的回损测量 引言：随着宽带接入如 LTE, FTTX 的应用越来越多，骨干光纤通信带宽越来越大，光纤本身的和光 纤系统中的无源光器件都变得越来越复杂，光纤系统中无源器件的反射对更高速率的通信系统性 能的影响越发显著，人们对光纤无源器件回波损耗指标测试的关注度在持续上升。 光纤无源器件的回损测试方案自光纤通信系统开始就有了，早期的典型测试仪表如：JDSU 公 司的 RX Meter, Agilent 公司的 816xx 系列。这些测试仪表的共同特点是：测试方法采用标准的连 续光方法，即 IEC 建议的 OCWR(Optical Continuous Wave Reflectometer)法，测量时通常需要用缠 绕光纤的方法消除额外反射，测量回损的范围在 70dB 以下。随着光纤通信技术的进步，测试仪 表也在发展，使用 OCWR 方法的测试仪技术非常成熟，随着竞争产品的越来越多，这两种仪表都 早已停止生产。 使用 OCWR 方法测量回损存在许多限制，如：测试步骤多，需要过程复杂的系统校“零”， 不能一次连接进行插损/回损的测试，不能区分瑞利散射和菲涅尔反射回损，只适用于≤55dB 的 回损测量等[1]。 另一方面，由于这些限制，在很多应用场合下不适合或者无法使用 OCWR 法进行测量，如： 无法弯曲也不允许破坏接头的光缆接头盒，特种光缆，MPO 接头等。 图 1：无法弯曲的光纤接头 为了解决这些问题，我们需 要采用其他的回损测量方法，如 OTDR 法。为了比较 OCWR 和 OTDR 两种测量方法，让我们首先回顾一下回损测试的原理以及 IEC61300‐3‐6 对回损测试方法的描 述。 1. 原理和测量方法 1.1 回损的来源 按照 IEC61300‐3‐6 的定义，回损是指在器件输入端、光纤接头或者定义的某一段光路上反射 光功率[mW]与入射光功率[mW]的比值。
