自动控制原理课程设计题目速度伺服控制系统设计 专业电气工程及其自动化 姓名 班级 学号 指引教师 机电工程学院 12月
目录一课程设计设计目 二设计任务 三设计思想 四设计过程 五应用simulink进行动态仿真六设计总结 七参照文献
一、课程设计目： 通过课程设计，在掌握自动控制理论基本原理、普通电学系统自动控制办法基本上，用MATLAB实现系统仿真与调试。 二、设计任务： 速度伺服控制系统设计。 控制系统如图所示，规定运用根轨迹法拟定测速反馈系数' k，以 t 使系统阻尼比等于0.5，并估算校正后系统性能指标。 三、设计思想： 反馈校正： 在控制工程实践中，为改进控制系统性能，除可选用串联校正方式外，经常采用反馈校正方式。常用有被控量速度，加速度反馈，执行机构输出及其速度反馈，以及复杂系统中间变量反馈等。反馈校正采用局部反馈包围系统前向通道中一某些环节以实现校正，。从控制观点来看，采用反馈校正不但可以得到与串联校正同样校正效果，并且尚有许多串联校正不具备突出长处：第一，反馈校正能有效地变化
被包围环节动态构造和参数；第二，在一定条件下，反馈校正装置特性可以完全取代被包围环节特性，反馈校正系数方框图从而可大大削弱这某些环节由于特性参数变化及各种干扰带给系统不利影响。 该设计应用是微分负反馈校正： 如下图所示，微分负反馈校正包围振荡环节。其闭环传递函数为 B G s （）=00t G s 1G (s)K s +（）=22t 1T s T K s ζ+（2+）+1 =22'1T s 21Ts ζ++ 试中，'ζ=ζ+t K 2T ，表白微分负反馈不变化被包围环节性质，但由于阻尼比增大，使得系统动态响应超调量减小，振荡次数减小，改进了系统平稳性。 微分负反馈校正系统方框图
机电伺服系统设计
基于PLC 的交流伺服系统设计 1.设计要求 以教材P133页机械传动系统为例，试根据给定参数（必须改变Z2：Z1）选择松下或者安川交流伺服系统并进行校核。 确定伺服系统的电子齿轮参数，并在此基础上以plc 作为控制器，采用位置模式（或者速度模式）对伺服系统进行控制，试设计实验系统并调试运行，完成设计报告。给出电路图，plc 程序以及电机参数设计。 伺服系统的结构如教材P133图6-18所示，参数如下： 齿数比：4/5/12=Z Z ； 指令脉冲当量：脉冲/01.0mm l g =?； 编码器每转反馈脉冲数：r p f /12000脉冲= ； 丝杠螺距：mm d B 10=； 快进速度：min /12000mm v F =； 丝杠飞轮惯量：22 2 10 94.2m N GD B ??=-； 齿轮2飞轮惯量：22 221064.17m N GD ??=-； 齿轮1飞轮惯量：22 2 11045.2m N GD ??=-； 每次进给长度：l =150mm ； 每次进给时间：s t 10≤； 每次进给次数：N =20； 工作台轴向运动力：m N Fc ?=1960； 驱动效率：9.0=η； 摩擦系数：1.0=μ。 2.设计过程 1) 电动机每转位移量mm Z Z d S B 85 4 1021=?==?； 2) 脉冲当量（位置分辨率）l ?，反馈脉冲当量l ?=pulse mm P s l f /00067.012000 8 ==?= ?，脉冲当量为0.01mm/pulse,两者不符，故使用电子齿轮。
pulse mm pulse mm B A B A l l g /01.0/120008=?=?=?， 所以 158 1200001.0=?=B A ，100,1500==B A ； 3) 电动机转速 因快进速度min /12000mm v F =，mm d B 10=，4/5/21=Z Z ，所以电动机应有的最高转速为min /15004 5 1012000r n =?= ； 4) 指令脉冲频率 s l v f g F g 脉冲3102060 1 01.012000601?=?=??= 每次进给位置信息存储地址数1500001 .0150 ==?=g l m ； 5) 负载转矩 ()m N S W F S F M c L ?=?????+= ??+=???= 05.38109.028.92001.020******** 33ππημπ 6) 负载飞轮惯量2 GD ，工作台换算到电动机轴上 22 32320127.01028196041024m N S W GD T ?=? ? ? ?????=??? ????=ππ 换算到电动机轴上的负载总飞轮惯量 () ()2 2 2 22222122168912.025 16 0294.01764.00245.00127.054m N GD GD GD GD GD GD B T L ?=?+++=? ?? ???++++= 7) 选定伺服电动机 电动机的额定转矩N M 应大于或等于m N M L ?=1.62， ??-=?? ? ??-=222 )02852.00095.0(311m N G GD L m 额定转速m in /1500r ， 选择预选松下伺服伺服电动机MSMA202A1G ，小惯量20W 带键槽200V 的无制动器的伺服电机。选用的是r p /2500五线制增量式编码器（分辨率为10000）额定功率200V ，额定转速 m in /3000r 。驱动器选择与之配套的松下MINAS-A4系列MSDA203A1A ，所选电机及驱动器满足 要求。
电子信息与电气工程系课程设计报告 设计题目：直流伺服电机控制系统设计 系别：电子信息与电气工程系 年级专业： 学号： 学生姓名： 2006级自动化专业《计算机控制技术》课程设计任务书
摘要 随着集成电路技术的飞速发展，微控制器在伺服控制系统普遍应用，这种数字伺服系统的性能可以大大超过模拟伺服系统。数字伺服系统可以实现高精度的位置控制、速度跟踪，可以随意地改变控制方式。单片机和DSP在伺服电机控制中得到了广泛地应用，用单片机作为控制器的数字伺服控制系统，有体积小、可靠性高、经济性好等明显优点。。本设计研究的直流伺服电机控制系统即以单片机作为核心部件,主要是单片机为控制核心通过软硬件结合的方式对直流伺服电机转速实现开环控制。 对于伺服电机的闭环控制，采用PID控制，利用MATLAB软件对单位阶跃输入响应的PID 校正动态模拟仿真，研究PID控制作用以及PID各参数值对控制系统的影响，通过试凑法得到最佳PID参数。同时能更深度地掌握在自动控制领域应用极为广泛的MATLAB软件。 关键词：单片机直流伺服电机 PID MATLAB
目录 1.引言 ...................................................... 错误!未定义书签。2．单片机控制系统硬件组成.................................... 错误!未定义书签。 微控制器................................................ 错误!未定义书签。 DAC0808转换器.......................................... 错误!未定义书签。 运算放大器............................................... 错误!未定义书签。 按键输入和显示模块....................................... 错误!未定义书签。 按键输入............................................ 错误!未定义书签。 显示模块............................................ 错误!未定义书签。 直流伺服电动机.......................................... 错误!未定义书签。 3.单片机控制系统软件设计..................................... 错误!未定义书签。 主程序................................................... 错误!未定义书签。 键盘处理子程序........................................... 错误!未定义书签。 4.控制系统原理图及仿真....................................... 错误!未定义书签。 控制系统方框图........................................... 错误!未定义书签。 控制系统电路原理图....................................... 错误!未定义书签。 Proteus仿真结果........................................ 错误!未定义书签。组件对直流伺服控制系统的仿真................................. 错误!未定义书签。 MATLAB与Simulink简介.................................. 错误!未定义书签。 MATLAB简介......................................... 错误!未定义书签。 Simulink简介....................................... 错误!未定义书签。 直流伺服电机数学模型.................................... 错误!未定义书签。 系统Simulink模型及时域特性仿真......................... 错误!未定义书签。 开环系统Simulink模型及仿真......................... 错误!未定义书签。 单位负反馈系统Simulink模型及仿真................... 错误!未定义书签。 PID校正................................................ 错误!未定义书签。 PID参数的凑试法确定................................ 错误!未定义书签。 比例控制器校正...................................... 错误!未定义书签。 比例积分控制器校正.................................. 错误!未定义书签。 PID控制器校正...................................... 错误!未定义书签。6．小结...................................................... 错误!未定义书签。参考文献..................................................... 错误!未定义书签。附录 ........................................................ 错误!未定义书签。
什么是伺服电机? 伺服电机:是在伺服系统中控制机械元件运转的发动机,是一种补助马达间接变速装置。伺服电机是可以连续旋转的电-机械转换器。作为液压阀控制器的伺服电机,属于功率很小的微特电机,以永磁式直流伺服电机和并激式直流伺服电机最为常用。 伺服电机的作用:伺服电机可使控制速度,位置精度非常准确。 伺服电机的分类:直流伺服电机和交流伺服电机。 直流伺服电机的输出转速与输入电压成正比,并能实现正反向速度控制。具有起动转矩大,调速范围宽,机械特性和调节特性的线性度好,控制方便等优点,但换向电刷的磨损和易产生火花会影响其使用寿命。近年来出现的无刷直流伺服电机避免了电刷摩擦和换向干扰,因此灵敏度高,死区小,噪声低,寿命长,对周围电子设备干扰小。 直流伺服电机的输出转速/输入电压的传递函数可近似视为一阶迟后环节,其机电时间常数一般大约在十几毫秒到几十毫秒之间。而某些低惯量直流伺服电机(如空心杯转子型、印刷绕组型、无槽型的时间常数仅为几毫秒到二十毫秒。 小功率规格的直流伺服电机的额定转速在3000r/min以上,甚至大于 10000r/min。因此作为液压阀的控制器需配用高速比的减速器。而直流力矩伺服电机(即低速直流伺服电机可在几十转/分的低速下,甚至在长期堵转的条件下工作,故可直接驱动被控件而不需减速 直流伺服电机分为有刷和无刷电机。 有刷电机成本低,结构简单,启动转矩大,调速范围宽,控制容易,需要维护,但维护方便(换碳刷,产生电磁干扰,对环境有要求。因此它可以用于对成本敏感的普通工业和民用场合。
无刷电机体积小,重量轻,出力大,响应快,速度高,惯量小,转动平滑,力矩稳定。控制复杂,容易实现智能化,其电子换相方式灵活,可以方波换相或正弦波换相。电机免维护,效率很高,运行温度低,电磁辐射很小,长寿命,可用于各种环境。 交流伺服电机也是无刷电机,分为同步和异步电机,目前运动控制中一般都用同步电机,它的功率范围大,可以做到很大的功率。大惯量,最高转动速度低,且随着功率增大而快速降低。因而适合做低速平稳运行的应用。 交流伺服电机的工作原理 伺服电机内部的转子是永磁铁,驱动器控制的U/V/W三相电形成电磁场,转子在此磁场的作用下转动,同时电机自带的编码器反馈信号给驱动器,驱动器根据反馈值与目标值进行比较,调整转子转动的角度。伺服电机的精度决定于编码器的精度(线数。 交流伺服电机和无刷直流伺服电机在功能上有什么区别? 交流伺服要好一些,因为是正弦波控制,转矩脉动小。直流伺服是梯形波。但直流伺服比较简单,便宜。 永磁交流伺服电动机 20世纪80年代以来,随着集成电路、电力电子技术和交流可变速驱动技术的发展,永磁交流伺服驱动技术有了突出的发展,各国著名电气厂商相继推出各自的交流伺服电动机和伺服驱动器系列产品并不断完善和更新。交流伺服系统已成为当代高性能伺服系统的主要发展方向,使原来的直流伺服面临被淘汰的危机。90年代以后,世界各国已经商品化了的交流伺服系统是采用全数字控制的正弦波电动机伺服驱动。交流伺服驱动装置在传动领域的发展日新月异。永磁交流伺服电动机同直流伺服电动机比较,主要优点有: ⑴无电刷和换向器,因此工作可靠,对维护和保养要求低。 ⑵定子绕组散热比较方便。
辽宁工程技术大学《电力拖动自动控制系统》课程设计 目录 1、前言 (1) 1.1设计目的 (1) 1.2设计内容 (1) 2、伺服系统的基本组成原理及电路设计 (2) 2.1伺服系统基本原理及系统框图 (2) 2.2 伺服系统的模拟PD+数字前馈控制 (4) 2.3 伺服系统的程序 (6) 3、仿真波形图 (9) 结论 (12) 心得与体会 (13) 参考文献 (14)
1、前言 1.1设计目的 1、使学生进一步掌握电力拖动自动控制系统的理论知识，培养学生工程设计能力和综合分析问题、解决问题的能力； 2、使学生基本掌握常用电子电路的一般设计方法，提高电子电路的设计和实验能力； 3、熟悉并学会选用电子元器件，为以后从事生产和科研工作打下一定的基础。 1.2设计内容 1、分析和设计具有三环结构的伺服系统，用绘图软件（matlab）画原理图还有波形图； 2、分析并理解具有三环结构的伺服系统原理。
2、伺服系统的基本组成原理及电路设计 2.1伺服系统基本原理及系统框图 伺服系统三环的PID控制原理: 以转台伺服系统为例,其控制结构如图2-1所示,其中r为框架参考角位置输入信号, 为输出角位置信号. 图2-1 转台伺服系统框图 伺服系统执行机构为典型的直流电动驱动机构,电机输出轴直接与负载-转动轴相连,为使系统具有较好的速度和加速度性能,引入测速机信号作为系统的速度反馈,直接构成模拟式速度回路.由高精度圆感应同步器与数字变换装置构成数字式角位置伺服回路. 转台伺服系统单框的位置环,速度环和电流环框图如图2-2,图2-3和图2-4所示. 图2-2 伺服系统位置环框图 图2-3 伺服系统速度环框图
第一章伺服系统概述 伺服系统是以机械参数为控制对象的自动控制系统。在伺服系统中，输出量能够自动、快速、准确地跟随输入量的变化，因此又称之为随动系统或自动跟踪系统。机械参数主要包括位移、角度、力、转矩、速度和加速度。 近年来，随着微电子技术、电力电子技术、计算机技术、现代控制技术、材料技术的快速发展以及电机制造工艺水平的逐步提高，伺服技术已迎来了新的发展机遇，伺服系统由传统的步进伺服、直流伺服发展到以永磁同步电机、感应电机为伺服电机的新一代交流伺服系统。 目前，伺服控制系统不仅在工农业生产以及日常生活中得到了广泛的应用，而且在许多高科技领域，如激光加工、机器人、数控机床、大规模集成电路制造、办公自动化设备、卫星姿态控制、雷达和各种军用武器随动系统、柔性制造系统以及自动化生产线等领域中的应用也迅速发展。 1.1伺服系统的基本概念 1.1.1伺服系统的定义 “伺服系统”是指执行机构按照控制信号的要求而动作，即控制信号到来之前，被控对象时静止不动的；接收到控制信号后，被控对象则按要求动作；控制信号消失之后，被控对象应自行停止。 伺服系统的主要任务是按照控制命令要求，对信号进行变换、调控和功率放大等处理，使驱动装置输出的转矩、速度及位置都能灵活方便的控制。
1.1.2伺服系统的组成 伺服系统是具有反馈的闭环自动控制系统。它由检测部分、误差放大部分、部分及被控对象组成。 1.1.3伺服系统性能的基本要求 1）精度高。伺服系统的精度是指输出量能复现出输入量的精确程度。 2）稳定性好。稳定是指系统在给定输入或外界干扰的作用下，能在短暂的调节过程后，达到新的或者恢复到原来的平衡状态。 3）快速响应。响应速度是伺服系统动态品质的重要指标，它反映了系统的跟踪精度。 4）调速范围宽。调速范围是指生产机械要求电机能提供的最高转速和最低转速之比。 5）低速大转矩。在伺服控制系统中，通常要求在低速时为恒转矩控制，电机能够提供较大的输出转矩；在高速时为恒功率控制，具有足够大的输出功率。 6）能够频繁的启动、制动以及正反转切换。 1.1.4 伺服系统的种类 伺服系统按照伺服驱动机的不同可分为电气式、液压式和气动式三种；按照功能的不同可分为计量伺服和功率伺服系统，模拟伺服和功率伺服系统，位置
《伺服控制系统课程设计》 指导书 ?动化与电??程学院 ?零??年??
?、伺服控制系统课程设计的意义、?标和程序 (3) ?、伺服控制系统课程设计内容及要求 (5) 三、考核?式和报告要求 (11)
?、伺服控制系统课程设计的意义、?标和程序 （?）伺服控制系统程设计的意义 伺服控制系统课程设计是?动化专业?才培养计划的重要组成部分，是实现培养?标的重要教学环节，是?才培养质量的重要体现。通过伺服控制系统课程设计，可以培养考??所学基础课及专业课知识和相关技能，解决具体的?程问题的综合能?。本次课程设计要求考?在指导教师的指导下，独?地完成伺服控制系统的设计和仿真，解决与之相关的问题，熟悉伺服控制系统中控制器设计与整定、电机建模和仿真和其他检测装置的选型以及?程实践中常?的设计?法，具有实践性、综合性强的显著特点。因?对培养考?的综合素质、增强?程意识和创新能?具有?常重要的作?。 伺服控制系统课程设计是考?在课程学习结束后的实践性教学环节；是学习、深化、拓宽、综合所学知识的重要过程；是考?学习、研究与实践成果的全?总结；是考?综合素质与?程实践能?培养效果的全?检验；也是?向?程教育认证?作的重要评价内容。 （?）课程设计的?标 课程设计基本教学?标是培养考?综合运?所学知识和技能，分析与解决?程实际问题，在实践中实现知识与能?的深化与升华，同时培养考?严肃认真的科学态度和严谨求实的?作作风。使考?通过综合课程设计在具备?程师素质??更快地得到提?。对本次课程设计有以下???的要求: 1.主要任务 本次任务在教师指导下，独?完成给定的设计任务，考?在完成任务后应编写提交课程设计报告。 2.专业知识
交流伺服电机与运动控制卡的接口实验 一、实验目的 1.认知富士交流伺服电机及驱动器的硬件接口电路 2.认知MPC2810运动控制卡的硬件接口 3.掌握驱动器与MPC2810运动控制卡的硬件连接 二、实验器材 MPC2810运动控制卡、富士交流伺服电机及驱动器，数控实验台II,若干导线，万用表 三、实验内容及步骤 有关富士交流伺服电机及驱动器的详细信息参见《富士AC 伺服系统FALDIC-W 系列用户手册》，有关MPC2810运动控制卡的详细信息参见《MPC2810运动控制器用户手册》。 一）、MPC2810运动控制器相关简介 MPC2810运动控制器是乐创自动化技术有限公司自主研发生产的基于PC的运动控制器，单张卡可控制4轴的步进电机或数字式伺服电机。通过多卡共用可支持多于4轴的运动控制系统的开发。 MPC2810运动控制器以IBM-PC及其兼容机为主机，基于PCI总线的步进电机或数字式伺服电机的上位控制单元。它与PC机构成主从式控制结构：PC机负责人机交互界面的管理和控制系统的实时监控等方面的工作（例如键盘和鼠标的管理、系统状态的显示、控制指令的发送、外部信号的监控等等）；运动控制器完成运动控制的所有细节（包括直线和圆弧插补、脉冲和方向信号的输出、自动升降速的处理、原点和限位等信号的检测等等）。 MPC2810运动控制器配备了功能强大、内容丰富的Windows动态链接库，可方便地开发出各种运动控制系统。对当前流行的编程开发工具，如Visual Basic6.0，Visual C++6.0提供了开发用Lib库及头文件和模块声名文件，可方便地链接动态链接库，其他32位Windows开发工具如Delphi、C++Builder等也很容易使用MPC2810函数库。另外，支持标准Windows动态链接库调用的组态软件也可以使用MPC2810运动控制器。 MPC2810运动控制器广泛适用于：激光加工设备；数控机床、加工中心、机器人等；X-Y-Z控制台；绘图仪、雕刻机、印刷机械；送料装置、云台；打标机、绕线机；医疗设备；包装机械、纺织机
伺服驱动系统设计方案 伺服电机的原理： 伺服的基本概念是准确、精确、快速定位。与普通电机一样，交流伺服电机也由定子和转子构成。定子上有两个绕组，即励磁绕组和控制绕组，两个绕组在空间相差90°电角度。伺服电机内部的转子是永磁铁，驱动控制的u／V／W三相电形成电磁场转子在此磁场的作用下转动，同时电机自带的编码器反馈信号给驱动器，驱动器根据反馈值与目标值进行比较，调整转子转动的角度。伺服电机的精度决定于编码器的精度{线数)。 伺服电动机又称执行电动机，在自动控制系统中，用作执行元件，把所收到的电信号转换成电动机轴上的角位移或角速度输出。其主要特点是，当信号电压为零时无自转现象，转速随着转矩的增加而匀速下降作用：伺服电机,可使控制速度,位置精度非常准确。 交流伺服电机的工作原理和单相感应电动机无本质上的差异。但是，交流伺服电机必须具备一个性能，就是能克服交流伺服电机的所谓“自转”现象，即无控制信号时，它不应转动，特别是当它已在转动时，如果控制信号消失，它应能立即停止转动。而普通的感应电动机转动起来以后，如控制信号消失，往往仍在继续转动。 交流伺服电动机的工作原理与分相式单相异步电动机虽然相似，但前者的转子电阻比后者大得多，所以伺服电动机与单机异步电动机相比，有三个显著特点： 1、起动转矩大 由于转子电阻大，其转矩特性曲线如图3中曲线1所示，与普通异步电动机的转矩特性曲线2相比，有明显的区别。它可使临界转差率S0＞1，这样不仅使转矩特性（机械特性）更接近于线性，而且具有较大的起动转矩。因此，当定子一有控制电压，转子立即转动，即具有起动快、灵敏度高的特点。 图3 伺服电动机的转矩特性
交流伺服电机的工作原理 伺服电机内部的转子是永磁铁，驱动器控制的U/V/W三相电形成电磁场，转子在此磁场的作用下转动，同时电机自带的编码器反馈信号给驱动器，驱动器根据反馈值与目标值进行比较，调整转子转动的角度。伺服电机的精度决定于编码器的精度（线数）。 4. 什么是伺服电机？有几种类型？工作特点是什么？ 答：伺服电动机又称执行电动机，在自动控制系统中，用作执行元件，把所收到的电信号转换成电动机轴上的角位移或角速度输出。分为直流和交流伺服电动机两大类，其主要特点是，当信号电压为零时无自转现象，转速随着转矩的增加而匀速下降， 请问交流伺服电机和无刷直流伺服电机在功能上有什么区别？ 答：交流伺服要好一些，因为是正弦波控制，转矩脉动小。直流伺服是梯形波。但直流伺服比较简单，便宜。 永磁交流伺服电动机 20世纪80年代以来，随着集成电路、电力电子技术和交流可变速驱动技术的发展，永磁交流伺服驱动技术有了突出的发展，各国著名电气厂商相继推出各自的交流伺服电动机和伺服驱动器系列产品并不断完善和更新。交流伺服系统已成为当代高性能伺服系统的主要发展方向，使原来的直流伺服面临被淘汰的危机。90年代以后，世界各国已经商品化了的交流伺服系统是采用全数字控制的正弦波电动机伺服驱动。交流伺服驱动装置在传动领域的发展日新月异。永磁交流伺服电动机同直流伺服电动机比较，主要优点有： ⑴无电刷和换向器，因此工作可靠，对维护和保养要求低。 ⑵定子绕组散热比较方便。 ⑶惯量小，易于提高系统的快速性。 ⑷适应于高速大力矩工作状态。 ⑸同功率下有较小的体积和重量。 自从德国MANNESMANN的Rexroth公司的Indramat分部在1978年汉诺威贸易博览会上正式推出MAC永磁交流伺服电动机和驱动系统，这标志着此种新一代交流伺服技术已进入实用化阶段。到20世纪80年代中后期，各公司都已有完整的系列产品。整个伺服装置市场都转向了交流系统。早期的模拟系统在诸如零漂、抗干扰、可靠性、精度和柔性等方面存在不足，尚不能完全满足运动控制的要求，近年来随着微处理器、新型数字信号处理器（DSP）的应用，出现了数字控制系统，控制部分可完全由软件进行，分别称为摪胧 只瘮或摶旌鲜綌、撊只瘮的永磁交流伺服系统。 到目前为止，高性能的电伺服系统大多采用永磁同步型交流伺服电动机，控制驱动器多采用快速、准确定位的全数字位置伺服系统。典型生产厂家如德国西门子、美国科尔摩根和日本松下及安川等公司。 日本安川电机制作所推出的小型交流伺服电动机和驱动器，其中D系列适用于数控机床（最高转速为1000 r/min，力矩为0.25～2.8N.m），R系列适用于机器人（最高转速为3000r/min，力矩为0.016～0.16N.m）。之后又推出M、F、S、H、C、G 六个系列。20世纪90年代先后推出了新的D系列和R系列。由旧系列矩形波驱动、8051单片机控制改为正弦波驱动、80C、154CPU和门阵列芯片控制，力矩波动由24％降低到7％，并提高了可靠性。这样，只用了几年时间形成了八个系列（功率范围为0.05～6kW）较完整的体系，满足
直流无刷伺服电机运动控制系统设计 Motionchip是一种性能优异的专用运动控制芯片，扩展容易，使用方便。本文基于该芯片设计了一款可用于直流有刷/无刷伺服电机的智能伺服驱动器，并将该驱动器运用到加氢反应器超声检测成像系统中，上位机通过485总线分别控制直流有刷电机和无刷电机，取得了很好的控制效果，满足了该系统的高精度要求。 在传统的电机伺服控制装置中，一般采用一个或多个单片机作为伺服控制的核心处理器。由于这种伺服控制器外围电路复杂，计算速度慢，从而导致控制效果不理想。近年来，许多新的电机控制算法被研究并运用于电机控制系统中，如矢量控制、直接转矩控制等。随着这些控制算法的日益复杂，必须具备高速运算能力的处理器才能实现实时计算和控制。为了适应这种需要，国外许多公司开发了控制电机专用的高档单片机和数字信号处理器（DSP）。现在，通常使用的伺服控制器的控制核心部分大都由DSP和大规模可编程逻辑器件组成，这种方案可以根据不同需要，灵活的设计出性能很好的专用伺服控制器，但是一般研制周期都比较长。 MotionChip的特点 MotionChip是瑞士Technosoft公司开发的一种高性能且易于使用的电机运动控制芯片，它是基于TMS320C240的DSP，外围设置了许多电机伺服控制专用的可编程配置管脚。TMS320C240是美国TI公司推出的电机控制专用16位定点数字信号处理器，其具有高速的运算能力和专为电机控制设计的外围接口电路。MotionChip很好的利用了该DSP的优点，并集成多种电机控制算法于一身，以简化用户设计难度为目的，设计成为一种新颖的电机专用控制芯片。MotionChip有着集成全部必要的配置功能在一块芯片的优点，它是一种为各种电机类型进行快速和低投入设计全数字、智能驱动器的理想核心处理器。具有如下特点： ?可用于控制5种电机类型：直流有刷/无刷电机、交流永磁同步电机、交流感应电机和步进电机，且易于嵌入到用户的硬件结构中； ?可以选择独立或主从方式工作，并可根据需要，设置成通过网络接口进行多伺服控制器协同工作； ?全数字控制环的实现，包括电流/转矩控制环、速度控制环、位置控制环； ?可实现各种命令结构：开环、转矩、速度、位置或外环控制，步进电机的微步进控制，并可实现控制结构的配置，其中包括交流矢量控制； ?可以配置使用各种运动和保护传感器（位置、速度、电流、转矩、电压、温度等）； ?使用各种通讯接口，可以实现RS232/RS485通讯、CAN总线通讯； ?基于Windows95/98/2000/ME/NT/XP平台，强大功能的IPM Motion Studio 高级图形编程调试软件：可通过RS232快速设置，调整各参数与编程运动控制程序。其功能强大的运动语言包括：34种运动模式、判决、函数调用，事件驱动运动控制、中断。因此便于开发和使用。 ?可以通过动态链接库TMLlib,利用VC/VB实现PC机控制；也可以与Labview和PLC无缝连接，通过动态链接库，用户可以在上层开发电机的控制程序，研究控制策略。 运动控制系统设计
伺服电机控制系统 对于数字化伺服电机控制系统，转矩环的性能直接影响着系统的控制效果，电流采样的精度和实时性很大程度上决定了系统的动、静态性能，精确的电流检测是提高系统控制精度、稳定性和快速性的重要环节，也是实现高性能闭环控制系统的关键。在伺服电机控制系统中，电流检测的方案有多种，常见的一种方案是使用霍耳传感器[1]，将电流信号经过电磁转换，变换为直流电压信号输出，然后，通过运放和比较器构成的处理电路处理后，输入到处理器；另一种方案是，取采样电阻两端的电压，经线性光藕或者隔离放大器进行信号隔离，调理后接A/D转换器输入进行数字化，获取电流的采样值，而数字化的过程即可以利用处理器中的A/D转换通道实现[3] [4]，也可以利用根据原理实现的模拟量直接转换为数字量的隔离调制芯片来实现[2]。本文通过对这三种方案分别进行电路设计和具体实验后所得结果的比较分析，对三种方案各自的特点有了清晰的认识，这有利于基于不同的条件选择合适的方案来提高伺服控制系统的整体性能。 2 伺服电机控制系统简介
本系统采用交直交电压型变频电路，主电路由整流电路、滤波电路及智能功率模块IPM逆变电路构成，控制部分以DSP 芯片TMS320LF2812为核心，CPLD作为辅助处理模块，构成功能齐全的全数字矢量控制系统，系统结构如图1所示，从图1可以看出，本系统是一个有电流、转速和位置负反馈的三闭环系统， DSP负责采样各相电流，计算电机的转速和位置，最后运用矢量控制算法，得到电压矢量PWM控制信号，经过光藕隔离电路后，驱动逆变器功率开关器件；同时DSP 还监控变频调速系统的运行状态，当系统出现短路、过流、过压、过热等故障时，DSP将封锁SVPWM信号，使电机停机，并通过LED显示。CPLD模块负责对光栅尺反馈的位置信息和上位机发送脉冲形式指令信息进行滤波和计数，并将数据以总线方式传送给DSP；同时处理键盘输入和显示输出，以及开关量的输入输出。 伺服电机控制系统中电流采样的作用就是检测交流同步 电动机的三相定子电流并转换成相应的信号输入到DSP中，再由DSP的AD模块转化成数字量进行处理。因为本文研究的是三相平衡系统Ia＋Ib+Ic=0，因此只要检测其中的两路电流，就可以得到三相电流。
?、伸缩缝损坏现状 伺服驱动系统设计方案 伺服电机的原理: 伺服的基本概念是准确、精确.快速定位。与普通电机一样，交流伺服电机也由定子和转子构成。；^^子上有两个绕组，即励磁绕组和控制绕组，两个绕组在空间柑差90°电角度。 伺服电机内部的转子是永磁铁，驱动控制的U/V/W三相电形成电磁场转子在此磁场的作用下转动，同时电机自带的编码器反馈信号给驱动器，驱动器根据反惯值与目标值进行比较，调整转子转动的角度0伺服电机的精度决世于编码器的精度｛线数）。 伺服电动机又称执行电动机?在自动控制系统中，用作执行元件，把所收到的电信号转换成电动机轴上的角位移或角速度输出.其主要特点是，当信号电压为零时无自转现彖.转速随着转矩的增加而匀速下降作用：伺服电机/可使控制速度，位置精度非常准确。 交流伺服电机的工作原理和单相感应电动机无本质上的差异。但是，交流伺服电机必须具备一个性能，就是能克服交流伺服电机的所谓“自转"现象，即无控制信号时，它不应转动，特别是当它已在转动时.如果控制信号消失，它应能立即停止转动。而普通的感应电动机转动起来以后，如控制信号消失，往往仍在继续转动。 交流伺服电动机的工作原理与分相式单相异步电动机虽然相似，但前者的转子电阻比后者大得多，所以伺服电动机与单机异步电动机相比，有三个显著特点: lx起动转矩大 由于转子电阻大，苴转矩特性曲线如图3中曲线1所示，与普通异步电动机的转矩特性曲线2 相比，有明显的区别。它可使临界转差率so>r这样不仅使转矩特性（机械特性）更接近于线性，而且具有较大的起动转矩0因此，当;^子一有控制电压，转子立即转动，即具有起动快、灵敏度髙的特点。

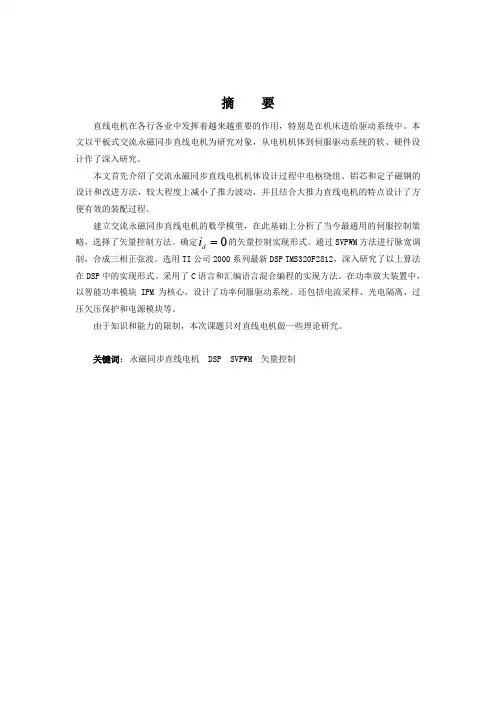

交流永磁同步直线电机介绍及其控制系统设计 制造业中需要的线形驱动力，传统的方法是用旋转电机加滚珠丝杠的方式提供。实践证明，在许多高精密、高速度场合，这种驱动已经显露出不足。在这种情况下直线电机应运而生。直线电机直接产生直线运动，没有中间转换环节，动力是在气隙磁场中直接产生的，可获得比传统驱动机构高几倍的定位精度和快速响应速度。 本文是在我系研制的同步直线电机基础上进行基于矢量变换控制的驱动系统设计应用。 2. 交流永磁工作原理 直线电机的工作原理上相当于沿径向展开后的旋转电机。交流永磁同步直线电机通入三相交流电流后，会在气隙中产生磁场，若不考虑端部效应，磁场在直线方向呈正弦分布。行波磁场与次级相互作用产生电磁推力，使初级和次级产生相对运动。图1所示为开发设计的交流永磁同步直线电机。 3. 永磁同步直线电机矢量控制原理 由于矢量控制动态响应快，相比较标量控制，在很快的时间内就能达到稳态运行。经过30多年工业实践的考验、改进与提高，目前已经达到成熟阶段[3]，成为交流伺服电机控制的首选方法。因此，直线电机采用了交流矢量控制驱动的方法。
直线电机初级的三相电压（U、V、W相）构成了三相初级坐标系（a，b，c 轴系），其中的三相绕组相角相差120?，即在水平方向上互差1/3极距。参照旋转电机矢量变换理论，设定两相初级坐标系（α-β轴系），由三相初级坐标系到直角坐标系转换称为Clark变换，见式（1）。 从静止坐标系到旋转坐标系的变换称为Park变换，见式（2）。反之称Park 逆变换。 θ是d轴与轴的夹角。根据旋转电机的Park变换理论和两电机结构比较。由于电机运动部分的不同，故直线电机动子相当于旋转电机定子，直线电机定子相当于旋转电机动子。所以在旋转电机中旋转坐标系固定在动子上，旋转坐标系随着电机转子一起同步旋转。在直线电机中，由运动相对性原理，动子的直线运动，
毕业论文设计 题目：数控机床交流伺服控制系统设计 姓名： 所在系部： 班级名称： 学号： 指导老师： 2011年12月
毕业设计（论文）任务书 设计（论文）题目：数控机床交流伺服控制系统设计 指导教师：职称：类别：毕业论文 学生：学号：设计（论文）类型：论文 专业：机电一体化班级：是否隶属科研项目：否 1、设计（论文）的主要任务及目标 毕业设计/论文是本专业教学计划中重要的、最后的一个综合性的教学环节，其主要目标是：培养和提高学生综合运用所学的专业基础知识、专业理论知识和专业基本技能来分析、解决实际问题以及动手操作的能力，使得学生对数控机床交流伺服控制系统的设计有相当的认识深度；并学会查阅专业资料，能正确阅读外文相关科技文献，对设计研究的课题进行深入分析；也使学生在思想作风、学习毅力和工作作风上受到一次良好的锻炼。通过本课题的研究，使同学们能够领会交流伺服系统的原理和伺服驱动器的应用，进一步掌握交流伺服电机的工程应用、系统设计方法和调试实现过程，为毕业后能尽快适应机电一体化专业的相关工作打下良好的基础。 2、论文的主要内容 (1)交流伺服系统现状与发展、应用介绍； (2)交流伺服系统的组成、分类、结构等； (3)交流伺服电机及交流伺服驱动器技术基本介绍、电机及伺服驱动器选型； (4)数控机床交流伺服系统设计与调试。 3、论文的基本要求 （1）完成数控系统功能设定； （2）完成交流伺服电机及伺服驱动器的选型； （3）完成数控机床交流伺服系统总体设计； （4）完成数控机床交流伺服系统电气连接图、电气回路设计； （5）完成数控机床交流伺服控制系统参数整定与调试； （6）具有运用电气控制技术、交流伺服技术、仿真技术等理论知识进行研究和系统设计（论文）的能力； （7）具有收集参考资料加以消化、归纳的能力； （8）具有调研、收集、查阅资料、分析判断确定设计/论文方案的能力； （9）具有归纳、整理技术资料，撰写技术文件的能力；

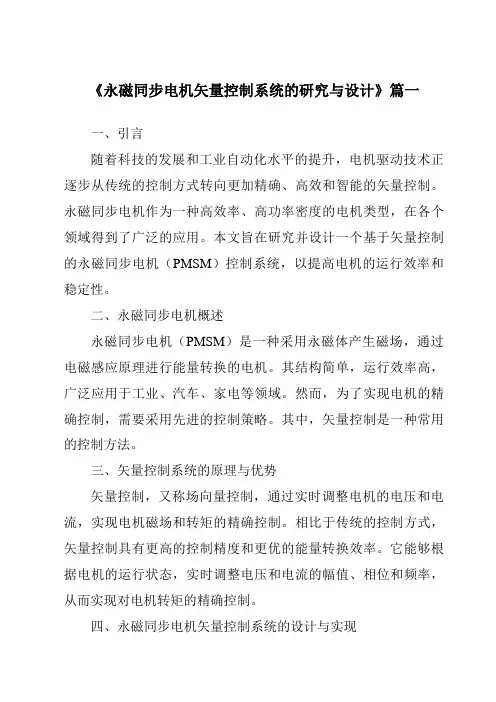

(一) PMSM 的数学模型 交流电机是一个非线性、强耦合的多变量系统。永磁同步电机的三相绕组分布在定子上，永磁体安装在转子上。在永磁同步电机运行过程中，定子与转子始终处于相对运动状态，永磁体与绕组，绕组与绕组之间相互影响，电磁关系十分复杂，再加上磁路饱和等非线性因素，要建立永磁同步电机精确的数学模型是很困难的。为了简化永磁同步电机的数学模型，我们通常做如下假设： 1) 忽略电机的磁路饱和，认为磁路是线性的； 2) 不考虑涡流和磁滞损耗； 3) 当定子绕组加上三相对称正弦电流时，气隙中只产生正弦分布的磁势，忽略气隙中的高次谐波； 4) 驱动开关管和续流二极管为理想元件； 5) 忽略齿槽、换向过程和电枢反应等影响。 永磁同步电机的数学模型由电压方程、磁链方程、转矩方程和机械运动方程组成，在两相旋转坐标系下的数学模型如下： (l)电机在两相旋转坐标系中的电压方程如下式所示: d d s d d c q q q s q q c d di u R i L dt di u R i L dt ωψωψ?=+-????=++?? 其中，Rs 为定子电阻；ud 、uq 分别为d 、q 轴上的两相电压；id 、iq 分别为d 、q 轴上对应的两相电流；Ld 、Lq 分别为直轴电感和交轴电感；ωc 为电角速度；ψd 、ψq 分别为直轴磁链和交轴磁链。 若要获得三相静止坐标系下的电压方程，则需做两相同步旋转坐标系到三相静止坐标系的变换，如下式所示。 cos sin 22cos()sin()3322cos()sin()33a d b q c u u u u u θθθπθπθπθπ?? ?-????? ??=--- ? ???? ???? ?+-+? ? (2)d/q 轴磁链方程： d d d f q q q L i L i ψψψ=+???=?? 其中，ψf 为永磁体产生的磁链，为常数，0f r e ωψ=，而c r p ωω=是机械角速度，p 为同步电机的极对数，ωc 为电角速度，e0为空载反电动势，其值为每项 倍。
伺服驱动系统设计 方案
伺服驱动系统设计方案 伺服电机的原理： 伺服的基本概念是准确、精确、快速定位。与普通电机一样，交流伺服电机也由定子和转子构成。定子上有两个绕组，即励磁绕组和控制绕组，两个绕组在空间相差90°电角度。伺服电机内部的转子是永磁铁，驱动控制的u／V／W三相电形成电磁场转子在此磁场的作用下转动，同时电机自带的编码器反馈信号给驱动器，驱动器根据反馈值与目标值进行比较，调整转子转动的角度。伺服电机的精度决定于编码器的精度{线数)。 伺服电动机又称执行电动机，在自动控制系统中，用作执行元件，把所收到的电信号转换成电动机轴上的角位移或角速度输出。其主要特点是，当信号电压为零时无自转现象，转速随着转矩的增加而匀速下降作用：伺服电机,可使控制速度,位置精度非常准确。 交流伺服电机的工作原理和单相感应电动机无本质上的差异。可是，交流伺服电机必须具备一个性能，就是能克服交流伺服电机的所谓“自转”现象，即无控制信号时，它不应转动，特别是当它已在转动时，如果控制信号消失，它应能立即停止转动。而普通的感应电动机转动起来以后，如控制信号消失，往往仍在继续转动。 交流伺服电动机的工作原理与分相式单相异步电动机虽然相似，
但前者的转子电阻比后者大得多，因此伺服电动机与单机异步电动机相比，有三个显著特点： 1、起动转矩大 由于转子电阻大，其转矩特性曲线如图3中曲线1所示，与普通异步电动机的转矩特性曲线2相比，有明显的区别。它可使临界转差率S0＞1，这样不但使转矩特性（机械特性）更接近于线性，而且具有较大的起动转矩。因此，当定子一有控制电压，转子立即转动，即具有起动快、灵敏度高的特点。 图3 伺服电动机的转矩特性 2、运行范围较宽 如图3所示，较差率S在0到1的范围内伺服电动机都能稳定运转。 3、无自转现象 正常运转的伺服电动机，只要失去控制电压，电机立即停止运转。当伺服电动机失去控制电压后，它处于单相运行状态，由于转子电阻大，定子中两个相反方向旋转的旋转磁场与转子作用所产生的两个转矩特性（T1－S1、T2－S2曲线）以及合成转矩特性（T－S曲线）如图4所示，与普通的单相异步电动机的转矩特性

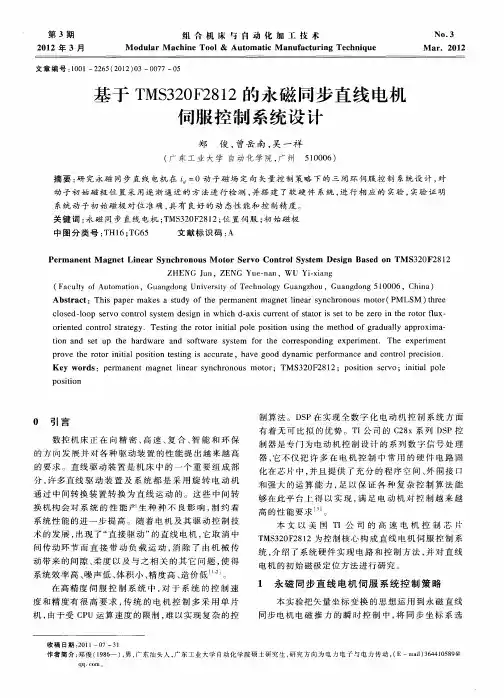

永磁同步直线电机矢量控制系统中初始寻相和电角度的测定 摘要：介绍了永磁同步直线电机的结构。根据矢量控制的特点和要求，提出了一种基于增量式位置传感器的初始寻相和电角度测量方法，并经试验加以验证。 关键词：初始寻相；电角度测定；矢量控制；永磁电机；同步电机；直线电机；实验 O 引言 永磁同步交流直线电机由于其行程长、推力大、响应快等优点，在机械装备中越来越受到重视。 永磁交流直线电机系统存在多个电磁变量和机械变量，在这些变量之间存在较强的耦合作用。为了提高控制效果，获得良好的动态调速特性，矢量控制技术成为永磁直线电机系统中重要的控制手段。 对于永磁同步直线电机矢量控制系统，初始寻相和电角度的测量是影响系统性能的关键之一”如果系统上电时无法精确测定电机的初始相位或者在运行时不能精确测定电机的电角度，系统将无法正确完成直线矢量控制的一系列算法，导致直线电机运动混乱，甚至无法起动。本文针对这个问题，提出了一种基于增量式位置传感器的初始寻相和电角度测量方法。 1永磁同步直线电机及其矢量控制系统 根据永磁体的安装位置，永磁同步直线电机分为表面磁极型和内部磁极型。用于伺服目的的一般采用表面磁极的结构；其凸极效应很弱，气隙均匀且有效气隙大。图1为其结构简图。 在定子表面交错排列着不同极性的铷铁硼磁体。 对于永磁同步旋转电机，矢量控制的中的d轴方向沿着转子上永磁体的磁极方向，q轴超前d轴90。 电角度。永磁同步直线电机可以看成是将永磁同步旋转电机沿轴向剖开而形成的。据此可以确定永磁同步直线电机的d轴和q轴的位置，如图1所示，电角度θ就是d轴和q轴间的夹角。
永磁同步直线电机的矢量控制系统的完薹结构则如图2所示。矢量控制一般采用id=O的控制策略，即控制初级电枢电流矢量在d—g坐标系中的d轴分量为零。此外由于电机的d轴和q轴电压分量仍然存在耦合，需要采用前馈补偿的方法进行接耦。由图2可以看出，电角度θ主要用在2s／二R和2R／2s 变换中。由此可见，直线电机在起动对的初始相位以及在运行时的电角度，是实现矢量控制的重要参数。两参数能否精确测定，关系到矢量控制系统能否实现。 2 电机初始寻相的实现 直线电机在起动时，动子的位置具有不确定性。直线伺服系统中一般采用增量式光栅尺作为位置传感器，无法确定动子的绝对位置及电机的初始相位角。对于直线伺服系统一般还需要一个确定的机械零点；对于增量式系统，每次上电后都需要进行回零点操作，之后才能建立起坐标系统。 为了让直线电机有一个确定的机械零点，可以在直线电机端部安装一个接近开关，并保证在接近开关能检测到的范围内光栅尺有一个z轴脉冲。将光栅尺的z轴脉冲和接近开关的输出信号进行逻辑与，用
