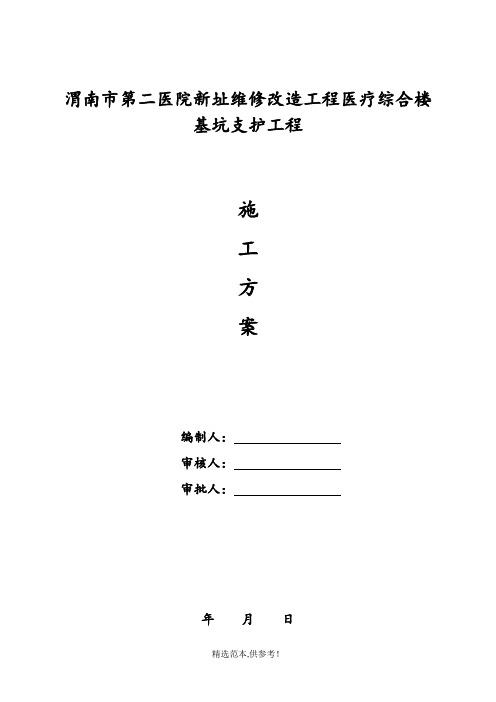

渭南市第二医院新址维修改造工程医疗综合楼
基坑支护工程
施
工
方
案
编制人：
审核人：
审批人：
日年月
渭南市第二医院新址维修改造工程深基坑支护专项施工方案
一、编制依据
1、规范、规程及标准
2、施工图纸：《渭南市第二医院新址维修改造工程医疗综合楼基坑支护设计说明书》；
3、渭南市第二医院新址维修改造工程医疗综合楼岩土工程勘察报告。
二、工程概况
渭南市第二医院新址维修改造工程医疗综合楼深基坑支护工程
场地位于渭南市东郊沋河西岸，朝阳路北侧。基础开挖深度约12.3m.基坑呈长方形，坑底长约81.7m，宽约63.8m，东侧距离现有6层住宅楼约13.9m,距围绕墙约6.1m,南侧距原4层门诊楼楼角最近距离约7.5m,西侧距现有2层民房约7.1m、距围绕墙约5.8m，北侧距原住院部约11.0m、距楼门厅约3.5m。基坑周围共设205根护坡桩。
第页10共页 1
渭南市第二医院新址维修改造工程深基坑支护专项施工方案
场地岩土工程条件：场地地貌单元属沋河左岸I级阶地，地形较平坦，地面高程354.35～355.18m,相对高差0.83m。场地上部由杂填土、黄土状粉质粘土、中砂组成，下部由粉质粘土、砂土组成。
三、根据图纸基坑支护四周不同参数如下
根据基坑开挖深度、场地底层及基坑周边情况，本工程基坑采用排桩支护，桩顶采用冠梁连接，锚索与桩腰连接锁定，面层挂网、喷混凝土，具体如下：
1、基坑北侧、东侧AB段、CDE段78根桩（桩径800mm），每根桩两道锚索。-5.5m下倾斜角度15°第一道锚索，-9m第二道锚索下倾斜角度15°，长度18m（锚索）。
2、基坑北侧BC段西侧KA段54根桩（桩径800mm），每根桩三道锚索，-3m第一道锚索，第二道-5.5m，第三道-9m，下倾斜角度15°，锚索长度18m。
3、基坑东侧、南侧FGHIJK段57根桩（桩径800mm），每根桩二道锚
索，在-5.5m、-9m下倾斜角15°，锚索长度18m。
4、根据设计变更通知（001），施工坡道内侧支护形式与KA段支护形式相同，坡道外侧设置两道预应力锚索，第一道-5.5m，第二道-9m;坡道外侧设置三道预应力锚索，第一道-3m,第二道-5.5m,第三道-9m。下倾斜角度均为15°，锚索长度不等,即J-J'段共16根桩。
四、施工准备
施工前用挖掘机将四周工作面整平，挖掉表面松动土层。
1、工程材料
第页10共页 2
渭南市第二医院新址维修改造工程深基坑支护专项施工方案
1）钢材:
护坡桩主筋、土钉采用HRB400级钢筋，fy=400N/mm；箍筋采用HPB300级钢筋,Fy=300N/mm；
2）钢腰梁选用普通热扎工字钢I20b，钢垫板等；
3）钢绞线采用1×7（七股），公称直径17.8mm，抗拉强度1860N/mm。4）混凝土强度等级及钢筋保护层厚度：
钢筋混凝土灌注桩：混凝土强度等级C30，钢筋保护层厚度35mm。5）锚孔灌注水泥砂浆强度等级M30；土钉孔灌注水泥砂浆强度等级M20。
由材料负责人组织钢筋的采购，选用的钢材的生产厂家具有一定的资质，进场的钢筋具有出厂检验报告，投入生产使用前按照质量、环保部门要求进行进场复试检验，复试合格后方投入使用。
商品混凝土：商品混凝土供应商经有关部门考察后选用，资质等级满足要求，检验设施齐全，保证施工用混凝土供货及时，质量稳定。水泥：根据工程的进展分批组织水泥材料进场，进场的水泥需有出厂合格证等质量证明文件，同时在使用前对水泥进行检验复试，复试合格方投入使用。
2、机具准备：
锚杆施工机具准备如下：
第一道锚索施工时采用液压长螺旋锚杆钻机施工，2台套液压锚杆钻机，浆液搅拌机1台, 注浆机1台,注浆管等, 钢筋切割机1台；第页
10共页 3
渭南市第二医院新址维修改造工程深基坑支护专项施工方案
第二道锚杆施工（卵石层锚杆）时采用全套管跟进锚杆钻机施工，2台套液压锚杆钻机，浆液搅拌机1台,注浆机1台,注浆管等,人电焊机1台, 钢筋切割机1台；锚杆张拉及钢腰梁安装时需用设备有张拉机1台，电焊机1台。
3、根据已确定的测量放线控制点(线)进行基坑开挖线的施放,报监理单位审查批示，办好施工测量放线记录和资料报验程序。
4、护坡桩作业条件为：完成已开挖基坑裸露支护桩施工,平整护坡桩施工面和所需的作业场地。即可进行第一道锚杆的施工，可紧随护坡桩的步伐进行；完成第一道锚杆的张拉后，即可将土方开挖至第二道锚杆作业面进行第二道锚杆施工。
5、根据建设单位提供的水、电源接入口，完成现场施工用水用电的
水路、电路通设工作。
五、基坑下部桩锚支护方案设计
基坑支护采用土钉墙与护坡桩联合支护。
1、锚索腰梁及挂网喷混凝土施工工艺
钻孔是锚索施工控制的关键工序，为确保成孔质量，采用全套管锚索钻机，钻头直径150mm，锚索成孔直径为150mm，深度13.0～20.0m。按锚索的长度将钻杆摆放整齐，钻杆用第页10共页 4
渭南市第二医院新址维修改造工程深基坑支护专项施工方案
完成孔深度也恰好到位。锚索采用ls17.8（1×7）-1860钢绞线。锚固段灌注水泥浆,水灰比为0.5。采用二次压力注浆工艺，注浆时应从孔底由内至外灌注水泥浆，不得将注浆管拔离浆面，终止注浆的压力不得小于0.5MPa。
锚索张拉：待锚固段达到设计强度后方可进行张拉、锁定工作，锁定荷载不应低于锚索设计预应力锁定值的1.05倍。
施工应严格按照设计图纸要求制作锚索自由段，并按要求施加预应力，自由段作法为：先对钢绞线进行除污、除锈，然后在自由段涂重油（俗称黄油），再在每根钢绞线外套塑料软管，锚固段与自由段交界处的
塑料管端应密封防水。张拉完成后，对自由段采用水泥浆进行灌注。锚索完成锁定后锚头以外的多余钢绞线不去裁掉，而将其表面涂上黄油，盘好后即用塑料袋护好挂在腰梁处，以备再次检查锚索的预应力或进行第二次张拉等。
2、锚杆施工工艺
2.1、锚杆施工流程
钻机就位→校正孔位、调整角度→钻孔至设计孔深→安放锚索→灌浆→二次注浆→养护→安装腰梁、锚头→张拉锁定
2.2、主要施工方法
（1）、杆体制作
按照设计要求制作锚杆体，保证杆体长度；注浆管与锚杆体绑扎牢固；锚索顺直，自由段套以聚乙烯防护套，锚索的表面设置定位器。
第页10共页 5
渭南市第二医院新址维修改造工程深基坑支护专项施工方案
（2）、灌浆
灌浆水泥采用普通硅酸盐水泥。二次灌浆法，注浆管端距孔底150mm，灌注时，管口始终埋入浆内，待浆液灌满后封堵孔口、补浆，稳压数
