开关电源厚膜集成电路各引脚的功能大全
在这里搜集了一些常用厚膜集成电路各引脚的功能：
STR51213、STR50213、STR50103
引脚号引脚功能
1接地，内接稳压基准电路
2开关管基极
3开关管集电极
4开关管发射极
5误差比较电压信号输入，兼待机控制
STR3302、STR3202
引脚号引脚功能
1内部半桥变换电路场效应管工作电源输入300V 2空脚
3高端场效应管触发信号输入
4高端激励触发信号输出
5空脚
6接地
7控制振荡器频率的定时电容外接端
8稳压与直流待机控制信号输入
9控制振荡器频率的定时电阻外接端
10软启动阻容器件外接端
11延迟关断控制端，外接欠压保护监控电路
12内部振荡及其信号处理电路供电端
13低端激励触发信号输出
14过流保护检测输入端，高于0.7V时起控
15低端场效应管触发信号输入
16接地
17空脚
18半桥式场效应管变换控制输出端
19高端触发激励电路自举升压端
STR5741、STR5941
引脚号引脚功能
1开关管集电极
2开关管发射极
3开关管基极
4内接反馈量自动调整管的集电极
5内接反馈量自动调整管的基极
6软启动保护控制电压输入
7接地
8稳压控制电路误差取样电压输入
9基准电压比较输入
STR-6307、STR6308、STR6309
引脚号引脚功能
1内接开关管集电极
2内接开关管发射极
3内接开关管基极
4反馈兼恒流驱动端
5反馈信号激励控制
6软启动保护控制信号输入
7接地端
8稳压控制/保护控制输入
9稳压控制电路电源输入端
STR-6707、STR6708、STR6709
引脚号引脚功能
1内接开关管集电极
2内接开关管发射极
3内接开关管基极
4开关管基极驱动电流输入端，内接驱动5开关管基极驱动电流输出端
6内部过电流保护检测电压输入端
7稳压控制信号反馈输入端
8开关管导通、截止时间的控制端
9内等效电路的电源电压输入兼保护输入STR5707、STR5708
引脚号引脚功能
1内接开关管集电极
2内接开关管发射极
3内接开关管基极
4线性驱动电路反馈信号输入端
5过电流保护检测电压输入端
6内部运放同相工作电压输入端
7稳压控制取样信号输入
8开关管工作状态控制脉冲输出
9内等效电路的电源电压输入兼保护输入STR54041、STR59041
引脚号引脚功能
1基准电压比较输入
2启动脉冲输入，内接开关管基极
3脉冲电源输入，内接开关管集电极
4内部电路接地，内接开关管发射极STR6601
1稳压控制脉冲调整信号输入
2启动电压输入，内接开关和基极
3内接开关管集电极
4内接开关管发射极
5内部分流管与激励管供电输入
STR40090、STR41090
引脚号引脚功能
1内部取样放大电路基准工作电源输入端2振荡启动电压输入，内接开关管基极
3开关管集电极
4开关管过流保护监测，内接开关管发射极5稳压控制信号误差电压输入
STR6259
引脚号引脚功能
1内接开关管漏极300V
2开关管过流检测，内接开关管源极
3接地
4过流保护检测输入
5电源、启动、保护检测电压输入
6稳压控制信号误差电压输入
7双重保护触发脉冲信号输入
STR6833
引脚号引脚功能
1内接开关管漏极300V
2开关管过流检测，内接开关管源极
3接地
4过流保护检测输入
5电源、启动、保护检测电压输入
6稳压控制信号误差电压输入
7过压保护触发脉冲信号输入端
STR6821、STR6831、STR6545
1内接开关管漏极300V
2开关管过流检测，内接开关管源极
3接地
4过流保护检测输入
5电源、启动、保护检测电压输入
6稳压控制信号误差电压输入
7双重保护触发脉冲信号输入
STR2152
引脚号引脚功能
1内部场效应管工作电源输入
2变换电路场应管输出信号反馈输入
3接地
4控制振荡器频率的定时电容外接端
5稳压与直流待机控制信号输入
6控制振荡器频率的定时电阻外接端
7软启动电阻，电容外接端
8延迟关断电容外接端
9内部振荡及其信号处理电路供电
10内部基准电压输出端兼末级场效应管控制部分电源输入11过渡保护检测输入
12接地
13空脚
14开关场效应管变换控制输出
15自举升压，外接自举升压元件
STR50115
引脚号引脚功能
1接地
2振荡启动电压输入，开关管基极
3开关管集电极
4+B电压输出，开关管发射极
5稳压控制比较电压输入，接误差放大管基极（内) STR4302
引脚号引脚功能
1场效应管工作电压输入300V
2接地
3外接控制振荡频率的定时电阻
4控制振荡器的定时电容保护端
5稳压与直流待机控制信号输入
6控制振荡器最大频率判定电阻外接端
7外接软启动电阻、电容
8延迟关断电容外接端
9内部振荡及其信号处理与控制电路供电
10内部基准电压输出兼场效应管控制电源输入
11过流保护检测输入
12接地
13空
14开关管变换控制输出
15高端触发激励电路电源输入、接自举升压元件
IX0512
引脚号引脚功能
1内部取样放大电路基准工作电源输入
2振荡启动电压输入，开关管基极
3开关管集电极
4开关管过流保护检测，开关管发射极
5稳压控制信号误差电压输入
KA3S0680
引脚号引脚功能
1开关管漏极
2开关管源极，接地
3电源启动电压输入
4稳压控制信号输入
5振荡电路外同步信号输入
TDA2581
引脚号引脚功能
1内部鉴相器误差电压输出
2行逆程脉冲信号输入
3行同步脉冲信号输入
4软启动电路外接偏置电阻兼遥控控制信号输入
5软启动控制，主要用来控制开机时开关脉冲的占空比
6开关管过流保护检测输入，-0.7V时保护
7稳压保护检测电压输入，7V以上时保护
8稳压控制电路取样检测信号输入
9集成块内部电源电压输入
10稳压控制电路基准电压输入
11行频激励开关脉冲输出
12开关脉冲最大允许占空比控制信号输入
13振荡器频率控制，外接RC元件
14低通滤波，对1脚的误差电压进行滤波形成基准电压15低通滤波，对1脚的误差电压进行滤波形成AFC电压16地
TEA2260/2261
引脚号引脚功能
1开关变压器磁饱和消除检测信号输入，有些机型接地
2外部控制脉冲信号输入，有些机型接地
3过流保护检测信号输入
4地
5地
6误差取样电压输入
7内部误差信号输出，反馈到6脚
8重复过载保护电容外接端
9软启动电容外接
10振荡定时电容
11振荡定时电阻
12地
13地
14开关脉冲驱动信号输出，正向时电流出，反向时电流入15内部正向驱动管集电极工作电源输入
16内部电路工作电源输入

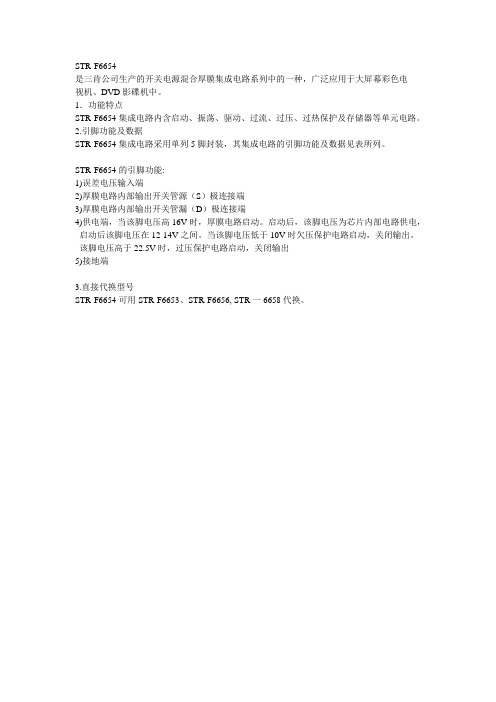

STR6653、TR6654、TR6656
引脚号引脚功能
1过流检测输入兼稳压控制输入
2内接MOS开关管源极
3内接开关管漏极
4电源、启动、保护检测电压输入
5接地
STR6707
引脚号引脚功能
1过流检测输入
2开关管发射极
3开关和集电极
4电源启动电压输入
5热地端
STR2152
引脚号引脚功能
1内部末级半桥变换电路场效应管工作电源输入2变换电路场效应管输出信号反馈输入
3接地
4外接控制振荡器频率的定时电容
5稳压与直流待机控制信号输入
6外接控制振荡器频率的定时电阻
7外接软启动电阻、电容
8延迟关断电容外接端
9内部振荡及其信号处理电路供电
10内部基准电压输出兼末级场效应控制部分电源11过流保护检测输入
12接地
13空脚
14半桥式开关场效应管变换控制输出
15自举升压脚，外接自举升压元件
SMR62000
引脚号引脚功能
1正反馈输入起输出功率限定作用
2启动电压输入，内接场效应开关管栅极
3开关管漏极300V
4过流保护取样，开关管源极
5稳压控制电压输入
TDA16846
引脚号引脚功能
1断路时间控制，外接定时RC电路
2初级绕组电流检测输入
3过零检测信号输入
4软启动时间控制，外接定时电容
5稳压控制信号输入
6误差比较2反向信号输入
7RC振荡基准同步信号输入
8空脚
9基准电压、电流输出
10误差1同向信号输入
11主电压监测信号输入，高于1V时电源停振
12地
13开关管开关状态的激励脉冲信号输出
14集成块工作电源输入
IR2112
引脚号引脚功能
1低端驱动脉冲信号输出
2低端场效应驱动输出基准点
3低端驱动器RS触发器与驱动输出电路供电
4空
5高端场效应管驱动输出基准点外接场效应管源极6高端驱动器RS触发器与驱动输出电路供电
7高端驱动脉冲信号输出
8空
9芯片内部电路供电
10高端驱动脉冲信号输入
11低端驱动脉冲信号输入
12低端驱动脉冲信号输入
13地
14空
TDA8133
引脚号引脚功能
1电源输入1
2电源输入2
3延迟器退耦
4失效控制指令输入
5地
6复位控制
7空
8受控电源输出2
9受控电源输出1
TDA4601
引脚号引脚功能
1内部基准电压输出
2过零检测触发电压信号输入
3稳压控制误差信号输入
4集成电路内部模拟电流输入
5保护控制信号输入
6地
7振荡电路反向驱动电压输出
8振荡电路正向驱动电压输出
9集成块内部电路工作电源输入
TEA5170
引脚号引脚功能
1外接软启动电容构成电源软启动控制
2芯片内部电路供电，
3脉宽调制器产生的PWM脉冲信号输出
4地
5误差电压放大器倒相输入，外接+B电压取样电路
6误差电压放大器输出
7振荡器电路外接定时电容
8振荡器电路定时电阻
UC3842
引脚号引脚功能
1误差电压放大器输出
2电压反馈信号输入，与内部2.5V基准电压进行比较后产生误差控制信号3主回路电流2检测，具有过流保护功能
4定时端子
5地
6驱动信号输出
7电源供电
8内部电压输出
HIC1015、HIC1016
引脚号引脚功能
1开关电源输出的+B电压取样电路控制电压输入
2过流保护控制检测信号输入
3开关电源稳压控制误差信号输入兼待机、开机控制输出4空
5开关电源稳压控制误差放大电路基准电压输入
6内部过流保护监控电路输出信号滤波
7地
8内部控制电路偏置电压输入
9遥控待机、开机控制信号输入
10内部放大电路工作状态控制，一般未用
11内部放大电路工作副电源输入，一般均为空
12行扫描电路工作电源输入
13空
14过流、过压保护监测电压信号输入
15+5V电源输入
16过流、过压保护监控电压输出
17地
TDA8380
引脚号引脚功能
1开关管正向驱动电流输出，正向驱动管发射极
2正向驱动管供电，管的集电极
3防磁饱和检测兼过零检测信号输入
4输入到5脚电源的欠压保护基准电平设置端
5内部电源输入
6主基准电流设定端
7稳压控制取样电压反馈信号输入
8误差放大信号输出
9PWM脉冲调制输入
10外接振荡定时电容
11振荡电路外部同步脉冲信号输入
12脉宽调制占空系数设置兼软启动控制端
13过流保护检测信号输入
14地
15内接反向驱动管发射极
16开关管反向驱动信号输出，内接反向驱动管集电极TEA2164
引脚号引脚功能
1地
2开关变压器初级电流检测输入
3重复过载电压输入
4地
5地
6稳压控制的误差电压或同步脉冲信号输入
7振荡定时电阻外接
8振荡定时电容外接
9控制振荡TON的直流取样电压输入
10软启动控制，外接软启动电容
11过流检测，一般接地
12开关管驱动脉冲信号输出，一般接地
13同上
14开关管驱动脉冲信号输出
15正向驱动电路直流供电
16芯片供电端兼过压、欠压保护检测端
MC44603
引脚号引脚功能
1芯片电源电压兼启动电压、过压、欠压保护检测
2芯片内部脉冲缓冲驱动输出级供电
3开关管驱动脉冲输出
4地
5过载保护阀值点调整控制
6过压保护触发信号
7初级电流检测
8开关变压器去磁保护检测控制
9振荡器外接同步控制信号输入
10正常工作模式振荡频率定时电容
11振荡器软启动控制，外接软启动时间常数电容
12降频工作模式时开关电源最小负载阀什电平设定脚13翻转触发、正常工作信号输出兼误差放大器输出
14反馈取样电压输入
15待机工作模式振荡频率定时控制，外接振荡定时电阻16基准模块电阻外接脚
MC33025
引脚号引脚功能
1误差放大器反向输入，外接过流保护检测取样电路
2误差放大器同向输入，外接固定基准电压
3误差放大器输出，作过流保护输出
4同步发生器时钟信号输出，
5锯齿波振荡定时电阻外接
6锯齿波振荡器定时电容外接端兼锯齿波输出
7振荡器放电端即PWN器同相输入
8软启动控制，外接软启动电容
9驱动脉冲关闭兼过流保护控制输入
10地
11脉宽信号输出
12地
13脉宽放大部分电路的供电电源输入
14脉宽信号输出
15芯片内部电路供电
165.1V基准电压输出
https://www.doczj.com/doc/595181905.html,将会持续搜集新出来的电源厚膜块各引脚的作用资料，欢迎分享到QQ,让我们一起维修！
