篇一：proe实体转换钣金
pr(proe,钣金,模板)oe实体转换钣金
本文辅助论坛proe教程作者:超米日
期:20xx-2-20xx:50阅读:707人打印收藏,实体,钣金该方法适用机柜的门板类的快速建模。论坛也有类似的贴子,但与我的抽壳方法不一样,自己觉得该方法还行,如有不对的地方,请高指正.
1新建实体,创建第一个拉伸特征。
草绘时,注意对称的应用,这样可以减少一定的尺寸数量.对称在钣金里可以说是很重要的.
2切换至钣金模式.
应用程序>钣金件.如图2
实体抽空心壳转换钣金
该方法适用机柜的门板类的快速建模。论坛也有类似的贴子,但与我的抽壳方法不一样,自己觉得该方法还行,如有不对的地方,请高指正.
1新建实体,创建第一个拉伸特征。
草绘时,注意对称的应用,这样可以减少一定的尺寸数量.对称在钣金里可以说是很重要的.
2切换至钣金模式.
应用程序>钣金件.如图2
3抽壳.
壳>完成参考。如图3.
以前,在做到此步时,我总会选择一个平面（绝大部分的书也是这样教的），这样得到的是一个开口的“四方盒”。
近摸索出,在此步不做任何平面的选择,得到的是一个空心的“四方盒”。这也是本教程的关键步骤。抽壳要用活了，能得到意想不到效果。行了，也不罗嗦。
4设置钣金件的厚度.如下
5完成抽壳.如下图.
6设置钣金参数(第六步,第七步可以不做)编辑>设置>参数.
7钣金各参数可根据自己的实际进行设置。如设置折弯半径，折弯侧，扯裂情况等。如图7.
篇二：proe钣金模块和钣金技术详解-(滴血奉献)个人整理word文档(2)
3.3利用pro/e软件进行钣金造型
钣金加工就是冲压加工技术。冲压加工技术开始于18世纪末19世纪初，因为为产业革命促成了动力制造技术的发展，以机械化方式来制造金属板就逐渐成为主流。
用钣金加工方法制造的精巧成品出现于19世纪末20世纪初，随着金属板的制造方和和成型技术的改进以及大量生产的需要，冲压加工及所需要的机械已发展到高速且大型化的阶段。今天冲压加工技术仍然在不断地改进，其成长进步的速度更加惊人，尤其在自动化产业的推动下，钣金技术已经广泛应用于汽车、家电、计算机、家庭用品、装饰材料等各个相关的领域中，钣金加工已经成为工业生产中不可或缺的一种机械加工手段。
3.3.1钣金设计概述
1.钣金设计要点
钣金只是产品的一部分，因此在加工设计中有以下几个方面需要注意：
（1）造型设计与机械设计两者应该相互平衡，好的造型不一定可以顺利制造，要考虑到加工制造是否容易，是否会增加制造的成本，是否会降低中产效率等问题，这都是一个优秀的设计者应该考虑的问题，应尽量避免设计出一些现有的加工设备无法制造的钣金件造型。
（2）钣金相互连接和固定方式、钣金和塑料件的连接固定方式以及钣金和其他零件的固定和连接方式都是设计
考虑的重点，设计不良的连接方式，将直接影响组合装配的效率并增加人工操作的难度。
（3）钣金件的机构设计与强度设计，都是钣金设计的
重点，强度的设计将直接影响产占的寿命和耐用性。
（4）钣金组装优先顺序和安装空间，需要从组装合理
化和组装便利化的力面来考虑。
（5）钣金的重量及工艺性。钣金是金属材料，当然是
轻而强度高最好，但是考虑到成本问题和加工难易程度问题，需要尽量满足产品的功能性能和钣金强度要求的情况下，力求设计简单，减少制造的成本。
（6）维修拆装的难易程度和配合的公差问题是最基本
也是比较和重要的设计问题。
2.钣金成型设备
钣金的成型设备，一般为冲压机械以及专用的工具，即冲压模具，能够对薄钣金属进行冲裁、成型、弯曲、拉伸和压缩等加工，并能制造各种工业用及家庭用的零部件与金属制品。薄钣金属指厚度在3.2mm以下的金属板材，如镀锌铁板、冷轧钢板、拉伸铝板、铜板等。
冲压加工机械依照作用通常分为冲剪机械和冲压机械
两大类。
（1）冲剪机械
冲剪机械一般称为剪床或剪断机。在钣金工作中，首先
利用剪断机将金属裁剪成所需要的长度和宽度。其所适用的剪断工作主要为直线状制品的裁剪。除此之外，圆形和曲线状制品的剪断作业也常使用。常见的冲剪机械有：手动剪断机、脚踏剪断机、凹口剪床、方口剪床、圆周剪床、旋转剪床、分条机和排割机以及切片机等。
（2）冲压机械
冲压机械以冲床（或称压床）为主体。是指使用两个或两个以上成对的模具，经由传动机构将旋转动力转化成往复运动的力量，以对模具中间的金属材料施加强大的压力，使金属产生断裂、形状改变或塑性变形。而成对构成的模具一般都称为冲压模具或冲压模。
常见的冲压机械有：Ｃ形机架单动式曲柄冲床、直壁冲床、复动式机动冲床、关节接合冲床、摩擦冲床、偏心冲床、凸轮冲床、连秆冲床、弯板机、传送冲床、连续冲床。液压冲床、气压冲床以及人力冲床等。由于冲压设备种类繁多，因此设计者需了解制造过程中用到的设备的功能和优缺点，才能使设计和现实相符。钣金产品，不仅要能制造出来，还要知道由哪种设备造出来的成本最低。一个产品的钣金不是都由同一种设备制造出来的，选取哪一种设备来制造决定于设备的成本因素、功能因素和精度要求。
3.钣金的加工方式
（1）冲裁加工
P r o E钣金设计超级手 册 公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]
Pro/Engineer自动展开操作手册 目录 1.Sheet Metal自动展开的特色 (4) 钣金设计和修改 (4) 模型检查和辅助展开 (4) 展开图 (4) 2.展开原理 (5) 展开原理 (5) 展开计算方法………………………………………………………….5-9 3.功能介绍 (10) 4.指令使用说明 (11) 模型检查 (11) 驱动补偿量检查 (11) Bend特征检查 (12) Sweep特征检查 (13) Wall Copy特征检查 (14) Unbend特征检查 (15) Solid Cut特征检查 (16) 压平H≦特征检查 (17) T≦&R=0特征检查 (18) 辅助展开 (19) 材质和料厚设定 (19) Z折设定 (20) N折设定 (21) Bend设定 (22) 删除Notes (23)
5.展开流程及说明 (24) 展开流程图 (24) 展开流程说明 (25) Metal图档处理 (25) 模型检查.....................................................................25-26设定Bend Table表 (26) 手工修改……………………………………………………………26-27 展开 (27) 工艺性修改 (27) 转成.dxf图档 (27) 6.常见问题及解决……………………………………………..28-31 1.Sheet Metal自动展开的特色
用Proe设计冲压模具时，可以使用装配体设计的方法。装配体设计分为自上而下和自下而上的两种方法，采用先设计装配体的结构、再对每个零件进行细节设计的方法，也就是自上而下的设计方法较好。下面就以电控支架加工用的第1 套模具—打包凸筋模具为例来说明这种方法的应用。（Proe 版本为wildfire 4.0 ） 1，建立模具工程 第1步：加载冲压件模型 步骤1：建立模具工程目录—dkzj1 先建立一个名为dkzj1的文件夹，然后将冲压零件模型dkzj1．Prt文件复制到d kzj1目录中。 步骤2：设置工作目录 启动Proe wildfire 4.0，执行【文件︱设置工作目录】菜单命令，在系统弹出的【选取工作目录】对话框，选择dkzj1文件夹为工作目录，单击【确定】按钮。 步骤3：建立模具装配体文件—dkzj1．asm 执行【文件︱新建】菜单命令，在【新建】对话框中，选择【组件】、【设计】，在名称栏内输入dkzj1，取消【使用缺省模板】的勾选，单击【确定】按钮，在【新文件选项】对话框中选择公制mmns_asm_design。 步骤4：装配冲压件模型 单击【装配组件】工具按钮，在系统弹出的【打开】对话框中双击dkzj1．Prt，接着屏幕上会出现【装配组件】对话框和冲压件模型。将装配约束栏内的类型设为【坐标系】，然后在屏幕中分别选择元件参照坐标系CS0和组件参照坐标系A SM_DEF_CSYS,预览无误后单击【确定】按钮完成冲压件模型的装配。 第2步：建立模具子装配体文件 建立上模和下模子装配体便于零件的分类和管理。 步骤1：建立上模子装配体—UP．ASM 单击【创建元件】工具按钮，在【元件创建】对话框中选择【子组件】、【标准】，输入名称UP，单击【确定】，再在【创建选项】对话框中勾选【空】，单击【确定】。
钣金设计规范 一．范围 本设计规范规定了钣金件设计的一般要求和UPS需注意的要求 本设计规范适用于UPS产品中使用的钣金零件，其它产品可参考使用 二．常用板金材料及加工工艺 1. 常用的钣金材料对照表 2．常用钣金材料，厚度，规格，表面保护处理。 （1）电镀锌钢板(SECC)：耐指纹，具有很优越的耐蚀性，及有较佳的烤漆性，而且保持了冷轧板的加工性。 常用板厚（mm）：0.8、1.0、1.2、1.5、2.0 用途：UPS机壳、门板、面板及内部结构件。 （2）冷轧板（SPCC）: 无防锈能力，表面需电镀或烤漆。 常用板厚（mm）：0.8、1.0、1.2、1.5、2.0、3.0
用途: 山特仅使用3mm SPCC，表面电镀或烤漆。 （3）覆铝锌钢板(SGLD): 是一种包含富铝及富锌的多相合金材料，外观美观，耐划伤性能，耐蚀性，其能力比SGCC高出很多。 常用板厚（mm）：0.8、1.0、1.2、1.5、2.0、3.0 用途：常用于热插拔模块，但价格较贵。 （4）铝板（AL）：强度较低，成形性能优良，焊接性和耐腐蚀性好，散热能力强。 常用板厚（mm）：0.8、1.0、1.2、1.5、2.0、2.5、3.0、4.0、5.0 用途：使用时表面需做拉丝氧化处理，常用于要求重量轻机器上。 （5）热浸锌钢板(SGCC)：外观美观，有两种锌花，小锌花，很难看出锌花；大锌花很明显的可以看到那种六边形的花块。具有耐蚀性、上漆性、成形性、点焊性。 常用板厚：0.8、1.0、1.2、1.5、2.0、3.0 用途：用在对外观要求较好的地方，因价格较贵，基本用SECC代替。3．NCT钣金加工 （1）冲孔要求 钣金上的开孔尺寸一般大于板厚，否则易损伤模具。NCT冲压的最小孔径见附表 (2)孔距边缘的距离小于料厚时,冲方孔会导致边缘被翻起,方孔越大翻边越明显。NCT冲 压的孔与孔之间,孔与边缘之间的距离不应过小,其许值如下表:
Pro/ENGINEER Wildfire4.0高级设计(附光盘1张) (平装) ~ 二代龙震工作室 (作者, 编者) 市场价: ￥ 49.00 卓越价: ￥ 36.80 此商品可以享受免费送货 详情 现在有货。 内容简介 《Pro/ENGINEER Wildfire4.0高级设计》是《Pro/ENGINEER Wildfire 4.0基础设计》和《Pro/ ENGINEER Wildfire 4.0进阶提高》的延续，Pro/E 的高级主题几乎都涵盖于此。《Pro/ENGINEER Wildfire4.0高级设计》介绍 了高级曲面特征、曲面变形特征、Pro/E 的参数化设计、二次投影曲线与trajpar 参数、Pro/E 的程序模块和族表工具、Pro/E 的行为建模功能、高级组装、Pro/E 的逆向工程功能和3D 立体尺寸标注。这是一本兼顾理论与实务，且内容完整的Pro/E 专业权威图书，随书附赠的光盘内容为《Pro/ENGINEER Wildfire4.0高级设计》所有范例源文件。 PROE 钣金设计方面书籍（以下书籍都在卓越网） 01 查看大图(放大) （）
Pro/Engineer 全面精通视频教程全能版(4DVD-ROM+书) 品牌: 北京中电电子出版社 市场价: ￥ 98.00 卓越价: ￥ 79.00 此商品可以享受免费送货 详情 现在有货。 由卓越亚马逊直接销售和发货 此商品只剩下3件，赶快购买。 02 查看大图(放大)
03 Pro/ENGINEER 中文野火版4.0钣金设计实例精解 (平装) ~ 詹友刚 (作者, 编者) 还没有用户评分 为此商品评分 市场价: ￥ 49.50 卓越价: ￥ 36.10 此商品可以享受免费送货 详情 为您节省: ￥ 13.40 (7.3折) VIP 价: ￥35.02 SVIP 价: ￥34.30 现在有货。 由卓越亚马逊直接销售和发货 现在有货。 由卓越亚马逊直接销售和发货 通常1-4天送达。 北京、上海、广州、成都、武汉、沈阳、西安和厦门地区的订单可快至2天。需要更精确的送达时间？请登录。 Zoom 查看大图(放大)
摘要：传统折弯钣金件加工工艺以粗放展开加工并结合机械切削为特点,先近似以展开尺寸放样落料,预留后续加工余量后进行折弯。折弯后再修准尺寸,加工孔槽。这种工艺对展开图精度要求低 传统折弯钣金件加工工艺以粗放展开加工并结合机械切削为特点,先近似以展开尺寸放样落料,预留后 续加工余量后进行折弯。折弯后再修准尺寸,加工孔槽。这种工艺对展开图精度要求低,存在着工艺路线复杂、效率低、浪费材料及加工质量不易保证等缺点。 现代折弯钣金件加工工艺以精确展开加工、零机械切削为特点,先按展开图全部切割出外形及孔、槽,然后折弯成型。这种工艺具有钣金零件的单元封闭加工、工艺路线简化、效率高、加工质量好等优点, 但对钣金展开图的精度要求高。因此,现代折弯钣金件加工中精确展开图的绘制就成了首先要解决的问题。 1 折弯钣金件的传统展开方法 在钣金件的折弯过程中,由于钣金零件折弯区产生塑性变形,所以展开图的尺寸与几何计算的尺寸 不一致,需要进行专门的计算。 折弯钣金件的展开尺寸与钣金件的厚度、折弯角、折弯半径、材料伸缩率等因素有关。传统的折 弯钣金件展开尺寸计算时,依据折弯角的大小分别进行计算。展开尺寸L计算如下(各公式中参数含义见图1)。当折弯角β为: (1)0°≤β<90°时 L=A+B-2(R+T)+(R+T/3)×(180-β)π/180 (2)β=90°时 L=A+B-0.429R-1.47T (3)90°<β≤150°时 L=A+B-2(R+T)tan[(180-β)/2]+(R+T/2)(180-β)π/180 (4)150°<β≤180°时 L=A+B 由上述折弯钣金件传统展开公式可以看出,传统的折弯钣金件展开方法需要大量繁琐的人工计算, 展开尺寸不易验证,展开精度不能满足现代钣金加工的要求。 2 折弯钣金件的Pro/E展开方法 折弯钣金件Pro/E展开方法与传统展开方法有着本质的区别,它是一种参数化、智能化的三维CAD 过程,是在程序完全模拟钣金折弯加工过程的基础上进行折弯钣金件展开的。展开方法为:在Pro/E的钣金模块中建立折弯钣金件的立体模型,应用Unbend模块,直接点取基面及需展开的面后,软件即可按钣金实际折 弯加工过程运算后自动生成展开模型。通过展开模型,Pro/E能直接输出各种格式的二维图形文件,直接应用于数控切割及冲裁设备。
Pro/Engineer自动展开操作手册 目录 1. Sheet Metal自动展开的特色 (4) 1.1钣金设计和修改 (4) 1.2模型检查和辅助展开 (4) 1.3展开图 (4) 2. 展开原理 (5) 2.1展开原理 (5) 2.2展开计算方法………………………………………………………….5-9 3. 功能介绍 (10) 4. 指令使用说明 (11) 4.1模型检查 (11) 驱动补偿量检查 (11) Bend特征检查 (12) Sweep特征检查 (13) Wall Copy特征检查 (14) Unbend特征检查 (15) Solid Cut特征检查 (16) 压平H≦0.5特征检查 (17) T≦0.3&R=0特征检查 (18) 4.2辅助展开 (19) 材质和料厚设定 (19) Z折设定 (20) N折设定 (21) Bend设定 (22)
删除Notes (23) 5. 展开流程及说明 (24) 5.1展开流程图 (24) 5.2展开流程说明 (25) 5.2.1Sheet Metal图档处理 (25) 5.2.2 模型检查.....................................................................25-26 5.2.3设定Bend Table表 (26) 5.2.4手工修改.....................................................................26-27 5.2.5展开.. (27) 5.2.6工艺性修改 (27) 5.2.7转成.dxf图档 (27) 6. 常见问题及解决……………………………………………..28-31

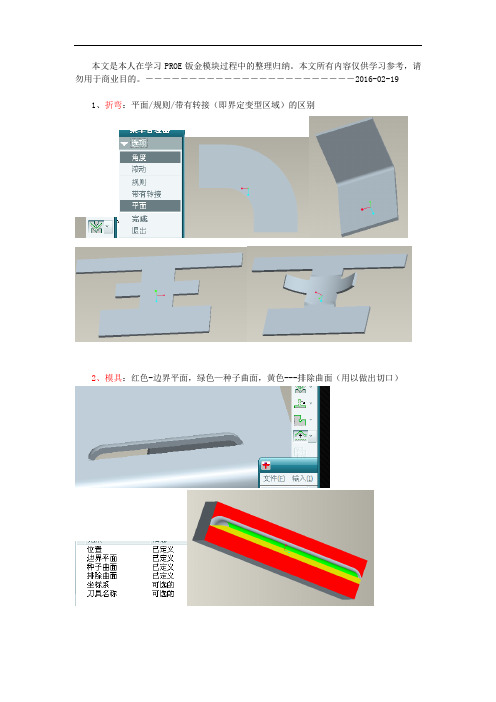

PROE钣金 (1) 第一壁 (1) 平整壁 (2) 4法兰壁 (2) 展平折弯 (2) 拉伸切除 (2) 6.折弯回去 (3) 7.合并壁 (3) 8扭转壁 (4) 8.扫描混合壁 (4) 9.转换 (5) 10.成型 (5) 12.平整成形 (6) 延伸 (6) 折弯 (7) 边折弯 (7) 扯裂 (7) 镜像 (8) UDF (8) PROE钣金 1.第一壁 点平整—定义内部草绘—输入厚度—打勾 点旋转—单侧(旋转方向一个)/双侧(旋转向顺逆两方向)—定义内部草绘—定义方向—厚度—角度—打勾 点混合—内部草绘两个剖面—厚度—深度 点偏移—选择曲面—偏距—厚度—打勾 点拉伸—选择实体—可草绘封闭或不封闭的图元(一般是不封闭的)—拉抻长度,厚度—打勾
2.平整壁 1.点平整壁—在弹出的面板里点位置—选择依附边(可Ctrl加 选)—点第一窗口下拉箭头选择形状—点轮廓定义角度和长度(也可点用户自定义再草绘,草绘的是主视图的一不封闭的图元)—点偏移—勾选[相对连接边偏移壁]后可设定为:a添加到零件边(常用这个).b自动(勾选时默认的也是这个).c按值(法向的距离)—斜切口(一般选二分之厚度)—减轻: 可单独定义每侧:无扯裂/扯裂/伸展(若之前选择的是添加到零件边这两个特征就没有变化)/矩形/长圆形. (可定义相关值)—定义厚度/方向/输入折弯半径(后有内折弯和外折弯图标) 3.法兰壁 类同于平整壁.不同的地方是:草绘的是左视图的一不封闭的图元)—且增加了定义长度(分左右两端和链尾/盲深/到选定的三个选项,也可用下方的图标来定义)—还增加了斜切口(一般选二分之厚度)—在减轻里也多了:拐角止裂槽:V形/矩形/圆形/长圆形 4.拉伸切除 类同于零件图时的做法,不同的是最后多加两图标 A:切除法向于绘图平面的材料 B:切除法向于驱动曲面的材料(法向于钣金面)
1. Sheet Metal自動展開的特色 Sheet Metal自動展開是以Pro/Engineer為工作平台,並用Pro/Sheet Matel中的相關指令,結合本公司開發的功能菜單,將用Pro/Sheet Matel建構的產品方便快捷地展開. Sheet Metal自動展開與傳統的手工展開相比,更趨於智能化,大大減少了許多人為的錯誤和無效的工作,提高了效率;和其他的展開軟體相比, Sheet Metal自動展開可以直接捕捉設計時的資料和信息,更趨於合理化. 1. 1 鈑金設計和修改 Pro/Sheet Matel具有強大的鈑金設計和修改功能,能幫助工程師很容易的實現他們的設計意圖,並有益于設變展開時的工藝修改. 1.2 模型檢查和輔助展開 展開流程只要選擇相關的功能菜單.程式將檢查鈑金件的結構及相關特征,或高亮度顯示,或在視窗中用Notes加以指示,給出展開補償量(例如選擇功能菜單中的Model_Check/Bend_Feat,視窗中高亮度顯示所有的Bend特征;選擇Aid_Unbend/Bend, 視窗中會給所有的Bend特征加一Notes.).這樣將會減少錯誤次數,節省了時間和金錢. 1.3 展開圖 工程師可按自己的展開標准,經過簡單的編程,做成Bend Table表,通過材質設定的功能菜單,對產品的補償量統一作設定,也可做個別修改;展開后的展開圖為三維的,展開前后,產品的特征數據不會失去,並有Pro/Engineer強大的建模及修改功能做后盾,方便對其進行修改和處理;展開可以分步進行,也可一次展開,並可回折;展開圖可以做為產品的一個狀態,並和產品相互關聯. 2. 展開原理 Sheet Metal自動展開時,只計算補償量,用L表示,料厚用T表示,角度用Angle表示,R表示折彎內半徑.
Pro/Engineer自动展开 操作手册
目录 1. Sheet Metal自动展开的特色 (4) 1.1钣金设计和修改 (4) 1.2模型检查和辅助展开 (4) 1.3展开图 (4) 2. 展开原理 (5) 2.1展开原理 (5) 2.2展开计算方法………………………………………………………….5-9 3. 功能介绍 (10) 4. 指令使用说明 (11) 4.1模型检查 (11) 驱动补偿量检查 (11) Bend特征检查 (12) Sweep特征检查 (13) Wall Copy特征检查 (14) Unbend特征检查 (15) Solid Cut特征检查 (16) 压平H≦0.5特征检查 (17) T≦0.3&R=0特征检查 (18) 4.2辅助展开 (19) 材质和料厚设定 (19) Z折设定 (20) N折设定 (21) Bend设定 (22) 删除Notes (23)
5. 展开流程及说明 (24) 5.1展开流程图 (24) 5.2展开流程说明 (25) 5.2.1Sheet Metal图档处理 (25) 5.2.2 模型检查.....................................................................25-26 5.2.3设定Bend Table表 (26) 5.2.4手工修改.....................................................................26-27 5.2.5展开.. (27) 5.2.6工艺性修改 (27) 5.2.7转成.dxf图档 (27) 6. 常见问题及解决……………………………………………..28-31
P r o e钣金展平技巧公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-
Pro/ENGINEER 钣金件展平的技巧总结 关于展平 展平特征展平钣金件上的任何弯曲曲面，无论它是折弯特征还是弯曲的壁。 有三种展平类型可用： 规则 (Regular) - 展平零件中的大多数折弯。选取要展平的现有折弯或壁特征。 如果选取所有折弯，则创建零件的平整形态。 过渡 (Transition) - 展平不可展开的曲面，如混合壁。选取固定曲面并指定横截面曲线来决定展平特征的形状。 剖截面驱动 (Xsec Driven) - 展平不可展开的曲面，如折边及法兰。选取固定曲面并指定横截面曲线来决定展平特征的形状。 创建展平时，要求指定要保持固定的曲面或边。您的选择会改变模型的缺省视图。尝试并拾取要保持在同一位置的主要曲面。如果可能，在创建几个展平特征时，要保持一致，并使用同一曲面。设置自动固定的几何元素（“设置”(Set Up)>“固定几何”(Fixed Geom)），可节省设计时间和保持一致性。 在展平后所创建的特征都是该展平的子项/从属于该展平。如果只是临时展平零件，并不需要该展平来保持设计意图，则应删除该展平。如果保持该展平，只会在模型树中挤满多余特征，这将延长零件再生时间。切记，如果删除的展平中含有在其后创建的特征，这些附加特征也将被删除。 要草绘那些由于几何复杂和不规则而不能展平的壁的平整状态，可使用 Metamorph 选项。利用“变形控制”(DEFORM CONTROL) 菜单，可加亮和草绘相应变形区域的轮廓。展平特征创建后，壁的成形状态隐含，而平整状态处于活动状态。当选取“展平全 部”(Unbend All) 时，就可使用展平对话框中的“变形控制”(DEFORM CONTROL) 菜单。 展平不可展开的曲面 未展开（变形的）的曲面，如具有复杂弯曲曲面的壁特征，通常必须展平后才能制造。 要展平变形的材料，该展平必须要简单。定义的规则为所有要被展平的曲面必须具有外侧边或与一个有外侧边的区域相邻。外侧边或相邻区域用作避免变形和拉伸材料的方法。 不对展平的变形区域计算展开长度。 注意：如果展平失败，会出现出错消息，列出未展开区域，请尝试以下方法：
1.概述 钣金是对金属薄板（通常6mm下）的一种综合加工工艺，包括剪、冲压、折弯、成形、焊接、拼接等加工方法。 钣金件：对金属薄板进行加工，所得的具有同一厚度的五金零件。钣金件广泛用于飞机、汽车、家电、计算机等。 这里我们所讲的钣金设计其实就是钣金件设计。
2.钣金设计要点 一般情况下，钣金设计有下面几个要点： ■要注意钣金的厚度与设计尺寸的关系问题，例如要求的尺寸长度是包括钣金厚度在内还是没有包括钣金厚度； ■考虑钣金制造的工艺、加工制造是否容易、是否会增加制造的成本、是否会降低生产效率等问题； ■钣金件的相互连接方式、钣金和塑料件的连接固定方式及钣金和其他零件的固定和连接方式、也要考虑维修拆装的难易程度和配合的公差问题。钣金件的连接方式主要有螺钉、铆钉、电焊等； ■钣金的强度设计，强度的设计将直接影响产品寿命和耐用性，有时为了增加钣金的强度而增加一些冲压凸起； ■钣金组装的优先顺序和安装空间的合理化、便利化。 3.钣金加工方法 通常情况下，钣金有以下3种加工方法 ★冲裁加工，即钣金的落料，是按照钣金件的展开轮廓，从钣金卷板或平板上冲裁出坯料，以做进一步的加工； ★折弯加工和卷曲加工，折弯加工是指将板料通过折弯机折成一定角度。卷曲加工是指将平板卷成一定半径的弧形； ★冲压加工，是指用事先加工好的凸模和凹模，利用金属的延展性加工出各种凹凸的形状。 4.钣金件设计与加工流程 ◆CAD设计（利用CAD软件出钣金件工程图）； ◆选取材料； ◆剪板机下料； ◆冲孔、模具成型； ◆折弯机折弯； ◆后续辅助工艺（抛光、电镀、喷沙等） 5.钣金加工常用设备 剪板机、冲床、折弯机、攻丝、压铆、切割机（激光、线切割、等离子、水切割）、碰焊机、氩焊机、以及喷粉、喷漆设备等 数控剪板机液压剪板机
ProE钣金展开方法及应用 在现代钣金制造业,随着数控激光切割机、数控折弯机等数控钣金加工设备应用的日益广泛,钣金加 工工艺也有了质的飞跃。 传统折弯钣金件加工工艺以粗放展开加工并结合机械切削为特点,先近似以展开尺寸放样落料,预留 后续加工余量后进行折弯。折弯后再修准尺寸,加工孔槽。这种工艺对展开图精度要求低,存在着工艺路 线复杂、效率低、浪费材料及加工质量不易保证等缺点。 现代折弯钣金件加工工艺以精确展开加工、零机械切削为特点,先按展开图全部切割出外形及孔、槽,然后折弯成型。这种工艺具有钣金零件的单元封闭加工、工艺路线简化、效率高、加工质量好等优点,但对钣金展开图的精度要求高。因此,现代折弯钣金件加工中精确展开图的绘制就成了首先要解决的问题。 1 折弯钣金件的传统展开方法 在钣金件的折弯过程中,由于钣金零件折弯区产生塑性变形,所以展开图的尺寸与几何计算的尺寸不 一致,需要进行专门的计算。 折弯钣金件的展开尺寸与钣金件的厚度、折弯角、折弯半径、材料伸缩率等因素有关。传统的折弯 钣金件展开尺寸计算时,依据折弯角的大小分别进行计算。展开尺寸L计算如下(各公式中参数含义见图1)。当折弯角β为: (1)0°≤β<90°时 L=A+B-2(R+T)+(R+T/3)×(180-β)π/180 (2)β=90°时 L=A+B-0.429R-1.47T (3)90°<β≤150°时 L=A+B-2(R+T)tan[(180-β)/2]+(R+T/2)(180-β)π/180 (4)150°<β≤180°时 L=A+B 由上述折弯钣金件传统展开公式可以看出,传统的折弯钣金件展开方法需要大量繁琐的人工计算,展 开尺寸不易验证,展开精度不能满足现代钣金加工的要求。 2 折弯钣金件的Pro/E展开方法折弯钣金件Pro/E展开方法与传统展开方法有着本质的区别,它是一种参数化、智能化的三维CAD过程,是在程序完全模拟钣金折弯加工过程的基础上进行折弯钣金件展开的。展开方法为:在Pro/E的钣金模块中建立折弯钣金件的立体模型,应用Unbend模块,直接点取基面及需展 开的面后,软件即可按钣金实际折弯加工过程运算后自动生成展开模型。通过展开模型,Pro/E能直接输出各种格式的二维图形文件,直接应用于数控切割及冲裁设备。 3 Pro/E展开折弯钣金件应用实例 为更好说明Pro/E钣金模块折弯钣金件的展开应用,现以一种钣金零件的展开输出过程为例加以说明。该零件如图2所示,零件折弯半径为R2.5mm,板厚为2mm,其展开过程分述如下。 3.1环境设置 我们采用编辑Config文本框进行如下设置 ALLOW_ANATOMIC_FEATURES YES PRO_UNIT_LENGTH UNIT_MM PRO_UNIT_MASS UNIT_KILOGRAM TOL_DISPLAY YES TOL_MODE NOMINAL TOLERANCE_STANDARD ISO PARENTHESIZE_REF_DIM YES DRAWING_SETUP_FILE d:\proe\proe2000i\tem pxg.dtl PRO_FORMAT_DIR d:\proe\proe2000i\formats\gctbtl\\ 3.2建立钣金件立体模型

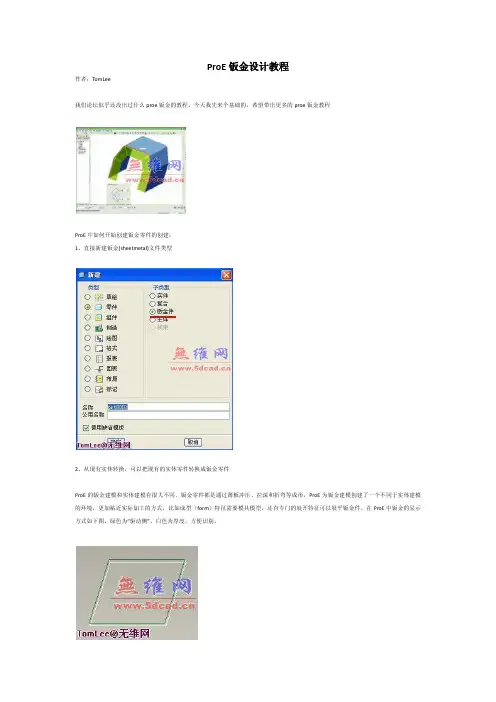

ProE钣金设计教程 作者：TomLee 我们论坛似乎还没出过什么proe钣金的教程，今天我先来个基础的，希望带出更多的proe钣金教程 ProE中如何开始创建钣金零件的创建： 1、直接新建钣金(sheetmetal)文件类型 2、从现有实体转换，可以把现有的实体零件转换成钣金零件 ProE的钣金建模和实体建模有很大不同，钣金零件都是通过薄板冲压、拉深和折弯等成形，ProE为钣金建模创建了一个不同于实体建模的环境，更加贴近实际加工的方式，比如成型（form）特征需要模具模型，还有专门的展开特征可以展平钣金件。在ProE中钣金的显示方式如下图，绿色为“驱动侧”、白色为厚度，方便识别。
