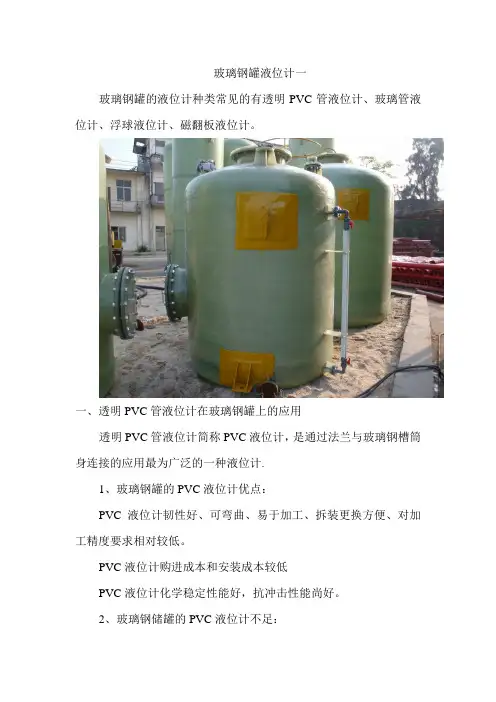

玻璃钢罐液位计一
玻璃钢罐的液位计种类常见的有透明PVC管液位计、玻璃管液位计、浮球液位计、磁翻板液位计。
一、透明PVC管液位计在玻璃钢罐上的应用
透明PVC管液位计简称PVC液位计，是通过法兰与玻璃钢槽筒身连接的应用最为广泛的一种液位计.
1、玻璃钢罐的PVC液位计优点：
PVC液位计韧性好、可弯曲、易于加工、拆装更换方便、对加工精度要求相对较低。
PVC液位计购进成本和安装成本较低
PVC液位计化学稳定性能好，抗冲击性能尚好。
2、玻璃钢储罐的PVC液位计不足：
PVC液位计热稳定性能较差，超出一定的使用温度，会导致PVC 的分解和变色，一般用PVC液位计的玻璃钢罐使用温度在50℃以下。
PVC液位计在室外使用时间长了，内壁会聚集粘附物，影响玻璃钢罐液位观察，此时需要对其进行更换。
PVC液位计在阳光照射下，会加剧它的老化、变色。
