铁路选线设计复习题参考答案

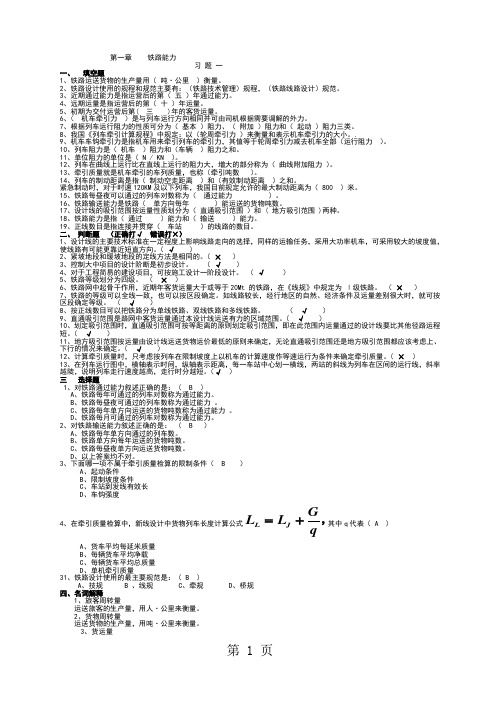

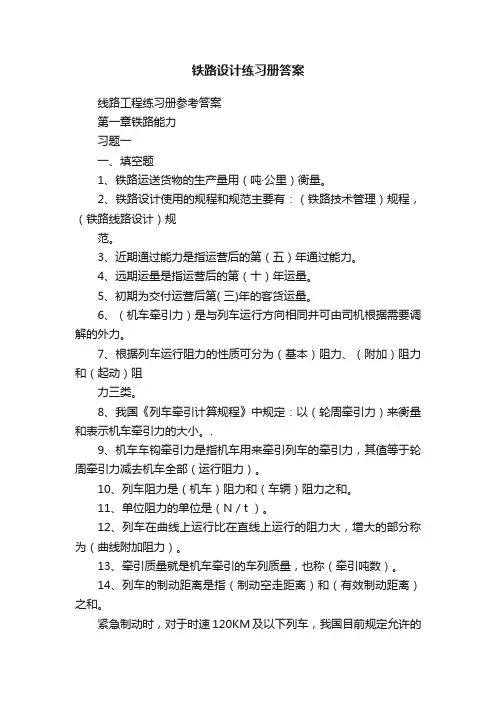

第一章铁路能力
习题一
一、填空题
1、铁路运送货物的生产量用（吨·公里）衡量。
2、铁路设计使用的规程和规范主要有：（铁路技术管理）规程，（铁路线路设计）规
范。
3、近期通过能力是指运营后的第（五）年通过能力。
4、远期运量是指运营后的第（十）年运量。
5、初期为交付运营后第( 三)年的客货运量。
6、（机车牵引力）是与列车运行方向相同并可由司机根据需要调解的外力。
7、根据列车运行阻力的性质可分为（基本）阻力、（附加）阻力和（起动）阻
力三类。
8、我国《列车牵引计算规程》中规定：以（轮周牵引力）来衡量和表示机车牵引力的大小。.
9、机车车钩牵引力是指机车用来牵引列车的牵引力，其值等于轮周牵引力减去机车全部（运行阻力）。
10、列车阻力是（机车）阻力和（车辆）阻力之和。
11、单位阻力的单位是（N / t ）。
12、列车在曲线上运行比在直线上运行的阻力大，增大的部分称为（曲线附加阻力）。
13、牵引质量就是机车牵引的车列质量，也称（牵引吨数）。
14、列车的制动距离是指（制动空走距离）和（有效制动距离）之和。
紧急制动时，对于时速120KM及以下列车，我国目前规定允许的最大制动距离为（800 ）米。
15、铁路每昼夜可以通过的列车对数称为（通过能力）。
16、铁路输送能力是铁路（单方向每年）能运送的货物吨数。
17、设计线的吸引范围按运量性质划分为（直通吸引范围）和( 地方吸引范围)两种。
18、铁路能力是指（通过）能力和（输送）能力。
19、正线数目是指连接并贯穿（车站）的线路的数目。
二、判断题（正确打√错误打×）
1、设计线的主要技术标准在一定程度上影响线路走向的选择，同样的运输任务，采用大功率机车，可采用较大的坡度值，使线路有可能更靠近短直方向。（√）
2、紧坡地段和缓坡地段的定线方法是相同的。（×）
3、控制大中项目的设计阶断是初步设计。（√）
4、对于工程简易的建设项目，可按施工设计一阶段设计。（√）
5、铁路等级划分为四级。（×）
6、铁路网中起骨干作用，近期年客货运量大于或等于20Mt 的铁路，在《线规》中规定为Ⅰ级铁路。（×）
7、铁路的等级可以全线一致，也可以按区段确定。如线路较长，经行地区的自然、经济条件及运量差别很大时，就可按区段确定等级。（√）
8、按正线数目可以把铁路分为单线铁路、双线铁路和多线铁路。（√）
9、直通吸引范围是路网中客货运量通过本设计线运送有力的区域范围。（√）
10、划定吸引范围时，直通吸引范围可按等距离的原则划定吸引范围，即在此范围内运量通过的设计线要比其他径路运程短。（√）
11、地方吸引范围按运量由设计线运送货物运价最低的原则来确定，无论直通吸引范围还是地方吸引范围都应该考虑上、下行的情况来确定。（√）
12、计算牵引质量时，只考虑按列车在限制坡度上以机车的计算速度作等速运行为条件来确定牵引质量。（×）
13、在列车运行图中，横轴表示时间，纵轴表示距离，每一车站中心划一横线，两站的斜线为列车在区间的运行线，斜率越陡，说明列车走行速度越高，走行时分越短。（√）
三选择题
1、对铁路通过能力叙述正确的是：（ B ）
A、铁路每年可通过的列车对数称为通过能力。
B、铁路每昼夜可通过的列车数称为通过能力。
C、铁路每年单方向运送的货物吨数称为通过能力。
D 、铁路每月可通过的列车对数称为通过能力。
2、对铁路输送能力叙述正确的是： （ B ）
A 、铁路每年单方向通过的列车数。
B 、铁路单方向每年运送的货物吨数。
C 、铁路每昼夜单方向运送货物吨数。
D 、以上答案均不对。
3、下面哪一项不属于牵引质量检算的限制条件（ B ）
A 、起动条件
B 、限制坡度条件
C 、车站到发线有效长
D 、车钩强度
4、在牵引质量检算中，新线设计中货物列车长度计算公式，q
G L L J L +
=其中q 代表（ A ）
A 、货车平均每延米质量
B 、每辆货车平均净载
C 、每辆货车平均总质量
D 、单机牵引质量
31、铁路设计使用的最主要规范是：（ B ）
A 、技规
B 、线规
C 、牵规
D 、桥规
四、名词解释
1、旅客周转量
运送旅客的生产量，用人·公里来衡量。
2、货物周转量
运送货物的生产量，用吨·公里来衡量。
3、货运量
设计线或区段一年内单方向需要运输的货物吨数。
4、货运密度
平均每公里铁路每年运送的货物吨数。
5、货流比
指设计线上下行方向货运量不均衡时，轻车方向货运量与重车方向货运量的比值。
6、货运波动系数
设计线的货运量在一年内各月份不相等时，一年内最大的月货运量和全年月平均货运量的比值。
7、机车牵引性能曲线
表示机车轮周牵引力（纵轴）与运行速度(横轴)相互关系的曲线，通常由试验得到。
8、列车运行阻力
列车运行时，作用在列车上的阻止列车运行且不能由司机控制的外力。
9、单位阻力
单位机车或车辆质量所受的力。
10、制动距离
司机施行制动，从移动闸柄到列车完全停车为止，列车所走行的一段距离称为制动距离。
11、空走距离
指从司机移动闸柄到闸瓦发生作用时为止，列车所走行的距离。
12、有效制动距离
指闸瓦发生作用时到列车完全停车时所走行的距离。
13、设计年度
设计线交付运营后，客货运量是随着国名经济的发展逐年增长的，设计线能力必须与之适应，上述运量参数也需要设计年度提供，铁路设计年度分为初期、近期、远期，他们分别为铁路交付运营后第三年，第五年和第十年。
14、通过能力
铁路每昼夜可以通过的列车对数称为通过能力。
15、输送能力
铁路输送能力是铁路单方向每年能运送的货物吨数。
16、直通吸引范围
直通吸引范围是路网中客货运量通过本设计线运送有力的区域范围。
17、地方吸引范围
在设计线经行地区，客货运量由设计线运送有利的区域范围，按造由设计线运送运价最低（运距最短）的原则来确定。
五、问答题（每题4分，共20分）
1、铁路设计使用的主要规程规范有哪些？
铁路设计使用的规程和规范主要有：铁路技术管理规程，铁路线路设计规范。
2、铁路运输生产量有哪些？
旅客周转量、货物周转量。
3、铁路设计为什么要引入设计年度？
答：铁路的建筑物和设备，应根据设计年度的运量分期加强，使铁路设施的能力与运量增长相适应。这样，既能满足日益增长的运输要求，又可节约初期投资。
4、牵引质量检算受哪些条件限制？
a 起动条件的限制
b 车站到发线有效长的限制
c车钩强度的限制
5、《线规》中规定哪些内容为各级铁路主要技术标准？
正线数目、限制坡度、最小曲线半径、车站分布、到发线有效长度、牵引种类、机车类型、机车交路、闭塞类型。
第二章线路平面和纵断面
习 题 二
一、填空题
1、线路平面由（ 直线 ）和（ 曲线 ）组成。
2、线路曲线由（ 圆曲线 ）和（ 缓和曲线 ）组成。
3、两相邻曲线，转向相同者称为（ 同向曲线 ），转向相反者称为（ 反向曲线）。
4、外矢距是指从（ 直线交点 ）到（ 曲线中点 ）点的直线距离。
5、圆曲线切线长公式是（ 2α
Rtg T y = ）
6、圆曲线全长公式 （ ο180α
πR L y = ）。
7、某既有曲线半径800M ，通过该曲线的限制速度是（ 121.6 ）km/h 。
8、夹直线长是指第一个曲线的（ HZ 1）点到第二个曲线的（ZH 2 ）点间距离。
9、曲线限速公式是（ ），其中R 的单位是（ 米 ）。
10、目前我国中速铁路采用的缓和曲线线型是（外轨超高顺坡的三次抛物线）。
11、用两台或更多机车牵引的较陡坡度称为（ 加力牵引坡度 ）
12、某变坡点左坡-2‰，右坡—7‰坡差是（ 5 ‰ ）。
13、《线规》规定：竖曲线半径Ⅰ、Ⅱ级铁路为（ 10000 ）M ,
Ⅲ级铁路为（ 5000 ）M 。
14、在线路纵断面的变坡点处设置的竖向圆弧称为（ 竖曲线 ）。
15、新建铁路的最大坡度，在单机牵引路段称为（ 限制 ）坡度，在两台及以上机车牵引路段称为（ 加力牵引 ）坡度，其中最常见的为双机牵引，称为双机牵引坡度。
16、铁路平面和纵断面设计，必须保证行车（ 安全 ）和（ 平顺 ）。
17、设计线的吸引范围按运量性质可划分为（ 直通 ）吸引范围和（ 地方 ）吸引范围。
18、作用于列车上的力有（ 机车牵引力）、（ 列车运行阻力 ）、（ 列车制动力）。
19、《线规》规定：竖曲线半径Ⅰ、Ⅱ级铁路为（ 10000 ）M ,
Ⅲ级铁路为（ 5000 ）M 。
20、在线路纵断面的变坡点处设置的竖向圆弧称为（ 竖曲线 ）。
21、新建铁路的最大坡度，在单机牵引路段称为（ 限制 ）坡度，在两台及以上机车牵引路段称为（ 加力 ）坡度，其中最常见的为双机牵引，称为双机牵引坡度。
22、某既有曲线半径800M ，通过该曲线的限制速度是（ 121.6 ）km/h 。
23、低速列车行驶于超高很大的曲线轨道，存在向（ 内 ）侧倾覆的危险。
R .V max 34=
24、线路的克服高度为线路上坡方向上升的高度，又称（拔起高度）。
二、判断题（正确打√错误打×）
1、线路纵断面是沿线路中心线所作的铅垂剖面展直后线路中心线的立面图，表示线路的起伏情况。（√）
2、线路平面和纵断面设计中必须保证行车安全和平顺，主要指不脱钩、不断钩、不脱轨、不途停、不运缓与旅客乘车舒适等。（√）
3、维修实践证明，夹直线最小长度在地形困难时，至少应不少于3节钢轨长度，即75米。（×）
4、我国铁路普遍采用曲线超高的设置方法为外轨提高法，外轨提高法是保持内轨高程不变而只抬高外轨的方法。（√）
5、我国铁路普遍采用曲线超高的设置方法为线路中心高度不变法。（×）
6、曲线半径越小，行车速度越高，则列车通过时离心力越大，所需设置的超高就越小。
（×）7、欠超高和过超高统称为未被平衡的超高，未被平衡的超高对旅客的舒适度没什么影响。（×）
8、铁路等级越高，客货运量越大，更需要有良好的运营条件和较低的运输成本，因此宜采用较大的限制坡度。（×）
9、曲线半径大些对行车和工程均有利。（×）
10、曲线半径越小，轮轨磨耗越严重。（√）
11、新建或改建曲线可以采用任何大小的半径。（×）
12、我国中速铁路采用五次抛物线的缓和曲线线型。（×）
13、我国中速铁路缓和曲线直角坐标公式Y= X3/6Rl0（√）
14、缓和曲线越长对行车和工程越有利。（×）
15、缓和曲线越短对行车越有利。（×）
16、缓和曲线长度只要不短于《缓和曲线长度表》，选用任何值都可以。（×）
17、一般情况下，曲线半径小，应采用较长缓和曲线。（√）
18、一般情况下，曲线半径大，可采用较短缓和曲线。（√）
19、某变坡点左坡—2‰，右坡—7‰，则坡差是-—5‰。（×）
20、目前我国大量采用圆形竖曲线。（√）
21、道岔因条件困难时布置在竖曲线范围内时，竖曲线半径在正线及到发线上不小于5000米。（×）
22、竖曲线不应与缓和曲线重叠。（√）
23、明桥可以设在竖曲线上。（×）
24、明桥面桥在困难条件下，允许设在反向曲线上，并应尽量采用较长的夹直线。（√）
25、涵洞和道碴桥面桥可设在任何纵断面的坡道上。（√）
26、明桥面桥应设在平道上，如果必须设在坡度上时，应有充分技术经济依据，坡度不
宜大于4‰（√）
27、缓和曲线是设置在直线与圆曲线之间半径固定的一段曲线。（×）
28、我国铁路基本上是客货列车共线运行，行车速度不高，缓和曲线线形采用直线形超高顺坡的三次抛物线。（√）
29、在线路长度不变的前提下，克服高度越大，燃料或电力消耗越多，行车时分越长，行车费用越高。（√）
30、隧道不宜设在反向曲线上，必须设在反向曲线上时，其夹直线长度不宜短于一定的距离。（√）
31、需要用足最大坡度路段的隧道，为了争取高度，一般应设计为单面坡。（√）
32、隧道内的坡度不宜小于3‰，以利排水。严寒地区且地下水发育的隧道，可适当加大坡度，以减少冬季排水结冰堆积的影响。（√）
三、选择题
1、某变坡点左坡-2‰，右坡-7‰，则坡差是：（ B ）
A、-5‰
B、5‰
C、- 9‰
D、9‰
2、目前国内较多采用的竖曲线线形是：（ B ）
A、有缓和曲线的圆曲线
B、圆弧形竖曲线
C、抛物线形
D、以上答案均不对
3、曲线限速公式是（ B ）
A、6.9R
B、4.3R
C、6.9R
D、4.3R
4、轮轨磨耗与直线接近的半径是：（ C ）
A、大于400M
B、大于800M
C、大于1200M
D、大于1000M
5、我国中速铁路缓和曲线线型是：（ A ）
A、三次抛物线
B、五次抛物线
C、七次抛物线
D、半波正弦形缓和曲线
6、实设超高，《维规》规定，在单线铁路上，上、下行列车速度相差悬殊的地段，最大超高为( B )
A、150毫米
B、125毫米
C、90毫米
D、110毫米
7、维修实践证明，夹直线最小长度在地形困难时，钢轨长度至少应不少于（A ）米，每节钢轨标准长度按25米计。
A、25米
B、50米
C、75米
D、70米
8、设计线路平面时，曲线半径的最大值确定为（ A ）
A、10000米
B、8000米
C、15000米
D、12000米
9、相邻坡段的最大坡度差的规定值，是以保证列车( C )来制定的。
A、不脱钩
B、不脱轨
C、不断钩
D、不颠覆
10、列车在下坡道上滑行时，最后能以限制坡度作等速运行而无需制动，这种坡度称为（ D ）
A、无害坡度
B、有害坡度
C、最大坡度
D、最大无害坡度
11、对于桥涵路段的平面设计，下列说法错误的为（D ）
A、小桥和涵洞对线路平面无特殊要求。
B、特大桥、大桥宜设在直线上，困难条件下必须设在曲线上时应采用较大的曲线
半径。
C、明桥面桥应设在直线上。
D、明桥面桥可以设在反向曲线上。
12、对于桥涵路段的纵断面设计，下列说法错误的为（C ）
A、涵洞和道碴桥面桥可设在任何纵断面的坡道上。
B、明桥面桥应设在平道上，如果必须设在坡度上时，应有充分技术经济依据，坡
度不宜大于4‰
C、明桥面桥上可以设置竖曲线。
D、桥涵处的路肩设计高程，涵洞处应不低于水文条件和构造条件所要求的最低高
度，桥梁处应不低于水文条件和桥下净空所要求的最低高度。
13、关于采用加力牵引坡度，下列说法错误的是（D ）
A、采用加力坡度可以缩短线路长度，可以大量减少工程，降低造价和缩短工期。
B、采用加力坡度，必然增加机车台数和能量消耗。
C、采用加力坡度，补机要在加力坡度的起讫站摘挂，增加列车的停站时分。
D、加力牵引采用重连牵引或补机推送中的何种方式，与牵引质量、车钩强度无关。
14、关于在曲线地段最大坡度折减，下列说法错误的是（ D ）
A、当设计坡度值和曲线阻力之和不大于最大坡度值时，此设计坡度不用减缓。
B、要注意既要保证必要减缓值，又不要减缓过多，以免损失高度，使线路额外展
长。
C、减缓坡段长度不应短于200米。
D、减缓坡段长度没必要考虑圆曲线长度和货物列车长度。
四、名词解释
1、曲线超高
曲线超高是指曲线外轨顶面与内轨顶面的水平高度之差。
2、最小曲线半径
指一条干线或其中某一路段允许采用的曲线半径最小值。
3、线间距离
区间相邻两线中心线间的距离。
4、限制坡度
新建铁路单机牵引普通货物列车，在持续上坡道上，最终以机车计算速度等速运行的坡度，是限制坡度区段的最大坡度。
5、变坡点
相邻两坡段的坡度变化点称为变坡点。
6、坡段长度
相邻两变坡点间的水平距离称为坡段长度。
7、有害坡段
列车在下坡道上运行时，借助重力向下滑行，速度达到或超过限制速度，需要制动的坡段，称为无害坡段。
8、无害坡段
列车在下坡道上运行时，借助重力向下滑行，速度达不到限制速度，位能完全利
用，不会引起轮箍、闸瓦磨耗，无需制动的坡段，称为无害坡段。
9、夹直线
地形困难，曲线相邻的直线段，即前一曲线终点（1HZ ）与后一曲线起点（2ZH ）
间的直线。
五、问答题
1、最小夹直线长受哪些条件控制？
答：（1）线路养护要求。
（2）行车平稳要求。
2、采用较小曲线半径会引起哪些工程费用增加？
答；（1）增加线路长度。
（2）降低粘着系数。
（3）轨道需要加强。
（4）增加接触导线的支柱数量。
3、采用较小曲线半径对运营有哪些影响？
答：（1） 增加轮轨磨耗。
（2）加大维修量。
（3）行车费用增高。
4、如何选用曲线半径？
（1）符合一定的曲线半径系列。为测设、施工和养护的方便，曲线半径一般应
取50、100m 的整倍数，特殊困难条件下，可取10m 整倍数的曲线
半径。
（2）因地制宜由小到大合理选用。
各个曲线选用的曲线半径值不得小于设计线选定的最小曲线半径。小半径曲线宜集中设
置。
（3）结合线路纵断面特点合理选用。
5、增加夹直线长有哪些方法？
若夹直线长度不足，修改线路平面。方法减小半径或选用较短的缓和曲线长度，或
改移夹直线位置，或用一个单曲线代替同向曲线。
6、《线规》缓和曲线长度表,考虑了哪些行车安全和旅客舒适条件？
（1）超高顺坡不使车轮脱轨。
（2）超高时变率不使旅客不适。
（3）欠超高时变率不影响旅客舒适。
7、对于缓和曲线长度表，何种情况下选用“一般”栏的数值？
答：各级铁路中地形简易地段、自由坡地段、旅客列车比例较大路段和将来有较大幅度提高客货列车速度要求的路段应选用“一般”栏数值。
8、竖曲线设置条件如何？
线规规定：Ⅰ、Ⅱ级铁路相邻坡段的坡度差大于3‰，Ⅲ级铁路大于4‰，设置竖曲线。竖曲线不应与缓和曲线重叠，不应设在明桥面上，竖曲线不应与道岔重叠。
9、竖曲线为什么不应设在无碴桥上？
若把竖曲线设在无碴桥上，其曲率要用木枕高度调整，给施工和养护带来困难。
10、竖曲线为什么不应与缓和曲线重叠？
竖曲线范围内，轨面高程以一定的曲率变化；缓和曲线范围内，外轨高程以一定的超高顺坡变化。如两者重叠，一方面在轨道铺设和养护时，外轨高程不易控制；
另外外轨的直线形超高顺坡和圆形竖曲线，都要改变形状，影响行车平稳。
11、竖曲线为什么不宜于道岔重叠？
（1）竖曲线设在道岔上，使道岔的铺设和转换都有困难；
（2）会造成道岔导曲线和竖曲线重合，列车通过道岔的平稳性降低。
六、计算题
1、某曲线α=58°34′，R=380M，l0=90M，求切线长T，曲线长L，外矢距E，缓和曲线总偏角δ0 、缓和曲线切线角β0。
答案：T=258.60 m，L=478.43 m，E=56.69 m，
δ0=2°15′42″，β0=6°47′06″
2、某曲线α=80°00′，R=600M，l0=100M，ZH点里程DK10+101.12
求：（1）切线长T，曲线长L，外矢距E
（2）HY，QZ，YH，HZ点里程。
（1）切线长：04m 5542.m tg
)P R (T =++=α
曲线长L 、外矢距E ： 15m
184276m
93718021802000.R sec )P R (E .l R l )
(R L =-+==+=+-=α
α
πβαποο
（2）HY 点里程：DK10+201.12
QZ 点里程：DK10+570.00
YH 点里程：DK10+938.88
HZ 点里程：DK11+038.88
3、相邻两曲线交点间距离 500M ，JD1：α=58°34′，R=380M ，l 0=140M ；JD2：α
=22°29′， R=500M ，l 0 =90M ，求夹直线长。
切线长31m 284211111.m tg
)P R (T =++=α 切线长144.52m 222
222=++=m tg )P R (T α 71.17m T T 500L 21=+-=）（夹
4、某曲线 α=34°20′20″，R=800M ，l 0=90M ，ZH 里程 DK12+101.12
求：（1） 切线长T ，曲线长L ，外矢距E
（2）缓和曲线总偏角δ0 、缓和曲线切线角β0
（3） HZ 点里程。
（1）T=292.33 m ， L=569.46 m ， E=37.75m ，
（2）δ0=1°04′27″， β0=3°13′22″
（3）HZ 点里程：DK12+670.58
5、某曲线 α=20°32′20″，R=400M ，l 0=90M ，
求： （1）切线长T ，曲线长L
（2）缓和曲线总偏角δ0 、缓和曲线切线角β0
（3）若ZH 点里程为DK11+903.19，求HZ 点里程。
答案：（1）T=117.62 m ， L=233.39 m ，
（2）δ0=2°08′55″， β0=6°26′45″
（3）HZ 点里程：DK12+136.68
6、某变坡点 左坡 +6‰，右坡—3‰，Ⅰ级铁路，变坡点里程 DK1+320，
已知DK1+100的标高, H=145.67m 。
求：（1） T SH ，K SH ，E SH
（2）DK1+300， DK1+320处设计标高。
答案：
（1）‰‰＞39(-3)-6i =+=?
Ⅱ级铁路：
竖曲线切线长
竖曲线长度: 竖曲线外矢距：
（2） 通过计算标高和纵距y ，计算得：
DK1+320处设计标高为146.89 m ；
DK1+300处设计标高为146.84 m 。
7、某变坡点折点标高 141.12m ，左坡 +5‰，右坡 —3‰，变坡点里程DK10+240，Ⅱ
级铁路。
求：（1）T SH ，K SH
（2）DK10+100， DK10+250，DK10+300 处设计标高 。
（1）‰‰＞38(-3)-5i
=+=?
Ⅱ级铁路：
竖曲线切线长
45m
955T =?==Δi ，
10000m R sh =m
902T K sh sh ==101m 0.2R
T E sh 2sh sh ==
40m
855T =?==Δi ，
10000m R sh =
竖曲线长度:
（2）DK10+100处设计标高为140.42m ；
DK10+250处设计标高为141.045m ；
DK10+300处设计标高为140.94m 。
8、Ⅰ级铁路，某变坡点 左坡 —5‰，右坡+3‰， 折点标高 141.12m ，
变坡点里程 DK10+240，
求：（1）T SH ，K SH
（2）DK10+100，DK10+250，DK10+300 处设计标高 。
（1）‰‰＞383-5i
=-=?
Ⅰ级铁路：
竖曲线切线长
竖曲线长度:
（2）DK10+100处设计标高为141.82m ；
DK10+250处设计标高为141.20m ；
DK10+300处设计标高为141.30m 。
9、某段Ⅰ级铁路，DK2+100~DK2+320 坡度为 —6‰，
DK2+320~DK4+000 坡为 +3‰，DK2+100设计标高 145.67m ，
求：（1） T SH ，K SH
（2）DK2+300，DK2+400处设计标高。
（1）
‰‰＞393-6i =-=?
Ⅰ级铁路：
竖曲线切线长：
竖曲线长度:
（2）DK2+300处设计标高为144.50m ；
m 802T K sh sh ==40m
855T =?==Δi ，
10000m R sh =m 802T K sh sh ==45m 955T
=?==Δi ，
10000m R sh =m
902T K sh sh ==
DK10+400处设计标高为144.74m 。
10、某Ⅰ级铁路凹形变坡点A的地面高程为476.50 m ,计算标高为472.36 m，相邻坡段坡度为左坡—6‰，右坡为+2‰，求A点挖方高度。
答案：A点挖方高度为: 4.06 m
第三章铁路定线
习题三
一、判断题（正确打√错误打×）
1、在缓坡地段定线，为绕避障碍而使线路偏离短直方向时，必须尽早绕避前方障碍，力求减小偏角。（√）
2、在缓坡地段定线遇障碍时，曲线交点是否正对障碍物对工程土石方量没什么影响。
（×）
二、名词解释
1.展线
为使线路达到预定高度，需要用足最大坡度结合地形展长线路，称为展线。
第四章车站
习题四
一、填空题
1、旅客站台分为（基本站台）和（中间站台）两种。
2、旅客基本站台宽度，在站房范围内不小于（6m ），其余部分不小于（4m ）。
3、邻靠正线或通行超限列车站台高度采用高出轨面（300 ）MM，
其他线采用（500 ）ＭＭ。
4、中间站货物线布置形式有（通过）式、（尽头）式、（混合）式。
5、曲线超高的设置方法主要有（外轨提高法）和（线路中心高度不变法）两种。
6、旅客中间站台宽度不小于（4 米）。
7、超高加宽公式W3=（h ·H/1500 ）。
8、车站线路全长减去该线路上所有道岔的长度，叫做（铺轨长度）。
9、货物线与到发线间距，当线间有装卸作业时不应小于（15 ）M，无装卸作业时不
小于（6.5 ）M。
10、车站前方有长大上坡道时，为使列车出站后较快加速，可在站坪外上坡端设计一段坡度较缓的坡段，这种缓坡称为( 出站加速缓坡)。
11、列车装载的货物超出机车车辆限界所规定的最大轮廓尺寸线时，称为（超限货物）列车。
12、区别区段站和中间站的明显标志是在区段站上设有（机务段）。
二、判断题（正确打√错误打×）
1、地形条件允许时，站坪尽可能设在两端坡度较缓、升高不大的凹形纵断面顶部，以
利于列车进站减速和出站加速。（×）
2、根据车站所担负的任务和在铁路运输中的地位，可以分成特等站、Ⅰ等站、Ⅱ等站、
Ⅲ等站、Ⅳ等站五个等级。（×）
3、中`间站牵出线有效长，困难条件下也不能短于200M。（√）
4、邻靠正线旅客站台高度为500MM。（×）
5、股道编号：双线铁路从站房向对侧依次编号。（×）
6、道岔编号：上行列车到达一端开始依次编为双数，下行列车到达端编为单数。
（√）
7、曲线外加宽公式W2=44000/R mm。（√）
8、列车装载的货物超出机车车辆限界所规定的最大轮廓尺寸线时，称为超限货物列车，超限货物列车应按有关规定装载。（√）9、在车站线路的曲线地段，基本建筑限界及线间距离要比直线地段加宽。（√）
10、车辆在曲线上时，车辆中部向曲线内侧凸出，而两端向曲线外侧凸出。 （√ ）
11、用于侧向接发旅客列车的单开道岔不应小于9号道岔。 （ × ）
12、专用线在车站接轨时，应考虑专用线取送车方便，并尽量减少对站内行车和调车作
业的干扰。 （ √ ）
13、道岔后的连接曲线，其半径不应小于道岔导曲线半径，通常选用500、400、300或
200米，并尽量用大者，以改善列车运行条件。 （ √ ）
14、在相邻两车站站坪以外，区间线路的平均坡度大于或等于15‰时才考虑设置避难线。
（ √ ）
15、避难线设计时，没必要进行失控列车的速度检算。 ( × )
16、避难线设计进行失控列车速度减算时，按列车第一次制动有效、第二次制动失灵来
考虑。 （ √ ）
17、站坪的线路平面设计，中间站、会让站、越行站应设在直线上，困难条件下需要设
在曲线上时，应采用较大的曲线转角和较大的曲线半径。 （ ）
18、会让站是指设在单线铁路上办理列车的到发和会让，也办理少量的客、货运业务的
车站。 （ √ ）
19、越行站是指设在双线铁路上办理同方向列车越行的车站，也办理少量的客、货运业
务。 （ √ ）
三、选择题
1、在车站线路的曲线地段，线间距加宽值公式为（ D ）
A 、 h H R W ?+=
150040500 B 、 R W 44000=
C 、 h H W ?=1500
D 、 h H R W ?+=1500
84500 2、关于警冲标、信号机位置的确定，下列说法错误的是（ B ）
A 、警冲标的位置，在直线段设在距离相邻线路中心各为2米的地方。
B 、在曲线地段安设警冲标，无需考虑曲线的限界加宽。
C、警冲标至道岔中心距离，与道岔号数，线间距及连接曲线半径等因素有关。
D、信号机最好与钢轨绝缘缝设在同一坐标处。
3、中间站货物线有效长度应按货运量、取送车间隔时间确定，但最短长度不应短于（ C ）
A、25米
B、50米
C、70米
D、75米
四、名词解释
1、基本建筑限界
基本建筑限界是铁路两侧建筑物和设备在任何情况下不得侵入的轮廓尺寸线。
2、车站咽喉区
从车站两端最外方道岔的基本轨接缝起，分别至到发场最内方信号机或警冲标的范围。
3、编组站
为办理大量的货物列车的解体和编组作业，设有比较完善的驼峰调车设备的车站，叫编组站。
4、枢纽
在几条铁路干线相互交叉或接轨的地区，除编组站外海建有几个专业车站或综合车站，统一指挥，分工合作，办理各种列车运转和客货运业务，则这些车站连同该地区内的联络线及其他铁路设备统称为枢纽。
5、机车车辆限界
是国家规定的机车车辆不同部位宽度和高度的最大轮廓尺寸线。
6、会让站
设置在单线铁路上，主要办理列车的到发、会车、让车，也办理少量的客、货运业务。
7、越行站
设置在双线铁路上，主要办理同方向列车的越行的车站，必要时办理反方向列车的专线，也办理少量的客、货运业务。
8、到发线有效长
能够停放机车、车辆而不影响邻线办理行车进路的长度。
五、问答题
1、车站设在曲线上有何缺点?
（1）站内瞭望视线不良，使接发列车、调车和列检作业条件复杂化，不仅增加传递信号的时间，降低效率，有时还可能误认信号，影响作业安全。
（2）列车起动时，增加曲线附加阻力。
2、中间站都有哪些商务作业？
商务作业：
出售客票，旅客乘降；行李和包裹的收发和保管；货物的承运保管和交付。
3、中间站技术作业有哪些？
技术作业:
办理列车会让、越行和通过，摘挂、零担列车的调车、取送车及装卸作业。
4、中间站旅客站台宽度和高度有哪些要求？
旅客基本站台的宽度，在站房范围内不小于6米，其余部分不小于4米。旅客站台的高度，邻靠正线及通行超限货物列车的线路的站台，受限界的限制，高出轨面300mm，其它线路站台可高出轨面500mm，仅在特殊需要时才采用高出轨面1100mm的高站台。
5、中间站货物线有效长有何要求？
货物线有效长度应按货运量、取送车间隔时间确定，但最短长度不应小于五辆车长，即不短于70m。货物线与到发线间距应考虑货物线两侧堆放货物与装卸作业的需要，线间有装卸作业时应不小于15m，无装卸作业时不小于6.5m。
6、中间站牵出线设置条件如何？
单线铁路平行运行图列车对数在24对以上，双线铁路采用半自动闭塞平行运行图列车对数在54对以上，采用自动闭塞平行运行图列车对数在66对以上，且调车作业辆较大的中间站或平行运行图低于上述规定，而个别调车作业量很大的中间
辽宁地质工程职业学院2008～2009学年度 第一学期期末《检测技术》试卷A 使用班级：07电气1、2、3班 出题人：杜慧 审题人：王春 考试时间：90分钟 一、填空题（每空1分，共20分） 1、1、 误差产生的原因和类型很多，其表现形式一般分为三种，分别是(粗大误差 )、（系统误差） 、（随机误差 ）。 2、2、传感器灵敏度是指（ K=x y ??）。 3、MQN 气敏电阻可测量的(还原性气体)浓度。 3、4、电涡流传感器的最大特点是（非接触式）测量。 5、用万用表交流电压档（频率上限为5KHZ ），10V 左右的高频电压，发现示值还不到2V ，误差属于( 系统 )误差 6、自感式传感器常见的类型有(变隙式)（变面积式）（螺线管式）这三种形式 7、热电阻测量转换电桥电路通常采用（三线制）制连接法。 8、实际差动变压器的线性范围仅约为线性骨架长度的（ 1/10 ）左右。 9、气敏电阻工作时必须加热的目的有两方面，分别是（加速被测气体的化学吸附过程）、（烧去气敏电阻表面的污物）。 10、电流变送器电流输出为（4-20 ）mA 。 11、调频法电路的并联谐振频率f=（C O L π21 ）。 12、接近开关采用三线制接线方式，棕色为电源正极，黑色是（输出端）。可直接 带继电器。 13、电容传感器的测量转换电路有三种，分别是（调频电路）、（电桥电路）、（运算放大电路）。 二、选择题（每题2分，共30分） 1、某压力仪表厂生产的压力表满度相对误差均控制在 0.4%~0.6% ，该压力表的精度等级应定为（B ） A. 0 .2 B. 0 .5 C. 1 .0 D. 1.5 2、在选购线性仪表时，必须在同一系列的仪表中选择适当的量程。这时必须考虑到应尽量使选购的仪表量程为欲测量的左右为宜。（C ） A.3 倍 B.10 倍 C.1.5 倍 D.0.75 倍 3、湿敏电阻用交流电作为激励电源是为了（ B ）。 A. 提高灵敏度 B. 防止产生极化、电解作用 C. 减小交流电桥平衡难度 4、已知待测拉力约为 70N 左右。现有两只测力仪表，1为 0.5 级，测量范围为 0 ～ 500N ；2为 1.0 级，测量范围为 0 ～ 100N 。问选用哪一只测力仪表较好（B ） A.1 B.2 C.3 D.4 5、希望远距离传送信号，应选用具有（ D ）输出的标准变送器。 A. 0~2V B.1~5V C.0~10mA D.4~20mA 6、螺线管式自感传感器采用差动结构是为了（ B ）。 A. 加长线圈的长度从而增加线性范围 B. 提高灵敏度，减小温漂 C. 降低成本 D. 增加线圈对衔铁的吸引力 7、电涡流接近开关可以利用电涡流原理检测出（ C ）的靠近程度。 A. 人体 B. 水 C. 黑色金属零件 D. 塑料零件 8、欲测量镀层厚度，电涡流线圈的激励源频率约为（ D ）。 A. 50~100Hz B. 1~10kHz C.10~50kHz D. 100kHz~2MHz 9、在电容传感器中，若采用调频法测量转换电路，则电路中 （ B ） A. 电容和电感均为变量 B. 电容是变量，电感保持不变 C. 电容保持常数，电感为变量 D. 电容和电感均保持不变 10、在使用测谎器时，被测试人由于说谎、紧张而手心出汗，可用（D ）传感器来检测。 A. 应变片 B. 气敏电阻 C. 热敏电阻 D. 湿敏电阻 11、使用压电陶瓷制作的力或压力传感器可测量（ C ） A. 人的体重 B. 车刀的压紧力 C. 车刀在切削时感受到的切削力的变化量 D. 自来水管中的水的压力 12、超声波在有机玻璃中的声速比 在水中的生速（A ），比在钢中的声速（ B ） 题 号 一 二 三 四 五 六 七 八 总 分 得 分 批卷人： 审 核： 得分 得分 装 订 线 注意：考生在填写个人 信息时，必须字迹工整、数据准确、不得漏填。答题时 ，装订 线内禁 考场号：____ 级：____________ 姓名：____ 学号：
1、已知一等强度梁测力系统， R x 为电阻应变片，应变片灵敏系数 K=2，未 受应变时，R ＜ = 100 ?。当试件受力 F 时，应变片承受平均应变 ￡ = 1000卩m/m , 求： (1) 应变片电阻变化量 ？ R ＜和电阻相对变化量？ R x /R x 。 (2) 将电阻应变片 R ＜置于单臂测量电桥，电桥电源电压为直流 3V, 求电桥输出电压及电桥非线性误差。 (3) 若要使电桥电压灵敏度分别为单臂工作时的两倍和四倍，应采取 解: (1) RX K R X R X K R X 2 1000 100 0.2() 化时，电桥输出电压为 U O (3)要使电桥电压灵敏度为单臂工作时的 2倍，则应该在等强度梁的正反面对应贴上两 个相同的应变片，一个受拉应变，一个受压应变，接入电桥相邻桥臂，形成半桥差动电桥, 且取其他桥臂电阻也为 Rx 。 1 R X 此时，U o — E - 0.003(V)，r L 0 2 R X 要使电桥电压灵敏度为单臂工作时的 4倍，则应该在等强度梁的正反面对应贴上四个相 同的应变片，2个受拉应变，2个受压应变，形成全桥差动电桥。 2、有一个以空气为介质的变面积型平板电容传感器(见下图) 。其中 a=16mm,b=24mm,两极板间距为4mm 。一块极板分别沿长度和宽度方向在原始位置 上平移了 5mm ，求： R X R X 0.2 100 0.2% (2)将电阻应变片 Rx 置于单臂测量电桥，取其他桥臂电阻也为 Rx 。当Rx 有？ Rx 的变 R X R X U O (云r i )E 3 (100 0.2 丄) 200 0.2 2 0.0015(V) 非线性误差: r L R X /2R X 1 R X /2R X 100% 0.1% 此时，U o R X R X 0.006(V)，r L 0
建筑给排水考试大全及答案（题库） 一、填空题 1.建筑给水和热水供应管材常用的有塑料管、复合管、铜管（铸铁管）、钢管。其中塑 料管的连接方式有螺纹连接、法兰连接、焊接、粘接、等。 2.热水供应系统，按热水供应范围大小分局部热水供应系统、集中热水供应系统、区域 性热水供应系统。 3.建筑给水系统的组成主要包括水源引入管、水表节点、给水管网、配水装 置和用水设备、给水附件及给水局部处理设施、增压设施等 4.高层建筑物的室内消火栓系统是指 10层以上的住宅建筑，高度大于 24 米的其他民用建筑和 公共建筑的室内消火栓系统。 5.建筑内排水系统按排除的污、废水种类不同，可分为以下三类，即生活排水系统、工业 废水排水系统、屋面雨雪水排水系统。 6.屋面雨水内排水系统由天沟、雨水斗、连接管、悬吊管、立管、排出管、 埋地干管和检查井组成。 8.建筑给水系统的组成包括水源，引入管、水表节点、给水管网、配水 装置和用水设备、给水附件及给水局部处理设施和增压储水设备等。 10.屋面雨雪水排放按雨水管道布置类可分为外排水、内排水、混合排水 . 11.自动喷水灭火系统由水源、加压贮水设备、喷头、管网、 报警装置等组成。 12.热水供应系统，按热水供应范围大小可分为集中热水供应系统、局部热水供应 系统、区域性热水供应系统。 13．建筑内排水系统安排除的污、废水种类不同，可分为以下三类，即生活排水系统、工 业废水排水系统和屋面雨雪水排水系统排水系统。 14.建筑消火栓给水系统一般由水枪、水带、消火栓、消防管道、消防水池、 高位水箱和水泵接合器及增压水泵等组成。 15. 塑料管的连接方式有焊接、粘接、螺纹连接、法兰连接等。 16.按水平干管所设位置不同，给水系统的管路图式有下分式、上分式、中分式 和环状式。 19.室内给水管的安装顺序：一般是先安装引入管、室内干管、立管、支管。 21.水箱上的配管有进水管、出水管、溢流管、排污管、信号管。 22.室内排水系统的主要组成部分由卫生器具和生产设备受水器、排水管道、通 气管道、清通设备、提升设备、污水局部处理构筑物。. 23.热水加热的方式有直接加热和间接加热。 24.屋面雨水外排水系统分为: 沿沟外排水和长天沟外排水系统。 25.室内消火栓灭火系统是水枪、水带、消火栓、消防管道、消防水池、高 位水箱、水泵接合器、增压水泵、等组成。 26.水表的作用是计量水量。流速式水表的工作原理是管径一定时，流速与流量成正比，并 利用水流带动水表叶轮的转速来指示水量的。 27.多层建筑室内消火栓布置原则：消防射流达到室内任何部位，即不出现消防死角；相邻 消火栓的射流应彼此相交；消火栓应设在建筑物的显眼易取用的地方；消火栓间距不大于 50米米；消火栓栓口中心离室内地面高为 1.1 米，栓口出水方向宜与设置消火栓的墙面成 900 角。 28.按经验确定某些排水管的最小管径：凡接有大便器的管段，即使仅有一只大便器，也应考虑其排 放时水量大而猛的特点，管径DN不小于 100mm ；大便槽排水管管径DN不小于150mm ；小便 槽或连接3个以上手动冲洗小便器的排水管管径DN不小于 75mm ；室内排水管管径DN不小于 50mm； 29.集中热水供应系统的管道一般可分为三部分：热媒循环管道，它是连接锅炉和水加热器或贮水
一、填空题(20分) 1.传感器由（敏感元件，转换元件，基本转换电路）三部分组成。 2.在选购线性仪表时，必须考虑应尽量使选购的仪表量程为欲测量的（1.5 ） 倍左右为宜。 3.灵敏度的物理意义是（达到稳定工作状态时输出变化量与引起此变化的输入变化量之比。） 4. 精确度是指（测量结果中各种误差的综合，表示测量结果与被测量的真值之间的一致程度。） 5．为了测得比栅距W更小的位移量，光栅传感器要采用（细分）技术。 6.热电阻主要是利用电阻随温度升高而（增大）这一特性来测量温度的。 7.传感器静态特性主要有（线性度，迟滞，重复性，灵敏度）性能指标来描述。 8.电容传感器有三种基本类型，即(变极距型电容传感器、变面积型电容传感器, 变介电常数型电容传感器) 型。 9.压电材料在使用中一般是两片以上在,以电荷作为输出的地方一般是把压电元件（并联）起来，而当以电压作为输出的时候则一般是把压电元件（串联)起来 10.压电式传感器的工作原理是：某些物质在外界机械力作用下，其内部产生机械压力，从而引起极化现象，这种现象称为（顺压电效应）。相反，某些物质在外界磁场的作用下会产生机械变形，这种现象称为（逆压电效应）。 11. 压力传感器有三种基本类型，即（电容式，电感式，霍尔式）型. 12.抑制干扰的基本原则有（消除干扰源，远离干扰源，防止干扰窜入）. 二、选择题（30分,每题3分）1、下列( )不能用做加速度检测传感器。D.热电偶 2、将超声波（机械振动波）转换成电信号是利用压电材料的( ).C．压电效应 3、下列被测物理量适合于使用红外传感器进行测量的是（）. C．温度 4、属于传感器动态特性指标的是（）.D．固有频率 5、对压电式加速度传感器，希望其固有频率( ).C.尽量高些 6、信号传输过程中，产生干扰的原因是( )C.干扰的耦合通道 7、在以下几种传感器当中( )属于自发电型传感器.C、热电偶 8、莫尔条纹光栅传感器的输出是( ).A.数字脉冲式 9、半导体应变片具有( )等优点.A.灵敏度高 10、将电阻应变片贴在( )上，就可以分别做成测力、位移、加速度等参数的传感器. C.弹性元件 11、半导体热敏电阻率随着温度上升，电阻率( ).B.迅速下降 12、在热电偶测温回路中经常使用补偿导线的最主要的目的是( ). C、将热电偶冷端延长到远离高温区的地方 13、在以下几种传感器当中( ABD 随便选一个)不属于自发电型传感器. A、电容式 B、电阻式 C、热电偶 D、电感式 14、( )的数值越大,热电偶的输出热电势就越大.D、热端和冷端的温差 15、热电阻测量转换电路采用三线制是为了( B、减小引线电阻的影响). 16、下列( )不能用做加速度检测传感器.B.压电式 三、简答题（30分） 1.传感器的定义和组成框图？画出自动控制系统原理框图并指明传感器在系统中的位置和
福建农林大学函授考试试卷（A）卷 学年第学期 课程名称：建筑给排水工程考试时间 建筑工程技术专业年级班学号姓名 一、单项选择题（每小题1分，共10分） 1下述不是水质污染的原因是( C )。 A、贮水池管道不当 B、贮水箱的制作材料或防腐材料不当 C、在空气湿度较高的房间设给水管道 D、非饮用水或其他液体倒入生活给水系统 2热水的水温与（ D ）无关。 A、热水使用要求 B、加热设备的热源 C、水质 D、热水供应时间3开水管道应选用许用温度大于（ B ）管材。 A、100 oC的镀锌钢管 B、100 oC的铜管 C、90 oC的聚丁烯PH管 D、60 oC的聚丙烯PP-R管 4消防电梯的井底应设置排水设施，排水井的容量不应小于（ B ）m3。A、1 B、2 C、3 D、4 5排水系统设计的最基本要求是（ A ）。 A、将污废水迅速畅通排至室外 B、排水噪声低 C、防止有毒有害气体进入室内 D、管道布置合理 6、关于建筑屋面雨水排水设计，下列叙述错误的是（ D ）。 A、高层建筑屋面雨水排水系统宜按重力流设计 B、长天沟外排水宜按压力流设计 C、工业厂房、库房、公共建筑的大型屋面雨水宜按重力流设计
D、檐沟外排水宜按重力流设计 7、一般建筑的重力流屋面雨水排水工程与溢流设施的总排水能力不应（ B ）重现期的雨水量。 A、2~5年 B、10年 C、50年 D、100年 8、居住小区室外排水管道的计算确定方法是（ B ） A、按最大小时排水量和规定的流速公式计算确定 B、按最大日平均时排水量和规定的流速公式确定 C、按小区内建筑物的排水当量总数计算确定管径 D、按设计秒流量计算确定管径 9、中水系统不包括（ D ）。 A 、原水系统 B 、处理系统C、供水系统D、排水系统 10、游泳池和水上游乐池的池水使用瓶装氯气消毒时，氯气必须采用（ C ）投加方式。 A、正压自动 B、气泵 C、负压自动 D、手动 二、填空题（每个空格1分，共20分） 1、给水管网是指建筑物内水平干管、立管和横支管。 2、流速式水表按翼轮构造不同分为旋翼式和螺翼式。 3、消防系统按灭火范围和设置的位置可分为室内消防系统与 室外消防系统。 4、室外消火栓的保护半径不应超过、150 米，间距不应超过120 米。 5、二氧化碳灭火系统按灭火方式分为化全淹没灭火方式和局部施用灭火方式。 6、建筑内部排水定额有两种，一种是以每人每日为标准，另一种是以卫生器具为标准。 7、屋面雨水排水系统按管内水流情况可分为重力流雨水排水系统和压力流雨水排水系统。 8、根据热水加热方式不同，可分为直接加热方式和间接加热方式。 9、游泳池循环给水方式有顺流式、逆流式和混合式三类。
传感器原理及其应用习题 第1章传感器的一般特性 一、选择、填空题 1、衡量传感器静态特性的重要指标是_灵敏度______、__线性度_____、____迟滞___、___重复性_____ 等。 2、通常传感器由＿＿敏感元件＿＿、＿＿转换元件＿＿＿＿、＿转换电路＿＿＿＿三部分组成，是能把外界＿非电量＿转换成＿＿＿电量＿＿＿的器件和装置。 3、传感器的＿＿标定＿＿＿是通过实验建立传感器起输入量与输出量之间的关系，并确定不同使用条件下的误差关系。 4、测量过程中存在着测量误差，按性质可被分为粗大、系统和随机误差三类，其中随机误差可以通过对多次测量结果求平均的方法来减小它对测量结果的影响。 5、一阶传感器的时间常数τ越__________, 其响应速度越慢;二阶传感器的固有频率ω0越_________, 其工作频带越宽。 6、按所依据的基准直线的不同，传感器的线性度可分为、、、。 7、非线性电位器包括和两种。 8、通常意义上的传感器包含了敏感元件和（C ）两个组成部分。 A. 放大电路 B. 数据采集电路 C. 转换元件 D. 滤波元件 9、若将计算机比喻成人的大脑，那么传感器则可以比喻为(B )。 A．眼睛 B. 感觉器官 C. 手 D. 皮肤 10、属于传感器静态特性指标的是（D ） A.固有频率 B.临界频率 C.阻尼比 D.重复性 11、衡量传感器静态特性的指标不包括（ C ）。
A. 线性度 B. 灵敏度 C. 频域响应 D. 重复性 12、下列对传感器动态特性的描述正确的是（） A 一阶传感器的时间常数τ越大, 其响应速度越快 B 二阶传感器的固有频率ω0越小, 其工作频带越宽 C 一阶传感器的时间常数τ越小, 其响应速度越快。 D 二阶传感器的固有频率ω0越小, 其响应速度越快。 二、计算分析题 1、什么是传感器？由几部分组成？试画出传感器组成方块图。 2、传感器的静态性能指标有哪一些，试解释各性能指标的含义。 作业3、传感器的动态性能指标有哪一些，试解释各性能指标的含义 第2章电阻应变式传感器 一、填空题 1、金属丝在外力作用下发生机械形变时它的电阻值将发生变化，这种现象称__应变_____效应；半导体或固体受到作用力后_电阻率______要发生变化，这种现象称__压阻_____效应。直线的电阻丝绕成敏感栅后长度相同但应变不同，圆弧部分使灵敏度下降了，这种现象称为____横向___效应。 2、产生应变片温度误差的主要因素有＿电阻温度系数的影响、＿试验材料和电阻丝材料的线性膨胀系数的影响＿。 3、应变片温度补偿的措施有＿＿＿电桥补偿法＿、＿应变片的自补偿法、＿、。 4. 在电桥测量中，由于电桥接法不同，输出电压的灵敏度也不同，_全桥__接法可以得到最大灵敏度输出。 5. 半导体应变片工作原理是基于压阻效应，它的灵敏系数比金属应变片的灵敏系数大十倍 6．电阻应变片的配用测量电路采用差动电桥时，不仅可以消除线性误差同时还能起到温度补偿
传感器原理考试试题 1、有一温度计，它的量程范围为0--200℃，精度等级为0.5级。该表可能出现的最大误差为__±1℃______，当测量100℃时的示值相对误差为_±%1_______。 2、传感器由___敏感元件___ 转换元件_、______测量电路_三部分组成 3、热电偶的回路电势由_接触电势、温差电势_两部分组成，热电偶产生回路电势的两个必要条件是_即热电偶必须用两种不同的热电极构成；热电偶的两接点必须具有不同的温度。。 4、电容式传感器有变面积型、变极板间距型、变介电常数型三种。 5．传感器的输入输出特性指标可分为_静态量_和____动态量_两大类，线性度和灵敏度是传感器的__静态_量_______指标，而频率响应特性是传感器的__动态量_指标。 6、传感器静态特性指标包括__线性度、__灵敏度、______重复性_______及迟滞现象。 7、金属应变片在金属丝拉伸极限内电阻的相对变化与_____应变____成正比。 8、当被测参数A、d或ε发生变化时，电容量C也随之变化，因此，电容式传感器可分为变面积型_、_变极距型_和_变介质型三种。 9、纵向压电效应与横向压电效应受拉力时产生电荷与拉力间关系分别为 F y。 和q y=?d11a b 10、外光电效应器件包括光电管和光电倍增管。 1、何为传感器的动态特性？动态特性主要的技术指标有哪些？ （1）动态特性是指传感器对随时间变化的输入量的响应特性； （2）动态指标：对一阶传感器：时间常数；对二阶传感器：固有频率、阻尼比。
2、传感器的线性度如何确定？拟合直线有几种方法？ 传感器标定曲线与拟合直线的最大偏差与满量程输出值的百分比叫传感器的线性度；。 四种方法：理论拟合，端基连线拟合、过零旋转拟合、最小二乘法拟合。 3、应变片进行测量时为什么要进行温度补偿？常用的温度补偿方法有哪些？ （1）金属的电阻本身具有热效应，从而使其产生附加的热应变； （2）基底材料、应变片、粘接剂、盖板等都存在随温度增加而长度应变的线膨胀效应，若它们各自的线膨胀系数不同，就会引起附加的由线膨胀引起的应变；常用的温度补偿法有单丝自补偿，双丝组合式自补偿和电路补偿法。 4、分布和寄生电容对电容传感器有什么影响？一般采取哪些措施可以减小其影响？ 寄生电容器不稳定，导致传感器特性不稳定，可采用静电屏蔽减小其影响，分布电容和传感器电容并联，使传感器发生相对变化量大为降低，导致传感器灵敏度下降，用静电屏蔽和电缆驱动技术可以消除分布电容的影响。 5、热电偶测温时为什么要进行冷端补偿？冷端补偿的方法有哪些？ 答：热电偶热电势的大小是热端温度和冷端的函数差，为保证输出热电势是被测温度的单值函数，必须使冷端温度保持恒定；热电偶分度表给出的热电势是以冷端温度0℃为依据，否则会产生误差。因此，常采用一些措施来消除冷锻温度变化所产生的影响，如冷端恒温法、冷端温度校正法、补偿导线法、补偿电桥法。 三、计算题 1、下图为圆形实芯铜试件，四个应变片粘贴方向为R1、R4 轴向粘贴，R 2、R3 圆周向粘贴，应变片的初始值R1=R2=R3=R4=100Ω，灵敏系数k=2，铜试件的箔 松系数μ= 0.285，不考虑应变片电阻率的变化，当试件受拉时测得R1 的变化Δ R1 = 0.2Ω。如电桥供压U = 2V，试写出ΔR2、ΔR3、ΔR4 输出U0（15分）
《传感器与检测技术》试题1 班级_______ 姓名学号成绩 一、填空:(20分) １、测量系统得静态特性指标主要有 。(2分) 2、霍尔元件灵敏度得物理意义就就是 。（2分) ３、光电传感器得理论基础就就是光电效应。通常把光线照射到物体表面后产生得光电效应分为三类。第一类就就是利用在光线作用下 效应,这类元件有；第二类就就是利用在光线作用下效应，这类元件有;第三类就就是利用在光线作用下效应，这类元件有。 4、热电偶所产生得热电动势就就是电动势与电动势组成得,其表达式为E ab(T，Ｔ0）= 。在热电偶温度补偿中补偿导线法(即冷端延长线法)就就是在与之间,接入，它得作用。 5、压磁式传感器得工作原理就就是:某些铁磁物质在外界机械力作用
下,其内部产生机械压力,从而引起,这种现象称为。相反,某些铁磁物质在外界磁场得作用下会产生，这种现象称为。(2分) 6、变气隙式自感法感器,当街铁移动靠近铁心时,铁心上得线圈电感量(①增加②减小③不变)（2分) 7、仪表得精度等级就就是用仪表得(①相对误差②绝对误差 ③引用误差)来表示得。(2分) 8、电容传感器得输入被测量与输出被测量间得关系,除（①变面积型②变极距型③变介电常数型）外就就是线性得。（２分) 9、电位器传器得（线性)，假定电位器全长为Ｘｍax, 其总电阻为R max，它得滑臂间得阻值可以用Ｒｘ＝(①Ｘｍax／x R max,②x/X max R mａx,③X maｘ/ＸＲmaｘ④X/X maxＲmaｘ)来计算,其中阻灵敏度Ｒr=(①２p（ｂ+h）/Ａt, ② 2pＡt/b+h, ③ 2Ａ(ｂ+b)／pt，④２Atp(b＋ｈ)）。(４分) 二、用镍铬━镍硅热电偶测量某低温箱温度，把热电偶直接与电位差计相连接。在某时刻,从电位差计测得热电动势为－1、19ｍV,此时电位差计所处得环境温度为15℃,试求该时刻温箱得温度就就是多少摄氏度?(20分) 镍铬-镍硅热电偶分度表
《建筑给水排水工程》 模拟考试试题（A） 班级：姓名：学号：授课教师： 一、填空（每空1分，共计15分） 1、给水铸铁管有（承插）连接和（法兰）连接两种方法。 2、室内热水供应系统的第二循环系统指的是（热水配水管网）系统。 3、在用水量较均匀时，水表口径应以安装水表管段的（设计流量）流量不大于水表的（额定流量）流量来确定。 4、（水泵接合器）是连接消防车向室内消防给水系统加压供水的装置。 5、建筑给水包括（小区）给水和（建筑内部）给水两部分。 6、存水弯有（P）型、（S）型和（瓶）型3种类型。 7、建筑内部生活排水管道的坡度有（标准）和（最小）两种。 8、（引入管）是连接室内外给水管道的联络管，其穿越建筑物承重墙或基础时应（预留孔洞）。 二、解释概念（每个2分，共计10分） 1、中水：水质界于给水与排水之间的水，是将废水收集起来经适当处理后回用于器具的冲洗，浇洒绿地和浇洒道路等方面。 2、竖向分区：竖向分区是指人为把高层建筑分为几个区域，每个区域分别有各自的管道系统和设备，防止最低处管道和器具超压。 3、给水当量：把一个污水盆上的配水龙头的额定流量0.2L/s作为一个给水当量，其它器具的当量以此折算。 4、流出压力：卫生器具为获得额定流量而需要的最小压力值。 5、间接排水：器具排水管不直接与排水支管相连，而有一段空气间隔的排水方式称为间接排水。 三、判断并改错（每个2分，共计10分） 1、只要有一个大便器连接的管路，其管径最小值为DN100。（对） 2、生活水箱的出水管管底应高出箱内底，主要是为了保证有足够的静水压力（改为：主要是为了保证水箱底的杂质不至于进入管道系统中）。（错） 3、排水管道及合流制管道与生活给水管道交叉时，应敷设在给水管道的下面。（对） 4、室内热水供应系统回水横干管的水流方向与坡向均相反（改为：相同）。（错） 5、消防水箱应贮存5min（改为：10min）的消防用水量。（错） 四、简答题（共计45分） 1、画出带旁通管的水表节点示意图。（5分） 2、什么叫充满度？室内排水系统的充满度设计成满流状态还是非满流状态？（4分） 水深h与管径d的比值，即h/d叫充满度。（2分）室内排水系统的充满度设计成非满流状态。（2分） O，市政资用水头为0.2Mpa，不允许从市政管网直接 3、某建筑室内用水量不均匀，所需水压为26mH 2 抽水，试选择给水方式，并绘出示意图，说明其优、缺点。（10分） 选择水池、水泵和水箱三者联合工作的给水方式。（2分） 优点：停水停电可延时供水，水泵效率高；（2分） 缺点：系统复杂，投资大，管理不便，有贮水设备易产生二次污染。（2分） 4、容积式水加热器的特点及适用条件是什么？（6分） 容积式水加热器的特点：具有较大的贮存和调节能力，被加热水通过时的压力损失较小，用水点处压力变化平稳，出水水温较稳定，对温度自动控制的要求较低，管理比较方便。但该加热器中，被加热水流速缓慢，传热系数小，热交换效率低，且体积庞大占用过多的建筑空间。（4分） 适用条件：适用于用热水量不均匀的建筑。（2分） 5、如何进行室内给水系统所需水压值的估算？（3分） 估算法：按建筑层数估算：一层10mH2O 二层12 mH2O 三层及三层以上每增加一层，增加4
测验1 一、单项选择题 １、传感器的线性范围愈宽，表明传感器工作在线性区域内且传感器的 (分数：2分) ?Ａ．工作量程愈大?B. 工作量程愈小?Ｃ. 精确度愈高 D. 精确度愈低 标准答案是:Ａ。您的答案是：A 2、属于传感器静态特性指标的是 (分数：2分） A．固有频率 B. 灵敏度 C．阻尼比?Ｄ. 临界频率 标准答案是:B。您的答案是：B 3、封装在光电隔离耦合器内部的是?（分数：2分）?A. 两个发光二极管?B. 两个光敏二极管?C. 一个光敏二极管和一个光敏三极管 D. 一个发光二极管和一个光敏二极管 标准答案是：D。您的答案是：Ｄ ４、适合在爆炸等极其恶劣的条件下工作的压力传感器是 (分数:2分) ?A. 霍尔式?B. 涡流式 C. 电感式 D．电容式 标准答案是:B。您的答案是：B ５、当某晶体沿一定方向受外力作用而变形时，其相应的两个相对表面产生极性相反的电荷,去掉外力时电荷消失,这种现象称为 （分数：２分)?A. 压阻效应?Ｂ．应变效应 C. 霍尔效应 D．压电效应 标准答案是：Ｄ。您的答案是:D 6、热电偶式温度传感器的工作原理是基于（分数：２分) ?A. 压电效应?B．热电效应 C. 应变效应 D. 光电效应 标准答案是:B。您的答案是：B 7、矿灯瓦斯报警器的瓦斯探头属于 (分数:2分）?A. 气敏传感器?Ｂ. 水份传感器 Ｃ. 湿度传感器?D. 温度传感器 标准答案是:A。您的答案是:A 8、高分子膜湿度传感器用于检测（分数：2分) Ａ. 温度 B. 温度差? C. 绝对湿度? D. 相对湿度 标准答案是:D。您的答案是:D 9、下列线位移传感器中，测量范围最大的类型是 (分数:２分)?A. 自感式 Ｂ. 差动变压器式 Ｃ．电涡流式?D. 变极距电容式 标准答案是：B。您的答案是:B 10、 ADC０8０4是八位逐次逼近型的（分数:2分） A．数/模转换器?B. 模/数转换器 C. 调制解调器?Ｄ. 低通滤波器
测验1 一、单项选择题 1、传感器的线性范围愈宽，表明传感器工作在线性区域内且传感器的（分数：2分） A. 工作量程愈大 B. 工作量程愈小 C. 精确度愈高 D. 精确度愈低 标准答案是：A。您的答案是：A 2、属于传感器静态特性指标的是（分数：2分） A. 固有频率 B. 灵敏度 C. 阻尼比 D. 临界频率 标准答案是：B。您的答案是：B 3、封装在光电隔离耦合器内部的是 （分数：2分） A. 两个发光二极管 B. 两个光敏二极管 C. 一个光敏二极管和一个光敏三极管 D. 一个发光二极管和一个光敏二极管 标准答案是：D。您的答案是：D 4、适合在爆炸等极其恶劣的条件下工作的压力传感器是（分数：2分） A. 霍尔式 B. 涡流式 C. 电感式 D. 电容式 标准答案是：B。您的答案是：B 5、当某晶体沿一定方向受外力作用而变形时，其相应的两个相对表面产生极性相反的电荷，去掉外力时电荷消失，这种现象称为 （分数：2分） A. 压阻效应 B. 应变效应 C. 霍尔效应 D. 压电效应 标准答案是：D。您的答案是：D 6、热电偶式温度传感器的工作原理是基于（分数：2分） A. 压电效应 B. 热电效应 C. 应变效应 D. 光电效应 标准答案是：B。您的答案是：B
7、矿灯瓦斯报警器的瓦斯探头属于（分数：2分） 气敏传感器A. 水份传感器B. 湿度传感器C. 温度传感器D. AA。您的答案是：标准答案是：分）（分数：28、高分子膜湿度传感器用于检测 温度A. 温度差B. C. 绝对湿度 D. 相对湿度 标准答案是：D。您的答案是：D 9、下列线位移传感器中，测量范围最大的类型是（分数：2分） A. 自感式 B. 差动变压器式 C. 电涡流式 D. 变极距电容式 标准答案是：B。您的答案是：B 10、 ADC0804是八位逐次逼近型的（分数：2分） A. 数/模转换器 B. 模/数转换器 C. 调制解调器 D. 低通滤波器 标准答案是：B。您的答案是：B 11、热电偶的热电动势包括（分数：2分） A. 接触电势和温差电势 B. 接触电势和非接触电势 C. 非接触电势和温差电势 D. 温差电势和汤姆逊电势 标准答案是：A。您的答案是：A 12、为了进行图像处理，应当先消除图像中的噪声和不必要的像素，这一过程称为（分数：2分） A. 编码 B. 压缩 C. 前处理 D. 后处理 标准答案是：C。您的答案是：C 测验2 一、单项选择题 1、热敏电阻式湿敏元件能够直接检测（分数：2分） A. 相对湿度
第一章检测技术的基本概念 一、填空题： 1、传感器有、、组成 2、传感器的灵敏度是指稳态标准条件下，输出与输入的比值。 3、从输出曲线看，曲线越陡，灵敏度。 4、下面公式是计算传感器的。 5、某位移传感器的输入变化量为5mm，输出变化量为800mv，其灵敏度为。 二、选择题： 1、标准表的指示值100KPa，甲乙两表的读书各为 KPa和 KPa。它们的绝对误差为。 A 和 B 和 C 和 2、下列哪种误差不属于按误差数值表示。 A绝对误差 B相对误差 C随机误差 D引用误差 3、有一台测量仪表，其标尺范围0—500 KPa，已知绝对误差最大值 P max=4 KPa，则该仪表的精度等级。 A 级 B 级 C 1级 D 级 4、选购线性仪表时，必须在同一系列的仪表中选择适当的量程。应选购的仪表量程为测量值的 倍。 A3倍 B10倍 C 倍 D 倍 5、电工实验中，常用平衡电桥测量电阻的阻值，是属于测量， 而用水银温度计测量水温的微小变化，是属于测量。 A偏位式 B零位式 C 微差式 6、因精神不集中写错数据属于。 系统误差 B随机误差 C粗大误差 7、有一台精度级，测量范围0—100 KPa，则仪表的最小分格。 A45 B40 C30 D 20 8、重要场合使用的元件或仪表，购入后进行高、低温循环老化试验，目的是为了。 A提高精度 B加速其衰老 C测试其各项性能指标 D 提高可靠性 9、传感器能感知的输入量越小，说明越高。 A线性度好 B迟滞小 C重复性好 D 分辨率高 三、判断题 1、回差在数值上等于不灵敏度 ( ) 2、灵敏度越大，仪表越灵敏（） 3、同一台仪表，不同的输入输出段灵敏度不同（） 4、灵敏度其实就是放大倍数（） 5、测量值小数点后位数越多，说明数据越准确（） 6、测量数据中所有的非零数字都是有效数字（） 7、测量结果中小数点后最末位的零数字为无效数字（） 四、问答题 1、什么是传感器的静态特性，有哪些指标。 答：指传感器的静态输入、输出特性。有灵敏度、分辨力、线性度、迟滞、稳定性、电磁兼容性、可靠性。
哈尔滨工程大学继续教育学院 高层建筑给水排水工程考试题库 一、填空题（本题共10题，每小题1分共10分）30题 1、建筑给水管道根据安装位置和起的作用不同分为给水干管，给水立管，给水支管。 2、自动喷水灭火系统喷头布置形式一般有正方形布置，长方形布置，菱形布置。 3、高层建筑给水方式分为串联给水方式，并联给水方式，减压给水方式。 4、建筑内埋地敷设的生活给水管与排水管之间的最小净距，平行埋设时不小于0.50m；交叉埋设时不小于0.15m；且给水管应布置在排水管的上面。 5、在高层建筑中，塑料排水立管明设且管径大于等于110mm时，在立管穿越楼层处应设阻火装置或阻火圈。 6、伸顶通气管管径与排水立管管径相同。但在最冷月平均气温低于-13℃的地区，应在室内平顶或吊顶以下0.3m处将管径放大一级。 7、建筑物雨水管道应单独设置，在缺水或严重缺水地区宜设置雨水贮存池。 8.高层建筑物的室内消火栓系统是指10层以上的住宅建筑，高度大于24 米的其他民用建筑和公共建筑的室内消火栓系统。9.建筑内排水系统按排除的污、废水种类不同，可分为以下三类，即
生活排水系统、工业废水排水系统、屋面雨雪水排水系统。 10.屋面雨水内排水系统由天沟、雨水斗、连接管、悬吊管、立管、排出管、埋地干管和检查井组成。 11.自动喷水灭火系统由水源、加压贮水设备、喷头、管网、报警装置等组成。 12.建筑消火栓给水系统一般由水枪、水带、消火栓、消 防管道、消防水池、高位水箱和水泵接合器及增压水泵等组成。 13.建筑内排水通气管系统的作用主要是____排除臭气、保持气压稳定__、__补充新鲜空气_____、____降低噪音___。 14.化粪池是一种具有结构简单、便于管理、不消耗动力、和____造价低___等优点。局部处理生活污水的构筑物。 15.自动喷水灭火系统管道水力常见的计算方法有：作用面积法和特性系数法。 16.某由市政管网供水的住宅楼，管网服务压力为0.2MPa时，可供水至__四_层楼。 17、自动喷水灭火系统的报警装置主要有__水流指示器__、_压力开关__、__水力警铃_。 18.排水横管水力计算设计要素充满度、自净流速、管道坡度、最小管径 19.在高层建筑中常采用特殊单立管排水通气系统，其中有____苏维托，汽水分离汽水混合___. 20.高层建筑内给水系统由---引入管—水表节点—升压和贮水设备—管网—给
试题A 一、填空（本题共39分，每空分） 1、传感器由、、三部分组成。 2、在选购线性仪表时，必须考虑应尽量使选购的仪表量程为欲测量 的倍左右为宜。 3、有一温度计，它的量程范围为0∽200℃，精度等级为级。该表可能出现的最 大误差为，当测量100℃时的示值相对误差为。 4、利用热敏电阻对电动机实施过热保护，应选择型热敏电阻。 5、在压电晶片的机械轴上施加力,其电荷产生在。 6、霍尔元件采用恒流源激励是为了。 7、用水银温度计测量水温,如从测量的具体手段来看它属于测量。 8、已知某铜热电阻在0℃时的阻值为50Ω，则其分度号是，对于镍铬- 镍硅热电偶其正极是。 9、压电材料在使用中一般是两片以上，在以电荷作为输出的地方一般是把压电 元件起来，而当以电压作为输出的时候则一般是把压电元件 起来。 10、热电阻主要是利用电阻随温度升高而这一特性来测量温度的。 11、自动检测系统中常用的抗电磁干扰技术有、、 、、等。 12、金属电阻的是金属电阻应变片工作的物理基础。 13、电磁干扰的形成必须同时具备的三项因素是、、。 14、在动圈式表头中的动圈回路中串入由NTC组成的电阻补偿 网络，其目 的是为了。 二、选择题（本题共30分，每题2分） 1、在以下几种传感器当中属于自发电型传感器。 A、电容式 B、电阻式 C、热电偶 D、电感式 2、的数值越大,热电偶的输出热电势就越大。 A、热端直径 B、热电极的电导率 C、热端和冷端的温度 D、热端和冷端的温差 3、在电容传感器中，若采用调频法测量转换电路，则电路中。 A、电容和电感均为变量 B、电容是变量，电感保持不变 C、电感是变量，电容保持不变 D、电容和电感均保持不变 4、在仿型机床当中利用电感式传感器来检测工件尺寸，该加工检测装置是采用 了 测量方法。 A、微差式 B、零位式 C、偏差式 5、热电阻测量转换电路采用三线制是为了 A、提高测量灵敏度 B、减小引线电阻的影响 C、减小非线性误差 D、提高电磁兼容性 6、汽车衡所用的测力弹性敏感元件是。 A、实心轴 B、弹簧管 C、悬臂梁 D、圆环 7、在热电偶测温回路中经常使用补偿导线的最主要的目的是。 A、补偿热电偶冷端热电势的损失 B、起冷端温度补偿作用 C、将热电偶冷端延长到远离高温区的地方 D、提高灵敏度 8、考核计算机的电磁兼容是否达标是指。 A、计算机能在规定的电磁干扰环境中正常工作的能力 B、该计算机不产生超出规定数值的电磁干扰 C、两者必须同时具备 10、在实验室中测量金属的熔点时,冷端温度补偿采用。 A、冰浴法 B、仪表机械零点调整法 C、计算修正法 11、自感传感器或差动变压器采用相敏检波电路最重要的目的是为了。 A、提高灵敏度 B、将输出的交流信号转换为直流信号
姓名: 学号: 建筑给排水课堂练习题( 一、填空题 1.建筑给水和热水供应管材常用的有塑料管、复合管、铜管（铸铁管、不锈钢管）、钢管。其中塑料管的连接方式有电热熔焊接、承插粘接、法兰连接、螺纹连接及夹紧式、卡箍式连接。 2.热水供应系统，按热水供应范围大小分局部热水供应系统、集中热水供应系统、区域 性热水供应系统。 3.建筑给水系统的组成主要包括水源引入管、水表节点、给水管网、配水装 置和用水设备、给水附件及给水局部处理设施、增压设施等 4.高层建筑物的室内消火栓系统是指10层以上的住宅建筑，高度大于24 米的其他民用建筑和 公共建筑的室内消火栓系统。 5.建筑内排水系统按排除的污、废水种类不同，可分为以下三类，即生活排水系统、工业 废水排水系统、屋面雨雪水排水系统。 6.屋面雨水内排水系统由天沟、雨水斗、连接管、悬吊管、立管、排出管、 埋地干管和检查井组成。 7.建筑给水系统的组成包括水源，引入管、水表节点、给水管网、配水装置和用水设备、给水附件及给水局部处理设施和增压储水设备等。 8.屋面雨雪水排放按雨水管道布置类可分为外排水、内排水、混合排水 . 9.室内给水管的安装顺序：一般是先安装引入管、室内干管、立管、支管。 10.水箱上的配管有进水管、出水管、溢流管、放空管、信号管。 11.室内排水系统的主要组成部分由卫生器具和生产设备受水器、排水管道、通 气管道、清通设备、提升设备、污水局部处理构筑物。. 12.热水加热的方式有直接加热和间接加热。 13.屋面雨水外排水系统分为: 檐沟外排水和天沟外排水系统。 14.水表的作用是计量水量。流速式水表的工作原理是管径一定时，流速与流量成正比，并 利用水流带动水表叶轮的转速来指示水量的。 15.对于住宅的生活给水，可按建筑物的层数粗略地估计自地面算起的最小保证水压值，层数为一层 时10 米，两层时12 米，以后每增加一层需增加4 米，那么五层楼所需水压为24 米。 16.在选择水表时，应根据室内给水管网的设计流量不超过水表的额定流量来选择水表的口径。 17.排水系统中，检查口安装在立管上，清扫口安装在横管上。 18.水箱的作用：贮水；升压；减压；稳压 19.给水管道的防护主要包括：防腐、防冻、防露、防漏、防振等。 20.控制附件：截止阀、闸阀、蝶阀、止回阀、浮球阀、减压阀安全
参考资料 一、填空题 1、变间隙型电容传感器做成差动结构以后，灵敏度变为原来的 1 倍。 2、补偿导线法常用作热电偶的冷端温度补偿，它的理论依据是中间 温度定律。 3、传感器是将被测非电物理量转换为电量 的装置。 4、半导体材料受到外力的作用，电阻率发生变化的现象叫压阻 效应。 5、光在光纤中传播是基于光的全反射现象。 6、光电池是基于光生伏特效应工作的光电器件，作为测 量元件适宜用作电流源（电压/电流）。 7、传感器的动态特性决定了它能测量的被测信号测量范围。 8、为克服导线电阻对测量造成影响，热电阻通常采用电桥式三线 制 接法。 9、差动变压器在零位移时的输出电压称为零点残余电压， 它是由于两个次级线圈电气参数与几何尺寸不对称，以及磁性材料的非 线性问题引起的。 10、霍尔元件所采用的材料为半导体。 11、红外辐射的物理本质是热辐射，物体温度越高则波长 越短。 12、已知压力表的量程为30Mpa，最大绝对误差为0.3Mpa，则该压力表 的精度为 1 级。 13、变气隙厚度式单线圈电感传感器的初始间隙越小，则灵敏度越 高。 14、按表达式对误差进行分类，可将误差分为绝对误差、相 对误差
和引用误差。 15、光敏电阻是基于内光电效应的光电器件。 16、热电阻的阻值会随温度的升高而变大。 17、热电偶中产生的热电势由接触电势和温差电势组成。 18、压电式传感器测量电路中前置放大器的作用有两个：一是阻抗 变换，二是放大压电式传感器输出的微弱信号。 19、光敏二极管在电路中一般是处于反向工作的状态。 20、数值孔径是衡量光纤集光性能的主要参数。 21、光电开关和光电断续器都是由红外线发射元件和光 敏接收元件组成的。 22、在热电偶回路中加入第三种导体材料时，如果两接点的温度相同， 则对整个回路中的热电势无影响。这是热电偶基本定律的中间导体定律。 二、1、光敏三极管工作时（ A ）。 A、基极开路、集电结反偏、发射结正偏 B、基极开路、集电结正偏、发射结反偏 C、基极接电信号、集电结正偏、发射结反偏 D、基极接电信号、集电结反偏、发射结正偏 2、以下说法不正确的是（B ） A、石英晶体沿光轴方向受力时不产生压电效应。 B、光敏二极管在不受光照时处于导通状态。 C、测量结果与其约定真值之差即为误差。 D、对于金属导体材料，其压阻效应极小，而对于半导体材料，其几何效应较小。 3、以下属于有源型的传感器是（ D ） A、应变片 B、电容式传感器 C、差动变压器 D、热电偶
