《计算机操纵技术基础》复习资料

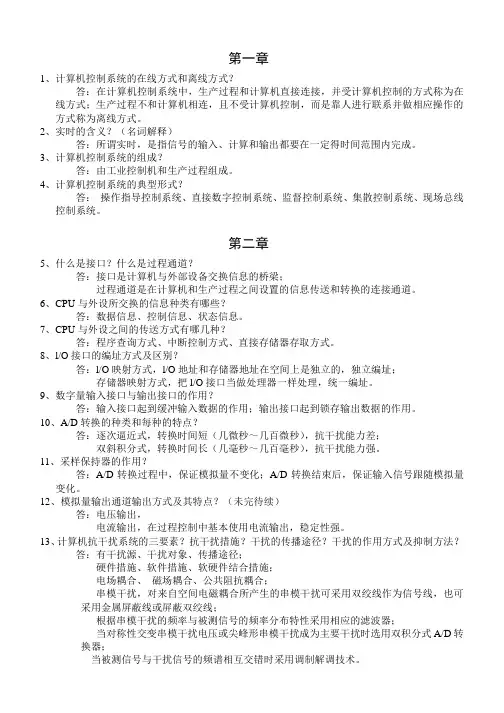

第一章绪论
自动操纵系统：在没有人参与的情况下，通过操纵器使生产过程自动地按照预定规律运行的系统。
开环操纵系统：指无被控量反馈的操纵系统，即需要操纵的是被控对象的某一量，而测量的只是给定信号，被控量关于操纵作用没有任何阻碍的系统。
闭环操纵系统：指有被被控量反馈的操纵系统，即系统的输出信号沿反馈通道又回到系统的输入端，构成闭合通道的系统。
典型工业生产过程：连续过程（流体）、离散过程（固体）、批量过程（连续过程和离散过程交替进行）。
计算机操纵系统：利用计算机（通常称为工业操纵计算机，简称工业操纵机）来实现生产过程自动操纵的系统。
计算机操纵系统的组成：计算机（工业操纵机）和生产过程。工业操纵机是指按生产过程操纵的特点和要求而设计的计算机，包括硬件和软件。硬件包括主机板、内部总线和外部总线、人机接口、磁盘系统、通信接口、输入输出通道。软件包括系统软件和应用软件，系统软件包括实时多任务操作系统、引导程序、调度执行程序，应用软件是系统设计人员针对某个生产过程而编制的操纵和治理程序，包括过程输入程序、过程操纵程序、过程输出程序、人机接口程序、打印显示程序和公共子程序等。生产过程包括被控对象和测量变送、执行机构、电气开关等
装置。
计算机操纵系统的工作原理：①实时数据采集：对来自测量变送装置的被控量的瞬时值进行检测和输入。②实时操纵决策：对采集到的被控量进行分析和处理，并按已定的操纵规律，决定将要采取的操纵行为。③实时操纵输出：依照操纵决策，适时地对执行机构发出操纵信号，完成操纵任务。
计算机操纵系统的工作过程：测量、计算、操纵、治理。
在线方式：生产过程和计算机直接连接，并受计算机操纵的方式称为在线方式或联机方式；
离线方式：生产过程不和计算机相连，且不受计算机操纵，而是靠人进行联系并做相应操作的方式称为离线方式或脱机方式。实时：指信号的输入、计算和输出都要在一定的时刻范围内完成，亦即计算机对输入信息，以足够快的速度进行操纵，超出了那个时刻，就失去了操纵的时机，操纵也就失去了意义。实时的概念不能脱离具体过程，一个在线的系统不一定是一个实时的系统，但一个实时操纵系统必定是在线系统。
计算机操纵系统的典型型式：（1）操作指导操纵系统（DAC）（定义：计算机测得的信号数据，依照一定的操纵算法，计算出供操作人员选择的最优操作条件及操作方案。优点：结构简单，操纵灵活和安全。缺点：开环操纵。由人操作，实时性差，不能操纵多个对象。）（2）直接数字操纵(DDC) （定义：计算机通过模拟量输入通道、开关量输入通道实时采集数据，然后按照一定的操纵规律进行计算，
最后发出操纵信息，并通过模拟量输出通道、开关量输出通道直接操纵生产过程。优点：能够实现自动操纵、多回路操纵，能够灵活的把各种算法施加于生产过程。这种结构是计算机操纵的最差不多结构！）（3）监督操纵系统（SCC）（定义：计算机依照原始工艺信息和其它参数，按照描述生产过程的数学模型或其它方法，自动地改变模拟调节器或以直接数字操纵方式工作的微型机中的给定值，从而使生产过程始终处于最优工况。优点：计算机坏了，模拟仪表能够直接操纵；DDC 计算机能够直接操纵，SCC计算机只是采集，优化；这实际上是一种不存在上下级通信的两级操纵，只存在传递设定值的关系。提高系统的可靠性。缺点：造价高、效益差，现在差不多不用了。）（4）集散操纵系统（DCS）（定义：采纳分散操纵、集中操作、分级治理、分而自治和综合协调的设计原则，把系统从上到下分为分散过程操纵级、集中操作监控级、综合信息治理级，形成分级分布式操纵。特点：①分散过程操纵级：这是最底层，直接和现场操纵点打交道；②集中操作操纵级：集中在操纵室通过显示屏等几种监控、操作③综合信息治理级：实现整个企业的综合信息、治理，要紧执行生产治理和经营治理功能，能够提供治理决策信息。）（5）现场总线操纵系统(FCS)（FCS即新一代分布式操纵系统，采纳“工作站---现场总线智能仪表”二层结构，国际标准统一后，可实现真正的开放式互连系统结构。优点：降低DCS成本，提高可靠性。）（6）综合自动化系统（CIMS\CIPS）（由企业资源信息治理系统、生产执行系统和生产过程操纵系统构成的三层结构，已成为综合自动化系统的整体解决方案。综合自动化系统要紧包
括制造业的计算机集成制造系统和流程工业的计算机集成过程系统。）
计算机操纵系统的进展趋势：(1)操纵系统网络化(2)操纵系统扁平化(3)操纵系统智能化(4)操纵系统综合化。
第二章计算机操纵系统的硬件设计技术
接口：接口是计算机与外部设备交换信息的桥梁，它包括输入接口和输出接口。接口技术：研究计算机与外部设备之间如何交换信息的技术。
过程通道：在计算机和生产过程之间设置的信息传送和转换的连接通道。
总线：所谓总线，确实是计算机各模块之间和传送信息（指令、地址和数据）的一组信号线。
内部总线：又称系统总线，或板极总线、微机总线，是用于微机系统中各插件之间信息传输的通路。内部总线又可分为片级总线和系统总线。片级总线包括数据总线、地址总线、操纵总线等；系统总线包括ISA总线、EISA总线、VESA总线、PCI总线等。
外部总线：又称通信总线，是微机系统之间或微机系统与其他系统之间信息传输的通路。外部总线包括RS-232C、RS-485、IEEE-488等总线。
串行总线：确实是使数据一位一位地进行传输而实现通信的总线。
并行总线：信息以并行方式同时传送。
非平衡电气特性：信号采纳单线传输，以地线作为信号回路，干扰信号直接叠加到信号上，易造成信号传输错误。
平衡电气特性：信号采纳双线（双绞线）传输，即使有干扰信号，也是同时加载到信号传输线的两端，只要传输系统的共模抑制比高，干扰信号可不能造成实质性的阻碍。
ISA：IBM公司推出的基于80286CPU的PC/AT微型计算机所采纳的扩展总线标准确实是ISA总线。
PCI：PCI 是美国SIG集团推出的64位总线。该总线的最高总线频率为33MHz，数据传输为80MB/s(峰值传输率为133MB/s)。
RS-232：是由美国电子工业协会EIA于1969年制定并采纳的一种串行通信接口标准。
RS-232性能特点：（1）距离小于15m；（2）速率小于20Kb/s(目前可达到115Kb/s)；（3）电气特性，逻辑“1”：－3V～－15V；逻辑“0”：＋3V～＋15V；（4）传输距离≤15米；（5）最大负载电容≤2500Pf；（6）波特率≤20kb/s；（7）同意器输入阻抗：3～7kΩ；（8）驱动器输出阻抗≤300Ω；（9）驱动器转换速率≤30V/μs；（10）输出短路电流≤0.5A。（11）对共模干扰信号抵抗较差。
RS-422：RS-422有RS-232进展而来。为改进RS-232通信距离短、速度低的缺点，RS-422定义了一种平衡通信接口，将传输速率提高到10Mb/s，同意在一条平衡总线上连接最多10个同意器。RS-422是一种单机发送、多机同意的单向、平衡传输规范。RS-422的数据信号采纳差分传输方式，也称做平衡传输。它使用一对双绞线进行数据传输。
RS-485：RS-485是RS-422的变型，它与RS-422都采纳平衡差分电路，区不在于RS-485为半双工工作方式，因而能够采纳一对平衡差分信号线来连接。
RS-485性能特性：（1）距离小于1200m；（2）速率到100Kbit/s；（3）电气特性，逻辑“1”：－2V～－6V；逻辑“0”：＋2V～＋6V；（4）传输距离≤1200米；（5）波特率≤10Mb/s；（6）同意器输入阻抗≥4kΩ；（7）节点数，1发10收；（8）抗干扰能力，共模抑制比高，干扰信号可不能造成实质性的阻碍。
USB:称为通用串行总线，是由Compaq、DEC、IBM、Intel、Microsoft、NEC和NT 七大共同推出的新一代接口标准。它是一种连接外部设备的机外总线。USB的要紧性能特点：（1）具有热插拔功能；（2）USB采纳“级联”方式连接各个外部设备；（3）适用于低速外设连接。
ISA的要紧性能：（1）具有16位数据线、20根地址线；（2）支持16MB的存储器寻址空间和64KB的I/O寻址空间；（3）支持11级中断；（4）支持7个DMA传输通道；（5）支持主从操纵、I/O等待和I/O校验等功能；（6）最大传输率为8MBPs。PCI的要紧性能：（1）支持10台外设；（2）总线频率33.3MHz/66MHz；（3）数据传输率133MB/s；（4）总线宽度32bit/64bit；（5）时钟同步方式；（6）与CPU 及时钟频率无关；（7）自动识不外设。
CompactPCI特点：紧凑式、欧式连接器、热插拔。
PCIe特点：串行、高速、点对点、×4 … ×32
RS-422/RS485具有更强的抗扰能力：平衡传输（差分传输）
RS-485网络的地址分配：唯一。
RS-422转为RS-485：Rx+ Tx+ →DATA+；Rx- Tx- →DATA-。
单极性：假如参考电压为+5V，则当数字量N从00H至FFH变化时，对应的模拟电压Vo的输出范围是-5V~0V。
双极性：当数字量从00H至FFH变化时，对应的电压Vo输出范围是-5V~+5V 。离散信号：信号是脉冲序列或数码。
输入调理信号：将输入信号通过转换、爱护、滤波、隔离等措施转换成计算机能同意的逻辑信号。
信号调理电路：要紧通过非电量的转换、信号的变换、放大、滤波、线性化、共模抑制及隔离等方法，将非电量和非标准的电信号转换成标准的电信号。
采样过程：按一定的时刻间隔T，把时刻上连续和幅值上也连续的模拟信号，转变成在时刻O、T、2T、…KT的一连串脉冲输出信号的过程。
采样保持：把采样时刻的采样值保持到A/D转换结束，采样信号恢复为连续信号。量化：所谓量化，确实是采纳一组数码(如二进制码)来逼近离散模拟信号的幅值，将其转换为数字信号。也确实是如何样将离散模拟变量变为二进制码。将采样信号转换为数字信号的过程为量化过程，执行量化动作的装置是A/D转换器。二进制数的大小和量化单位有关。
孔径时刻：在模拟量输入通道中,完成一次A/D转换所需的时刻。
孔径误差：关于随时刻变化的模拟信号,孔径时刻决定了每一个采样时刻的最大
转化误差。
采样保持器：在数据采样期间，保持输入信号不变的电路称为保持器。
采样保持器的作用：能够消除孔径误差，提高被采样模拟量输入信号的频率范围。采样保持器的目的:为了提高模拟量输入信号的频率范围,以适应某些随时刻变化较快的信号的要求。
模拟开关：又称多路开关，是用来切换模拟电压信号的关键元件。利用多路开关可将各个输入信号以次地或随机地连接公用放大器或A/D转换器上。
零阶保持器：是一种按照恒值规律外推的保持器。它把前一采样时刻nT的采样值e(nT)不增不减地保持到下一采样时刻(n+1)T。
过程通道：工业操纵机和生产过程之间设置的信号传递和变化的连接通道。
模拟量输入通道：把从系统中检测的模拟信号，变成二进制数字信号，经接口送往计算机。
模拟量输出通道：把计算机输出的数字量转换成模拟电压或电流信号，以便驱动相应的执行机构，达到操纵的目的。
模拟量输入通道组成:I/V变换、多路转换器、采样保持器、A/D转换器、接口及操纵逻辑组成。
开关量输入通道组成：要紧由输入缓冲器、输入调理电路、输入口地址译码电路等组成。
开关量输出通道组成：要紧由输出锁存器、输出驱动电路、输出口地址译码电路
等组成。
主机作用：数值计算、逻辑推断、数据处理工作。
干扰分类：按根源分：放电噪声、高频振荡噪声、浪涌噪声。按传导方式分：串模、共模。
串模干扰:所谓串模干扰是指叠加在被测信号上的干扰噪声。那个地点的被测信号是指有用的直流信号或缓慢变化的交变信号，而干扰噪声是指无用的变化较快的杂乱交变信号。抑制方法：（1）有源滤波电路（假如串模干扰频率比被测信号频率高，则用输入低通滤波来抑制高频串模干扰；假如串模干扰频率比被测信号频率低，则采纳高通滤波器来抑制低频串模干扰；假如串模干扰频率落在被测信号频谱的两侧，则应用带通滤波器。）（2）当峰尖型串模干扰称为要紧干扰源时,用双积分式A/D转换器能够削弱串模干扰的阻碍。（3）来自电磁感应的,对被测信号应尽可能早的进行前置放大,达到提高回路中的信号噪声比的目的;或者尽可能早的完成模/数转换或采取隔离屏蔽等措施。（4）从选择逻辑器件入手，利用逻辑器件的特性来抑制串模干扰。（5）采纳双绞线作信号引线的目的是减少电磁感应同时使各个小环路的感应电动势互相成反向抵消。
共模干扰：也称为共态干扰，所谓共模干扰是指A/D转换器两个输入端上共有的干扰电压。这种干扰可能是直流电压，也能够是交流电压。抑制方法：光电隔离、变压器隔离、浮地屏蔽、采纳仪表放大器提高共模抑制比。
长线传输干扰抑制方法：终端匹配、始端匹配。
主机抗干扰措施：看门狗、电源监控、复位等。
地线：模拟地、数字地、安全地、系统地、交流地。
第四章常规及复杂操纵技术
操纵系统的四大要素：被控对象、检测变送器、执行机构、操纵器。
被控对象性能指标：（1）态性能指标：稳态误差。（2）动态性能指标：超调量、调解时刻、峰值时刻、衰减比、振荡次数。（3）综合性能指标：积分性能指标，末值型指标，复合型指标。
PID操纵：依照偏差的比例(P)、积分(I)、微分(D)进行操纵，是操纵系统中应用最为广泛的一种操纵规律。
比例操纵的作用：能迅速反应误差,从而减小误差,但比例操纵不能消除稳态误差,Kp的加大，会引起系统的不稳定。
积分操纵的作用：只要系统存在误差，积分操纵作用就不断的积存，输出操纵量以消除误差，只要有足够的时刻，积分操纵将能完全消除误差，积分作用太强会使系统超调加大，甚至使系统出现振荡。
微分操纵的作用：能够艰险超调量，克服振荡，使系统的稳定性提高，同时加快系统的动态响应速度，减小调整时刻，改善系统的动态性能。
增量式与位置式相比的优点：（1）增量算法不需要做累加，操纵量增量的确定仅与最近几次误差采样值有关，计算误差或计算精度问题，对操纵量的计算阻碍较小。而位置算法要用到过去的误差的累加值，容易产生大的累加误差。（2）增量
