一．总论
1.1 设计任务及要求
净水厂课程设计的目的在于加深理解所学专业理论，培养运用所学知识综合分析和解决实际工程设计问题的初步能力，在设计、运算、绘图、查阅资料和设计手册以及使用设计规范等基本技能上得到初步训练和提高。
课程设计的内容是根据所给资料，设计一座城市净水厂，要求对主要处理构筑物的工艺尺寸进行计算，确定水厂平面布置和高程布置，最后绘出水厂平面布置图、高程布置图和某个单项处理构筑物（絮凝沉淀池、澄清池或滤池）的工艺设计图（达到初步设计的深度），并简要写出一份设计计算说明书。
1.2 基本资料
1.2.1 水厂规模
该水厂总设计规模为***万m3/d，分两期建设，近期工程供水能力***万m3/d,，远期工程供水能力为***万m3/d。近期工程设计征地时考虑远期工程用地，预留出远期工程用地。
1.2.2 原水水质资料
1.2.3 厂区地形
地形比例1:500，按平坦地形和平整后的设计地面高程32.00m设计，水源取水口位于水厂东北方向150m，水厂位于城市北面1km。
1.2.4 工程地质资料
(1)
土壤承载力:20 t/m2.
(2)地震计算强度为186.2kPa。
(3)地震烈度为9度以下。
(4)地下水质对各类水泥均无侵蚀作用。
1.2.5 水文及水文地质资料
1历年最高水位m34.38黄海高程系统，下同
2历年最低水位m21.47频率1％
3历年平均水位m24.64
4历年最大流量m3/s14600
5历年最小流量m3/s180
6历年平均流量m3/s1340
7历年最大含砂量kg/m3 4.82
8历年最大流速m/s 4.00
9历年每日最大水位涨落m/d 5.69
10历年三小时最大水位涨落m/3h 1.04
地下水位：在地面以下1.8m
1.2.6 气象资料
该市位于亚热带，气候温和，年平均气温15.90C，七月极端最高温度达390C，一月极端最低温度－15.30C，年平均降雨量954.1mm，年平均降雨日数117.6天，历年最大日量降雨量328.4mm。常年主导风向为东北偏北（NNE），静风频率为12％，年平均风速为3.4m/s。土壤冰冻深度：0.4m。
二.总体设计
2.1 净水工艺流程的确定
水厂原水色度约在20度，浊度一般介于65-2000NTU，原水水质毒理学和放射性指标全部达到《生活饮用水卫生标准》（GB 5749-2006）的要求。总体来说，原水水质较好，为我国《地面水环境质量标准》（GB3838-200）Ⅱ类
水源。而水厂出水水质需满足《生活饮用水卫生标准》（GB 5749-2006）的要
求。
综合以上考虑，设计初步采用常规水处理工艺，流程图如下： 原水混 合絮凝沉淀池滤 池
混凝剂消毒剂
清水池二级泵房用户 图2-1 工艺流程图
2.2 处理构筑物及设备型式选择
2.2.1 药剂溶解池
1．药剂的选择
表2-1 常用混凝剂及其特点
PAM等有机高分子混凝剂有毒性，不易控制用量，由于在投混凝剂前加液氯进行预处理，如用硫酸亚铁作混凝剂，易被氧化成三价铁。本次设计的原水水源为河水，其浊度在65-2000之间，PH值为7.6，结合这些特点，选用聚合氯化铝为混凝剂，该混凝剂腐蚀性较小，原料易得，价格便宜，被大多数水厂所采用，有一定的管理经验，并且劳动条件有保障。
2．投加方式的确定
本设计采用湿投法，其优点为：容易与原水充分混合；不易阻塞入口，管理方便；投量易于调节。投加系统示意图见下图所示：
结合上述优缺点，采用计量泵投加混凝剂，因为其使用方便，操作简单，工作可靠，广泛应用于加药系统。
3．药剂溶解池
设计药剂溶解池时，为便于投置药剂，溶解池的设计高度一般以在地平面以下或半地下为宜，池顶宜高出地面0.20m左右，以减轻劳动强度，改善操作条件。溶解池的底坡不小于0.02，池底应有直径不小于100mm的排渣管，池壁需设超高，防止搅拌溶液时溢出。
由于药液一般都具有腐蚀性，所以盛放药液的池子和管道及配件都应采取防腐措施。溶解池一般采用钢筋混凝土池体，若其容量较小，可用耐酸陶土缸作溶解池。
2.2.2 混合设备
混合的主要作用是让药剂迅速而均匀地扩散到水中，使其水解产物与原水中的胶体颗粒充分作用完成脱体脱稳，以便进一步去除，对混合的基本要求是快速与均匀，一般混合时间10-30s，混合方式基本分为两大类：水力混合和机械混合，水力混合简单，但不能适应流量的变化，机械混合可进行调节，能适应各种流量的变化，具体采用何种混合方式，应根据净水工艺布置、水质、水量、投加药剂品种及数量以及维修条件等因素确定。
表2-3 各种混合方式比较
综上所述，因为水厂水量变化不大，并且考虑到尽可能的减少能量消耗，以整体经济效益而言是最具有优势的，本设计采用管式静态混合器，它较水泵混合和机械混合能耗低，并且混合效果比管道混合稳定，混合速度快。
2.2.3 絮凝处理构筑物的选择
不同形式的絮凝池的一般介绍如下所示：
表2-4 各种絮凝池的比较
综上所述，由于水厂水量变化不大，为了达到较好的处理效果，故采用机械絮凝池，可以在机械絮凝池的之间设置隔墙，在隔墙的不同位置开设过水方孔，这样不仅可以减少水流形成短流的可能，而且可以在检修时，利用水在隔墙内的曲线流动达到絮凝效果。
2.2.4 沉淀池
选择沉淀池类型时，应根据原水水质、设计生产能力、处理后水质要求，并考虑原水水湿变化、处理水量均匀程度以及是否连续运转等因素，结合当地条件通过技术经济比较确定沉淀池的个数或能够单独排空的分格数不宜少于2个。
经过混凝沉淀的水，在进入滤池前的浑浊度一般不宜超过10度，遇高浊度原水或低湿低浊度原水时，不宜超过15度。
设计沉淀池时需要考虑均匀配水和均匀集水，沉淀池积泥区的容积，应根据进出水的悬浮物含量、处理水量、排泥周期和浓度等因素通过计算确定。当沉淀池排泥次数较多时，宜采用机械化或自动化排泥装置，应设取样装置。
表2-5 各种沉淀池的比较
近年来，平流式沉淀池被越来越多地水厂所采用，它的沉淀效果较好，维护简单，采用机械除泥，除泥效果理想，管理方便等，所以本设计采用平流式沉淀池
2.2.5 滤池
供生活饮用水的滤池出水水质经消毒后应符合现行《生活饮用水卫生标准》的要求；供生产用水的过滤池出水水质，应符合生产工艺要求；滤池形式的选择，应根据设计生产能力、原水水质和工艺流程的高程布置等因素，结合当地条件，通过技术经济比较确定。
表2-6 各种滤池的比较
综上所述，V型滤池适用范围广且采用气水反冲洗，冲洗效果好，节水出水水质较好，虽然滤料较厚较粗，过滤周期长，但冲洗过程自动控制减少人工管理，操作方便。本设计采用V型滤池均质滤料。。
2.2.6 消毒方法
水的消毒处理是生活饮用水处理工艺中的最后一道工序，其目的在于杀灭水中的有害病原微生物（病原菌、病毒等），防止水致传染病的危害。常用消毒方法如下表所示：
表2-7 常用消毒方法
在上面所述的各种消毒剂中，液氯是最早被用来作为饮用水消毒的消毒剂，它除了以上的优点之外，在水厂消毒过程中积累的大量的实践经验，可以借鉴，劳动量较小，消毒效果比较稳定。所以，本次设计采用液氯作为消毒剂。
三.混凝沉淀
3.1 混凝剂投配设备的设计
3.1.1 溶液池的设计
采用聚合氯化铝混凝剂，根据给水排水设计手册（第三册），查得武汉长江水的混凝剂最高投加量为64 mg/L ，平均投加量为24.7 mg/L ，采用计量泵投加。水的PH 和碱度恰好在混凝剂的最佳PH 值范围内，故不需要考虑对PH 进行调节。
溶液池一般以高架式设置，以便能依靠重力投加药剂。池周围应有工作台，底部应设置放空管。必要时设溢流装置。
溶液池容积按下式计算：
cn
aQ 417W 2=； 式中2W －溶液池容积，3m ；
Q －处理水量，3/m h ；
a －混凝剂最大投加量，mg/L ；
c －溶液浓度，取10%；
n －每日调制次数，取n ＝2。 代入数据得：34206.2424
21041706.110(((64417W m cn aQ =??????==（考虑水厂的
自用水量6%）
溶液池采用矩形钢筋混凝土结构，设置2个，每个容积为W 2（一备一用），以便交替使用，保证连续投药。
取有效水深
1.15m, 溶液池深度：H ＝H 1＋H 2＋H 3=1.15+0.15+0.10=1.40m 。式中H 2为保护高，取0.15m ；H 3为贮渣深度，
取0.1m 。
单池尺寸为L ×B ×H=5.0m ×4.2m ×1.4m ，溶液池实际有效容积： W=5.0×4.2×1.15=24.15m 3满足要求。
池旁设工作台，宽1.0－1.5m ，池底坡度为0.03。底部设置DN100mm 放空管，采用硬聚氯乙烯塑料管。池内壁用环氧树脂进行防腐处理。沿池面接入药剂稀释给水管DN60mm ，按1h 放满考虑。
3.1.2 溶解池的设计
溶解池容积：W 1=0.3W 2=0.3×24.06=7.22m 3；
溶解池采用钢筋混凝土结构，设置2个，每个容积为W 1（一备一用）。 取有效水深
0.95m, 溶解池深度：H ＝H 1＋H 2＋H 3=0.95+0.15+0.10=1.20m ，式中H 2为保护高，取0.15m ；H 3为贮渣深度，取0.1m 。
单池尺寸为：L ×B ×H=2.8m ×2.8m ×1.2m ，溶液池实际有效容积：W=2.8×2.8×0.95=7.45m 3满足要求。
溶解池的放水时间采用t ＝15min ，则放水流量：
q 0s L t W /14.4601521045.76023
1
=???=?=； 查水力计算表得放水管管径:d 0＝80mm ，相应流速V=0.75m/s 。溶解池底部设管径d ＝100mm 的排渣管一根,搅拌设备采用中心固定式平桨板式搅拌机。
溶解池搅拌装置采用中心固定式平桨板式搅拌机：以电动机驱动浆板或涡轮搅动溶液。
3.1.3 投药管
投药管流量
q s L W /557.060
60241000206.246060241000
22=????=????=；
一．总论 1.1 设计任务及要求 净水厂课程设计的目的在于加深理解所学专业理论，培养运用所学知识综合分析和解决实际工程设计问题的初步能力，在设计、运算、绘图、查阅资料和设计手册以及使用设计规范等基本技能上得到初步训练和提高。 课程设计的内容是根据所给资料，设计一座城市净水厂，要求对主要处理构筑物的工艺尺寸进行计算，确定水厂平面布置和高程布置，最后绘出水厂平面布置图、高程布置图和某个单项处理构筑物（絮凝沉淀池、澄清池或滤池）的工艺设计图（达到初步设计的深度），并简要写出一份设计计算说明书。 1.2 基本资料 1.2.1 水厂规模 该水厂总设计规模为***万m3/d，分两期建设，近期工程供水能力***万m3/d,，远期工程供水能力为***万m3/d。近期工程设计征地时考虑远期工程用地，预留出远期工程用地。 1.2.2 原水水质资料 水源为河流地面水，原水水质分析资料如下：
1.2.3 厂区地形 地形比例1:500，按平坦地形和平整后的设计地面高程32.00m设计，水源取水口位于水厂东北方向150m，水厂位于城市北面1km。 1.2.4 工程地质资料 (1) 表土砂质粘土细砂中砂粗砂粗砂砾石粘土砂岩石层 1m 1.5m 1 m 2 m 0.8m 1 m 2 m 土壤承载力:20 t/m2. (2)地震计算强度为186.2kPa。 (3)地震烈度为9度以下。 (4)地下水质对各类水泥均无侵蚀作用。 序号项目单位数量备注 1 历年最高水位m 34.38 黄海高程系统，下同 2 历年最低水位m 21.47 频率1％ 3 历年平均水位m 24.64 4 历年最大流量m3/s 14600 5 历年最小流量m3/s 180 6 历年平均流量m3/s 1340 7 历年最大含砂量kg/m3 4.82 8 历年最大流速m/s 4.00 9 历年每日最大水位涨落m/d 5.69 10 历年三小时最大水位涨落m/3h 1.04 地下水位：在地面以下1.8m 1.2.6 气象资料 该市位于亚热带，气候温和，年平均气温15.90C，七月极端最高温度达390C，一月极端最低温度－15.30C，年平均降雨量954.1mm，年平均降雨日数117.6天，历年最大日量降雨量328.4mm。常年主导风向为东北偏北（NNE），静风频率为12％，年平均风速为3.4m/s。土壤冰冻深度：0.4m。
给排水14级《水质工程学2》课程设计任务书 一、课程设计的内容和深度 本课程设计的目的在于加深理解所学专业知识，培养运用所学专业知识的能力，在设 计、计算、绘图等方面得到锻炼。 针对一座城市污水二级处理厂，要求对主要污水处理构筑物的工艺尺寸进行设计计算， 确定污水厂的平面布置，最后完成设计计算说明书和设计图纸（污水处理厂平面布置图和污 水处理厂流程图）。设计深度为初步设计深度。 二、课程设计任务书 1、设计题目 某城市污水处理厂工艺设计 2、基本资料 （1）污水水量及水质 污水处理水量：30000+50000×% (m3/d)（横线上的数为学号末尾两位数） 污水水质：COD Cr =350+200×%(mg/L)，BOD5 =220mg/L，SS =250mg/L，氨氮=15mg/L。（横线上的数为学号末尾两位数） （2）处理要求 城市污水经处理后应达到《污水综合排放标准》（GB8978-1996）一级标准，即：COD Cr ≤ 60mg/L，BOD5 ≤ 20mg/L，SS ≤ 20mg/L，氨氮≤ 5mg/L。 （3）处理工艺流程 污水拟采用传统活性污泥法工艺处理。 （4）气象及水文资料 风向：多年主导风向为东南风。 水文：降水量多年平均为每年728mm；蒸发量多年平均为每年1200mm；地下水位，地面下6~7m。 年平均水温：20℃。 （5）厂区地形 污水厂选址区域海拔标高在19~21m左右，平均地面标高为20m。平均地面坡度为0.3 ‰～0.5‰，地势为西北高，东南低。厂区征地面积为东西长224m，南北长276m。 3、设计内容
（1）对工艺构筑物选型作说明；（2）主要处理设施的工艺计算；（3）污水处理厂的平面布置；（4）污水处理厂工艺流程图的绘制。 4、设计成果 （1）设计计算说明书一份； （2）设计图纸：污水处理厂平面布置图和工艺流程图各一张。 三、污水处理工程设计指导书 1、总体要求 （1）在设计过程中，要发挥独立思考独立工作的能力。 （2）本课程设计重点训练的是污水处理主要构筑物的设计计算和总体布置。 （3）课程设计不要求对设计方案作比较，处理构筑物选型说明按其技术特征加以说明。（4）设计计算说明书应内容完整，简明扼要，文字通顺；设计图纸应按标准绘制、内容完整，主次分明。 2、设计要点 （1）污水处理设施设计的一般规定 ①该市排水系统为合流制，污水流量总变化系数取1.2 ②处理构筑物流量：曝气池之前，各种构筑物按最大日最大时流量设计；曝气池之后，构筑物按平均日平均时流量设计。 ③处理设备设计流量：各种设备选型计算时，按最大日最大时流量设计。 ④管渠设计流量：按最大日、最大时流量设计。 ⑤各处理构筑物不应少于2组。 （2）平面布置 ①功能明确、布置紧凑。布置时力求减少占地面积，减少连接管的长度，便于操作管理。 ②顺流排列，流程简便。指处理构筑物应尽量按流程方向布置，避免与进（出）水方向相反的安排；个构筑物之间的连接管应以最短线路布置，尽量避免不必要的转弯和用水泵提升。 ③充分利用地形，平衡土方，降低工程费用。 ④构筑物布置应注意风向和朝向。将排放异味和有害气体的构筑物布置在居住与办公场所的下风向；为保证良好的自然通风条件，构筑物布置应考虑主导风向。 ⑤污水厂厂区应适当规划设计机房、办公室、机修、仓库等辅助建筑。 3、对设计文件的内容和质量的要求 （1）设计计算说明书
水处理实验技术教案大纲 一、课程基本信息 课程中文名称：水处理实验技术 课程英文名称： 课程编号： 课程性质：实践教案环节（专业核心课） 课程学时和学分：实验学时：，学分： 适用专业：给排水科学与工程 先修课程：无机化学、有机化学、水分析化学、水力学、环境生物学、水质工程学等 二、本课程的性质和地位 本课程是给水排水工程专业必修课，是水处理教案的重要组成部分，是培养给水排水工程、环境工程技术人员所必需的课程。通过对实验的观察、分析，加深对水处理基本概念、现象、规律与基本原理的理解；所学知识既直接应用于实际工作，又为水质工程学（）水质工程学（）水质工程学综合性设计性实验等相关课程的学习奠定了基础。 三、本课程教案总的目的和要求 本课程作为给水排水工程专业必选课，加深学生对水处理技术基本原理的理解，培养学生设计和组织水处理实验方案的初步能力，培养学生进行水处理实验的一般技能及使用实验仪器、设备的基本能力；培养学生分析实验数据与处理数据的基本能力。 通过对实验的观察、分析，应力求使学生弄清实验目的、原理、实验仪器、实验步骤，加深对水处理基本概念、现象、规律与基本原理的理解，使学生通过实验，掌握实验方法和实验结论，掌握一般水处理处理实验技能和仪器、设备的使用方法，具有一定的解决实验技术问题的能力；学会设计实验方案和组织实验的方法；学会对实验数据进行测定、分析与处理，从而能得出切合实际的结论；培养实事求是的科学态度和工作作风。
五、实验项目基本要求 （）活性炭吸附实验（学时） 实验目的：加深理解吸附原理，掌握活性炭吸附常熟确定方法。 实验要求：学会使用活性炭吸附装置使用，掌握活性炭吸附工艺处理污水确定设计参数的方法。 （）离子交换软化实验（学时） 实验目的：加深对离子交换容量的理解，掌握测定离子交换容量的方法，掌握离子交换柱的运行。 实验要求：学会使用离子交换设备使用方法，能测定离子交换容量。 （）曝气设备充氧能力测定实验（学时） 实验目的：学习了解曝气设备充氧能力测定的实验方法，加深对曝气充氧机理的认识。 实验要求：掌握曝气设备充氧性能的测定方法，熟悉曝气设备氧总转系数及其他各项评价指标的计算方法。 （）混凝实验（学时） 实验目的：掌握水样混凝的最佳投药量确定方法，观察矾花的形成过程及混凝沉淀
水质工程学(一)课程设计说明书 1 设计任务 此课程设计的目的在于加深理解所学专业理论，培养运用所学知识综合分析和解决实际工程设计问题的初步能力，在设计、运算、绘图、查阅资料和设计手册以及使用设计规范等基本技能上得到初步训练和提高。 1.1 设计要求 根据所给资料，设计一座城市自来水厂，确定水厂的规模、位置，对水厂工艺方案进行可行性研究，计算主要处理构筑物的工艺尺寸，确定水厂平面布置和高程布置，最后绘出水厂平面布置图、高程布置图（达到初步设计的深度），并简要写出一份设计计算说明书。 1.2 基本资料 1.2.1 城市用水量资料 1.2.2 原水水质及水文地质资料
(1) 原水水质情况：水源为河流地面水 ⑵水文地质及气象资料 ①河流水位特征 最高水位-1m,，最低水位-5m，常年水位-3m ②气象资料 历年平均气温16.00C，年最高平均气温390C，年最低平均气温-30C，年平均降水量1954.1mm，年最高降水量2634.5mm，年最低降水量1178.7mm。常年主导风向为东南风，频率为78％，历年最大冰冻深度：20cm。 ③地质资料 第一层：回填、松土层，承载力8kg/cm2, 深1～1.5m 第一层：粘土层，承载力10kg/cm2, 深3～4m 第一层：粉土层，承载力8kg/cm2, 深3～4m 地下水位平均在粘土层下0.5m 2 水厂选址
厂址选择应在整个给水系统设计方案中全面规划，综合考虑，通过技术经济比较确定。在选择厂址时，一般应考虑以下几个方面： ⑴厂址应选择在工程地质条件较好的地方。一般选在地下水位低、承载力较大、湿陷性等级不高、岩石较少的地层，以降低工程造价和便于施工。 ⑵水厂应尽可能选择在不受洪水威胁的地方。否则应考虑防洪措施。 ⑶水厂应尽量设置在交通方便、靠近电源的地方，以利于施工管理和降低输电线路的造价。并考虑沉淀池排泥及滤池冲洗水排除方便。 ⑷当取水地点距离用水区较近时，水厂一般设置在取水构筑物附近，通常与取水构筑物建在一起；当取水地点距离用水区较远时，厂址选择有两种方案，一是将水厂设置在取水构筑物附近；另一是将水厂设置在离用水区较近的地方。 根据综合因素考虑，将水厂设置在取水构筑物附近，水厂和构筑物可集中管理，节省水厂自用水的输水费用并便于沉淀池排泥和滤池冲洗水排除。 3 水厂规模及水量确定 Q生活=240×52000×10-3=12480m3/d Q工业=12480×1.78=22214.4m3/d Q三产=12960×0.82=10233.6m3/d Q工厂=0.5+0.8+0.6+1.1=30000m3/d
华中科技大学-IC课程设计实验报告(比例放大器设计)
华中科技大学 题目：比例放大器设计 院系： 专业班： 姓名： 学号： 指导教师： 20XX年XX 月 I
摘要 在模拟电路中对放大器进行设计时，差分放大器由于能够实现两倍放大和能够很好的抑制共模噪声的优良性能而被广为应用。本文利用放大器的“虚短”“虚断”的特性对比例放大器的结构及放大器的构成和基本参数进行了设计，其中放大器采用差分放大结构。 关键词：比例放大器差分放大器一级结构二级结构 I
Abstract When designing an amplifier, differential amplifiers,with its twice higher gain and its restrain to Common-mode disturbance,is more widely used than other kinds of amplifiers.In this report,we make use of the properties of “virtual short cicuit” a nd “virtual disconnection” and design the structure and parameters of the whole circuit as well as the structure of the amplifier. Key Words：Proportion amplifier Differential amplifiers Level 1 Level 2 II
《水处理微生物学》课程教学大纲 一．课程基本情况 课程英文名称：MICROBIOLOGY OF WATER TREATMENT 授课对象：给水排水工程专业本科生 开课学期：第6学期 学时数：44学时（其中含12学时实验） 学分数： 2.5学分 课程性质：必修专业基础课 考核方式：考试 先修课程：生物化学、水分析化学、有机化学 后续课程：水质工程学 开课教研室：给水排水工程教研室 执笔人：田晓燕 二．课程教学目标 1．任务和地位 《水处理微生物学》是《水质工程学》等专业课程的基础。通过学习使学生掌握微生物的形态、结构及其功能，微生物的营养、呼吸、物质代谢、生长繁殖、遗传与变异以及微生物在水体治理、污染土壤的修复等环境工程净化中的作用。 2．知识要求 在有机化学、生物化学理论基础知识的基础上，能运用所学知识分析污水质，并用微生物理论提出粗略的处理意见。 3．能力要求 通过学习掌握本课程的基本理论、基础知识并具备独立设计、实施相关实验的基本能力，为后续课学习打下基础。同时要了解本领域最新发展动态，增强适应能力，自觉地把本课程发展与相关专业发展联系起来。 三．教学内容的基本要求和学时分配 1．教学内容及要求 （1）概述 教学内容: 微生物的概念，微生物的特点，环境工程微生物的研究对象和任务。 基本要求：掌握微生物的概念、微生物的特点以及环境工程微生物的研究对象和任务等污染控制微生物学基本知识和研究范畴，对污染控制微生物学及其在环境科学和环境工程中的地位和作用有一个总体性的认识。 （2）原核微生物 教学内容: 细菌及其一般结构；细菌的特殊结构；放线菌、蓝细菌等其它原核微生物；细菌的分类鉴定。 基本要求：掌握原核微生物的基本特征和细菌的一般结构，细菌的特殊结构及其在环境科学中的重要应用潜力；了解放线菌、蓝细菌等其它原核微生物及其在环境工程中的作用。 （3）真核微生物 教学内容: 真菌、藻类、原生动物和微型后生动物的形态生理特性等。

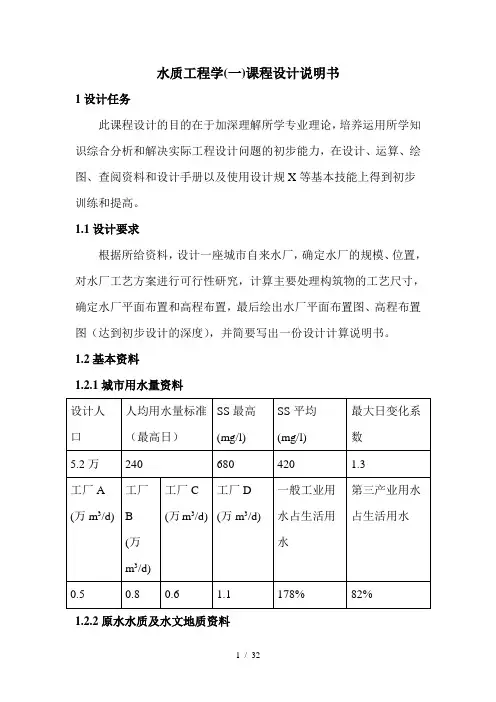

水质工程学(一)课程设计说明书 1设计任务 此课程设计的目的在于加深理解所学专业理论，培养运用所学知识综合分析和解决实际工程设计问题的初步能力，在设计、运算、绘图、查阅资料和设计手册以及使用设计规X等基本技能上得到初步训练和提高。 1.1设计要求 根据所给资料，设计一座城市自来水厂，确定水厂的规模、位置，对水厂工艺方案进行可行性研究，计算主要处理构筑物的工艺尺寸，确定水厂平面布置和高程布置，最后绘出水厂平面布置图、高程布置图（达到初步设计的深度），并简要写出一份设计计算说明书。 1.2基本资料 1.2.1城市用水量资料 1.2.2原水水质及水文地质资料
(1) 原水水质情况：水源为河流地面水 ⑵水文地质及气象资料 ①河流水位特征 最高水位-1m,，最低水位-5m，常年水位-3m ②气象资料 历年平均气温16.00C，年最高平均气温390C，年最低平均气温-30C，年平均降水量1954.1mm，年最高降水量2634.5mm，年最低降水量1178.7mm。常年主导风向为东南风，频率为78％，历年最大冰冻深度：20cm。 ③地质资料 第一层：回填、松土层，承载力8kg/cm2, 深1～1.5m 第一层：粘土层，承载力10kg/cm2, 深3～4m 第一层：粉土层，承载力8kg/cm2, 深3～4m 地下水位平均在粘土层下0.5m 2水厂选址
厂址选择应在整个给水系统设计方案中全面规划，综合考虑，通过技术经济比较确定。在选择厂址时，一般应考虑以下几个方面： ⑴厂址应选择在工程地质条件较好的地方。一般选在地下水位低、承载力较大、湿陷性等级不高、岩石较少的地层，以降低工程造价和便于施工。 ⑵水厂应尽可能选择在不受洪水威胁的地方。否则应考虑防洪措施。 ⑶水厂应尽量设置在交通方便、靠近电源的地方，以利于施工管理和降低输电线路的造价。并考虑沉淀池排泥及滤池冲洗水排除方便。 ⑷当取水地点距离用水区较近时，水厂一般设置在取水构筑物附近，通常与取水构筑物建在一起；当取水地点距离用水区较远时，厂址选择有两种方案，一是将水厂设置在取水构筑物附近；另一是将水厂设置在离用水区较近的地方。 根据综合因素考虑，将水厂设置在取水构筑物附近，水厂和构筑物可集中管理，节省水厂自用水的输水费用并便于沉淀池排泥和滤池冲洗水排除。 3水厂规模及水量确定 Q生活=240×52000×10-3=12480m3/d Q工业=12480×1.78=22214.4m3/d Q三产=12960×0.82=10233.6m3/d Q工厂=0.5+0.8+0.6+1.1=30000m3/d
目录 设计任务书 (2) 设计计算说明书 (4) 第一章污水处理厂设计 第一节污水厂选址 (4) 第二节工艺流程 (4) 第二章处理构筑物工艺设计 第一节设计参数 (6) 第二节泵前中格栅设计 (6) 第三节污水提升泵房设计计 (8) 第四节泵后细格栅设计计算 (9) 第五节沉砂池设计计算 (10) 第六节辐流式初沉池设计计算 (12) 反应池设计计算 (14) 第七节O A/ 1 第八节向心辐流式二沉池设计计算 (16) 第九节剩余污泥泵房 (17) 第十节浓缩池 (18) 第十一节贮泥池 (20) 第十二节脱水机房 (21) 第三章处理厂设计 第一节污水处理厂的平面布置 (23) 第二节污水处理厂高程布置 (23) 参考文献 (26)
《水质工程学》课程设计任务书 一、设计题目 某计城市日处理污水量15万m 3污水处理工程设计 二、基本资料 1、污水水量、水质 （1）设计规模 设计日平均污水流量Q=150000m 3/d ； 设计最大小时流量Q max =8125m 3/h （2）进水水质 COD Cr =400mg/L ，BOD 5 =180mg/L ，SS = 300mg/L ，NH 3-N = 35mg/L 2、污水处理要求 污水经过二级处理后应符合《城镇污水处理厂污染物排放标准》（GB18918-2002）一级标准的B 标准 ，即： COD Cr ≤ 60mg/L ，BOD 5≤20mg/L ，SS≤20mg/L ，NH 3-N≤8mg/L 。 3、处理工艺流程 污水拟采用活性污泥法工艺处理，具体流程如下： 4、资料 市区全年主导风向为东北风，频率为18%，年平均风速2.55米/秒。污水处理厂场地标 高384.5~383.5米之间， 5、污水排水接纳河流资料： 该污水厂的出水直接排入厂区外部的河流，其最高洪水位（50年一遇）为380.0m ，常水位为378.0m ，枯水位为375.0m 。 三、设计任务 1、对处理构筑物选型做说明； 2、对主要处理设施（格栅、沉砂池、初沉池、生化池、污泥浓缩池）进行工艺计算（附必要的计算草图）； 3、按扩初标准，画出污水处理厂平面布置图，内容包括表示出处理厂的范围，全部处理构筑物及辅助建筑物、主要管线的布置、主干道及处理构筑物发展的可能性； 4、按扩初标准，画出污水处理厂工艺流程高程布置图，表示出原污水、各处理构筑物的高程关系、水位高度以及处理出水的出厂方式； 5、编写设计说明书、计算书。 四、设计成果 1、设计计算说明书一份； 2、设计图纸：污水处理厂平面布置图和污水处理厂工艺流程高程布置图各一张。 五、参考资料 1、《给水排水设计手册》第一、五、十、十一册 2、《环境工程设计手册》（水污染卷） 原污水 污泥浓缩池 污泥脱水机房 出水 格栅 污水泵房 沉砂池 二沉池 泥饼外运 曝气池 回流污泥
华中科技大学 嵌入式操作系统课程设计实验报告 院系: 计算机科学与技术学院 专业: 班级： 姓名： 指导老师： 报告时间：
计算机科学与技术学院 目录 1.课程设计目的 (3) 2.课程设计环境搭建 (3) 3.内容一：熟悉和理解Linux编程环境 3.1 内容要求 (5) 3.2 设计过程及实现 (5) 4.内容二：掌握添加系统调用的方法 4.1 内容要求 (9) 4.2 设计过程及实现 (9) 5.内容三：掌握添加设备驱动程序的方法 5.1 内容要求 (17) 5.2 设计过程及实现 (17) 6.内容四：理解和分析/proc文件 6.1 内容要求 (22) 6.2 设计过程及实现 (22)
1 课程设计目的 （1）掌握Linux操作系统的使用方法； （2）了解Linux系统内核代码结构； （3）掌握实例操作系统的实现方法。 2 课程设计环境搭建 （1）windows 7上，利用虚拟机软件VMware软件搭建的linux平台：◎Ubuntu 11.10 （安装包：ubuntu-11.10-desktop-i386） ◎内核：linux-headers-3.0.0-12-generic （2）更改root登录： 在现阶段Ubuntu的系统中，是不允许直接以root身份登录系统的，但是在做课设的过程中，需要大量的使用root权限来进行命令的操作。如果以普通用户登录ubuntu，会连编辑一个文件都非常周折。为此，我找到了一种修改系统文件，以达到直接使用root身份登录的方法： ◎开始的时候，只能以普通用户登录，用Ctrl+Alt+T打开终端： 初始化/修改root密码 sudo passwd root 用vi编辑器修改这个文件： sudo vi /etc/lightdm/lightdm.conf 在文件最后加入这么一行代码： greeter-show-manual-login=true 然后保存退出，sudo reboot 重启系统。之后就可以输入root用户登录。（3）在添加系统调用中用到的其他内核包： ◎下载和当前实验环境最为接近的系统版本（这点很重要） 使用apt-get install linux-source-3.0.0 命令， ◎下载结果是linux-source-3.0.0.tar.bz2 ◎解压命令：tar –xjvf linux-source-3.0.0.tar.bz2 –C /usr/src ◎解压后，在/usr/src目录下得到内核文件夹linux-source-3.0.0
课程设计 题目：市净水厂工艺设计学院：市政与环境工程专业：给水排水工程 姓名：孔朋月 学号：024213106 指导老师：肖晓存 完成时间：2014年6月20日
实习很快结束了，没有失望，这次实习让我了解、认识学到了很多课本上没有的知识。这种结合日常生活，联系课本知识，与生活环境挂钩学习，让大家都认识到了本专业的重要性。课程设计是我们专业课程知识综合应用的实践训练，是我们迈向社会，从事职业工作前一个必不少的过程。我今天认真的进行课程设计，学会脚踏实地迈开这一步，就是为明天能稳健地在社会大潮中奔跑打下坚实的基础。 此次课程设计，一方面让我对专业课有了新的认识，另一方面也让我提起来是对专业课的兴趣，也让我认识到了水资源的重要性和保护环境的必要性。专业方面，针对给水设备、给水处理工艺流程展开了讨论，进行了一次又一次的有目的的实习。非常感指导老师对我们的指导和耐心解答。实习容有叙述不到位的地方，也请老师们能指出并给予建议和意见。
Practice soon ended, not disappointed, this internship, let me know, knowledge learned without a lot of textbook knowledge. This combination of daily life, with the textbook knowledge, learning and living environment of hook, let us recognize the importance of the professional. Curriculum design is our professional curriculum knowledge comprehensive application of practice, as we move towards society, occupation before a most necessary process. Through the curriculum design, I deeply appreciate the true meaning of the ancient wisdom. I'm serious curriculum design today, stand on solid ground to take this step, it is robust to run and lay a solid foundation in the trend of the society for tomorrow. The curriculum design, on one hand, let me have a new understanding of the professional course, on the other hand, let me put up interest in professional course, also let me realize the necessity and the importance of water resources and Protect environment. Professional, the process of water supply equipment, water treatment were discussed, were once again to practice. Thank a teacher to our guidance and patience to answer. Practice contents are described not in place, also please the teacher can point and give suggestions and comments.

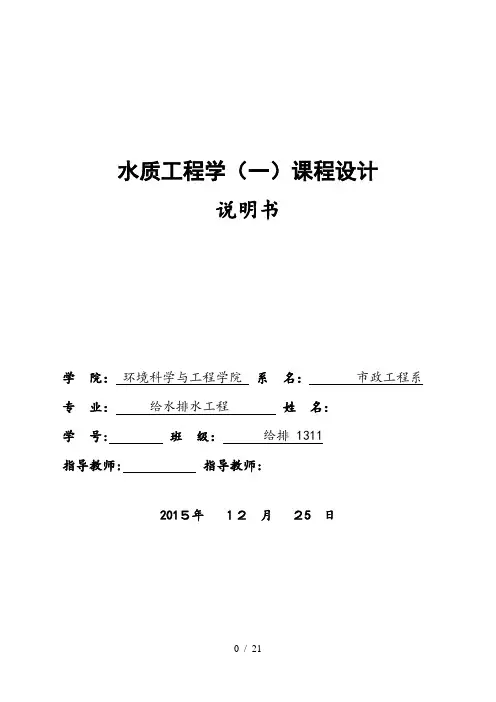

水质工程学（一）课程设计 说明书 学院：环境科学与工程学院系名：市政工程系专业：给水排水工程姓名： 学号: 班级：给排 1311 指导教师: 指导教师: 201５年１２月２5 日
