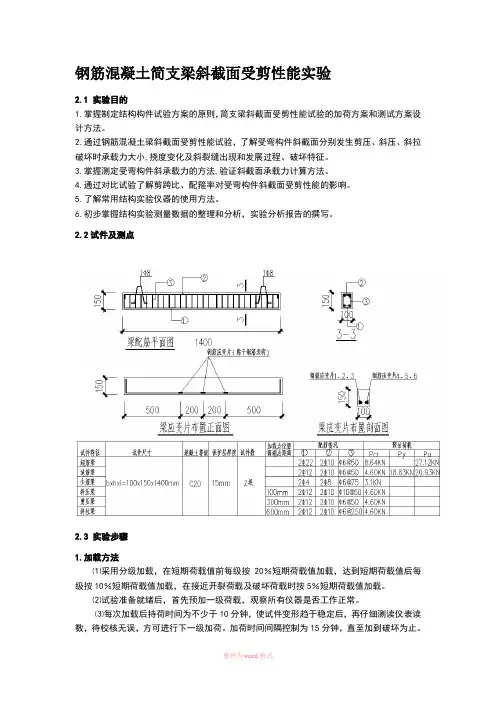

钢筋混凝土梁斜截面受剪实验

钢筋混凝土梁斜截面受剪实验

（一）实验目的

1.了解钢筋混凝土梁受剪破坏的过程，加深理解箍筋在斜截面抗剪中的作用。

2.了解对钢筋混凝土结构进行试验研究的方法。

（二）实验记录

1、斜拉破坏：当剪跨比λ>3且箍筋配置过少，间距太大时，斜裂缝一旦出现，该裂缝往往成为临界斜裂缝，迅速向集中荷载作用点延伸，将梁沿斜裂缝劈成两部分，而导致梁的破坏斜拉破坏，实际上是混凝土被拉坏。

2、剪压破坏：当剪跨比1≤λ≤3且配筋量适当故金间距不大发生剪压破坏。当斜裂缝中的某一条发展成为临界斜裂缝后，随着荷载的增加，斜裂缝向荷载作用点缓慢发展，剪压区高度逐渐减小，斜裂缝宽度变大，最后剪压区混凝土被压碎量，丧失承载能力。

3、斜压破坏：当剪跨比λ很小（一般λ≤1）时，发生斜压破坏。首先在荷载作用点与支座间的梁腹部出现若干条平行的斜裂缝，随着荷载的增加量，梁腹被这些斜裂缝分割为斜向“短柱”，最后因

混凝土短柱被压碎而破坏。

（三）实验结果

1.整个斜拉破坏的过程急速而突然，破坏荷载与出现斜裂缝时的荷载相当接近，破坏前梁的变形很小，且往往只有一条斜裂缝，斜拉破坏具有明显的脆性。

2.剪压破坏有一定的预兆，破坏时箍筋屈服，破坏荷载比出现裂缝时的荷载高，承载力随配箍筋配箍量的增大而增大，但与适筋梁的正截面破坏相比，剪压破坏仍属于脆性破坏。

3.发生斜压破坏时，破坏荷载很高，但变形很小，箍筋不会屈服，属于脆性破坏。

为什么出现正截面破坏?

受弯构件正截面破坏性质与其配置的纵向受拉钢筋的多少有关，当配筋率大小不同时，受弯构件正截面可能产生三种不同的破坏形式。

为什么出现斜截面破坏?

弯矩和剪力的共用作用。1.当剪跨比较大，且箍筋配置过少，间距太大时的斜拉破坏。2.当剪跨比适中及配骨量适当箍筋间距不大时的剪压破坏。3.发生在剪跨比很小或腹版宽度很窄的T形梁或I型梁上的斜压破坏。
