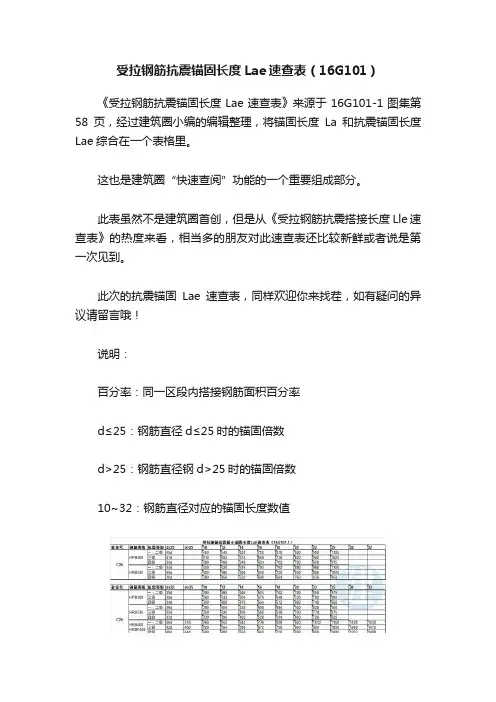

下图为03G101-1图集第34页的受拉钢筋抗震锚固长度查询表
常规情况下可以通过查表直接得到锚固长度Lae，较为方便。
下图为11G101-1图集第53页基本锚固长度（Lab）、基本抗震锚固长度（LabE）查询表
新版图集中如需求得锚固长度La及抗震锚固长度Lae需要根据表中的基本锚固长度乘以几个系数才能求得，相比03G图集查询相对麻烦，应部分网友建议，现将直径25划分以及环氧树脂涂层带肋钢筋划分条件调整至查询表范围内，以方便有需要的朋友直接查询。
表中数值均是根据GB50010-2010《混凝土结构设计规范》第8.3.1条之公式推导计算的，黄色部分为图集数值与计算数值不同之处，不知是图集计算错误还是图集有意如此所致，图集中此处数值为31d，环氧树脂涂层为39d，直径大于25为34d，直径大于25的环氧树脂涂层钢筋为43d（均比表中数值大1），如无需显示环氧树脂涂层钢筋，可见下表
以上内容仅是个人整理，以方便查询，原作者不能保证被转载后之数据无误，如有转载请注明原帖出处。
钢筋锚固长度计算方法 钢筋锚固就是受力钢筋埋入支座内部的部分，增加钢筋与混凝土之间的握裹力（摩擦力），是为了防止斜裂缝形成后，纵向钢筋拔出而导致梁的破坏。在简支梁两端及连续梁中间支座处，下部纵向钢筋伸入支座的锚固长度应满足：当KQ小于或等于0.07Rabh。时锚固长度大于或等于5d;当KQ大于0.07Rabh。时，锚固长度有两种：螺纹钢筋大于或等于10d;光面钢筋大于或等于15d。 一、钢筋工程量计算规则 1.钢筋工程，应区别现浇、预制构件和规格，分别按设计长度乘以单位重量，以吨计算。 2.计算钢筋工程量时，设计已规定钢筋搭接长度的，按规定搭接长度计算；设计未规定搭接长度的，已包括在钢筋的损耗率之内，不另计算搭接长度。钢筋电焊压力焊接、套筒挤压等接头，以个计算。 3.先张法预应力钢筋，按构件外形尺寸计算长度，后张法预应力钢筋按设计图规定的预应力钢筋预留孔道长度，并区分不同的锚具模型，分别按下列规定计算：（1）低合金钢筋两端采用螺杆锚具时，预应力的钢筋按预留孔道长度减去 0.354m，螺杆另行计算。（2）低合金钢筋一段采用徽头插片，另一端螺杆锚具时，预应力钢筋长度按预留孔道长度计算，螺杆另行计算。（3）低合金钢筋一段采用徽头插片，另一端采用帮条锚具时，预应力钢筋增加0.15m，两端采用帮条锚具时，预应力钢筋共增加0.3m计算。（4）低合金钢筋采用后涨硅自锚时，预应力钢筋长度增加0.35m计算。（5）低合金钢筋或钢绞线采用JM,XM,QM型锚具孔道长度在20m以内时，预应力钢筋长度增加1m；孔道长度20m以上时预应力钢筋长度增加1.8m计算。（6）碳素钢丝采用锥形锚具，孔道孔道长20m以内时，预应力钢筋长度增加1m；孔道长在20m以上时，预应力钢筋长度增加1.8m。（7）碳素钢丝两端采用镦粗头时，预应力钢丝长度增加0.35m计算。 二、各类钢筋计算长度的确定 钢筋长度=构件图示尺寸—保护层总厚度+两端弯钩长度+（图纸注明的搭接长度、弯起钢筋斜长的增加值）
1.钢筋锚固长度分： 1.1充分利用钢筋的抗拉强度时，受拉钢筋的基本锚固长度Lab； 1.2抗震等级框架梁、柱纵向钢筋在节点部位的弯折锚固长度基数LabE； （11 G101系列图集表格，称作受拉钢筋基本锚固长度Lab、LabE） 1.3受拉钢筋锚固长度La； 1.4受拉钢筋的抗震锚固长度LaE。 2.从钢筋锚固长度公式中符号的含义中，能发现钢筋锚固长度公式之间的关系，而知道钢筋锚固长度怎么算吗？从而融会贯通，得心应手地应用他。 2.1公式中几个相关符号的含义： 2.1.1 Lab—受拉钢筋基本锚固长度； 2.1.2 LabE—抗震等级框架梁、柱纵向钢筋在节点部位的弯折锚固长度基数； 2.1.3 ζaE—纵向受拉钢筋抗震锚固长度修正系数，对一、二级抗震等级取1.15，对三级抗震等级取1.05，对四级抗震等级取1.00； 2.1.4 La—受拉钢筋锚固长度； 2.1.5 ζa——锚固长度修正系数，对普通钢筋按本规范第8. 3.2条规定的规定取用（按表4），当多于一项时，可按连乘计算，但不应小于0.6；对预应力筋，可取1.0。 向左转|向右转 向左转|向右转 2.1.6 LaE—受拉钢筋的抗震锚固长度。 2.2钢筋锚固长度公式，知道钢筋锚固长度怎么算，必须细读，领会其意。可以说不同钢筋锚固长度怎么算？已经基本解决了解了解！ 2.2.1 Lab＝α×（?y/?t）×d （计算另详）； 2.2.2 LabE＝ζaELab，这个LabE是由纵向受拉钢筋抗震锚固长度修正系数乘受拉钢筋基本锚固长度而得。 2.2.3 La＝ζa Lab，这个La是由受拉钢筋锚固长度修正系数乘受拉钢筋基本锚固长度而得。 2.2.4 LaE＝ζaE La，这个LaE是由纵向受拉钢筋抗震锚固长度修正系数乘受拉钢筋锚固长度而得。
下图为03G101-1图集第34页的受拉钢筋抗震锚固长度查询表 常规情况下可以通过查表直接得到锚固长度Lae，较为方便。
下图为11G101-1图集第53页基本锚固长度（Lab）、基本抗震锚固长度（LabE）查询表 新版图集中如需求得锚固长度La及抗震锚固长度Lae需要根据表中的基本锚固长度乘以几个系数才能求得，相比03G图集查询相对麻烦，应部分网友建议，现将直径25划分以及环氧树脂涂层带肋钢筋划分条件调整至查询表范围内，以方便有需要的朋友直接查询。
表中数值均是根据GB50010-2010《混凝土结构设计规范》第8.3.1条之公式推导计算的，黄色部分为图集数值与计算数值不同之处，不知是图集计算错误还是图集有意如此所致，图集中此处数值为31d，环氧树脂涂层为39d，直径大于25为34d，直径大于25的环氧树脂涂层钢筋为43d（均比表中数值大1），如无需显示环氧树脂涂层钢筋，可见下表 以上内容仅是个人整理，以方便查询，原作者不能保证被转载后之数据无误，如有转载请注明原帖出处。 钢筋的表示方法有很多种，在不同的施工中用到的钢筋会不一样，一般在标识钢筋符号的时候要注意钢筋的根数、直径和等级，还有中心距等等，钢筋主要分为有Ⅰ级钢筋、Ⅱ级钢筋、Ⅲ级钢筋、Ⅳ级钢筋、Ⅴ级钢筋等等，这些钢筋的表示方法不一样，下面我们就简单的来看看： 热扎钢筋等级和直径符号：
这种钢筋符号的表示方法主要是根据钢筋的外形，性能和等级来分得，可以看出，钢筋的性能分为很多种，等级也分很多种，我们在购买钢筋的时候就要注意这些问题。
钢筋的标注： 一般在施工过程中，我们还是会对所需钢筋的数量和大小，以及钢筋间的直径做一个表示，表示方法就是以上的这种表示方法了，在施工过程中才能做得比较完善。 一般钢筋的表示方法： 以上是一般的钢筋的表示符号，这些符号在建筑施工图中是比较常见的，通过这些我们就能了解到具体的钢筋的某一个部位的衔接了。 连梁是指两端与剪力墙相连且跨高比小于5的梁（具体条文详见“高规”第7.1.8条）；框架梁是指两端与框架柱相连的梁，或者两端与剪力墙相连但跨高比不小于5的梁。
第一部分钢筋规格重量表 工字钢规格重量表 工字钢型号尺寸（mm）截面面积 （cm2）重量 （kg/m） 高腿宽腹厚 1010068 4.514.311.2 1212074 5.017.814.0 1414080 5.521.516.9 1616088 6.026.120.5 1818094 6.530.624.1 20A2001007.035.527.9 20B2001029.039.531.1 22A2201107.542.033.0 22B2201129.546.436.4 24A2401168.047.737.4 24B24011810.052.641.2 27A2701228.554.642.8 27B27012410.560.047.1 30A3001269.061.248.0 30B30012811.067.252.7 30C30013013.073.457.4 36A36013610.076.359.9 36B36013812.083.565.6 36C36014014.090.771.2 40A40014210.586.167.6 40B40014412.594.173.8 40C40014614.510280.1 槽钢规格重量表 槽钢型号尺寸截面面积 （cm2）重量 （kg/m） 高腿长腰厚 5 5037 4.5 6.93 5.44 6.56540 4.88.54 6.70 8 8043 5.010.248.04 1010048 5.312.7410.00 1212053 5.515.3612.06 14A14058 6.018.5114.53 14B140608.021.3116.73 16A16063 6.521.9517.23 16B160658.525.1519.74 20A200737.028.8322.63 20B200759.032.8325.77 30A300857.543.8934.45
钢筋锚固长度计算方法 钢筋锚固长度计算方法钢筋锚固长度计算方法一）钢筋工程量计算规则1、钢筋工程，应区别现浇、预制构件、不同钢种和规格，分别按设计长度乘以单位重量，以吨计算。2、计算钢筋工程量时，设计已规定钢筋塔接长度的，按规定塔接长度计算；设计未规定塔接长度的，已包括在钢筋的损耗率之内，不另计算塔接长度。钢筋电渣压力焊接、套筒挤压等接头，以个计算。 3、先张法预应力钢筋，按构件外形尺寸计算长度，后张法预应力钢筋按设计图规定的预应力钢筋预留孔道长度，并区别不同的锚具类型，分别按下列规定计算：（1)低合金钢筋两端采用螺杆锚具时，预应力的钢筋按预留孔道长度减0.35m,螺杆另行计算。（2）低合金钢筋一端采用徽头插片，另一端螺杆锚具时，预应力钢筋长度按预留孔道长度计算，螺杆另行计算。（3）低合金钢筋一端采用徽头插片，另一端采用帮条锚具时，预应力钢筋增加0. 15m,两端采用帮条锚具时预应力钢筋共增加0.3m计算。（4）低合金钢筋采用后张硅自锚时，预应力钢筋长度增加0. 35m计算。（5）低合金钢筋或钢绞线采用JM, XM, QM型锚具孔道长度在20m以内时，预应力钢筋长度增加lm；孔道长度20m以上时预应力钢筋长度增加1.8m计算。（6）碳素钢丝采用锥形锚具，孔道长在20m以内时，预应力钢筋长度增加lm；孔道长在20m以上时，预应力钢筋长度增加1．8m. （7）碳素钢丝两端采用镦粗头时，预应力钢丝长度增加0. 35m计算。（二）各类钢筋计算长度的确定钢筋长度=构件图示尺寸－保护层总厚度+两端弯钩长度+（图纸注明的搭接长度、弯起钢筋斜长的增加值）式中保护层厚度、钢筋弯钩长度、钢筋搭接长度、弯起钢筋斜长的增加值以及各种类型钢筋设计长度的计算公式见以下：1、钢筋的砼保护层厚度受力钢筋的砼保护层厚度，应符合设计要求，当设计无具体要求时，不应小于受力钢筋直径，并应符合下表的要求。钢筋的砼保护层厚度（mm）环境条件构件名称砼强度等级低于C25 C25及C30 高于C30 室内正常环境板、墙、壳15 梁、柱25 露天或室内高湿度环境板、墙、壳35 25 15 梁、柱45 35 25 有垫层基础35 70 无垫层注：（1）轻骨料砼的钢筋的保护层厚度应符合国家现行标准《轻骨料砼结构设计规程》。（2）处于室内正常环境由工厂生产的预制构件，当砼强度等级不低于C20且施工质量有可靠保证时，其保护层厚度可按表中规定减少5mm，但预制构件中的预应力钢筋的保护层厚度不应小于15mm；处于露天或室内高湿度环境的预制构件，当表面另作水泥砂浆抹面且有质量可靠保证措施时其保护层厚度可按表中室内正常环境中的构件的保护层厚度数值采用。（3）钢筋砼受弯构件，钢筋端头的保护层厚度一般为10mm；预制的肋形板，其主肋的保护层厚度可按梁考虑。（4）板、墙、壳中分布钢筋的保护层厚度

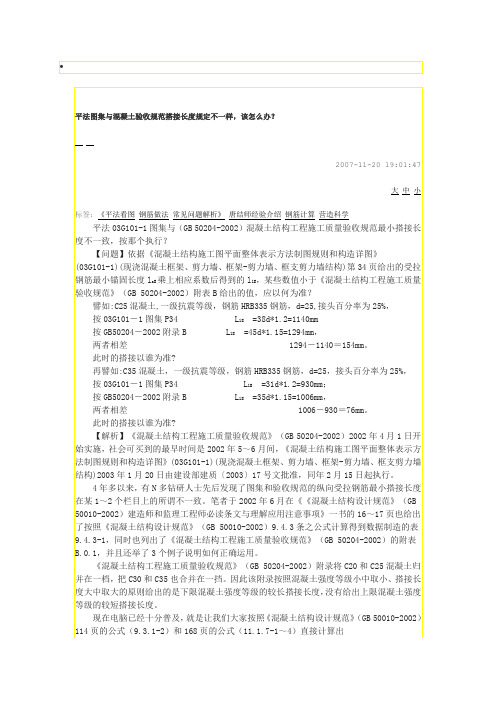

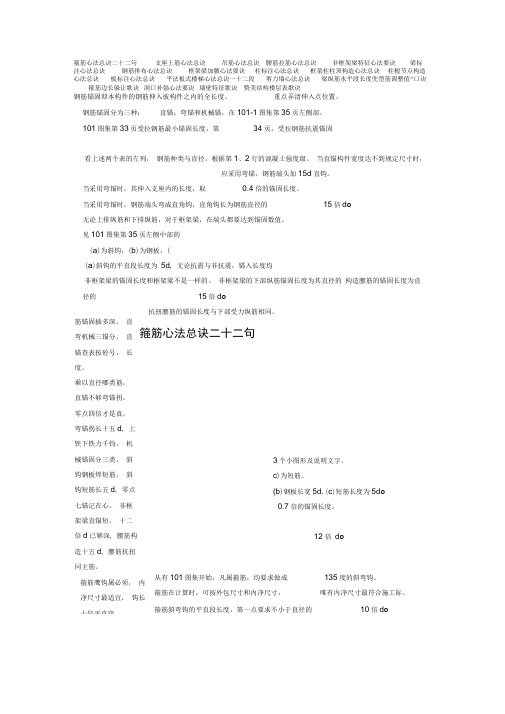

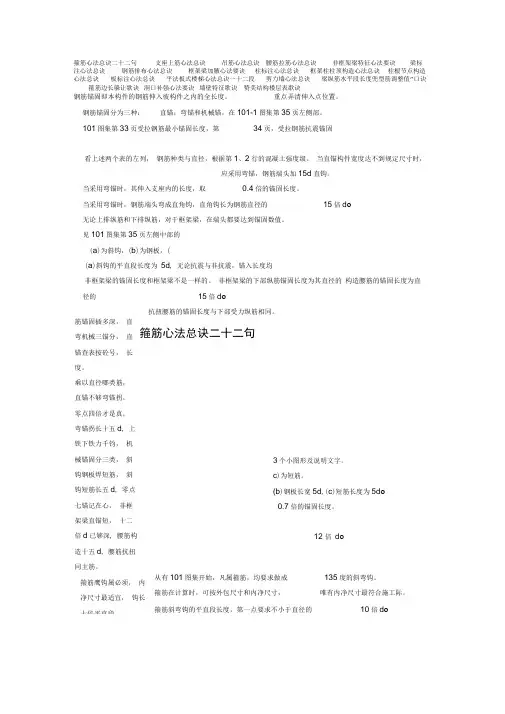

钢筋的锚固长度 为此构件中的纵筋伸入彼构件内的长度，以彼构件的完整边线起算。 如：梁伸入柱中；柱伸入梁中；次梁伸入主梁中；柱伸入基础中；墙或板伸入梁中；等等。 “锚固长度”应成为钢筋工的第一概念。 锚固长度是图集中的固定值。在《平法》各本图集中均有列表。 锚固长度在101-1.3.4图集中总分两种：非抗震与抗震，内容是不同的。 选择锚固长度的前提条件是混凝土强度等级与抗震等级，然后参照钢筋种类决定。 在任何情况下，锚固长度不得小于250mm。 非框架梁下部纵筋的锚固长度为12d；非框架梁包括：简支梁；连系梁；楼梯梁；过梁；雨蓬阳台梁；但不包括圈梁悬挑梁和基础梁，圈梁悬挑梁和基础梁另有规定。 当边柱内侧柱筋顶部和中柱柱筋顶部的直锚长度小于锚固长度时，可向内或向外侧弯12d直角钩。 当柱墙插筋的竖直锚固长度小于规定值时，需按照101-3图集32页右下角的表或45页右上角的表加弯直角钩。 框架梁上下纵筋及抗扭腰筋和非框架梁上部纵筋的锚固长度为0.4laE 加15d直角钩。 纵向受拉钢筋的绑扎搭接长度 纵向受拉钢筋的绑扎搭接长度是以锚固长度为先决条件，再根据纵向钢筋搭接接头的面积百分率给出3个修正系数来计算。 在任何情况下搭接长度不得小于300mm。 搭接长度与搭接位置是两个概念，不可混为一谈，各类构件各有具体要求。 受力钢筋的混凝土保护层最小厚度 前提条件是混凝土结构的环境类别。 保护层厚度在图纸的结构说明页中均有详细规定。 一般情况下，无垫层基础是70mm；有垫层基础是35mm，柱
是30mm，梁是25mm，板是20mm，薄板是15mm,图纸中均有具体规定。 保护层问题：通常，钢筋工在绑扎大梁时，在梁下部纵筋之下，必须要垫好保护层，合理的保护层材料是混凝土垫块或塑料卡，用大块石子垫也是常有的事，上级允许时，可用25mm的钢筋头垂直垫在主筋下，最好用16或18mm的钢筋头斜着垫在大梁的箍筋下面。 圈梁的保护层，一般应由混凝土工随打随垫，因为木工在支模时在圈梁钢筋上行走，事先垫了保护层更加容易跺倒箍筋。 板的保护层是最不容易保证的，如果按照合理的混凝土施工规程，钢筋工应当事先把板的钢筋保护层用混凝土垫块或塑料卡垫好，但是，各个工地不一定都是规范的，好多工地，混凝土工以及其它各个工种的人员都在已经绑扎好的钢筋上踩踏，这时，钢筋工完全有理由不给垫保护层，因为保护层垫起之后，更容易使绑扎好的钢筋网被踩得乱七八糟，不好修正，这时应由混凝土工随打随垫才对。 架立筋以前的架立筋与现在的架立筋，其意义已经发生了根本的改变。 以前的架立筋是指梁的上部纵筋，现在的架立筋是指梁的上部中间连接负弯矩筋的连接筋，在复合箍筋的内上角处，其非抗震搭接长度为150mm。 主筋主筋以前是指梁的下部纵筋，板的下部纵筋，柱的立筋，楼梯板的下部纵筋，主筋的名称已经过时，内容已经变得含糊不清，今已减少了这样的称呼。 弯起筋自从推广《平法》以来，弯起筋已经很少采用，但在个别的设计中依然可见，其要点是弯起角度，斜长的计算和减延伸率。 腰筋腰筋包括两种，构造腰筋和抗扭腰筋，不同点是作用不一样，构造腰筋用G打头，抗扭腰筋用N打头，构造腰筋的锚固长度为15d，抗扭腰筋的锚固长度与下部纵筋相同。 腰筋位置的计算，是以该梁所含板的下皮到梁的下部第一排
受拉钢筋最小锚固长度（l a、l aE） 【资料来源】《简明高层钢筋混凝土结构设计手册》（第二版） 非抗震受拉钢筋最小锚固长度l a 注：1. HPB235级钢筋（光面钢筋）的末端应做1800弯钩，弯后平直段长度应≥3d。 2.当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应将表值乘 以修正系数1.1。 3. HRB335、HRB400和RRB400级的环氧树脂涂层钢筋（用于三类环境的钢筋混凝土 构件中），其锚固长度应将表值乘以修正系数1.25。 4. 当HRB335、HRB400和RRB400级钢筋，在锚固区的混凝土保护层厚度＞3d且配 有箍筋时，其锚固长度可将表值乘以修正系数0.8。 5.任何情况下锚固长度应≥250mm。 6.当钢筋末端采用机械锚固时，其锚固长度可将表值乘以修正系数0.7。 7.当计算中充分利用纵向钢筋的抗压强度时，受压钢筋的锚固长度不应小于受拉锚 固长度l a的0.7倍。机械锚固措施不得用于受压钢筋的锚固。
受拉钢筋最小抗震锚固长度l aE 注：1.当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应将表值乘以修正系数1.1。 2. HRB335、HRB400和RRB400级的环氧树脂涂层钢筋（用于三类环境的钢筋混凝土 构件中），其锚固长度应将表值乘以修正系数1.25。 3. 当HRB335、HRB400和RRB400级钢筋，在锚固区的混凝土保护层厚度＞3d且配 有箍筋时，其锚固长度可将表值乘以修正系数0.8。 4.当钢筋末端采用机械锚固时，其锚固长度可将表值乘以修正系数0.7。 5.四级抗震的锚固长度l aE按非抗震的锚固长度l a采用，即l aE=l a。
钢筋基本锚固、搭接长度 参照《06G112建筑结构设计常用数据》 1 基本锚固长度 1.1 非抗震设计受力钢筋的锚固长度（mm ） 表1.1 1、 砼强度等级C15、钢筋种类HPB235的受拉钢筋的锚固长度为37d ，受压钢筋的锚固 长度为26d ； 2、 HRB335、HRB400和RRB400级的环氧树脂涂层钢筋，其锚固长度应按表中数值乘 以修正系数1.25； 3、 当钢筋在砼施工过程中易受扰动（如滑模施工）时，其锚固长度应按表中数值乘以 修正系数1.1； 4、 带肋钢筋在锚固区的砼保护层厚度大于纲纪直径的3倍且配有箍筋时，其锚固长度 可按表中数值乘以修正系数0.8； 5、 当HRB335、HRB400R 和RB400级纵向受拉钢筋末端采用机械锚固措施时，包括附 加锚固端头在内的锚固长度可取表中锚固长度的0.7倍； 6、 在任何情况下，纵向受拉钢筋的锚固长度不应小于250mm 。 1.2 抗震设计受力钢筋的锚固长度（mm ） 表1.2 2 基本搭接长度 2.1 非抗震设计受拉钢筋的搭接长度（mm ） 1、 当受拉钢筋的直径d ＞28mm 及受压钢筋的直径d ＞32mm 时，不宜采用绑扎搭接接 头； 2、 两根直径不同钢筋的搭接长度，以较细钢筋的直径计算；
3、 在任何情况下，纵向受拉钢筋的绑扎搭接长度不应小于300mm 。 2.2 非抗震设计受压钢筋的搭接长度（mm ） 表2.2 1、 同表2.1注1-2； 2、 在任何情况下，纵向受压钢筋的绑扎搭接长度不应小于200mm 。 2.3 抗震设计受拉钢筋的搭接长度（mm ） 1、 同表2.1注1-2； 2、 在任何情况下，纵向受拉钢筋的绑扎搭接长度不应小于300mm 。
受拉钢筋锚固长度 1.根据《混凝土结构设计规范》GB50010-2002的规定： 在混凝土中受拉钢筋的锚固长度L=a×(f1/f2)×d。 式中:f1为钢筋的抗拉设计强度； f2为混凝土的抗拉设计强度； a为钢筋外形系数，光面钢筋取0.16，带肋钢筋取0.14； d为钢筋的公称直径。 另外，当钢筋为HRB335级和HRB400级其直径大于25mm时，锚固长度应再乘1.1的修正系数。 2.在地震区还应根据抗震等级再乘一个系数：抗震等级一、二级时系数为1.15；三级时系数为1.05；；四级时系数为1.0。 混凝土中受压钢筋的锚固长度为受拉钢筋锚固长度的0.7倍。 以上是钢筋锚固长度的计算方法，在施工图中的设计说明部份，一般都有对钢筋锚固长度的要求，可以根据图中的要求进行检查。 La就是传说中的钢筋锚固长度，英文首写字母，长度(Lengt),锚固(Anchor)，如果再加个e(地震Earthquake)就是抗震锚固长度。LAE指纵向受拉钢筋的抗震锚固长度。具体取值见03G101-1第34页整理的的钢筋下料及算量
受拉钢筋抗震锚固长度LaE 3、当HPB335 HRB400 RRB400级纵向受拉钢筋末端采用机械锚固措施时，包括附加锚固断头在内的锚固长度可取为本图集第33页和本页表中锚固长度的0.7倍。机械锚固的形式及构造要求见本图集35页。 4、当钢筋混凝土施工过程中易受扰动（如滑膜施工）时，其锚固长度应乘以修正系数1.1。 5、在任何情况下，锚固长度不得小于250mm。
受拉钢筋最小锚固长度LaE 工）时，其锚固长度应乘以修正系数1.1。3、在任何情况下，锚固长度不得小于250mm。4、HPB钢筋为受拉时，其末端应做成180°弯钩。弯钩平直段长度不应小于3d。当受压时，可不做弯钩。

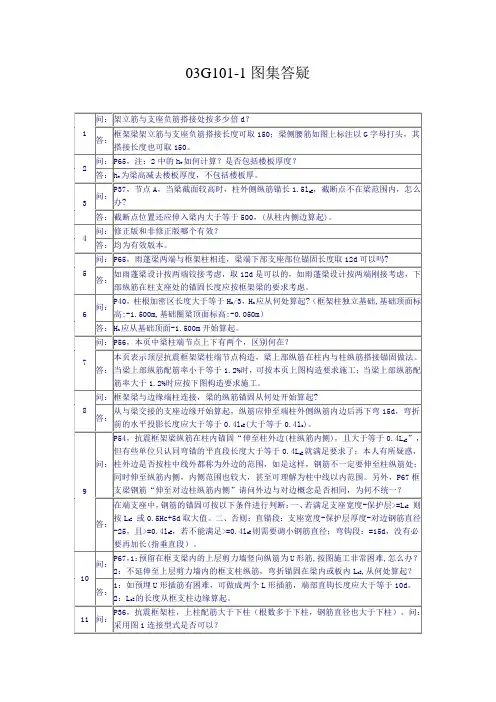

钢筋的锚固长度 平法梁纵筋伸入端柱支座长度的两种计算方法： 以第54-55页为例，梁纵筋伸入端柱都有15d的弯锚部分，如果把它放在与柱纵筋同一个垂直层面上，会造成钢筋过密，显然是不合适的。正如图上所画的那样，应该从外到内分成几个垂直层面来布置。但是，在计算过程中，却可以有两种不同的算法，这两种算法都符合图集的规定； 第一种算法，是从端柱外侧向内侧计算，先考虑柱纵筋的保护层，再按一定间距布置（计算）梁的第一排上部纵筋、第二排上部纵筋，再计算梁的下部纵筋，最后，保证最内层的下部纵筋的直锚长度不小于0.4laE； 第二种算法，是从端柱内侧向外侧计算，先保证梁最内层的下部纵筋的直锚长度不小于0.4laE，然后依次向外推算，这样算下来，最外层的梁上部纵筋的直锚部分可能和柱纵筋隔开一段距离。 这两种算法，第一种较为安全，第二种省些钢筋。不知道图集设计者同意采用哪一种算法？ 答：应按第一种算法。如果柱截面高度较大，按54页注6实行。 梁问题（2）：关于03G101图集第54页“梁端部节点”的问题，是否“只要满足拐直角弯15d和直锚长度不小于0.4laE 的要求，则钢筋锚入支座的总长度不足laE也不要紧。” 答：laE是直锚长度标准。当弯锚时，在弯折点处钢筋的锚固机理发生本质的变化，所以，不应以laE作为衡量弯锚总长度的标准，否则属于概念错误。应当注意保证水平段≥0.4laE非常必要，如果不能满足，应将较大直径的钢筋以“等强或等面积”代换为直径较小的钢筋予以满足，而不应采用加长直钩长度使总锚长达laE的错误方法。 问题（3）：对比《96G101》、《00G101》、《03G101》三本图集，在最早的《96G101图集》的“原位标注”中有“第4条”：“当梁某跨支座与跨中的上部纵筋相同，且其配筋值与集中标注的梁上部贯通筋相同时，则不需在该跨上部任何部位重复做原位标注；若与集中标注值不同时，可仅在上部跨中注写一次，支座省去不注（图4.2.4a）。”然而在后面两本图集中，这一条不见了，但“图4.2.4a”
关于锚固长度值的确定 L ab:基本锚固长度 L abe:基本锚固长度（指的是抗震基本锚固长度） L a:受拉钢筋锚固长度 L aE:纵向受拉钢筋抗震锚固长度。 L a=ζa*L ab 公式○1 L abe=ζaE* L ab 公式○2【出自混凝土结构设计规范2010 11.6.7-1】 L aE =ζaE* La 公式○3 ζaE*ζa*L ab 公式○4 将公式○1代入公式○3得：L aE = ζa* L abe 公式○5 将公式○2代入公式○4得：L aE = 受拉钢筋锚固长度修正系数ζ a 在施工中很少考虑，（在带肋钢筋的直径大于25时取1.1。环氧树脂涂层带肋钢筋取1.25，本工程不是此类钢筋，施工中易受扰动的钢筋取1.1，如滑膜施工使钢筋承受较大动荷载（混规2002））。即通常情况下L aE锚固值可近似出理为L abe 的锚固值。即通长情况下L aE=L abe 何时取用L aE锚固值，何时取用L abe的锚固值可详见【混凝土结构设计规范2010 P161,162】以及图集《13G101-11》P9第9页.“L aE用于钢筋直锚或者总锚固，L abe用于钢筋弯折锚固和机械锚固” 公式○2举例:对照《11g101-1》查： 如：混凝土等级C25，二级抗震：40*1.15=46d 混凝土等级C25，三级抗震：40*1.05=42d 混凝土等级C25，四级抗震：40*1.0=40d 混凝土等级C30，二级抗震：35d*1.15=40.25d≈ 40d 混凝土等级C25，三级抗震：35d*1.05=36.75d≈ 37d 混凝土等级C30，四级抗震：35d*1.0=35d
钢筋锚固长度表格 -标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
2 钢筋基本锚固、搭接长度 参照《06G112建筑结构设计常用数据》 1 基本锚固长度 1.1 非抗震设计受力钢筋的锚固长度（mm ） 1、 砼强度等级C15、钢筋种类HPB235的受拉钢筋的锚固长度为37d ，受压钢筋的锚 固长度为26d ； 2、 HRB335、HRB400和RRB400级的环氧树脂涂层钢筋，其锚固长度应按表中数值乘 以修正系数1.25； 3、 当钢筋在砼施工过程中易受扰动（如滑模施工）时，其锚固长度应按表中数值乘以 修正系数1.1； 4、 带肋钢筋在锚固区的砼保护层厚度大于纲纪直径的3倍且配有箍筋时，其锚固长度 可按表中数值乘以修正系数0.8； 5、 当HRB335、HRB400R 和RB400级纵向受拉钢筋末端采用机械锚固措施时，包括附 加锚固端头在内的锚固长度可取表中锚固长度的0.7倍； 6、 在任何情况下，纵向受拉钢筋的锚固长度不应小于250mm 。 1.2 抗震设计受力钢筋的锚固长度（mm ） 注：同表1.1注2-6。 2 基本搭接长度 2.1 非抗震设计受拉钢筋的搭接长度（mm ）
1、当受拉钢筋的直径d＞28mm及受压钢筋的直径d＞32mm时，不宜采用绑扎搭接 接头； 2、两根直径不同钢筋的搭接长度，以较细钢筋的直径计算； 3、在任何情况下，纵向受拉钢筋的绑扎搭接长度不应小于300mm。 1、同表2.1注1-2； 2、在任何情况下，纵向受压钢筋的绑扎搭接长度不应小于200mm。 2.3 抗震设计受拉钢筋的搭接长度（mm） 3

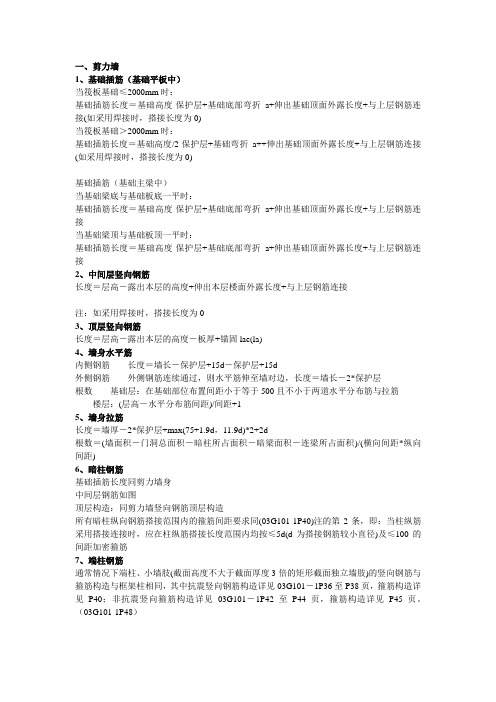

钢筋锚固的计算公式 一、梁 （1）框架梁 一、首跨钢筋的计算 1、上部贯通筋 上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值 2、端支座负筋 端支座负筋长度：第一排为Ln/3＋端支座锚固值； 第二排为Ln/4＋端支座锚固值 3、下部钢筋 下部钢筋长度＝净跨长＋左右支座锚固值 以上三类钢筋中均涉及到支座锚固问题，那么总结一下以上三类钢筋的支座锚固判断问题： 支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。 钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。 钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d } 4、腰筋 构造钢筋：构造钢筋长度＝净跨长＋2×15d 抗扭钢筋：算法同贯通钢筋 5、拉筋 拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d 拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。 6、箍筋 箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）*2＋2×11.9d＋8d 箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1
注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。 7、吊筋 吊筋长度＝2*锚固（20d）+2*斜段长度+次梁宽度+2*50，其中框梁高度>800mm 夹角=60° ≤800mm 夹角=45° 二、中间跨钢筋的计算 1、中间支座负筋 中间支座负筋：第一排为：Ln/3＋中间支座值＋Ln/3； 第二排为：Ln/4＋中间支座值＋Ln/4 注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度： 第一排为：该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）； 第二排为：该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）。 其他钢筋计算同首跨钢筋计算。LN为支座两边跨较大值。 二、其他梁 一、非框架梁 在03G101-1中，对于非框架梁的配筋简单的解释，与框架梁钢筋处理的不同之处在于： 1、普通梁箍筋设置时不再区分加密区与非加密区的问题； 2、下部纵筋锚入支座只需12d； 3、上部纵筋锚入支座，不再考虑0.5Hc＋5d的判断值。 未尽解释请参考03G101-1说明。 二、框支梁 1、框支梁的支座负筋的延伸长度为Ln/3； 2、下部纵筋端支座锚固值处理同框架梁； 3、上部纵筋中第一排主筋端支座锚固长度＝支座宽度－保护层＋梁高－保护层＋Lae，第二排主筋锚固长度≥Lae； 4、梁中部筋伸至梁端部水平直锚，再横向弯折15d； 5、箍筋的加密范围为≥0.2Ln1≥1.5hb；
受拉钢筋抗震锚固长度LaE，计算公式：LaE＝ζaE La。 式中：LaE——受拉钢筋抗震锚固长度； ζaE——为抗震锚固长度修正系数，对一、二级抗震等级取1.15，对三级抗震等级取1.05，对四级抗震等级取1.00。 La——受拉钢筋锚固长度（非抗震）。 一、受拉钢筋最小锚固长度（la、laE） 非抗震受拉钢筋最小锚固长度la 注： 1. HPB235级钢筋（光面钢筋）的末端应做180度弯钩，弯后平直段长度应≥3d。 2.当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应将表值乘以修正系数1.1。 3. HRB335、HRB400和RRB400级的环氧树脂涂层钢筋（用于三类环境的钢筋混凝土构件中），其锚固长度应将表值乘以修正系数1.25。 4. 当HRB335、HRB400和RRB400级钢筋，在锚固区的混凝土保护层厚度＞3d且配有箍筋时，其锚固长度可将表值乘以修正系数0.8。 5.任何情况下锚固长度应≥250mm。 6.当钢筋末端采用机械锚固时，其锚固长度可将表值乘以修正系数0.7。 7.当计算中充分利用纵向钢筋的抗压强度时，受压钢筋的锚固长度不应小于受拉锚固长度la的0.7倍。机械锚固措施不得用于受压钢筋的锚固。 二、受拉钢筋最小抗震锚固长度laE 1.当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应将表值乘以修正系数1.1。 2. HRB335、HRB400和RRB400级的环氧树脂涂层钢筋（用于三类环境的钢筋混凝土构件中），其锚固长度应将表值乘以修正系数1.25。 3. 当HRB335、HRB400和RRB400级钢筋，在锚固区的混凝土保护层厚度＞3d且配有箍筋时，其锚固长度可将表值乘以修正系数0.8。 4. 当钢筋末端采用机械锚固时，其锚固长度可将表值乘以修正系数0.7。 5. 四级抗震的锚固长度laE按非抗震的锚固长度la采用，即laE=la。 Lab和LaE 的区别： Lab=a*ft/fy，Lab为基本锚固长度，a为钢筋的外型系数，光圆钢筋取0.16，带肋钢筋取0.14，ft、fy分别为混凝土、钢筋抗拉强度设计值。 LaE=ζaE*Lab，ζaE抗震锚固长度修正系数，一二级抗震取1.15，三级抗震取1.05，四级1.0. 另外补充LabE，这个是基本抗震锚固长度，比如框架梁柱中钢筋锚到混凝土中的投影长度分别要求不小于0.4LabE、0.5LabE， 纵向受拉钢筋最小搭接长度(ll、llE) 一、非抗震纵向受拉钢筋最小搭接长度ll 1. HPB235级钢筋（光面钢筋）的末端应做180度弯钩，弯后平直段长度应≥3d。 2. 当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应将表值乘以修正系数1.1。 3. HRB335、HRB400和RRB400级的环氧树脂涂层钢筋（用于三类环境的钢筋混凝土构件中），其锚固长度应将表值乘以修正系数1.25。 4. 表中最小搭接长度适用于纵向钢筋搭接接头面积百分率≤25%的情况。 当接头面积百分率为50%时，应将表值搭接长度乘以增大系数1.17；当接头面积百分率为100%时，应将表值搭接长度乘以增大系数1.34； 接头面积百分率为中间值时，搭接长度增大系数可用插入法确定。
新平法图集11G101中钢筋锚固长度计算解读 11G101系列图集已全面使用了。已经有很多新设计的建筑在使用此套图集。很多人在询问锚固长度变化的问题，就此的文章,希望能给大家以指导。 1、新老规范的受拉钢筋之锚固长度，计算公式的右端项没有变化，还是原来的各个元素。 1）老规范把大量不需要调整的锚固长度和需要进行各种调整的少量锚固长度都叫做“锚固长度”，有点不妥； 2）新规范把大量不需要调整的“锚固长度”和需要进行各种调整的少量“锚固长度”都叫做“基本锚固长度”，也是很闹心的。 3）l长度Length的字头字母， a锚固Anchorage的字头字母， b基本Basic的字头字母， lab——基本锚固长度。 E地震Earthquake的字头字母。 labE——基本抗震锚固长度 4）11G101-1第53页的表格，上表是供人们直接查阅用表，对99.99%的钢筋都可以直接查阅，他们的la就=lab他们的laE就labE；其左下表是上表的编制说明，只是告诉我们，上表中的一、二级抗震是用四级或者非抗震（两者完全一样）的数据乘以1.15得到，并不是说对上表的数据还要再乘以1.15；上表中的三ji 级抗震的锚固长度数据是用四级或者非抗震（两者完全一样）的数据乘以1.05得到，并不是说对上表的数据还要再乘以1.05 。 其左下表是上表的编制说明，只是告诉我们，上表中的一、二级抗震是用四级或者非抗震（两者完全一样）的锚固长度数据乘以1.15得到，并不是说对上表的数据还要再乘以1.15；上表中的三ji级抗震的锚固长度数据是用四级或者非抗震（两者完全一样）的数据乘以1.05得到，并不是说对上表的数据还要再乘以1.05 。左下表说明上表数据是怎么来的，是上表的编制说明，不是上表的使用说明，他是告知性说明，不是执行性说明； 右下表是上表的使用说明，说明上表数据遇到某些情况还需要调整，它是上表的使用性说明。它表是上表的使用说明，告诉我们，在什么情况下，需要乘以什么样系数，这些系数与老规范也完全一致，没有变更，譬如：5）如果你碰到直径大于等于28mm，先查的相应抗震等级和混凝土强度等级的lab或labE，再乘以1.1； 6）如果你碰到环氧树脂涂膜钢筋，再扩大25%； 7）如果你碰到施工时钢筋有可能被扰动，再乘以1.1。 2、锚固大量存在于梁、柱和板，新规范规定，HRB335MPa钢筋不再用于梁柱，梁柱应采用HRB400MPa钢筋和HRB500MPa钢筋，而HRB400MPa钢筋的强度设计值比HRB335MPa钢筋高出20%，因此大于25mm直径的钢筋的使用的概
受拉钢筋最小锚固长度（l a、l aE） 【资料来源】《简明高层钢筋混凝土结构设计手册》（第二版） 非抗震受拉钢筋最小锚固长度l a 受拉钢筋最小抗震锚固长度l aE
注：1.当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应将表值乘以修正系数1.1。 2. HRB335、HRB400和RRB400级的环氧树脂涂层钢筋（用于三类环境的钢筋混凝土 构件中），其锚固长度应将表值乘以修正系数1.25。 3. 当HRB335、HRB400和RRB400级钢筋，在锚固区的混凝土保护层厚度＞3d且配 有箍筋时，其锚固长度可将表值乘以修正系数0.8。 4.当钢筋末端采用机械锚固时，其锚固长度可将表值乘以修正系数0.7。 5.四级抗震的锚固长度l aE 按非抗震的锚固长度l a 采用，即l aE =l a 。 纵向受拉钢筋最小搭接长度(l l、l lE) 【资料来源】《简明高层钢筋混凝土结构设计手册》（第二版） 非抗震纵向受拉钢筋最小搭接长度l l
注：1. HPB235级钢筋（光面钢筋）的末端应做1800弯钩，弯后平直段长度应≥3d 。 2.当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应将表值乘以修正系数1.1。 3. HRB335、HRB400和RRB400级的环氧树脂涂层钢筋（用于三类环境的钢筋混凝土构件中），其锚固长度应将表值乘以修正系数1.25。 4. 表中最小搭接长度适用于纵向钢筋搭接接头面积百分率≤25%的情况。当接头面积百分率为50%时，应将表值搭接长度乘以增大系数1.17；当接头面积百分率为100%时，应将表值搭接长度乘以增大系数1.34；接头面积百分率为中间值时，搭接长度增大系数可用插入法确定。 5. 任何情况下，纵向受拉钢筋绑扎搭接接头的搭接长度均应≥300mm 。 6. 受压钢筋，当搭接连接时，其受压搭接长度不应小于纵向受拉搭接长度l l 的0.7倍，且在任何情况下不应小于200mm 。 纵向受拉钢筋最小抗震搭接长度l lE
你说的在中柱和剪力墙的锚固吗？（注：我问的不是屋面框架边柱）谢谢！ 回答 中柱的锚固就和楼层的是一摸一样的了。。 11G101-1图集53页受拉钢筋锚固长度计算公式中：Lae＝系数*La中的La是否有误，是否应为Labe。请大侠帮解答！ 11G101-1图集53页受拉钢筋锚固长度计算公式中：LaE ＝ζaE La中的La是否有误？ 答：LaE＝ζaE La中的La无误。 LaE＝ζaE La中的La是否有误？是否应为Labe。 怎么答您？ 1、在ζa不发生情况下：LaE＝LabE（当La＝ζa Lab中的
ζa不发生La＝Lab，则LaE＝Labe＝ζaE Lab…因La＝Lab） 2、当ζa发生情况下：LaE≠LabE。 原因： ①您没细看公式：La＝ζa Lab。 ②您错把11G101—1图集中LaE—抗震锚固长度，当成（抗震等级中）受拉钢筋基本锚固长度LabE，（从您的问中，已知您把LaE和LabE混淆了！）他俩最大的相似是“抗震”，原则的区别在“基本”，即永远LaE≥LabE，不可能LabE＞LaE出现，因LabE是“基本”。 LabE与LaE有什么区别？区别有三： 1 LabE是受拉钢筋钢筋基夲锚固长度。LaE受拉钢筋抗震固长度。是“基夲锚固长度与受拉钢筋抗震固长度之别” 。 2 受拉钢筋基夲锚固长度LabE，不含受拉钢筋锚固长度修正系数ζa值，而受拉钢筋抗震固长度LaE，内中一定含有受拉钢筋锚固长度修正系数ζa值。 3 LabE受拉钢筋基夲锚固长度查表能得其值。而LaE受拉钢筋抗震固长度，必须经过计算才能得到（原因是ζa值）。 ③公式：La＝ζa Lab。 式中：La—受拉钢筋锚固长度； ζa —受拉钢筋锚固长度修正系数； Lab—受拉钢筋基本锚固长度。 我认为要读懂平法还要知其源在何处：
钢筋锚固长度计算方法 一、钢筋工程量计算规则 1.钢筋工程，应区别现浇、预制构件和规格，分别按设计长度乘以单位重量，以吨计算。 2.计算钢筋工程量时，设计已规定钢筋搭接长度的，按规定搭接长度计算；设计未规定搭接长度的，已包括在钢筋的损耗率之内，不另计算搭接长度。钢筋电焊压力焊接、套筒挤压等接头，以个计算。 3.先张法预应力钢筋，按构件外形尺寸计算长度，后张法预应力钢筋按设计图规定的预应力钢筋预留孔道长度，并区分不同的锚具模型，分别按下列规定计算：（1）低合金钢筋两端采用螺杆锚具时，预应力的钢筋按预留孔道长度减去0.354m，螺杆另行计算。（2）低合金钢筋一段采用徽头插片，另一端螺杆锚具时，预应力钢筋长度按预留孔道长度计算，螺杆另行计算。（3）低合金钢筋一段采用徽头插片，另一端采用帮条锚具时，预应力钢筋增加0.15m，两端采用帮条锚具时，预应力钢筋共增加0.3m计算。（4）低合金钢筋采用后涨硅自锚时，预应力钢筋长度增加0.35m计算。（5）低合金钢筋或钢绞线采用JM,XM,QM型锚具孔道长度在20m以内时，预应力钢筋长度增加1m；孔道长度20m以上时预应力钢筋长度增加1.8m计算。（6）碳素钢丝采用锥形锚具，孔道孔道长20m以内时，预应力钢筋长度增加1m；孔道长在20m以上时，预应力钢筋长度增加1.8m。（7）碳素钢丝两端采用镦粗头时，预应力钢丝长度增加0.35m计算。 二、各类钢筋计算长度的确定 钢筋长度=构件图示尺寸—保护层总厚度+两端弯钩长度+（图纸注明的搭接长度、弯起钢筋斜长的增加值） 式中保护层厚度、钢筋弯钩长度、钢筋搭接长度、弯起钢筋斜长的增加值以及各种类型钢筋设计长度的计算公式见以下： 1.钢筋砼保护层厚度 受力钢筋的砼保护层厚度，应符合设计要求，当设计无具体要求时，不应小
根据《钢筋混凝土设计规范》11.1.7规定: 受拉钢筋抗震锚固长度LaE，计算公式：LaE＝ζaE La。 式中：LaE——受拉钢筋抗震锚固长度； ζaE——为抗震锚固长度修正系数，对一、二级抗震等级取 1.15，对三级抗震等级取1.05，对四级抗震等级取1.00。 La——受拉钢筋锚固长度（非抗震）。 一、受拉钢筋最小锚固长度（la、laE） 非抗震受拉钢筋最小锚固长度la 注： 1. HPB235级钢筋（光面钢筋）的末端应做180度弯钩，弯后平直段长度应≥3d。 2.当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应将表值乘以修正系数1.1。 3. HRB335、HRB400和RRB400级的环氧树脂涂层钢筋（用于三类环境的钢筋混凝土构件中），其锚固长度应将表值乘以修正系数1.25。 4. 当HRB335、HRB400和RRB400级钢筋，在锚固区的混凝土保护层厚度＞3d且配有箍筋时，其锚固长度可将表值乘以修正系数0.8。 5.任何情况下锚固长度应≥250mm。 6.当钢筋末端采用机械锚固时，其锚固长度可将表值乘以修正系数0.7。 7.当计算中充分利用纵向钢筋的抗压强度时，受压钢筋的锚固长度不应小于受拉锚固长度la的0.7倍。机械锚固措施不得用于受压钢筋的锚固。
二、受拉钢筋最小抗震锚固长度laE 1.当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应将表值乘以修正系数1.1。 2. HRB335、HRB400和RRB400级的环氧树脂涂层钢筋（用于三类环境的钢筋混凝土构件中），其锚固长度应将表值乘以修正系数1.25。 3. 当HRB335、HRB400和RRB400级钢筋，在锚固区的混凝土保护层厚度＞3d且配有箍筋时，其锚固长度可将表值乘以修正系数0.8。 4. 当钢筋末端采用机械锚固时，其锚固长度可将表值乘以修正系数0.7。 5. 四级抗震的锚固长度laE按非抗震的锚固长度la采用，即laE=la。 Lab和LaE 的区别： Lab=a*ft/fy，Lab为基本锚固长度，a为钢筋的外型系数，光圆钢筋取0.16，带肋钢筋取0.14，ft、fy分别为混凝土、钢筋抗拉强度设计值。 LaE=ζaE*Lab，ζaE抗震锚固长度修正系数，一二级抗震取1.15，三级抗震取1.05，四级1.0. 另外补充LabE，这个是基本抗震锚固长度，比如框架梁柱中钢筋锚到混凝土中的投影长度分别要求不小于0.4LabE、0.5LabE，
钢筋锚固长度计算 答：受拉钢筋基本锚固长度Lab、LabE。因11G101系列1～3中，不必通过计算可查表取用。这样钢筋“基本”锚固长度Lab、LabE排除（实质受拉钢筋基本锚固长度Lab，在规范中也可计算的，因本题无“基本”两字故排除）。 剩下：受拉钢筋锚固长度La、抗震锚固长度LaE了。 受拉钢筋锚固长度La（非抗震）如何用公式计算？ 公式：La＝ζaLab 式中： La——受拉钢筋锚固长度； ζa——锚固长度修正系数，对普通钢筋按本规范第8.3.2条规定的规定取用， Lab——受拉钢筋基本锚固长度Lab。 受拉钢筋抗震锚固长度LaE如何用公式计算？ 公式：LaE＝ζaELa 式中： LaE——抗震锚固长度； ζaE——纵向受拉钢筋抗震锚固长度修正系数，对一、二级抗震等级取1.15，对三级抗震等级取1.05，对四级抗震等级取1.00； La——纵向受拉钢筋的锚固长度。 真的要钢筋锚固长度计算。突出一个“算”字，最好用例题。空了试试。 《混凝土结构设计规范》GB 50010—2010 8.3钢筋的锚固 8.3.1 当计算中充分利用钢筋的抗拉强度时，受拉钢筋的锚固应符合下列要求：1 基本锚固长度应按下列公式计算： 普通钢筋Lab＝α×（?y/?t）×d （8.3.1-1） 式中： Lab—受拉钢筋基本锚固长度； ?y—普通钢筋的抗拉强度设计值； HPB300级钢筋为270N /mm 2， HRB335 、HRBF335级钢筋为300N /mm 2， HRB400 、HRBF400、RRB400级钢筋为360N /mm 2， HRB500 、HRBF500级钢筋为435N /mm 2。 ?t—混凝土轴心抗拉强度设计值； 当混凝土强度等级高于C60时，按C60取值。 混凝土强度等级： C15为0.91N /mm 2， C20为1.10 N /mm 2， C25为1.27 N /mm 2， C30为1.43 N /mm 2，
