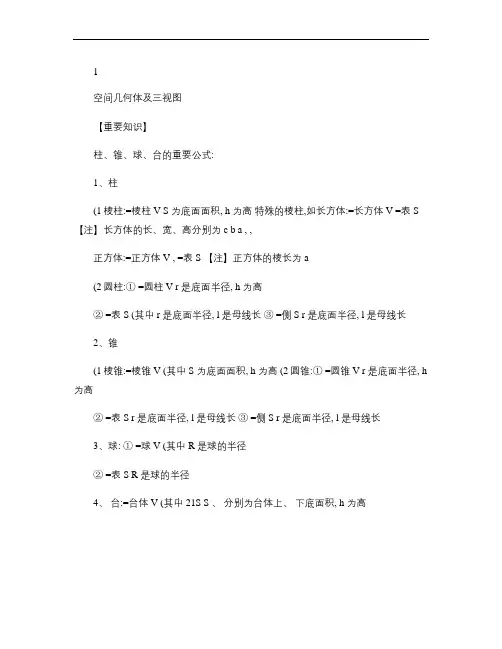

空间几何体及三视图
【重要知识】
柱、锥、球、台的重要公式：
1、柱
（1）棱柱：=棱柱V （其中S 为底面面积，h 为高） 特殊的棱柱，如长方体：=长方体V ，=表S 【注】长方体的长、宽、高分别为c b a ,,
正方体：=正方体V ， =表S 【注】正方体的棱长为a
（2）圆柱：①=圆柱V （其中r 是底面半径，h 为高）
②=表S （其中r 是底面半径，l 是母线长） ③=侧S （其中r 是底面半径，l 是母线长）
2、锥
（1）棱锥：=棱锥V （其中S 为底面面积，h 为高） （2）圆锥：①=圆锥V （其中r 是底面半径，h 为高）
②=表S （其中r 是底面半径，l 是母线长） ③=侧S （其中r 是底面半径，l 是母线长）
3、球： ①=球V （其中R 是球的半径）
②=表S （其中R 是球的半径）
4、台：=台体V （其中21S S 、分别为台体上、下底面积，h 为高）
【重要题型】
1、如图，一个简单空间几何体的三视图其主视图与侧视图都是边长为2的正三角形，俯视图轮廓为正方形，则此几何体的体积是( )
A ．32
B ．12
C ．43
D ．
2、一个几何体的三视图如右图，其中主视图和左视图都是边长为2的正三角形，那么这个几何体的表面积为（ ） A ． 1
2
π B ． π C ．π3 D ．π5
3、如图所示，一个空间几何体的主视图和俯视图都是边长为1的正方形，侧视图是一个直径为1的圆，那么这个几何体的
表面积为（ ）
A ．π4
B ．π3
C ．π2
D ．π2
3
4、某型号儿童蛋糕上半部分是半球，下半部分是圆锥，
三视图如图，则该型号蛋糕的表面积=S ( ) A ．π115 B ．π110 C ．π105 D ．π100
3
3
4
主视图
侧视图
俯视图
俯视图
正视图
5
12
10
侧视图
?
正视图 侧视图
俯视图
5
5 3 4 3
4
23
正视图
侧视图
2
2
5、某几何的三视图如图所示，它的体积为（ ）
A ．72π
B 48π C.30π D.24π
6、某三棱锥的三视图如图2所示，则该三棱锥的体积是（ ）
A ．16
B ．13
C ．2
3
D ．1
7、已知某几何体的三视图如图所示，其中俯视图和侧视图都是半径为1的半圆，主视图是圆，则该几何体的表面积为（ ）
A 、π
B 、π2
C 、π3
D 、π4
8、某几何体的三视图如图所示，且正视图、侧视图都是矩形，则该几何体的体积为（ ） A 、16 B 、12
C 、8
D 、6
9、一个几何体的三视图如图所示，则这个几何体的表面积为( ) A ．72 B ．66
C ．60
D ．30
10、如图，某几何体的正视图（主视图 2
1俯视图
侧视图
正视图2
13
3 4
4
2
2
正视图 侧视图
俯视图
图），侧视图（左视图）和俯视图分别是等边三角形，等腰三角形和菱形，则该几何体的体积为（ ）
A ．43
B ．4
C ．23
D ．2
11、如下图，某几何体的正视图和侧视图都是边长为1的正方形，且体积为2
1
，则该几何体的俯视图可以是（ ）
12、已知某一空间几何体的正视图与侧视图如图所示，则在下列①②③④⑤对应图形中，可以是该几何体的俯视图的图形有（ ）
A ．①②③⑤
B ．②③④⑤
C ．①②④⑤
D ．①②③④
【参考答案】
1、【答案】
D
① ② ③ ④ ⑤
正视图
侧视图
【解析】这是一个正四棱锥，3
3
43231312=??==Sh V 正四棱锥 2、【答案】C
【解析】πππ3)21(1)(=+??=+=l r r S 表 3、【答案】D
【解析】这是一个圆柱体，表面积2
3)121(212)(2π
ππ=
+??=+=l r r S 4、【答案】A
5、【答案】C
【解析】该几何体由一个半球和下面一个倒立圆锥组成
πππ18334
21342133=??=?=R V 半球 πππ12433
1312
2=??==h r V 圆锥
因此，πππ301218=+=V
6、【答案】B
【解析】由三视图判断底面为等腰直角三角形，三棱锥的高为2， 底面积211121=??=S ，2=h ，3
1
2213131=??==Sh V
7、【答案】C 【解析】ππππ3342
1
222==+?=
R R R S 8、【答案】B
【解析】这是长方体中间挖掉一个三棱柱 因此，122422
3
21=????=V 9、【答案】A
【解析】这个一个直三棱柱。
侧面积60555453=?+?+?=侧S ，底面积12)2
143(2=???=底S 于是，表面积为72 10、【答案】C
【解析】该几何体是一个底面为菱形的四棱锥，菱形的面积1
223232
S =??=，四棱锥的高为3，则该几何体的体积11
2332333
V Sh ==??=
11、【答案】C
12、【答案】D
【解析】图⑤的正视图最底层应该是两个矩形组成，其它图形都满足要求
三视图画法的几点注意 了解物体的三视图，能正确地画出简单几何体的三视图是新课程的新 内容之一．如何正确地画出简单几何体的主视图、左视图和俯视图呢？注 意以下几点： 一、注意物体摆放的位置 物体的三视图与物体摆放的位置有着十分密切的关系，同一个物体， 摆放的位置不同，所得的三视图一般也不同．如图1的圆柱，它的主视图 和左视图都是矩形，俯视图是圆，而如果把它摆放成如图2，则它的左视 图就变成了圆，俯视图变成了矩形． 二、明确三种视图的形状 画简单几何体三视图时，首先要明确各种视图的形状，熟记一些常见几何体三视图的形状，例如在正常的放置下，球的三视图都是圆；圆柱的主视图和左视图都是矩形，俯视图是圆；正方体的三视图都是正方形；圆锥的主视图和左视图都是三角形，俯视图是圆及圆心等． 三、准确三种视图的大小 明确三种视图的形状后，在绘画时要注意各种视图的大小．视图的大小与几何体的大小有关，在不放大也不缩小的情况下，各种视图的大小应与几何体相应的大小相同．如果我们把几何体的大小分为长、宽和高，那么三视图中的主视图是由长和高组成的，其长和高分别与几何体的长和高相等；左视图是由高和宽组成的，其大小与几何体相应的大小一样；俯视图是由宽和长组成的，它的大小分别与几何体的宽和长相等．这些关系可概括为十五个字“主俯长对正，俯左宽相等，左主高平齐”．意思是说，主视图和俯视图的长与几何体的长相等，俯视图和左视图的宽与几何体的宽相等，左视图和主视图的高与几何体的高相等．大家可参见图3． 四、注意实线与虚线的用法 含有棱的几何体，它的棱在三视图中也要画出来．如果是看得见的棱，用实线画出，看不见的用虚线．如图4是一个正六棱柱，它的左视图是正六边形，其边长与底面的正六边形边长相等；主视图是一个长方形，长方形的长与六棱柱的长一样，高与六棱柱上下平行两面的距离相等，在主视图中我们还可以看到前面正中间一条棱和后面正中间一条棱，本来这两条棱都要画出，前者用实线，后者用虚线，但由于后面的棱与前面的棱在主视图中是重合的， 故只须画出前面的这一条；俯视图也是长方形，长与主视图的长一样，宽是正六边形最长的对角线长， 所看见的棱有两条，另两条看不见的棱在俯视图中与看得见的重合．因此，画出来的三视图如图5所示． 图１ 图2 图3 图4
空间几何体的三视图 一、选择题 1. 2．一个几何体的三视图及部分数据如图所示，正视图、侧视图和俯视图都是等腰直角三角形，则该几何体的体积为（） A．1 6 B． 1 3 C． 2 3 D．1 3．一个空间几何体的三视图如图所示，其中正视图和侧视图都是半径为1的圆，则这个几何体的表面积为（） A．π3B．π4C．π5D．π6
4.已知某几何体的三视图如图所示，三视图是边长为1的等腰直角三角形和边长为1的正方形，则该几何体的体积为（ ） （A ） 1 6 （B ） 13 （C ） 12 （D ） 23 5．某三棱锥的正视图和俯视图如图所示，则其左视图面积为（ ） (A) 6 (B) 2 9 (C) 3 (D) 2 3 6．某三棱锥的三视图如图所示, 则该三棱锥的各个面中,最大的面积是（ ） A ．1 C D
7．某几何体的三视图如下图所示，则该几何体的体积为（ ） A ．12 B ．24 C ．30 D ．48 8. 60 的菱形，俯视图为正方形，那么这个几何体的表面积为（ ） A. 8 D. 4 9. 俯视图 左视图 正视图 32 4 5
10．已知某锥体的正视图和侧视图如图所示，，则该锥体的俯视图可以是（） 二、填空题 11．若某几何体的三视图如右图所示，则此几何体的体积是______． ． 12.
第15题图 俯视图 13、某几何体的三视图如图所示，则此几何体的对应直观图中PAB 的面积为__________.
答案与解析 1.【答案】A 【命题立意】本题考查的知识点是三视图和几何体的表面积． 【解析】由三视图可知，该几何体的形状如图，它是底面为正方形，各个侧面均 为直角三角形的四棱锥，用去的铁皮的面积即该棱锥的表面积，其底面边长为 10，故底面面积为10×10=100 与底面垂直的两个侧面是全等的直角，两直角连年长度分别为10，20，故它们 的面积皆为100 另两个侧面也是全等的直角三角形，两直角边中一边是底面正方形的边长10，另一边可在 与底面垂直的直角三角形中求得，其长为=，故此两侧面的面积皆为 S＝2． 故选A. 2.【答案】B 【命题立意】本题考查的知识点是由三视图求体积，其中根据三视图判断出几何体的形状，分析出几何体的几何特征，进而求出底面面积，高是解答本题的关键． 【解析】由三视图判断几何体为三棱锥，如图：由已知中侧视图是一个等腰直角三角形，宽为1，∴棱锥的高H=1；底面△的高也为1，又由俯视图为等腰直角三角形，且底面斜边长 为2，∴底面面积S=1 2 ×2×1=1，则几何体的体积V= 1 3 ×1×1= 1 3 ． 3.【答案】B 【命题立意】考查三视图，考查空间想象能力，容易题．
必修2 第一章 空间几何体的三视图与直观图 制卷：王小凤学生姓名 一．选择题本大题共12小题，每小题5分，共60分. 1．（2012湖南）某几何体的正视图和侧视图均如图1所示，则该几何体的俯视图不可能是（） 2．在斜二测画法的规则下，下列结论正确的是() A．角的水平放置的直观图不一定是角 B．相等的角在直观图中仍然相等 C．相等的线段在直观图中仍然相等 D．若两条线段平行，且相等，则在直观图中对应的两条线段仍然平行且相等 3．（2012福建）一个几何体的三视图形状都相同，大小均相等，那么这个几何体不可以是（）A．球B．三棱锥C．正方体D．圆柱 4．一梯形的直观图是一个如图所示的等腰梯形，且该梯形面积为2，则原梯形的面积为() A．2 B. 2 C．2 2 D．4 5．(2013江西)一几何体的三视图如图所示,则该几何体的体积为( ) A．200+9π B．200+18π C．140+9π D．140+18π6．（2012广东）某几何体的三视图如图所示，它的体积为（） （第7题） （第6题） A．12πB．45πC．57πD．81π 7．（2012湖北）已知某几何体的三视图如图所示，则该几何体的体积为（） A． 8π 3 B．3πC． 10π 3 D．6π8．（2011北京）某四棱锥的三视图如图所示，该四棱锥的表面积是（）A．32 B．16+162C．48 D．16+322 （第8题）（第9题） 9．（2011陕西）某几何体的三视图如图所示，则它的体积是（） A． 2 8 3 π -B．8 3 π -C．82π -D． 2 3 π 5 5 6 5 5 5 6 5 正视图侧视图 俯视图 俯视图 侧视图 2 正视图 4 2 4 2 1
1. 2.1空间几何体的三视图 【教学目标】 1、理解三视图的含义，能画出简单几何体的三视图，掌握画法规则. 2、能根据三视图，运用空间想象能力，识别并说出它所表示的空间图形. 【教学重难点】 教学重点：画出简单组合体的三视图 教学难点：识别三视图所表示的空间几何体 【教学过程】 （一）情景导入 “横看成岭侧看成峰”，这说明从不同的角度看同一物体视觉的效果可能不同，要比较真实反映出物体，我们可从多角度观看物体，这堂课我们主要学习空间几何体的三视图。 在初中，我们已经学习了正方体、长方体、圆柱、圆锥、球的三视图（正视图、侧视图、俯视图），你能画出空间几何体的三视图吗？ （二）展示目标 这也是我们今天要学习的主要内容: 1理解三视图的含义，能画出简单几何体的三视图，掌握画法规则. 2．能根据三视图，运用空间想象能力，识别并说出它所表示的空间图形. （三）检查预习 1．空间几何体的三视图是指正视图、侧视图、俯视图。 2．三视图的排列规则是俯视图放在正视图的下方，长度与正视图一样，侧视图放在正视图右边，宽度与俯视图的宽度一样。 3．三视图的正视图、俯视图、侧视图分别是从前、右、上观察同一个几何体，画出的空间几何体的图形。 4．三视图对于认识空间几何体有何作用？你有何体会？ 略 （四）合作探究 1．讲台上放球、长方体实物，要求学生画出它们的三视图，教师巡视，学生画完后可交流结果并讨论; 2．教师引导学生用类比方法画出简单组合体的三视图 （1）画出球放在长方体上的三视图 （2）画出矿泉水瓶（实物放在桌面上）的三视图 学生画完后，可把自己的作品展示并与同学交流，总结自己的作图心得。 作三视图之前应当细心观察，认识了它的基本结构特征后，再动手作图。 （五）交流展示 略
空间几何体的三视图经典例题
————————————————————————————————作者：————————————————————————————————日期: ?
一、教学目标 1. 巩固空间几何体的结构及其三视图和直观图 二、上课内容 １、回顾上节课内容 2、空间几何体的结构及其三视图和直观图知识点回顾 3、经典例题讲解 4、课堂练习 三、课后作业 见课后练习 一、上节课知识点回顾 1.奇偶性 1）定义：如果对于函数ｆ（x)定义域内的任意ｘ都有f(-x）=-f(ｘ）,则称f(x)为奇函数;如果对于函数f(x）定义域内的任意x都有f(-x)=ｆ(ｘ)，则称ｆ(ｘ）为偶函数。 如果函数ｆ(x)不具有上述性质，则f(x)不具有奇偶性.如果函数同时具有上述两条性质,则ｆ(x)既是奇函数,又是偶函数。 ２)利用定义判断函数奇偶性的格式步骤：
＼o＼ac(○,１) 首先确定函数的定义域，并判断其定义域是否关于原点对称；○2确定f(-x)与f(ｘ)的关系;○3作出相应结论: 若ｆ（-x）＝f（x) 或f(-x)－f（ｘ) =0，则f(x)是偶函数；若f(-x）=－f(ｘ）或f(－x)+f(x）= 0,则f（x)是奇函数 3）简单性质: ①图象的对称性质：一个函数是奇函数的充要条件是它的图象关于原点对称；一个函数是偶函数的充要条件是它的图象关于ｙ轴对称； 2.单调性 １)定义:一般地，设函数y=f(ｘ)的定义域为I,?如果对于定义域I内的某个区间D内的任意两个自变量x1,ｘ2,当x1
5.2视图（3） 第3课时由三视图描述几何体学案 学习目标 1.会辨别复杂的几何体的三视图，能由三视图想象出简单几何体的形状，并且能画出草 图。（重点） 2.会画复杂的几何体的三视图,会根据复杂的三视图判断实物原型。(重点） 3.理解三视图与几何体之间的联系。（难点） 教学过程 活动一：情景引入激发兴趣 活动二：实践探究交流新知 1.右图是某种零件，你知道工人师傅是怎样 制造这个零件的吗？画出该几何体的三视图。 主视图左视图 俯视图 2.右图是某种机器零件三种视图，你知道工 人师傅是怎样制造这个零件的吗？ 主视图左视图 俯视图 3.如图所示是一个立体图形的三视图，请根 据三种视图说出立体图形由正方体如何组成？ 主视图左视图 俯视图 活动三：游戏激趣实践探究 社会主义核心价值观的内容是什么？ 富强：已知某立体图形的俯视图如图所示,尝试画 出它的主视图和左视图。 主视图左视图 俯视图 民主：画出如图所示几何体的三视图。
主视图左视图 俯视图 文明：以下三种视图，是一个立体图形的三 视图，你能描述这个立体图形的形状吗？ 主视图左视图 俯视图 和谐：如图所示是一个物体的三种视图，请 大家想象该物体的形状？ 主视图左视图 俯视图 自由：某商品的外包装盒的三视图如图所示， 则这个包装盒是什么几何体？其体积是( ) 主视图左视图 俯视图 A. B. C. D. 平等：下面三视图对应的几何体是（） 答案：C 主视图左视图 俯视图 3 200cm π3 500cm π 3 1000cm π3 2000cm π
公正：下面所给的三视图表示什么几何体? 主视图 左视图 俯视图 法治：下面是一种几何体的三种视图，说出该几何体。 主视图 左视图 俯视图 爱国：下列是一个由若干正方体组成的立体图形的三种视图，它由几个正方体组成？ 主视图 左视图 俯视图 敬业：下列三种视图对应的几何体是什么？ 主视图 左视图 俯视图 诚信：下列三种视图对应的几何体是什么？ 主视图 左视图 俯视图 友善：图中三种视图是哪种几何体的？怎么放置？ 主视图 左视图 俯视图
空间几何体及三视图 【重要知识】 柱、锥、球、台的重要公式： 1、柱 （1）棱柱：=棱柱V （其中S 为底面面积，h 为高） 特殊的棱柱，如长方体：=长方体V ，=表S 【注】长方体的长、宽、高分别为c b a ,, 正方体：=正方体V ， =表S 【注】正方体的棱长为a （2）圆柱：①=圆柱V （其中r 是底面半径，h 为高） ②=表S （其中r 是底面半径，l 是母线长） ③=侧S （其中r 是底面半径，l 是母线长） 2、锥 （1）棱锥：=棱锥V （其中S 为底面面积，h 为高） （2）圆锥：①=圆锥V （其中r 是底面半径，h 为高） ②=表S （其中r 是底面半径，l 是母线长） ③=侧S （其中r 是底面半径，l 是母线长） 3、球： ①=球V （其中R 是球的半径） ②=表S （其中R 是球的半径） 4、台：=台体V （其中21S S 、分别为台体上、下底面积，h 为高）
【重要题型】 1、如图，一个简单空间几何体的三视图其主视图与侧视图都是边长为2的正三角形，俯视图轮廓为正方形，则此几何体的体积是( ) A ．32 B ．12 C ．43 D ． 2、一个几何体的三视图如右图，其中主视图和左视图都是边长为2的正三角形，那么这个几何体的表面积为（ ） A ． 1 2 π B ． π C ．π3 D ．π5 3、如图所示，一个空间几何体的主视图和俯视图都是边长为1的正方形，侧视图是一个直径为1的圆，那么这个几何体的 表面积为（ ） A ．π4 B ．π3 C ．π2 D ．π2 3 4、某型号儿童蛋糕上半部分是半球，下半部分是圆锥， 三视图如图，则该型号蛋糕的表面积=S ( ) A ．π115 B ．π110 C ．π105 D ．π100 3 3 4 主视图 侧视图 俯视图 俯视图 正视图 5 12 10 侧视图 ?
《空间几何体的三视图》教案 【课题】空间几何体的三视图 【教材】人教版(A版)普通高中课程标准试验教科书——数学必修（2） 【授课教师】民乐一中邵天平 【教学目标】 ◆知识与技能 （1）了解两种投影方法,中心投影与平行投影. (2) 掌握三视图的画法规则，能画出简单空间几何体的三视图，能由三视图还原成实物图。 ◆过程与方法 通过直观感知，操作确认，提高学生的空间想象能力、几何直观能力，培养学生的应用意识。 ◆情感态度与价值观 欣赏空间图形反映的数学美，培养学生大胆创新、勇于探索、互相合作的精神。 【教学重点】画出空间几何体的三视图。 【教学难点】识别三视图所表示的空间几何体。 【教学方法】问题探索和启发引导式相结合 【教具准备】多媒体教学设备 【教学过程】 （一）创设情境，引入新课 活动1．（多媒体播放手影表演图片，组织学生欣赏） 1．导入：同学们在感受这些形象逼真的图形时，是否思考一下，这些图形是怎样形成的呢？它们形成的原理又是什么呢？这就是我们本节课所要探讨的第一个问题——中心投影和平行投影．
【设计意图】引入生活情境，激发学生的学习欲望，自然导入新课，同时又弘扬了中国传统文化，增强文化意识．活动2．多媒体播放演示中心投影和平行投影的相关知识．1．投影的概念 ①投影：由于光的照射，在不透明物体后面的屏幕上留下这个物体的影子，这种现象叫做投影．其中，光线叫做投影线，屏幕叫做投影面． ②中心投影：把光由一点向外散射形成的投影叫做中心投影． ③平行投影：把在一束平行光线照射下形成的投影称为平行投影．平行投影分为斜投影与正投影． 讲解原则：配以多媒体动画，让学生思考，抽象或概括出相应定义，教师加以修正． 【设计意图】通过动画演示投影的形成过程，使学生直观、生动地感悟，使抽象问题具体化，加速学生对概念的理解．2．中心投影和平行投影的区别和用途 中心投影的投影线交于一点，形成的投影图能非常逼真地反映原来的物体，主要运用于绘画领域．平行投影的投影线相互平行，形成的投影图则能比较精确地反映原来物体的形状和特征．因此更多应用于工程制图或技术图样． 活动3．直观感知形成概念－－三视图 ①欣赏图片； 图片说明从不同的角度看同一物体视觉的效果可能不同，要比较真实反映出物体，我们可从多角度观看物体，这就是本节课我们要探讨的第二个问题--空间几何体的三视图． ②欣赏飞机、轿车的三视图图片； 【设计意图】引入生活情境激发学生的学习欲望，自然引入
《空间几何体的三视图》教学设计 内容分析： 三视图是空间几何体的一种表示形式，是立体几何的基础之一。学好三视图为学习直观图奠定基础，同时有利于培养学生空间想象能力，几何直观能力，有利于培养学生学习立体几何的兴趣。 学情分析： (1)在义务教育阶段,学生已经初步接触了正方体，长方体的几何特征以及从不同的方向看物体得到不同的视图的方法。但是对于三视图的概念还不清晰 (2)在初中，学生只接触了从空间几何体到三视图的单向转化,还无法准确的识别三视图的立体模型。 教学目标： ⒈知识与技能：能画出简单空间图形(长方体，球，圆柱，圆锥，棱柱等等简易组合)的三视图，能识上述三视图表示的立体模型，从而进一步熟悉简单几何体的结构特征。 ⒉过程与方法：通过直观感知，操作确认，提高学生的空间想象能力、几何直观能力，培养学生的应用意识。 ⒊情感、态度与价值观：感受数学就在身边，提高学生的学习
立体几何的兴趣，培养学生大胆创新、勇于探索、互相合作的精神。 教学重点：画出简单组合体的三视图. 教学难点：识别三视图所表示的空间几何体. 教学过程： 一、设景引题： 1、请大家读唐宋八大家之一的苏轼的 《题西林壁》 横看成岭侧成峰， 远近高低各不同。 不识庐山真面目， 只缘身在此山中。 分析诗的意境：山还是那座山，景还是那片景。“横看成岭侧看成峰”，这说明从不同的角度看同一物体视觉的效果可能不同，要比较真实反映出物体，我们必须从多角度观看物体。其实，在生活中，我们看一样东西是不是也有类似的体验，演示东风雪铁龙汽车的三视图，F6飞机的三视图，提出课题——空间几何体的三视图。 用苏轼的诗句的意境，让学生体会从不同的角度看同一物体视觉效果的不同，要比较真实反映出物体，我们必须从多角度观看物体。同时，也让数学课平添一份神奇，激发学生学习兴趣。 2、温故而知新：
空间几何体的三视图和直观图（第一课时） 木井中学陈文杰 一、教材的地位和作用 本节课是“空间几何体的三视图和直观图”的第一课时，主要内容是投影和三视图，这部分知识是立体几何的基础之一，一方面它是对上一节空间几何体结构特征的再一次强化，画出空间几何体的三视图并能将三视图还原为直观图,是建立空间概念的基础和训练学生几何直观能力的有效手段。另外，三视图部分也是新课程高考的重要内容之一，常常结合给出的三视图求给定几何体的表面积或体积设置在选择或填空中。同时，三视图在工程建设、机械制造中有着广泛应用，同时也为学生进入高一层学府学习有很大的帮助。所以在人们的日常生活中有着重要意义。 二、教学目标 （1）知识与技能：能画出简单空间图形(长方体，球，圆柱，圆锥，棱柱等的简易组合)的三视图，能识别上述三视图表示的立体模型，从而进一步熟悉简单几何体的结构特征。（2）过程与方法：通过直观感知，操作确认，提高学生的空间想象能力、几何直观能力，培养学生的应用意识。 （3）情感、态度与价值观：让感受数学就在身边，提高学生学习立体几何的兴趣，培养学生相互交流、相互合作的精神。 三、设计思路 本节课的主要任务是引导学生完成由立体图形到三视图，再由三视图想象立体图形的复杂过程。直观感知操作确认是新课程几何课堂的一个突出特点，也是这节课的设计思路。通过大量的多媒体直观，实物直观使学生获得了对三视图的感性认识，通过学生的观察思考，动手实践，操作练习，实现认知从感性认识上升为理性认识。培养学生的空间想象能力，几何直观能力为学习立体几何打下基础。 教学的重点、难点 （一）重点：画出空间几何体及简单组合体的三视图，体会在作三视图时应遵循的“长对正、高平齐、宽相等”的原则。 （二）难点：识别三视图所表示的空间几何体，即：将三视图还原为直观图。 四、学生现实分析 本节首先简单介绍了中心投影和平行投影，中心投影和平行投影是日常生活中最常见的两种投影形式，学生具有这方面的直接经验和基础。投影和三视图虽为高中新增内容，但学
一、教学目标 1. 巩固空间几何体的结构及其三视图和直观图 二、上课内容 1、回顾上节课内容 2、空间几何体的结构及其三视图和直观图知识点回顾 3、经典例题讲解 4、课堂练习 三、课后作业 见课后练习 一、上节课知识点回顾 1．奇偶性 1）定义：如果对于函数f(x)定义域内的任意x都有f(－x)=－f(x)，则称f(x)为奇函数；如果对于函数f(x)定义域内的任意x都有f(－x)=f(x)，则称f(x)为偶函数。 如果函数f(x)不具有上述性质，则f(x)不具有奇偶性.如果函数同时具有上述两条性质，则f(x)既是奇函数，又是偶函数。 2）利用定义判断函数奇偶性的格式步骤：
○1首先确定函数的定义域，并判断其定义域是否关于原点对称；○2确定f(－x)与f(x)的关系；○3作出相应结论： 若f(－x) = f(x) 或f(－x)－f(x) = 0，则f(x)是偶函数；若f(－x) =－f(x) 或f(－x)＋f(x) = 0，则f(x)是奇函数 3）简单性质： ①图象的对称性质：一个函数是奇函数的充要条件是它的图象关于原点对称；一个函数是偶函数的充要条件是它的图象关于y轴对称； 2．单调性 1）定义：一般地，设函数y=f(x)的定义域为I，如果对于定义域I内的某个区间D 内的任意两个自变量x1，x2，当x1 空间几何体的结构，三视图直观图、表面积及体积1.几种常凸多面体间的关系 2.一些特殊棱柱、棱锥、棱台的概念和主要性质 有两个面互相平行，而其余每相邻两个面的交线侧棱垂直于底面 的棱柱 底面是正多边形的 直棱柱 一个面是多边形，其余各面 面是正多 形，且顶点在底 的射影是 用一个平行 棱锥底面的 面去截棱锥， 由正棱锥截 的棱台 （2）侧视图：物体左右方向投影所得到的投影图；它能反映物体的高度和宽度； （3）俯视图：物体上下方向投影所得到的投影图；它能反映物体的长度和宽度； 三视图画法规则 高平齐：主视图与左视图的高要保持平齐 长对正：主视图与俯视图的长应对正 宽相等：俯视图与左视图的宽度应相等 空间几何体的直观图 （1）斜二测画法 ①建立直角坐标系，在已知水平放置的平面图形中取互相垂直的OX ，OY ，建立直角坐标系； ②画出斜坐标系，在画直观图的纸上（平面上）画出对应的O ’X ’ ,O ’Y ’ ,使''' X OY =450 （或1350 ），它们确定的平面表示水平平面； ③画对应图形，在已知图形平行于X 轴的线段，在直观图中画成平行于X ‘ 轴，且长度保持不变；在已知 图形平行于Y 轴的线段，在直观图中画成平行于Y ‘ 轴，且长度变为原来的一半； ④擦去辅助线，图画好后，要擦去X 轴、Y 轴及为画图添加的辅助线（虚线）。 （2）平行投影与中心投影 平行投影的投影线是互相平行的，中心投影的投影线相交于一点投影线垂直于投影面产生的投影叫做正投影，投影线不垂直于投影面产生的投影叫做斜投影。物体投影的形状、大小与它相对于投影面的位置和角度有关。三视图指正投影 （3）射影：所谓射影，就是正投影其中，从一点到一条直线所作垂线的垂足，叫做这点在这条直线上的正投影。一条线段的两个端点在一条直线上的正投影之间的线段，叫做这条线段在这直线上的正投影 空间几何体的概念、三视图 教学目标 重点：熟练掌握空间几何体的三视图； 难点：能够理解多面体和旋转体的概念，能区分各种多面体和旋转体的结构特征； 能力点：能够由空间几何体的三视图得到它的直观图，也能够由直观图得到三视图，提升空间想象能力； 教育点：能够结合实际，体会多面体和旋转体的结构特征； 自主探究点：掌握直观图的概念，能运用斜二测画法画出空间几何体的直观图； 考试点：将三视图还原为空间几何体的实际形状，能根据三视图中给出的数值计算几何体的表面积和体积； 易错点：还原空间几何体形状时出错，不能准确判断出三视图所对应的几何体； 易混点：空间几何体的可见轮廓在三视图中为实线，不可见轮廓为虚线； 拓展点：空间几何体的截面问题． 学法与教具 1．学法：讲练结合，自主探究． 2．教具：多媒体课件，直尺，三角板，空间几何体模型． 一、【知识结构】 二、【知识梳理】 1．多面体的结构特征 (1)棱柱的上下底面________，侧棱都________且____________，上底面和下底面是________的多边形． (2)棱锥的底面是任意多边形，侧面是有一个____________的三角形． (3)棱台可由________________________的平面截棱锥得到，其上下底面的两个多边形________． 2．旋转体的结构特征 空间几 何体的 结构及 其三视 图和直观图 空间几何体的结构特征 多面体的结构特征 旋转体的结构特征 棱柱 棱锥 棱台 球 圆柱 圆锥 圆台 空间几何体的三视图 空间 几何 体的 表面 积和 体积 (1)圆柱可以由矩形绕其________________旋转得到． (2)圆锥可以由直角三角形绕其________________________________旋转得到． (3)圆台可以由直角梯形绕直角腰所在直线或等腰梯形绕上下底中点的连线旋转得到，也可由 ______________________的平面截圆锥得到． (4)球可以由半圆或圆绕其________旋转得到． 3．柱、锥、台和球的侧面积和体积 面积 体积 圆柱 =S 侧 _________________V == 圆锥 =S 侧 2221 _________________3 V r l r π===- 圆台 =S 侧 22121211 (+)()33 V S S S S h r r r r h π=+=++下下上上 直棱柱 =S 侧 ________V = 正棱锥 =S 侧 ________V = 正棱台 =S 侧 1 (+)3 V S S S S h =+下下上上 球 =S 球面 ________V = 4．几何体的表面积 (1)棱柱、棱锥、棱台的表面积就是________________． (2)圆柱、圆锥、圆台的侧面展开图分别是________、________、__________；它们的表面积等于__________________________________________________． 5．空间几何体的三视图 空间几何体的三视图是用__________得到，这种投影下与投影面平行的平面图形留下的影子与平面图形的形状和大小是____________的，三视图包括____________、__________、________． 6．空间几何体的直观图 表示空间几何体的平面图形叫做空间图形的直观图．画空间几何体的直观图常用________画法． 答案： 1．(1)平行 平行 长度相等 全等 (2)公共顶点 (3)平行于棱锥底面 相似 2．(1)一边所在直线 (2)一条直角边所在直线 (3)平行于圆锥底面 (4)直径 3． 面积 体积 圆柱 =S 侧2rh π 2V Sh r h π== 圆锥 =S 侧rl π 2222111 333 V Sh r h r l r ππ===- 圆台 =S 侧12()r r l π+ 22121211 (+)()33 V S S S S h r r r r h π=+=++下下上上 直棱柱 =S 侧Ch V Sh = 正棱锥 = S 侧1 2 Ch ' 13 V Sh = 立体图形的三视图 一、教学目标： 1、知识与技能：让学生能画出简单立体图形的三视图。 2、过程与方法：经历从不同方向观察物体的过程，发展空间观念，培养学生多角度观察事物的能力、对立体图形的三维思考能力和动手画图能力。 3、情感、态度与价值观：通过学生对“三视图”的学习应用，激发学生的兴趣，增强学习信心，激活学生空间想象能力，激发学生热爱生活、热爱数学的情感。 二、教学重难点： 1、重点：从不同方向观察物体，会画简单立体图形的三视图。 2、难点：准确画出简单几何体和一些正方体组合体的三视图。 三、教学方法：情景教学法、直观教具演示教学法 四、教具准备： 正方体，三棱柱，圆柱体，圆锥体，四棱锥，三角板，圆规，小黑板。 五、教学过程： （一）情景导入 欣赏：题西林壁 ---苏轼 横看成岭侧成峰，远近高低各不同. 不识庐山真面目，只缘身在此山中. 想一想：“横看成岭侧成峰”一句中,蕴含了怎样的数学道理? 教师提问，学生思考回答。 学生回答：说明了从不同方向看立体图形，往往会得到不同形状的平面图形。 教师指出:对于一些立体图形的问题，常把它们转化为平面图形来研究和处理.从不同方向看立体图形,往往会得到不同形状的平面图形.在建筑、工程等设计中,也常常用从不同方向看到的平面图形来表示立体图形.今天我们一起来学习如何用平面图形来表示立体图形。（教师板书课题） （二）观察发现，探索新知 1、简单立体图形的三视图 问题1：例1 分别从正面、左面、上面观察这个长方体,看一看各能得到什么平面图形? 尝试画出你所看到的平面图形。 从正面看 从左面看 引入三视图概念：从正面看到的图形叫正视图。 从上面看到的图形叫俯视图。 从左面看到的图形叫左视图。 教师讲解：主视图：从物体的正面方向去观察，而只能看到的物体的长和 高。 左视图：从物体的左边方向观察，而只能看到物体的 高和宽。 俯视图：从物体的上方垂直向下看，只能看到 物体的长和宽，而看不到物体的高度。 问题2：分别从正面、左面、上面观察三棱柱和四棱锥,看一看各能得到什么平面图形? 尝试画出你所看到的平面图形。 注意：（1）看得到的棱要画出； 七年级数学培优班综合集训-1 一、几何体 1、分类 圆柱：上下底面平行且为互相重合的圆，侧面是曲面。 棱柱：上下底面平行且为互相重合的多边形，侧面是多个长方 形或正方形。 圆锥：一个底面且为圆，侧面是曲面。 棱锥：一个底面且为多边形，侧面是多个三角形。 圆台：上下底面平行且为相似的圆，侧面是曲面。 棱台：上下底面平行且为相似多边形，侧面是多个梯形。 球体：只有一个曲面，在每个方向上都对称分布。 2、构成 ○ 1图形是由点、线、面构成的。点动成线，线动成面，面动成体。 ○2面面相交得线（与平面相交得直线，与曲面相交的曲线），线线相交得点。 3、顶点，棱，面 4、棱柱：所有 都相等， 上下底面形状大小都相同，侧面都是 。 可分为直棱柱、斜棱柱；也可分为三棱柱、四棱柱、五棱柱…… 二、展开图 1、将某一个几何体的表面沿着它的棱剪开，展成一个平面图形，这个平面图形就叫该几何体的平面展开图。 平面展开图与折叠成几何体是一个互逆的过程。 棱柱： 棱锥： 圆柱： 圆锥： 2、正方体平面展开图（留 剪 ，不会出现“田”字型，“凹”字型） 1-4-1型（6种） 2-3-1型或1-3-2型（3种） 名称 底面形状 顶点数 棱 数 侧棱数 侧面形状 侧面数 总面数 n 棱柱 n 棱锥 2-2-2型（1种） 3-3型（1种） 三、截面 1、用一个平面去截一个几何体，截出的平面图形叫截面，截面与几何体形状有关，与平面截几何体的角度方向有关。 2、正方体截面 圆柱截面 圆锥截面 ?截面必须是平面图形 ?截n棱柱，最少是三角形，最多是（n+2）边形 ?与平面截出是直线，与曲面截出是曲线。 四、三视图 1、定义：从正面看到得图形叫主视图，从左面看到的图形叫左视图，站在正前方从上面看到得图形叫俯视图。 2、几种常见几何体的三视图 ○1正方体：○2长方体：空间几何体与三视图、体积表面积(含答案)
