1 总则
1．0．1 为保证接地装置安装工程的施工质量，促进工程施工技术水平的提高，确保接地装置安全运行，制定本规范。
1.0.2 本规范适用于电气装置的接地装置安装工程的施工及验收。
1.0.3 接地装置的安装应由工程施工单位按已批准的设计要求施工，工程建设管理单位和监理单位应有专人负责监督。
1.0.4 接地装置施工采用的器材应符合国家现行技术标准的规定，并应有合格证件。
1.0.5 施工中的安全技术措施应符合本规范和现行有关安全标准的规定。
1.0.6 接地装置的安装应配合建筑工程的施工；隐蔽部分必须在覆盖前会同有关单位作好中间检查及验收记录。
1.0.7 各种电气装置与主接地网的连接必须可靠，接地装置的焊接质量应符合本规范第3.4.2条的规定，接地电阻应符合设计规定，扩建接地网与原接地网应为多点连接。
1.0.8 接地装置验收测试应在土建完工后尽快安排进行；对高土壤电阻率地区的接地装置，在接地电阻难以满足要求时，应由设计确定采取相应措施，验收合格后方可投入运行。
1.0.9 接地装置的施工及验收，除应按本规范的规定执行外，尚应符合国家现行的有关标准规的规定。
2 术语和定义
2.0.1接地体（极）grounding conductor
埋入地中并直接与大地接触的金属导体，称为接地体（极）。接地体分为水平接地体和垂直接地体。
2.0.2自然接地体natural earthing electrode
可利用作为接地用的直接与大地接触的各种金属构件、金属井管、钢筋混凝土建筑物的基础、金属管道和设备等，称为自然接地体。
2.0.3接地线grounding conductor
电力设备、杆塔的接地螺栓与接地体或零线连接用的在正常情况下不载流的金属导体，称为接地线。
2.0.4接地装置grounding connection
接地体和接地线的总和，称为接地装置。
2.0.5接地grounded
将电力系统或建筑物电气装置、设施过电压保护装置用接地线与接地体连接，称为接地。
2.0.6接地电阻ground resistance
接地体或自然接地体的对地电阻和接地线电阻的总和，称为接地装置的接地电阻。接地电阻的数值等于接地装置对地电压与通过接地体流入地中电流的比值。
注：本规范中接地电阻系指工频接地电阻。
2.0.7工频接地电阻power frequency ground resistance
按通过接地体流入地中工频电流求得的电阻，称为工频接地电阻。
2.0.8零线null line
与变压器或发电机直接接地的中性点连接的中性线或直流回路中的接地中性线，称为零线。
2.0.9保护接零（保护接地）protective ground
中性点直接接地的低压电力网中，电气设备外壳与保护零线连接称为保护接零（或保护接地）。
2.0.10集中接地装置concentrated grounding connection
为加强对雷电流的散流作用、降低对地电位而敷设的附加接地装置，如在避雷针附近装设的垂直接地体。
2.0.11大型接地装置large—scale grounding connection
110kV及以上电压等级变电所的接地装置，装机容量在200MW以上的火电厂和水电厂的接地装置，或者等效面积在5000m2以上的接地装置。
2.0.12安全接地safe grounding
电气装置的金属外壳、配电装置的构架和线路杆塔等，由于绝缘损坏有可能带电，为防止其危及人身和设备安全而设的接地。
2.0.13接地网grounding grid
由垂直和水平接地体组成的具有泄流和均压作用的网状接地装置。
2.0.14热剂焊（放热焊接）exothermic welding
热剂焊（放热焊接）也称之火泥熔接，它是利用金属氧化物与铝粉的化学反应热作为热源，通过化学反应还原出来的高温熔融金属，直接或间接加热工件，达到溶接的目的。

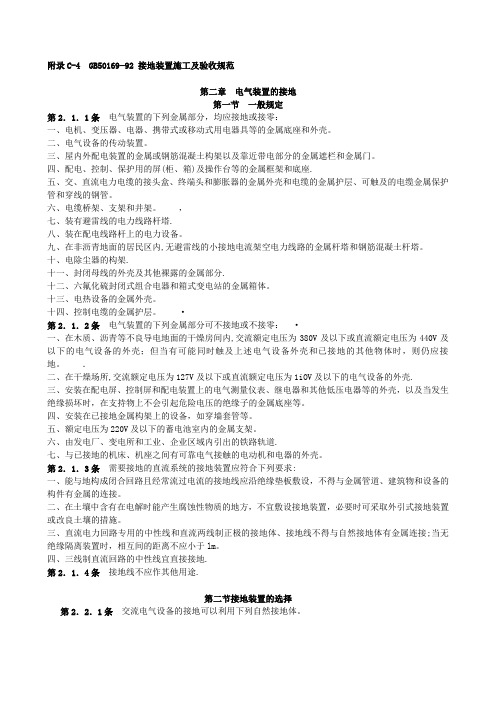

3 电气装置的接地
3.1 一般规定
3.1.1 电气装置下列金属部分，均应接地或接零：
1 电机、变压器、电器、携带式或移动式用电器具等
的金属底座和外壳；
2 电气设备的传动装置；
3 屋内外配电装置的金属或钢筋混凝土构架以及靠近
带电部分的金属遮栏和金属门；
4 配电、控制、保护用的屏(柜、箱)的操作台等的金
属框架和底座；
5 交、直流电力电缆的接头盒、终端头和膨胀器的金
属外壳和可触及的电缆金属护层和穿线的钢管.穿
线的钢管之间或钢管和电器设备之间有金属软管过
渡的，应保证金属软管段接地畅通；
6 电缆桥架、支架和井架；
7 装有避雷线的电力线路杆塔；
8 装在配电线路杆上的电力设备；
9 在非沥青地面的居民区内，不接地、消弧线圈接地
和高电阻接地系统中无避雷线的架空电力线路的
金属杆塔和钢筋混凝土杆塔。
10 承载电气设备的构架和金属外壳；
11 发电机中性点外壳、发电机出线柜、封闭母线的外
壳及其他裸露的金属部分。
12 气体绝缘全封闭组合电器（GIS）的外壳接地端子和
箱式变电站的金属箱体。
13 电热设备的金属外壳。
14 铠装控制电缆的金属护层；
15 互感器的二次绕组。
3.1.2 电气装置的下列金属部分可不接地或不接零：
1.在木质、沥青等不良导电地面的干燥房间内，交流额
定电压为400V及以下或直流额定电压为440V及以下
的电气设备的外壳；但当有可能同时触及上述电气设
备外壳和已接地的其他物体时，则仍应接地；
2.在干燥场所，交流额定电压为127V及以下或直流额
定电压为110V及以下的电气设备的外壳；
3.安装在配电屏、控制屏和配电装置上的电气测量仪
表、继电器和其他低压电器等的外壳，以及当发生绝
缘损坏时，在支持物上不会引起危险电压的绝缘子的
金属底座等；
4.安装在已接地金属构架上的设备，如穿墙套管等；
5.额定电压为220V及以下的蓄电池室内的金属支架；
6.由发电厂、变电所和工业、企业区域内引出的铁路轨
道；
7.与已接地的机床、机座之间有可靠电气接触的电动机
和电器的外壳；
3.1.3 需要接地直流系统的接地装置应符合下列要求：
1.能与地构成闭合回路且经常流过电流的接地线应沿
绝缘垫板敷设，不得与金属管道、建筑物和设备的
构件有金属的连接；
2.在土壤中含有在电解时能产生腐蚀性物质的地方，不
宜敷设接地装置，必要时可采取外引式接地装置或改
良土壤的措施；
3.直流电力回路专用的中性线和直流两线制正极的接
地体、接地线不得与自然接地体有金属连接；当无
绝缘隔离装置时，相互间的距离不应小于1m；
4.三线制直流回路的中性线宜直接接地。
3.1.4 接地线不应作其他用途。
3.2 接地装置的选择
3.2.1 各种接地装置应利用直接埋入地中或水中的自然接
地体。交流电气设备的接地，可以利用直接埋入地中
或水中的自然接地体，可以利用的自然接地体如下：
1 埋设在地下的金属管道，但不包括有可燃或有爆炸物
质的管道；
2 金属井管；
3 与大地有可靠连接的建筑物的金属结构；
4 水工构筑物及其类似构筑物的金属管、桩。
3.2.2 交流电气设备的接地线可利用下列自然接地体接地；
1 建筑物的金属结构(梁、柱等)及设计规定的混凝土结
构内部的钢筋；
2 生产用的起重机的轨道、走廊、平台、电梯竖井、起
重机与升降机的构架、运输皮带的钢梁、电除尘器的
构架等金属结构
3 配线的钢管。
3.2.3 发电厂、变电站等大型接地装置除利用自然接地体
外，还应敷设人工接地体，即以水平接地体为主的人
工接地网，并设置将自然接地体和人工接地体分开的
测量井，以便于接地装置的测试，对于3～10KV的变
电站和配电所，当采用建筑物的基础作接地体且接地
电阻又能满足规定值时，可不另设人工接地。
3.2.4 人工接地网的敷设应符合以下规定：
1 人工接地网的外缘应闭合，外缘各角应做成圆弧形，
圆弧的半径不宜小于均压带间距的一半；
2 接地网内应敷设水平的均压带，按等间距或不等间
距布置；
3 35KV及以上变电站接地网边缘经常有人出入的走道
处，应铺设碎石、沥青路面或在地下装设2条与接
地网相连的均压带。
3.2.5 除临时接地装置外，接地装置应采用热镀锌钢材，
水平敷设的可采用圆钢和扁钢，垂直敷设的可采用
角钢和钢管，腐蚀比较严重地区的接地装置，应适
当加大截面，或采用阴极保护等措施。
不得采用铝导体作为接地体或接地线。当采用扁铜
带、铜绞线、铜棒、铜包钢绞线、钢渡铜、铅包铜
等材料作接地装置时，其连接应符合本规范的规定。
3.2.6接地装置的人工接地体，导体截面应符合热稳定、
均压和机械强度的要求，还应考虑腐蚀的影响，一般
不小于表3.2.6-1和表3.2.6-2所列规格。
注：电力线路杆塔的接地体引出线的截面不应小于50mm2，引出线应热镀锌。
注：裸铜绞线一般不作为小型接地装置的接地体用，当作为接地网的接地体时，截面应满足设计要求。
3.2.7低压电气设备地面上外露的铜和铝接地线的最小截
面应符合表3.2.7的规定。
表3.2.7 低压电气设备地面上外露的铜接地线的最小截面（mm2）
可利用金属构件、普通钢筋混凝土构件的钢筋、穿线
的钢管等。利用以上设施作接地线时，应保证其全长
为完好的电气通路。
3.2.9不得利用蛇皮管、管道保温层的金属外皮或金属网、
低压照明网络的导线铅皮以及电缆金属护层作接地
线。蛇皮管两端应采用自固接头或软管接头，且两
端应采用软铜线连接。
3.2.10在高土壤电阻率地区，接地电阻值很难达到要求时，
可采用以下措施降低接地电阻:
1 在变电所附近有较低电阻率的土壤时,可敷设引外接
地网或外延伸接地体；
2 当地下较深处的土壤电阻率较低时,可采用井式或深
钻式深埋接地极；
3 填充电阻率较低的物质或压力灌注降阻剂等以改善
土壤传导性能；
4 敷设水下接地网。当利用自然接地体和引外接接地装
置时,应采用不少于2根导体在不同地点与接地网相
连接；
5 采用新型接地装置,如电解离子接地极；
6 采用多层接地措施。
3.2.11在永冻土地区除可采用本规范第3.2.10条的措施
外,还可采用以下措施降低接地电阻:
1 将接地装置敷设在溶化地带或溶化地带的水池或水
坑中；
2 敷设深钻式接地极，或充分利用井管或其他深埋地下
的金属构件作接地极，还应敷设深度约0.5m的伸长
接地极；
3 在房屋溶化盘内敷设接地装置；
4 在接地极周围人工处理土壤，以降低冻结温度和土壤
电阻率。
3.2.12在深孔（井）技术应用中，敷设深井电极应注意以
下事项：
1 应掌握有关的地质结构资料和地下土壤电阻率的分
布，以使深孔（井）接地能在所处位置上收到较好的
效果；同时要考虑深孔（井）接地极之间的屏蔽效应，
以发挥深孔（井）接地作用；
2 在坚硬岩石地区，可考虑深孔爆破，让降阻剂在孔底
呈立体树枝状分布，以降低接地电阻；
3 深井电极宜打入地下低阻地层1～2m；
4 深井电极所用的角钢，其搭接长度应为角钢单边宽度
的4倍；钢管搭接宜加螺纹套拧紧后两边口再加焊；
5 深井电极应通过圆钢（与水平电极同规格）就近焊接
到水平网上，搭接长度为圆钢直径的6倍。
3.2.13降阻剂材料选择及施工工艺应符合下列要求：
1 材料的选择应符合设计要求；
2 应选用长效防腐物理性降阻剂；
3 使用的材料必须符合国家现行技术标准，通过国家相
应机构对降阻剂的检验测试，并有合格证件；
4 降阻剂的使用，应该因地制宜地用在高电阻率地区、
深井灌注、小面积接地网、射线接地极或接地网外沿；
5 严格按照生产厂家使用说明书规定的操作工艺施工。
3.2.14接地装置的防腐应符合技术标准的要求。当采用阴
极保护方式防腐时，必须经测试合格。
3.3 接地装置的敷设
3.3.1 接地体顶面埋设深度应符合设计规定，当无规定时，
不应小于0.6m。角钢、钢管、铜棒、铜管等接地体
应垂直配置。除接地体外，接地体的引出线的垂直
部分和接地装置连接（焊接）部位外侧100mm范围
内应作防腐处理；在作防腐处理前，表面必须除锈
并去掉焊接处残留的焊药。
3.3.2 垂直接地体的间距不宜小于其长度的2倍。水平接地
体的间距应符合设计规定。当无设计规定时不宜小于
5m。
3.3.3 接地线应采取防止发生机械损伤和化学腐蚀的措
施；在与公路、铁路或管道等交叉及其他可能使接
地线遭受损伤处，均应用钢管或角钢等加以保护。
接地线在穿过墙壁、楼板及地坪处应加装钢管或其
他坚固的保护套。有化学腐蚀的部位还应采取防腐
措施。热镀锌钢材焊接时将破坏热镀锌防腐，应在
焊痕外100mm内做防腐处理。
3.3.4 接地干线在不同的两点及以上与接地网相连接。自
然接地体应在不同的两点及以上与接地干线或接地
网相连接。
3.3.5 每个电气装置的接地应以单独的接地线与接地汇流
排或接地干线相连接，严禁在一个接地线中串接几
个需要接地的电气装置。重要设备和设备构架应有
两根与主接地网不同地点连接的连接引下线，且每
根接地引下线均应符合热稳定及机械强度的要求，
连接引线应便于定期进行检查测试。
3.3.6 接地体敷设完后的土沟其回填土内不应夹有石块和
建筑垃圾等；外取的土壤不得有较强的腐蚀性；在回
填土时应分层夯实。室外接地回填宜有100～300mm
高度的防沉层。在山区石厚地段或电阻率较高的土质
区段应在土沟中至少先回填100mm厚的净土垫层，再
敷接地极，然后用净土分层夯实回填。
3.3.7 明敷接地线的安装应符合下列要求：
1 接地线的安装位置应合理，便于检查，无碍设备检修
和运行巡视；
2 接地线的安装应美观，防止因加工方式造成接地线截
面减少、强度减弱、容易生锈；
3 支持件间的距离，在水平直线部分宜为0.5～1.5m，
垂直部分为1.5～3m；转弯部分宜为0.3－0.5m；
4 接地线应按水平或垂直敷设，亦可与建筑物倾斜结构
平行敷设；在直线段上，不应有高低起伏及弯曲等现
象；
5 接地线沿建筑物墙壁水平敷设时，离地面宜为250～
300mm的距离；接地线与建筑物墙壁间的间隙宜有
10～15mm；
6 在接地线跨越建筑物伸缩缝、沉降缝处时，应设置补
偿器。补偿器可用接地线本身弯成弧状代替。
3.3.8 明敷接地线，在导体的全长度或区间段及每个连接部
位附近的表面，应涂以15－100mm宽度相等的绿色和
黄色相间的条纹标示。当使用胶带时，应使用双色胶
带。中性线宜涂淡蓝色标识。
3.3.9 在接地线引向建筑物内的入口处和在检修用临时接
地点处，均应刷白色底漆并标以黑色标识，其代号为
“”。同一接地体不应出现两种不同的标识。
3.3.10在断路器、配电间、母线分段处，发电机引出线等
需临时接地的地方，应引入接地干线，并应设有专供
连接临时接地线使用的接线板和螺栓。
3.3.11当电缆穿过零序电流互感器时，电缆头的接地线应
通过零序电流互感器后接地；由电缆头至穿过零序
电流互感器的一段电缆金属护层和接地线应与地绝
缘。
3.3.12发电厂、变电所电气装置下列部位应专门敷设接地
线直接与接地体或接地母线连接：
1 发电机机座或外壳、出线柜，中性点柜的金属底座
和外壳，封闭母线的外壳；
2 高压配电装置的金属外壳；
3 110kV及以上钢筋混凝土构件支座上电气设备金属
外壳；
4 直接接地或经消弧线圈接地的主变压器、旋转电机
的中性点；
5 高压并联电抗器中性点所接消弧线圈、接地电抗器、
电阻器等的接地端子；
6 GIS接地端子；
7 避雷器、避雷针、避雷线等接地端子。
3.3.13避雷器应用最短的接地线与主接地网连接。
3.3.14全封闭组合电器的外壳应按制造厂规定接地；法兰
片间应采用跨接线连接，并应保证良好的电气通路。
3.3.15高压配电间隔和静止补偿装置的栅栏门绞链处应用
软铜线连接，以保持良好接地。
3.3.16高频感应电热装置的屏蔽网、滤波器、电源装置的
金属屏蔽外壳，高频回路中外露导体和电气设备的
所有屏蔽部分和与其连接的金属管道均应接地，并
宜与接地干线连接。与高频滤波器相连接的射频电
缆应全程伴随100mm2以上的铜质接地线。
3.3.17接地装置由多个分接地装置部分组成时，应按设计
要求设置便于分开的断接卡。自然接地体与人工接地
连接处应有便于分开的断接卡。断接卡应有保护措
施。扩建接地网时，新、旧接地网连接应通过接地井
多点连接。
3.3.18电缆桥架、支架由多个区域连通时，在区域连通处
电缆桥架、支架接地线应设置便于分开的断接卡，并
有明显的标识。
3.3.19保护屏应装有接地端子，并用截面不小于4mm2的多
股铜线和接地网直接连通。装设静态保护的保护屏，
应装设连接控制电缆屏蔽层的专用接地铜排，各盘
的专用接地铜排互相连接成环，与控制室的屏蔽接
地网连接。用截面不小于100mm2的绝缘导线或电缆
将屏蔽电网与一次接地网直接相连。
3.3.20避雷引下线与暗管敷设的电、光缆最小平行距离应
为1.0m，最小垂直交叉距离应为0.3m；保护地线与
暗管敷设的电、光缆最小平行距离应为0.05m，最小
垂直交叉距离应为0.02m。
3.4 接地体(线)的连接
3.4.1 接地体(线)的连接应采用焊接，焊接必须牢固无虚
焊。接至电气设备上的接地线，应用镀锌螺栓连接；
有色金属接地线不能采用焊接时，可用螺栓连接、
压接、热剂焊（放热焊接）方式连接。用螺栓连接
时应设防松螺帽或防松垫片，螺栓连接处接触面应
按现行国家标准《电气装置安装工程母线装置施工
及验收规范》GBJ 149的规定处理。不同材料接地体
间的连接应进行处理。
3.4.2 接地体(线)的焊接应采用搭接焊，其搭接长度必须
符合下列规定：
1 扁钢为其宽度的2倍(且至少3个棱边焊接)；
2 圆钢为其直径的6倍；
3 圆钢与扁钢连接时，其长度为圆钢直径的6倍；
4 扁钢与钢管、扁钢与角钢焊接时，为了连接可靠，
除应在其接触部位两侧进行焊接外，并应焊以由钢
带弯成的弧形(或直角形)卡子或直接由钢带本身弯
成弧形(或直角形)与钢管(或角钢)焊接。
3.4.3 接地体（线）为铜与铜或铜与钢的连接工艺采用热
剂焊（放热焊接）时，其熔接接头必须符合下列规
定：
1 被连接的导体必须完全包在接头里；
2 要保证连接部位的金属完全熔化，连接牢固；
3 热剂焊（放热焊接）的接头的表面荧平滑；
4 热剂焊（放热焊接）的接头应无贯穿性的气孔。3.4.4 采用钢绞线、铜绞线等作接地引下时，宜用压接端
子与接地体连接。
3.4.5 利用本规范第3.2.2条所述的各种金属构件、金属管
道、穿线钢管等作为接地线时，连接处应保证有可靠
的电气连接。
3.4.6 沿电缆桥架敷设铜绞线、镀锌扁钢及利用沿桥架构成
电气通路的金属构件，如安装托架用的金属构件作为
接地干线时，电缆桥架接地应符合下列规定：
1 电缆桥架全长不大于30m时，不应少于2处与接地干
线相连；
2 全长大于30m时，应每隔20～30m增加与接地干线的
连接点；
3 电缆桥架的起始端和终点端应与接地网可靠连接。
3.4.7 金属电缆桥架的接地应符合下规定：
1 电缆桥架连接部位宜采用两端压接镀锡铜鼻子的铜
绞线跨接。跨接线最小允许截面积不小于4mm2；
2 镀锌电缆桥架间连接板的两端不跨接地线时，连接板
每端应有不少于2个有防松螺帽或防松垫圈的螺栓
固定。
3.4.8 发电厂、变电站GIS的接地线及连接应符合以下
要求：
1GIS基座上的每一根接地母线，应采用分设其两端的接地线与发电厂或变电站的接地装置连接。接地
线应与GIS区域环形接地母线连接。接地母线较长
时，其中部应另加接地线，并连接至接地网；
2 接地线与GIS接地母线应采用螺栓连接方式；
3 当GIS露天布置或装设在室内与土壤直接接触的地
面上时，其接地开关、氧化锌避雷器的专用接地端
子与GIS接地母线的连接处，宜装设集中接地装置；
4 GIS室内敷设环形接地母线，室内各种设备需接地
的部位应以最短路径与环形接地母线连接。GIS置于
室内楼板上时，其基座下的钢筋混凝土地板中的钢
筋应焊接成网，并和环形接地母线连接。
3.5 避雷针(线、带、网)的接地
3.5.1 避雷针(线、带、网)的接地除应符合本章上述有关
规定外，尚应遵守下列规定：
1 避雷针(带)与引下线之间的连接应采用焊接或热剂
焊（放热焊接）；
2 避雷针(带)的引下线及接地装置使用的紧固件均应
使用镀锌制品。当采用没有镀锌的地脚螺栓时应采
取防腐措施；
3 建筑物上的防雷设施采用多根引下线时，应在各引
下线距地面的1.5～1.8m处设置断线卡，断线卡应
加保护措施；
4 装有避雷针的金属筒体，当其厚度大于4mm时，可
作为避雷针的引下线。筒体底部应至少有2处与接
地体对称连接；
5 独立避雷针及其接地装置与道路或建筑物的出入口
等的距离应大于3m。当小于3m时，应采取均压措施
或铺设卵石或沥青地面；
6 独立避雷针(线)应设置独立的集中接地装置。当有
困难时，该接地装置可与接地网连接，但避雷针与
主接地网的地下连接点至35kV及以下设备与接地网
的地下连接点，沿接地体的长度不得小于15m；
7 独立避雷针的接地装置与接地网的地中距离不应小
于3m；
8 发电厂、变电站配电装置的构架或层顶上的避雷针
（含悬挂避雷线的构架），应在其附近装设集中接
地装置，并与主接地网连接。
3.5.2 建筑物上的避雷针或防雷金属网应和建筑物顶部的
其他金属物体连接成一个整体。
3.5.3 装有避雷针和避雷线的构架上的照明灯电源线，必
须采用直埋于土壤中的带金属护层的电缆或穿入金
属管的导线。电缆金属护层或金属管必须接地，埋
入土壤的长度应在10m以上，方可与配电装置的接
地网相连或与电源线、低压配电装置相连接。
3.5.4 发电厂和变电所的避雷线线档内不应有接头。
3.5.5 避雷针（网、带）及其接地装置，应采取自下而上
的施工程序。首先安装集中接地装置，后安装引下
线，最后安装接闪器。
3.6 携带式和移动式电力设备的接地
3.6.1 携带式电气设备应用专用芯线接地，严禁利用其他
用电设备的零线接地；零线和接地线应分别与接地
装置相连接。
3.6.2 携带式电气设备的接地线应采用软铜绞线，其截面
不小于1.5mm2。
3.6.3 由固定的电源或由移动式发电设备供电的移动式机
械的金属外壳或底座，应和这些供电电源的接地装置
有可靠连接；在中性点不接地的电网中，可在移动式
机械附近装设接地装置，以代替敷设接地线，并应首
先利用附近的自然接地体。
3.6.4 移动式电力设备和机械的接地应符合固定式电气设
备接地的规定，但下列情况可不接地：
1 移动式机械自用的发电设备直接放在机械的同一金
属框架上，又不供给其他设备用电；
2 当机械由专用的移动式发电设备供电，机械数量不超
过2台，机械距移动式发电设备不超过50m，且发电
设备和机械的外壳之间有可靠的金属连接。
3.7 输电线路杆塔的接地
3.7.1 在土壤电阻率ρ≤100Ω?ｍ的潮湿地区，可利用铁塔
和钢筋混凝土的自然接地，接地电阻低于10Ω。发
电厂、变电站进线段应另设雷电保护接地装置。在居
民区，当自然接地电阻符合要求时，可不另设人工接
地装置。
3.7.2 在土壤电阻率100Ω?ｍ＜ρ≤500Ω?ｍ的地区，除
利用铁塔和钢筋混凝土杆的自然接地，还应增设人工
接地装置，接地极埋设深度不宜小于0.6m，接地电
阻低于15Ω。
3.7.3 在土壤电阻率500Ω?ｍ＜ρ≤2000Ω?ｍ的地区，可
采用水平敷设的接地装置，接地极埋设不宜小于
0.5m。500Ω?ｍ＜ρ≤1000Ω?ｍ的地区，接地电阻
不超过20Ω。1000Ω?ｍ＜ρ≤2000Ω?ｍ的地区，
接地电阻不超过25Ω。
3.7.4 在土壤电阻率ρ＞2000Ω?ｍ的地区，接地极埋设深
度不宜小于0.3m，接地电阻不超过30Ω；若接地电
阻很难降到30Ω时，可采用6～8根总长度不超过
500m的放射形接地极或连续伸长接地极。
3.7.5 放射形接地极可采用长短结合的方式，每根的最大长
度应符合表3.7.5的要求：
表3.7.5放射形接地极每根的最大长度
塔基础的放射形接地极每根长度1.5倍范围内有土壤
电阻率较低的地带时，可部分采用外引接地或其他措
施。
3.7.7 居民区和水田中的接地装置，宜围绕杆塔基础敷设成
闭合环形。
3.7.8 对于室外山区等特殊地形，不能按设计图形敷设接地
体时，应根据施工实际情况在施工记录上绘制接地装
置敷设简图，并表明相对位置和尺寸，作为竣工资料
移交。原设计为方形等封闭环形时，应按设计施工，
以便于检修维护。
3.7.9 在山坡等倾斜地形敷设水平接地体时宜沿等高线开
挖，接地沟地面应平整，沟深不得有负误差，并应清
除影响接地体与土壤接触的杂物，以防止接地体受雨
水冲刷外露，腐蚀生锈；水平接地体敷设应平直，以
保证同土壤更好接触.
3.7.10接地体与杆塔的连接应接触良好可靠，并应便于打
开测量接地电阻。
3.7.11架空线路杆塔的每一腿都应与接地体引下线连接，
通过多点接地以保证可靠性。
3.7.12混凝土电杆宜通过架空避雷线直接引下，也可通过
金属爬梯接地。当接地线直接从架空避雷线引下时，
引下线应紧靠杆身，并每隔一定距离与杆身固定一
次，以保证电气通路顺畅。
3.8 调度楼、通信站和微波站二次系统的接地
3.8.1 调度通信综合楼内的通信站与同一楼内的动力装置、
建筑物避雷装置共用一个接地网。
3.8.2 调度通信综合楼及通信机房接地引下线可利用建筑
物主体钢筋和金属地板构架等，钢筋自身上、下连接
点应采用搭焊接，且其上端应与房顶避雷装置、下端
应与接地网、中间应与各层均压网或环形接地母线焊
接成电气上连通的笼式接地系统。
3.8.3 位于发电厂、变电站或开关站的通信站的接地装置
应至少用2根规格不小于40mm×4mm的镀锌扁钢与
厂、站得接地网均压相连。
3.8.4 通信机房房顶应敷设闭合均压网（带）并与接地装置
连接，房顶平面任一点到均压带的距离均不应大于
5m。
3.8.5 通信机房内应围绕机房敷设环形接地母线，截面应不
小于90 mm2的铜排或120 mm2的镀锌扁钢。围绕机房
建筑应敷设闭合环形接地装置。环形接地装置、环形
接地母线和房顶闭合均压带之间，至少用4根对称布
置的连接线（或主钢筋）相连，相邻连接线之间的距
离不宜超过18m。
3.8.6 机房内各种电缆的金属外皮、设备的金属外壳和框
架、进风道、水管等不带电金属部分、门窗等建筑物
金属结构以及保护接地、工作接地等，应以最短距离
与环形接地母线连接。电缆沟道、竖井内的金属支架
至少应两点接地，接地点间距离不宜超过30m。
3.8.7 各类设备保护地线宜用多股铜导线，其截面应根据最
大故障电流确定，一般为25～95 mm2；导线屏蔽层的
接地线截面积，应大于屏蔽层截面面积的2倍。接地
线的连接应确保电气接触良好，连接点应进行防腐处
理。
3.8.8 连接两个变电站之间的导引电缆的屏蔽层必须在离
变电站接地网边沿50～100m处可靠接地，以大地为
通路，实施屏蔽层的两点接地。一般可在进变电站
前的最后一个工井处实施导引电缆的屏蔽层接地。
接地极的接地电阻R≤4Ω。
3.8.9 屏蔽电源电缆、屏蔽通信电缆和金属管道引入室内
前应水平直埋10m以上，深埋应大于0.6m，电缆屏
蔽层和铁管两端接地，并在入口处接入接地装置。
如不能埋入地中，至少应在金属管道室外部分沿长
度均匀分布在两处接地，接地电阻应小于10Ω；在
高土壤电阻率地区，每处的接地电阻不应大于30Ω，
且应适当增加接地处数。
3.8.10 微波塔上同轴馈线金属外皮的上端及下端分别就
近与铁塔连接，在机房入口处与接地装置再连接一
次；馈线较长时应在中间加一个与塔身的连接点；
室外馈线桥始末两端均应和接地装置连接。
3.8.11微波塔上的航标灯电源线选用金属外皮电缆或将导
线传入金属管，金属外皮或金属管至少应在上下两
端与塔身金属结构连接，进机房前应水平直埋10m
以上，埋深应大于0.6m。
3.8.12 微波塔接地装置应围绕塔基做成闭合环形接地网。
微波塔接地装置与机房接地装置之间至少用2根规
格不小于40mm×4mm的镀锌扁钢连接。
3.8.13 直流电源的“正极”在电源设备侧和通信设备侧均
应接地，“负极”在电源机房侧和通信机房侧应接压
敏电阻。
3.9 电力电缆终端金属护层的接地
3.9.1 110KV及以上中性点有效接地系统单芯电缆的电缆
终端金属护层，应通过接地刀闸直接与变电站接地
装置连接。
3.9.2在110KV及以上电缆终端站内（电缆与架空线转换
处），电缆终端头的金属护层宜通过接地刀闸单独接
地，设计无要求时，接地电阻R≤4Ω。电缆护层的
单独接地极与架空避雷线接地体之间，应保持3～5m
接地装置安装技术交底 施工企业：XXXX公司№：(津建安表22) 工程名称XXXX项目工种电力 施工部位接地装置安装交底时间2019年月日 一、接地装置 接地体是埋入地中与土壤作良好接触的金属导体，也称为接地极。连接于接地体与电气设备之间的金属导体，称接地线或接地引下线。电气设备的接地引下线和埋入地中的金属接地体的总和称为接地装置。 1.接地极 接地极是接地电流流向土壤的流散件，接地极的金属导体可分为以下两种： (1)自然接地体。自然接地体是利用已有的与大地有良好接触的金属体作为接地电流的流散件。如埋设在地下的金属管道、建筑物地下基础部分的金属构件和金属桩、直接埋在土壤中的电缆金属外皮(铝皮除外)等。为了节省钢材和施工费用、降低接地电阻、等化地面和设备间的电位，有条件的情况下尽量采用自然接地体。但流有易燃易爆危险气体、液体的金属管道不能做接地体，爆炸危险场所的电力设备的接地装置，按专门规程规定执行，发电厂和变电站的接地必须有人工接地体。利用自来水管或电缆的铅包作自然接地体时，应征得有关部门的同意，以便相互配合和检修。 (2)人工接地体。人工接地体是指按照施工要求专门埋设的金属体，可以是扁钢、钢管、圆钢或角钢。人工接地体可以是水平敷设也可以垂直敷设，钢管或角钢一般是垂直打入地下，圆钢、扁钢一般水平埋入地下。根据电压等级的要求和土壤电阻率的不同，接地体的形式也是多种多样的，一般有以下几种： 1)放射形接地体：采用一至数条接地带敷设在接地槽中，一般应用土壤电阻率较小的地区和电压等级较低的线路。 2)环状接地体：是用扁钢围绕杆塔构成的环状接地体，通常用于输电线路，可以改善接地点土壤的电场分布。 3)混合接地体。是由扁钢和钢管组成的接地体，这种情况往往是单一形式接地体的接地电阻不能满足要求时，所采用的水平和垂直敷设的综合体，又称复合接地体。 2.接地线
-艺接地装置施工工 1. 接地母线施工操作要领 （1）作业前的准备： ①测定室外接地网设置的地点，并用白灰粉按其分布情况做出标志。 ②用水准仪核对场坪实际标高，确定土沟开挖深度。一般情况下，开挖深度以大于设计深 度50~100mr为宜。 ③在接地线穿越墙壁的位置打穿墙孔，预埋地线管，并固定牢靠。 ④平直用于电缆沟内及室内的接地母线，按制造长度分段进行除锈刷漆；对用于电缆沟分 支或拐角处的接地母线，应在煨弯之后再刷漆。 （2）均压带焊接及敷设： ①平直接地扁钢，按每一条均压带的长度，将扁钢沿接地网沟边在地面上焊接成一个整 体。 ②把焊接好的整条均压带理顺调直，使其呈立置状态敷设在土沟中，分段回填一些细土， 保持其状态不变，然后进行各均压带之间及与接地极之间的焊接。 ③为了提高各均压带之间“ T”型和“十”型连接部位及均压带与接地极之间连接部位的 强度，各连接点应按表4所示的方法加焊“ L”型连接条。 注：1水平接地体；2垂直接地体；3L型连接条。 ④接地网焊接完毕经检查验收合格后，即可分层回填夯实，并将余土培在土沟上, 待其自然 下沉。 （4）接地母线安装：
①接地母线在安装前，应先将刷好漆的扁钢在地面上焊接起来，然后再安装。
②电缆沟内的接地母线设置在电缆支架第一层处的预埋件上，如图3所示母线与预埋件之间暂时采用电焊点焊，待焊接电缆支架时，再将它们全部焊接起来。 点焊时，应使接地母线紧贴电缆沟壁 ③电缆沟各分支处的预埋型钢在接地母线焊好后，均应用圆钢与接地母线连接在一 起（图4）。 1-接地母线；2-预埋件；3-电缆支架 图4电缆沟沿预埋件的接地示意图 1-接地母线；2-预埋型钢；3-接地连线；4-电缆支架 ④安装室内接地母线 前，应先沿墙壁踢脚线上沿预埋母线支架，如图5所示，如室内墙壁无踢脚线时接地母线下沿距地面应保持200mm勺间距。 图5室内接地母线的布置示意图1-接地母线；2-墙上预埋件；3-踢脚线 1 'll f] I M 图3电缆沟内接地母线的布置示意图
《电气装置安装工程接地装置施工及验收规范》强制性条文 （2011年版） 3.1.1电气装置的下列金属部分。均应接地或接零： 1 电机、变压器、电器、携带式或移动式用电器具等的金属底座和外壳： 2 电气设备的传动装置； 3 屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门： 4 配电、控制、保护用的屏(柜、箱)及操作台等的金属框架和底座： 5 交、直流电力电缆的接头盒、终端头和膨胀器的金属外壳和可触及的电缆金属护层和穿线的钢管。穿线的钢管之间或钢管和电器设备之间有金属软管过渡的。应保证金属软管段接地畅通； 6 电缆桥架、支架和井架： 7 装有避雷线的电力线路杆塔； 8 装在配电线路杆上的电力设备； 9 在非沥青地面的居民区内，不接地、消弧线圈接地和高电阻接地系统中无避雷线的架空电力线路的金属杆塔和钢筋混凝土杆塔； 10 承载电气设备的构架和金属外壳； 11 发电机中性点柜外壳、发电机出线柜、封闭母线的外壳及其他裸露的金属部分； 12 气体绝缘全封闭组合电器(GIS)的外壳接地端子和箱式变电站的金属箱体； 13 电热设备的金属外壳： 14 铠装控制电缆的金属护层： 15 互感器的二次绕组。
3.1.3需要接地的直流系统的接地装置应符合下列要求： 1 能与地构成闭合回路且经常流过电流的接地线应沿绝缘垫板敷设。不得与金属管道、建筑物和设备的构件有金属的连接： 2 在土壤中含有在电解时能产生腐蚀性物质的地方，不宜敷设接地装置，必要时可采取外引式接地装置或改良土壤的措施； 3 直流电力回路专用的中性线和直流两线制正极的接地体、接地线不得与自然接地体有金属连接；当无绝缘隔离装置时。相互间的距离不应小于1m： 4 三线制直流回路的中性线宜直接接地。 3.1.4接地线不应作其他用途。 3.2.4人工接地网的敷设应符合以下规定： 1 人工接地网的外缘应闭合。外缘各角应做成圆弧形，圆弧的半径不宜小于均压带间距的一半； 2 接地网内应敷设水平均压带。按等间距或不等间距布置； 3 35kV及以上变电站接地网边缘经常有人出入的走道处，应铺设碎石、沥青路面或在地下装设2条与接地网相连的均压带。 3.2.5除临时接地装置外，接地装置应采用热镀锌钢材，水平敷设的可采用圆钢和扁钢，垂直敷设的可采用角钢和钢管。腐蚀比较严重地区的接地装置，应适当加大截面，或采用阴极保护等措施。 不得采用铝导体作为接地体或接地线。当采用扁铜带、铜绞线、铜棒、铜包钢、铜包钢绞线、钢镀铜、铅包铜等材料作接地装置时，其连接应符合本规范的规定。 3.2.9不得利用蛇皮管、管道保温层的金属外皮或金属网、低压照明网络的导线铅皮以及电缆金属护层作接地线。蛇皮管两端应采用自固接头或软管接头，且两端应采用软铜线连接。 3.3.1接地体顶面埋设深度应符合设计规定。当无规定时，不应小于O.6m。角钢、钢管、铜棒、铜管等接地体应垂直配置。除接地体外-接地体引出线的垂直部分和接地装置连接(焊接)部位外侧 100mm范围内应做防腐处理；在做防腐处理前，表面必须除锈并去掉焊接处残留的焊药。
目录 一、工程内容 0 本作业为广汽本田汽车有限公司增城工厂焊装车间二期改造工程全厂接地装置安装工程。 0 二、编制依据与相关文件 0 三、作业进度、劳动力安排 0 四、作业的准备工作及条件 (1) 五、施工方法、步骤及作业程序 (2) 六、作业的质量要求 (4) 七、作业的环境要求 (7) 八、作业的安全要求 (9)
一、工程内容 本作业为广汽本田汽车有限公司增城工厂焊装车间二期改造工程全厂接地装置安装工程。 二、编制依据与相关文件 2.1 《电力建设施工及验收技术规范》 2.2 《火电施工质量检验及评定标准》 2.3 《电力建设安全工作规程》火力发电厂部分 2.4 《电力建设安全健康与环境管理工作规定》 2.5 接地相关图纸及资料 三、作业进度、劳动力安排 3.1作业进度 本工程开工日期为2014年01月17日，完工为2014年6月8日。 以上具体工期还要根据现场土建施工的具体情况而更改。 3.2劳动力安排
班长、技术员、安全员、质检员各1人，焊工——1人，电工——1人， 力工——1人。 3.3 作业机械、工具、仪器、仪表的要求： 无齿锯1台角向砂轮2把 台钻1台电工工具4套 卷尺4把大锤2把 手锤3把板车（8T）1台 四、作业的准备工作及条件 4.1作业人员的资质要求： 4.1.1所有施工人员必须经过三级安全考试并合格。 4.1.2所有施工人员必须经过体检合格方可施工作业。 4.1.3特殊工种必须持证上岗。 4.1.4作业组长要有安装过主厂房防雷接地的经验,工作认真负责,并能组织好本组人员完成所承担的作业任务。 4.1.5组员要有一定的电气安装经验,听从指挥,积极肯干。 4.2作业机械、工具、仪器、仪表要求： 4.2.1电焊机.冲击钻等电动工具性能稳定,能满足现场使用。 4.2.2仪器、仪表等要经校验合格,并在有效期内使用。 4.3作业技术交底的安排
————光伏并网发电项目接地施工方案 编制： 审核： 批准： 二〇一八年九月
1、工程概况： 工程名称：————光伏并网发电项目 工程地点：吉林省松原市长山镇 工程说明：本项目位于松原市前郭尔罗斯蒙古族自治县长山镇四十家子村西南侧，距离松原市约26km。场址坐标：东经124° 31'，北纬45°13'。本站址东北侧G302、G12 国道，附近有乡村道路，对外交通条件十分便利。光伏站区内地势平坦无大起伏，平均海拔高度在~ 之间。光伏发电场地理位置示意图见图。 项目地 图项目地理位置图 本工程项目规划规模容量为50MWp，分期建设，本期建设规模为20MWp，下期为 30MWp。安装多晶硅组件，组件支架采用固定倾角方式，本项目在站内新建一座66KV 升压站，以一回66 出线接入电网。 编制依据 1. ————光伏发电项目施工图纸 2. 《国家电网公司输变电工程安全文明施工标准管理办法》〔2012〕1377号 3. 《国家电网公司安全生产工作规定》（国家电网总〔2003〕407号）
4. 《国家电网公司基建安全管理规定》（国家电网基建[2011]1753号） 5. 《国家电网公司输变电工程标准工艺管理办法》〔2012〕1587号 6. 《国家电网公司输变电工程质量通病防治工作要求及技术措施》（基建质量[2010] 19号） 7. 《输变电工程建设标准强制性条文实施管理规程》Q/GDW248-2008 8. 《国家电网公司输变电工程标准工艺》（2012） 9. 电力建设安全工作规程（变电站部分）（） 10.电气装置安装工程电气设备交接试验标准（GB50150-2006） 11.电气装置安装工程接地装置施工及验收规范GB50169-2006 一、施工组织机构、主要任务及施工准备 (一)施工组织机构 项目经理： 总工程师： 施工队长： 技术员： 安全员： 质检员： (二)主要任务
接地装置和室内接地线的施工方法 一、接地装置和室内接地线的施工方法 （一）模式二的项目校做接地装置时，选在离卫星接收室地线引入孔最近的房前（后），离建筑物 2m 处，与建筑物平行挖一个 800mm 深， 10m 长的沟，将 3 根垂直接地极打入地下后与水平接地线焊牢，将ф 8 的圆钢焊在水平接地线上引入室内（见图 1 ）。室内接线端子按图 3 制作，将室内接地端子用M10 × 100 的膨胀螺丝固定在空气开关正下方距地面 300mm 的墙上，并加装绝缘防护罩（见附图 8 ）。将焊接处用沥青做好防腐处理，高土壤电阻率地区须加入降阻剂后，将沟填平、夯实。 图 1 模式二接地体位置选择示意图 （二）模式三项目校做接地装置时，既要考虑到卫星接收室的入室地线，同时也要照顾到计算机教室的入室地线的施工方便，可选在教室前（后）离建筑物 2m 处，与建筑物平行挖一个深 800mm ，长 10m 的沟，将 3 根垂直接地极打入地下后与水平接地线焊牢，在水平接地线的两端分别焊上ф 8 的圆钢，分别引入卫星接收室和计算机室（见图 2 ）。室内接线端子按图 3 制作，将室内接地端子用M10 × 100 的膨胀螺丝固定在空气开关正下方距地面 300mm 的墙上，并加装绝缘防护罩（见附图 8 ）。将接地装置焊接处用沥青做好防腐处理，高土壤电阻率地区须加入降阻剂后，将沟填平、夯实。
图 2 模式三接地体位置选择示意图 （三）室内接地端子制作图 图 3 室内接地端子 二、接地装置施工技术规范 （一）垂直接地极的材质为角钢、钢管或圆钢。角钢厚度不应小于 4 mm ，钢管壁厚不应小于 3.5 mm ，圆钢直径不应小于 18 mm 。垂直接地极的长度宜为 2500mm 。 水平接地线的材质为扁钢或圆钢。扁钢截面不应小于 100 m m 2 ，其厚度不应小于 4 mm ，圆钢直径不应小于 10 mm 。水平接地线的长度为 10m 。 在腐蚀性较强的土壤中，应对垂直接地极和水平接地线采取热镀锌等防腐措施或加大其截面。
1 总则 1．0．1 为保证接地装置安装工程的施工质量，促进工程施工技术水平的提高，确保接地装置安全运行，制定本规范。 1.0.2 本规范适用于电气装置的接地装置安装工程的施工及验收。 1.0.3 接地装置的安装应由工程施工单位按已批准的设计要求施工，工程建设管理单位和监理单位应有专人负责监督。 1.0.4 接地装置施工采用的器材应符合国家现行技术标准的规定，并应有合格证件。 1.0.5 施工中的安全技术措施应符合本规范和现行有关安全标准的规定。 1
1.0.6 接地装置的安装应配合建筑工程的施工；隐蔽部分必须在覆盖前会同有关单位作好中间检查及验收记录。 1.0.7 各种电气装置与主接地网的连接必须可靠，接地装置的焊接质量应符合本规范第3.4.2条的规定，接地电阻应符合设计规定，扩建接地网与原接地网应为多点连接。 1.0.8 接地装置验收测试应在土建完工后尽快安排进行；对高土壤电阻率地区的接地装置，在接地电阻难以满足要求时，应由设计确定采取相应措施，验收合格后方可投入运行。 1.0.9 接地装置的施工及验收，除应按本规范的规定执行外，尚应符合国家现行的有关标准规的规定。 2
2 术语和定义 2.0.1接地体（极）grounding conductor 埋入地中并直接与大地接触的金属导体，称为接地体（极）。接地体分为水平接地体和垂直接地体。 2.0.2自然接地体natural earthing electrode 可利用作为接地用的直接与大地接触的各种金属构件、金属井管、钢筋混凝土建筑物的基础、金属管道和设备等，称为自然接地体。 2.0.3接地线grounding conductor 电力设备、杆塔的接地螺栓与接地体或零线连接用的在正常情况下不载流的金属导体，称为接 3
电气装置安装工程接地装置施工及 验收规范 中华人民共和国国家标准 CB 50169－92 条文说明 前言 根据国家计委计标函（1987）78号、建设部（88）建标字25号文的要求，由原水利电力部负责主编，具体由能源部电力建设研究所会同有关单 位共同修订的《电气装置安装工程接地装置施 工及验收规范GB50169－92，经中华人民共和 国建设部1992年12月16日以建标〔1992〕911号文批准发布。 为方便广大设计、施工、科研、学校等有关单 位人员在使用本规范时能正确理解和执行条文 规定，《电气装置安装工程接地装置施工及验 收规范》编制组根据国家计委关于编制标准、 规范条文说明的统一要求，按《电气装置安装
工程接地装置施工及验收规范》的章、节、条顺序，编制了《电气装置安装工程接地装置施工及验收规范条文说明》，供有关部门和单位参考。在使用中如发现本条文说明有欠妥之处，请将意见直接函寄本规范的管理单位：能源部电力建设研究所（北京良乡，邮政编码：102401）。 本条文说明仅供国内有关部门和单位执行本规范时使用。 目录 第一章总则 第二章电气装置的接地 第一节一般规定 第二节接地装置的选择 第三节接地装置的敷设 第四节接地体（线）的连接 第五节避雷针（线、带、网）的接地 第六节携带式和移动式电气设备的接地 第三章工程交接验收 第一章总则
第1．0．1条本条简要地阐明了本规范编制的宗旨，是为了保证接地装置的施工和验收质量 而制订。 第1．0．2条本条明确了规范的适用范围是电气装置安装工程的接地装置。 其他如电子计算机和微波通讯等接地工程应按 相应的施工及验收规范执行。 第1．0．3条施工现场必须按照设计施工，不得随意修改设计，必要时需经过设计单位的同意，并按修改后的设计执行。 第1．0．4条为了保证工程质量，凡不符合现行技术标准的器材，均不得使用和安装。 第1．0．5条本规范内容是以质量标准和工艺要求为主，有关施工安全问题，尚应遵守现行 的安全技术规程。 第1．0．6条电气装置接地工程应及时配合建筑施工，从而减少重复劳动，加快工程进度和 提高工程质量。 第二章电气装置的接地
接地装置和室内接地线的施工方法及技术规范 一、接地装置和室内接地线的施工方法 （一）模式二的项目校做接地装置时，选在离卫星接收室地线引入孔最近的房前（后），离建筑物 2m 处，与建筑物平行挖一个 800mm 深， 10m 长的沟，将 3 根垂直接地极打入地下后与水平接地线焊牢，将ф8 的圆钢焊在水平接地线上引入室内（见图 1 ）。室内接线端子按图 3 制作，将室内接地端子用 M10 × 100 的膨胀螺丝固定在空气开关正下方距地面 300mm 的墙上，并加装绝缘防护罩（见附图 8 ）。将焊接处用沥青做好防腐处理，高土壤电阻率地区须加入降阻剂后，将沟填平、夯实。 图 1 模式二接地体位置选择示意图 （二）模式三项目校做接地装置时，既要考虑到卫星接收室的入室地线，同时也要照顾到计算机教室的入室地线的施工方便，可选在教室前（后）离建筑物 2m 处，与建筑物平行挖一个深 800mm ，长 10m 的沟，将 3 根垂直接地极打入地下后与水平接地线焊牢，在水平接地线的两端分别焊上ф8 的圆钢，分别引入卫星接收室和计算机室（见图 2 ）。室内接线端子按图 3 制作，将室内接地端子用M10 × 100 的膨胀螺丝固定在空气开关正下方距地面 300mm 的墙上，并加装绝缘防护罩（见附图 8 ）。将接地装置焊接处用沥青做好防腐处理，高土壤电阻率地区须加入降阻剂后，将沟填平、夯实。
图 2 模式三接地体位置选择示意图 （三）室内接地端子制作图 图 3 室内接地端子 二、接地装置施工技术规范（详见附图 5 、 6 、 7 ） （一）垂直接地极的材质为角钢、钢管或圆钢。角钢厚度不应小于 4 mm ，钢管壁厚不应小于 3.5 mm ，圆钢直径不应小于 18 mm 。垂直接地极的长度宜为 2500mm 。 水平接地线的材质为扁钢或圆钢。扁钢截面不应小于 100 m m 2 ，其厚度不应小于 4 mm ，圆钢直径不应小于 10 mm 。水平接地线的长度为 10m 。 在腐蚀性较强的土壤中，应对垂直接地极和水平接地线采取热镀锌等防腐措施或加大其截面。 （二）垂直接地极的间距宜为 5m 。 （三）水平接地线在土壤中的埋设深度不应小于 0.8m 。接地装置应远离由于砖窑、烟道等高温影响使土壤电阻率升高的地方。 （四）在高土壤电阻率地区，降低防直击雷接地装置的接地电阻宜采用下列方法： 1 、采用多支线外引接地装置，外引长度不应大于有效长度。 2 、接地体埋于较深的低电阻率土壤中。 3 、采用降阻剂。 4 、换土。 （五）防直击雷的接地体距建筑物出入口或人行道不应小于 3m 。当小于 3m 时应采取下列措施之一：
接地装置施工及验收规范 第一章总则 第1.0.1条为保证接地装置安装工程的施工质量，促进工程施工技术水平的提高，确保接地装置安全运行，制定本规范。 第1.0.2条本规范适用于电气装置的接地装置安装工程的施工及验收。 第1.0.3条接地装置的安装应按已批准的设计进行施工。 第1.0.4条采用的器材应符合国家现行技术标准的规定，并应有合格证件。 第1.0.5条施工中的安全技术措施，应符合本规范和现行有关安全技术标准的规定。 第1.0.6条接地装置的安装应配合建筑工程的施工，隐蔽部分必须在覆盖前会同有关单位做好中间检查及验收记录。 第1.0.7条接地装置的施工及验收，除按本规范的规定执行外，尚应符合国家现行的有关标准、规范的规定。 第二章电气装置的接地 第一节一般规定 第2.1.1条电气装置的下列金属部分，均应接地或接零： 一、电机、变压器、电器、携带式或移动式用电器具等的金属底座和外壳。 二、电气设备的传动装置。 三、屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门。 四、配电、控制、保护用的屏(柜、箱)及操作台等的金属框架和底座。 五、交、直流电力电缆的接头盒、终端头和膨胀器的金属外壳和电缆的金属护层、可触及的电缆金属保护管和穿线的钢管。 六、电缆桥架、支架和井架。 七、装有避雷线的电力线路杆塔。 八、装在配电线路杆上的电力设备。 九、在非沥青地面的居民区内，无避雷线的小接地电流架空电力线路的金属杆塔和钢筋混凝土杆塔。 十、电除尘器的构架。 十一、封闭母线的外壳及其他裸露的金属部分。 十二、六氟化硫封闭式组合电器和箱式变电站的金属箱体。 十三、电热设备的金属外壳。 十四、控制电缆的金属护层。 第2.1.2条电气装置的下列金属部分可不接地或不接零： 一、在木质、沥青等不良导电地面的干燥房间内，交流额定电压为380V及以下或直流额定电压为440V及以下的电气设备的外壳；但当有可能同时触及上述电气设备外壳和已接地的其他物体时，则仍应接地。 二、在干燥场所，交流额定电压为127V及以下或直流额定电压为110V及以下的电气设备的外壳。 三、安装在配电屏、控制屏和配电装置上的电气测量仪表、继电器和其他低压电器等的
接地装置施工工艺 1.接地母线施工操作要领 （1）作业前的准备： ①测定室外接地网设置的地点，并用白灰粉按其分布情况做出标志。 ②用水准仪核对场坪实际标高，确定土沟开挖深度。一般情况下，开挖深度以大于设计深度50~100mm为宜。 ③在接地线穿越墙壁的位置打穿墙孔，预埋地线管，并固定牢靠。 ④平直用于电缆沟内及室内的接地母线，按制造长度分段进行除锈刷漆；对用于电缆沟分支或拐角处的接地母线，应在煨弯之后再刷漆。 （2）均压带焊接及敷设： ①平直接地扁钢，按每一条均压带的长度，将扁钢沿接地网沟边在地面上焊接成一个整体。 ②把焊接好的整条均压带理顺调直，使其呈立置状态敷设在土沟中，分段回填一些细土，保持其状态不变，然后进行各均压带之间及与接地极之间的焊接。 ③为了提高各均压带之间“T”型和“十”型连接部位及均压带与接地极之间连接部位的强度，各连接点应按表4所示的方法加焊“L”型连接条。 接地体的常用连接方式表4
注：1水平接地体；2垂直接地体；3L型连接条。 ④接地网焊接完毕经检查验收合格后，即可分层回填夯实，并将余土培在土沟上，待其自然下沉。 （4）接地母线安装： ①接地母线在安装前，应先将刷好漆的扁钢在地面上焊接起来，然后再安装。 ②电缆沟内的接地母线设置在电缆支架第一层处的预埋件上，如图3所示母线与预埋件之间暂时采用电焊点焊，待焊接电缆支架时，再将它们全部焊接起来。点焊时，应使接地母线紧贴电缆沟壁 ③电缆沟各分支处的预埋型钢在接地母线焊好后，均应用圆钢与接地母线连接在 一起（图4）。 图3电缆沟内接地母线的布置示意图 1-接地母线；2-预埋件；3-电缆支架 图4电缆沟沿预埋件的接地示意图 1-接地母线；2-预埋型钢；3-接地连线；4-电缆支架 ④安装室内接地母线前，应先沿墙壁踢脚线上沿预埋母线支架，如图5所示，如室内墙壁无踢脚线时接地母线下沿距地面应保持200mm的间距。
接地装置施工说明中的分项要求？ 一、全厂接地网施工后进行实测要求在干燥季节的全厂工频 接地电阻值应该满足以下要求： 1.对于大接地短路电流系统（中性点直接接地）接地电阻R不大于 0.5欧姆。 2.对于小接地短路电流系统（中性点非直接接地）接地电阻R不大 于4欧姆。 3.烟囱、水塔的接地装置应设独立的集中接地装置、接地电阻值不 大于10欧姆。 如果不能满足上诉要求则再增加同样的接地极、直至接地电阻值满足要求。 二、接地线与接地极的连接均应采用塔焊接，其焊接长度必须 符合下列规定。 1.扁钢为其宽度的2倍（且至少三个棱边焊接） 2.圆钢为其直径的6倍。 3.圆钢与扁钢连接时、其长度为圆钢直径的6倍 4.扁钢与钢管、扁钢与角钢焊接时为了连接可靠除应在其接触部位 两侧进行焊接外还应焊以由钢带弯成的弧形（或直角形）卡子或直接由钢带本身完成弧形（或直角形）与钢管（或角钢）焊接。
三、明敷接地线的安装应满足下列要求； 1.敷设位置不应妨碍设备的拆卸与检修，且便于检查。 2.接地线应水平或垂直敷设亦可于建筑物倾斜结构平行敷设。 3.接地线沿建筑物墙壁水平敷设时离地面距离宜为250～300mm、间 隙宜为10～15mm或者在抹面以下敷设，屋内接地干线过门处，在抹面以下敷设、各层屋内接地干线要保持与建筑物柱内钢筋相连接地网至少有两处上下连接、零米接地干线不小于两处与屋外接地网相连 4.接地线应牢靠地固定在支持件上，支持件间的距离在水平直线部 分一般为0.5～1.5m 垂直部分为1.5～3m 转弯部分0.3～0.5m 5.在接地线与建筑物伸缩缝交叉时，应加装补偿器、补偿器可用接 地线本身弯成弧状代替。 6.明敷的接地线及其固定零件一般均应涂以用15～100mm宽度相等 的黄绿相间的条纹。在每个导体的全部长度上或只在每个区间或每个可接触到的部位上宜做出标志，当使用胶带时，应使用双色胶带、中性线宜涂淡蓝色标志，埋设于地中的接地极不应涂漆。 在接地线引向建筑物的入口处和在检修用临时接地点处、均应刷白色底漆并标以黑色记号。
接地装置的施工工艺标准 1、镀锌钢材品种规格应符合设计要求，当设计无要求时，人工接地装置，接地干线、支持件、螺栓等金属钢材全部采用镀锌材料，铜材应做烫锡处理。 2、材料应有材质检验报告和产品出厂合格证书，材料质量应符合国家相应技术标准。 3、接地极应该根据设计图纸要求的材料种类、规格及数量进行制作，通常 364 采用镀锌钢管和镀锌角钢制作，其长度不应小于 2.5m。接地极间距不小于5m，距离建筑物不小于3m。若埋设的接地线引入人行道下，埋深不小于1m。应设计均压环或在其表面敷设5公分~8公分的卵石或沥青层，超过接地装置两米。 4、对钢管接地极其管径不应小于 DN40mm，遇松软土壤时，尖端作成斜面形；为避免打入时受力不均，使管子歪斜，也可加工成扁尖形；如果土质很硬时，可将尖端加工成锥形；为防止钢管接地极打入地时，将顶端打劈，应加工一个护管帽，长 10mm，套在接地极的顶部。 5、对角钢接地极，应采用不小于∠40mm×4mm 的等边角钢制作，一端应加工成尖头形状，尖头长 120mm，尖头应保持在角钢的角脊线上，并使两斜边对称。再加工一个 10mm 长的角铁保护帽，套在角钢接地极的顶部，以防在打入地时，将角钢打劈。 6、接地极安装：沟挖好后应及时打好接地极，防止下雨土方坍塌，接地极打入位置应在地沟中心线上，一般采用榔头打入，一人手扶
接地极，另一人用大榔头击打接地极顶端的保护帽上，击打要平稳，打击接地极顶端的保护帽正中，不得打偏，接地极与地面保持垂直，当接地极顶端距地面（室外设计±0.00）0.6m 时停止击打。 7、扁钢与接地极焊接，为减少散流电阻，应将扁钢侧立放，不可平放。 8、扁钢应焊在距接地极顶端 50mm～100mm 处，为连接可靠，先用同种扁钢制作成圆弧形连接件紧贴 3/4 钢管表面，上下两侧施焊，并将连接件与扁钢上下、左右三面焊，也可将扁钢直接制作成圆弧形紧贴 3/4 钢管表面与钢管上下两侧满焊，焊接时应将扁钢拉直。 9、）扁钢与角钢接地极焊接见图 34-4 所示，应紧贴角钢外侧两面上下、左右两侧可靠焊接；也可从角钢接地极侧面加焊一根与接地线同规格的扁钢，再将加焊的扁钢与接地线焊接，其搭接长度为扁钢宽度的 2 倍。接地线与接地极焊好后，将接地线按图引至需要位置，并留有足够的连接长度，以便于引下线连接。 10、接地扁钢焊接完后，应将焊接点的药皮和氧化物彻底清除干净，涂刷防腐沥青漆两道，敷设在混凝土中的焊接口可不做防腐处理。11、a）使用仪表：一般使用 ZC 型接地电阻测定仪，其精度为额 定值的±5，量程为 0Ω～10Ω和 0Ω～100Ω，刻度最小分值 0.1Ω。 b）测量方法：如图 34-5 所示。将接地棒打入湿土地区，打 入深度为 0.5m～0.7m，把仪表放在水平位置，检查表头指针是否 在红线上，若不在，调整零位调节钮，使指针回到红线上，测量时先将倍率表度盘置于乘 10 的倍数档，由慢到快逐渐摇动仪表把手。
敦煌市清洁能源开发有限公司60MWp 并网光伏发电项目 接地装置安装 施 工 方 案 中机国际工程设计研究院有限责任公司 中机国际工程设计研究院有限责任公司敦煌光伏项目部 2014年10月4日 批准____________________年____月____日 审核____________________年____月____日 编写____________________年____月____日
目录 一、施工内容 ......................................................................................... 错误!未指定书签。 二、编制依据 ......................................................................................... 错误!未指定书签。 三、工程概况 ......................................................................................... 错误!未指定书签。 四、施工工艺流程图.............................................................................. 错误!未指定书签。 五、施工组织安排 ................................................................................. 错误!未指定书签。六．施工准备 ......................................................................................... 错误!未指定书签。 七、施工要求 ......................................................................................... 错误!未指定书签。 八、施工方法 ......................................................................................... 错误!未指定书签。 九、主要工程量 ..................................................................................... 错误!未指定书签。 十、质量控制 ......................................................................................... 错误!未指定书签。十一、安全措施： ................................................................................. 错误!未指定书签。十二、安全文明施工措施： .................................................................. 错误!未指定书签。十三、施工技术措施及施工程序方法 ................................................... 错误!未指定书签。十四、质量标准检验要求与质保措施 ................................................... 错误!未指定书签。十五、质保要求 ..................................................................................... 错误!未指定书签。十六、安全控制 ..................................................................................... 错误!未指定书签。十七、其它控制措施.............................................................................. 错误!未指定书签。 一、施工内容 光伏场区接地网焊接、敷设。 二、编制依据 1《电气装置安装工程接地装置施工及验收规范》GB50169—2006 2《电气装置安装工程质量检验及评定规程》DL/T5161—2002 3《电力建设安全工作规程》DL5009.1—2002 三、工程概况 敦煌清洁能源60MWp光伏发电项目，全场接地网以水平接地体为主、垂直接地极为辅的复合接地网和室内接地干线、接地引出线所构成。 四、施工工艺流程图
避雷针网及接地装置施 工工艺 集团档案编码：[YTTR-YTPT28-YTNTL98-UYTYNN08]
避雷针（网）及接地装置施工工艺 1适用范围 1.1本施工工艺适用于各类民用、工业用建筑物的避雷针（网）及接地装置安装工 程。 2引用标准 2.1《建筑电气工程施工质量验收规范》（GB50303-2002） 2.2《电气装置安装工程接地装置施工及验收规范》（GB50169－92） 2.3《防雷接地安装》（DBJT08-75-96） 3主要技术要求 3.1材料要求 3.1.1材料选配一般按设计图纸的要求选择材料的材质和规格。 3.1.2避雷针（网）的引下线接地装置使用的紧固件均要使用热镀锌制品，当采用没 有热镀锌的地脚螺栓时应采取防腐措施。 3.1.3接地装置所用钢材若使用在腐蚀性较强的场所，应采用热镀锌的钢接地体或适 当加大截面，接地装置的导体截面应符合热稳定和机械强度的要求。 3.2主要机具 3.2.1工具：螺丝旋具；冲击电钻；钢锯；扳手；钢丝钳；手电钻；电焊机；钳工 锉；砂布。 3.2.2检测工具：钢卷尺；塞尺；磁力线坠；卡尺；接地电阻测试仪；兆欧表。 3.3操作条件 3.3.1接地体作业条件：必须按设计位置清理好场地，底板筋及桩基内钢筋与柱筋连 接处已绑扎好。 3.3.2接地干线作业条件：支架安装已完毕，保护管已预埋，土建抹灰完毕。 3.3.3支撑件安装时，结构工程应已完成，室外须有脚手架或爬梯。 3.3.4防雷引下线暗敷条件：建筑物应搭有能上人操作的脚手架，利用主筋作引下线 时，钢筋绑扎应已完毕。 3.3.5防雷引下线明敷条件：支架已安装完成，建筑物脚手架能上人操作，土建外表 装饰完毕。
接地装置安装工程施工工艺标准 1 适用范围 本工艺标准适用于建筑物防雷接地、保护接地、工作接地、重复接地及屏蔽接地装置安装工程。 2 引用标准 建筑电气工程施工质量验收规范 GB50303-2002 3 施工准备 3.1 所用材料的质量、技术性能必须符合设计要求和施工规范的规定。 3.2 镀锌钢材有扁钢、角钢、圆钢、钢管等，使用时应采用热镀锌材料，规格应符合设计规定。产品应有材质检验证明及产品出厂合格证。 3.3 镀锌铁丝、螺栓、平垫圈、弹簧垫圈等辅料均应为热镀锌制品。 3.4 电焊条、防锈漆等均应有产品合格证。 3.5 当设计采用新型接地模块时，供货商应提供试验报告、产品合格证及有关技术说明。 3.6 按设计位置清理好场地。 3.7 底板筋与柱筋连接处已绑扎完。 3.8 桩基内钢筋与柱筋连接处已绑扎完。 3.9 主要机具：常用电工工具、钢锯、锯条、铁锹、铁镐、大锤、夯桶、电焊机、电焊工具等。 4 操作工艺 4.1 人工接地装置安装： 4.1.1 工艺流程： 接地极（体）加工（接地模块制备）→测量弹线定位→挖沟→安装接地极（体）→接地干线敷设、连接→防腐处理→检测验收→回填土 4.1.2 人工接地极（体）安装符合以下规定： 4.1.2.1 人工接地极（体）的最小尺寸应符合下表2要求： 4.1.2.2 接地体的埋设深度其顶部不应小于0.6m,角钢及钢管接地体应垂直配置。 4.1.2.3 垂直接地体长度不应小于2.5m，其相互之间间距一般不应小于5m。 4.1.2.4 接地体埋设位置距建筑物不宜小于1.5m；遇在垃圾灰渣等埋设接地体时，应换土，并分层夯实。 4.1.2.5 当接地装置必须埋设在距建筑物出入口或人行通道下深度小于1m时，应采取均压带做法或在其上方敷设50-90mm厚度沥青层，其宽度应超过接地装置2m。 4.1.2.6 接地体（线）的连接应采用焊接，焊接处焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮敲净后，刷沥青做防腐处理。 4.1.2.7 采用搭接焊时，其焊接长度如下： 1）镀锌扁钢不小于其宽度的2倍，不少于三面施焊。（当扁钢宽度不同时，搭接长度以宽的为准）。敷设前扁钢需调直，煨弯不得过死，直线段上不应有明显弯曲，并应立放。 2）镀锌圆钢焊接长度为其直径的6倍并应双面施焊（当直径不同时，搭接长度以直径大的为准）。 3）镀锌圆钢与镀锌扁钢连接时，其长度为圆钢直径的6倍。
目录 第一章编制依据及原则 (1) 第一节编制依据 (1) 第二节编制原则 (2) 第二章工程概况 (3) 第一节概况 (3) 第二节主要工程数量 (3) 第三章施工组织 (3) 第一节施工计划 (3) 第二节施工组织机构图 (3) 第三节主要施工机械及仪器 (4) 第四章接地网及接地母线安装施工方法 (6) 第一节工序流程 (6) 第二节作业准备， (6) 第二节接地网沟开挖 (6) 第三节均压带焊接及敷设 (6) 第四节接地母线安装 (7) 第五节接地网沟回填 (7) 第六节测量接地电阻 (8) 第七节填写安装技术记录 (8) 第五章室内外设备接地线施工方法 (8) 第一节工序流程 (8) 第二节施工准备 (8) 第二节测量、下料、煨弯 (8) 第三节接地线敷设 (9) 第四节接地线焊接 (9) 第五节接地线补漆 (10) 第六章施工质量要求 (10) 第七章安全生产与文明施工 (10) 第一节施工中安全注意事项 (10) 第二节环保文明施工事项 (11)
第一章编制依据及原则 第一节编制依据 （1）国家相关法律、法规和原铁道部相关规则制度。 （2）国家发改委对项目可行性研究的批复文件，（发改基础[2008]2526号）。（3）国家发改委等7部门《关于加强重大工程安全质量保障措施的通知》（发改投资[2009]3183号）。 （4）《贯穿落实国家发展改革委等7部门关于加强重大工程安全质量保存措施的通知的意见》（铁建设[2009]235号）。 （5）《铁路大型临时工程和过渡工程设计暂行规定》（铁建设[2008]189号）。（6）南宁铁路局正式发售的《黎湛铁路电气化改造工程施工总价承包招标》招标文件、施工图纸、《工程量清单》及招标文件补遗书、答疑书。 （7）《中国铁路总公司关于黎湛铁路电气化改造工程初步设计的批复》（铁总办函﹝2014﹞1499号） （8）本阶段建设单位与地方签订的有关协议和纪要。图纸及工程数量。（9）勘测调查资料及本阶段设计图。 （10）中铁十二局集团电气化工程有限公司积累的施工经验及工程现场调查资料。 (11) 南宁局普速铁路营业线施工安全管理实施细则。 第二节编制原则 以“质量第一，用户至上”和提供优质服务为指导思想，充分发挥我方优势，运用系统工程的科学管理方法，统筹规划，科学组织，精心施工，确保工程全线创部优，争创国优。 优化施工组织方案，科学配置施工资源，点外充分准备，点内全力以赴，把施工对运输的干扰和影响降低到最低程度。 在施工全过程中，认真履行《施工合同》的全部内容，保证2016年8月底前安全、优质、按期建成。
接地装置安装施工方案编制: 审核:
1、材料接收、运输 1.1接收 接地系统安装需要的材料按如下方式提供： —电缆盘 ●裸铜绞线 ●绝缘铜电缆 —板条箱 ●裸铜排 ●附件 1.2 搬运 运输和吊装须小心，防止因吊装不当使裸铜排产生永久变形。 —电缆盘 吊装电缆盘时必须采取以下措施： ●使用提升夹紧装置，用横柱和吊索过穿过电缆盘中心孔（通 过钢管或棒）起吊电缆盘。 ●运输时采用适用的固定以及机械保护措施； ●按规定方向滚动电缆盘； —裸铜排 必须采取以下措施： ●在多个点上固定吊索； ●使用板条加固裸铜排，以防使用吊索吊装时弯曲； ●运输过程中绑好箱、包，采取适当的机械保护措施防止箱、 包落在裸铜排上；
2、施工程序 2.1、施工准备 —作业人员的资质要求： ●施工人员须经过安装培训及安全交底。 ●特殊工种必须持证上岗。 ●作业组长是现场接地安装活动的组织者，都必须熟悉所从 事其专业的工作以完成各种安装任务。 —作业机械、工具、仪器、仪表要求： ●电钻等电动工具性能稳定，能满足现场使用。 ●仪器、仪表等要经校验合格，并在有效期内使用。 —作业技术交底的安排 ●图纸交底：就图纸对施工人员进行讲解，各部分接地的位 置及要求，安装方法及注意事项,使作业人员能看懂图纸。 ●现场交底：按照施工图在现场讲解接地线的走向，安装方 法及步骤。 ●对于变更的图纸要及时通知施工人员,并特别交代变更内容, 变更后的安装方法。 ●坚决做到先交底，后施工的程序。 —作业材料的质量要求 ●作业材料的材质和型号、规格均要与设计要求相一致,并能 满足现场实际使用。 ●作业材料均要有出厂合格证,并经现场验收、检验合格后方 可使用。 —作业环境的质量要求 ●土建基础施工完毕并交付使用,现场清洁。 ●具有满足现场施工时使用的临时电源。 ●尽可能避免交叉作业。
接地装置施工及验收规范 试题:《电气装置安装工程接地装置施工及验收规范》GB50169-2006 一、填空题: 1.垂直接地体的间距不宜小于其长度的(2)倍。当无设计规定时不宜小于(5)米。 2.埋入地中并直接与大地接触的金属导体称为(接地体或接地极)，它分(水平)、(垂直)两种形式。 3.中性点直接接地的低压电力网中，电器设备外壳与保护零线连接称为(保护接零)或保护接地。 4.人工接地网外缘应(闭合)，外缘各角应做成圆弧形，圆弧的半径不宜小于均压带间距的一半。 5.除临时接地装置外，接地装置应采用(热镀锌钢材)，水平敷设的可采用(圆钢)和(扁钢)，垂直敷设的可采用(角钢)和(钢管)。 6.当电缆穿过零序电流互感器时，电缆头的接地线应通过(零序电流互感器)接地。 7.接地体(线)的焊接应采用搭接焊，扁钢接地线的搭接长度为其宽度的(2倍)，且至少三个棱边焊接。 8.采用钢绞线、铜绞线等作接地引下线时，宜采用(压接端子)与接地体连接。 9.电缆桥架连接部位宜采用两端压接镀锡鼻子的铜绞线跨接，跨接线最小截面积不小于(4)mm2。 10.建筑物上的防雷设施采用多根引下线时，应在各引下线距地面1.5-1.8m处设置(断线卡)，且应加保护措施。
11.携带式电器设备应用专用芯线接地，(零线和接地线)应分别与接地装置相连接。 二、选择题: 1.在干燥场所，交流额定电压为(C)及以下的电器设备的外壳可不接地或接零。 A、440V B、220V C、127V 2.直流电力回路专用的中性线和直流两线制正极的接地体、接地线不得与自然接地体有金属连接，当无绝缘隔离装置时，相互间的距离不应小于(A)。 A、1米 B、1.5米 C、2米 3.在交流回路中，在地下敷设的扁钢接地体最小截面积为(A)。 A、100mm2 B、150mm2 C、200mm2 4.接地体顶面埋设深度应符合设计规定。当无规定时，不应小于(A)米。角钢、钢管、铜棒、铜管等接地体应垂直配置。除接地体外，接地体引出线的垂直部分和接地装置焊接连接部位外侧(C)毫米范围内应做防腐处理;在做防腐处理前，表面必须除锈并去除焊接处残留的焊药。 A、0.6 B、0.8 C、100 D、200 5.每个电气装置的接地应以单独的接地线与接地汇流排或接地干线相连接，(A)在一个接地线中串联几个需要接地的电气装置。 A、严禁 B、可以 C、不宜 6.接地体敷设完成后的土沟其回填土内不应夹有石块和建筑垃圾等;外取的土壤不得有较强的腐蚀性;在回填土时应分层夯实。室外接地回填宜有(A)毫米高度的防沉层。在山区石质地段或电阻率较高的土质区段应在土沟中至少先回填(C)毫米厚的净土层，再敷接地体，然后用净土分层夯实回填。 A、100~300 B、300~400 C、100 D、200 7.明敷接地线的安装支架件间的距离，在水平直线部分宜为(A)米;垂直部分宜为(B)米;转弯部分宜为(C)米
