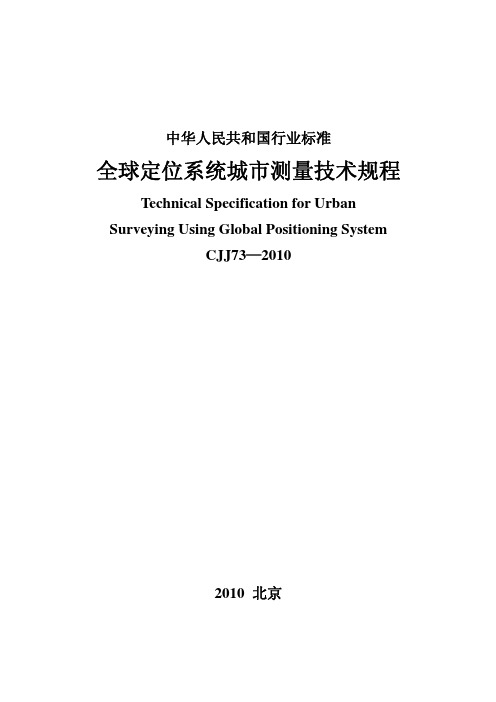

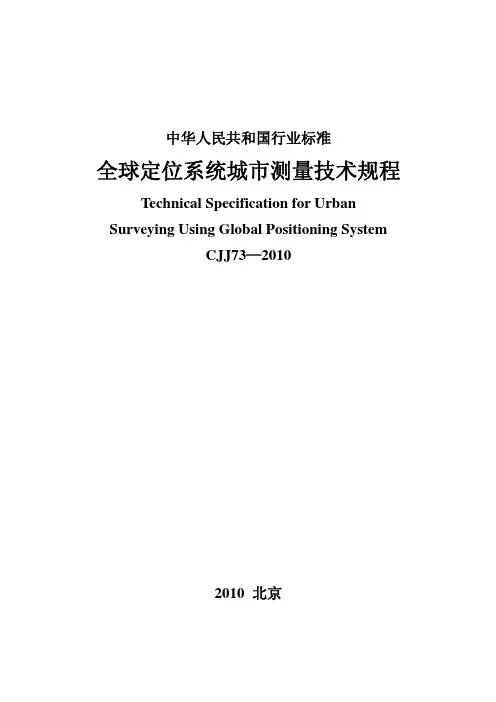

中华人民共和国行业标准
全球定位系统城市测量技术规程Technical Specification for Urban Surveying Using Global Positioning System
CJJ73—2010X
xxxx 北京
目录
1 总则 (1)
2 术语、符号和代号 (2)
2.1 术语 (2)
2.2 符号 (4)
2.3 代号 (6)
3 基本规定 (7)
3.1 精度等级 (7)
3.2 坐标系统 (9)
3.3 时间 (10)
4 城市连续运行基准站网（CORS）建设 (11)
4.1 一般要求 (11)
4.2 CORS基准站网的布设 (12)
4.3 基准站建设 (13)
4.4 通讯网络建设 (16)
4.5 管理中心建设 (17)
4.6 服务中心建设 (19)
4.7 坐标联测 (20)
4.8 系统测试 (22)
4.9 成果提交 (24)
4.10 系统维护 (25)
5 城市GNSS网的建设 (28)
5.1 一般规定 (28)
5.2 选点及埋石 (29)
5.3 GNSS测量 (31)
5.4 数据处理 (36)
5.5 质量检查与技术总结 (39)
6 GNSS RTK测量 (42)
6.1 一般规定 (42)
6.2 仪器设备 (42)
6.3 单基站RTK测量 (43)
6.4 网络RTK测量 (46)
6.5数据处理与检验 (47)
6.6 成果提交 (48)
7 GNSS高程测量 (49)
7.1 一般规定 (49)
7.2 技术要求 (49)
7.3 数据处理与检验 (52)
7.4 成果提交 (54)
附录A 地球椭球和参考椭球的基本几何参数 (55)
附录B 直角坐标系间相互转换的常用方法 (56)
附录C 连续运行基准站点之记 (59)
附录D 连续运行基准站观测墩埋设及规格 (60)
附录E 通信设备登记表 (62)
附录F 系统维护日志表 (63)
附录G GNSS控制点的标志、标石和造埋规格 (64)
附录H GNSS控制点点之记 (67)
附录J 光学对点器的检验与校正 (68)
附录K 接收机内部噪声水平用零基线检验的方法 (69)
附录L 天线相位中心稳定性的检验 (70)
附录M GNSS外业观测手簿 (71)
附录N GNSS高程异常拟合的常用方法 (72)
附录Q GNSS RTK外业观测手簿 (77)
1 总则
1.0.1 为了统一全球导航卫星系统（GNSS）技术在城市测量中的应用，为城市规划、建设与管理以及科学研究等提供准确、适时、可靠的空间地理信息，制定本规程。
1.0.2 本规程适用于城市各等级控制网测量、工程控制网测量、形变监测控制网测量以及城市各种工程测量、地形测量和地籍测量等。
1.0.3 本规程以中误差作为衡量精度的标准，并以两倍中误差作为极限误差。
1.0.4 城市GNSS测量应积极采用新技术、新方法和新仪器，但应满足本规程的基本规定和精度要求。
1.0.5 城市GNSS测量除应符合本规程外，还应符合国家现行有关标准、规范的规定。
2 术语、符号和代号
2.1 术语
2.1.1 观测时段 Observation session
测站上开始观测记录GNSS卫星信号到记录停止，连续观测的时间间隔。
2.1.2 同步观测 Simultaneous observation
两台及以上接收机同时对同一组卫星进行观测。
2.1.3 同步观测环 Simultaneous observation loop
三台及以上接收机同步观测所获得的基线向量构成的闭合环。
2.1.4 独立观测环 Independent observation loop
由独立观测所获得的基线向量构成的闭合环。
2.1.5 天线高 Antenna height
观测时接收机天线平均相位中心到测站中心标志面的高度。2.1.6 星历 Ephemeris
是不同时刻卫星在轨道位置上的坐标值。卫星星历的提供方式通常有两种，预报星历（广播星历）和后处理星历（精密星历）。
2.1.7 广播星历 Broadcast ephemeris
卫星发播的无线电信号载有预报一定时间内卫星轨道参数的电文信号。
2.1.8 精密星历 Precise ephemeris
由若干个卫星跟踪站所得到的观测数据经事后处理计算出的卫
星轨道参数，供卫星精密定位等使用。
2.1.9 单基线 Single baseline
由多台GNSS接收机同步观测，每次只取两台接收机的GNSS观测数据解算两个测站间的基线向量。
2.1.10 多基线 Multiple baseline
在任意m台GNSS接收机同步观测时，只选择m-1条独立基线，一并构成观测方程，统一解出m-1条基线向量。
2.1.11 单差 Single differential
两个不同观测站GNSS接收机同步观测同一卫星相位观测值之差。
2.1.12 双差 Double differential
两个不同观测站GNSS接收机同步观测两颗卫星所得两个单差之差。
2.1.13 三差 Tripel differential
两个不同观测站对同一卫星不同历元的两个双差之差。
2.1.14 数据剔除率 Percentage differential
删除的观测值历元数与应获取的观测值历元数的比值。
2.1.15 GNSS大地高 GNSS Geodetic Height
点位参照于GNSS参考椭球面的高程。
2.1.16 正常高 Orthometric Height
点位参照于似大地水准面的高程。
2.1.17 高程异常 Height Anomaly
GNSS参考椭球面与似大地水准面间的差值。
2.1.18 似大地水准面 Quasi-geoid
从地面点沿正常重力线量取正常高所得端点构成的封闭曲面。
2.1.19 似大地水准面精化 Quasi-geoid Determination
利用全球或局部重力场模型，结合重力测量数据、地形数据、卫星测高数据以及GNSS点水准资料等，按照物理大地测量的方法综合确定出高分辨率、高精度的区域似大地水准面。
2.1.20 GNSS水准点 GNSS leveling point
是指进行了水准观测的GNSS点。
2.1.21 GNSS高程测量 GNSS height survey
利用GNSS定位技术、精密水准测量技术或已建立的似大地水准面精化模型，获取实测点的高程异常值，进而得到实测点正常高，称为GNSS高程测量。
2.2 符号
2.2.1 变形量
d s——复测基线的长度较差
W X——同步环、异步环X方向坐标闭合差
W Y——同步环、异步环Y方向坐标闭合差
W Z——同步环、异步环Z方向坐标闭合差
W S——独立异步环或附合线路坐标闭合差
V△X——基线分量X方向改正数绝对值
V△Y——基线分量Y方向改正数绝对值
V△Z——基线分量Z方向改正数绝对值
dV△X——基线改正数X方向较差的绝对值
dV△Y——基线改正数Y方向较差的绝对值
dV△Z——基线改正数Z方向较差的绝对值
△S ci——为重复测量的点位平面位置较差
v——拟合点的拟合残差
i
V——检测点的GNSS高程与水准高程之差
i
'
H——拟合点、检测点的GNSS测量高程i
H——拟合点、检测点的水准测量的高程i
μ——内符合中误差
M ——高程测量中误差
△h ci——分别为检测点高程较差
2.2.2 观测量
d——相邻点间的距离
n——闭合环边数、测站数、点数
n c——重复测量的点数、检测点的点数
L——为水准检测线路长度
S——为三角高程边长
2.2.3 中误差
——标准差（基线向量的弦长中误差）
m cs——检核点位中误差
m ch——检测点的高程中误差
2.2.4 仪器特征参数
a——固定误差
b——比例误差系数(1×10-6)
2.3 代号
GNSS 全球导航卫星系统Global Navigation Satellite System CORS 连续运行基准站系统
Continuous Operational Reference System
MP1 L1多路径影响Multipath Effects of L1
MP2 L2多路径影响Multipath Effects of L2
UTC 协调世界时Coordinate Universal Time
IGS 国际GPS服务International GPS Service
LAN 局域网Local Area Network
TCP/IP 传输控制协议/互联网络协议
Transmission Control Protocol / internet Protocol
UPS 不间断电源Uninterruptible Power Supply
GNSS RTK 全球导航卫星系统实时动态定位
Global Navigation Satellite System Real-Time Kinematic PDOP GPS的空间位置精度因子Position dilution of precision
3 基本规定
3.1 精 度 等 级
3.1.1 城市GNSS 测量包括下列技术内容：
1 城市CORS 网建设；
2 城市GNSS 网建设；
3 城市GNSS RTK 测量；
4 城市GNSS 高程测量。
3.1.2 城市GNSS 控制网分为CORS 网和GNSS 网。GNSS 网按相邻站点的平均距离和精度应划分为二、三、四等及一、二级网。CORS 网应单独布设；GNSS 网可以逐级布网、越级布网或布设同级全面网。
3.1.3 GNSS 控制网相邻点间弦长精度应按公式3.1.3计算
σ=22)(bd a + （3.1.3） 式中σ——标准差（基线向量的弦长中误差mm ）；
a ——固定误差(mm)；
b ——比例误差系数(1×10-6)；
d ——相邻点间的距离（km ）。
3.1.4 CORS 网中基准站的稳定性应符合下列要求：
1 平面位置变化量应不大于2cm ；
2 高程变化量应不大于5cm 。
3.1.5 GNSS控制网的主要技术要求应符合表3.1.5规定。二、三、四等网相邻点最小距离不应小于平均距离的1/2；最大距离不应超过平均距离的2倍。一、二级网的距离可在上述基础上放宽一倍。
表3.1.5 GNSS控制网的主要技术要求
等级平均距离（Km）a (mm) b (1×10-6) 最弱边相对中误差CORS 40 ≤2 ≤1 1/800000
二等9 ≤5 ≤2 1/120000
三等 5 ≤5 ≤2 1/80000
四等 2 ≤10 ≤5 1/45000
一级 1 ≤10 ≤5 1/20000
二级<1 ≤10 ≤5 1/10000
注：当边长小于200m时，边长中误差应小于±2 cm。
3.1.6 GNSS RTK平面测量按精度划分为二级、三级、图根和碎部，布设的平面RTK控制点应满足扩展的需要。RTK测量的平面点位中误差（相对于起算点）不得大于±5cm。技术要求应符合表3.1.6的规定。
表3.1.6 GNSS RTK平面测量技术要求
等级相邻点间
距离（m）
点位中误
差（cm）
相对
中误差
起算点
等级
流动站到单
基准站间距
离(km)
测
回
数
二级≥300 ≤±5 ≤1/10000 四等及以上≤6 ≥3
三级≥200 ≤±5 ≤1/6000 四等及以上≤6
≥3 二级及以上≤3
图根≥100 ≤±5 ≤1/4000 四等及以上≤6
≥2 三级及以上≤3
碎部---
图上
0.3mm
------
四等及以上≤15
≥1
三级及以上≤10
注： 1网络RTK测量可不受起算点等级、流动站到单基准站间距离的限制。
2困难地区相邻点间距离缩短至表中的2/3，边长限差应不大于2cm。
3.1.7 GNSS高程测量按精度等级划分为四等、图根和碎部。四等GNSS高程测量最弱点的高程中误差（相对于起算点）不得大于±
2cm。技术要求应符合表3.1.7的规定。
表3.1.7 GNSS高程测量主要的技术要求（单位：cm）
地形等级
平原山区
高程异常
模型内符
合中误差
高程
测量
中误差
限差
高程异常模
型内符合中
误差
高程
测量
中误差
限差
四等≤±1.0 ≤±2.0 ≤±4.0 ≤±1.5 ≤±3.0 ≤±6.0 图根≤±3.0 ≤±5.0 ≤±10.0 ≤±4.5 ≤±7.5 ≤±15.0 碎部≤±5.0 ≤±7.5 ≤±15.0 ≤±7.5 ≤±11.5 ≤±23.0
3.2 坐标系统
3.2.1 GNSS测量可采用WGS-84大地坐标系或我国CGS2000大地坐标系。当GNSS测量同时要求采用1954北京坐标系或1980西安坐标系时，应进行坐标转换。各坐标系的地球椭球和参考椭球基本几何参数，应符合本规程附录A的规定。坐标转换的方法可按本规程附录B的规定。
3.2.2 当GNSS测量要求采用城市坐标系时，应进行投影变换，并应具备下列技术参数：
1 参考椭球几何参数；
2 中央子午线经度值；
3 纵横坐标的加常数；
4 投影面正常高；
5 测区平均高程异常；
6 起算点坐标及起算方位角。
3.2.3 当GNSS网的大地坐标系统变换成城市地方坐标系统时，应满足投影长度变形值不大于 2.5cm/km。可根据城市地理位置和平均高程按下列方法选定坐标系统。
1 当长度变形值不大于2.5cm/km时，采用高斯正形投影统一3o带的平面直角坐标系统。
2 当长度变形值大于2.5cm/km时，可采用下列方法：
1）投影于抵偿高程面上的高斯正形投影3o带的平面直角坐标系统；
2）高斯正形投影任意带的平面直角坐标系统，投影面可采用黄海平均海水面或城市平均高程面。
3.2.4 当GNSS测量的高程值转换成正常高时，高程系统应采用1985国家高程基准或沿用1956年黄海高程系统、城市原高程系统。1985国家高程基准青岛原点高程为72.260m；1956年黄海高程系统青岛原点高程为72.289m。
3.3 时间
3.3.1 GNSS测量的时间宜采用协调世界时UTC记录。当采用北京标准时BST时，应与UTC进行换算。
3.3.2 BST时与UTC时两者的关系可用BST=UTC+8h换算。
4 城市连续运行基准站网（CORS）建设
4.1 一般要求
4.1.1 CORS系统应包括基准站网、通讯网络、管理中心和服务中心等基本内容。
4.1.2 城市CORS网建设应遵循如下原则：
1 立足测绘，服务社会；
2 科学规划，统筹建设；
3 行业共建，信息共享；
4 可靠实用，安全先进。
4.1.3 CORS系统应具备下列基本功能
1 基准站应具备实时进行卫星定位数据跟踪、采集、记录、设备完好性监测等功能。
2 通讯网络应具备将基准站观测数据实时传输至管理中心，能将管理中心的RTK差分数据实时发送给用户，并能将基准站静态数据发送给特许用户。
3 管理中心应实现对各基准站进行远程监控，并对定位数据进行分析、处理、计算、存储；系统建模、差分数据生成、传输、记录；数据管理、维护和分发等功能。
4 服务中心应实现对用户进行管理，包括：用户注册、登记、撤消，查询、权限管理等功能。
4.1.4 CORS系统的防雷设施应符合国家现行标准GB50057和GB7450的要求。
4.2CORS基准站网的布设
4.2.1CORS基准站网建设前应收集有关资料并进行现场踏勘，收集资料应包括：
1收集区域内已有的城市连续运行基准站网建设的资料、控制网成果资料、1：10000和1：50000现势性好的地形图资料；
2收集区域内的及周边地区的地质、水文、气象和交通资源与需求等资料；
3 收集区域内的无线电发射源、微波站及传输通道等资料；
4城市总体规划和近期建设开发资料。
4.2.2应根据资料和踏勘情况进行基准站网设计，并对以下内容进行调查、综合分析。
1已有基准站运行情况分析；地面控制点的可用性分析；
2区域内可利用的供电、通讯和交通情况等；
3共建共享单位资源和需求状况。
4.2.3CORS网的布设的主要技术要求应符合表3.1.5的规定。
4.2.4CORS网宜建设1~2个基岩或深埋的土层基准站点。
4.2.5CORS网的布设应充分利用满足条件的已有连续运行基准站，减少重复建设。
4.3基准站建设
4.3.1 基准站建设分为基准站选址、观测墩标建设和设备室建设三部分。
4.3.2 基准站选址应符合下列条件：
1站址应选在基础坚实稳定，易于长期保存，并有利于安全作业的地方；
2站址周围应便于安置接收设备和方便作业，视野应开阔；
3站址与周围大功率无线电发射源（如电视台、电台、微波站、通讯基站、变电所等）的距离应大于200m；与高压输电线、微波通道的距离应大于100m；
4站址附近不应有强烈干扰接收卫星信号的物体，如大型建筑物、玻璃幕墙及大面积水域等；
5 站址视场内高度角大于10o的障碍物遮挡角累积不应超过30o；
6 站址应避开地质构造不稳定区域，如：断层破碎带，易于发生滑坡、沉陷等局部变形的地点（如采矿区、油气开采区、地下水漏斗沉降区等），地下水位变化较大的地点；
7 站址应可方便地架设市电线路或具有可靠的电力供应；并应便于接入公共通信网络或专用通信网络；
8 屋顶观测墩应选在坚固稳定的建筑物上，建筑物高度不宜超过30m；
9 站址选定后，应用场强仪进行实地场强测试，在L1、L2中
心频点上的噪声场强宜分别低于-180db/mv 和-160db/mv。并应连续进行24小时的GNSS建站条件测试和数据分析，其中数据有效率应高于90％，多路径影响MP1<0.35，MP2<0.4；
10 站址选定后，应测设基准站环视图，环视图记录应符合本规程附录C的规定；
11建站所占用的土地，应征得土地所有者和使用者的同意或依据土地管理法办理征地或用地手续。
4.3.3 观测墩标按地质地形可分为基岩观测墩、土层观测墩和屋顶观测墩三类，墩标建造应符合下列规定:
1 基岩观测墩内部钢筋与基岩应紧密浇注，浇注深度不少于0.5米；土层观测墩应建在坚实的土层上，钢筋混凝土墩体应埋于解冻线2米以下，深埋点应根据实际地质情况另行设计；屋顶观测墩内部钢筋应与主承重结构连接。观测墩建造可参照本规程附录D设计。
2观测墩应安装强制对中装置，并严格整平；强制对中装置的对中误差应小于1mm。应加装或预埋保护线缆进出硬质管道。
3观测墩与地面接合四周应做不少于10厘米宽的隔振槽，内填粗沙，避免振动带来的影响。屋顶观测墩与屋顶面接合处应做防水处理。
4基岩上埋设的观测墩至少需经过一个月的稳定期；土层内埋设的观测墩，一般地区至少需经过一个雨季，冻土地区还需经过一个冻解期方可进行观测。
5观测墩应埋设水准标志并进行三等以上水准联测，水准标志
与观测墩强制对中标志间高差测定误差应不大于3mm；
6观测墩应设置避雷装置。
4.3.4设备室可单独建造或利用现有建筑物，设备室建造应符合下列规定：
1设备室应在观测墩周围建造或租用，也可在观测墩中底部预制容纳仪器的空间，以减少占地面积。
2设备室中仪器设备应整合安装在集成柜中，保证各设备具有适宜的工作条件。
3观测墩至设备室电缆长度不宜大于标称距离。
4设备室应设置通风、通电、安全、防雷等设施；
5设备室地基应牢固，并敷设防水层，周围应有排水设计；结构中应预埋进出两种管线通道（电力和信号通道），并具有防护动物损坏装置的防护处理。
4.3.5 接收设备的天线应符合下列规定：
1 在温度-40oC ~ + 60oC、相对湿度≤100%的环境中天线应能长期正常工作，并应安装天线罩。
2 基准站GNSS天线应配备扼流圈或抑径板，应能有效消除多路径误差。
3 天线的相位中心应稳定，变化量应小于1mm。
4 在使用超长电缆时，应加装在线放大器。
5 天线线缆应加装有源射频线防雷装置。
4.3.6 接收设备应符合下列规定：
1 对环境要求应符合本规程4.3.5 条1款要求；
2 接收机应具备交流电、直流电自动切换功能；
3 接收机应是双频GNSS接收机；应具有并行24个以上的通道，至少能同时接收12个GNSS卫星信号。
4 GNSS原始观测数据的采样间隔可在1~60秒内设置。
5 应能实时输出原始观测数据、伪距和载波相位差分数据。
6 基准站接收机应具有1秒采样间隔、24小时连续观测数据的存储能力。
7 接收机应具备2个以上的RS-232标准接口。
8 接收机应具备支持TCP/IP的LAN 接口。
4.3.7 基准站应加装在线式UPS供电保护，至少应保证48小时连续稳定独立供电。电力线接入UPS之前，应加装电涌防护设备，隔离UPS和电力线。
4.4 通讯网络建设
4.4.1 通讯网络建设包括：基准站与管理中心的网络建设；管理中心和服务中心间的网络建设；服务中心和用户间的信息发布；并建立信息发布的通道。
4.4.2 通讯网络应符合下列技术要求：
1 可长期、连续、稳定、可靠、安全地工作；
2数据传输速率应大于64kbps；
3通讯误码率应小于10-8；延时应小于500ms；可用性应不小于95%；
4.4.3 基准站和管理中心可采用政府专网或公网进行数据通讯，有条件时可采用两条相互独立的数字通讯链路，提高数据传输的可靠性。
4.4.4 实时信息发布可采用GPRS、CDMA等无线通讯方式，静态数据发布可采用基于Internet的ftp、Web等方式。
4.4.5 通信网络宜采用TCP/IP协议。
4.4.6 通讯线路上应加装信号线（或射频线）避雷设备。通讯线接入通讯终端前，应加装通信线（数据线）电涌防护设备。
4.4.7 服务中心应通过路由器接入公共网络，并设置硬件防火墙。
4.4.8 通信网络建设完成后，应进行网络连通测试。建设或更新完成后应填写《通信设备登记表》，记录应符合本规程附录E的要求。
4.5 管理中心建设
4.5.1 管理中心建设包括环境建设和硬、软件及网络配置等内容。
4.5.2 管理中心环境建设应符合下面要求：
1 管理中心机房建设符合国家现行标准《电子计算机机房设计规范》GB 50174的要求；
2 中心后备电源应不少于8小时连续稳定独立供电；
《全球定位系统（GPS）测量规范》GB/T18314-2009 表3-1 最简异步环或附和路线的边数的规定表3-2
GPS 测量各等级作业的基本技术要求 表3-4 下面各项限差规定中使用的σ（))((22bd a +=σ采用外业测量时使用的GPS 接收机的标称精度，计算时边长d 按实际平均边长计算。） 同步环闭合差限差（对于4站以上同步观测时段，在处理完各边观测值后，应检查一切可能的三边环闭合差） σω53x ≤ ， σω53y ≤， σω53z ≤， σω5 3 ≤ 同步环只计算三边同步环，ω—环闭合差，2 2 2 z y x ωωωω++= 异步环闭合差或附合路线坐标差限差ω及坐标分量闭合差应满足下列要求 σωn 3x ≤， σωn 3y ≤， σωn 3z ≤， σωn 33≤ n —独立环的边数，ω—环闭合差，22 2z y x ωωωω++= 重复基线限差 复测基线的长度较差ds ，同一基线不同时段较差应满足 σ23ds ≤（σ按照实际边长 计算） 三维无约束平差中，基线分量的改正数（X V ?，Y V ?，Z V ?）绝对值应满足下列要求
σ?3V X ≤，σ?3V Y ≤，σ?3V Z ≤ ))((22bd a +=σ d 按照基线边长计 算 约束平差中，基线分量的改正数与经过剔除粗差后的无约束平差结果的同一基线，相应改正数较差的绝对值应满足下列要求（C 、D 、E 级网平差后，其精度应符合表3-1规定，国家三、四等大地控制网的B 、C 、D 级，其相对精度应分别不低于1×10-7、1×10-6、1×10-5。） σ?2dV X ≤，σ?2dV Y ≤，σ?2dV Z ≤ ))((22bd a +=σ d 按照基线边长计算
1：500、1：1000、1：2000基础数字地形图测绘规范 1 范围 (3) 2 规范性引用文件 (3) 3 总则 (3) 4 平面控制测量 (4) 5 高程控制测量 (6) 6 基础数字地形图的基本要求 (9) 7 图根控制测量 (11) 8 数字测图 (14) 9 基础数字地形图要素的表示 (15) 10 基础字地形图基础要素的分类与代码 (19) 11 基础数字地形图元数据 (21) 12 图幅拼接、整饰、检查和资料整理 (22) 13 基数字地形图测绘成果的提交 (23) 附录A （资料性附录半测回高差互差及测回间高差互差限差△H允速查表 (24) 附录B （规范性附录）房屋建筑结构分类表 (25) 附录C （规范性附录）基础要素数据分类（大类、中类） (26) 附录D （规范性附录）基础数字地形图基础要素分类与代码 (27) 附录E （规范性附录）辅助要素类型编码 (41) 附录F （规范性附录）基础数字地形图元数据文件的内容和格式 (42) 附录G （资料性附录）1:500 基础数字地形图例样 (44) 附录H （资料性附录）1:1 000 基础数字地形图例样 (45) 附录I （资料性附录）1:2 000 基础数字地形图例样 (46) 考文献 (47) DB33/T 552－2005 II 前言 本标准是在我国大比例尺地形图测绘有关标准的基础上，结合我省近期科技的发展和生产的需求，并根据我省现阶段和今后一定时期国内外所采用的1:500 1:1000 1:2000 比例尺数字地形图测绘技术而制定的。内容涉及平面和高程控制测量；大比例尺基础数字地形图测绘；大比例尺基础要素的分类与代码。本标准的附录B、附录C、附录D、附录E、附录F 为规范性附录，附录A、附录G、附录H 为资料性附录。本标准由浙江省测绘局提出并归口。本标准由浙江省
南方RTK应用于某矿区1:1000地形图测量 一、任务来源及测区概况 受某矿区委托测量该地区新建矿区东西500米，南北1000米范围内的地形图。该测区位于井陉县界内，井陉县位于河北省西陲，太行山东麓，地理坐标为东经113°-114°18′，北纬37°42′-38°18′，东临河北省省会石家庄，西靠山西煤炭基地，地处晋冀结合部。境内山峦起伏，河谷盆地错落期间，属温带大陆性 气候。 二、资料收集及主要测量内容 本次控制网采用1980西安坐标系，县城附近有国家高等级GPS控制点：GPS1、GPS2、GPS3 可作为本次控制测量的起算资料。根据界桩控制范围内地形勘察，依据1:1000地形图测绘规范，地面倾斜角在6~25度之间属于山地，基本等高距为1m,且该地形破碎，主要测量范围内旱地田坎，沟渠和乡村道路，采挖区陡坎斜坡以及冲沟，独立地物包括高低压电杆以及测区范围内高程点等等。 本次坐标系统采用1980西安坐标系，中央子午线为114，高斯正形3度带投影，投影面采用1985 国家高程基准。地形图测绘比例尺为1:1000。 三、测量技术依据 3.1. CJJ 8－99《城市测量规范》 3.2.《1:500、1:1000、1:2000地形图图式》 3.3．CJJT 73-2010 卫星定位城市测量技术规范 3.4. GB/T 18314-2009《全球定位系统(gps)测量规范》 3.5. CH/T 2009-2010 全球定位系统实时动态（RTK）测量技术规范 四、精度要求及质量控制 4.1.精度要求 基本控制点平面点位中误差不应超过10cm,高程中误差相对于邻近水准点不得超过1/20基本等高距。 图根点相对于起算点的平面中误差不超过图上0.1mm,相对于起算点的高程中误差不超过1/10基本 等高距。 地物点相对于邻近图根点的平面中误差不应超过0.8，高程注记点相对于邻近图根点的高程中误差不应超过2/3。 最大误差不应大于两倍中误差。 4.2.质量控制 本次地形测量选用经检定合格的南方测绘灵锐S86T 双频双星RTK测量系统施测，仪器标称点位水平精度10mm+1ppm，高程精度20mm+1ppm。①平面:10+1× ×d,式中d为流动站至基站的距离，以km 为单位。②高程：20+2× ×d，式中d为流动站至基准站的距离，以km为单位。
*******有限公司 城市工程测量作业指导书
工程测量作业指导书 1. 目的和适用范围 1.1 目的 本作业指导书对市政工程测量作业过程中必须遵循的一些规则作了规定。为市政工程测量提供指导。 1.2 适用范围 1.2.1 本作业指导书适用于普通市政工程（包括道路、桥梁、河道、堤防、下水道等）勘测设计阶段的测绘工作。 1.2.2 本作业指导书重在对规范内容的补充或说明。 本作业指导书中未涉及的技术要求，应按照相关规范的有关条款和项目技术设计书的要求执行。 2. 作业引用文件 2.1 技术标准 2.1.1 CJJ/T 8-2011《城市测量规范》 2.1.2 项目的技术设计书 3. 作业流程图 详见附图。 4. 作业程序 4.1 接收任务 4.1.1 由公司将任务下达到外业室，并签发测绘项目任务单。 4.1.2 测量工程部接收任务后，应按照GLW011《测绘项目负责人制度》的规定确定该项目的项目负责人。必要时也可由公司确定项目负责人。 4.1.3 技术设计 a) 项目负责人接到任务后，应搞清任务的内容和具体要求，收集有关的成果资料。了解测区范围、 测区概况，必要时组织人员到测区现场进行踏勘； b) 在了解情况的基础上，项目负责人应按照我司关于《测绘项目技术设计规定》的要求 编写相应的技术设计，并按规定中的要求进行审批。 4.2 生产准备 4.2.1 测量工程部主任应根据任务书的要求，组织好人员，并进行分工，安排工作实施计划。作业人员和检验人员必须具有相应资质或经培训合格，才能聘任上岗。 4.2.2 项目负责人应就技术设计书中的技术方案和要求及作业过程中应注意的问题向作业人员进行技术交底。 4.2.3 准备所需的资料和仪器工具（地形图、控制点成果、经纬仪、测距仪或全站仪、棱镜、钢尺、水准仪、水准尺、手薄、下水道摸尺等） 4.2.4 使用的仪器设备必须已经检定合格，并且在有效期内。 4.3 生产作业 4.3.1 工程测量的主要测绘内容： a)地形修（实）测，提供数字化带状地形图； b)规划道路中心线坐标计算及放样，提供道路中心线坐标及放样点点位图及地形蓝图； c)道路纵横断面测量及散点标高测量； d)桥位桩放样及桥位图测量； e)下水道摸测。
竭诚为您提供优质文档/双击可除全球导航卫星系统测量规范 篇一：测绘规范目录(20xx) 现行测绘标准目录(20xx年版) 篇二：Rtk测量规范(试行) 中华人民共和国****标准 ** ******-**** 全球定位系统实时动态（Rtk）测量 技术规范 （征求意见稿） *****发布 目次 前言…………………………………………………………………………………………………..i引言…………………………………………………………...…………………………………….ii1范围.................................................
...........................12引用标准................................................. .......................13术语................................................. ...........................14坐标系统、高程系统和时间系统................................................. ...35Rtk控制测量技术要求................................................. ............36Rtk地形测量技术要求................................................. ............77仪器设备的要求................................................. .................98资料提交和成果验收................................................. .............10附录a2000国家大地坐标系地球椭球参数...........................................11附录b平面控制标石埋设................................................. .........12附录c参考点的转换残差及转换参数表. (14) 附录dRtk测量参考站观测手
《GPS定位测量》课程标准 1课程定位 《GPS定位测量》是引入了《全球定位系统GPS测量规范》GB/T18314-2001、《全球定位系统城市测量技术规程》CJJ73-97、《公路全球定位系统（GPS）测量规范》JTJ/C066-98等技术规范；GPS（GlobalPositioningSystem，全球定位系统）测量定位技术现已广泛应用于国民经济建设的各个领域，并积极引领着测绘科学技术的新发展，代表了工程测量技术的先进性和高科技性，在现代测绘科学技术教学中处于重要地位；本课程的任务如下：教会学生使用GPS测量仪器设备进行控制测量及数据处理、数字测图、施工测量与放样；本课程在《地形测量》、《控制测量》、《数字测图》课程之后开设，与《工程勘测规划测量》、《工程施工测量》课程同时开设，其后续课程为《土地调查与地籍测量》、《摄影测量外业》、《工程变形测量》。 2工作任务与课程目标 2.1工作任务及职业能力 学生在进行GPS定位测量时，要依据测量工作“先整体后局部”、“先控制后碎部”的基本原则，完成GPS控制测量数据采集与处理，熟练运用GPS-RTK （RealTimeKinematic，实时动态）技术进行数字测图，同时理解CORS （ContinuousOperationalReferenceSystem，连续运行参考站系统）技术的工作原理，在实践中熟练运用CORS技术进行施工测量与放样。 通过本专业岗位需求分析，确定工作领域、施工测量与放样工作任务和职业能力，并针对GPS定位测量这一工作领域的控制测量数据采集与处理、数字测图、工作任务和对应的职业能力，按照基于工作过程、任务引领知识的教学思路整合课程内容，设计学习项目，采用案例教学、项目导向、任务驱动等教学方法，通过项目教学，使学生能够完成工作任务，提交合格的测绘成果。《GPS定位测量》课程工作任务及职业能力分析见表1。
XXXXXX 1﹕500数字化地形图测量 技术设计书 批准单位：申报单位： 审批意见：总工程师： 20xx年xx月xx日主要设计人： 20xx年xx月xx日审批人： 20xx年xx月xx日
目录 一、测区概况 二、设计及作业依据 三、已有资料情况 四、平面坐标系统、高程系统和基本等高距 五、各等级控制点埋石、密度 六、基础控制测量 七、图根控制测量 八、地形图测绘 九、保证质量主要措施和要求 十、成果资料的整理与上交
Xxx区1﹕500 数字化地形图测量 技术设计书 为满足XXXXXX需要，为统一技术要求，以保证成果质量，盐城市乾泰工程测量有限公司特编写本技术设计书。 一、测区概况 测区位于，周边约29平方公里的范围，交通较为便利。 测区地形以平原地为主，部分地区上有树，测区内耕地大部分为旱地，有部分水稻田。 二、设计及作业依据 1．GJJ8—99《城市测量规范》 2．GB12898—91《国家三、四等水准测量规范》 3．GB/T7929—1995《1：500、1：1000、1：2000地形图图式》 4．CJJ73—97《全球定位系统城市测量技术规程》 5．GB14912—94《大比例尺地形图机助制图规范》 6．GB/T17160—1997《1：500、1：1000、1：2000地形图数字化规范》7．审批后的本技术设计书 本设计书未提及的，按GJJ8—99《城市测量规范》；GB/T7929—1995《1：500、1：1000、1：2000地形图图式》为准。 三、已有资料情况 1．控制资料 ①由XX市规划局提供，Ⅱ、Ⅲ等三角点X个（XXX、XXX、.... ...）可作为测区布设首级控制测量平面控制的起算点。 ②由XX市规划局提供，Ⅲ等以上水准点可作为首级控制测量高程控制的起算点（XXX、XXX、.... ...）。 ③上述成果为1980西安坐标系，1985国家高程基准。
《卫星定位城市测量规范》CJJ/T 73—2010 GPS网的主要技术要求表1-1 注：边长小于200米时，边长中误差≤2cm。二、三、四等网相邻点最小边长不宜小于平均边长的1/2，最长边长不宜超过平均边长的2倍。一、二级网最大边长可在平均边长的基础上放宽1倍。 异步环或附和线路边数的规定表1-2
GPS 测量各等级作业的基本技术要求 表1-4 各项限差规定 σ（))((22bd a +=σ采用表1-1加乘常数） 同步环闭合差限差 σω53x ≤ ， σω53y ≤， σω53z ≤， σω5 3 ≤ 同步环只计算三边同步环，))((22bd a +=σ，d 按照该等级平均边长计算，ω—环闭合差， 22 2z y x ωωωω++= 异步环闭合差限差 σωn 2x ≤， σωn 2y ≤， σωn 2z ≤， σωn 32≤ n —独立环的边数，d 按照该等级平均边长计算，))((22bd a +=σ，ω—环闭合差， 222z y x ωωωω++= 重复基线限差 复测基线的长度较差ds ，同一基线不同时段较差应满足 σ23ds ≤（σ按照实际边长 计算） 三维无约束平差中，基线分量的改正数（X V ?，Y V ?，Z V ?）绝对值应满足下列要求 σ?3V X ≤，σ?3V Y ≤，σ?3V Z ≤ ))((22bd a +=σ d 按照基线边长计算 约束平差中，基线分量的改正数与经过剔除粗差后的无约束平差结果的同一基线相应改正数较差应满足下列要求（或者进行已知点检查，已知点点位变化相对于约束点的边长相对中误差不应低
于表1-1规定的上一等级控制网中最弱边相对中误差） σ?2dV X ≤，σ?2dV Y ≤，σ?2dV Z ≤ ))((22bd a +=σ d 按照基线边长计算
1. 前言 建设工程规划竣工测量成果是竣工规划验收的重要依据之一，其成果的质量直接关系到城市规划管理目标的落实和执行。根据苏州市规划局《苏州市建设工程（建筑类）规划竣工测量成果管理规定》（苏规法［2006］11号）、《城市测量规范》（CJJ 8-99）、《苏州市1:500 1:1000 1:2000数字地形图图式》（SZJCDL…2005?3号），制定本技术规程。 2. 一般规定 2.1 坐标高程系统 1) 高程系统：1985国家高程基准（苏州市最新高程控制网成果）； 2) 平面坐标系统：苏州独立坐标系。 2.2 成图比例尺及规格 成图比例尺为1：500，可采取任意分幅，但规格不得小于50cm×50cm正方形分幅，图廓坐标应取整至10米的倍数，图幅名根据项目名称命名。 2.3 成图精度 1) 绝对精度：a、按工程测图精度（见《城市测量规范》7.3条），实测竣工建筑物及邻近建筑物的细部坐标，细部点的位臵和高程中误差应符合下表的要求。地物类别细部点位臵中误差细部点高程中误差主要建、构筑物≤±5cm ≤±3cm 次要建、构筑物 ≤±7cm ≤±4cm b、其余地物，可按1：500地形图的要求进行测绘。 2) 相对精度： 竣工建筑物的实测坐标反算距离与实量间距较差限差为：±8CM。 2.4 建筑物高度测量精度 建筑物北檐口高测量误差限差为±10cm，建筑物地坪高测量误差限差为±5cm，建筑物层高测量误差限差为±3cm。 2.5 对图形数据的要求 1）点状要素（如：各种独立符号、植被符号等）要以块形式存在，不能打碎，要求使用统一符号库。 2）线状要素，对于需要符号化的，要以线型形式存在。
编号:GTCL170810 电力工程测绘报告 北蔚线线路工程25#杆塔沉降治理工程 （线路路径选址、测量） 工程技术有限公司 二○一七年八月十日 地址：
编号:GTCL170810 电力工程测绘报告 北蔚线线路工程25#杆塔沉降治理工程 （线路路径选址、测量） 审核： 校核： 编写： 岩土工程技术有限公司 二○一七年八月十日 地址： 电话：
一、项目概况 (1) 1、测区概况： (1) 2、水文气象： (1) 二、作业依据 (2) 1、规范及要求 (2) 2、测绘参数 (2) 三、测绘组织纲要 (3) 1、设备与人员 (3) 2、工作流程 (4) 3、质量要求 (5) 4、人员安全及环境保护 (7) 四、完成工作量 (8) 1、工作量 (8) 2、控制点 (8) 五、注意事项 (8) 附图表： 1、测绘路径图------------------------------------------------------------ 2、坐标数据统计表-------------------------------------------------------- ●发送电子文件 《坐标数据》、《CAD路径及数据》、《谷歌地图数据》及《原始草图》（.jpg）
一、项目概况 为满足xxx 工程项目设计用图需要，受甲方委托，我公司完成北蔚线线路工程25#杆塔沉降治理工程线路选址总长1.3km 、电压等级为110kV 的电力线路测绘工作。为统一技术要求，以保证成果质量，特编写本技术报告。 1、测区概况： 拟建xxxxx 工程位于河北省张家口市蔚县境内。地形属中低山与山前冲洪积倾斜平原，群山环绕，沟壑纵横。内有树林、田地等。场地地形总体起伏较大，交通不便。交叉跨越较多、跨道路较多，测量期间气温28℃。 2、水文气象： 蔚县地处恒山、太行山、燕山三山交汇之处，属冀西北山间盆地，恒山余脉由晋入蔚，分南北两支环峙四周，壶流河横贯西东，形成了明显的南部深山、中部河川、北部丘陵三个不同的自然区域。 蔚县属冀西北山间盆地。恒山余脉由晋入蔚，分南北两支环峙四周，壶流河横贯西东，县境内形成了明显的南部深山、中部河川、北部丘陵三个不同的自然区域。境内小五台山北峰为河北第一峰。蔚县气候属东亚大陆性季风气候，中温带亚干旱区，年平均气温6.56℃，年平均降水量425mm ，年均无霜期90～137天，年均日照2800～2950小时。气候特点是：光照充足，降雨量少，昼夜温差大。
X X X X X X 1﹕500数字化地形图测量 技术设计书 批准单位：申报单位： 审批意见：总工程师： 20xx年xx月xx日主要设计人： 20xx年xx月xx日审批人： 20xx年xx月xx日
目录 一、测区概况 二、设计及作业依据 三、已有资料情况 四、平面坐标系统、高程系统和基本等高距 五、各等级控制点埋石、密度 六、基础控制测量 七、图根控制测量 八、地形图测绘 九、保证质量主要措施和要求 十、成果资料的整理与上交 Xxx区1﹕500 数字化地形图测量 技术设计书 为满足XXXXXX需要，为统一技术要求，以保证成果质量，盐城市乾泰工程测量有限公司特编写本技术设计书。 一、测区概况 测区位于，周边约29平方公里的范围，交通较为便利。 测区地形以平原地为主，部分地区上有树，测区内耕地大部分为旱地，有部分水稻田。 二、设计及作业依据 1．GJJ8—99《城市测量规范》 2．GB12898—91《国家三、四等水准测量规范》 3．GB/T7929—1995《1：500、1：1000、1：2000地形图图式》
4．CJJ73—97《全球定位系统城市测量技术规程》 5．GB14912—94《大比例尺地形图机助制图规范》 6．GB/T17160—1997《1：500、1：1000、1：2000地形图数字化规范》7．审批后的本技术设计书 本设计书未提及的，按GJJ8—99《城市测量规范》；GB/T7929—1995《1：500、1：1000、1：2000地形图图式》为准。 三、已有资料情况 1．控制资料 ①由XX市规划局提供，Ⅱ、Ⅲ等三角点X个（XXX、XXX、.... ...）可作为测区布设首级控制测量平面控制的起算点。 ②由XX市规划局提供，Ⅲ等以上水准点可作为首级控制测量高程控制的起算点（XXX、XXX、.... ...）。 ③上述成果为1980西安坐标系，1985国家高程基准。 ④测区内已有一级导线点、GPS点可利用。因坐标系不同，需经转换检测符合要求后方可使用。 2．地形图资料 由XX市规划局提供的1：10000影像图，标有测区范围及1：500、1：2000地形图测图范围，1：50000地形图可作为工作计划用图。 测区内有部分不同坐标系的1：500、1：1000、1：2000地形图，可进行连测转换经内业数字化后使用。 四、平面坐标系统、高程系统和基本等高距 1．平面坐标采用1980西安坐标系（1954北京坐标系参考椭球，中央子午线114°）。 2．高程系统采用1985国家高程基准； 3．基本等高距，1：500地形图为，1：2000地形图为1m。 五、各等级控制点埋石、密度 1．在地面埋设一般普通标石（标石由甲方提供），四等点应做40cm×40cm,厚10cm的护面；并在基坑内浇铸混凝土。在建筑物楼顶埋设的标石，规
现行市政规范、标准清单 一、市政工程施工及验收规范： GB50268-2008《给排水管道工程施工及验收规范》， GB50141-2008《给水排水构筑物工程施工及验收规范》，GB50204-2002《混凝土结构工程施工质量验收规范》， GB50204-2011修订版混凝土结构工程施工质量验收规范》（有电子书） GB50203-2002《砌体工程施工质量验收规范》， GB50092-96 沥青路面施工及验收规范， https://www.doczj.com/doc/5910502541.html,/view/08b0ede7524de518964b7d75.html GBJ97-87 水泥混凝土路面施工及验收规范， https://www.doczj.com/doc/5910502541.html,/view/f1ca512fcfc789eb172dc8d5.html GBJ124-88 道路工程术语标准， https://www.doczj.com/doc/5910502541.html,/view/5adfac18650e52ea551898a0.html CJJ1-2008 《城镇道路工程施工与质量验收规范》， https://www.doczj.com/doc/5910502541.html,/view/9095a10703d8ce2f00662324.html CJJ2-2008 《城市桥梁工程施工与质量验收规范》， CJJ66-95 路面稀浆封层施工规程?????????? CJJ8-99 《城市测量规范》， https://www.doczj.com/doc/5910502541.html,/view/c7a94e343968011ca300919b.html?from=related&hasrec=1
CJJ/T8-2011 城市测量规范（预定中） CJJ89-2001 城市道路照明工程施工及验收规程，12 https://www.doczj.com/doc/5910502541.html,/view/0ef3785a804d2b160b4ec0e4.html CJJ74-99 城镇地道桥顶进施工及验收规程，11 CJJ143-2010 埋地塑料排水管道工程技术规程，15 CJJ 10-86 供水管井设计、施工及验收规范 https://www.doczj.com/doc/5910502541.html,/view/c6ad785abe23482fb4da4c70.html 二、公路工程施工规范 JTG F10-2006 公路路基施工技术规范 https://www.doczj.com/doc/5910502541.html,/view/25321fbefd0a79563c1e72f2.html，40 JTG 034-2000 公路路面基层施工技术规范，16 JTG F30-2003 公路水泥混凝土路面施工技术规范 JTG F40-2004 公路沥青路面施工技术规范， https://www.doczj.com/doc/5910502541.html,/view/11e1160702020740be1e9bcc.html 38 JTG 041-2000 公路桥涵施工技术规范，52 JTG F71-2006 公路交通安全设施施工技术规范，20 三、行业标准 JTJ071-98《公路工程质量检验评定标准》，（施组）；（JTJ 034—2000）公路工程质量检验评定标准 https://www.doczj.com/doc/5910502541.html,/view/e813856d011ca300a6c39022.html CJJ1-90《市政道路工程质量检验评定标准》，
市政道路测量要求 一、测量技术标准： 按中华人民共和国城乡环保部颁“城市测量规范（CJJ8-99）”执行。 二、测量范围： 本次测量范围：K0+000~K4+918.503, 全长4918.503米 三、平面测量： 按附图中道路中心线实地放出中线，桩号编制按图，中桩间距20米。 对地形图进行补测，道路中心两侧30米范围。特别是高压铁塔、新建成片住宅、已建道路及河塘。 四、纵断面测量： 测出道路各中桩的高程，地形变化点、各现状路口中心及与现状河道 相交处应加桩，河塘应测出淤泥的深度。与已建道路分界处必须加桩，并 在测量成果中注明。 提供纵断面磁盘数据文件格式如下： 桩号高程 20…… 2.35 …… 40 … 100 3.50 五、横断面测量： 测出各中桩处的横断面，测量宽度为中心线两侧各20米，亦可测至围墙、房屋、驳岸等建筑物边，老路的宽度在横断面上反映，现状河道的驳 岸线也应在横断面上反映。横向有河塘的段落应测出河塘深度。 提供横断面磁盘数据文件格式如下： 桩号中心标高与中桩距离与中桩高差 200 3.32 -20 0.024 … -5 0.02 0 0 5 0.1 … 20 0.15 300 3.30 -20 0.024 … -5 0.02 0 0 5 0.1 … 20 0.15 …………
六、临时ＢＭ点布设： ＢＭ点的位置设在路幅范围以外。 七、对转角点、临时ＢＭ点均应固定并作好点之记。 八、交叉口老路测量 分中定出已建道路中心线，并测出交叉口中心两侧各100米范围沿老路中心测一条纵断面，测点间距10米。 九、对控制点、临时BM点均应固定并作好点之记。 十、提交成果 提供道路中线、路网关系图、纵断面、横断面、散点标高、水准点、 点之记等测量资料书面成果（数据成果）和磁盘文件。 十一、测量精度及成果资料应符合有关《城市测量规范》要求。 附件：平面图一份 1:1000
中华人民共和国行业标准 全球定位系统城市测量技术规程Technical Specification for Urban Surveying Using Global Positioning System CJJ73—2010X xxxx 北京
目录 1 总则 (1) 2 术语、符号和代号 (2) 2.1 术语 (2) 2.2 符号 (4) 2.3 代号 (6) 3 基本规定 (7) 3.1 精度等级 (7) 3.2 坐标系统 (9) 3.3 时间 (10) 4 城市连续运行基准站网（CORS）建设 (11) 4.1 一般要求 (11) 4.2 CORS基准站网的布设 (12) 4.3 基准站建设 (13) 4.4 通讯网络建设 (16) 4.5 管理中心建设 (17) 4.6 服务中心建设 (19) 4.7 坐标联测 (20) 4.8 系统测试 (22) 4.9 成果提交 (24) 4.10 系统维护 (25) 5 城市GNSS网的建设 (28) 5.1 一般规定 (28) 5.2 选点及埋石 (29) 5.3 GNSS测量 (31) 5.4 数据处理 (36) 5.5 质量检查与技术总结 (39) 6 GNSS RTK测量 (42) 6.1 一般规定 (42) 6.2 仪器设备 (42) 6.3 单基站RTK测量 (43) 6.4 网络RTK测量 (46) 6.5数据处理与检验 (47) 6.6 成果提交 (48) 7 GNSS高程测量 (49) 7.1 一般规定 (49) 7.2 技术要求 (49) 7.3 数据处理与检验 (52) 7.4 成果提交 (54) 附录A 地球椭球和参考椭球的基本几何参数 (55)
目录 一、编制依据 二、工程概况 三、控制点简述 四、施工测量的目标和任务 五、施工测量组织管理机构 六、施工测量主要使用仪器及设备 七、施工测量精度要求 八、车站施工测量总体方案 九、测量工作管理制度 附件： 1、测量人员简历表 2、主要测量管理人员资质证书 3、测量仪器检定证书
----轨道交通---一期工程 土建Ⅵ标段车站施工测量方案 一、编制依据： 1、《城市轨道交通工程测量规范》GB503082008 2、《工程测量规范》GB500262007 3、《城市测量规范》CJJ899 4、《建筑变形测量规程》JGJ/T 897 5、《新建铁路工程测量技术规范》TB1010199 6、《地下铁道工程施工及验收规范》（GB50299-99） 7、《测量控制管理办法\施工测量管理细则（试行）》 二、工程概况： 标段七包括日新环岛站、巫家坝站、奥体中心站及展览中心～日新环岛区间、日新环岛～巫家坝区间共三站两区间的土建项目施工任务。 2.1.3日新环岛站概况 2.1奥体中心站工程概况 三、控制点简述： 宁波市轨道交通1号线一期工程地下工程Ⅵ标段共有地面控制点二十九个。 其中精密导线点14个（DT［1］74～DT［1］86、DT［1］86-1）。车站施工引用其中DT［1］76、DT［1］77、DT［1］78、DT［1］82、DT［1］83、DT［1］85、DT ［1］86等7个控制点。 高程控制点分为深桩水准点1个（SZ006）,轨道交通一等水准点14个（BM［1］38～BM［1］46、BM［1］65～BM［1］69）。福明路站～世纪大道站车站施工引用其中10个（SZ006、BM［1］41～BM［1］46、BM［1］67～BM［1］69）。 四、施工测量的目标和任务：
G P S定位测量标准 Document number：NOCG-YUNOO-BUYTT-UU986-1986UT
《GPS定位测量》课程标准 1课程定位 《GPS定位测量》是引入了《全球定位系统GPS测量规范》GB/T18314-2001、《全球定位系统城市测量技术规程》CJJ73-97、《公路全球定位系统（GPS）测量规范》JTJ/C066-98等技术规范；GPS（GlobalPositioningSystem，全球定位系统）测量定位技术现已广泛应用于国民经济建设的各个领域，并积极引领着测绘科学技术的新发展，代表了工程测量技术的先进性和高科技性，在现代测绘科学技术教学中处于重要地位；本课程的任务如下：教会学生使用GPS测量仪器设备进行控制测量及数据处理、数字测图、施工测量与放样；本课程在《地形测量》、《控制测量》、《数字测图》课程之后开设，与《工程勘测规划测量》、《工程施工测量》课程同时开设，其后续课程为《土地调查与地籍测量》、《摄影测量外业》、《工程变形测量》。 2工作任务与课程目标 工作任务及职业能力 学生在进行GPS定位测量时，要依据测量工作“先整体后局部”、“先控制后碎部”的基本原则，完成GPS控制测量数据采集与处理，熟练运用GPS-RTK （RealTimeKinematic，实时动态）技术进行数字测图，同时理解CORS （ContinuousOperationalReferenceSystem，连续运行参考站系统）技术的工作原理，在实践中熟练运用CORS技术进行施工测量与放样。 通过本专业岗位需求分析，确定工作领域、施工测量与放样工作任务和职业能力，并针对GPS定位测量这一工作领域的控制测量数据采集与处理、数字测图、工作任务和对应的职业能力，按照基于工作过程、任务引领知识的教学思路整合课程内容，设计学习项目，采用案例教学、项目导向、任务驱动等教学方法，通过项目教学，使学生能够完成工作任务，提交合格的测绘成果。《GPS定位测量》课程工作任务及职业能力分析见表1。
四岔镇区地形图测量项目 实施方案 安徽天佳信息服务有限公司 二零一一年五月 一、项目的简介 1.1、工作目的： 通过这次测量为今后将权属信息和地籍、地形图数据进入城镇地籍管理信息系统中，建立规范、科学、完整、现势的四岔镇地籍调查数据库。 1.2项目规范要求 （1）《城镇地籍调查规程》（以下简称《规程》td1001-93 （2）《全球定位系统（gps）测量规范》gb/t 18314-2001 （3）《大比例尺地形图机助制图规范》tb/t 14912-1994 （4）《1:500 1:1000 1:2000地形图图式》gb/t 7929-1995 （5）《地形测绘规范》（ch 5002-1994）（6）《城市测量规范》（1999，cjj8-99） 1.3项目基本程序 1）、准备阶段 2）、控制测量 3）、地形测量 二、项目组织机构及人员安排 2.2、主要人员岗位安排及职责 2.2.1、岗位安排 （1）工程总负责人：王亮亮 （2）项目经理： （3）质量管理负责人：孟凡华（4）进度控制人：苏杭州（5）技术负责人：高军 2.2.2、岗位职责 a、四岔镇项目项目经理职责 （1）认真贯彻执行《中华人民共和国测绘法》，并做好宣传工作。 （2）认真贯彻执行国家、省、市有关测绘管理规定和技术规定，并检查执行情 况。 （3）负责对测绘设计报告中测量部分的审查工作。（4）及时对各类工程测量成果的检查验收工作。（5）负责施工现场的技术监督和检查指导。（6）负责测绘行业管理的联系、接洽和报告工作。（7）负责组织落实新技术、新方法的交流与推广工作。 （8）及时向上级汇报有关测绘工作的新形势、新情况，和有关总结报告。（9）负责测绘成果的归档、汇交、保存和保密工作。 c、测量技术负责人职责 （1）全面负责iso9001质量体系的贯彻执行情况。（2）全面负责工程项目的技术管理工作。 （3）负责工程项目的技术设计书的编制与技术交底工作。 （4）负责对有关施工人员的技术培训，保证施工人员的技术水平能满足生产需 要。 （5）负责处理施工过程中出现的技术问题。并及时与建设单位进行联系。（6）负责工程项目中各种记录与成果成图的检查工作。（7）负责各类技术资料的收集和最终成果资料的整理工作。（8）认真组织成果资料的自检自查工作。（9）工程项目施工结束后，认真编写技术总结。 （10）积极配合建设单位搞好项目的验收工作。对检查出的问题及时处理。 （11）负责工程项目的技术咨询和技术服务工作。 d、测量组长职责 （1）认真贯彻执行有关测量规程和规范。（2）严格按照技术设计书进行施工。
Performance Bank Guarante e＊for Maintenance Perio To, Managing Director, Karnataka Road Development Corporation Ltd, 16／J，1st Floor,Miller Tank Bed area, Thimmaiah Road Cross, Bangalore-560052.（周帅） WHEREAS＿＿＿＿＿＿＿＿＿(name and address of Contractor)(hereinafter called “the Contractor”)has undertaken,in pursuance of Contract No.＿＿(name of Contract and brief description of works)(hereinafter called “the Contract”)（黄聪） AND WHEREAS it has stipulated by you in the said Contactor shall furnish you with a Bank Guarantee by a Nationalised/Scheduled bank of India for the sum specified therein as security for compliance with his obligations in accordance with the Contract.（安珈毅） AND WHEREAS we have agreed to give the Contractor such a Bank Guarantee.（黄曾） NOW THEREFORE we hereby affirm that we are the guardian and responsible to you on behalf of the Ctractor,upto a total of Rs.＿＿＿(amount of guarantee)(Rupees ＿＿＿＿),such sum being payable in the types and proportiond of currencies in and without cavil or argument,any sum or sums within the limits of (amount of guarantee)as aforesaid without your needing to prove or to slow grounds or reasons for your demand for the sum specified therein.（赵亮） We hereby waive the necessity of your demanding the said debt from the Contractor before presenting us with the demand. We further agree that no change or addition to or other modification of the terms of the Contract or of the Works to be performed there under or of the contract documents which may be made between you and the contractor shall in anyway release us from any liability under this guarantee,and we hereby waive notice of any such change,addition or modification.（陈建） This guarantee shall be valid until 90 days from the date of expiry after the Defects Liability Period. Signature and seal:＿＿＿ Name and Designation＿＿ Name of Bank/Financial Institution＿＿＿ Address:＿＿＿＿＿＿＿＿＿ ＿＿＿＿＿＿＿＿＿
附件1 第六届全国测绘地理信息行业职业技能竞赛不动产测绘员赛项技术纲要 根据《自然资源部办公厅关于做好第六届全国测绘地理信息行业职业技能竞赛选拔工作的通知》（自然资办函〔2019〕827号）和《关于举办2019年中国技能大赛—“南方测绘杯”第六届全国测绘地理信息行业职业技能竞赛的通知》（自然资职鉴〔2019〕31号）要求，为统一竞赛技术标准，明确竞赛要求，特制定不动产测绘员赛项技术纲要。 一、竞赛标准 竞赛以国家职业技能标准（2019版）中不动产测绘员（国家职业资格三级）的知识和技能要求为基础，并结合高素质技术技能人才培养和生产岗位需求，适当增加新知识、新技术、新技能等内容。 二、竞赛内容 竞赛采取理论知识考试和技能操作考核相结合的方式，侧重技能操作考核。每位参赛选手均需参加理论知识考试和技能操作考核。竞赛成绩中理论知识考试占30％，技能操作考核占70％。 - 1 -
（一）理论知识考试 1．试题题型：采用客观题题型，包括单项选择题、多项选择题、判断题三种题型。 2．考试知识点：测绘法律法规与职业道德、测量基础知识、地籍测绘、房产测绘等相关知识。具体内容参见《第六届全国测绘地理信息行业职业技能竞赛不动产测绘员赛项理论知识考试大纲》。 表1理论知识考试分值分配表 3．考试用品：参赛选手必须携带本人身份证、参赛证，自备钢笔或签字笔。竞赛技术委员会统一提供函数计算器（型号：CASIO fx5800P）。 （二）技能操作考核 技能操作考核的内容为1:500全野外数字地籍测图与权籍数据处理。参赛选手需在竞赛技术委员会指定的竞赛场地区域内，按照1:500全野外数字地籍测图要求，完成图根点测量、外业数据采集（界址点、地形地物点数据采集）、内业权籍数据编辑处理，形成地籍图、宗地图及面积量算、界址点成果等竞赛成果。 - 2 -
