锁相环CD4046原理及应用

锁相环CD4046 原理及应用

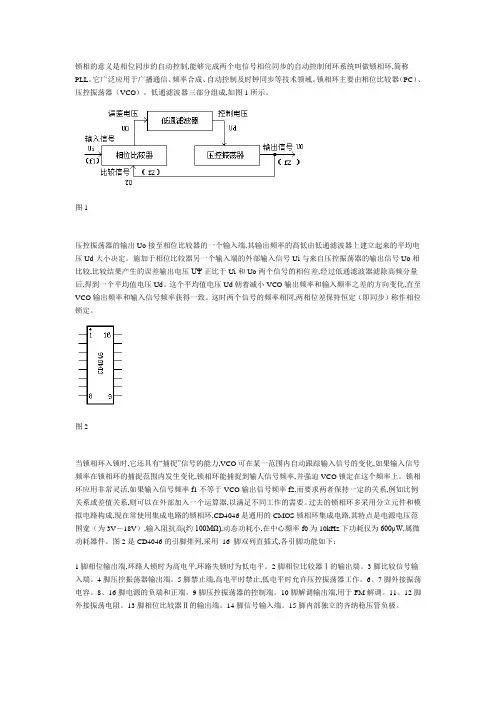

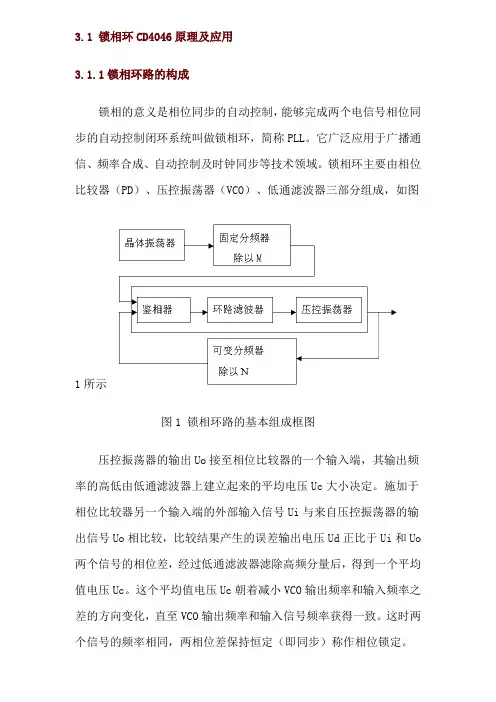

锁相的意义是相位同步的自动控制，能够完成两个电信号相位同步的自动控制闭环系统叫做锁相环，简称PLL。它广泛应用于广播通信、频率合成、自动控制及时钟同步等技术领域。锁相环主要由相位比较器（PC）、压控振荡器（VCO）、低通滤波器三部分组成，如图1所示。

图1

压控振荡器的输出Uo接至相位比较器的一个输入端，其输出频率的高低由低通滤波器上建立起来的平均电压Ud大小决定。施加于相位比较器另一个输入端的外部输入信号Ui与来自压控振荡器的输出信号Uo相比较，比较结果产生的误差输出电压UΨ正比于Ui和Uo两个信号的相位差，经过低通滤波器滤除高频分量后，得到一个平均值电压Ud。这个平均值电压Ud朝着减小CO输出频率和输入频率之差的方向变化，直至VCO输出频率和输入信号频率获得一致。这时两个信号的频率相同，两相位差保持恒定（即同步）称作相位锁定。

当锁相环入锁时，它还具有“捕捉”信号的能力，VCO可在某一范围内自动跟踪输入信号的变化，如果输入信号频率在锁相环的捕捉范围内发生变化，锁相环能捕捉到输人信号频率，并强迫VCO锁定在这个频率上。锁相环应用非常灵活，如果输入信号频率f1不等于VCO输出信号频率f2，而要求两者保持一定的关系，例如比例关系或差值关系，则可以在外部加入一个运算器，以满足不同工作的需要。过去的锁相环多采用分立元件和模拟电路构成，现在常使用集成电路的锁相环，CD4046是通用的CMOS锁相环集成电路，其特点是电源电压范围宽（为3V－18V），输入阻抗高(约100MΩ)，动态功耗小，在中心频率f0为10kHz下功耗仅为600μW，属微功耗器件。图2是CD4046的引脚排列，采用16 脚双列直插式，各引脚功能如下：

图2?1脚相位输出端，环路人锁时为高电平，环路失锁时为低电平。

?2脚相位比较器Ⅰ的输出端。

?3脚比较信号输入端。

?4脚压控振荡器输出端。

?5脚禁止端，高电平时禁止，低电平时允许压控振荡器工作。

?6、7脚外接振荡电容。

?8、16脚电源的负端和正端。

?9脚压控振荡器的控制端。

?10脚解调输出端，用于FM解调。

?11、12脚外接振荡电阻。

?13脚相位比较器Ⅱ的输出端。

?14脚信号输入端。

?15脚内部独立的齐纳稳压管负极。

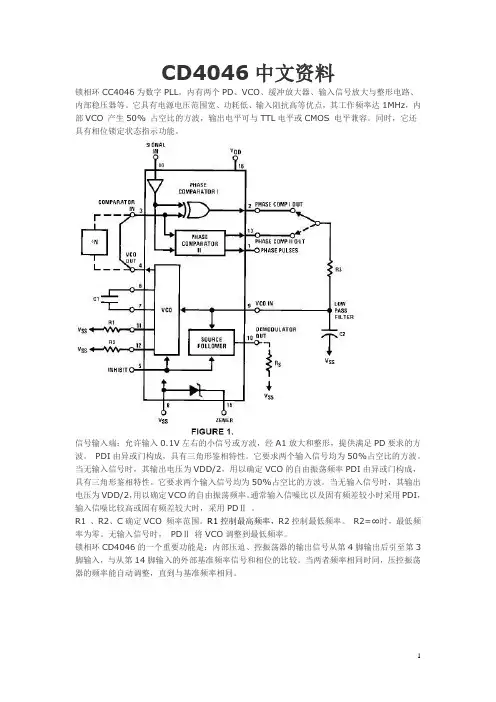

图3是CD4046内部电原理框图，主要由相位比较Ⅰ、Ⅱ、压控振荡器（VCO）、线性放大器、源跟随器、整形电路等部分构成。比较器Ⅰ采用异或门结构，当两个输人端信号Ui、Uo的电平状态相异时（即一个高电平，一个为低电平），输出端信号UΨ为高电平；反之，Ui、Uo电平状态相同时（即两个均为高，或均为低电平），UΨ输出为低电平。当Ui、Uo的相位差Δφ在0°-180°范围内变化时，UΨ的脉冲宽度m亦随之改变，即占空比亦在改变。从比较器Ⅰ的输入和输出信号的波形（如图4所示）可知，其输出信号的频率等于输入信号频率的两倍，并且与两个输入信号之间的中心频率保持90°相移。从图中还可知，fout不一定是对称波形。对相位比较器Ⅰ，它要求Ui、Uo的占空比均为50％（即方波），这样才能使锁定范围为最大。

图3

相位比较器Ⅱ是一个由信号的上升沿控制的数字存储网络。它对输入信号占空比的要求不高，允许输入非对称波形，它具有很宽的捕捉频率范围，而且不会锁定在输入信号的谐波。它提供数字误差信号和锁定信号（相位脉冲）两种输出，当达到锁定时，在相位比较器Ⅱ的两个输人信号之间保持0°相移。

对相位比较器Ⅱ而言，当14脚的输入信号比3脚的比较信号频率低时，输出为逻辑“0”；反之则输出逻辑“1”。如果两信号的频率相同而相位不同，当输人信号的相位滞后于比较信号时，相位比较器Ⅱ输出的为正脉冲，当相位超前时则输出为负脉冲。在这两种情况下，从1脚都有

与上述正、负脉冲宽度相同的负脉冲产生。从相位比较器Ⅱ输出的正、负脉冲的宽度均等于两个输入脉冲上升沿之间的相位差。而当两个输入脉冲的频率和相位均相同时，相位比较器Ⅱ的输出为高阻态，则1脚输出高电平。上述波形如图5所示。由此可见，从1脚输出信号是负脉冲还是固定高电平就可以判断两个输入信号的情况了。

图5

CD4046锁相环采用的是RC型压控振荡器，必须外接电容C1和电阻R1作为充放电元件。当PLL对跟踪的输入信号的频率宽度有要求时还需要外接电阻R2。由于VCO是一个电流控制振荡器，对定时电容C1的充电电流与从9脚输入的控制电压成正比，使VCO的振荡频率亦正比于该控制电压。当VCO控制电压为0时，其输出频率最低；当输入控制电压等于电源电压VDD时，输出频率则线性地增大到最高输出频率。VCO振荡频率的范围由R1、R2和C1决定。由于它的充电和放电都由同一个电容C1完成，故它的输出波形是对称方波。一般规定CD4046的最高频率为1。2MHz(VDD=15V），若VDD<15V，则fmax要降低一些。

CD4046内部还有线性放大器和整形电路，可将14脚输入的100mV左右的微弱输入信号变成方波或脉冲信号送至两相位比较器。源跟踪器是增益为1的放大器，VCO的输出电压经源跟踪器至10脚作FM解调用。齐纳二极管可单独使用，其稳压值为5V，若与TTL电路匹配时，可用作辅助电源。

综上所述，CD4046工作原理如下：输入信号Ui从14脚输入后，经放大器A1进行放大、整形后加到相位比较器Ⅰ、Ⅱ的输入端，图3开关K拨至2脚，则比较器Ⅰ将从3脚输入的比较信号Uo与输入信号Ui作相位比较，从相位比较器输出的误差电压UΨ则反映出两者的相位差。UΨ经R3、R4及C2滤波后得到一控制电压Ud加至压控振荡器VCO的输入端9脚，调整VCO的振荡频率f2，使f2迅速逼近信号频率f1。VCO的输出又经除法器再进入相位比较器Ⅰ，继续与Ui进行相位比较，最后使得f2＝f1，两者的相位差为一定值，实现了相位锁定。若开关K拨至13脚，则相位比较器Ⅱ工作，过程与上述相同，不再赘述。

下面介绍CD4046典型应用电路。

图6是用CD4046的VCO组成的方波发生器，当其9脚输入端固定接电源时，电路即起基本方波振荡器的作用。振荡器的充、放电电容C1接在6脚与7脚之间，调节电阻R1阻值即可调整振荡器振荡频率，振荡方波信号从4脚输出。按图示数值，振荡频率变化范围在20Hz至2kHz。

图6

图7是CD4046锁相环用于调频信号的解调电路。如果由载频为10kHz组成的调频信号，用400Hz音频信号调制，假如调频信号的总振幅小于400mV时，用CD4046时则应经放大器放大后用交流耦合到锁相环的14脚输入端环路的相位比较器采用比较器Ⅰ，因为需要锁相环系统中的中心频率f0等于调频信号的载频，这样会引起压控振荡器输出与输入信号输入间产生不同的相位差，从而在压控振荡器输入端产生与输入信号频率变化相应的电压变化，这个电压变化经源跟随器隔离后在压控振荡器的解调输出端10脚输出解调信号。当VDD为10V，R1为10kΩ，C1为100pF时，锁相环路的捕捉范围为±0.4kHz。解调器输出幅度取决于源跟随器外接电阻R3值的大小。

图7

图8用CD4046与BCD加法计数器CD4518构成的100倍频电路。刚开机时，f2可能不等于f1，假定f2

图8

锁相环原理及应用

锁相电路（PLL）及其应用 自动相位控制（APC）电路，也称为锁相环路（PLL），它能使受控振荡器的频率和相位均与输入参考信号保持同步，称为相位锁定，简称锁相。它是一个以相位误差为控制对象的反馈控制系统，是将参考信号与受控振荡器输出信号之间的相位进行比较，产生相位误差电压来调整受控振荡器输出信号的相位，从而使受控振荡器输出频率与参考信号频率相一致。在两者频率相同而相位并不完全相同的情况下，两个信号之间的相位差能稳定在一个很小的围。 目前，锁相环路在滤波、频率综合、调制与解调、信号检测等许多技术领域获得了广泛的应用，在模拟与数字通信系统中已成为不可缺少的基本部件。 一、锁相环路的基本工作原理 1．锁相环路的基本组成 锁相环路主要由鉴频器（PD）、环路滤波器（LF）和压控振荡器（VCO）三部分所组成，其基本组成框图如图3-5-16所示。 图1 锁相环路的基本组成框图 将图3-5-16的锁相环路与图1的自动频率控制（AFC）电路相比较，可以看出两种反馈控制的结构基本相似，它们都有低通滤波器和压控振荡器，而两者之间不同之处在于：在AFC环路中，用鉴频器作为比较部件，直接利用参考信号的频率与输出信号频率的频率误差获取控制电压实现控制。因此，AFC系统中必定存在频率差值，没有频率差值就失去了控制信号。所以AFC系统是一个有频差系统，剩余频差的大小取决于AFC系统的性能。 在锁相环路（PLL）系统中，用鉴相器作为比较部件，用输出信号与基准信号两者的相位进行比较。当两者的频率相同、相位不同时，鉴相器将输出误差信号，经环路滤波器输出

控制信号去控制VCO ，使其输出信号的频率与参考信号一致，而相位则相差一个预定值。因此，锁相环路是一个无频差系统，能使VCO 的频率与基准频率完全相等，但二者间存在恒定相位差（稳态相位差），此稳态相位差经鉴相器转变为直流误差信号，通过低通滤波器去控制VCO ，使0f 与r f 同步。 2．锁相环路的捕捉与跟踪过程 当锁相环路刚开始工作时，其起始时一般都处于失锁状态，由于输入到鉴相器的二路信号之间存在着相位差，鉴相器将输出误差电压来改变压控振荡器的振荡频率，使之与基准信号相一致。锁相环由失锁到锁定的过程，人们称为捕捉过程。系统能捕捉的最大频率围或最大固有频带称为捕捉带或捕捉围。 当锁相环路锁定后，由于某些原因引起输入信号或压控振荡器频率发生变化，环路可以通过自身的反馈迅速进行调节。结果是VCO 的输出频率、相位又被锁定在基准信号参数上，从而又维持了环路的锁定。这个过程人们称为环路的跟踪过程。系统能保持跟踪的最大频率围或最大固有频带称为同步带或同步围，或称锁定围。 捕捉过程与跟踪过程是锁相环路的两种不同的自动调节过程。 由此可见，自动频率控制（AFC ）电路，在锁定状态下，存在着固定频差。而锁相环路控制（PLL ）电路，在锁定状态下，则存在着固定相位差。虽然锁相环存在着相位差，但它和基准信号之间不存在频差，即输出频率等于输入频率．这也表明，通过锁相环来进行频率控制，可以实现无误差的频率跟踪．其效果远远优于自动频率控制电路． 3．锁相环路的基本部件 1）鉴相器（PD —Phase Detector ） 鉴相器是锁相环路中的一个关键单元电路，它负责将两路输入信号进行相位比较，将比较结果从输出端送出。 鉴相器的电路类型很多，最常用的有以下三种电路． （1）模拟乘法器鉴相器，这种鉴相器常常用于鉴相器的两路输入信号均为正弦波的锁相环电路中。 （2）异或门鉴相器，这种鉴相器适合两路输入信号均为方波信号的锁相环电路中，所以异或门鉴相器常常应用于数字电路锁相环路中。 （3）边沿触发型数字鉴相器，这种鉴相器也属于数字电路型鉴相器，对输入信号要求不严，可以是方波，也可以是矩形脉冲波．这种电路常用于高频数字锁相环路中。 图2 是异或门鉴相器的鉴相波形与鉴相特性曲线。

锁相环的基本原理和模型

1.锁相环的基本原理和模型 在并网逆变器系统中，控制器的信号需要与电网电压的信号同步，锁相环通过检测电网电压相位与输出信号相位之差，并形成反馈控制系统来消除误差，达到跟踪电网电压相位和频率的目的。一个基本的锁相环结构如图1-1所示，主要包括鉴相器，环路滤波器，压控振荡器三个部分。 图1-1 基本锁相环结构 鉴相器的主要功能是实现锁相环输出与输入的相位差检测；环路滤波器的主要作用应该是建立输入与输出的动态响应特性，滤波作用是其次；压控振荡器所产生的所需要频率和相位信息。 PLL 的每个部分都是非线性的，但是这样不便于分析设计。因此可以用近似的线性特性来表示PLL 的控制模型。 鉴相器传递函数为：)(Xo Xi Kd Vd -= 压控振荡器可以等效为一个积分环节，因此其传递函数为：S Ko 由于可以采用各种类型不同的滤波器（下文将会讲述），这里仅用)(s F 来表示滤波器的传递函数。 综合以上各个传递函数，我们可以得到，PLL 的开环传递函数，闭环传递函数和误差传递函数分别如下： S s F K K s G d o op )()(=，)()()(s F K K S s F K K s G d o d o cl +=，) ()(s F K K S S s H d o += 上述基本的传递函数就是PLL 设计和分析的基础。 2.鉴相器的实现方法 鉴相器的目的是要尽可能的得到准确的相位误差信息。可以使用线电压的过零检测实现，但是由于在电压畸变的情况下，相位信息可能受到严重影响，因此需要进行额外的信号处理，同时要检测出相位信息，至少需要一个周波的时间，动态响应性能可能受到影响。 一般也可以使用乘法鉴相器。通过将压控振荡器的输出与输入相乘，并经过一定的处理得到相位误差信息。 在实际的并网逆变器应用中还可以在在同步旋转坐标系下进行设计，其基本的目的也是要得的相差的数值。同步旋转坐标系下的控制框图和上图类似，在实际使用中，由于pq 理论在电网电压不平衡或者发生畸变使得性能较差，因而较多的使用dq 变换，将采样得到的三相交流电压信号进行变化后与给定的直流参考电压进行比较。上述两种方法都使用了近似，利用在小角度时正弦函数值约等于其角度，因而会带来误差，这个误差是人为近似导致的误差，与我们要得到的相位误差不是一个概念，最终的我们得到相位误差是要形成压控振荡器的输入信号，在次激励下获得我们所需要的频率和相位信息。 2.1乘法鉴相器

锁相环基本原理及其应用

锁相环及其应用 所谓锁相环路，实际是指自动相位控制电路（APC）,它是利用两个电信号的相位 误差，通过环路自身调整作用，实现频率准确跟踪的系统，称该系统为锁相环路，简称环路，通常 用PLL表示。 称VCO ）三个部件组成闭合系统。这是一个基本环路，其各种形式均由它变化而来 PLL概念 设环路输入信号V i= V im Sin( 3 i t+ 0 i) 环路输出信号V o= V om Sin( 3 o t+ 0 o) 其中 3 o = 3 r +△ 3 o 率的自动控制系统称为锁相环路 PLL构成 由鉴相器（PD环路滤波器（LPF）压控振荡器（VCO组成的环路 通过相位反馈控制, 最终使相位保持同步, 实现了受控频率准确跟踪基准信号频锁相环路是由鉴相器（简称PD）、环路滤波器（简称LPF或LF ）和压控振荡器（简

ejt 戶心(tAejt)谋差相檯 PLL 原理 从捕捉过程一锁定 A.捕捉过程(是失锁的) 0 i — 0 i 均是随时间变化的，经相位比较产生误差相位 0 e = 0 i - 0 o ,也是变化的。 b. 0 e (t)由鉴相器产生误差电压 V d (t)= f ( 0 e )完成相位误差一电压的变换作用。 V d (t)为交流电压。 C. V d (t)经环路滤波，滤除高频分量和干扰噪声得到纯净控制电压，由 VCO 产生 控制角频差△ 3 0,使3 0随3i 变化。 B.锁定(即相位稳定) 即 3 0= 3 r + △ 3 Omax 。 3 r 为VCO 固有振荡角频率。) 锁相基本组成和基本方程(时域) 各基本组成部件 鉴相器(PD) a. 一旦锁定0 e (t)= 0 e -(很小常数) V d (t)= V d (直流电压) b. 3 0= 3 i 输出频率恒等于输入频率(无角频差，同时控制角频差为最大△ 3 Omax

全数字锁相环原理及应用

全数字锁相环原理及应用 2011年11月18日 摘要：锁相环是一种相位负反馈系统，它能够有效跟踪输入信号的相位。随着数字集成电路的发展，全数字锁相环也得到了飞速的发展。由于锁相精度和锁定时间这组矛盾的存在使得传统的全数字锁相环很难在保证锁定时间的情况下保证锁定精度。鉴于此，本文对一些新结构的全数字锁相环展开研究，并用VHDL语言编程，利用FPGA仿真。 为解决软件无线电应用扩展到射频，即射频模块软件可配置的问题和CMOS工艺中由于电压裕度低、数字开关噪声大等因素,将射频和数字电路集成在一个系统中设计难度大的问题，本文尝试提出数字射频的新思路。全数字锁相环是数字射频中最重要的模块之一，它不仅是发射机实现软件可配置通用调制器的基础，还是为接收机提供宽调频范围本振信号的基础。本文针对数字射频中的数字锁相环的系统特性以及其各重要模块进行了研究。 关键词：全数字锁相环；锁定时间；锁定精度；PID控制；自动变模控制；数控振荡器；时间数字转换器；数字环路滤波器；FPGA； Principle and Application of all-digital phase-locked loop Abstract: Phase-Locked Loop is a negative feedback system that can effectively track the input signal’s phase. With the development of digital integrated circuits, all-digital phase-locked loop has also been rapidly developed. Because of the contradiction between the existence of phase-locked precision and phase-locked time, it makes the traditional all-digital phase-locked loop difficult to ensure the lock time meanwhile as well as phase-locked precision. So some new structures of all-digital phase-locked loop are analyzed in this paper and programmed in VHDL language with simulation under FPGA. In order to extend the application from radio to RF, which including RF modules software configurable problems and the difficulty to integrate RF and digital circuit in one system due to some factors contain the low voltage and large noise of the digital switches etc. This paper will try to put out a new thought for digital RF. All-digital phase-locked loop is one of the most important modules in digital RF. It is not only the foundation of transmitter which can be realized by software configurable general modulator, but also the foundation of receiver which can be provided wide range of local vibration signal. This paper particularly makes a study of the system character of tall-digital phase-locked loop and its vital modules. Keywords: ADPLL; Locked time; Locked precision; PID control; Auto modulus control; DCO;TDC; Digital Loop Filter; 1. 引言 锁相环路是一种反馈控制电路,锁相环的英文全称是Phase-Locked Loop，简称PLL。目前锁相环在通信、信号处理、调制解调、时钟同步、频率综合和自动化控制等领域应用极为广泛，已经成为各种电子设备中不可缺少的基本部件。随着电子技术向数字化方向发展，需要采用数字方式实现信号的锁相处理。因此，对全数字锁相环的研究和应用得到了越来越多的关注。虽然锁相环(PLL)技术已经有了半个多世纪的发展，但是其应用领域也在不断扩大，随着高新科技的发展，使得它的性能需要不断地改进和提高，因此，锁相环的设计与分析也成立集成电路设计者的热点。设计者们也不断提出了新的锁相环结构[1-3]，以适应不同场合的需求。

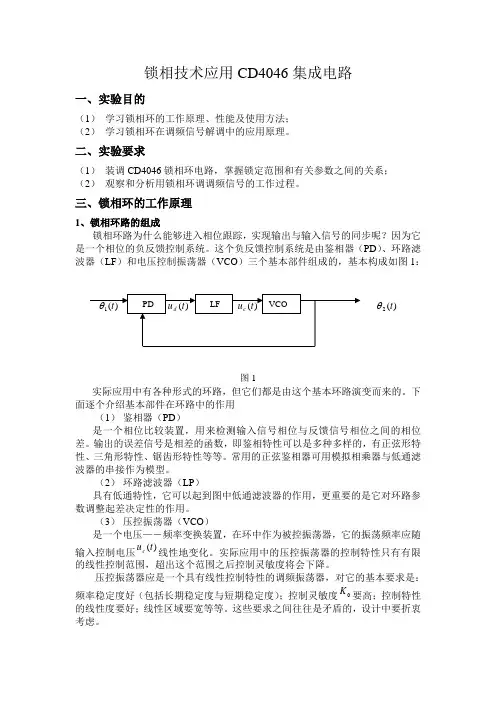

锁相环的CD4046应用分析

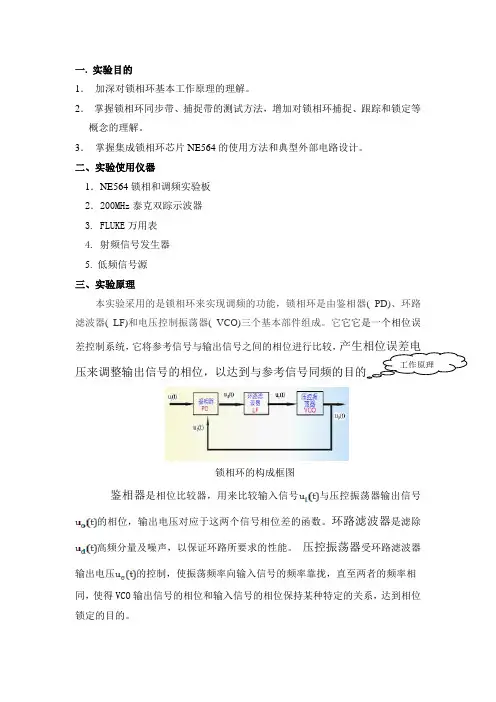

一. 实验目的 1． 加深对锁相环基本工作原理的理解。 2． 掌握锁相环同步带、捕捉带的测试方法，增加对锁相环捕捉、跟踪和锁定等 概念的理解。 3． 掌握集成锁相环芯片NE564的使用方法和典型外部电路设计。 二、实验使用仪器 1．NE564锁相和调频实验板 2．200MHz 泰克双踪示波器 3. FLUKE 万用表 4. 射频信号发生器 5. 低频信号源 三、实验原理 本实验采用的是锁相环来实现调频的功能，锁相环是由鉴相器( PD)、环路 滤波器( LF)和电压控制振荡器( VCO)三个基本部件组成。它它它是一个相位误 差控制系统，它将参考信号与输出信号之间的相位进行比较， 产生相位误差电 压来调整输出信号的相位，以达到与参考信号同频的目的 。 锁相环的构成框图 鉴相器是相位比较器，用来比较输入信号错误！未找到引用源。与压控 振荡器输出信号错误！未找到引用源。的相位，输出电压对应于这两个信号相位 差的函数。环路滤波器是滤除错误！未找到引用源。高频分量及噪声，以保证 环路所要求的性能。 压控振荡器受环路滤波器输出电压错误！未找到引用源。 的控制，使振荡频率向输入信号的频率靠拢，直至两者的频率相 同，使得VCO 输出信号的相位和输入信号的相位保持某种特定的关系，达到相位 锁定的目的。 工作原理
