滚珠丝杠间隙的调整
令狐采学

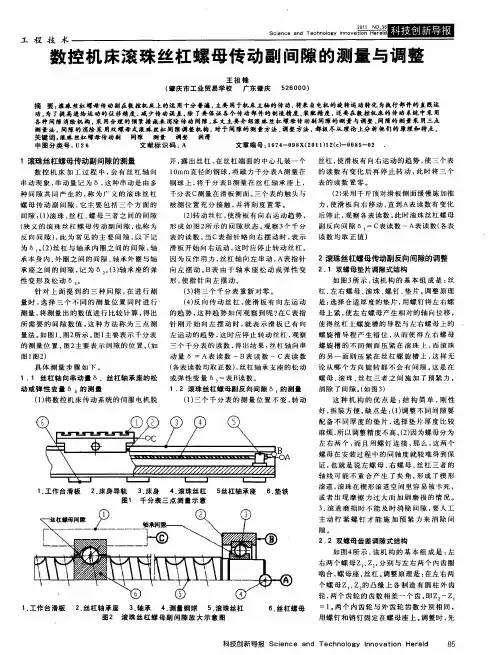

滚珠丝杠间隙调整的三种办法：垫片调隙式：通常用螺钉来连接滚珠丝杠两个螺母的凸缘，并在凸缘间加垫片。调整垫片的厚度使螺母产生轴向位移，以达到消除间隙和产生预拉紧力的目的。这种结构的特点是构造简单、可靠性好、刚度高以及装卸方便。但调整费时，并且在工作中不能随意调整，除非更换厚度不同的垫片。螺纹调隙式：其中一个螺母的外端有凸缘而另一个螺母的外端没有凸缘而制有螺纹，它伸出套筒外，并用两个圆螺母固定着。旋转圆螺母时，即可消除间隙，并产生预拉紧力，调整好后再用另一个圆螺母把它锁紧。齿差调隙式：在两个螺母的凸缘上各制有圆柱齿轮，两者齿数相差一个齿，并装入内齿圈中，内齿圈用螺钉或定位销固定在套筒上。调整时，先取下两端的内齿圈，当两个滚珠螺母相对于套筒同方向转动相同齿数时，一个滚珠螺母对另一个滚珠螺母产生相对角位移，从而使滚珠螺母对于滚珠丝杠的螺旋滚道相对移动，达到消除间隙并施加预紧力的目的。
滚珠丝杠常见故障的诊断和排除方法：
滚珠丝杠副故障大部分是由于运动质量下降、反向间隙过大、机械爬行、润滑不良等原因造成的。
故障现象:加工件粗糙度值高
故障原因:导轨的润滑油不足够，致使溜板爬行
排除方法:加润滑油，排除润滑故障
故障现象：滚珠丝杆有局部拉毛或研损
排除方法：更换或修理丝杆
故障现象：丝杆轴承损坏，运动不平稳
排除方法：更换损坏轴承
故障现象：伺服电动机未调整好，增益过大
排除方法：调整伺服电动机控制系统
故障现象：反向误差大，加工精度不稳定
故障原因：丝杆轴联轴器锥套松动
排除方法：重新紧固并用百分表反复测试
故障现象：丝杆轴滑板配合压板过紧或过松
排除方法：重新调整或修研，用0.03mm赛尺不入为合格
故障现象：丝杆轴滑板配合楔铁过紧或过松
排除方法：重新调整或修研，使接触率达70％以上，用
0.03mm赛尺不入为合格
故障现象：滚珠丝杆预紧力过紧或过松
排除方法：调整预紧力，检查轴向窜动值，使其误差不大于0.015mm
故障现象：滚珠丝杆螺母端面与结合面不垂直，结合过松
排除方法：修理、调整或加垫处理
故障现象：丝杆支座轴承预紧力过紧或过松
排除方法：修理调整
故障现象：滚珠丝杆制造误差大或轴向窜动
排除方法：用控制系统自动补偿能消除间隙，用仪器测量并调整丝杆窜动
故障现象：润滑油不足或没有
排除方法：调节至各导轨面均有润滑油
故障现象：其他机械干涉
排除方法：排除干涉部位
故障现象：滚珠丝杆在运转中转矩过大
故障原因：二滑板配合压板过紧或研损
排除方法：重新调整或修研压板，使0.04mm赛尺塞不入为合格
故障现象：滚珠丝杆螺母反向器损坏，滚珠丝杆卡死或轴端螺母预紧力过大
故障原因：修复或更换丝杆并精心调整
故障现象：丝杆研损
排除方法：更换
故障现象：伺服电动机与滚珠丝杆联接不同轴
排除方法：调整同轴度并紧固连接座
故障现象：无润滑油
排除方法：调整润滑油路
故障现象：超程开关失灵造成机械故障
排除方法：检查故障并排除
故障现象：伺服电动机过热报警
排除方法：检查故障并排除
故障现象：丝杆螺母润滑不良
故障原因：分油器是否分油
排除方法：检查定量分油器，油管是否堵塞，清除污物使油管畅通。
故障现象：滚珠丝杆副噪声
故障原因：滚珠丝杆轴承压盖压合不良
排除方法：调整压盖，使其压紧轴承
故障现象：滚珠丝杆润滑不良
排除方法：检查分油器和油路，使润滑油充足
故障现象：滚珠产生破损
排除方法：更换滚珠
故障现象：电动机与丝杆联轴器松动
排除方法：拧紧联轴器锁紧螺钉
附表1 学习活动书（学生用表） 课前准备： 内六角扳手一套、百分表（包括表座）、十字起子；装配图纸；装配工艺及步骤的整理；直线导轨、滚珠丝杠及滑块的机械结构理论分析； 学习过程 过程预设学法 资讯10分 钟 我来看 看工作台、直线导轨、滚珠丝杠的机械结构；看滚珠丝杠与联轴器的连接结 构；看滚珠丝杠与轴（轴承座）的连接。看百分表的波动范围，检验装配精 度是否达到要求（要求：滚珠丝杠与基准导轨的平行度≤0.03mm，X轴固定 端轴承支座X轴支撑端轴承支座和X轴丝杆螺母座三者的同轴度≤0.03mm）。 计 划与决策30分 钟 我来说 （一）滚珠丝杠螺母副、直线导轨相关基础知识 （二）滚珠丝杠、直线导轨在数控机床的作用 （三）滚珠丝杠、直线导轨的装配过程 （四）底座、电机 实 施100 分钟 我来学与我来做 学习内容： 1)滚珠丝杠的结构：是回转运动与直线运动相互转换的传动装置，在数 控机床进给系统中一般采用滚珠丝杠副来改善摩擦特性。 滚珠丝杠的分类：按滚珠返回的方式不同可以分为内循环式和外循环式两种 2）滚珠丝杠的工作原理当丝杠相对于螺母旋转时，两者发生轴向位移，而滚珠则可沿着滚道流动。 3）滚珠丝杠内循环的优缺点：滚珠循环的回路短、流畅性好、效率高、螺母的径向尺寸也较小，但制造精度要求高。 滚珠丝杠外循环的优缺点：结构简单、制造容易、但径向尺寸大，且弯管两端耐磨性和抗冲击性差。 4)滚珠丝杠的安装 5)滚珠丝杠的调节：滚珠丝杠必须与导轨完全平行。 6) 直线导轨的的组成：是由一根导轨和滑块构成。 7) 直线导轨的类型 8)直线导轨的特缺点：定位精度高、磨耗少能长时间维持精度、使用 高速运动且大幅度降低机台所需驱动马力、可同时承受上下左右的负荷、组 装容易并具互换性、滑轨构造简单。 9）直线导轨的安装 （一）滚珠丝杠副和直线导轨的装配包括以下类容：
教学文本目录 （一）教学任务分析------------2 (二) 教师情况分析-----------2 一、教学目标设计（三）学生情况分析---------2 （四）教学资源分析-------3 （五）教学目标设定-----5 （一）知识内容设计------------6 二、教学内容设计（二）技能内容设计----------8 （三）情感内容设计--------9 （四）重点难点突破------9 （一）教学方法设计------------11 三、教学过程设计（二）学习方法设计----------12 （三）教学过程设计--------13 （一）课堂教学反馈设计--------16 四、教学评价设计（二）学生学习评价设计------16 （三）教学效果总评设计----17 附件：学材设计---------------------------------19
数控铣床装调及维修比赛项目 任务五：直线导轨、滚珠丝杠的装配及调整 一、教学目标设计 （一）教学任务分析 《数控机床装调维修工》国家职业标准明确提出：数控机床机械功能部件的装配及调整是该工种必备技能。由于直线导轨、滚珠丝杠具有传动效率高、摩擦阻力小、灵敏度高、定位精度高、精度保持性好等特点，所以广泛应用于现代机械传动系统。因此，直线导轨、滚珠丝杠的安装及调整被设置为数控机床装调维修专业的典型教学任务，该任务符合岗位职业能力要求，使教学真正做到了“学以致用”。 （二）教师情况分析 担任该任务教学的老师，是一位具有22年教龄的高级实习指导教师、高级技师，具备扎实的数控维修专业理论基础和娴熟的操作技能。该教师长期工作在教学一线，了解中职学生特点，熟知技能形成规律，掌握现代教学理论并能够在教学实践中根据教学实际情况合理应用。通过分析，该教师完全具备讲授该任务的水平。 （三）学生情况分析 本任务的教学对象是中职数控机床装配及维修专业二年级一班 的40名学生。该班学生已进行过钳工基本技能训练和简单装配训练，具备一定的实际操作能力，学生学习过《极限偏差及技术测量》、《机械基础》、《机械制图》等专业基础课程，具备了一定的专业理论基础知识。 学生特点：该班学生基础知识较为薄弱，在学习方法和学习兴趣上存在不足，但整体思维活跃，喜欢动手，喜欢探究问题，团队意识
滚珠丝杠的安装（支撑）方式 滚珠丝杠的安装（支撑）方式2015-06-12引言滚珠丝杠是工具机械和精密机械上最常使用的传动元件，其主要功能是将旋转运动转换成线性运动，或将扭矩转换成轴向反复作用力，同时兼具高精度、可逆性和高效率的特点。由于具有很小的摩擦阻力，滚珠丝杠被广泛应用于各种工业设备和精密仪器。 滚珠丝杠副作为关键的滚动传动元件，被广泛应用于各种需要定位或传动的机构中，对机构的性能举足轻重。在实际应用中，滚珠丝杠副的安装方式的选择会影响整个机构的工作效果，根据具体应用情况的不同，滚珠丝杠副的安装可以有多种不同的方式。不同的安装方式（即支承形式）都有其各自的特点，选取时，既要考虑实际工作要求（定位精度、传动速度、扭矩和推力情况等），又要结合滚珠丝杠副型号规格的选择，只有两者综合考虑合理搭配，才能实现最佳效果，发挥滚珠丝杠副的最大价值。 滚珠丝杠副的安装方式一般叫做滚珠丝杠副的支承形式，通常有两大类（丝杠旋转类和螺母旋转类）共五种典型的支承形式，支承形式不同，所容许的轴向载荷和容许的回转转速也有所不同，应根据工况适当选择。具体如下文所述： 为便于评估，丝杠旋转类每种支承形式后面给出表征其稳
定性的“稳定性系数K2”，K2越大表示该形式越稳定，螺母 旋转类因受力模型不同，校验体系也不同，不能模型化比较。 一、丝杠旋转类 1、“固定—固定”型：K2=4 适用于高转速、高精度的场合。该形式两端分别分别由一 对轴承约束轴向和径向自由度，负荷由两组轴承副共同承担。也可以使两端的轴承副承受反向预拉伸力，从而提高传动刚度。在定位要求很高的场合，甚至可以根据受力情况和丝杠热变形趋势精确设定目标行程补偿量，进一步提高定位精度。“固定—固定”型有时也被片面地叫做“双推－双推”型，实际上由于径向力的存在几乎很少能用两个推力轴承作为固定端。由于此形式结构较复杂，调整较难，因此一般仅在定位要求很高时采用。2、“固定—游动”型：K2=2 适用于中转速、高精度的场合。该形式一端由一对轴承约 束轴向和径向自由度，另一端由单个轴承约束径向自由度，负荷由一对轴承副承担，游动的单个轴承能防止悬臂挠度，并消化由热变形产生的应力。“固定—游动”型有时也被片面 地叫做“双推－支承”。此形式结构较简单，效果良好，应用 广泛。3、“支承—支承”型：K2=1 适用于中转速，中精度的场合。该形式两端分别设一个轴承，分别承受径向力和单方向的轴向力，随负荷方向的变化，分别由两个轴承单独承担某一方向的力。由于支承点随受
双螺母齿差式滚珠丝杠螺母副的调隙 内容提要：数控机床的日益普及和它在使用中所显示出的巨大经济效益，目前已成为机械制造技术进步和技术改造的主力，是精密机件 加工的主要手段。本文主要介绍一种数控机床进给系统中应用 最为广泛的滚珠丝杠螺母副的间隙调整方法。 关键词：滚珠丝杠螺母副调整意义 Modulation gap of ball guide screw nut (Pingdingshan College of Industry Technology, Henan467001, china) Abstract: With the increasingly popularity of numerical machine tool and great profit brought to machining by it has become a major power of mechanical technology progress and technological reform. This thesis is aimed to introduce a it largely used method of ball guide screw nut in the system of ball guide screw nut in the system of numerical controlled machine tool supply. Key Words ball guide screw nut; control; significance １滚珠丝杠副的调整方法 滚珠丝杠螺母副的调整主要是对丝杠螺母副轴向间隙进行消除。轴向间隙是指丝杠和螺母在无相对转动时，两者之间的最大轴向窜动量。除了结构本身的游隙之外，在施加轴向载荷后，轴向变形所造成的窜动量也包括在其中。一般在机加工过程中消除滚珠丝杠螺母副的轴向间隙，满足加工精度要求的办法有两种： １.1软调整法： 在加工程序中加入刀补数，刀补数等于所测得的轴向间隙数或是调整数控机床系统轴向间隙参数的数值。但这都是治标不治本的办法。因为滚
滚珠丝杠螺母副的支承方式 数控机床的进给系统要获得较高的传动刚度，除了加强滚珠丝杠螺母副本身的刚度外，滚珠丝杠的正确安装及支承结构的刚度也是不可忽视的因素：滚珠丝杠常用推力轴承支座，以提高轴向刚度(当滚珠丝杠的轴向负载很小时，也可用角接触球轴承支座)，滚珠丝杠在数控机床上的安装支承方式有以下几种。 (1)一端装推力轴承(固定一自由式)。 如图3-15所示，这种安装方式的承载能力小，轴向刚度低，只适用于短丝杠，一般用于数控机床的调节或升降台式数控铣床的立向(垂直)坐标中。 (2)一端装推力轴承，另一端装深沟球轴承(固定一支承式)。 如图3-16所示，这种方式可用于丝杠较长的情况。应将推力轴承远离液压马达等热源及丝杠上的常用段，以减少丝杠热变形的影响。 (3)两端装推力轴承(单推一单推式或双推一单推式)。 如图3—17所示，把推力轴承装在滚珠丝杠的两端，并施加预紧拉力，这样有助于提高刚度，但这种安装方式对丝杠的热变形较为敏感，轴承的寿命较两端装推力轴承及向心球轴承方式低。 (4)两端装推力轴承及深沟球轴承(固定一固定式)。 如图3-18所示，为使丝杠具有最大的刚度，它的两端可用双重支承，即推力轴承加深沟球轴承，并施加预紧拉力。这种结构方式不能精确地预先测定预紧力，预紧力的大小是由丝杠的温度变形转化而产生的。但设计时要求提高推力轴承的承载能力和支架刚度。 近年来出现一种滚珠丝杠轴承，其结构如图3-19所示。这是一种能够承受很大轴向力的特殊角接触球轴承，与一般角接触球轴承相比，接触角增大到60。，增加了滚珠的数目并相应减小滚珠的直径。这种新结构的轴承比一般轴承的轴向刚度提高两倍以上，使用极为方便。产品成对出售，而且在出厂时已经选配好内
匀速运行，非精确计算可以套用以下公式：Ta=（Fa*I）/（2*3.14*n1） 式中 Ta：驱动扭矩kgf.mm； Fa：轴向负载N（Fa=F+μmg，F：丝杠的轴向切削力N，μ：导向件的综合摩擦系数，m：移动物体重量(工作台+工件)kg，g:9.8 ）； I：丝杠导程mm； n1：进给丝杠的正效率。 计算举例： 假设工况：水平使用，伺服电机直接驱动，2005滚珠丝杠传动，25滚珠直线导轨承重和导向，理想安装，垂直均匀负载1000kg，求电机功率： Fa=F+μmg，设切削力不考虑，设综合摩擦系数μ=0.01，得 Fa=0.01*1000*9.8=98N； Ta=（Fa*I）/（2*3.14*n1），设n1=0.94，得Ta=98*5/5.9032≈83kgf.mm=0.83N.M 根据这个得数，可以选择电机功率。以台湾产某品牌伺服为例，查样本得知，额定扭矩大于0.83N.M的伺服电机是400W。（200W是0.64N.M，小了。400W 额定1.27N.M，是所需理论扭矩的1.5倍，满足要求） 当然咯，端部安装部分和滚珠丝杠螺母预压以及润滑不良会对系统产生静态扭矩，也称初始扭矩，实际选择是需要考虑的。另外，导向件的摩擦系数不能单计理论值，比如采用滚珠导轨，多套装配后的总摩擦系数一定大于样本参数。而且，该结果仅考虑驱动这个静止的负载，如果是机床工作台等设备，还要考虑各向切削力的影响。 若考虑加速情况，较为详细的计算可以参考以下公式（个人整理修正的，希望业内朋友指点）： 水平使用滚珠丝杠驱动扭矩及电机功率计算： T1：等速驱动扭矩kgf.mm；：轴向负载N【Fa=F+μmg，F：丝杠的轴向切削力N，μ：导向件综合摩擦系数，m：移动物体重量(工作台+工件)kg，g:9.8 】；：丝杠导程mm；：进给丝杠的正效率。 J:【J=Jm+Jg1+(N1/N2)】 若采用普通感应电机，功率根据以下公式计算：
双螺母齿差式滚珠丝杠螺母副的调隙 平顶山工业职业技术学院张丽荣 内容提要：数控机床的日益普及和它在使用中所显示出的巨大经济效益，目前已成为机械制造技术进步和技术改造的主力，是精密机件 加工的主要手段。本文主要介绍一种数控机床进给系统中应用 最为广泛的滚珠丝杠螺母副的间隙调整方法。 关键词：滚珠丝杠螺母副调整意义 Modulation gap of ball guide screw nut (Pingdingshan College of Industry Technology, Henan467001, china) Abstract: With the increasingly popularity of numerical machine tool and great profit brought to machining by it has become a major power of mechanical technology progress and technological reform. This thesis is aimed to introduce a it largely used method of ball guide screw nut in the system of ball guide screw nut in the system of numerical controlled machine tool supply. Key Words ball guide screw nut; control; significance １滚珠丝杠副的调整方法 滚珠丝杠螺母副的调整主要是对丝杠螺母副轴向间隙进行消除。轴向间隙是指丝杠和螺母在无相对转动时，两者之间的最大轴向窜动量。除了结构本身的游隙之外，在施加轴向载荷后，轴向变形所造成的窜动量也包括在其中。一般在机加工过程中消除滚珠丝杠螺母副的轴向间隙，满足加工精度要求的办法有两种： １.1软调整法： 在加工程序中加入刀补数，刀补数等于所测得的轴向间隙数或是调整数控机床系统轴向间隙参数的数值。但这都是治标不治本的办法。因为滚
滚珠丝杠螺母副结构图及其工作原理本次观察了实训车间的数控车床、数控铣床、加工中心，作为它们进给伺服 系统机械传动结构中的滚珠丝杠螺母副的结构都是一样的。 滚珠丝杠螺母副的结构原理图 ·组成：主要由丝杆、螺母、滚珠和滚道（回珠器）、螺母座等组成。 ·工作原理：在丝杆和螺母上加工有弧行螺旋槽，当它们套装在一起时便形成螺旋滚道，并在滚道内装满滚珠。而滚珠则沿滚道滚动，并经回珠管作周而复始的循环运动。回珠管两端还起挡珠的作用，以防滚珠沿滚道掉出。 特点： ·传动效率高：机械效率可高达92%~98%。 ·摩擦力小：主要是用滚珠的滚动代替了普通丝杆螺母副的滑动。 ·轴向间隙可消除：也是由于滚珠的作用，提高了系统的刚性。经预紧后可消除间隙。 ·使用寿命长、制造成本高：主要采用优质合金材料，表面经热处理后获得高的硬度。 滚珠丝杠螺母副的滚珠循环方式有两种：滚珠在循环过程中有时与丝杠脱离接触的成为外循环（如图b），始终与丝杠保持接触的成为内循环（如图a）。 (a) 内循环（b）外循环 (1)外循环外循环是常用的一种外循环方式。这种结构是在螺母体上轴向相隔数个半导程处钻两个孔与螺旋槽相切，作为滚珠的进口与出口。再在螺母的外表面上铣出回珠槽并沟通两孔。另外，在螺母内进出口处各装一挡珠器，并在螺母外表面装一套筒，这样构成封闭的循环滚道。外循环结构制造工艺简单，使用较广泛。其缺点是滚道接缝处很难做得平滑，影响滚珠滚动的平稳性，甚至发生卡珠现象，噪声也较大。 (2)内循环内循环均采用反向器实现滚珠循环，数控机床反向器有两种型式。圆柱凸键反向器，反向器的圆柱部分嵌入螺母内，端部开有反向槽。反向槽靠圆柱外圆面及其上端的凸键定位，以保证对准螺纹滚道方问。扁圆镶块反向器，反向器为一半圆头平键形镶块，镶块嵌入螺母的切槽中，其端部开有反向槽。两种反向器比较，后者尺寸较小，从而减小了螺母的栏手向尺寸及缩短了轴向尺寸。
摘要：滚珠丝杠副的安装、螺母卸装及散落后的螺母安装注意事项、滚珠丝杠副的维护。关键词：滚珠丝杠副安装维护) k3 M5 o/ F6 s 一、概述 滚珠丝杠副是智能化设备的关键执行部件，起源于20世纪90年代中后期，由日本NSK 公司首先推出并用于数控机床中。滚珠丝杠副是由丝杠、螺母、滚珠等零件组成的机械元件，其作用是将旋转运动转变为直线运动或将直线运动转变为旋转运动。因其具有传动效率高、定位精度高、传动可逆性、使用寿命长、同步性好的优良特性，在机床行业得到广泛运用，极大地推动了机床行业的数控化发展。 二、滚珠丝杠副的安装% N0 R# b+ I+ S) W' ^: c( K \ 1.滚珠丝杠副仅用于承受轴向负荷: I! L5 y2 ]3 g7 ` 作用于滚珠丝杠副的径向力、弯矩会使滚珠丝杠副产生附加表面接触应力等负荷，能加剧滚珠丝杠副螺母与丝杠之间的摩擦，降低其使用寿命，也可能造成丝杠的永久性损坏。因此，安装滚珠丝杠副时，应注意以下几点： （1）丝杠的轴线必须和与之配套导轨的轴线平行，平行度误差≤0.05mm，机床两端支承滚珠丝杠副的轴承座孔中心与螺母座孔中心，三点必须成一线。) }( Q$ d' I- k) G L5 ~（2）将滚珠丝杠副的螺母与机床上螺母座进行安装时，应尽量靠近滚珠丝杠副的支撑轴承端。; O0 \0 C4 u% d （3）通常情况下采用整体式安装，不要把螺母从丝杠上卸下来。特殊情况下，必须将螺母卸下时，必须使用滚珠丝杠拆卸辅助轴，否则卸装时滚珠极易散落。9 F5 T% }, A3 A1 X1 d 2.螺母卸装时注意事项. c, x2 \+ U- D7 S7 X3 S& P8 w （1）辅助轴最大直径应小于滚珠丝杠底径0.1～0.3mm。 （2）辅助轴在使用时，应靠近丝杠螺纹轴肩（如下图）。 （3）卸装时，旋转螺母时，勿用力过大，以免损坏螺母滚道或滚动体。 （4）滚珠丝杠副安装装时，要避免过分撞击。 % w$ f8 y; W) c) w& V, L0 o 1-电动机 2-弹性联轴器 3-轴承 4-滚珠丝杠( X5 p: C4 S: ~+ v: I7 [ 5-滚珠丝杠螺母 6-同步带轮 7-弹性胀紧套 8-锁紧螺钉4 t5 e! _" R& v' W( q 滚珠丝杠副的4种安装方式图 3.螺母出现散落后安装注意事项* I: n2 m! @7 q （1）安装前，必须认真做好各装配件的清洁工作。; V3 _5 U- ~' {9 ~
滚珠丝杠副的安装与使用 一、润滑 为使滚珠丝杠副能充分发挥机能，在其工作状态下，必须润滑，润滑方式主要有以下两种： 润滑脂 润滑脂的给脂量一般是螺母内部空间容积的1/3，我厂滚珠丝杠副出厂时在螺母内部已加注GB7324-94 2#锂基润滑脂； 润滑油 润滑油的给油量标准如表16所示，但是随行程、润滑油的种类、使用条件（热抑制量）等的不同而有所变化。请注意使用。 表16 润滑油的给油量标准（间隔3分钟） 轴颈(mm) 给油量(cc) 4～8 0.03 10～14 0.05 15～18 0.07 20～25 0.10 28～32 0.15 36～40 0.25 45～50 0.30 55～63 0.40 70～100 0.50 100～160 0.60 二、防尘 滚珠丝杠副与滚动轴承一样，如果污物及异物进入就很快使它磨耗，成为破损的原因。因此，考虑有污物异物（切削碎削）进入时，必须采用防尘装置（折皱保护罩、丝杠护套等），
将丝杠轴完全保护起来。 另外，如没有异物，但有浮尘时可在滚珠螺母两端增加防尘圈，请用户根据需要按编号规则选定合适规格型号。 三、使用 滚珠丝杠副在使用时应注意以下事项： 滚珠螺母应在有效行程内运动，必要时要在行程两端配置限位，以避免螺母越程脱离丝杠轴而使滚珠脱落。如螺母脱离丝杠轴或滚珠脱落，请与我厂联络。 滚珠丝杠副由于传动效率高，不能自锁，在用于垂直方向传动时，如部件重量未加平衡，必须防止传动停止或电机失电后，因部件自重而产生的逆传动。防逆传动方法可用蜗轮蜗杆传动、液压式电器制动器及超越离合器等。如需超越离合器，我厂可为用户设计并生产制造。 四、安装 滚珠丝杠副在安装时应注意以下事项： 滚珠丝杠副仅用于承受轴向负荷。径向力、弯矩会使滚珠丝杠副产生附加表面接触应力等不良负荷，从而可能造成丝杠的永久性损坏。因此，滚珠丝杠副安装到机床时应注意： ·丝杠的轴线必须和与之配套导轨的轴线平行，机床的两端轴承座与螺母座必须三点成一线。 ·安装螺母时，尽量靠近支撑轴承； ·同样安装支撑轴承时，尽量靠近螺母安装部位。 滚珠丝杠副安装到机床时，请不要把螺母从丝杠轴上卸下来。如必须卸下来时，要使用辅助套，否则装卸时滚珠有可能脱落。螺母装卸时应注意下列几点： ·辅助套外径应小于丝杠底径0.1～0.2mm. ·辅助套在使用中必须靠紧丝杠螺纹轴肩。

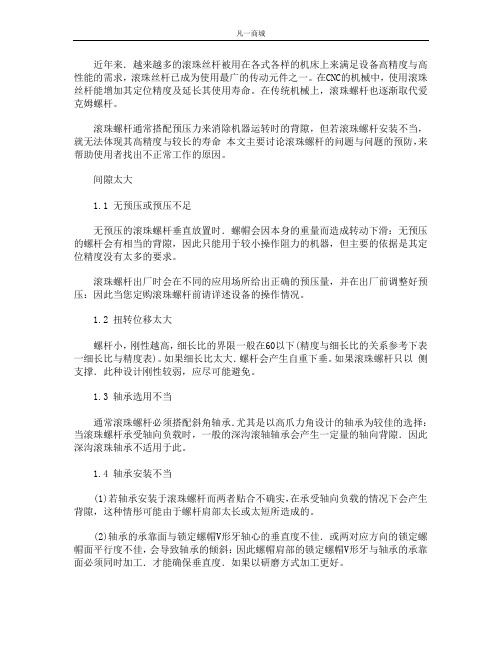

近年来．越来越多的滚珠丝杆被用在各式各样的机床上来满足设备高精度与高性能的需求，滚珠丝杆已成为使用最广的传动元件之一。在CNC的机械中，使用滚珠丝杆能增加其定位精度及延长其使用寿命。在传统机械上，滚珠螺杆也逐渐取代爱克姆螺杆。 滚珠螺杆通常搭配预压力来消除机器运转时的背隙，但若滚珠螺杆安装不当，就无法体现其高精度与较长的寿命本文主要讨论滚珠螺杆的问题与问题的预防，来帮助使用者找出不正常工作的原因。 间隙太大 1.1 无预压或预压不足 无预压的滚珠螺杆垂直放置时．螺帽会因本身的重量而造成转动下滑：无预压的螺杆会有相当的背隙，因此只能用于较小操作阻力的机器，但主要的依据是其定位精度没有太多的要求。 滚珠螺杆出厂时会在不同的应用场所给出正确的预压量，并在出厂前调整好预压：因此当您定购滚珠螺杆前请详述设备的操作情况。 1.2 扭转位移太大 螺杆小，刚性越高，细长比的界限一般在60以下(精度与细长比的关系参考下表一细长比与精度表)。如果细长比太大．螺杆会产生自重下垂。如果滚珠螺杆只以侧支撑．此种设计刚性较弱，应尽可能避免。 1.3 轴承选用不当 通常滚珠螺杆必须搭配斜角轴承．尤其是以高爪力角设计的轴承为较佳的选择：当滚珠螺杆承受轴向负载时，一般的深沟滚轴轴承会产生一定量的轴向背隙．因此深沟滚珠轴承不适用于此。 1.4 轴承安装不当 (1)若轴承安装于滚珠螺杆而两者贴合不确实，在承受轴向负载的情况下会产生背隙，这种情彤可能由于螺杆肩部太长或太短所造成的。 (2)轴承的承靠面与锁定螺帽V形牙轴心的垂直度不佳．或两对应方向的锁定螺帽面平行度不佳，会导致轴承的倾斜：因此螺帽肩部的锁定螺帽V形牙与轴承的承靠面必须同时加工．才能确保垂直度．如果以研磨方式加工更好。
