钛材料对外加应力或载荷所表现的力学响应。加载温度、形变速率和环境介质都会影响力学性能。主要的力学性能有：屈服强度和断裂强度、伸长率、面缩率和冲击功、疲劳强度和疲劳极限、断裂韧度和疲劳裂纹扩展速率和抗蠕变性能等。
屈服强度(σ0.2)和断裂强度(σF) 工业纯钛、钛合金的强度和材料中占据间隙位置的元素[O]、[N]、[C]等的含量有关，通常将这些元素综合在一起规定为等效氧量[O]eq，其算式为：[O]eq＝[O]+2[N]+0.75[C](原子百分数)。随[O]eq的增大，钛材料的屈服强度显著提高。屈服强度与显微组织有密切关系，例如，α+β型钛合金(Ti-6Al-4V)细的等轴组织的屈服强度和断裂强度最高，分别可以达到1120MPa和1505MPa。
具有初生等轴α相和细针状(或片状)的混合组织称为双态组织，其断裂强度(1455MPa)比粗等轴组织的强度(1370MPa)高。完全针状组织的σ0.2最低。亚稳β钛合金，例如Ti-15V-3Cr-3Sn-3Al，其断裂强度受冷轧变形量、固溶处理和冷却速度的影响。
伸长率、面缩率和冲击功[O]eq，增多使钛材料在室温的伸长率下降。[N]的作用最大，其次是[O]，再次是[C]。长时间(500h)退火，能使工业纯钛的面缩率和冲击功在500℃附近出现最低值。其高温伸长率在500℃附近，也出现极小值。拉伸速率ε为2.7×10-5/s 时，工业纯钛表现尤为明显。细晶(6μm)钛高温伸长率无下降现象。
α+β型钛合金细晶等轴组织的伸长率或断裂应4V经过1088K固溶后水淬，其中β相可在变形中诱导转变成马氏体，表现出在223K的夏比冲击功和动态断裂韧度均得到明显改善。与此同时，伸长率和断裂应变也提高。采用新型氢处理工艺，可使Ti-5Al-2.5Fe和Ti-6Al-4V合金的屈服强度、断裂强度和伸长率分别提高8%～15%，5%～13%和7%～14%。
疲劳强度和疲劳极限工业纯钛具有明确的疲劳极限，随等效氧量增多而提高，随晶粒粗化而降低。Ti-6Al-4V的疲劳强度(σN)(即寿命为107周的应力幅)，既决定于合金的组织，又受试验时环境介质的影响。粗大等轴组织的σN恒为最低，不到500MPa，在空气中和在3.5%NaCl溶液中，双态组织的σN较高，可达650～700MPa之间。在钛合金中，等轴α+β显微组织光滑试样的疲劳性能，比转变β组织的性能优越，前者萌生疲劳裂纹的寿命长。但是，转变β组织的疲劳裂纹扩展阻力则较大。
断裂韧性和疲劳裂纹扩展速率钛合金的平面应变断裂韧性和显微组织有密切关系。不论强度级别如何，β加工形成针状或片状组织的断裂韧性KIC要比同等强度的等轴组织高，但常规的伸长率要受到损害。α+β型钛合金虽然成分已定，由于热处理的经历不同，可以出现差别很大的显微组织。即使屈服强度几乎相同，不同取向材料的断裂韧性也有很大的差异。Ti-6Al-4V厚板T-L取向的试样，粗大组织的KIC比细小组织的可高22%。为了使断裂韧性和常规伸长率达到适当平衡，可采取获得双态组织的热处理。Ti-6Al-4V合金的显微组织对裂纹慢扩展的撕裂模量(TR)的影响，比对断裂韧性(JIC)的影响更大。合金中若有亚稳定β相，形变时感生α″马氏体有助于提高较低温度的断裂韧性。α型钛合金的断裂韧性受α2(Ti3Al)析出的影响，强度提高，KIC下降。
β型钛合金断裂韧性，主要决定于由β相中析出的α相的形态。Ti-15-3合金先高温后低温时效，组织中同时存在粗大α相和细小的α相，强度和断裂韧性得到满意平衡。铸造Ti-15-3钛合金的KIC和Ti-6Al-4V钛合金相当。改善钛合金断裂韧性的冶金因素，也
是降低疲劳裂纹扩展速率(da/dN)的因素。
抗蠕变性能近α钛合金是400～500℃高温使用的钛合金，其最高蠕变抗力是通过β相区热处理以后，冷却到室温获得的。在更高温度使用的钛合金，由于发生冶金不稳定性，有序相Ti3X析出，硅化物沉淀和富氧表面层形成等，而损害其力学性能。
Ti-6Al-4V(TC4) Ti-6Al-4V(TC4)钛合金是双相合金，具有良好的综合性能，组织稳定性好，有良 好的韧性、塑性和高温变形性能，能较好地进行热压力加工，能进行淬火、时效 使合金强化。热处理后的强度约比退火状态提高50％～100％；高温强度高，可 在400℃～500℃的温度下长期工作，其热稳定性次于α钛合金[35]。 表3-2 钛合金Ti-6Al-4V 成分 钛合金Ti6Al-4V 合金 碳（最大） 0.10％ 铝 5.50至6.75％ 氮 0.05％ 氧气（最大） 0.020％ 其他，合计（最大） 0.40％ *其他，每个（最大）= 0.1％ 钛 平衡 钒 3.50至4.50％ 铁（最大） 0.40％ 氢（最大） 0.015％ 比重 0.160 弹性模量（E ）的 15.2 x 10 3 ksi? 贝塔Transus 1800 to 1850 °F? 液相线温度 2976 to 3046 °F 固相线温度 2900 to 2940 ° F 电阻率 -418 °F 902.5 ohm-cir-mil/ft? 73.4 °F 1053 ohm-cir-mil/ft? 986 °F 1143 ohm-cir-mil/ft? 典型的室温强度计算退火钛6Al-4V 的： 极限承载强度1380年至2070年兆帕（200-300 ksi ） 压缩屈服强度825-895兆帕（120-130 ksi ） 极限剪切强度480-690兆帕（70-100 ksi ） Ti-6Al-4V 的线膨胀系数只有8.8×10-6K-1. 钛是一种新型金属，钛的性能与所含碳、氮、氢、氧等杂质含量有关，最纯的碘化钛杂质含量不超过0.1％，但其强度低、塑性高。99.5％工业纯钛的性能为：密度ρ=4.5g/cm3,抗拉强度σb=539MPa ，伸长率δ=25％，断面收缩率ψ=25％，弹性模量E=1.078×105MPa ，硬度HB195。 钛的应用 元素 Al V Fe O Si C N H 其他 Ti 成分 5.5- 6.8 3.5- 4.5 0.3 0.2 0.15 0.1 0.05 0.01 0.5 余量
精心整理 钛合金特性及加工方法 钛合金以其强度高、机械性能及抗蚀性良好而成为飞机及发动机理想的制造材料，但由于其切削加工性差，长期以来在很大程度上制约了它的应用。随着加工工艺技术的发展，近年来，钛合金已广泛应用于飞机发动机的压气机段、发动机罩、排气装置等零件的制造以及飞机的大梁隔框等结构框架件的制造。我公司某新型航空发动机的钛合金零件约占零件总数的11％。本文是在该新机试制过程中积累的对钛合金材料切削特性以及在不同加工方法下表现出的具体特点的认识及所应采取工艺措施的经验总结。 1钛合金的切削加工性及普遍原则 钛合金按金属组织分为a 相、b 相、a+b 相，分别以TA ，TB ，TC 表示其牌号和类型。我公司某新型发动 600 损严重。 要保持刀刃锋利，以保证排屑流畅，避免粘屑崩刃。 切削速度宜低，以免切削温度过高；进给量适中，过大易烧刀，过小则因刀刃在加工硬化层中工作而磨损过快；切削深度可较大，使刀尖在硬化层以下工作，有利于提高刀具耐用度。 加工时须加冷却液充分冷却。 切削钛合金时吃刀抗力较大，故工艺系统需保证有足够的刚度。由于钛合金易变形，所以切削夹紧力不能大，特别是在某些精加工工序时，必要时可使用一定的辅助支承。 以上是钛合金加工时需考虑的普遍原则，事实上，用不同的加工方法时及在不同的条件下存在着不同的矛盾突出点和解决问题的侧重点。 2钛合金切削加工的工艺措施
车削 钛合金车削易获得较好的表面粗糙度，加工硬化不严重，但切削温度高，刀具磨损快。针对这些特点，主要在刀具、切削参数方面采取以下措施： 刀具材料：根据工厂现有条件选用YG6，YG8，YG10HT。 刀具几何参数：合适的刀具前后角、刀尖磨圆。 较低的切削速度。 适中的进给量。 较深的切削深度。 选用的具体参数见表1。 表1车削钛合金参数表工序车刀前角go ° ° mm m/min mm mm/r 粗车56 精车56 铣削 了3 此外，为使钛合金顺利铣削，还应注意以下几点： 相对于通用标准铣刀，前角应减小，后角应加大。 铣削速度宜低。 尽量采用尖齿铣刀，避免使用铲齿铣刀。 刀尖应圆滑转接。 大量使用切削液。 为提高生产效率，可适当增加铣削深度与宽度，铣削深度一般粗加工为 1.5～3.0mm，精加工为0.2～0.5mm。 磨削 磨削钛合金零件常见的问题是粘屑造成砂轮堵塞以及零件表面烧伤。其原因是钛合金的导热性差，使磨削区产生高温，从而使钛合金与磨料发生粘结、扩散以及强烈的化学反应。粘屑和砂轮堵塞导致磨削比显著
常用材料性质参数 材料的性质与制造工艺、化学成份、内部缺陷、使用温度、受载历史、服役时间、试件尺寸等因素有关。本附录给出的材料性能参数只是典型范围值。用于实际工程分析或工程设计时,请咨询材料制造商或供应商。 除非特别说明,本附录给出的弹性模量、屈服强度均指拉伸时的值。 表 1 材料的弹性模量、泊松比、密度和热膨胀系数 材料名称弹性模量E GPa 泊松比V 密度 kg/m3 热膨胀系数a 1G6/C 铝合金-79 黄铜 青铜 铸铁 混凝土（压 普通增强轻质17-31 2300 2400 1100-1800
7-14 铜及其合金玻璃 镁合金镍合金( 蒙乃尔铜镍 塑料 尼龙聚乙烯 2.1-3.4 0.7-1.4 0.4 0.4 880-1100 960-1400 70-140 140-290 岩石(压 花岗岩、大理石、石英石石灰石、沙石40-100 20-70 0.2-0.3 0.2-0.3 2600-2900 2000-2900 5-9 橡胶130-200 沙、土壤、砂砾钢
高强钢不锈钢结构钢190-210 0.27-0.30 7850 10-18 14 17 12 钛合金钨木材（弯曲 杉木橡木松木11-13 11-12 11-14 480-560 640-720 560-640 1 表 2 材料的力学性能 材料名称/牌号屈服强度s CT MPa 抗拉强度b CT
MPa 伸长率 5 % 备注 铝合金LY12 35-500 274 100-550 412 1-45 19 硬铝 黄铜青铜 铸铁( 拉伸HT150 HT250 120-290 69-480 150 250 0-1 铸铁( 压缩混凝土(压缩铜及其合金 玻璃

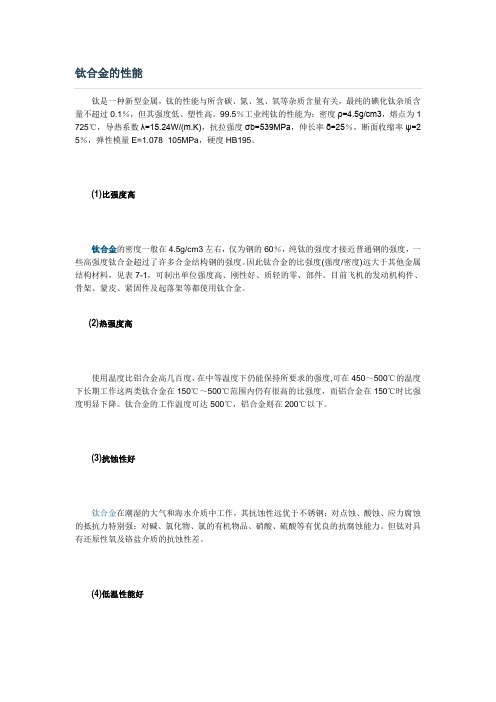

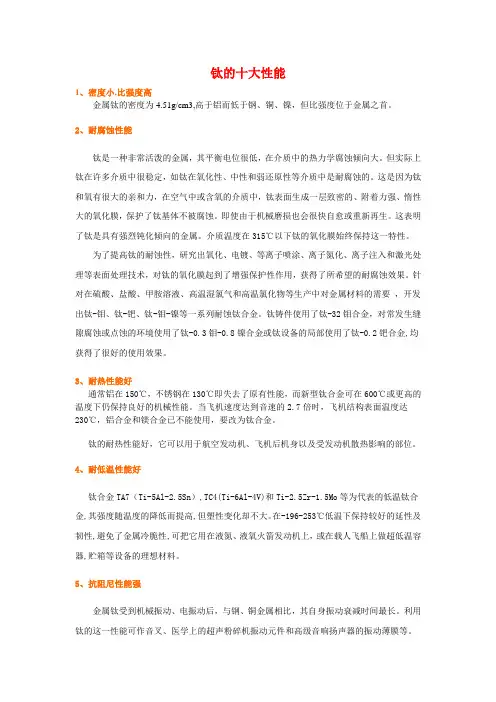

钛及钛合金的特性、用途 纯钛是银白色的金属，它具有许多优良性能。钛的密度为4.54g／cm3，比钢轻43% ，比久负盛名的轻金属镁稍重一些。机械强度却与钢相差不多，比铝大两倍，比镁大五倍。钛耐高温，熔点1942K，比黄金高近1000K，比钢高近500K。 钛属于化学性质比较活泼的金属。加热时能与O2、N2、H2、S和卤素等非金属作用。但在常温下，钛表面易生成一层极薄的致密的氧化物保护膜，可以抵抗强酸甚至王水的作用，表现出强的抗腐蚀性。因此，一般金属在酸、碱、盐的溶液中变得千疮百孔而钛却安然无恙。 钛合金的用途：钛合金具有强度高而密度又小，机械性能好，韧性和抗蚀性能很好。 钛合金的性能：钛是一种新型金属，钛的性能与所含碳、氮、氢、氧等杂质含量有关，最纯的碘化钛杂质含量不超过0.1％，但其强度低、塑性高。99.5％工业纯钛的性能为：密度ρ=4.5g/cm3，熔点为1800℃，导热系数λ=15.24W/(m.K)，抗拉强度σb=539MPa，伸长率δ=25％，断面收缩率ψ=25％，弹性模量E=1.078×105MPa，硬度HB195。 (1)比强度高钛合金的密度一般在4.5g/cm3左右，仅为钢的60％，纯钛的强度接近普通钢的强度，一些高强度钛合金超过了许多合金结构钢的强度。因此钛合金的比强度(强度/密度)远大于其他金属结构材料，可制出单位强度高、刚性好、质轻的零、部件。目前飞机的发动机构件、骨架、蒙皮、紧固件及起落架等都使用钛合金。 (2)热强度高使用温度比铝合金高几百度，在中等温度下仍能保持所要求的强度,可在450～500℃的温度下长期工作这两类钛合金在150℃～500℃范围内仍有很高的比强度，而铝合金在150℃时比强度明显下降。钛合金的工作温度可达500℃，铝合金则在200℃以下。 (3)抗蚀性好钛合金在潮湿的大气和海水介质中工作，其抗蚀性远优于不锈钢；对点蚀、酸蚀、应力腐蚀的抵抗力特别强；对碱、氯化物、氯的有机物品、硝酸、硫酸等有优良的抗腐蚀能力。但钛对具有还原性氧及铬盐介质的抗蚀性差。 (4)低温性能好钛合金在低温和超低温下，仍能保持其力学性能。低温性能好,间隙元素极低的钛合金,如TA7,在-253℃下还能保持一定的塑性。因此，钛合金也是一种重要的低温结构材料。
纯钛热加工性能参数 1. 来料牌号及化学成分 注：合金牌号对应标准GB/T3620.1-2007 2.纯钛的物理性能 熔点1668±4℃ 密度ρ＝4.5g/cm3 弹性模量E＝1.17×105MPa、G＝0.44×105Mpa（约为钢的54%） 导热系数λ＝19.3Wm-1K-1 热膨胀系数10.2×10-6/℃（室温-700℃） 泊松比υ＝0.33 3.常温下力学性能 4. 加热规范 板坯在热轧前需要在加热炉中均匀加热，为防止氧扩散，应限制加热温度和时间，因此，从成材率、表面质量考虑，该扩散层的厚度越薄越好，为此，热轧
带卷加热温度的设定应在保证稳定轧制并可卷制成带的情况下，尽可能低。通常工业纯钛在加热炉内最好加热至800~920℃。 纯钛料轧制时的加热制度和终轧温度 5. 轧制过程控制 热轧分为粗轧和精轧。粗轧通常使用可逆式轧机，从厚板坯（80~300mm）的轧制到供精轧机轧制的板材厚度（25~40mm），需经5~7个道次的轧制。纯钛的粗轧终轧温度为790℃。精轧工序在6~7台串列式轧机进行，可将25~40mm的板坯连续加工成钛带材（厚3~6mm），轧制速度可达300~600m/min。 轧制过程温度控制参数为：钛板坯在加热炉中加热到800~920℃，在910℃出炉；粗轧终轧温度为790℃，连续热轧时钛坯温度控制在650~800℃范围，终轧温度为670℃；在470~490℃温度范围进行卷取。轧制后立即将钛带在输出辊道上用水冷或空冷的方法，以大于5~10℃/s的速度冷却，在低于500℃时卷取，以保证带卷材质均匀。 其它工艺要点有：严格控制初轧及连轧时各机架压下量和各机架上带材的温度；避免辊道对带材表面划伤；每轧3~4块清理一下辊道上的金属沾污；热轧带卷初始阶段，需要建立一个稳定的、大于4MPa/mm2的后张力，防止因带材卷乱或松卷引起划伤。 轧制温度对纯钛的单位压力的影响
工程材料力学性能答案1111111111111111111111111111111111111 1111111111111111111111111111111111111 111111 决定金属屈服强度的因素有哪 些？12 内在因素：金属本性及晶格类型、晶粒大小和亚结构、溶质元素、第二相。外在因素：温度、应变速率和应力状态。试举出几种能显著强化金属而又不降低其塑性的方法。固溶强化、形变硬化、细晶强化试述韧性断裂与脆性断裂的区别。为什么脆性断裂最危险？21韧性断裂是金属材料断裂前产生明显的宏观塑性变形的断裂，这种断裂有一个缓慢的撕裂过程，在裂纹扩展过程中不断地消耗能量；而脆性断裂是突然发生的断裂，断裂前基本上不发生塑性变形，没有明显征兆，因而危害性很大。何谓拉伸断口三要素？影响宏观拉伸断口性态的
因素有哪些？答：宏观断口呈杯锥形，纤维区、放射区和剪切唇三个区域组成，即所谓的断口特征三要素。上述断口三区域的形态、大小和相对位置，因试样形状、尺寸和金属材料的性能以及试验温度、加载速率和受力状态不同而变化？断裂强度与抗拉强度有何区别？抗拉强度是试样断裂前所承受的最大工程应力，记为σb；拉伸断裂时的真应力称为断裂强度记为σf; 两者之间有经验关系：σf = σb (1+ψ)；脆性材料的抗拉强度就是断裂强度；对于塑性材料，于出现颈缩两者并不相等。裂纹扩展受哪些因素支配？答:裂纹形核前均需有塑性变形；位错运动受阻，在一定条件下便会形成裂纹。2222222222222222222222222222222222 2222222222222222222222222222222222 2222 试综合比较单向拉伸、压缩、弯曲及扭转试验的特点和应用范围。答：单向拉伸试验的特点及应用：单向拉伸的应力状态较硬，一般用于塑性变形
. T i -6A l -4V (T C 4) Ti-6Al-4V(TC4)钛合金是双相合金，具有良好的综合性能，组织稳定性好，有良 好的韧性、塑性和高温变形性能，能较好地进行热压力加工，能进行淬火、时效 使合金强化。热处理后的强度约比退火状态提高50％～100％；高温强度高，可 在400℃～500℃的温度下长期工作，其热稳定性次于α钛合金[35]。 表3-2 钛合金Ti-6Al-4V 成分 钛合金 Ti6Al-4V 合金 碳（最大） 0.10％ 铝 5.50至6.75％ 氮 0.05％ 氧气（最大） 0.020％ 其他，合计（最大） 0.40％ *其他，每个（最大）= 0.1％ 钛 平衡 钒 3.50至4.50％ 铁（最大） 0.40％ 氢（最大） 0.015％ 比重 0.160 弹性模量（E ）的 15.2 x 10 3 ksi? 贝塔Transus 1800 to 1850 °F? 液相线温度 2976 to 3046 °F 固相线温度 2900 to 2940 ° F 电阻率 -418 °F 902.5 ohm-cir-mil/ft? 73.4 °F 1053 ohm-cir-mil/ft? 986 °F 1143 ohm-cir-mil/ft? 典型的室温强度计算退火钛6Al-4V 的： 极限承载强度1380年至2070年兆帕（200-300 ksi ） 压缩屈服强度825-895兆帕（120-130 ksi ） 极限剪切强度480-690兆帕（70-100 ksi ） Ti-6Al-4V 的线膨胀系数只有8.8×10-6K-1. 钛是一种新型金属，钛的性能与所含碳、氮、氢、氧等杂质含量有关，最纯的碘化钛杂质含量不超过0.1％，但其强度低、塑性高。99.5％工业纯钛的性能为：密度ρ=4.5g/cm3,抗拉强度σb=539MPa ，伸长率δ=25％，断面收缩率ψ=25％，弹性模量E=1.078×105MPa，硬度HB195。 钛的应用 应用领域 材料的使用特性 应用部位 元素 Al V Fe O Si C N H 其他 Ti 成分 5.5- 6.8 3.5- 4.5 0.3 0.2 0.15 0.1 0.05 0.01 0.5 余量
金属材料的力学性能指标是表示其在力或能量载荷作用下（环境）变形和断裂的某些力学参量的临界值或规定值。 材料的安全性指标：韧脆转变温度Tk；延伸率；断面收缩率；冲击功Ak；缺口敏感性NSR 材料常规力学性能的五大指标：屈服强度；抗拉强度；延伸率；断面收缩率；冲击功Ak；硬度；断裂韧性 第一章单向静拉伸力学性能 应力和应变：条件应力条件应变 = 真应力真应变 应力应变状态：可在受力机件任一点选一六面体，有九组应力，其中六个独立分量。其中必有一主平面，切应力为零，只有主应力，且 ，满足胡克定律。 应力软性系数：最大切应力与最大正应力的相对大小。 1 弹变1）弹性比功：金属材料吸收弹性变形功的能力，一般用金属开始塑性变形前单位体积吸收的最大弹性变形功表示。ae=1/2σeεe=σe2/2E。取决于E和弹性极限，弹簧用于减震和储能驱动，应有较高的弹性比功和良好弹性。需通过合金强化及组织控制提高弹性极限。 2）弹性不完整性：纯弹性体的弹性变形只与载荷大小有关，而与加载方向及加载时间无关，但对实际金属而言，与这些因素均有关系。 ①滞弹性：金属材料在弹性范围内快速加载或卸载后，随时间延长产生附加弹性应变的现象称为滞弹性，也就是应变落后于应力的现象。与材料成分、组织及试验条件有关，组织约不均匀，温度升高，切应力越大，滞弹性越明显。金属中点缺陷的移动，长时间回火消除。 弹性滞后环：由于实际金属有滞弹性，因此在弹性区内单向快速加载、卸载时，加载线与卸载线不重合，形成一封闭回路。吸收变形功 循环韧性：金属材料在交变载荷下吸收不可逆变形功的能力（塑性区加载，塑性滞后环），也叫内耗（弹性区加载），或消震性。 ②包申格效应： 定义：金属材料经过预先加载产生少量塑性变形，卸载后再同向加载，规定残余伸长应力增加；反向加载，规定残余伸长应力降低的现象。（反向加载时弹性极限或屈服强度降低的现象。特别是弹性极限在反向加载时几乎下降到零，这说明在反向加载时塑性变形立即开始了） 解释：与位错运动所受阻力有关，在某滑移面上运动位错遇位错林而使其弯曲，密度增大，形成位错缠结或胞状组织，相对稳定。卸载后同向拉伸，位错线不能显著运动。但反向载荷使得位错做反向运动，阻碍
钛及钛合金力学性能，物理性能，以及相关介绍等 一。以下是个人对外六角螺栓和内六角螺栓使用情况的一点小总结，请参考 俺的个人观点： 1。内六角的螺栓,适用于结构空间小,或者要求上平面是平面的情况下。 结构空间小，活动扳手占空间大,所以不能用，只能使用内六角螺栓，方便装卸。 产品要求安装后上平面是平面的情况下，主要适用于精密仪器/设备，一些设备要求安装后平面度的，或者要求整体产品外观良好，或者要求产品安装后上平面必须平，以此来避免挡碍的情况下需要使用内六角螺栓。 2。其他情况下，均建议用外六角螺栓。 3。从成本上考虑，用外六角螺栓，从外观效果上考虑，用内六角螺栓。 4。我们单位一般情况下，将内六角螺栓翻译为内六角螺钉，呵呵，请大家参考，也就是说一般意义上的内六角螺栓=内六角螺钉。当然，德标DIN和ISO的标准正规些。 现在市场上的该类紧固件都在努力向DIN和ISO标准上靠拢。 二。钛及钛合金 钛及钛合金是导弹上重要结构材料之一。钛的密度为.507g/cm3,介于铝、铁之间。钛的熔点为1668℃比铁的熔点还高，能在高温下工作，耐热性能远超过铝。钛在含氧环境中易形成一层薄而坚固的氧化物薄膜。这层膜和基体结合牢固致密，破坏后还能自愈合，从而起到保护作用。 a. 型钛合金 这类合金不能通过热处理强化，一般在退火状态下应用。它的特点是具有良好的耐热性和组织稳定性，低温性能优于其它类型钛合金。缺点是对变形抗力大，常温下强度不够高。这类合金的牌号有TA1，…，TA7，TA8，其中TA1～TA3为工业纯钛；TA4，TA5，TA6 属Ti-Al二元合金；TA4用作焊丝；TA5、TA6可用于一般结构件或耐蚀结构件；TA7是常用的典型型合金。 b. 型钛合金
《钛及钛合金牌号和化学成分》(2009/11/30 15:05) （引用地址：未提供） 目录：行业知识 浏览字体：大中小 《钛及钛合金牌号和化学成分》 目前，金属钛生产的工业方法是可劳尔法，产品为海绵钛。制取钛材传统的工艺是将海绵钛经熔铸成锭，再加工而成钛材。按此，从采矿到制成钛材的工艺过程的主要步骤为： 钛矿->采矿->选矿->太精矿->富集->富钛料->氯化->粗 TiCl4->精制->纯TiCl4->镁还原->海绵钛->熔铸->钛锭->加工->钛材或钛部件上述步骤中如果采矿得到的是金红石，则不必经过富集，可以直接进行氯化制取粗TiCI4。另外，熔铸作业应属冶金工艺，但有时也归入加工工艺。 上述工艺过程中的加工过程是指塑性加工和铸造而言。塑性加工方法又包括锻造、挤压、轧制、拉伸等。它可将钛锭加工成各种尺寸的饼材、环材、板材、管材、棒材、型材等制品，也可用铸造方法制成各种形状的零件、部件。
钛和钛合金塑性加工具有变形抗力大；常温塑性差、屈服极限和强度极限比值高、回弹大、对缺口敏感、变形过程易与模具粘结、加热时又易吸咐有害气体等特点，塑性加工较钢、铜困难。 故钛和钛合金的加工工艺必须考虑它们的这些特点。 钛采用塑性加工，加土尺寸不受限制，又能够大批量生产，但成材率低，加工过程中产生大量废屑残料。钛材生产的原则流程如图1—1。 针对钛塑性加工的上述缺点，近年来发展了钛的粉末冶金工艺。钛的粉末冶金流程与普通粉末冶金相同，只是烧结必须要在真空下进行。它适用乎生产大批量、小尺寸的零件，特别适用于生产复杂的零部件。这种方法几乎无须再经过加工处理，成材率高，既可充分利用钛废料作原料，又可以降低生产成本，但不能生产大尺寸的钛件。钛的粉末冶金工艺流程为:钛粉(或钛合金粉)->筛分->混合->压制成形->烧结->辅助加工->钛制品。
钛合金的特性 钛合金具有电、磁、声、光、热等方面的特殊性质，或在其他作用下表面处理特殊功能的材料。 1、密度小，比强度高 金属钛的密度为 4.51g/cm3，高于铝和镁，而低于钢、铜、镍，但比强度高于铝合金和高强合金钢。 2、弹性模量低 钛的弹性模量在常温时为106.4GPa，为钢的57%，而且与人体骨骼的弹性模量接近。3、导热系数小 金属钛的导热系数小，是低碳钢的1/5，铜的1/25。 4、抗拉强度与其屈服强度接近 钛的这一性能能说明了其屈强比高，表示了金属钛材料在成型时塑性变形差。由于钛的屈服极限与弹性模量的比值大，使钛成型时的回弹能力大。、 5、无磁性、无毒性 钛是无磁性金属，在很大的磁场中也不会被磁化，无毒且与人体组织及血液有好的相容性，所以被医疗界所采用。 6、抗阻尼性能强 金属钛收到机械振动、电振动后，与钢、铜金属相比，其自身振动衰减时间最长。利用钛的这一性能可做音叉、医学上的超声粉碎机振动元件和高级音响扬声器的振动薄膜等。 7、耐热性好 新型钛合金可在600℃或更高的温度下长期使用。 8、耐低温性能好 钛合金TA7，TC4和半TA18等为代表的低温钛合金，其强度随温度的降低而提高，但塑性变化却不大。在-196℃~253℃低温下保持较好的延展性及韧性，避免了金属冷脆性，是低温容器和存储等设备的理想材料。 9、吸气性能 钛是一种化学性质非常活泼的金属，在高温下可与许多元素和化合物发生反应。钛的吸气性主要指高温下与碳、氢、氮、氧发生反应。 10、耐腐蚀性能 钛是一种非常活泼的金属，其平衡电位很低，在介子中的热力学腐蚀倾向大。但实际上钛在许多介子中很稳定，如钛在氧化性、中性和弱还原性等介子中式耐腐蚀的。这是因为钛和氧有很大的亲和力，在空气中或含氧介子中，钛表面生成一层致密的、附着力强、惰性大的氧化膜，保护了钛基体不被腐蚀。即使由于机械膜层也会很快自愈或重新再生。“卡乐钛制品”经营产品有： 1、建筑装饰用纯色抛光钛板、双色拼接钛板、炫彩钛板、各种花纹彩色钛及钛合金装饰板；蚀刻钛板，精雕各种花纹图像，支持定制。 2、金属钛装饰品有彩色钛壁画与壁饰、各色彩色钛制器皿与餐具、金属钛首饰； 3、定制高端金属钛制名片、标牌、挂牌等； 4、钛及钛合金制品表面抛光、着色、硬化处理代加工服务。
钛合金是以钛为基础加入其他元素组成的合金。钛有两种同质异晶体：882℃以下为密排六方结构α钛，882℃以上为体心立方的β钛。 合金元素根据它们对相变温度的影响可分为三类： ①稳定α相、提高相转变温度的元素为α稳定元素,有铝、碳、氧和氮等。其中铝是钛合金主要合金元素，它对提 高合金的常温和高温强度、降低比重、增加弹性模量有明显效果。 ②稳定β相、降低相变温度的元素为β稳定元素，又可分同晶型和共析型二种。前者有钼、铌、钒等；后者有铬、 锰、铜、铁、硅等。 ③对相变温度影响不大的元素为中性元素，有锆、锡等。 氧、氮、碳和氢是钛合金的主要杂质。氧和氮在α相中有较大的溶解度,对钛合金有显著强化效果,但却使塑性下降。 通常规定钛中氧和氮的含量分别在0.15～0.2%和0.04～0.05%以下。氢在α相中溶解度很小,钛合金中溶解过多的氢会产生氢化物，使合金变脆。通常钛合金中氢含量控制在0.015%以下。氢在钛中的溶解是可逆的，可以用真空退火除去。 性能 编辑 钛是一种新型金属，钛的性能与所含碳、氮、氢、氧等杂质含量有关，最纯的碘化钛杂质含量不超过0.1%，但其强度低、塑性高。99.5%工业纯钛的性能为：密度ρ=4.5g/立方厘米，熔点为1725℃，导热系数λ=15.24W/(m.K)，抗拉强度σb=539MPa，伸长率δ=25%，断面收缩率ψ=25%，弹性模量E=1.078×105MPa，硬度HB195。 强度高 钛合金的密度一般在4.51g/cm3左右， 仅为钢的60%，一些高强度钛合金超过了许多合金结构钢的强度。因此钛合金的比强度(强度/密度)远大于其他金属结构材料，见表7-1，可制出单位强度高、刚性好、质轻的零部件。飞机的发动机构件、骨架、蒙皮、紧固件及起落架等都使用钛合金。 热强度高 使用温度比铝合金高几百度，在中等温度下仍能保持所要求的强度,可在450～500℃的温度下长期工作这两类钛合金在150℃～500℃范围内仍有很高的比强度，而铝合金在150℃时比强度明显下降。钛合金的工作温度可达500℃，铝合金则在200℃以下。 抗蚀性好
《工程材料力学性能》课后答案 机械工业出版社 2008第2版 第一章 单向静拉伸力学性能 1、 试述退火低碳钢、中碳钢和高碳钢的屈服现象在拉伸力-伸长曲线图上的区别？为什么？ 2、 决定金属屈服强度的因素有哪些？【P12】 答：内在因素：金属本性及晶格类型、晶粒大小和亚结构、溶质元素、第二相。 外在因素：温度、应变速率和应力状态。 3、 试述韧性断裂与脆性断裂的区别。为什么脆性断裂最危险？【P21】 答：韧性断裂是金属材料断裂前产生明显的宏观塑性变形的断裂，这种断裂有一个缓慢的撕裂过程，在裂纹扩展过程中不断地消耗能量；而脆性断裂是突然发生的断裂，断裂前基本上不发生塑性变形，没有明显征兆，因而危害性很大。 4、 剪切断裂与解理断裂都是穿晶断裂，为什么断裂性质完全不同？【P23】 答：剪切断裂是在切应力作用下沿滑移面分离而造成的滑移面分离，一般是韧性断裂，而解理断裂是在正应力作用以极快的速率沿一定晶体学平面产生的穿晶断裂，解理断裂通常是脆性断裂。 5、 何谓拉伸断口三要素？影响宏观拉伸断口性态的因素有哪些？ 答：宏观断口呈杯锥形，由纤维区、放射区和剪切唇三个区域组成，即所谓的断口特征三要素。上述断口三区域的形态、大小和相对位置，因试样形状、尺寸和金属材料的性能以及试验温度、加载速率和受力状态不同而变化。 6、 论述格雷菲斯裂纹理论分析问题的思路，推导格雷菲斯方程，并指出该理论的局限性。 【P32】 答： 212?? ? ??=a E s c πγσ，只适用于脆性固体,也就是只适用于那些裂纹尖端塑性变形可以忽略的情况。 第二章 金属在其他静载荷下的力学性能 一、解释下列名词： （1）应力状态软性系数—— 材料或工件所承受的最大切应力τmax 和最大正应力σmax 比值，即： () 32131max max 5.02σσσσσστα+--== 【新书P39 旧书P46】 （2）缺口效应—— 绝大多数机件的横截面都不是均匀而无变化的光滑体，往往存在截面的急剧变化，如键槽、油孔、轴肩、螺纹、退刀槽及焊缝等，这种截面变化的部分可视为“缺口”，由于缺口的存在，在载荷作用下缺口截面上的应力状态将发生变化，产生所谓的缺口效应。【P44 P53】 （3）缺口敏感度——缺口试样的抗拉强度σbn 的与等截面尺寸光滑试样的抗拉强度σb 的比值，称为缺口敏感度，即： 【P47 P55 】 （4）布氏硬度——用钢球或硬质合金球作为压头，采用单位面积所承受的试验力计算而得的硬度。【P49 P58】 （5）洛氏硬度——采用金刚石圆锥体或小淬火钢球作压头，以测量压痕深度所表示的硬度【P51 P60】。 （6）维氏硬度——以两相对面夹角为136。的金刚石四棱锥作压头，采用单位面积所承
钛及钛合金力学性能 ，物理性能，以及相关介绍等 一。以下是个人对外六角螺栓和内六角螺栓使用情况的一点小总结，请参考俺的个人观点： 1。内六角的螺栓,适用于结构空间小,或者要求上平面是平面的情况下。 结构空间小，活动扳手占空间大,所以不能用，只能使用内六角螺栓，方便装卸。 产品要求安装后上平面是平面的情况下，主要适用于精密仪器/设备，一些设备要求安装后平面度的，或者要求整体产品外观良好，或者要求产品安装后上平面必须平，以此来避免挡碍的情况下需要使用内六角螺栓。 2。其他情况下，均建议用外六角螺栓。 3。从成本上考虑，用外六角螺栓，从外观效果上考虑，用内六角螺栓。 4。我们单位一般情况下，将内六角螺栓翻译为内六角螺钉，呵呵，请大家参考，也就是说一般意义上的内六角螺栓=内六角螺钉。当然，德标DIN和ISO 的标准正规些。 现在市场上的该类紧固件都在努力向DIN和ISO标准上靠拢。 二。钛及钛合金 钛及钛合金是导弹上重要结构材料之一。钛的密度为.507g/cm3,介于铝、铁之间。钛的熔点为1668℃比铁的熔点还高，能在高温下工作，耐热性能远超过铝。钛在含氧环境中易形成一层薄而坚固的氧化物薄膜。这层膜和基体结合牢固致密，破坏后还能自愈合，从而起到保护作用。 a.型钛合金
这类合金不能通过热处理强化，一般在退火状态下应用。它的特点是具有良好的耐热性和组织稳定性，低温性能优于其它类型钛合金。缺点是对变形抗力大，常温下强度不够高。 这类合金的牌号有TA1，…，TA7，TA8，其中TA1～TA3为工业纯钛； TA4，TA5，TA6属Ti-Al二元合金；TA4用作焊丝；TA5、TA6可用于一般结构件或耐蚀结构件；TA7是常用的典型型合金。 b.型钛合金 这类合金可通过淬火和时效得到强化，其优点是固溶处理状态下塑性很好，易加工成形，在时效状态下强度高。缺点是弹性模量低，耐热性差，焊接性能差，低温塑性不如型合金。 常用牌号为TB2，它可用于整体式固体火箭—冲压发动机的燃气发生器。 c.（+）型钛合金 这类合金的中国产品的牌号有TC1，…，TC4，…，TC10等品种，其中TC1和TC2为低强钛合金，TC3、TC4为中强钛合金，TC10属高强钛合金，TC6，TC9和TC11则属高强耐热钛合金。这类合金兼备钛合金和钛合金的优点。导弹上使用最多的是TC4（Ti-6Al-4V）钛合金，导弹上广泛的采用TC4钛合金制作高压气瓶，受力较大的杆式焊接支架，舵轴以及在较高热环境下工作的结构件，也可用作固体发动机壳体，压气机盘，叶片等。 (3)结构复合材料 复合材料是由两种或两种以上的性状不同的材料经选择、设计、成型而得到的一种宏观多相新材料。其组分可包括金属、非金属等各种材料，按作用又可分为基体材料和增强材料两部分。 三。钛及钛合金力学性能 牌号室温力学性能，不小于高温力学性能，不小于 抗拉强度σbMPa屈服强度σ0.2

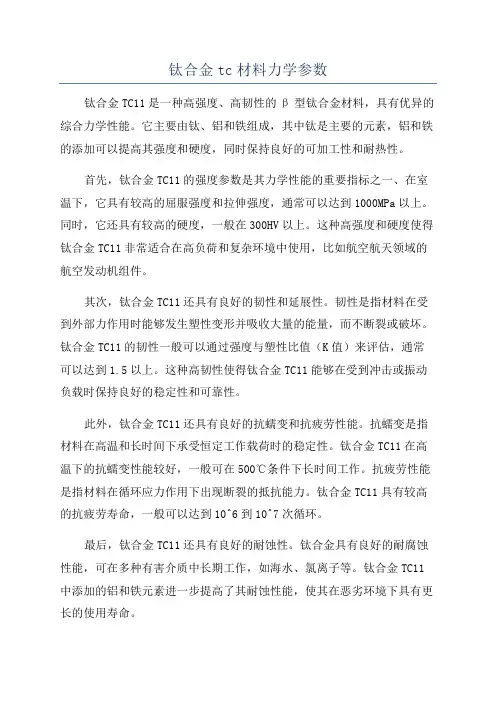

材料的力学性能 mechanical properties of materials 主要是指材料的宏观性能，如弹性性能、塑性性能、硬度、抗冲击性能等。它们是设计各种工程结构时选用材料的主要依据。各种工程材料的力学性能是按照有关标准规定的方法和程序，用相应的试验设备和仪器测出的。表征材料力学性能的各种参量同材料的化学组成、晶体点阵、晶粒大小、外力特性（静力、动力、冲击力等）、温度、加工方式等一系列内、外因素有关。材料的各种力学性能分述如下： 弹性性能材料在外力作用下发生变形，如果外力不超过某个限度，在外力卸除后恢复原状。材料的这种性能称为弹性。外力卸除后即可消失的变形，称为弹性变形。表示材料在静载荷、常温下弹性性能的一些主要参量可以通过拉伸试验进行测定。 拉伸试样常制成圆截面(图1之a)或矩形截面(图1之b)棒体,l为标距,d为圆形试样的直径,h和t分别为矩形截面试样的宽度和厚度,图中截面形状用阴影表示,面积记为A。长度和横向尺寸的比例关系也有如下规定：对于圆形截面试样,规定l=10d或l=5d；对于矩形截 面试样,按照面积换算规定或者。试样两端的粗大部分用以和材料试验 机的夹头相连接。试验结果通常绘制成拉伸图或应力－应变图。图2为低碳钢的拉伸图,横坐标表示试样的伸长量Δl(或应变ε=Δl/l)，纵坐标表示载荷P（或应力σ＝P/A）。图中的曲线从原点到点p为直线，pe段为曲线，载荷不大于点e所对应的值时,卸载后试样可恢复原状。反映材料弹性性质的参量有比例极限、弹性极限、弹性模量、剪切弹性模量和泊松比等。 比例极限应力和应变成正比例关系的最大应力称为比例极限，即图中点p所对应的应力,以σp表示。在应力低于σp的情况下，应力和应变保持正比例关系的规律叫胡克定律。载荷超过点p对应的值后,拉伸曲线开始偏离直线。 弹性极限试样卸载后能恢复原状的最大应力称为弹性极限，即图中点e所对应的应力,以σe表示。若在应力超出σe后卸载，试样中将出现残余变形。比例极限和弹性极限的测试值敏感地受测试精度的影响，并不易测准，所以在有关标准中规定，对于拉伸曲线的直线部分产生规定偏离量（用切线斜率的偏差表示）的应力作为"规定比例极限"。对于弹性
第十三章有色金属及合金 内容提要： 有色金属的产量和用量不如黑色金属多，但由于其具有许多优良的特性，如特殊的电、磁、热性能，耐蚀性能及高的比强度(强度与密度之比)等，已成为现代工业中不可缺少的金属材料。 1．铝及铝合金； 2．钛及钛合金； 3．铜及铜合金； 4．轴承合金。 基本要求： 掌握和了解各种有色金属的牌号、成分、性能和用途。 13.1铝及铝合金 13.1.1铅及铝合金的性能特点及分类编号 纯铝：纯铝具有银白色金属光泽，密度小(2.72 )，熔点低(660.4℃), 导电、导热性能优良。 耐大气腐蚀，易于加工成形。 具有面心立方晶格，无同素异构转变，无磁性。 1 铝合金及其特点 铝合金常加入的元素主要有Cu、Mn、Si、Mg、Zn等，此外还有Cr、Ni、Ti、Zr 等辅加元素。 ①比强度高（>>高强钢）。可用于轻结构件，尤其航空。 ②突出理化性能。导电、抗大气腐蚀。 ③良好加工性。高塑性、易冷成形；某些合金铸造性能好，宜作压铸件。
2 铝合金分类及分类编号 13.1.2铝合金的强化 1 形变强化 2沉淀强化 3 固溶强化和时效强化： 13.1.3变形铝合金 变形铝及铝合金牌号表示方法：根据国标规定，变形铝及铝合金可直接引用国际四位数字体系牌号或采用国标规定的四位字符牌号。GB 3190-82中的旧牌号仍可继续使用，表示方法为: ?防锈铝合金：LF+序号 ?硬铝合金：LY +序号 ?超硬铝合金：LC +序号 ?锻铝合金：LD +序号 常用变形铝合金 1 防锈铝合金：主要是Al-Mn和Al-Mg系合金。 Mn和Mg主要作用是提高抗蚀能力和塑性，并起固溶强化作用。 防锈铝合金锻造退火后组织为单相固溶体，抗蚀性、焊接性能好，易于变形加工，但切削性能差。不能进行热处理强化，常利用加工硬化提高其强度。常用的Al-Mn系合金有LF21 （3A21 ），其抗蚀性和强度高于纯铝，用于制造油罐、油箱、管道、铆钉等需要弯曲、冲压加工的零件。常用的Al-Mg系合金有LF5（5A05 ），其密度比纯铝小，强度比Al-Mn合金高，在航空工业中得到广泛应用，如制造管道、容器、铆钉及承受中等载荷的零件。
第一章单向静拉伸力学性能 1、 解释下列名词。 2. 滞弹性：金属材料在弹性范围内快速加载或卸载后，随时间延长产生附加弹性应变的现象称为滞弹性，也就是应变落 后于应力的现象。 3?循环韧性：金属材料在交变载荷下吸收不可逆变形功的能力称为循环韧性。 4?包申格效应： 金属材料经过预先加载产生少量塑性变形，卸载后再同向加载，规定残余伸长应力增加；反向加载，规 定残余伸长应力降低的 现象。 11. 韧脆转变：具有一定韧性的金属材料当低于某一温度点时，冲击吸收功明显下降，断裂方式由原来的韧性断裂变为脆 性断裂，这种现象称 为韧脆转变 2、 说明下列力学性能指标的意义。 答：E 弹性模量G 切变模量 r 规定残余伸长应力 0.2屈服强度 gt 金属材料拉伸时最大应力下的总伸长率 n 应 变硬化指数 【P15】 3、 金属的弹性模量主要取决于什么因素？为什么说它是一个对组织不敏感的力学性能指标？ 答：主要决定于原子本性和晶格类型。合金化、热处理、冷塑性变形等能够改变金属材料的组织形态和晶粒大小，但 是不改变金属原子的本性和晶格类型。组织虽然改变了，原子的本性和晶格类型未发生改变，故弹性模量对组织不敏 感。【P4】 4、 现有4 5、40Cr 、35 CrMo 钢和灰铸铁几种材料，你选择哪种材料作为机床起身，为什么？ 选灰铸铁，因为其含碳量搞，有良好的吸震减震作用，并且机床床身一般结构简单，对精度要求不高，使用灰铸铁可 降低成本，提高生产效率。 5、 试述韧性断裂与脆性断裂的区别。为什么脆性断裂最危险？ 【P21】 答：韧性断裂是金属材料断裂前产生明显的宏观塑性变形的断裂，这种断裂有一个缓慢的撕裂过程，在裂纹扩展过程 中不断地消耗能量；而脆性断裂是突然发生的断裂， 断裂前基本上不发生塑性变形， 没有明显征兆，因而危害性很大。 6、 何谓拉伸断口三要素？影响宏观拉伸断口性态的因素有哪些？ 答：宏观断口呈杯锥形，由纤维区、放射区和剪切唇三个区域组成，即所谓的断口特征三要素。上述断口三区域的形 态、大小和相对位置，因试样形状、尺寸和金属材料的性能以及试验温度、加载速率和受力状态不同而变化。 7、 板材宏观脆性断口的主要特征是什么？如何寻找断裂源？ 断口平齐而光亮，常呈放射状或结晶状，板状矩形拉伸试样断口中的人字纹花样的放射方向也 与裂纹扩展方向平行，其尖端指向裂纹源。 第二章 金属在其他静载荷下的力学性能 一、解释下列名词： (1 )应力状态软性系数—— 材料或工件所承受的最大切应力T max 和最大正应力(T max 比值，即： (3)缺口敏感度一一缺口试样的抗拉强度 T bn 的与等截面尺寸光滑试样的抗拉强度 T b 的比值，称为缺口敏感度，即:【P47 P55】 max 1 3 max 2 1 0.5 2 3 【新书P39旧书P46】

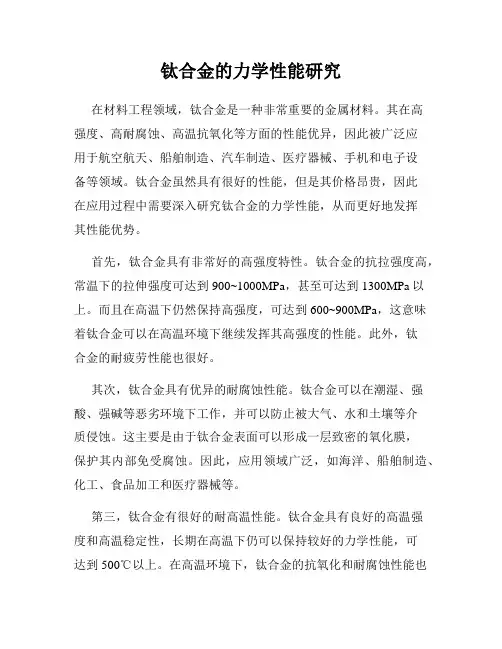

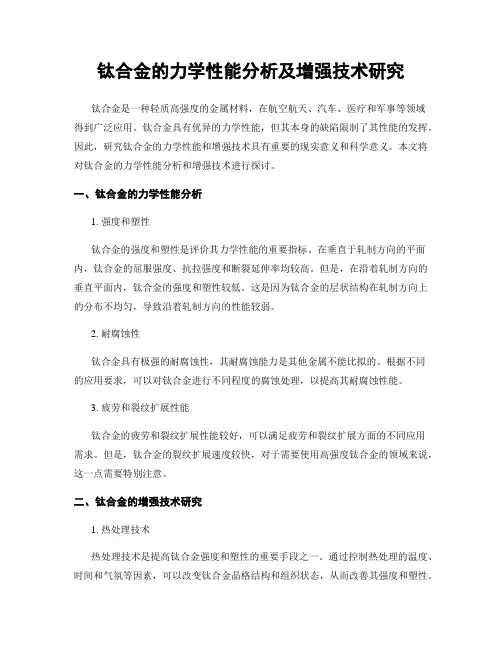

钛合金的特性及其应用,材料工程学论文,工学论文 ［摘要］综述了钛合金材料的应用及研究现状，着重介绍了钛及钛合金的主要特性，加工性能及其在航空航天、军事工业和汽车制造方面的应用，并在此基础上展望了钛合金的发展方向。 ［关键词］钛合金特性加工性能应用领域 Ti在地壳中的丰度为0.56%(质量分数，下同)，在所有按元素中居第9位，而在可作为结构材料的金属中居第4位，仅次于Al、Fe、Mg，其储量比常见金属Cu，Pb，Zn储量的总和还多。我国钛资源丰富，储量为世界第一。钛合金的密度小，比强度、比刚度高，抗腐蚀性能、高温力学性能、抗疲劳和蠕变性能都很好，具有优良的综合性能，是一种新型的、很有发展潜力和应用前景的结构材料。近年来，世界钛工业和钛材加工技术得到了飞速发展，海绵钛、变形钛合金和钛合金加工材的生产和消费都达到了很高的水平，在航空航天领域、舰艇及兵器等军品制造中的应用日益广泛，在汽车、化学和能源等行业也有着巨大的应用潜力。 一、钛及钛合金的特性 钛及钛合金具有许多优良特性，主要体现在如下几个方面： 1.强度高。钛合金具有很高的强度，其抗拉强度为686—1176MPa，而密度仅为钢的60%左右，所以比强度很高。 2.硬度较高。钛合金(退火态)的硬度HRC为32—38。 3.弹性模量低。钛合金(退火态)的弹性模量为1.078×10－1.176×10MPa，约为钢和不锈钢的一半。 4.高温和低温性能优良。在高温下，钛合金仍能保持良好的机械性能，其耐热
性远高于铝合金，且工作温度范围较宽，目前新型耐热钛合金的工作温度可达550—600℃；在低温下，钛合金的强度反而比在常温时增加，且具有良好的韧性，低温钛合金在－253℃时还能保持良好的韧性。 5.钛的抗腐蚀性强。钛在550℃以下的空气中，表面会迅速形成薄而致密的氧化钛膜，故在大气、海水、硝酸和硫酸等氧化性介质及强碱中，其耐蚀性优于大多数不锈钢。 二、钛及钛合金的加工性能 1.切削加工性能 钛合金强度高、硬度大，所以要求加工设备功率大，模具、刀具应有较高的强度和硬度。切削加工时，切屑与前刀面接触面积小，刀尖应力大。与45钢相比，钛合金的切削力虽然只有其2/3—3/4，可是切屑与前刀面的接触面积却更小(只有45钢的1/2—2/3)，所以刀具切削刃承受的应力反而更大，刀尖或切削刃容易磨损；钛合金摩擦因数大，而热导率低(分别仅为铁和铝的1/4和1/16)；刀具与切屑的接触长度短，切削热积聚于切削刃附近的小面积内而不易散发，这些因素使得钛合金的切削温度很高，造成刀具磨损加（转载自文章资源库https://www.doczj.com/doc/582814735.html,，请保留此标记。）快并影响加工质量。由于钛合金弹性模量低，切削加工时工件回弹大，容易造成刀具后刀面磨损的加剧和工件变形；钛合金高温时化学活性很高，容易与空气中的氢、氧等气体杂质发生化学反应，生成硬化层，同时进一步加剧了刀具的磨损；钛合金切削加工中，工件材料极易与刀具表面粘结，加上很高的切削温度，所以刀具易于产生扩散磨损和粘结磨损。 2.磨削加工性能 钛合金化学性质活泼、在高温下易与磨料亲和并粘附，堵塞砂轮，导致砂轮磨
高强钛合金的发展与应用 王鼎春 (宝钛集团有限公司，陕西宝鸡721014) 摘要:高强钛合金已成为钛合金发展和应用的主要方向之一。本文介绍了高强钛合金的发展与应用现状，着重分析了美国、俄罗斯高强钛合金的发展、现状及应用，探讨了高强钛合金的发展方向，最后对高强钛合金的发展趋势进行了展望。 关键词: 高强；钛合金；应用；发展 中图法分类号：TG146.2+3 文献标识码：A The development and application of high-strength titanium alloys Wang Dingchun (Baoti Group Ltd., Baoji 721014, China) Abstract:The history of development and application of high-strength titanium alloys were reviewed.with the emphases on the cases of the United States and Russia. The development trends of those alloys were discussed. Finally the future trends in high-strength research are proposed. Keywords: high-strength, titanium alloys, development, application 1 前言 钛及钛合金由于比强度高、耐蚀性好等特点，在承力结构材料方面得到了越来越广泛的应用。上世纪五十年代初，钛在飞机上获得成功地应用，虽然当时每架飞机的用钛量只占飞机结构重量1%，可是开拓了钛在宇航工业中应用的广阔前景。现在世界上各种高速飞行器（飞机、火箭等）都广泛的采用高强钛合金作为结构材料，尤其是在宇航结构件中应用越来越多，如战斗机的用钛比例已从最初的1%提高到现在的41%。目前高强钛合金[1~4]已成为钛合金发展和应用的主要方向之一。所谓高强钛合金是指经热处理后室温强度大于1100MPa的钛合金，它包括：热处理强化马氏体α+β型合金，近亚稳β型钛合金和亚稳β型钛合金三种类型，主要用来代替飞行器结构中常用的高强结构钢，可减轻结构重量的30~40%，这些合金如美国的Ti-4Al-3Mo-1V、Ti-62222S、Ti-1023、Ti-15V-3Cr-3Sn-3Al、β21S等合金；俄罗斯的BT14、BT15、BT16、BT22、BT23、BT35等合金；中国的TB2、TB3、TB5、TB6、TB8、Ti-62A、TC18、TC21、BTi-6554等合金。 2各国高强钛合金发展现状 单纯靠合金化强化的钛合金，其室温拉伸强度一般不超过1100MPa，如果需要更高强度的结构钛合金，则必须发展可热处理强化的钛合金。热处理强化钛合金，在保持所需塑性的情况下，有可能将室温拉伸强度提高到1500MPa。40余年来，钛合金的发展取得了巨大成就，抗拉强度从300~400MPa提高到1500MPa 左右，从而在航空工业上的应用迅速增加，广泛应用于各种飞机和发动机上，在F-22战斗机和V2500发动机上的的用量分别占到结构重量的41%和31%。可以说，钛合金在现代飞机上的应用，已经成为航空业发展的重要标志之一。 20世纪80年代以来，为满足飞机结构用钛的需求，高强钛合金获得了长足发展，其中对高强钛合金研究最广泛、生产量最大和应用量最多的应属美国和俄罗斯，已形成了各自发展且各具特色的局面。俄罗斯研究人员研究了[Mo]当量对钛合金拉伸强度的影响，如图1所示。从图中可以看出，退火钛合金的强度性能，随着钼当量增加到10~11%而提高，这时合金组织大致为相等数量的α和β相，然后强度下降。固溶时效钛合金的拉伸强度随着钼当量增加到12~14%而提高，然后下降。这种规律性是由以下情况决定的，当钼当量增加到临界浓度时，淬火时形成的亚稳定β相的数量增加，因此，为获得高强度钛合金，
