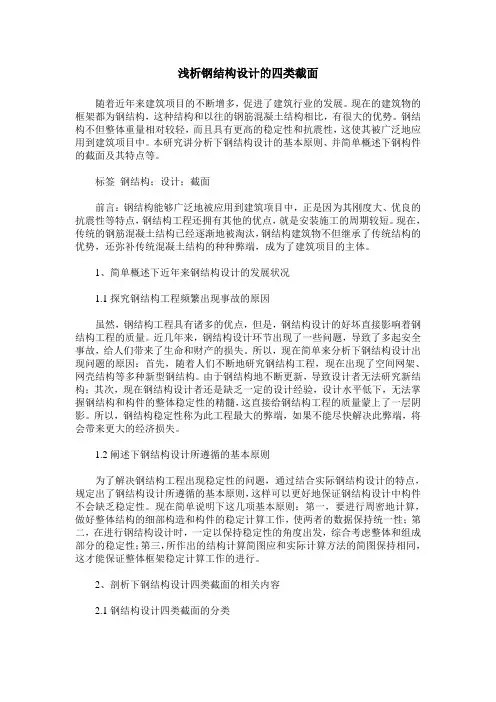

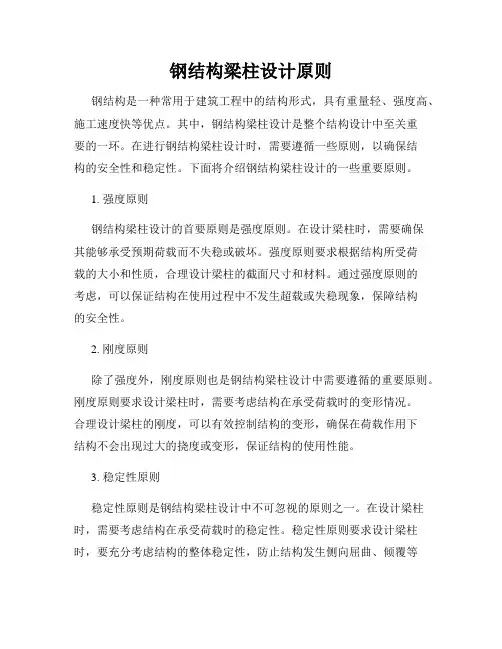

'.钢结构如何合理选择梁柱截面
简支梁按照L/12~L/18初估。
连续梁按照L/15~L/25初估。
截面高宽比取2~2.5比较经济。
基本上是靠经验来定的然后验算抗弯、抗剪、及稳定性等。
在一般的条件下（无特殊荷载要求），柱的截面按层高的1/12选。梁的截面按跨度的1/20~24选取！以上是纯粹经验公式，如果是正常荷载，计算下来也差不多！
抗弯，实际叫挠度，是衡量材料受力后的抵抗变形能力；
抗剪，实际叫剪切、冲击功等，是衡量材料韧性的一个指标；
抗拉，即抗拉强度，这个很容易理解，是衡量材料承受拉力的能力。
钢结构的稳定可分为结构整体的稳定和构件本身的稳定两种情况。
强度是指金属材料在使用过程中受到不同形式的外力(载荷)的作用，抵抗变形的能力。
应力是指材料在载荷作用下，在材料内部单位面积上所产生的内力。
强度分多种，屈服，抗拉，弯曲，剪切
通常说强度，一般是屈服+抗拉，比如钢Q235，屈服235MPa，抗拉强度会随着很多其他因素变化，最基本的是伸长率
这是三个机械性能的三个术语。抗弯，实际叫挠度，是衡量材料受力后的抵抗变形能力；抗剪，实际叫剪切、冲击功等，是衡量材料韧性的一个指标；抗拉，即抗拉强度，这个很容易理解，是衡量材料承受拉力的能力。在衡量这三个指标时，都有一个标准，也叫“试件”，分别放在不同的测试仪器上。抗弯，就是把标准试件两端放在一起上，在试件中间施加压力，当试件开始变形时，即为该材料的抗弯曲能力。抗剪能力也是把标准试件放到冲击功检验机器上，用重锤剪断试件，同时机器记录消耗的能量，这个能量值就是抗剪切的能力。抗拉也是把试件放在拉伸试验机上，拉伸机给试件施加拉力，直到该试件破断，此时记录拉力，这个数值就是抗拉强度。
钢结构的稳定可分为结构整体的稳定和构件本身的稳定两种情况。
结构整体的稳定，在结构的纵向，主要依靠结构的支撑系统来保证，如钢柱的柱间支撑，钢屋架的上、下弦水平支撑和垂直支撑等。计算时主要考虑支撑系统能可靠地传递结构纵向的水平荷载（风荷载、地震荷载、厂房吊车荷载等）。在结构的横向，主要依靠结构自身（框架或排架）的刚度来保证，计算时主要要考虑结构自身能可靠地传递结构横向的水平荷载。
构件本身的稳定主要由构件组成部份的自身刚度来保证。计算时要保证构件本身及其组成部份（杆件或板件）在荷载作用下不发生屈曲而丧失稳定（这种情况主要发生在受压或压弯构件上）。在实际计算中，一般是用稳定系数来限制钢材的设计强度。使构件中的最大应力不大于钢材的设计强度乘以稳定系数后的值。这样的公式在钢结构的受压和受弯的计算公式中均可见到。
稳定系数是个主要与构件的长细比（杆件）或高厚比（板件）有关的系数，控制了长细比和高厚比也就等于控制了构件的稳定。
所以说，构件本身的稳定因素主要是构件的计算长度和截面特性，包括平面内和平面外的两个方向。当然，还应该包括材料的强度和应力的大小。
d e f 钢结构的构件连接方式 钢结构的连接方法大体来看，有以下几种： 焊接——是使用最普遍的方法，该方法对几何形体适应性强，构造简单，省材省工，易于自动化，工效高；但是焊接属于热加工过程，对材质要求高，对于工人的技术水平要求也高，焊接程序严格，质量检验工作量大。 铆接——该方法传力可靠，韧性和塑性好，质量易于检查，抗动力荷载好；但是由于铆接时必须进行钢板的搭接，相对来讲费钢、费工。 普通螺栓连接——这种方式装卸便利，设备简单，工人易于操作；但是对于该方法，螺栓精度低时不宜受剪，螺栓精度高时加工和安装难度较大。 高强螺栓连接——此法加工方便，对结构削弱少，可拆换，能承受动力荷载，耐疲劳，塑性、韧性好摩擦面处理，安装工艺略为复杂，造价略高 射钉、自攻螺栓连接——较为灵活，安装方便，构件无须预先处理，适用于轻钢、薄板结构不能受较大集中力。 焊接连接 焊接是钢结构较为常见的连接方式，也是比较方便的连接方式，在众多的钢结构中，焊接是最为常见的一种。 根据焊接的形式，焊缝可以分为对接（平接）焊 缝、角焊缝、和顶接焊缝三大类。 对接焊缝 对接焊缝按受力与焊缝方向分直缝——作用力方 向与焊缝方向正交；斜缝——作用力方向与焊缝方向 斜交两类。从直观来看，直缝受拉，斜缝受拉与剪的同时作用。 对接焊缝在焊接上有以下处理形式： a ）直边缝：适合板厚t 10mm b ）单边V 形：适合板厚t ＝10～20mm c ）双边V 形：适合板厚t ＝10～20mm d ）U 形：适合板厚t > 20mm e ）K 形：适合板厚t > 20mm f ）X 形：适合板厚t > 20mm 对接焊缝的优点是用料经济、传力均匀、无明 显的应力集中1[1]，利于承受动力荷载；但也有缺点，需剖口，焊件长度要精确。 对接焊缝需要做以下构造处理：首先，在施焊过程中，起落弧处易有焊接缺陷，所以用引弧板；但采用引弧板施工复杂，除承受动力荷载外，一般不用，计算时将焊缝长度两端各减去5mm 。其次， 变厚度板对接，在板的一面或两面切成坡度不大于1：4的斜面，避 免应力集中。 另外，变宽度板对接，在板的一侧或两侧切成坡度不大于1：4 的斜边，避免应力集中。对于对接焊缝的强度，有引弧板的对接焊 缝在受压时与母材等强，但焊缝的抗拉强度与焊缝质量等级有关。 对接焊缝的应力分布认为与焊件原来的应力分布基本相同。计 算时，焊缝中最大应力（或折算应力）不能超过焊缝的强度设计值。 对接焊缝的计算包括：轴心受力的对接焊缝、斜向受力的对接焊缝、 钢梁的对接焊缝、牛腿与翼缘的对接焊缝。 a b c 斜缝 直缝
钢框架梁柱连接节点构造，图文并茂 2015-11-27 09:41 专业分类：建筑结构浏览数：23759 1. 梁与柱的连接 梁与柱刚性连接的构造，形式有三种。 （1）梁翼缘、腹板与柱均为全熔透焊接，即全焊接节点； （2）梁翼缘与柱全熔透焊接，梁腹板与柱螺栓连接，即栓焊混合节点； （3）梁翼缘、腹板与柱均为螺栓连接，即全栓接节点； 上图为三种梁柱刚性连接节点 梁与柱刚性连接的构造
（1）工字形梁与工字形柱或箱形柱刚性连接的细部构造: 上图为梁与柱刚性连接细部构造 （2）工字形柱和箱形柱通过带悬臂梁段与框架梁连接时，构造措施有两种：a、悬臂梁与梁栓焊混合节点；b、悬臂梁与梁全栓接节点。
上图为柱带悬臂梁段与梁连接
深化设计说明 1.深化设计的概念：钢结构深化设计也叫做二次设计，通俗说法就是钢结构解图或钢结构拆图。它以建筑设计和结构设计施工图为依据，向建筑施工制造加工单位提供用于加工和安装施工的图纸资料。简单的说，它就是要把工程中每根零件构件的详细信息，如零件构件的形状、数量、重量等尽可能完全的表达出来，将设计图纸进一步细化转化为工厂制作和工地安装用的图纸，使水平一般的工人能够看懂看明白，从而进行工厂加工、工地安装。 2.钢结构定义：由钢板、热轧型钢或冷加工成型的薄壁型钢以及钢索为主要材料建造的工程结构，如厂房、桥梁、设备护栏支撑架等，称为钢结构。 3.钢结构特点：（1）强度高、重量轻（2）材质均匀、塑性、韧性好（3）良好的加工性能和焊接性能（4）可重复使用（5）施工速度快（6）耐热性好（7）但是耐火性差，低温有冷脆倾向，耐腐蚀性也比较差。 4.常见钢结构的形式及其应用：门式刚架、网架、网壳、桁架、框架。 5.深化设计图：是用图样确切表示构件的结构几何形状、主零件次零件相对位置、尺寸大小和技术要求的技术文件。 6.图样：是由图形、符号、文字和数字等组成，是表达设计意图和制造要求以及交流经验的重要技术文件。 7. 深化设计图的内容： A.全套图纸的归档分类编号，构件、零部件的编号原则（详见附图），特殊加工要求，加工质量要求，施工放样的基本原则，材质的要求，储放和运输的条件等。 B.施工安装图：各个构件在整个建筑中的位置和安装方法，一般包括平面图和立面图，它主要用于指导工地安装施工，同时也是对各个构件的安装是否碰撞的一个放样检查。 C. 构件加工详图、零部件加工详图：零部件的切割、钻孔、刨边等的加工，构件的焊接组成加工，表面处理等。它是主要用于指导工厂制造加工的图纸和文件（狭义上的钢结构详图，即加工详图）。 D.材料清单：提供材料采购和预算的依据，以及加工的进度控制和管理。这类资料是加工管理的不可或缺的依据，加工单位可依据它进行加工组织计划、成本控制、进度管理等一系列的管理工作。 E.深化后的总体布置图：供建筑设计和结构设计工程师对深化设计图进行检查和审核。 F.深化后的焊接标准、节点详图：依据结构设计的数据成果，在行业和国家的规范指导下，考虑加工制造单位的技术设备实际状况，提供给设计者进行检查和审核，向加工制造者提供加工作业的依据。 以上共六类,其中A,E,F类可根据具体情况省略.C类因各国,各地,各企业,会有不同的要求。 8. 钢结构深化设计施工图与设计施工图的区别： （1）首先从深化设计施工图和设计施工图的直接的服务对象和目的来分析和界定：1）建筑设计师向客户提供符合其使用功能要求和其它特定需求的建筑设计施工图
《钢结构》网上辅导材料六 型钢梁和组合梁的设计 一、考虑腹板屈曲后强度的组合梁设计 腹板受压屈曲和受剪屈曲后都存在继续承载的能力，称为屈曲后强度。 承受静力荷载和间接承受动力荷载的组合梁，宜考虑腹板屈曲后强度，则腹板高厚比达到250时也不必设置纵向加劲肋。 1． 受剪腹板的极限承载力 腹板极限剪力设计值 V u 应按下列公式计算： 当8.0s ≤λ时 v w w u f t h V = （1a ） 当2.18.0s ≤<λ时 [])8.0(5.01v w w u --=s f t h V λ （1b ） 当2.1s >λ时 2.1v w w u /s f t h V λ= （1c ） 式中 λs ──用于腹板受剪计算时的通用高厚比。 2．受弯腹板的极限承载力 腹板高厚比较大而不设纵向加劲肋时，在弯矩作用下腹板的受压区可能屈曲。屈曲后的弯矩还可继续增大，但受压区的应力分布不再是线性的，其边缘应力达到y f 时即认为达到承载力的极限。 图1 受弯矩时腹板的有效宽度 假定腹板受压区有效高度为ρh c ，等分在h c 的两端，中部则扣去（1-ρ）h c 的高度，梁的中和轴也有下降。为计算简便，假定腹板受拉区与受压区同样扣去此高度，这样中和轴可不变动。 梁截面惯性矩为（忽略孔洞绕本身轴惯性矩）
w c x c w c x xe t h I h t h I I 32)1(2 1)2( )1(2ρρ--=--= （2） 梁截面模量折减系数为 x w c x xe x xe e I t h I I W W 2)1(13ρα--=== （3） 腹板受压区有效高度系数ρ按下列原则确定： 当85.0≤b λ时 ρ=1.0 （4a ） 当25.185.0≤b λ时 b b λλρ/)/2.01(-= （4 c ） 梁的抗弯承载力设计值为 f W M x e x eu αγ= （5） 以上式中的梁截面模量W x 和截面惯性矩I x 以及腹板受压区高度均按截面全部有效计算。 3．弯矩和剪力共同作用下梁的极限承载力 图2 弯矩与剪力相关曲线 梁腹板同时承受弯矩和剪力的共同作用，承载力采用弯矩M 和剪力V 的相关关系曲线 确定。 假定弯矩不超过翼缘所提供的弯矩f M 时，腹板不参与承担弯矩作用，即在f M M ≤
钢结构施工详图设计 施工详图设计是钢结构工程施工的第一道工序，也是至关重要的一步，详图设计的质量直接影响整个工程的施工质量。其工作是将原钢结构设计图翻样成可指导施工的详图。 1，施工详图设计基本原则： 1.1钢结构施工详图的编制必须符合《建筑结构可靠度设计统一标准》（GB 50068）、《钢结构设计规范》（GB 50017）、《钢结构工程施工质量验收规范》（GB 50205）、《钢结构焊接规范》（GB 50661）及其他现行规范、标准的规定。 1.2施工详图设计必须符合原设计图纸，根据设计单位提出的有关技术要求，对原设计不合理内容提出合理化建议，所做修改意见须经原设计单位书面认可后方可实施。 1.3钢结构施工详图设计单位出施工详图必须以便于制作、运输、安装和降低工程成本为原则。 1.4原设计单位要求详图设计单位补充设计的部分，如节点设计等，详图设计单位需出具该部分内容设计计算书或说明书，并通过原设计单位签字认可。 1.5钢结构施工详图为直接指导施工的技术文件，其内容必须简单易懂，尺寸标注清晰，且具有施工可操作性。 2，施工详图设计的内容： 2.1节点设计 详图设计时参照相应典型节点进行设计；若结构设计无明确要求时，同种形式的连接可以参照相应典型节点；若无典型节点的情况，应提出由原设计确定计算原则后由施工详图设计单位补充完成。 2.2施工详图设计 详图基本由图纸目录、相关说明、平面定位图、构件布置图、节点图、预埋件图、构件详图、零件图等几部分组成，其中还应包括材料统计表和汇总表（包括高强度螺栓、栓钉统计表）、标准做法图、索引图和图表编号等。 2.2.1施工详图上的尺寸应以mm为单位，标高单位为m,标高为相对标高。 2.2.2在设计图没有特别指明的情况下，高强度螺栓孔径按《钢结构高强度螺栓连接的设计、施工及验收规程》（JGJ82）选用。 2.3构件布置图 构件布置图主要提供构件数量位置及指导安装使用。施工详图中的构件布置图方位一定要与结构设计图中的平面图相一致。构件布置图主要由总平面图、纵向剖面图、横向剖面图组成。 2.4构件详图： 至少应包含以下内容： 2.4.1构件细部、质量表、材质、构件编号、焊接标记、连接细部和锁口等；螺栓统计表，螺栓标记、直径、长度、强度等级；栓钉统计表；
第六章钢结构深化设计方案 3.5钢结构深化设计流程 图3.5-1 钢结构深化设计流程 3.6 深化设计过程控制 3.6.1设计图的自审 本工程深化小组人员成立后，立即组织人员进行图纸会审，对图纸有疑问处提交设计单位确认；同时深化前，与土建、幕墙、机电等其他参建单位协调沟通，确保图纸准确性。图纸自审内容主要包括以下方面：
1、钢结构图纸的张数、编号与图纸目录是否相符； 2、施工图纸、施工图说明、设计总说明是否齐全、规定是否明确，三者有无矛盾； 3、建筑图和结构图是否对应; 4、平面图所标注坐标、绝对标高是否与总图相符； 5、图面上的尺寸、标高、预埋件的位置是否有误； 6、钢结构的构件截面、材质与材料表所列是否一致，各个节点是否有相应的节点图，节点表达是否清晰； 3.6.2工艺配合 深化设计时要综合考虑各构件制作、安装及焊接工艺，确保深化设计质量。 1、制作工艺 深化设计前，深化设计人员和工艺人员熟悉结构图纸，对图纸中信息进行整理，开展工艺评审，对重点部位的制作工艺进行分析，如特殊的板材、板幅要求、检测要求等予以明确，并提出相关建议。 2、安装工艺 深化前及深化设计过程中，深化设计人员要加强与现场安装人员的沟通，明确复杂节点的安装工艺、典型结构的施工工艺及单元划分等，保证各钢构件的分段能满足运输尺寸及吊重等方面的要求。 3、焊接工艺 深化设计前，必须确定焊接工艺： 1）根据工程设计文件对焊接提出质量要求，包括母材的材质、焊接材料的材质，焊接节点构造，焊缝坡口形式，焊缝强度等级等。同时根据焊缝坡口形式及尺寸，确定焊接方法。 2）针对本工程复杂节点、截面，深化前深化人员应明确节点焊接顺序，对于焊接应力集中区域，进行优化。 3）建模 采用xsteel软件进行深化设计是一个多人同时操作的过程，可能因为某一人随意更改模型或两人修改同一构件而导致冲突，造成工作出现错误，因此深化设计建模组的协调、配合至关重要；同时每个划分区域的对接工作也要重点控制。
