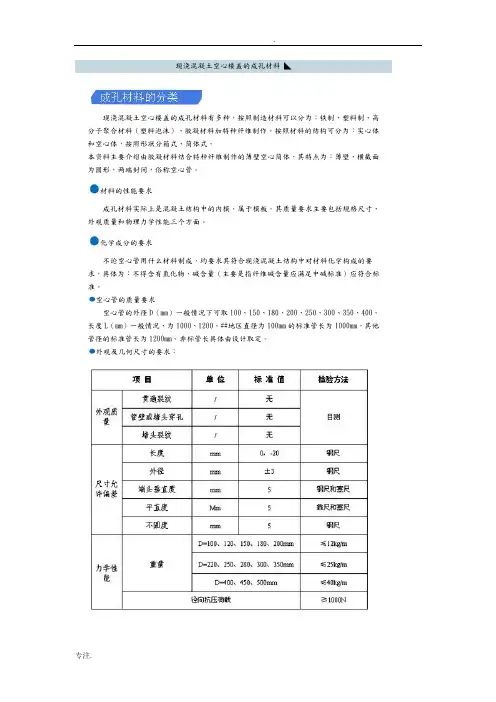

现浇混凝土空心楼盖的成孔材料◣
现浇混凝土空心楼盖的成孔材料有多种，按照制造材料可以分为：铁制、塑料制、高分子聚合材料（塑料泡沫）、胶凝材料加特种纤维制作。按照材料的结构可分为：实心体和空心体，按照形状分箱式、筒体式。
本资料主要介绍由胶凝材料结合特种纤维制作的薄壁空心筒体，其特点为：薄壁、横截面为圆形，两端封闭，俗称空心管。
材料的性能要求
成孔材料实际上是混凝土结构中的内模，属于模板。其质量要求主要包括规格尺寸、外观质量和物理力学性能三个方面。
化学成分的要求
不论空心管用什么材料制成，均要求其符合现浇混凝土结构中对材料化学构成的要求，具体为：不得含有氯化物，碱含量（主要是指纤维碱含量应满足中碱标准）应符合标准。
空心管的质量要求
空心管的外径D（mm）一般情况下可取100、150、180、200、250、300、350、400。长度L（mm）一般情况、为1000、1200。江苏地区直径为100mm的标准管长为1000mm，其他管径的标准管长为1200mm。非标管长具体由设计取定。
外观及几何尺寸的要求：
空心管在板中的几何位置◣
d-----板厚不宜小于200mm
a-----管头与管头之间的肋宽
b----管壁与管壁之间的肋宽与空心管外径的比值不宜小于0.2
常规几何位置要求
*如为单向板结构则a=0。
*人防空心板一般情况下c1+c2≥200mm，如板上有覆土时c1+c2≥150。
施工及验收◣
空心管进场后应组织对空心管材料的验收工作。按照规程要求，空心管进场时，应按照同一生产厂、同一材料、同一生产工艺、同一规格，且连续进场不超过5000件作为一个检验批，检查出厂合格证、并进行取样。每检验批应随机抽取20件进行尺寸偏差检查（合格率不小于80%，且没有严重偏差判为合格），检验合格后从中随机抽取3件进行重量和力学检验。
如果连续3批一次性检验合格时，改为每10000件作为一个检验批次。
空心管的安装，实际上就是采取措施保证空心管在板的几何位置，并保证空心管在其他工种施工过程产生的影响下，这些措施仍然有效。我们所采取的措施应有效、方便易行、具有良好的经济性。
