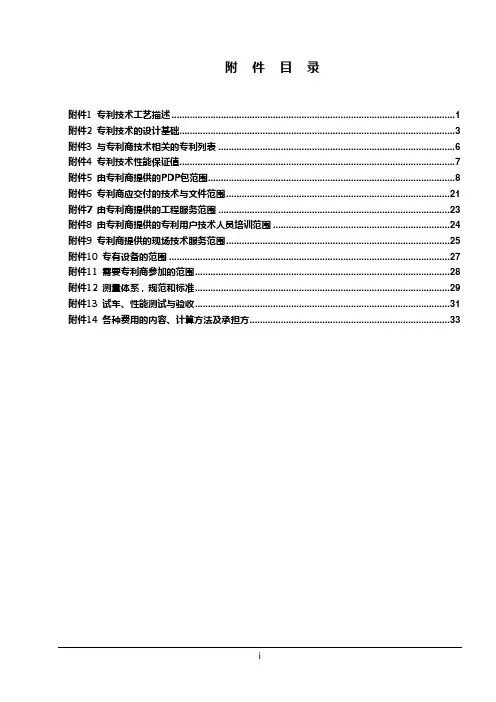

附件目录
附件1专利技术工艺描述 (1)
附件2专利技术的设计基础 (3)
附件3与专利商技术相关的专利列表 (13)
附件4专利技术性能保证值 (14)
附件5由专利商提供的PDP包范围 (16)
附件6专利商应交付的技术与文件范围 (29)
附件7由专利商提供的工程服务范围 (31)
附件8由专利商提供的专利用户技术人员培训范围 (32)
附件9专利商提供的现场技术服务范围 (33)
附件10专有设备的范围 (35)
附件11需要专利商参加的范围 (36)
附件12测量体系，规范和标准 (37)
附件13试车、性能测试与验收 (39)
附件14各种费用的内容、计算方法及承担方 (41)
附件1专利技术工艺描述
该部分内容为体现专利商技术先进性方面的重要内容，需要在报价文件中体现，包括但不限于以下内容：
1.1综述
说明设计原则、设计能力、技术特点、技术先进性、装置操作弹性、标准设备的设计余量、装置在线率及维护时间。
1.2工艺描述
对工艺流程进行简要叙述
1.3工艺流程图
提供初步的带工艺参数和热负荷的工艺流程图
1.4物料平衡
提供初步的物料平衡表、初步的蒸汽平衡图
1.5废物排放
提供废物排放表，包括指标、排放量、排放频率
1.6公用工程和化学品消耗
提供各种公用工程及化学品（包括催化剂）的指标及消耗表
1.7设备清单
工艺设备需要列出主要规格、公用工程设备列出清单、成套包设备列出基本要求及设计能力。
1.8关键设备范围
列出关键设备范围、对关键设备给予说明、提出分交建议、推荐供货商及供货周期
1.9占地面积
提供建议的总布置图及各单元占地面积
1.10操作人员
提供推荐的操作人员数量
1.11参考清单
列出专利商在同类装置的业绩表、关键设备供货商的业绩表。
附件2专利技术的设计基础
2.1原料气规格
2.2建设地区气象条件
2.3装置界区内的公用工程
2.3.1电
2.3.2循环冷却水
2.3.3循环水质条件
2.3.4蒸汽
2.3.5锅炉过热器出口蒸汽品质
2.3.6仪表空气及工厂
2.3.7脱盐水(DW)
2.3.8锅炉给水(BFW)
2.3.9氮气(N2)
2.4计量单位及语言
2.4.1单位
所有计量单位均应为国际单位制（SI），除了用于表示管道及设备管口的“inch”（英寸）。
2.4.2语言
所以项目文档、图纸、信件、指南、规格书、手册等均应使用英文或中文。
附件3与专利商技术相关的专利列表
对权利许可费，请说明卖方有权转让的权利性质（专利或专有技术），说明专利使用、授权的限制及排他性要求。关于专利技术，请详细列出所采用的专利号、专利名称、批准日期、有效期、申请地域等。
附件4专利技术性能保证值
附件5由专利商提供的PDP包范围
5.1介绍
工艺设计包(PDP)应包括充分的工艺和机械设计数据以完成基础工程设计(FEED)，同时跟进详细工程设计，采购，施工（EPC），装置的试运行以及将来装置的运行。
项目管理承包商/基础设计承包商将对工艺设计包的编制进行监督。在开工会之前或期间，工艺设计包应根据项目管理承包商/基础设计承包商建议的规范和标准来准备，最终遵循的规范和标准由各方协商确定。提交文件编制过程中所采用的软件/版本也将在开工会之前或期间由各方协商确定。
工艺设计包应包括基于设计基础完整热平衡和物料平衡，一个是最低负荷方案，一个是最高负荷方案，另一个是100％设计容量的正常操作方案，所有这些方案都采用专利用户在开工会之前或期间定义的进料。
5.2设计基础
对于每一套装置的设计基础由业主、工程承包商确定，并且专利商的工程设计将以此为基准。作为工艺设计包的一部分该基准至少包括以下信息。
a.装置的功能和范围
b.原料来源和规格
c.目的产品和规格
d.设计准则和要求
e.界区条件
f.公用工程规格
g.环保和卫生要求
h.安全要求
i.规范和标准
j.厂址和设施
k.当地气象条件
l.计量单位
m.画图标准和电脑软件/版本
5.3工艺定义
5.3.1工艺描述
为清楚理解装置的操作，随流程图一起提供有效而详尽的工艺说明，包括正常操作下的不同状态，也包括化学反应的描述、开停工及催化剂的处理。
5.3.2工艺流程图
工艺流程图(PFD)将展示装置的功能，所有的工艺物流，工艺设备(包括备用设备)，主要的公用工程物流和工艺控制原理，至少以下信息要展示在图上：
a.工艺流程图包括所有的开工、正常操作、非正常条件和停工等操作模式下的生产线
b.所有设备编号、名称和设计条件
c.所有关于开工、正常操作、非正常条件及停工状态时所必须的主要控制回路和仪表
d.塔，容器和反应器的简图，表明塔盘数，填料，内部构件，主要开口，原料和产品
的开口位置
e.换热器类型
f.换热器管程和壳程的配置
g.泵，压缩机的类型
h.工艺设计进料的正常操作条件，包括主要工艺物流的温度和压力（运行初期&运行
末期）
i.与热平衡和物料平衡相对应的工艺物流的数量
j.进入界区的物流来源以及送出界区的物流目的地
k.伴热的范围(如果需要)
l.清楚标明对于完成基础工程设计和详细工程设计所需的特别要求
5.3.3公用工程流程图
公用工程流程图(UFD)应表明公用工程的功能要求，所有的公用工程物流，公用工程设备，和工艺控制原理。应该提供和PFD中一样的资料
5.3.4总的装置平衡和产品性能
对于每一个工艺设计方案都应提供总的装置平衡。总的平衡应包括所有进出装置的物流。它还应包括所有相关产品的性能清单.
5.3.5热平衡和物料平衡
每一个工艺设计都应提供热平衡和物料平衡表，该表应显示如下内容：
a.物流编号
b.流体的名称和相态
c.总物流质量流量
d.正常的操作温度
e.正常的操作压力
