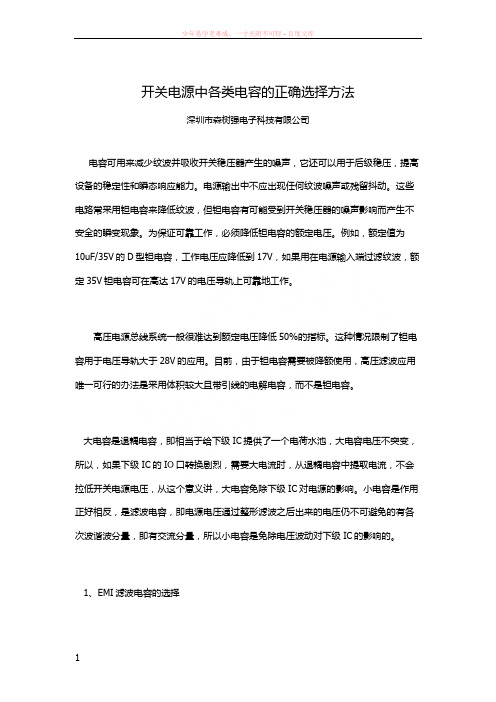

开关电源中各类电容的正确选择方法
深圳市森树强电子科技有限公司
电容可用来减少纹波并吸收开关稳压器产生的噪声，它还可以用于后级稳压，提高设备的稳定性和瞬态响应能力。电源输出中不应出现任何纹波噪声或残留抖动。这些电路常采用钽电容来降低纹波，但钽电容有可能受到开关稳压器的噪声影响而产生不安全的瞬变现象。为保证可靠工作，必须降低钽电容的额定电压。例如，额定值为10uF/35V的D型钽电容，工作电压应降低到17V，如果用在电源输入端过滤纹波，额定35V钽电容可在高达17V的电压导轨上可靠地工作。
高压电源总线系统一般很难达到额定电压降低50%的指标。这种情况限制了钽电容用于电压导轨大于28V的应用。目前，由于钽电容需要被降额使用，高压滤波应用唯一可行的办法是采用体积较大且带引线的电解电容，而不是钽电容。
大电容是退耦电容，即相当于给下级IC提供了一个电荷水池，大电容电压不突变，所以，如果下级IC的IO口转换剧烈，需要大电流时，从退耦电容中提取电流，不会拉低开关电源电压，从这个意义讲，大电容免除下级IC对电源的影响。小电容是作用正好相反，是滤波电容，即电源电压通过整形滤波之后出来的电压仍不可避免的有各次波谐波分量，即有交流分量，所以小电容是免除电压波动对下级IC的影响的。
1、EMI滤波电容的选择
能滤除电网线之间的串模干扰的电容器，称作“X电容”（一般选择X2，常用容量范围是1nF~1uF，并联在电网之间）能滤除由一次绕组、二次绕组耦合电容产生的共模干扰电容器，称作“Y 电容”，一端接一次侧直流高压，另一端接二次侧公共端（用于滤除10~200MHz 频段的高频干扰，因此需要用短引线连接，常用容量范围是1~2.2nF 耐压值一般不低于1.5kV）
2、旁路电容和去耦电容
去耦电容在集成电路的电源和地之间有两个作用：
2.1、旁路掉该器件的高频噪声。
（数字电路中典型的去耦电容值是0.1uF，最好不用电解电容，去耦电容的选用经验算法：C=1/F,即10MHz 取0.1uF，100MHz 取0.01uF）
在电子电路中，旁路电容和去耦电容都是起到抗干扰的作用，因为电容处的位置不一样，称呼也就不一样了。对于同一个电路来说，旁路电容就是把输入信号的高频噪声作为滤除对象，把前级携带的高频杂波滤除；而去耦电容也称退偶电容，就是把输出信号的干扰作为滤除对象。总之一句话，旁路，退偶，都是作用于高频干扰。所以电容值要取小。具体要根据实验结果来定。
2.2、作为集成电路的蓄能电容。
3、输入输出滤波电容器的选择
3.1、输出滤波电容器的选择
3.1.1、为减小输出噪声，可以在电解电容器上再并一只0.01~0.1uF的小电容。
3.1.2、可以将几只相同容量的电解电容器并联使用，以降低等效串联电阻。
（电解电容的使用寿命与纹波电流，环境温度有关，纹波电流越大，环境温度越高，使用寿命就越短）设计时要注意。
3.1.3、输出滤波电容器的耐压值一般留出1.2~1.5倍的余量（为了更安全可靠可以选择2 倍）。
3.1.4、输出滤波电容器的容量可按照1000uF/A来选择。
3.2、输入滤波电容器的选择
以引脚的形式分，有径向引线，轴向引线，一般选择径向引线的电容，并在安装时应尽量减小引线长度。（电解电容剂型不得接反；耐压值选择为实际工作值的1.2~1.5倍）
3.3、输入滤波电容器容量的选择
当交流电压u=85~265V时，经验选择k=（2~3）uF/W
当交流电压u=230V(+-15%)时，k=1uF/W
（k为每单位输出功率（W）所需输入滤波电容器容量（uF）的比例系数
开关电源一次滤波大电解电容 开关电源决定一次侧滤波电容，主要影响电源的性能参数为输出低频交流纹波与保持时间. 滤波电容越大，电容器上的Vin(min)越高，可以输出较大功率的电源，但相对价格也提高了。 输入电解电容计算方法(举例说明)： 1.因输出电压12V 输出电流2A, 故输出功率：Pout=Vo*Io=1 2.0V*2A=24W 。 2.设定变压器的转换效率约为80%，则输出功率为24W 的电源其输入功率：Pin=Pout/效率=W W 30% 8024=. 3.因输入最小交流电压为90VAC ，则其直流输出电压为： Vin=90*2=127Vdc 故负载直流电流为：I=Vin Pin =A Vac W 236.012730= (若电源的等级要求较高时, 可考虑如下参数进行推算; 因输入最小交流电压为90VAC ，则其最低输出直流电压为： Vin(min)=90*2-30(直流纹波电压)=97Vdc ，故最大负载直流电流为：I MAX =(min)Vin Pin =A Vac W 309.09730=) 4.设计允许30V PP 的直流纹波电压V ?，并且电容要维持电压的时间为半周期t （即半周期的工频率交流电压在约是8ms ，T=f 1=60 1=0.0167S=16.7 ms ）则：C=uF V t I 9.6230 10*8*236.0*3 ==?- 62uH 在常用电容47-82uH 之间，因考虑成本问题。 故实际选择电容量47uF. 5.因最大输入交流电压为264Vac ，则最高直流电压为:V=264*2=373VDC. 实际选用通用型耐压400Vdc 的电解电容,此电压等级,电容有95%的裕度. 6.电容器的承受的纹波电流值决定电容器的温升,进而决定电容器的寿命.(电容器的最大纹波电流值与其体积,材质有关.体积越大散热越好耐受纹波电流值越高)故在选用电容器要考虑实际纹波电流值＜电容器的最大纹波电流值. 7.开关源元器件温升一般较高,通常选用105℃电容器,在特殊情况无法克服温升时可选用125℃电容器. 故选用47uF,400v, 105℃电解电容器可以满足要求(在实际使用时还考虑安装机构尺寸,体种大小,散热环境好坏等)
滤波电容起平滑电压的作用；容值大小与输入桥式整流的输入电压无关；一般是越大越好。但要明白它取值的原理：滤波电容的取值与后级电路的突变电流有关。 打个比方：电容就好比一个水桶，输入往这个水桶中倒水，输出（后级电路）从这个水桶中抽水。如果恒定的抽水，只要倒入的水量大于抽水量，那么水桶将永远是满的，所以这个水桶可以不需要（当然这是理想情况）。假如某时刻需要抽出大量的水，大于输入的量，你会怎么办？ 你可以准备一个较大的水桶，在这个时刻到来之前，将这个水桶的水灌满；等到了抽水的时刻，水桶中已经有足够的水抽取，就不会出现缺水的情况。 滤波电容就好比这个较大的水桶! 至于它的具体值，你将后级电路的突变电流与电容充、放电系数联系起来考虑，相信你能领悟出合适的计算方法。 滤波电容的作用和大小是怎样的? 一般情况下，电解电容的作用是过滤掉电流中的低频信号，但即使是低频信号，其频率也分为了好几个数量级。因此为了适合在不同频率下使用，电解电容也分为高频电容和低频电容（这里的高频是相对而言）。 低频滤波电容主要用于市电滤波或变压器整流后的滤波，其工作频率与市电一致为50Hz；而高频滤波电容主要工作在开关电源整流后的滤波，其工作频率为几千Hz到几万Hz。当我们将低频滤波电容用于高频电路时，由于低频滤波电容高频特性不好，它在高频充放电时内阻较大，等效电感较高。因此在使用中会因电解液的频繁极化而产生较大的热量。而较高的温度将使电容内部的电解液气化，电容内压力升高，最终导致电容的鼓包和爆裂 滤波电容在电路中作用 滤波电容用在电源整流电路中，用来滤除交流成分。使输出的直流更平滑。 去耦电容用在放大电路中不需要交流的地方，用来消除自激，使放大器稳定工作。 旁路电容用在有电阻连接时，接在电阻两端使交流信号顺利通过。 容的容抗为1/ωC欧姆（类似电阻，如果是非电类大学以上学历就把它当作电容器的电阻看吧），ω为角频率，ω=2πf，f为频率。容抗与自身容量C和频率ω（或者说f）有关，当C一定时，频率越高，容抗越小，对电流的阻碍作用就越小；频率越低，容抗越大。……人们所说的“电容通高频阻低频，通交流阻直流”是在不同情况下说的，也可以说是在不同容量C的情况下说的，都是正确的。 到此就不必再多说了吧，分析1/ωC就行了。 电路中的电容滤波问题解析
电容器损坏在开关电源中的故障现象与维修 摘要本文主要是针对电容的作用、电容器损坏在开关电源出现的常见故障进行分析及维修方法。电容在开关电源中主要的作用是：滤波、旁路、去藕、储能等，其中起滤波与储能作用的电容最容易出故障，而且不容易判别电容器件质量的好与坏，维修不便，给我们的日常生活和生产带来诸多不便。因此本文就从这些角度出发，通过分析电容器的作用、故障产生的原因以及如何排除故障，进行阐述，希望对我们的日常生活和生产有所帮助。 关键词开关电源；电容；故障现象；维修方法 中图分类号TK94 文献标识码 A 文章编号1673-9671-(2012)071-0178-02 目前，开关电源已逐渐进入我们的日常生活和生产中，它以节能，环保，性价比高等优点，很快取代了以往传统的那种既笨重效率又低的“线性电源”，很快被人们所接受。而电容器在开关电源中是最重要且最容易产生故障的元器件之一，而且故障现象不容易判别，使维修较为困难。本文就针对电容器在开关电源中的作用阐述其原理，常见故障分析以及维修方法。 1 电容在开关电源中的作用 1.1 滤波 滤波是电容的作用中很重要的一部分。几乎所有的电源电路中都会用到。滤波电容好比“水池”，将电能转变成池中的水并能将水还原成电能。从理论上（即假设电容为纯电容）说，电容越大，阻抗越小，通过的频率也越高。但实际上大于1 uF的电容大多为电解电容，有很大的电感成份，所以频率高后反而阻抗会增大。有时会看到有一个电容量较大电解电容并联了一个小电容，这时大电容通低频，小电容通高频。电容的作用就是通高阻低，通高频阻低频。电容越大低频越容易通过，电容越大高频越容易通过。具体用在滤波中，大电容（1000 uF）滤低频，小电容（20 pF）滤高频。 1.2 旁路 旁路电容是为本地器件提供能量的储能器件，它能使稳压器的输出均匀化，降低负载需求。就像小型可充电电池一样，旁路电容能够被充电，并向器件进行放电。为尽量减少阻抗，旁路电容要尽量靠近负载器件的供电电源管脚和地管脚。这能够很好地防止输入值过大而导致的地电位抬高和噪声。 1.3 去藕 从电路来说，总是可以区分为驱动的源和被驱动的负载。如果负载电容比较大，驱动电路要把电容充电、放电，才能完成信号的跳变，在上升沿比较陡峭的时候，电流比较大，这样驱动的电流就会吸收很大的电源电流，由于电路中的电感，电阻（特别是芯片管脚上的电感，会产生反弹），这种电流相对于正常情况来说实际上就是一种噪声，会影响前级的正常工作，这就是耦合作用。 1.4 储能 储能型电容器通过整流器收集电荷，并将存储的能量通过变换器引线传送至电源的输出端。电压额定值为40～450VDC、电容值在220～150000 uF之间的铝电解电容器（如EPCOS公司的B43504或B43505）是较为常用的。根据不同的电源要求，器件有时会采用串联、并联或其组合的形式，对于功率级超过10 KW 的电源，通常采用体积较大的罐形螺旋端子电容器。
开关电源的冲击电流控制方法 开关电源的输入一般有滤波器来减小电源反馈到输入的纹波，输入滤波器一般有电容和电感组成∏形滤波器，图1. 和图2. 分别为典型的AC/DC电源输入电路和DC/DC电源输入电路。 由于电容器在瞬态时可以看成是短路的，当开关电源上电时，会产生非常大的冲击电流，冲击电流的幅度要比稳态工作电流大很多，如对冲击电流不加以限制，不但会烧坏保险丝，烧毁接插件，还会由于共同输入阻抗而干扰附近的电器设备。
图3.通信系统的最大冲击电流限值（AC/DC电源） 图4.通信系统在标称输入电压和最大输出负载时的冲击电流限值（DC/DC电源） 欧洲电信标准协会(the European Telecommunications Standards Institute)对用于通信系统的开关电源的冲击电流大小做了规定，图3为通信系统用AC/DC电源供电时的最大冲击电流限值[4]，图4为通信系统在DC/DC电源供电，标称输入电压和最大输出负载时的最大冲击电流限值[5]。图中It为冲击电流的瞬态值，Im为稳态工作电流。 冲击电流的大小由很多因素决定，如输入电压大小，输入电线阻抗，电源内部输入电感及等效阻抗，输入电容等效串连阻抗等。这些参数根据不同的电源系统和布局不同而不同，很难进行估算，最精确的方法是在实际应用中测量冲击电流的大小。在测量冲击电流时，不能因引入传感器而改变冲击电流的大小，推荐用的传感器为霍尔传感器。
2. AC/DC开关电源的冲击电流限制方法 2.1 串连电阻法 对于小功率开关电源，可以用象图5的串连电阻法。如果电阻选得大，冲击电流就小，但在电阻上的功耗就大，所以必须选择折衷的电阻值，使冲击电流和电阻上的功耗都在允许的范围之内。 图5. 串连电阻法冲击电流控制电路（适用于桥式整流和倍压电路，其冲击电流相同）串连在电路上的电阻必须能承受在开机时的高电压和大电流，大额定电流的电阻在这种应用中比较适合，常用的为线绕电阻，但在高湿度的环境下，则不要用线绕电阻。因线绕电阻在高湿度环境下，瞬态热应力和绕线的膨胀会降低保护层的作用，会因湿气入侵而引起电阻损坏。 图5所示为冲击电流限制电阻的通常位置，对于110V、220V双电压输入电路，应该在R1和R2位置放两个电阻，这样在110V输入连接线连接时和220V输入连接线断开时的冲击电流一样大。对于单输入电压电路，应该在R3位置放电阻。 2.2 热敏电阻法 在小功率开关电源中，负温度系数热敏电阻（NTC）常用在图5中R1，R2，R3位置。在开关电源第一次启动时，NTC的电阻值很大，可限制冲击电流，随着NTC的自身发热，其电阻值变小，使其在工作状态时的功耗减小。 用热敏电阻法也由缺点，当第一次启动后，热敏电阻要过一会儿才到达其工作状态电阻值，如果这时的输入电压在电源可以工作的最小值附近，刚启动时由于热敏电阻阻值还较大，它的压降较大，电源就可能工作在打嗝状态。另外，当开关电源关掉后，热敏电阻需要一段冷却时间来将阻值升高到常温态以备下一次启动，冷却时间根据器件、安装方式、环境温度的不同而不同，一般为1分钟。如果开关电源关掉后马上开启，热敏电阻还没有变冷，这时对冲击电流失去限制作用，这就是在使用这种方法控制冲击电流的电源不允许在关掉后马上开启的原因。
电感的阻抗与频率成正比,电容的阻抗与频率成反比.所以,电感可以阻扼高频通过,电容可以阻扼低频通过.二者适当组合,就可过滤各种频率信号.如在整流电路中,将电容并在负载上或将电感串联在负载上,可滤去交流纹波.。电容滤波属电压滤波，是直接储存脉动电压来平滑输出电压，输出电压高，接近交流电压峰值；适用于小电流，电流越小滤波效果越好。电感滤波属电流滤波，是靠通过电流产生电磁感应来平滑输出电流，输出电压低，低于交流电压有效值；适用于大电流，电流越大滤波效果越好。电容和电感的很多特性是恰恰相反的。 一般情况下，电解电容的作用是过滤掉电流中的低频信号，但即使是低频信号，其频率也分为了好几个数量级。因此为了适合在不同频率下使用，电解电容也分为高频电容和低频电容（这里的高频是相对而言）。 低频滤波电容主要用于市电滤波或变压器整流后的滤波，其工作频率与市电一致为50Hz；而高频滤波电容主要工作在开关电源整流后的滤波，其工作频率为几千Hz到几万Hz。当我们将低频滤波电容用于高频电路时，由于低频滤波电容高频特性不好，它在高频充放电时内阻较大，等效电感较高。因此在使用中会因电解液的频繁极化而产生较大的热量。而较高的温度将使电容内部的电解液气化，电容内压力升高，最终导致电容的鼓包和爆裂。 电源滤波电容的大小，平时做设计，前级用4.7u,用于滤低频，二级用0.1u，用于滤高频，4.7uF的电容作用是减小输出脉动和低频干扰，0.1uF的电容应该是减小由于负载电流瞬时变化引起的高频干扰。一般前面那个越大越好，两个电容值相差大概100倍左右。电源滤波，开关电源，要看你的ESR(电容的等效串联电阻)有多大，而高频电容的选择最好在其自谐振频率上。大电容是防止浪涌，机理就好比大水库防洪能力更强一样；小电容滤高频干扰，任何器件都可以等效成一个电阻、电感、电容的串并联电路，也就有了自谐振，只有在这个自谐振频率上，等效电阻最小，所以滤波最好！ 电容的等效模型为一电感Ｌ，一电阻Ｒ和电容Ｃ的串联， 电感Ｌ为电容引线所至，电阻Ｒ代表电容的有功功率损耗，电容Ｃ． 因而可等效为串联ＬＣ回路求其谐振频率，串联谐振的条件为WL=1/WC,W=2*PI*f,从而得到此式子f=1/(2pi*LC)．，串联ＬＣ回路中心频率处电抗最小表现为纯电阻，所以中心频率处起到滤波效果．引线电感的大小因其粗细长短而不同，接地电容的电感一般是１ＭＭ为10nＨ左右，取决于需要接地的频率。 采用电容滤波设计需要考虑参数： ESR ESL 耐压值 谐振频率
开关电源常见故障及维修方法： 1.保险烧或炸 主要检查300V上的大滤波电容、整流桥各二极管及开关管等部位，抗干扰电路出问题也会导致保险烧、发黑。需要注意的是：因开关管击穿导致保险烧一般会把电流检测电阻和电源控制芯片烧坏。负温度系数热敏电阻也很容易和保险一起被烧坏。 2.无输出，保险管正常 这种现象说明开关电源未工作或进入了保护状态。首先要测量电源控制芯片的启动脚是否有启动电压，若无启动电压或者启动电压太低，则要检查启动电阻和启动脚外接的元件是否漏电，此时如电源控制芯片正常，则经上述检查可以迅速查到故障。若有启动电压，则测量控制芯片的输出端在开机瞬间是否有高、低电平的跳变，若无跳变，说明控制芯片坏、外围振荡电路元件或保护电路有问题，可先代换控制芯片，再检查外围元件;若有跳变，一般为开关管不良或损坏。 3.有输出电压，但输出电压过高 这种故障一般来自于稳压取样和稳压控制电路。在直流输出、取样电阻、误差取样放大器如TL431、光耦、电源控制芯片等电路共同构成一个闭合的控制环路，任何一处出问题就会导致输出电压升高。 4.输出电压过低 除稳压控制电路会引起输出电压低，还有下面一些原因也会引起输出电压低： a.开关电源负载有短路故障（特别是DC/DC变换器短路或性能不良等），此时，应该 断开开关电源电路的所有负载，以区分是开关电源电路还是负载电路有故障。若断 开负载电路电压输出正常，说明是负载过重;或仍不正常说明开关电源电路有故障。 b.输出电压端整流二极管、滤波电容失效等，可以通过代换法进行判断。 c.开关管的性能下降，必然导致开关管不能正常导通，使电源的内阻增加，带负载能 力下降。 d.开关变压器不良，不但造成输出电压下降，还会造成开关管激励不足从而屡损开关 管 e.300V滤波电容不良，造成电源带负载能力差，一接负载输出电压便会下降。
简介 旁路电容常见于电子设备的每个工作部分。大多数工程师都知道要对系统、电路甚至每个芯片进行旁路。很多时候我们选择旁路电容是根据过往的设计经验而没有针对具体电路进行优化。本应用指南旨在对看似简单的旁路电容的设计思路进行探讨。在分析为什么要使用旁路电容之后，我们会介绍有关电容基础知识、等效电路、电介质所用材料和电容类型。 接下来对旁路电容的主要功能和使用场合进行区分。与仅工作在高频的电路不同，会产生大尖峰电流的电路有不同的旁路需求。另外还会讨论一些有针对性的问题，如,运用多个旁路电容以及电路板布局的重要性。 最后，我们给出了四个具体的示例。这四个例子涉及了高、低电流和高、低频率。 为什么要使用旁路电容 非常常见（和相当令人痛心）的是用面包板搭建一个理想配置电路时，经常会遇到电路运行不稳定或者根本就不能运行的情况（见图1）。来自电源、内部IC 电路或邻近IC 的噪声可能被耦合进电路。连接导线和电路连接起到了天线的作用而电源电压产生变化，电流随之不稳定。 图2所示为通过示波器所观察到的电源引脚上的信号波形。 . 图2. 示波器所观察到的同相放大器直流电源引脚的波形 我们可以看到，直流电压附近有很多高频噪音(约10mV P-P ) 。此外，还有之前提到的幅度超出50mVr 的周期性电压脉冲。因假定电源为稳定值（恒定为直流电压），那么任何干扰都将被直接耦合到电路并可能因此导致电路不稳定。 电源的第一道抗噪防线是旁路电容。通过储存电荷抑制电压降并在有电压尖峰产生时放电，旁路电容消除了电源电压的波动。旁路电容为电源建立了一个对地低阻抗通道，在很宽频率范围内都可具有上述抗噪功能。 要选择最合适的旁路电容，我们要先回答四个问题： 1、需要多大容值的旁路电容 2、如何放置旁路电容以使其产生最大功效 3、要使我们所设计的电路/系统要工作在最佳状态， 应选择何种类型的旁路电容？ 4、隐含的第四个问题----所用旁路电容采用什么样的封装最合适？（这取决于电容大小、电路板空间以及所选电容的类型。） 其中第二个问题最容易回答，旁边电容应尽可能靠近每个芯片电源引脚来放置。距离电源引脚越远就等同于增加串联电感，这样会降低旁路电容的自谐振频率（使有效带宽降低）。 图1. 同相放大器实验电路板(A V =2) 1 注：这类器件对静电放电比较敏感；请遵守正确的IC 操作规程。 1-888-INTERSIL 或1-888-468-3774|Intersil (和设计)是Intersil Americas Inc 的注册商标。 版权 ? Intersil Americas Inc . 2008，本公司保留一切权利。 文中提到的所有其它商标均归其持有者个人所有。
浅析开关电源中安规电容 【摘要】本文主要探讨了开关电源中的安规电容定义，分类作用及安规电容的选择的方法。 【关键词】安规电容；X电容；Y电容 开关电源中使用的电容器种类很多，如滤波电容、耦合电容、振荡电容、软启动电容、频率补偿电容、安规电容等。其中安规电容对于开关电源起着很重要的作用，那么什么是安规电容呢？ 安规——最佳的英文解释应当是Production Compliance。是指产品从设计到销售到终端用户，贯穿产品使用的整个寿命周期，相对于销售地的法律、法规及标准产品安全符合性。这种产品安全符合性不仅仅包含了普通意义上的产品安全，同时还包括产品的电磁兼容与辐射、节能环保、食品卫生等等方面的要求。关于很多人把安规理解成安全规范，其意思似乎变成了单纯的法律法规及标准了，如果理解成安全+规范，似乎已经足以表达安规的大部分意思了。 安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全。安规电容的放电和普通电容不一样，普通电容在外部电源断开后电荷会保留很长时间，如果用手触摸就会被电到，而安规电容则没这个问题。处于安全考虑和EMC考虑，一般在电源入口建议加上安规电容。 图1 根据IEC 60384-14 ，电容器分为X电容Y电容： １）X电容是指跨接于L-N之间电容 ２）Y电容是指跨接于L-G/N-G之间电容 L=line，N=neutral G=groud X电容根据耐压和用途的不同底下有分为X1、X2、X3主要差别在于： １）X1耐高压大于2.5kＶ小于等于4kＶ ２）X2耐高压小于等于2.5kＶ ３）X3耐高压小于等于1.2kＶ 在交流电源输入端,一般需要增加安规电容来抑制EMI传导干扰。它们用在电源滤波器里，起到电源滤波作用，分别对共模，差模干扰起滤波作用。在EMI 滤波器中常用的是X2电容器，其容量范围是1nF-1uF。X2电容器的接线位置如图1，图中C1、C4均属于X2电容器，二者均并联在电网之间，可以滤除差模干扰，对于差模信号滤波器相当于三阶CLC型低通滤波器。C2、C3跨接在输出端中点接地，主要滤除共模信号，对于共模信号滤波器相当于一个二阶LC低通滤波器。 Y电容底下有分为Y1、Y2 、Y3、Y4 １）Y1耐高压大于8ｋV ２）Y2耐高压大于5ｋV ３）Y3耐高压大于n/a ４）Y4耐高压大于2.5ｋV 图2 在集成开关电源中最常用的是Y1和Y2电容器。Y1电容器的额定电压为交流250V，它接在一次侧（输入端）和二次侧（输出端）之间，及跨接在安全绝缘区的两端。Y1电容器可为一次侧耦合到二次侧的干扰电流提供回流路径，防
开关电源设计技巧连载十六：推挽式变压器开关电源储能滤波电感、电容参数的计算 1-8-1-3．推挽式变压器开关电源储能滤波电感、电容参数的计算 图1-33中，储能滤波电感和储能滤波电容参数的计算，与图1-2的串联式开关电源中储能滤波电感和储能滤波电容参数的计算方法很相似。 根据图1-33和图1-34，我们把整流输出电压uo和LC滤波电路的电压uc、电流iL画出如图1-35，以便用来计算推挽式变压器开关电源储能滤波电感、电容的参数。 图1-35-a）是整流输出电压uo的波形图。实线表示控制开关K1接通时，推挽式变压器开关电源开关变压器次级线圈N3绕组输出电压经整流后的波形；虚线表示控制开关K2接通时，推挽式变压器开关电源开关变压器次级线圈N3绕组输出电压经整流后的波形。Up表示整流输出峰值电压（正激输出电压），Up-表示整流输出最低电压（反激输出电压），Ua表示整流输出电压的平均值。 图1-35-b）是滤波电容器两端电压的波形图，或滤波电路输出电压的波形图。Uo表示输出电压，或滤波电容器两端电压的平均值；ΔUc表示电容充电电压增量，2ΔUc等于输出电压纹波。
1-8-1-3-1．推挽式变压器开关电源储能滤波电感参数的计算 在图1-33中，当控制开关K1接通时，输入电压Ui通过控制开关K1加到开关变压器线圈N1绕组的两端，在控制开关K1接通Ton期间，开关变压器线圈N3绕组输出一个幅度为Up（半波平均值）的正激电压uo，然后加到储能滤波电感L 和储能滤波电容C组成的滤波电路上，在此期间储能滤波电感L两端的电压eL 为： 式中：Ui为输入电压，Uo为直流输出电压，即：Uo为滤波电容两端电压uc的平均值。 在此顺便说明：由于电容两端的电压变化增量ΔU相对于输出电压Uo来说非常小，为了简单，我们这里把Uo当成常量来处理。 对（1-136）式进行积分得：
如何选择和计算滤波电容 问：在电路设计过程中,要用电容来进行滤波.有时要用电解电容,有时要陶瓷电容.有时两种均要用到.我想问一下:用电解电容的作用是什么?用普通陶瓷电容的作用是什么?如何计算其容量的???对于电解电容的耐压又该如何选择确定? 哪些情况用电解电容,哪些情况下用陶瓷电容,哪些情况下两种均要用? ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ 答： ----- 滤波电容范围太广了，这里简单说说电源旁路（去藕）电容。 滤波电容的选择要看你是用在局部电源还是全局电源。对局部电源来说就是要起到瞬态供电的作用。为什么要加电容来供电呢？是因为器件对电流的需求随着驱动的需求快速变化（比如DDR controller）,而在高频的范围内讨论，电路的分布参数都要进行考虑。由于分布电感的存在，阻碍了电流的剧烈变化，使得在芯片电源脚上电压降低－－也就是形成了噪声。而且，现在的反馈式电源都有一个反应时间－－也就是要等到电压波动发生了一段时间（通常是ms或者us级）才会做出调整，对于ns 级的电流需求变化来说，这种延迟，也形成了实际的噪声。所以，电容的作用就是要提供一个低感抗（阻抗）的路线，满足电流需求的快速变化。 基于以上的理论，计算电容量就要按照电容能提供电流变化的能量去计算。选择电容的种类，就需要按照它的寄生电感去考虑－－也就是寄生电感要小于电源路径的分布电感。 具体的说明在很多书上都有。提供一个参考书:high speed digital design ch8.2. ------------------------------ 讨论问题必须从本质上出发。首先，可能都知道电容对直流是起隔离作用的，而电感器的作用则相反。所有的都是基于基本原理的。那这时，电容就有了最常见的两个作用。一是用于极间隔离直流，有人也叫作耦合电容，因为它隔离了直流，但要通过交流信号。直流的通路局限在几级间，这样可以简化工作点很复杂的计算，二是滤波。基本上就是这两种。作为耦合，对电容的数值要求不严，只要其阻抗不要太大，从而对信号衰减过大即可。但对于后者，就要求从滤波器的角度出发来考虑，比如输入端的电源滤波，既要求滤除低频（如有工频引起的）噪声，又要滤除高频噪声，故就需要同时使用大电容和小电容。有人会说，有了大电容，还要小的干什么？这是因为大的电容，由于极板和引脚端大，导致电感也大，故对高频不起作用。而小电容则刚好相反。巨细据此可以确定电容量。而对于耐压，任何时候都必须满足，否则，就会爆炸，即使对于非电解电容，有时不爆炸，其性能也有所下降。讲起来，太多了，先谈这么多。 --------------------- 都是滤波的作用，铝电解电容容量比较大，主要用于虑除低频干扰。容量大约为1mA电流对应2～3μf，如过要求高的时候可以1mA对应5～6μf。无极性电容用于虑除高频信号。单独使用的时候大部分是去藕用的。有时可以与电解电容并联使用。陶瓷电容的高频特性比较好，但是在某个频率（大约是6MHz记不太清了）是容量下降的很快。 ---------- 电容的寄生电感主要包括内部结构决定的电感和引线电感。电解电容的寄生电感主要由内部结构决定。印象中铝电解电容在20～30k以上就表现除明显的电感特性。钽电容在1MHz 左右。陶瓷电容的高频特性就好很多。但是陶瓷电容有压电效应，不适于音频放大电路的输入和输出。
交流电源输入分为3个端子:火线(L)/零线(N)/地线(G).在火线和地线之间以及在零线和地线之间并接的电容,一般统称为Y电容. 这两个Y电容连接的位置比较关键,必须需要符合相关安全标准, 以防引起电子设备漏电或机壳带电,容易危及人身安全及生命.它们都属于安全电容,从而要求电容值不能偏大,而耐压必须较高.一般情况下,工作在亚热带的机器,要求对地漏电电流不能超过0.7mA;工作在温带机器,要求对地漏电电流不能超过0.35mA.因此,Y电容的总容量一般都不能超过4700PF(472). 特别指出:作为安全电容的Y电容,要求必须取得安全检测机构的认证.Y电容外观多为橙色或蓝色,一般都标有安全认证标志(如UL、CSA等标识)和耐压AC250V或AC275V字样.然而,其真正的直流耐压高达5000V 以上. 必须强调,Y电容不得随意使用标称耐压AC250V或者DC400V之类的普通电容来代用. 在火线和零线抑制之间并联的电容,一般称之为X电容.由于这个电容连接的位置也比较关键,同样需要符合相关安全标准.X电容同样也属于安全电容之一.根据实际需要,X电容的容值允许比Y电容的容值大,但此时必须在X电容的两端并联一个安全电阻,用于防止电源线拔插时,由于该电容的充放电过程而致电源线插头长时间带电.安全标准规定,当正在工作之中的机器电源线被拔掉时,在两秒钟内,电源线插头两端带电的电压(或对地电位)必须小于原来额定工作电压的30%. 作为安全电容之一的X电容,也要求必须取得安全检测机构的认证.X电容一般都标有安全认证标志和耐压AC250V或AC275V字样,但其真正的直流耐压高达2000V以上,使用的时候不要随意使用标称耐压AC250V 或者DC400V之类的的普通电容来代用. 通常,X电容多选用纹波电流比较大的聚脂薄膜类电容.这种类型的电容,体积较大,但其允许瞬间充放电的电流也很大,而其内阻相应较小.普通电容纹波电流的指标都很低,动态内阻较高.用普通电容代替X电容,除了电容耐压无法满足标准之外,纹波电流指标也难以符合要求. 安规电容是指用于这样的场合,即电容器失效后,不会导致电击,不危及人身安全. 安规电容安全等级应用中允许的峰值脉冲电压过电压等级(IEC664) X1 >2.5kV ≤4.0kV Ⅲ X2 ≤2.5kV Ⅱ X3 ≤1.2kV I 安规电容安全等级绝缘类型额定电压范围 Y1 双重绝缘或加强绝缘≥ 250V Y2 基本绝缘或附加绝缘≥150V ≤250V Y3 基本绝缘或附加绝缘≥150V ≤250V Y4 基本绝缘或附加绝缘 <150V 好文! 能不能说明一下X/Y电容对EMI特性的影响啊? 谢谢 回复第2贴编辑好评(0) 差评(0) greatcn 等级: 论坛积分:28 发贴数:386 第3贴2006-09-15 11:00 X电容接在L,N之间,降低的是差模部分的一些干扰.差模主要集中在1M以下的频率.
开关电源中如何正确选择滤波电容(2009-05-22 16:00:29)转载标签：开关电源明纬电源开关电源厂杂谈分类：开关电源 滤波电容在开关电源中起着非常重要的作用，如何正确选择滤波电容，尤其是输出滤波电容的选择则是每个工程技术人员都十分关心的问题。 50Hz工频电路中使用的普通电解电容器，其脉动电压频率仅为100Hz，充放电时间是毫秒数量级。为获得更小的脉动系数，所需的电容量高达数十万μF，因此普通低频铝电解电容器的目标是以提高电容量为主，电容器的电容量、损耗角正切值以及漏电流是鉴别其优劣的主要参数。而开关电源中的输出滤波电解电容器，其锯齿波电压频率高达数十kHz，甚至是数十MHz，这时电容量并不是其主要指标，衡量高频铝电解电容优劣的标准是“阻抗-频率”特性，要求在开关电源的工作频率内要有较低的等效阻抗，同时对于半导体器件工作时产生的高频尖峰信号具有良好的滤波作用。 普通的低频电解电容器在10kHz左右便开始呈现感性，无法满足开关电源的使用要求。而开关电源专用的高频铝电解电容器有四个端子，正极铝片的两端分别引出作为电容器的正极，负极铝片的两端也分别引出作为负极。电流从四端电容的一个正端流入，经过电容内部，再从另一个正端流向负载；从负载返回的电流也从电容的一个负端流入，再从另一个负端流向电源负端。由于四端电容具有良好的高频特性，为减小电压的脉动分量以及抑制开关尖峰噪声提供了极为有利的手段。 由于四端电容具有良好的高频特性，为减小电压的脉动分量以及抑制开关尖峰噪声提供了极为有利的手段。高频铝电解电容器还有多芯的形式，即将铝箔分成较短的若干段，用多引出片并联连接以减小容抗中的阻抗成份。并且采用低电阻率的材料作为引出端子，提高了电容器承受大电流的能力。

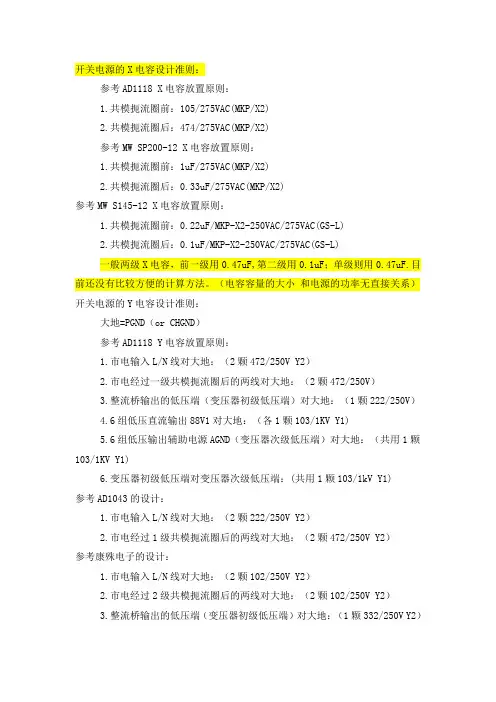

开关电源中X电容和Y电容设计规则 开关电源的X电容设计准则： 参考AD1118X电容放置原则： 1.共模扼流圈前：105/275VA CMKP/X2 2.共模扼流圈后：474/275VA CMKP/X2 参考MWSP200-12X电容放置原则： 1.共模扼流圈前：1uF/275VA CMKP/X2 2.共模扼流圈后：0.33uF/275VA CMKP/X2 参考MWS145-12X电容放置原则： 1.共模扼流圈前：0.22uF/MKP-X2-250VA C/275VA CGS-L 2.共模扼流圈后：0.1uF/MKP-X2-250VA C/275VA CGS-L 一般两级X电容，前一级用0.47uF第二级用0.1uF;单级则用0.47uF.目前还没有比较方便的计算方法。电容容量的大小和电源的功率无直接关系） 开关电源的Y电容设计准则： 大地=PGNDorCHGND 参考AD1118Y电容放置原则： 1.市电输入L/N线对大地：2颗472/250VY2 2.市电经过一级共模扼流圈后的两线对大地：2颗472/250V 3.整流桥输出的低压端(变压器初级低压端）对大地：1颗222/250V 4.6组低压直流输出88V1对大地：各1颗103/1KVY1 5.6组低压输出辅助电源AGND变压器次级低压端）对大地：共用1颗103/1KVY1 6.变压器初级低压端对变压器次级低压端：共用1颗103/1kVY1
