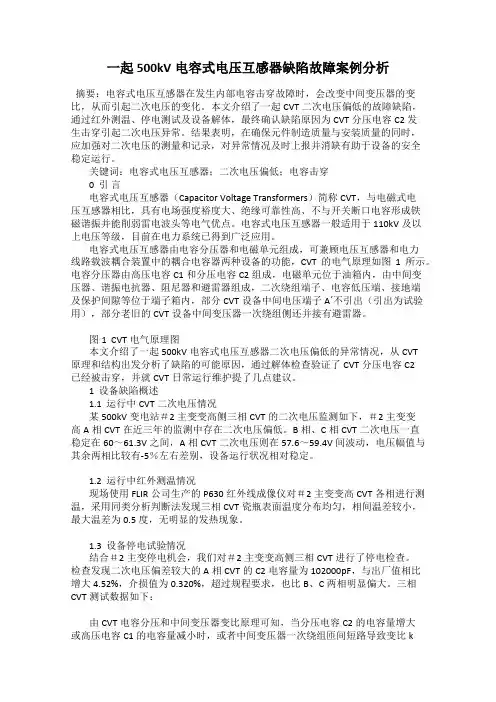

一起500kV电容式电压互感器缺陷故障案例分析
发表时间：2019-07-09T11:51:17.997Z 来源：《电力设备》2019年第6期作者：陈江添
[导读] 摘要：电容式电压互感器在发生内部电容击穿故障时，会改变中间变压器的变比，从而引起二次电压的变化。
（广东电网有限责任公司东莞供电局东莞 523000）
摘要：电容式电压互感器在发生内部电容击穿故障时，会改变中间变压器的变比，从而引起二次电压的变化。本文介绍了一起CVT二次电压偏低的故障缺陷，通过红外测温、停电测试及设备解体，最终确认缺陷原因为CVT分压电容C2发生击穿引起二次电压异常。结果表明，在确保元件制造质量与安装质量的同时，应加强对二次电压的测量和记录，对异常情况及时上报并消缺有助于设备的安全稳定运行。
关键词：电容式电压互感器；二次电压偏低；电容击穿
0 引言
电容式电压互感器（Capacitor V oltage Transformers）简称CVT，与电磁式电压互感器相比，具有电场强度裕度大、绝缘可靠性高、不与开关断口电容形成铁磁谐振并能削弱雷电波头等电气优点。电容式电压互感器一般适用于110kV及以上电压等级，目前在电力系统已得到广泛应用。
电容式电压互感器由电容分压器和电磁单元组成，可兼顾电压互感器和电力线路载波耦合装置中的耦合电容器两种设备的功能，CVT 的电气原理如图1所示。电容分压器由高压电容C1和分压电容C2组成，电磁单元位于油箱内，由中间变压器、谐振电抗器、阻尼器和避雷器组成，二次绕组端子、电容低压端、接地端及保护间隙等位于端子箱内，部分CVT设备中间电压端子A′不引出（引出为试验用），部分老旧的CVT设备中间变压器一次绕组侧还并接有避雷器。
图1 CVT电气原理图
本文介绍了一起500kV电容式电压互感器二次电压偏低的异常情况，从CVT原理和结构出发分析了缺陷的可能原因，通过解体检查验证了CVT分压电容C2已经被击穿，并就CVT日常运行维护提了几点建议。
1 设备缺陷概述
1.1 运行中CVT二次电压情况
某500kV变电站＃2主变变高侧三相CVT的二次电压监测如下，＃2主变变高A相CVT在近三年的监测中存在二次电压偏低。B相、C相CVT二次电压一直稳定在60～61.3V之间，A相CVT二次电压则在57.6～59.4V间波动，电压幅值与其余两相比较有-5％左右差别，设备运行状况相对稳定。
1.2 运行中红外测温情况
现场使用FLIR公司生产的P630红外线成像仪对＃2主变变高CVT各相进行测温，采用同类分析判断法发现三相CVT瓷瓶表面温度分布均匀，相间温差较小，最大温差为0.5度，无明显的发热现象。
1.3 设备停电试验情况
结合＃2主变停电机会，我们对＃2主变变高侧三相CVT进行了停电检查。检查发现二次电压偏差较大的A相CVT的C2电容量为102000pF，与出厂值相比增大4.52%，介损值为0.320%，超过规程要求，也比B、C两相明显偏大。三相CVT测试数据如下：
由CVT电容分压和中间变压器变比原理可知，当分压电容C2的电容量增大或高压电容C1的电容量减小时，或者中间变压器一次绕组匝间短路导致变比k增大时会出现CVT二次绕组输出电压降低的现象。停电试验结果显示A相CVT的C2电容量与出厂值相比增大4.52%，这与二次电压偏低一致。由于C2电容单元一般由20个左右的电容元件串联而成，只有电容元件击穿或者进水受潮才会导致电容量增加，结合绝缘电阻测试情况，排除受潮可能性。最后判断分压电容C2可能有电容元件发生击穿，决定对A相CVT进行更换。
2 设备解体情况
本次主要对下节C2电容进行解体检查，解体时拆下CVT下节上法兰的上盖板，取出内置的13个扩张器，将电容单元与电磁单元分开，吊出电容器心子，此时可看到下节电容元件共有141个，其中高压臂电容C13有119个电容元件串联。外观检查发现C2单元上面几个元件侧面有黑色炭化痕迹，如图2所示。
用电容表和500V兆欧表由下至上测量C2各个电容元件的电容量和绝缘电阻值，其中第15个元件测试数值在1.9－2.4μF之间闪烁不定，
