电磁铁电磁继电器
一、电磁铁
1、构造：内部插有铁芯的通电螺线管叫做电磁铁。铁芯被磁化后的磁场与螺线管的磁场叠加，是电磁铁的磁性增强。
2、特点：当有电流通过时，它会有较强的磁性，没有电流时就失去磁性。
3、工作原理：电磁铁是利用电流的磁效应来工作的。
4、电磁铁磁性极性的判断：由于电磁铁是插有铁芯的螺线管，所以电磁铁的磁性极性与通电螺线管的磁极极性是一致的，可运用安培定则来判定。
二、电磁铁的磁性
1、实验探究：影响电磁铁磁性强弱的因素
提出问题：电磁铁磁性的强弱与那些因素有关？
猜想与假设：电磁铁的磁性强弱可能与电流的大小以及螺线管的线圈匝数有关。
设计实验：
（1）电磁铁的磁性强弱无法看见，但磁性强的磁体对磁性物质的作用力大，故可以通过吸引铁钉的多少来判断电磁铁的磁性强弱。
（2）由于电磁铁的磁性强弱可能与电流大小及匝数的多少都有关系，故探究式采用控制变量法。
进行试验：
①用一根导线在一枚铁钉上缠绕几匝制作一个电磁铁。
②将制作的电磁铁、滑动变阻器及电流表、开关、电源
连入电路中。
③闭合开关，移动滑动变阻器的滑片，是电流表的示数
增大，观察电磁铁吸引铁钉的数目有什么变化。甲乙
④将两个线圈匝数不同的电磁铁串联在电路中，如图乙，观察两个电磁铁吸引铁钉的数目有什么不同。
⑤整理好实验器材。
⑥归纳分析：甲图所示实验中，通过电磁铁的电流越大，吸引的铁钉的数目越多，说明电磁铁的磁性越强；乙图所示实验中，线圈匝数多的B电磁铁吸引铁钉的数目多，说明B电磁铁的磁性比A电磁铁的磁性强。
实验结论：匝数一定时，通入的电流越大，电磁铁的磁性越强；电流一定时，匝数越多，电磁铁的磁性越强。
注意：实验探究影响电磁铁磁性强弱的因素时，应用了转换法和控制变量法。
2、电磁铁的优点
（1）可以通过电流的通断来控制其磁性的有无。
（2）可以通过改变电流的方向来改变其磁性的极性。
（3）可以通过改变电流的大小或匝数的多少来控制其磁性的强弱。
注意：电磁铁的铁芯用软铁而不能用钢：电磁铁要求其磁性随着通入电流的大小而发生显著变化，而且还通过电流的通断来控制磁性的有无。软铁容易被磁化，磁性也很容易消失，而钢被磁化后磁性不易消失而成为永久磁铁，所以电磁铁的铁芯用软铁而不用钢。常用的电磁铁大都做成“U”形，使它的两个磁极能同时吸引物体，吸引力会更强。
3、电磁铁在实际生活中的应用
（1）电磁铁可以直接对铁质物质有力的作用。主要应用在电铃、电磁起重机、电磁刹车装置和许多自动控制装置上。
（2）电磁铁的另一个应用是产生强磁场。现代技术上很多地方需要的强磁场都是由电磁铁提供的，如磁悬浮列车、电动机、发电机、磁疗设备、测量仪器等，特别是研究微观粒子用的加速器。
在磁悬浮列车的车厢和铁轨上分别安放着磁体，磁悬浮列车用的磁铁大多数是通有强电流的电
磁铁，控制电流的方向使车厢和铁轨磁极相对，由于磁极间的相互作用，列车能够在铁轨上方几厘
米的高度上飞驰，避免了车轮与轨道之间的摩擦力，突破列车以往的速度极限。

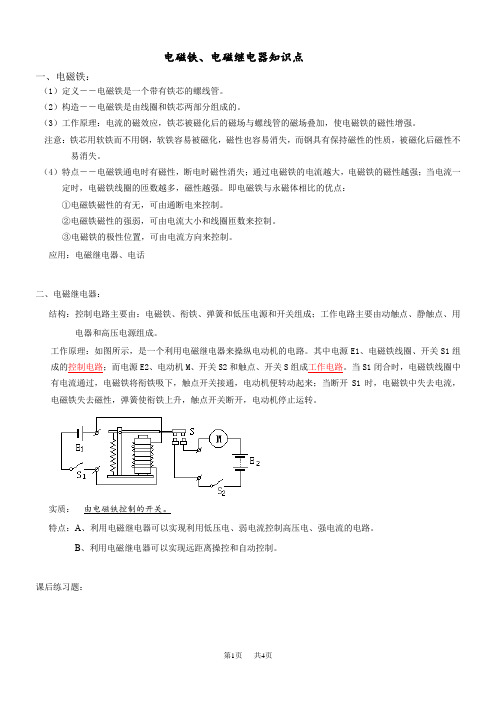

三、电磁继电器
1、结构：电磁继电器的基本组成部分有电磁铁（A）、衔铁
（B）、弹簧（C）、动触点（D）和静触点（E）等组成。
其电路包括低压控制电路和高压工作电路。低压控制电路由
电磁铁、低压电源和开关组成；高压工作电路由用电器、高压电
源和电磁继电器的触电组成。
2、实质：电磁继电器实质上是利用电磁铁来控制工作电路的一种开关。
3、工作原理：当闭合低压控制电路的开关，有电流通过电磁铁时，电磁铁具有磁性，把衔铁吸
下，使动触点和静触点接触，高压工作电路闭合，有较大的电流通过电动机，电动机工作；断开低
压控制电路的开关，电磁铁失去磁性，弹簧把衔铁拉起来，动触点和静触点分开，切断工作电路。
低压控制电路电磁继电器高压工作电路
开关（通、断）→弱电流（有、无）→电磁铁（磁性有、无）→衔铁动作（吸、放）→
强电流（通、断）→用电器工作（是、否）
动、静触点（通、断）→
来实现；而高压工作电路又有电铃报警、彩色灯显示、电动机工作等几种情形。
5、电磁继电器的应用：
①利用电磁继电器可以通过控制低电压、弱电流电路的通断来间接的控制高电压、强电流工作
电路的通断，使人们远离高压的危险。
②利用电磁继电器可以使人远离高温、有毒等环境，实现远距离控制。
③在电磁继电器控制电路中接入对温度、压力或光照敏感的元件，利用这些元件操纵控制电路
的通断，可以实现对温度、压力或光的自动控制。如电铃、防盗报警、防汛报警、温度自动控制、
空气开关自动控制、漏电保护器等。
电磁铁 5分钟训练(预习类训练，可用于课前) 1.世界上第一个证实电与磁之间联系的物理事实是（） A.磁现象 B.地磁场的发现 C.磁化现象 D.奥斯特实验 答案：D 2.自然界中存在两种电荷，即_________电荷和_________电荷，同种电荷相互_________，异种电荷相互_________；磁体有极即_________极和_________极，同名磁极相互_________，异名磁极相互_________。这些相似性说明电和磁有一定_________。 答案：正负排斥吸引两南北排斥吸引联系（关系） 3.图9-3-1是研究通电螺线管磁场的实验电路。合上开关后，若小磁针停在如图所示的位置，那么电源的_________端为正极，要使通电螺线管的磁场减弱，变阻器的滑片应移到图示位置的_________边（填“左”或“右”）。 图9-3-1 答案：A 左 4.为使图9-3-2中通电螺线管附近小磁针的指向如图所示，试在图中画出通电螺线管的绕法。 图9-3-2 答案：如图所示 10分钟训练(强化类训练，可用于课中) 1.图9-3-3中的两个线圈，套在一根光滑的玻璃管上。导线柔软，可自由滑动。开关S闭合后，则（） 图9-3-3 A.两线圈左右分开 B.两线圈向中间靠拢 C.两线圈静止不动 D.两线圈先左右分开，然后向中间靠拢 答案：A 2.电磁铁里面插入的铁芯必须（） A.易被磁化 B.不易被磁化
C.磁性保持时间长 D.磁性保持时间短 答案：AD 3.在图9-3-4中，有条形磁铁和电磁铁，虚线表示磁感线，磁极甲、乙、丙、丁的极性依次是（） 图9-3-4 A.S、N、S、S B.N、N、S、N C.S、S、N、N D.N、S、N、N 答案：A 4.如图9-3-5所示的实验名称是___________________，观察、比较图中所示的现象，你可以得到的结论是_________________________________________________________________。 图9-3-5 答案：奥斯特实验电流的周围存在磁场，磁场方向与电流的方向有关 5.在研究电磁铁的实验中，小明设计了A、B、C三个实验（如图9-3-6所示）。已知A、B、C线圈匝数相同，B中没有电流，I1＜I2。 图9-3-6 比较A、B两图可得出结论______________，比较A、C两图可得出结论_______________。答案：电磁铁有无磁性与通断电有关电磁铁磁性的强弱与电流的大小有关 6.(2010江西南昌模拟，20)有两个通电螺线管，它们的一端都位于图9-3-7甲中的虚线框内。为探究两个通电螺线管之间的磁场方向，把9枚小磁针分别放在方框内9个小黑点的位置上，实验记录小磁针静止时的指向如图9-3-7乙所示。请你将图9-3-7乙中所有小磁针的N极涂黑。 图9-3-7 解析：由图乙可知，两通电螺线管相对的两极应是异名磁极。有两种情况，若左边螺线管为
电磁铁电磁继电器 1.图20-3-7 是一种水位自动报警器的原理图。水位没有到达金属块A时，绿灯亮；水位到达金属块A 时，红灯亮。请说明它的工作原理。注意：虽然纯净的水是不导电的，但一般的水都能导电。 水位没有到达金属 A 时，电磁继电器左边的控制电路无法构成闭合回路，线圈中没有电流通过，此时衔铁与上面的触点接触，工作电路中绿灯和电源构成闭合回路，故绿灯亮；当水位到达金属块A时，电磁继电器左边的控制电路中金属块A和B、电磁铁以及电源构成闭合回路，线圈中有电流通过，电磁铁具有磁性，吸引衔铁，此时衔铁就与下面的触点接触，红灯和电源就构成闭合回路，故红灯亮。 2.图20-3-8 是一种温度自动报警器的原理图。制作水银温度计时在玻璃管中封入一段金属丝，电源的两级分别与水银和金属丝相连。当温度达到金属丝下端所指的温度时，电铃就响起来，发出报警信号。说明它的工作原理。 当温度达到金属丝下端所指的温度时，水银面上升，与金属丝接 触，此时左边的控制电路为闭合回路，线圈中有电流通过，电磁 铁具有磁性，吸引右边衔铁，使衔铁与其左端的触点接触，这样 电铃和电源就构成了闭合回路，电铃就会响起来，发出报警信号。 3.图20-3-9 是直流电铃的原理图。衔铁B 与弹性片A 相连，自然情况下弹性片是核螺钉接触的。接通电源后电磁铁吸引衔铁，敲击铃碗发生，但同时弹性片语螺钉分离导致断电，电磁铁失去磁性后弹性片又和螺钉接触而通电，如此往复。 弄懂原理后，请你再图20-3-5 所示的继电器上把电源连在电路里，使它成为 一个电铃。这样的电铃没有铃碗，通常叫做蜂鸣器。
4. 法国科学家阿尔贝 费尔和德国科学家彼得 格林贝尔由于发现了巨磁电阻 （GMR ）效应，荣获了 2007 年诺贝尔物理学奖。巨磁电阻效应是指某些材料的 电阻在磁场中急剧减小的现象，这一发现大大提高了磁、电之间信号转换的灵敏 度，从而引发了现代硬盘生产的一场革命。 图 20-3-10 是说明巨磁电阻特性原理的示意图，图中 GMR 是巨磁 电阻。如果闭合 S 、S 并使滑片 P 向左滑动，指示灯亮度会有什么变 化？ 指示灯的亮度会明显变亮。 1 2

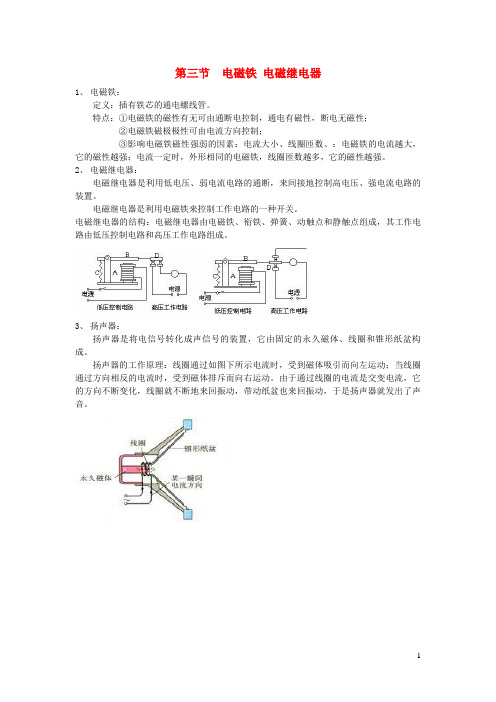

九年级物理全册第二十章电与磁20.3电磁铁电磁继电 器讲练（附解析新） 九年级物理全册第二十章电与磁20.3电磁铁电磁继电器讲练（附解析新） 专题20.3 电磁铁电磁继电器 1．在通电螺线管和它里面的铁芯构成了一个电磁铁．影响电磁铁磁性强弱的因素：(1)电流的强弱；(2)线圈匝数的多少；(3)有无铁芯．工作原理是利用了电流的磁效应． 2．电磁继电器利用低压、弱电流电路的通断，间接控制高压、强电流电路．电磁继电器就是利用电磁铁来控制工作电路的开关。 3．扬声器是把电信号转换成声信号的一种装置．扬声器的线圈中通过时刻变化的电流，产生不同方向的磁场，线圈就不断地来回振动，纸盆也振动起来，就发出了声
