全站仪采集碎部点坐标注意事项
1.碎部点：碎部点是地球表面能控制地物、地貌走向、形状、起伏在平面、竖面上方向变化的特征点、关键点，如房子、道路的拐点，坡度变化点。
只要准确获取特征点的位置、高程，就能连成线、形成面、构成体，就能形象逼真、艺术美观的表达地表的地物、地貌，并以二维静志、三维静态和V R、A R技术动态直观地呈现在面前并身临其境。
2.统一标准和基准
冇规矩不成方圆，规范是作业的依据和指南，本实习依据《城市测量规范》（建标2009版）、《1：500、1:1000、1:2000地形图图式》（国标2007版）
采集、处理、编辑、存储、表达的现实世界必须在统一的时空基准下，空间基准就是我们采用坐标系统（首选C G C S2000国家大地坐标系）和高程系统（首选1985国家高程基准）。
3.控制点：我们这次实习用导线测量、水准测量、似水准测量方法，经采集、处理，获取控制点坐标、高程成果。
控制点标志和控制点坐标、高程是测图的基础，图根控制点是测图的根本，足够精度的控制点若密度不够可选用多种方法增补满足精度要求的测站点。

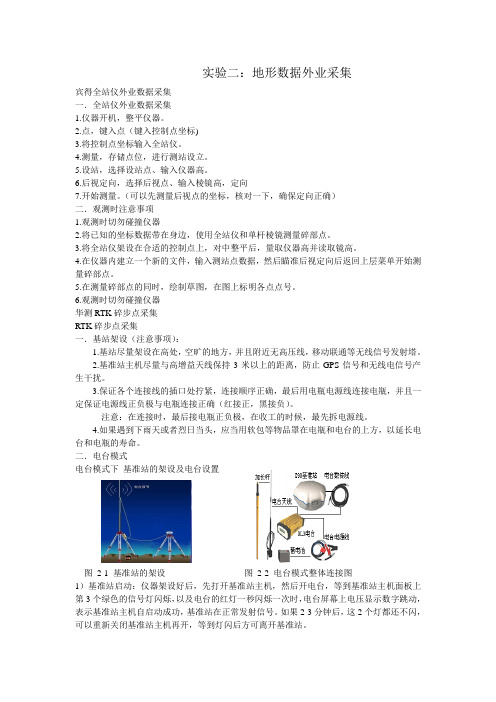

4.测站上的工作
①这次实习中的角色：测站上的观测员和记录员，镜站上的草图员、司镜员。各司其职、各负其责。
②碎部测量三步曲
第一步，测站设置：安置全站对中整平，建文件（组别加姓名第一个字母，如1D R R）、输入测站坐标高程、仪器高、编码。记录员记载。
第二步，后视定向（输入坐标、棱镜高），恢复坐标系并检查，检查测量坐标、高程和已知坐标、高程之差不超过3厘米，确保坐标系、高程基准恢复无误。记录员记载。
第三步，碎部测量，司镜、观测员、记录员按草图员的指挥，从测站出发由近到远（最远不得超过最大测距边长120米），按地性线、之字形、梅花瓣形、沿等高线等跑点方法轻松不废力、不重不遗漏，画图、立镜、测量、编点号和编码。
必须做到草图上的点号符号、全站仪里的点号编码与实地三一致。必须要按一边走、一边看、一边判、一边画、一边测、一边量的要求作业，方可达到清清楚楚、明明白白、不重不漏、齐全完整。
测站工作完成后，应进行归零检查。
测站间工作，应对上站测点进行重合点检查。
5.内业手工绘图
①比例尺换算技能
②按照一测（量）二展（点）三连（线）四配（符号）五修（补）六注（记）的步骤绘地物。
③按照一测二展三连（地性线）四分（等高线通过点，掐头去尾、中间等分）五勾（绘等高线）六修（等高线）七注（等高线高程注记）步骤绘等高线。
④图面干净无污渍，线条黑实光滑，符号运用正确无误，字体字大字间字列字位无误。
人人追求完美，质量是精品、成果是艺术品。
6.计算机制图
①粘贴法成果
②屏幕做图
③简码成图
④编码引导成图
⑤一切几何法作图同样适用于计算机制图。
