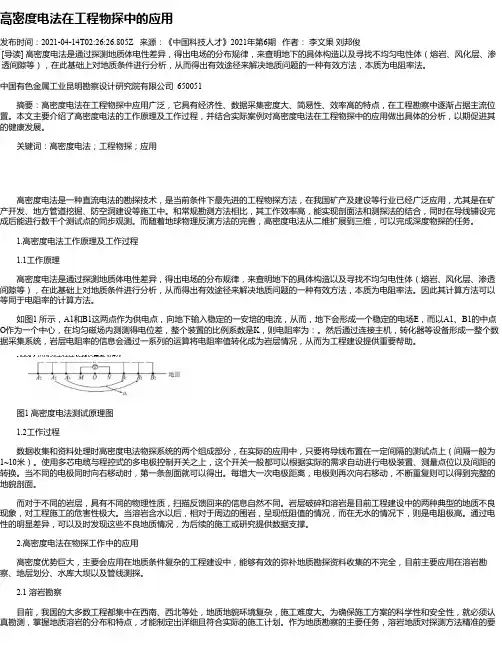

高密度电法在工程物探中的应用
摘要:近几年，高密度电法由于其经济性、快速性、简易性等优点，在工程勘察中的应用程度越来越广。本文首先对高密度电法的原理进行了简要描述，并举出应用的实例加以分析，阐述了对反演成果的评价问题，展望了高密度电法大力发展的美好前景。
关键词:高密度电法；工程物探;应用；反演处理
前言
高密度电法作为一种先进的直流电法勘探技术，具有测点密度高，信息量大，对探测对象不造成损伤，成果直观、准确、高效等特点，己被广泛应用于我国的矿产开发及工程建设中。而由于地球物理反演方法在不断地完善，高密度电法的电阻率成像水准己经有了很大提高，从曾经的一维跨度到了三维，极精确地的完成了解释精度的跨越。高密度电法己经相对成熟，具有快速、经济、渐变、有效、应用广泛的优点。它的应用领域很广，特别是工程物探领域。
1高密度电法工作原理及特征识别
1. 1工作原理
高密度电法是根据水文、工程及环境地质调查的实际需要而研制的一种电阻率法，是以岩、矿石之间电阻率差异为基础，通过观测和研究与这些差异有关的电场在空间上的分布特点和变化规律，来查明地下地质构造和寻找地下不均匀电性体(岩溶、风化层、滑坡体等)的一类勘查地球物理方法。高密度电法在数据采集过程中组合电阻率剖面和电阻率测深的两种方法观测系统，因而，采集数据量大，数据观测精度高，在电性不均匀体的探测中取得良好的地质效果。
如图1所示，当以地面A1 、B1为供电点，向地下输入电流强度为I的电流时，地下形成稳定电场E，以A1 、B1的中点()为中心，1/3A1 B1长的范围内电场为均匀场，在此范围内安置测量电极M、N得到电位差△U，其中k为装置系数，不同的测量装置的装置系数不同，由此可得视电阻率计算公式:
高密度观测系统包括数据的采集和资料处理两部分，现场测量时，只需要将全部电极设置在一定间隔的测点上，观测密度远比常规的电阻率法大，测点间隔一般为1-10m。采用多芯电缆连接到程控式多路电极开关上，电极开关式一种由单片机控制的电极自动转换装置，可以根据需要自动进行电极装置形式、极距及测点的转换。不同装置电极逐点同时向右移动的得到第一条剖面;增大一个电极距离，电极再次逐点由左向右移动，得到另外一条剖面，这样不断扫描得到倒梯形剖面。
1 前言 近十年来，高密度电阻率法在工程勘察中的应用越来越广泛，尤其在岩溶、水文、构造、检测等领域，高密度电法的应用效果，已远远超过了理论上的预期。在国内，从事高密度电阻率法的单位和人员正呈逐年上升的趋势，可以说是形势喜人。 2 问题及分析 2.1 有效数据的分辨 这是个最基本的问题。不仅是本方法，其它的物探方法也是如此。在数据采集的现场，我们必需能有效地分辨：采集到的数据是不是有效的数据，用句简单的话就是：原始数据是否真实？ 我曾不少次碰到这样的情况：一些技术人员需要得到高密度电阻率法解释方面的帮助，可实际上，其原始数据的质量太差，根本无法进行资料解释，原始数据不行，就是再高级的大师也无法帮忙。如果在得到此类数据却不自知的话，其后果可想而知。这种情况在初学者中很普遍，而在一些多年的“老手”也会存在，如果其未对此进行过深入思考的话。 图1是最近见到的两个剖面的数据：从A 剖面数据可以看出：在145m 处，数据明显出现异常，有两条非常有规律的高阻异常斜向右下角，其间距越来越大——这实际上是由于145m 附近，电极接地条件太差，形成的“假异常”；有时，如电缆的某一点或多路转换开关的某点断开也会形成类似的“八字异常”，如该点位位于观测剖面中间，则会出现“双八字”异常；点位在两端，则会出现“半八字”异常。在现场采样时，应及时发现此类异常并及时处理。 图1中B 剖面的问题则更为严重，图左侧出现了太多的漩涡状封闭异常，这在地电断面中是不真实的。一般而言，我们直流电法采集到的地电断面，其等值线的起伏会比较缓，较难形成小型的封闭异常，更不用说形成如图中的密集型“漩涡异常”。图中剖面形成的原因是：剖面左侧是水泥路面，接地条件很差，现场操作人员未对接地条件进行有效改善就进行了数据采集，其数据当然是不可信的。 X(m) A B /3(m )A 剖面 X(m)A B /3(m ) B 剖面 图1 典型的无效剖面 一般而言，有效的高密度电阻率法成果数据有如下特征：等值线较为平缓，没有突变
工程物探实验报告 实验一：高密度电阻率法勘探 班级： _________________________ 姓名： _________________________ 学号： _________________________ 贵州理工学院资源与环境工程学院 2016年11月
1实验目的 了解电阻率法（高密度电阻率法）的方法原理、野外工作布置及装置形式；掌握高密度 电阻率法数据的采集、处理和解释，熟练操作高密度电阻率法软件。 2高密度电阻率法原理 高密度电阻率法属于直流电阻率法的范畴，它是在常规电法勘探基础上发展起来的一 种勘探方法，仍然是以岩土体的电性差异为基础，研究在施加电场的作用下，地下传导电 流的变化分布规律。相对于传统电法而言，高密度电阻率法其特点是信息量大。利用程控 电极转换器，由微机控制选择供电电极和测量电极，实现了高效率的数据采集，可以快速 采集到大量原始数 据。具有观测精度高、数据采集量大、地质信息丰富、生产效率高等特 点。一次布极可以完成 纵、横向二维勘探过程，既能反映地下某一深度沿水平方向岩土体 的电性变化，同时又能提供 地层岩性沿纵向的电性变化情况，具备电剖面法和电测深法两 种方法的综合探测能力。 该观测系统包括数据的采集和资料处理两部分，现场测量时，只需将全部电极设置在 一定间隔的 测点上，测点密度远较常规电阻率法大，一般从 1m~10m 。然后用多芯电缆将 其连接到程控式多路电 极转换开关上，电极转换开关是一种由单片机控制的电极自动换接 装置，它可以根据需要自动进行电 极装置形式、极距及测点的转换。测量信号 由电极转换 开关送入微机工程电测仪， 并将测量结果依次存入随 机存储器。将数据回放 送 入微机，便可按给定程序 对数据进行处理。高密度电 阻率法现场工作时是在 预先选定的测线和测点 上，同时布置几十乃至上 百个电极，然后用多芯电缆 将它们连 接到特制的电极转换装置，电极转换装置将这些电极组合成指定的电极装置和 电极距，进而用自动电测仪，快速完成多种电极装置和多电极距在观测剖面的多个测点上 的电阻率法观测。再配上相应的数据处理、成图和解释软件，便可及时完成给定的地质勘 | 説据处返邮分 説孫輕野汨分
矿井直流电法勘探涵盖了巷道顶底板电测深法和矿井高密度电阻率法这两种方法，两者属于频率域，而矿井瞬变电磁法则为时间域的方法。 1直流电法技术的基本原理 直流电法勘探是测定岩石电阻率的传统方法。它通过一对接地电极把电流供入大地中，而通过另一对接地电极观测用于计算岩石电阻率所必需的电位或电位差信息（见图1）。 图1 电法勘探工作原理示意图 一个点电源O 在均匀介质中的电场形态为球形(见图2) ，每个球壳为一个等电位面，不同等电位面上A、B 两点会产生电位差，电位差的大小与其通过的介质的导电性(电阻率)有关。 此时通过直流电法仪测得A、B 两点的电位差，即可计算出介质的视电阻率。 A' j电流线 图2点电源在均匀介质中的电场形态 矿井直流电法勘探在井下巷道内安放物理场源和接收装置，因测点位置靠近勘探对象，缩短了目标体的探测距离，许多在地表无法探测到的较小规模地电异常体，在井下可获得较强异常响应，为提高电法勘探应用能力创造了有利条件。 巷道顶底板直流电测深法装置形式 固定MN法（施伦贝尔装置）
工作布置方式为A---M-O-N---B ，即以 O 点为中心，两边对称布置A 、M 、N 、B 四个电极四个电极按比例由近及远同步移动。 三极装置（常用于井下迎头超前探测） 工作布置方式为A---M — O —N----B （*）。即以 O 点为中心，两边对称布置M 、N 两个电极，A 、M 、N 三极由近及远逐步移动，B 极位于无穷远处。 图2 三极测深法示意图 上述两种装置中A 、B 、均为供电电极，用于向岩层供电；M 、N 均为测量电极，用于探测地电场电压，根据测出的电流、电压值结合装置系数就可以换算出地层视电阻率值。通过对不同深度地层的视电阻率值进行全方位探测和综合分析，就可以达到探测岩性或构造的目的。 矿井高密度电法 巷道顶底板电测深法由于受其观测方式的制约，不仅测点稀，工作效率低信息量小，而且更难从多种电极排列去研究地电断面的特征、结构与分布。因此，所提供的关于地电断面的地质信息贫乏，资料解释存在相当困难。为了克服上述困难与不足，更好的发挥物探在工程勘察中的优势，便发展出了高密度电阻率这项新的勘探技术。 其在原理上属于电法勘探中电阻率法的范畴，它是以岩土体的电性差异为基础，以研究在施加电场的作用下，地下传导电流的变化分布规律，它是在常规电法勘探基础上发展起来的一种新的勘探方法。高密度电法集中了常规剖面法和电测深法两者的特点，不仅可以观测地下一定深度范围内横向电性变化情况，同时还可以观测垂向电性的变化特征，总体而言具
第11卷 第12期 中 国 水 运 Vol.12 No.11 2011年 12月 China Water Transport December 2011 收稿日期：2011-09-15 作者简介：李 艳，灌云县建科建筑工程质量检测中心。 高密度电法勘探的应用分析 李 艳 （灌云县建科建筑工程质量检测中心，江苏 连云港 222200） 摘 要：运用温纳剖面法、施伦贝尔测深法对下洞室进行勘测，从测量结果来看，施伦贝尔测深法在接地条件较差时，所测得数据偏离较大，不能采用。温纳剖面法所测数据虽然可以采用，但是在反演过程中误差较大。在实际应用中宜改善接地条件并选择合适的勘测方法。 关键词：高密度电法；温纳剖面法；施伦贝尔测深法；接地条件 中图分类号：P631.3 文献标识码：A 文章编号：1006-7973（2011）12-0243-02 前言 高密度电法在岩溶勘察、找水等方面已经得到了较为广泛的应用[1-3]，气反演程序也较为成熟，此种勘察手段在接地条件较好的情况下，如电极布设在土壤中，测量数据经过反演后能够较好的反应实际情况。但是在接地条件较差时，反演误差较大，结果不可信。对两种勘测方法的比较中发现，施伦贝尔测深法效果较差，说明此种方法在接地条件较差的情况下不可用，温纳剖面法测得数据在反演中误差较大，但是把数据绘成等值线进行推断，推断结果可信。因此，在接地条件较差时，测量方法应选择剖面法而不是测深法，在对测量数据进行解译时，不宜地数据进行反演，可以直接用视电阻率等值线图来推断。 一、高密度电法工作原理 高密度电法是工程物探有效方法之一，由常规电法发展而来[4]，就其原理而言，与常规电阻率法完全相同，仍然以岩、土的电性差异为基础，通过观测和研究人工建立的地下稳定电场的分布规律来解决矿产资源、环境和工程地质问题。当人工向地下加载直流电流时，在地表利用相应仪器观测其电场分布，研究在施加电场的作用下，地层中传导电流的分布规律即视电阻率的分布规律，根据不同部位电阻率的差异性来推断岩溶发育情况等。 高密度电阻率法的物理前提是地下介质间的导电性差异。和常规电阻率法一样，它通过A、B 电极向地下供电流I，然后在M、N 极间测量电位差ΔV，从而可求得该点（M、N 之间）的视电阻率值ρs =KΔV/I。根据实测的视电阻率剖面，进行计算、分析，便可获得地下地层中的电阻率分布情况，从而可以划分地层，判定异常等。图1为高密度电法的工作示意图。 数据处理部分 数据采集部分 图1 高密度电法系统示意图 二、高密度电法的特点 高密度电阻率法是一种阵列勘探方法，野外测量时只需将全部电极（几十至上百根）置于测点上，然后利用程控电极转换开关和电测仪便可实现数据的快速和自动采集。当测量结果传送至电脑后，对数据进行处理并给出关于地电断面分布的各种物理解释的结果。相对于常规电阻率法而言，它具有以下特点： （1）电极布设是一次完成的，这不仅减少了因电极设置而引起的故障和干扰，而且为野外数据的快速和自动测量奠定了基础。 （2）能有效地进行多种电极排列方式的扫描测量，因而可以获得较丰富的关于地电断面结构特征的地质信息。 （3）野外数据采集实现了自动化或半自动化，不仅采集速度快（大约每一测点需2~5s），而且避免了由于手工操作所出现的错误。 （4）可以对资料进行预处理并显示剖面曲线形态，脱机处理后还可以自动绘制和打印各种成果图件。 （5）与传统的电阻率法相比，成本低、效率高、信息丰富、解释方便、勘探能力显著提高。 三、结果讨论 在某工程中对温纳剖面法、施伦贝尔测深法进行了比较分析。勘察路线约1Km，针对勘察路段的岩溶发育规律，为了达到应有的勘察深度拟选用温纳剖面法、施伦贝尔测深法两种测量方法，具体的参数相同，电极间距为4m，最大电极数60根，最大隔离系数为10，最小隔离系数为1。测线长度为236m，理论勘察深度为40m，符合勘察要求。 图2 温纳剖面法成果反演图
高密度电阻率法实习报告 专业： 姓名： 学号： 指导教师： 2014/11/5
一、实验目的 在实际地质勘察的工作中，物探技术是必不可少的，其具有使用方便、快捷、成本小的优点，可以迅速的获取工程区域的相关地层地质情况。高密度电阻率法又是其中使用非常广泛的一种物探方法，是工程地质人员在今后的工作中经常使用的一种技术手段，所以我们有必要熟练的掌握高密度电阻率法的试验方法和数据解释。 二、实验原理 高密度电阻率法是结合电剖面和电测深的直流勘探方法，它是在常规电阻率法的基础上发展起来的，仍然以岩土体的电性差异的为基础，研究在施加电场的作用下，地下传导电流的变化规律。但它相对传统电阻率法而言，具有观测精度高、数据采集量大、地质信息丰富、生产效率高等优点。一次布极可以完成纵、横向二维勘探过程，既能反应地下某一深度沿水平方向岩土体的电性变化，同时又能提供地层岩性纵向的电性变化的情况，具备电剖面法和电测深法的综合探测能力。 高密度电阻率法的探测深度随着供电电极距的增大而增大，当隔离系数n主次增大时电极距也逐次增大，对地下深部介质的反应能力亦逐步增加。由于岩土剖面的测点总数是固定的，因此，当极距扩大时，反映不同勘探深度的测点将依次减少。通常把高密度电阻率法的测量结果记录在观测电极的中点、深度为na的点位上，整条剖面的测量结果就表示成为一种倒三角梯形的电性分布及工作剖面。 此次试验高密度电法用到两种装置： α排列（温纳装置AMNB）：Kα=2πa β排列（偶极装置AMBN）：Kβ=6πa
三、实验内容及步骤 测区：兰州大学榆中校区东区教学楼南侧草坪，测区地势平坦，地表植被除傍边有一排行道树外均为矮小杂草，见图1。 图1 测线布置方式：沿正东的方向布置单条侧线，电极间距a=8m，共n=32个电极。装置方式为温纳四极和偶极法依次进行。 步骤： （1）检查实验仪器; （2）将所用钢钎沿测线方向间隔一定距离插入土层中，要求与土层良好接触，将测线固定在钢钎上，使其相互接触； （3）将测线与仪器连接，进行电阻检测，检查各段测线与钢钎是否良好接触； （4）根据布设情况，选定参数及试验方法，开始测量； （5）将所得的视电阻率数据运用反演软件RES2DINV进行数据处理； （6）根据数据处理得到的地层剖面情况结合所测区域的地质情况，做出合理的
高密度电法在水面岩土勘查中的应用 李瑞华伍群才 （江西省勘察设计研究院江西南昌） 1 前言 江西某高速公路选线岩土勘察中。勘察线路穿越了多处水域，最宽水面2km。为不影响当地农民的渔业养殖环境。设计方确定在穿越水域部分勘察线路进行高密度电法勘查工作。目的是通过开展高密度电法工作，初步查明场内岩土层的分布，为确定下一步工作方案提供依据。 2、高密度电法勘探的基本基本原理 高密度电阻率法是近几十年发展起来的一种电法勘探新技术，它在工程勘察领域得到了广泛的应用，其基本原理与传统的电阻率法完全相同，所不同的是高密度电法在观测中设置了较高密度的测点，现场测量时，只需将全部电极布置在一定间隔的测点上，然后进行观测。在设计和技术实施上，高密度电测系统采用先进的自动控制理论和大规模集成电路，使用的电极数量多，而且电极之间可自由组合，这样就可以提取更多的地电信息，使电法勘探能像地震勘探—样使用覆盖式的测量方式。与常规电法相比，高密度电法具有以下优点：(1)电极布设一次性完成，减少了因电极设置引起的干扰和由此带来的测量误差；(2)能有效地进行多种电极排列方式的测量，从而可以获得较丰富的关于地电结构状态的地质信息；(3)数据的采集和收录全部实现了自动化(或半自动化)，不仅采集速度快，而民避免了由于人工操作所出现的误差和错误；(4)可以实现资料的现场实时处理和脱机处理，根据需要自动绘制和打印各种成果图件，大大提高了电阻率法的智能化程度。由此可见，高密度电阻率法是一种成本低、效率高、信息丰富、解释方便且勘探能力显著提高的电法勘探新方法 3 基本地质概况 （1）地层 勘察区域出露的地层有：①第四系残坡积物（Q2el-dl）粉质粘土，岩性成分为褐黄、褐红色、棕红色粉质粘土夹碎石的粘土和粉土，厚度3.0～15.0米；②寒武系（∈）页岩：为灰黑色。隐晶质结构，泥质、碳质胶结，页理构造。③寒武系（∈）灰岩：为灰黑色。隐晶质结构，泥质、碳质胶结，中～厚层构造。 （2）地球物理特征 场地的岩土（水）体电性特征：湖水100～120Ω·M；粉质粘土层30～100Ω·M；页岩、炭质页岩30～60Ω·M；灰岩、炭质灰岩100～300Ω·M。本区各地层存在一定的电性差异，具备较好的地球物理勘察前提。 4 现场施工 （1）仪器设备 本次高密度电法工作使用的仪器为重庆地质仪器厂生产的DZD-6型/DUK－2型电法测量系统及配套辅助设备。 （2）装置技术 高密度电法的电极装置采用温纳装置。最小间隔系数为1，最大间隔系数为14，电极点距5米。探测深度为60米，满足勘查工作要求。 （3）野外作业 水上作业采用干毛竹作为载体，将一个排列的测量电极按一定的电极距固定在毛竹上，利用机动船牵引至勘探剖面处，左右两端利用船体抛锚固定。示意图见下图1。 图1 水面高密度电法勘查示意图
论高密度电法探测技术及其工程应用 发表时间：2019-07-17T14:51:34.510Z 来源：《基层建设》2019年第12期作者：徐伟[导读] 摘要：电法勘探作为一种常见的地球物理勘探方法，经常在实际工程中得以运用。 广州市天驰测绘技术有限公司 510663摘要：电法勘探作为一种常见的地球物理勘探方法，经常在实际工程中得以运用。本文对高密度电法探测技术及其工程应用进行分析和了解。 关键词：高密度电法；探测技术；工程应用引言： 高密度电法是电法勘探方法的一部分，它相对于普通勘探方法具有多快好省的特点，因此它经常在城市工程、地质工程、管线工程和考古工作等方面发挥了重要的作用，并且以其自身的特点取得了良好的效果。高密度电法测试装置有很多，如：温纳装置、微分装置、偶极装置、温施装置等。 一、高密度电法的发展及现状 密度电法最早应该是从二十世纪六七十年代开始的，在那之前只有传统的电法，可是传统电法却有着相当大的弊端，所以科学家们都在大力对电法勘探进行改进研究，通过大量的研究以后把阵列的思想结合到了电法勘探应用之中，而在这个研究过程中，最早研制出相关的仪器的是英国的一个科学家，他研制出了一个叫做电测探装置的仪器，这也可以认为是高密度电法最开始的模式。然后等到二十世纪八十年代，日本通过了电极转换的思想将野外高密度电法的数据采集工作变成了现实，虽然当时的技术并不完善，还有很多地方存在不足，没有让高密度电法的特点和优势得到充分的利用，可是不得不说那时高密度电法勘探技术的基本思想已经基本上得到了充分的体现。而在这之后，世界多个国家的研究学者也开始对高密度电法进行深入研究，其中代表性的国家有：中国、英国、美国、意大利、加拿大、法国等等。他们进行了很多对高密度电法的基本原理和相关工程应用的研究，通过将理论和实际情况互相结合的方法，逐步对高密度电法的理论和技术进行改进和完善，而在这个阶段高密度电法的发展也可以说是达到了一个新的高度，在这个过程中也出现许多代表性的探测仪器和装置等。 二、高密度电法基本原理 高密度电法以地下岩土的电性差异作为基础，有效的对程控式地下探测仪和程控式地下电极转换仪进行利用，来实现对测线数据的测量、采集、存储等工作，然后对测得数据进行数据处理得到其地下视电阻率剖面图，通过对剖面图进行合理的分析和解释，推断此区域的实际地下地质情况。 需要做的是将需要测试的电极埋设在具有一定的电极间距的测点之上，电极间距通常在1m-10m的范围之间。电极转换开关是一种自动控制的装置，主要是通过单片机对其进行控制，然后可以根据需要自行选择合适的电极装置形式，或者对电极极距和测点随时进行转换控制。所需要的电极信号就是通过电极转换装置送入测量主机对数据进行储存，储存完毕后将数据导入计算机，运用相关的软件对数据进行处理，然后通过彩色绘图机绘制彩色剖面图。图1为高密度电法探测系统图，图2为高密度电法装置线路连接示意图。 三、高密度电法数据处理与分析 在进行高密度电法数据处理过程中，首先需要做的就是对野外探测所得到的数据的格式进行相应的转化，利用剔除坏的数据、数据拼接以及校正畸变数据等方法对测得的数据进行一定的处理，最后通过高密度电法反演，得到反演的效果图。下图即为高密度电法数据处理流程图：
.
1 前言 近十年来，高密度电阻率法在工程勘察中的应用越来越广泛，尤其在岩溶、水文、构
造、检测等领域，高密度电法的应用效果，已远远超过了理论上的预期。在国内，从事高
密度电阻率法的单位和人员正呈逐年上升的趋势，可以说是形势喜人。
2 问题及分析
2.1 有效数据的分辨
这是个最基本的问题。不仅是本方法，其它的物探方法也是如此。在数据采集的现场，
我们必需能有效地分辨：采集到的数据是不是有效的数据，用句简单的话就是：原始数据
是否真实？
我曾不少次碰到这样的情况：一些技术人员需要得到高密度电阻率法解释方面的帮助，
可实际上，其原始数据的质量太差，根本无法进行资料解释，原始数据不行，就是再高级
的大师也无法帮忙。如果在得到此类数据却不自知的话，其后果可想而知。这种情况在初
学者中很普遍，而在一些多年的“老手”也会存在，如果其未对此进行过深入思考的话。
图 1 是最近见到的两个剖面的数据：从 A 剖面数据可以看出：在 145m 处，数据明显出
现异常，有两条非常有规律的高阻异常斜向右下角，其间距越来越大——这实际上是由于
145m 附近，电极接地条件太差，形成的“假异常”；有时，如电缆的某一点或多路转换开
关的某点断开也会形成类似的“八字异常”，如该点位位于观测剖面中间，则会出现“双
八字”异常；点位在两端，则会出现“半八字”异常。在现场采样时，应及时发现此类异
常并及时处理。
图 1 中 B 剖面的问题则更为严重，图左侧出现了太多的漩涡状封闭异常，这在地电断
面中是不真实的。一般而言，我们直流电法采集到的地电断面，其等值线的起伏会比较缓，
较难形成小型的封闭异常，更不用说形成如图中的密集型“漩涡异常”。图中剖面形成的
原因是：剖面左侧是水泥路面，接地条件很差，现场操作人员未对接地条件进行有效改善
就进行了数据采集，其数据当然是不可信的。
X(m)
0
50 100 150 200 250 300 350 400 450 500 550
0
-50
AB/3(m)
-100
-150
A 剖面
AB/3(m)
-50
-100
-150 50 100 150 200 250 300 350 400 450 500 550 X(m)
可编辑
