铜排载流量计算
铜排载流量计算

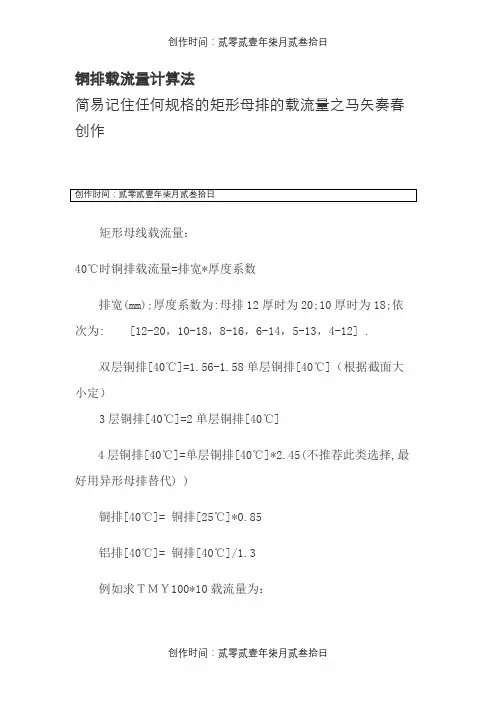

简易记住任何规格的矩形母排的载流量

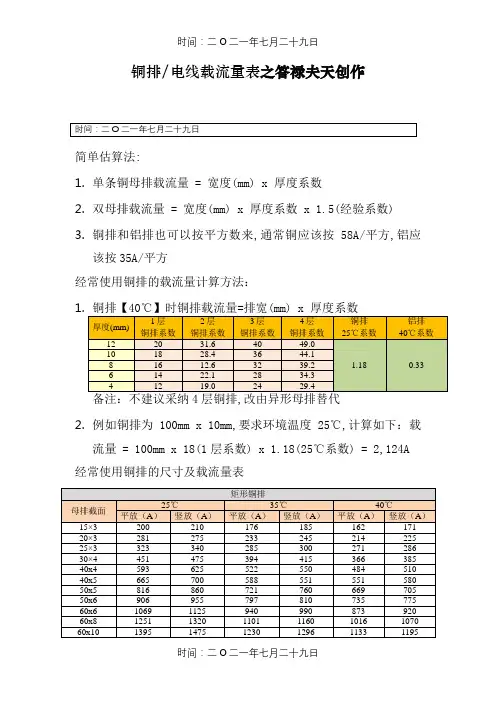

矩形母线载流量:

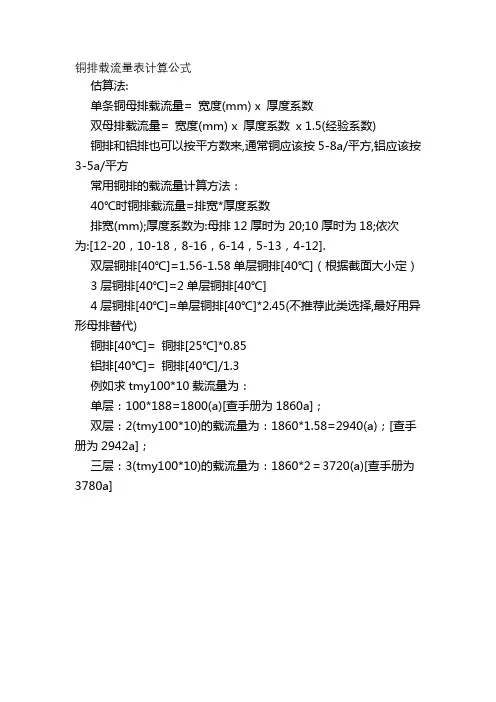

40℃时铜排载流量=排宽*厚度系数
排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为: [12-20,10-18,8-16,6-14,5-13,4-12]
双层铜排[40℃]=1.56-1.58单层铜排[40℃](根据截面大小定)3层铜排[40℃]=2单层铜排[40℃]
4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)
铜排[40℃]= 铜排[25℃]*0.85
铝排[40℃]= 铜排[40℃]/1.3
例如求TMY100*10载流量为:
单层:100*18=1800(A)[查手册为1860A];
双层:2(TMY100*10)的载流量为:
1800*1.58=2940(A);[查手册为2942A];
三层:3(TMY100*10)的载流量为:
1860*2=3720(A)[查手册为3780A]
以上所有计算均精确到与手册数据相当接近。

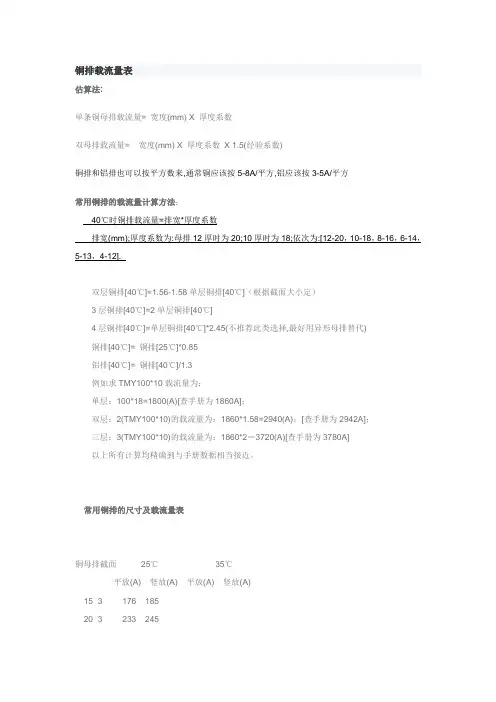

铜排的载流量表
一、矩形铜排
铜母排截面25℃35℃
平放(A)竖放(A)平放(A)竖放(A)
15×3 176 185
20×3 233 245
25×3 285 300
30×4 394 415
40×4 404 425 522 550
40×5 452 475 551 588
50×5 556 585 721 760
50×6 617 650 797 840
60×6 731 770 940 990
60×8 858 900 1101 1160
60×10 960 1010 1230 1295
80×6 930 1010 1195 1300
80×8 1060 1155 1361 1480
80×10 1190 1295 1531 1665
100×6 1160 1260 1557 1592
100×8 1310 1425 1674 1850
100×10 1470 1595 1865 2025
120×8 1530 1675 1940 2110
120×10 1685 1830 2152 2340
2(60×6) 1126 1185 1452 1530
2 (60×8) 1460 1480 150
3 1600
2(60×10) 1680 1170 2140 2250
2(80×6) 1320 1433 1705 1855
2(80×8) 1651 1795 2117 2515
2(80×10) 1950 2120 2575 2735
2(100×6) 1564 1700 2000 2170
2(100×8) 1930 2100 2470 2690
2(100×10) 2320 2500 2935 3185
2(120×8) 2140 2330 2750 2995
2(120×10) 2615 2840 3330 3620
二、铜导线载流量(35℃)
截面(mm2)1 1.5 2.5 4 6 10 16 25 35 50 70 95
载流量(A)10 13 17 23 30 45 85 110 136 170 216 263
三、抽屉柜抽屉导线选用标准
截面(mm2)10 16 16 25 35 50 70 35×2 50×2 70×2 50×3 70×3 电流(A)50 63 80 100 125 160 200 250 300 400 500 630
考虑变压器过载情况,铜排至少选用30X4(允许401A电流)的才能满足,但是要考虑在铜排上穿孔减少横截面积,建议用40X4(允许512A电流)的铜排。
________________
铜排的载流由于存在趋肤效应,以及形状变化(比如:60X4和40X6同样横截面积240mm,但是载流量不同),所以无公式可依据。只有经验数据。下面给你一个我的资料,可以估算,误差很小:
40℃时铜排载流量=排宽*厚度系数
排宽12 10 8 6 5 4
排宽
系数20.5 18.5 16.5 14.5 13.5 12.5
例如求TMY100*10载流量为:
单层:100*18.5=1850(A)〔查手册为1860A〕;
另外:
双层铜排[40℃]=1.56-1.58单层铜排[40℃]
3层铜排[40℃]=2单层铜排[40℃]
铜排[40℃]= 铜排[25℃]*0.85
铝排[40℃]= 铜排[40℃]/1.3
变压器铜排规格
100KVA 30*5
125KVA 30*5/40*4
160KVA 40*4
200KVA 40*4
250KVA 50*5
315kVA 50*5
400kVA 60*6
500kVA 50*10/60*8
630kVA 60*10/80*8
800kVA 80*10
1000kVA 100*10
1250kVA 120*10
1600kVA 2*100*10
2000kVA 2*120*10
2500kVA 2*150*10/3*100*10 3150kVA 还没做过
