设计交底应由谁组织
问题：设计交底的组织设计交底是指在施工图完成并经审查合格后，设计单位在设计文件交付施工时，按法律规定的义务就施工图设计文件向施工单位和监理单位作出详细的说明。其目的是使施工单位和监理单位正确贯彻设计意图，加深对设计文件特点、难点、疑点的理解，掌握关键工程部位的质量要求，确保工程质量。请问：设计交底应由谁组织?

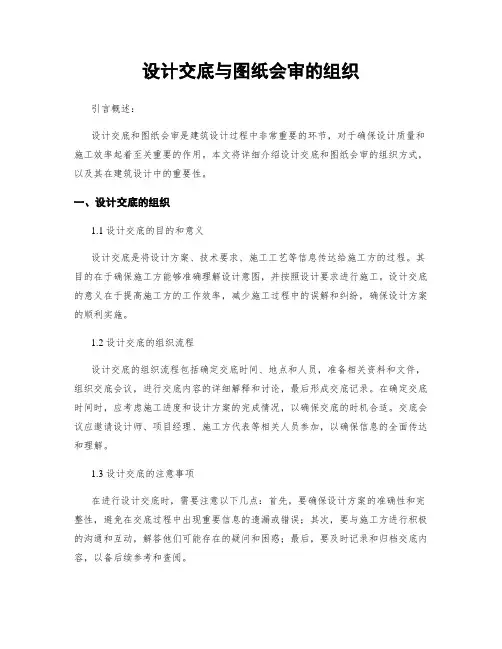

解答：设计交底与图纸会审的组织设计交底由承担设计阶段监理任务的监理单位或建设单位负责组织，设计单位向施工单位和承担施工阶段监理任务的监理单位等相关参建单位进行交底。图纸会审由承担施工阶段监理任务的监理单位负责组织，施工单位、建设单位、设计单位等相关参建单位参加。
设计交底与图纸会审通常做法是，设计文件完成后，设计单位将设计图纸移交建设单位，建设单位发给承担施工监理的监理单位和施工单位。由施工阶段监理单位组织参建各进行图纸会审，并整理成会审问题清单，在设计交底前一交给设计单位。承担设计阶段监理的监理单位组织设计单位做交底准备，并对会审问题清单拟定解答。设计交底一般以会议形式进行，先进行设计交底，后转人图纸会审问题解释，通过设计、监理、施工三或参建多研究协商，确定存在的图纸和各种技术问题的解决案。设计交底应在施工开始前完成。
设计交底应由设计单位整理会议纪要，图纸会审应由施工单位整理会议纪要，与会各会签。设计交底与图纸会审中涉及设计变更的尚应按监理程序办理设
计变更手续。设计交底会议纪要、图纸会审会议纪要一经各签认，即成为施工和监理的依据。
请问建筑设计里，初步设计图与施工图在深度上有怎么样的区别.
区别根据工程设计文件深度编制规定2008版
原则1:初步设计应满足编制施工图设计文件的需要。
原则2：施工图设计文件应满足设备材料采购，非标设备制作和施工的需要。对于将项目分别发包绐几个设计单位或实施设计分包的情况，设计文件相互关联处的深度应满足各承包或分包单位设计的需要。
a)初步设计一般要求容：
1设计说明书和目录，包括设计总说明、各专业设计说明、节能设计专项容。2各专业设计图纸
3主要材料设备表
4工程概算
5专业计算书
b)初步设计图纸设计深度限于篇幅简要说明建筑专业容，具体参见深度规定
3. 4. 3 设计图纸、
1 平面图。
1)标明承重结构的轴线、轴线编号、定位尺寸和总尺寸；注明各空间的名称，住宅标注套型卧室、起居室(厅)、厨房、卫生间等空间的使用面积；
2)绘出主要结构和建筑构配件，如非承重墙、壁柱、门窗(幕墙)、天窗、楼梯、电梯、自动扶梯、中庭(及其上牛)、夹层、平台、阳台、雨篷、台
阶、坡道、散水明沟等的位置；当围护结构为幕墙时，应标明椿墙与主体结构的定位关系；
3)表示主要建筑设备的位置，如水池、卫生器具等与设备专业有关的设备的位置；
4)表示建筑平面或空间的防火分区和防火分区分隔位置和面积，宜单独成图；
5)标明室、外地面设计标高及地上、地下各层楼地面标高；
6)底层平面标注剖切线位置、编号及指北针；
7)绘出有特殊要求或标准的厅、室的室布置，如家具的布置等；也可根据需要选择绘制标准层、标准单元或标准问的放大平面图及室布置图；
8)图纸名称、比例。
2 立面图。应选择绘制主要立面，立面图上应标明：
1)量端的轴线和编号；
2)立面外轮廓及主要结构和建筑部件的可见部分，如门窗(幕墙)、雨篷、檐口(女儿墙)、屋顶、平台、栏杆、坡道、台阶和主要装饰线脚等；
3)平，剖面未能表示的屋顶、屋顶高耸物、檐口(女儿墙)、室外地面等处主要标高或高度；
4)可见主要部位的饰面用料；
5)图纸名称、比例。
3 剖面图。剖面应剖在层高、层数不同、外空间比较复杂的部位(如中庭与邻近的楼层或错层部位)，剖面图应准确、清楚地绘示出剖到或看到的各相关部
分容，并应表示：
1)主要、外承重墙、柱的轴线，轴线编号；
2)主要结构和建筑构造部件，如地面、楼板、屋顶、栅口、女儿墙、吊顶、粱、柱、外门窗、天窗、楼梯、电梯、平台，雨篷、阳台、地沟、地坑，
台阶、坡道等；
3)各层楼地面和室外标高，以及建筑的总高度，各楼层之间尺寸及其他必需的尺寸等；
4)图纸名称、比例。
4 对于贴邻的原有建筑，应绘出其局部的平、立、剖面。
C施工图深度包括：
4．3．4 平面图。
1 承重墙、柱及其定位轴线和轴线编号，外门窗位置、编号及定位尺寸，门的开启向，注明房间名称或编号，库房(储藏)注明储存物品的火灾危险性类别；
2 轴线总尺寸(或外包总尺寸)、轴线间尺寸(柱距、跨度)、门窗洞口尺寸、分段尺寸；
3 墙身厚度(包括承重墙和非承重墙)，柱与壁柱截面尺寸(必要时)及其与轴线关系尺寸；当围护结构为幕墙时，标明幕墙与主体结构的定位关系；玻璃幕靖部分标
注立面分格间距的中心尺寸；
4 变形缝位置、尺寸及做法索引；
5 主要建筑设备和固定家具的位置及相关做法索引，如卫生器具，雨水管、水池、台、橱、柜、隔断等；
6 电梯、自动扶梯及步道(注明规格)、楼梯(爬梯)位置和楼梯上下向示意和编号索引：
7 主要结构和建筑构造部件的位置、尺寸和做法索引，如中庭、天窗、地沟、地坑、重要没备或设备机座的位置尺寸、各种平台、夹层、人、阳台、雨篷、台阶、坡道、散水、明沟等；
8 楼地而预留洞和通气管道、管线竖井、烟囱、垃圾道等位置、尺寸和做法索引，以及墙体(主要为填充墙、承重砌体墙)预留洞的位置、尺寸与标高或高度等；
9 车库的停车位(无障碍车位)和通行路线；
10 特殊工艺要求的土建配合尺寸及工业建筑中的地面荷载、起重设备的起重量、行车轨距和轨顶标高等；
11 室外地面标高、底层地面标高、各楼层标高、地下室各层标高；
12 底层平面标注剖切线位置、编号及指北针；
?3 有关平面节点详图或详图索引号；
14 每层建筑平面中防火分区面积和防火分区分隔位置及安全出口位置示意(宜单独成图，如为一个防火分区，可不注防火分区面积)，或以示意图(简图)形式在各
层平面中表示；
15 住宅平面图中标汪各房间使用面积、阳台面积；
16 屋面平面应有女儿墙、檐口、天沟、坡度、坡向、雨水口、屋脊(分水线)、变形缝、楼梯间、水箱间、电梯机房、天窗反挡风板、屋面上人、检修梯、室外消防楼梯及其他构筑物，必要的详图索引号、标高等；表述容单一的屋面可缩小比例绘制；
17 根据工程性质及复杂程度，必要时可选择绘制局部放大平面图；
18 建筑平面较长较大时，可分区绘制，但须在各分区平面图适当位置上绘出分区组合示意图，并明显表示本分区部位编号；
19 图纸名称、比例；
20 图纸的省略：如系对称平面，对称部分的部尺寸可省略，对称轴部位用对称符号表示，但轴线号不得省略；楼层平面除轴线间等主要尺寸及轴线编号外，与底层相同的尺寸可省略；楼层标准层可共用同一平面．但需注明层次围及各层的标高。
4．3．5 立面图。
1 两端轴线编号．立面转折较复杂时可用展开立面表示，但应准确注明转角处的轴线编号；
2 立面外轮廓及主要结构和建筑构造部件的位置，如女儿墙顶、檐口、柱、变形缝、室外楼梯和垂直爬梯、室外空调机搁板、外遮阳构件、阳台、栏杆，台阶、坡道、花台、雨篷、烟囱、勒脚、门窗、幕墙、洞口、门头、雨水管，以及其他装饰构件、线脚和粉刷分格线等；
3 建筑的总高度、楼层位置辅助线、楼层数和标高以及关键控制标高的标注，如女儿墙或檐口标高等；外墙的留洞应标注尺寸与标高或高度尺寸(宽×高×深及定位关系尺寸)；
4 平、剖面图未能丧示出来的屋顶、檐口、女儿墙，窗台以及其他装饰构件、线脚等的标高或尺寸；
5 在平面图上表达不清的窗编号；
6 各部分装饰用料名称或代号，剖面图上无法表达的构造节点详图索引；
7 图纸名称、比例；
8 各个向的立面应绘齐全，但差异小、左右对称的立面或部分不难推定的立面可简略；部院落或看不到的局部立面，可在相关剖面图上表示，若剖面图未能表示完全时，则需单独绘出。
4．3．6 剖面图。
1 剖视位置应选在层高不同、层数不同、外部空间比较复杂、具有代表性的部位；建筑空间局部不同处以及平面、立面均表达不清的部位，可绘制局部剖面；
2 墙、柱、轴线和轴线编号；
3 剖切到或可见的主要结构和建筑构造部件，如室外地面、底层地(楼)面、地坑、地沟、各层楼板、夹层、平台、吊顶、屋架、屋顶、山屋顶烟囱、天窗、挡风板、檐口、女儿墙、爬梯、门、窗，外遮阳构件、楼梯、台阶、坡道、散水、平台，阳台、雨篷、洞口及其他装修等可见的容；
4 高度尺寸。
外部尺寸：门、窗、洞口高度、层间高度、室外高差、女儿墙高度、阳台栏杆高度、总高度；
部尺寸：地坑(沟)深度、隔断、窗、洞口、平台、吊顶等；
5 标高。主要结构和建筑构造部件的标高，如室地面、楼面(含地下室)、平台、雨篷、吊顶、屋面板、屋面檐口、女儿墙顶、高出屋面的建筑物、构筑物及其他屋
面特殊构件等的标高，室外地面标高；
6 节点构造详图索引号；
7 图纸名称、比例。
4．3．7 详图。
1 外墙、屋面等节点，绘出不同构造层次，表达节能设计容，标注各材料名称及具体技术要求，注明细部和厚度尺寸等；
2 楼梯、电梯、厨房、卫生间等局部平面放大和构造详图，注明相关的轴线和轴线编号以及细部尺寸、设施的布置和定位、相互的构造关系及具体技术要求等；
3 室外装饰面的构造、线脚、图案等；标注材料及细部尺寸、与主体结构的连接构造等；
4 门、窗、幕墙绘制立面图，对开启面积大小和开户式，与主体结构的连接式、用料材质、颜色等作出规定；
5 对另行委托的幕墙、特殊门窗，应提出相应的技术要求；
6 其他凡在平、立、剖面图或文字说明中无法交侍或交待不清的建筑构配件和建筑构造。
4．3．8 对贴邻的原有建筑，应绘出其局部的平、立、剖面土，并索引新建筑与原有建筑结合处的详图号。
4．3．9 平面图、立面图、剖面图和详阁有关节能构造及措施的表达应一致。
上述施工设计图纸设计深度限于篇幅简要说明建筑专业容，具体参见深度规定提问者评价
建设工程图纸会审技巧
工程开工之前，需识图、审图，再进行图纸会审工作。如果有识图、审图经验，掌握一些要点，则事半功倍。现谈谈本人的识图、审图经验，供参考。
识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸
检查施工图中容易出错的部位有无出错检查有无改进的地。
一、熟悉拟建工程的功能
图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。最后识读建筑说明，熟悉工程装修情况。
二、熟悉、审查工程平面尺寸
建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，省制图习惯是边轴线为外墙外边线。识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否便使用、采光通风是否良好等。识读下一层平面图尺寸时，检查与上一层有无不一致的地。
三、熟悉、审查工程立面尺寸
建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。通过这些施工图，可掌握工程的立面尺寸。正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标飘，第三道是总高度。审查法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二
道尺寸，第二道尺寸相加之和是否等于第三道尺寸。检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。建施图各楼层标高与结施图相应楼层的标高应不完全相同，因建施图的楼地面标高是工程完工后的标高，而结施图中楼地面标高仅结构面标高，不包括装修面的高度，同一楼层建施图的标高应比结施图的标高高几厘米。这一点需特别注意，因有些施工图，把建施图标高标在了相应的结施图上，如果不留意，施工中会出错。
熟悉立面图后，主要检查门窗顶标高是否与其上一层的梁底标高相一致；检查楼梯踏步的水平尺寸和标高是否有错，检查梯梁下竖向净空尺寸是否大于2.1米，是否出现碰头现象；当中间层出现露台时，检查露台标高是否比室低；检查厕所、浴室楼地面是否低几厘米，若不是，检查有无防溢水措施；最后与水电空调安装、设备工艺、第二次装修施工图相结合，检查建筑高度是否满足功能需要。
四、检查施工图中容易出错的地有无出错
熟悉建筑工程尺寸后，再检查施工图中容易出错的地有无出错，主要检查容如下：
1、检查女儿墙砼压顶的坡向是否朝。
2、检查砖墙下有梁否。
3、结构平面中的梁，在梁表中是否全标出了配筋情况。
4、检查主梁的高度有无低于次梁高度的情况。
5、梁、板、柱在跨度相同、相近时，有无配筋相差较大的地，若有，需验算。
6、当梁与剪力墙同一直线布置时，检查有无梁的宽度超过墙的厚度。
7、当梁分别支承在剪力墙和柱边时，检查梁中心线是否与轴线平行或重合，检查梁宽有无突出墙或柱外，若有，应提交设计处理。
8、检查梁的受力钢筋最小间距是否满足施工验收规要求，当工程上采用带肋的螺纹钢筋
时，由于工人在钢筋加工中，用无肋面进行弯曲，所以钢筋直径取值应为原钢筋直径加上约21mm肋厚。
9、检查室出露台的门上是否设计有雨蓬，检查结构平面上雨蓬中心是否与建施图上门的中心线重合。
10、当设计要求与施工验收规有无不同。如柱表中常说明：柱筋每侧少于4根可在同一截面搭接。但施工验收规要求，同一截面钢筋搭接面积不得超过50%。
11、检查结构说明与结构平面、大样、梁柱表中容以及与建施说明有无存在相矛盾之处。
12、单独基础系双向受力，沿短边向的受力钢筋一般置于长边受力钢筋的上面，检查施工图的基础大样图中钢筋是否画错。
五、审查原施工图有无可改进的地
主要从有利于该工程的施工、有利于保证建筑质量、有利于工程美观三个面对原施工图提出改进意见。
1、从有利于工程施工的角度提出改进施工图意见
①结构平面上会出现连续框架梁相邻跨度较大的情况，当中间支座负弯矩筋分开锚固时，会造成梁柱接头处钢筋太密，捣砼困难，可向设计人员建议：负筋能连通的尽量连通。
②当支座负筋为通长时，就造成了跨度小梁宽较小的梁面钢筋太密，无法捣砼，可建议在保证梁负筋的前提下，尽量保持各跨梁宽一致，只对梁高进行调整，以便于面筋连通和浇捣砼。
③当结构造型复杂，某一部位结构施工难以一次完成时，向设计提出：砼?巅缝如留置。
④露台面标高降低后，若露台中间有梁，且此梁与室相通时，梁受力筋在降低处是弯折还是分开锚固，请设计处理。
2、从有利于建筑工程质量面，提出修改施工图意见。
①当设计天花抹灰与墙面抹灰相同为1：1：6混合砂浆时，可建议将天花抹灰改为1：1：
4混合砂浆，以增加粘结力。
②当施工图上对电梯井坑、卫生间沉池，消防水池未注明防水施工要求时，可建议在坑外壁、沉池水池壁增加水泥砂浆防水层，以提高防水质量。
3、从有利于建筑美观面提出改善施工图
①若出现露台的女儿墙与外窗相接时，检查女儿墙的高度是否高过窗台，若是，则相接处不美观，建议设计处理。
②检查外墙饰面分色线是否连通，若不连通，建议到阴角处收口；当外墙与墙无明显分界线时，询问设计，墙装饰延伸到墙处收口最为美观，外墙突出部位的顶面和底面是否同外墙一样装饰。
③当柱截面尺寸随楼层的升高而逐步减小时，若柱突出外墙成为立面装饰线条时，为使该线条上下宽窄一致，建议对突出部位的柱截面不缩小。
④当柱布置在建筑平面砖墙的转角位，而砖墙转角少于900，若结构设计仍采用形柱，可建议根据建筑平面将形改为多边形柱，以免柱角突出墙外，影响使用和美观。
⑤当电梯大堂（前室）左边有一框架柱突出墙面10～20cm时，检查右边柱是否出突出相同尺寸，若不是，建议修改成左右对称。
按照“熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程的立面尺寸
检查施工图中容易出错的部位有无出错检查有无需改进的地”的程序和思路，会有计划、全面地展开识图、审图工作。
