等级: 湖南工程学院
课程设计
课程名称电力电子技术
课题名称 SG3525正弦波逆变电源设计
专业
班级
学号
姓名
指导教师
2013年12 月16 日
湖南工程学院
课程设计任务书
课程名称单片机原理及应用
课题智能密码锁设计
专业班级
学生姓名
学号
指导老师
审批
任务书下达日期2013 年12 月16 日
设计完成日期2013 年12 月27 日
设计内容与设计要求
一．设计内容：
1．电路功能：
1）逆变就是将直流变为交流。由波形发生器产生50Hz、幅度可变的正弦波，与锯齿波比较后，再通过PWM电路，输出SPWM波，经
过驱动电路驱动逆变电路进行逆变，再经过高频变压器与滤波电
路输出-50Hz的正弦波。
2）电路由主电路与控制电路组成，主电路主要环节：高频逆变电路、滤波环节。控制电路主要环节：正弦信号发生电路、脉宽调制PWM、
电压电流检测单元、驱动电路。
3）功率变换电路中的高频开关器件采用IGBT或MOSFET。
4）系统具有完善的保护
2. 系统总体方案确定
3. 主电路设计与分析
1）确定主电路方案
2）主电路元器件的计算及选型
3）主电路保护环节设计
4. 控制电路设计与分析
1）检测电路设计
2）功能单元电路设计
3）触发电路设计
4）控制电路参数确定
二．设计要求：
1．要求输出正弦波的幅度可调。
2．用SG3525产生脉冲。
3．设计思路清晰，给出整体设计框图；
4．单元电路设计，给出具体设计思路和电路；
5．分析所有单元电路与总电路的工作原理，并给出必要的波形分析。
6．绘制总电路图
7．写出设计报告；
主要设计条件
1．设计依据主要参数
1）输入输出电压：输入（DC）+15V、10V（AC）
2）输出电流：1A
3）电压调整率：≤1%
4）负载调整率：≤1%
5）效率：≥0.8
2. 可提供实验与仿真条件
说明书格式
1．课程设计封面；
2．任务书；
3．说明书目录；
4．设计总体思路，基本原理和框图（总电路图）；
5．单元电路设计（各单元电路图）；
6．故障分析与电路改进、实验及仿真等。
7．总结与体会；
8．附录（完整的总电路图）；
9．参考文献；
11、课程设计成绩评分表
进度安排
第一周星期一:课题内容介绍和查找资料；
星期二:总体电路方案确定
星期三:主电路设计
星期四:控制电路设计
星期五:控制电路设计；
第二周星期一: 控制电路设计
星期二：电路原理及波形分析、实验调试及仿真等
星期四~五:写设计报告，打印相关图纸；
星期五下午:答辩及资料整理
目录
第1章概述 (1)
1.1课题来源 (1)
1.2解决方法 (1)
1.3设计的优点 (2)
第2章系统总体设计 (2)
2.1 系统设计总体思路 (2)
2.1 系统基本工作原理 (3)
2.3 系统设计框图 (4)
第3章系统主电路设计 (5)
3.1 系统主电路结构设计 (5)
3.2 系统保护电路设计 (5)
第4章单元电路设计 (6)
4.1 正弦信号发生电路设计 (6)
4.2 宽度调制PWM电路设计 (7)
4.3 电压电流检测电路设计 (11)
4.4 光耦合驱动电路设计 (12)
第6章总结与体会 (13)
附录1总电路图 (14)
附录2 参考文献 (15)
附录3 课程设计成绩评分表 (16)
第1章概述
1.1课题来源
电力逆变电源有着广泛的用途，它可用于各类交通工具，在太阳能及风能发电领域，逆变器有着不可替代的作用。电力控制系统的可靠程度是电力系统和设备可靠、高效运行的保证，而电力控制系统必须具备安全可靠的控制电源。电力系统中为保证变电所的诸如后台机、通讯设备等能在交流电源停电后不间断工作，工程做法一般采用UPS电源作为主要解决方案，但UPS电源存在容量小、价格贵、故障率高等不足，因此综合自动化变电所中可采用电力正弦波逆变电源来代替常规不间断UPS电源。
1.2解决方法
逆变电源是一种采用电力电子技术进行电能变换的装置，它从交流或直流输入获得稳压恒频的交流输出。利用逆变电源可以解决UPS电源存在的各种缺点，可以很好的运用在一些不能断电的场合。本相正弦波SPWM逆变电源的设计以SG3252为核心，采用了运算放大器、二极管、功率场效应管、电容和电阻等器件来组成电路。
1.3设计的优点
1.降低了电力逆变器系统运行维护费用：现运行的综合自动化变电所中，一般设后台监控微机，通讯设备大多为微波及光纤机等，此类监控和通讯设备工作电源为交流电源，要做到不间断供电，以满足四遥要求，不同的设备须单独装设不间断电源(UPS)和蓄电池组。而变电所中装设逆变电源可直接利用所用直流电源系统的大容量蓄电池提供交流电源，比UPS供电方案节约了投资费用，避免了蓄电池组的重复投资，减少了维护工作量，降低了运行成本。
2.提高了电力逆变器供电可靠性：中装设的直流电源系统，可靠性高、寿命长，因此采用直流动力+逆变器方案，利用所用直流电源系统的监控功能和逆变器的通讯功能可远方实时监视逆变电源的运行状态，解决了常规UPS电源的蓄电池容量小、无监控，容易出现蓄电池损坏又不能及时发现的问题。由于变电所直流电源系统蓄电池的大容量，电网断电后不间断供电时间大大延长，真正起到了保安电源的作用，提高了其供电可靠性。
3.提高了电力逆变器供电的安全性：力逆变器是新一代的DC/AC电源产品，输入为220V直流电，输出为220V、50Hz正弦波交流电，输入输出端完全与市电隔离，避免了市电波动对负载的影响，完全满足变电所分站RTU、通讯设备和微机等设备对工作电源的要求，而完全与市电隔离，还可避免雷电等过电压造成的电源板烧毁事故，提高了负载的安全性。
第2章系统总体设计
2.1 系统设计总体思路
本课题采用单相桥式逆变电路进行设计。逆变器主电路开关管采用功率MOSFET，具有开关频率高，驱动电路简单等特点。当开关期间，VT1,VT2轮流导通，即可在负载端得到所需幅值与频率的电源。脉宽调制信号由专用的集成芯片SG3252产生。由正弦波发生器产生一幅度可变的正弦波，送人SG3525输出经调制的SPWM波形，经过反相器反相后，得到两路互为反相的PWM驱动信号，分别驱动功率场效应管交替导通，从而在高频变压器的副边得到一SPWM波形，经过LC滤波后，得到所需的正弦波，幅度可通过电位器RP进行改变。
2.2 系统工作原理
逆变器主电路开关管采用功率MOSFET管，具有开关频率高、驱动电路
简单、系统效率较高的特点。当开关其间VT
1、VT
2
轮流导通即可在负载端
得到所需频率与幅值的交流电源。
脉宽调制信号由专用集成芯片SG3525产生。SG3525芯片不仅能产生频率灵活可变的方波，而且可输出正弦PWM（SPWM）信号，以提高后接变压器的工作频率。为了使SG3525产生一个SPWM信号，可在芯片的9脚处加入一个幅度可变的50Hz正弦波（我们这里仅需得到频率固定的50Hz可变电源，若需获得频率也可变的交变电源，则只需在9脚处加入一个幅值与频率均可变的正弦波即可），与5脚处的锯齿波信号进行比较，从而获得SPWM 控制信号，改变正弦波的幅值，即改变调制度M（调制度定义为正弦波调制
波峰U
rm 与锯齿波载波峰值U
tm
之比，即M=U
rm
/U
tm
）就可以改变输出电压的幅
值，正常M≤1。考虑到5脚处的锯齿波如图2.1所示，锯齿波的顶点U
H
约
为3.3V，谷点U
L
约为0.9V。
图2.1 2.3 系统设计框图
正弦波发生
器
锯齿波发生器（SG3252）
PWM电路
（SG3252）
SPWM
波
逆变电
路
驱动电
路
滤波电
路
输出正
弦波
电压电流检
测单元电路保护电路
t
U SW
U H
U L
U
t
第3章系统主电路设计
3.1 系统主电路结构设计
单相桥式逆变电路
如图所示的单相全桥逆变电路主要由逆变电路和控制电路组成。逆变电路包括逆变全桥和滤波电路，其中逆变全桥完成直流到交流的变换．滤波电路滤除谐波成分以获得需要的交流电；控制电路完成对逆变桥中开关管的控制并实现部分保护功能。图中的逆变全桥由4个开关管和4个续流二极管组成，工作时开关管在高频条件下通断．开关瞬间开关管电压和电流变大，损耗大，结温升高，加上功率回路寄生电感、振荡及噪声等．极易导致开关管瞬间损坏，以往常用分立元件设计开关管的保护电路和驱动电路，导致电路庞大且不可靠。
3.2 系统保护电路设计
输入过电压和欠电压保护电路图
如图所示，直流电压保护信号取自自主电路输入电压，经电阻R84分压和管够隔离后送入控制电路。利用光电耦合器吧各种模拟负载和数字信号隔离开来，也就是吧“模拟地”与“数字地”断开。进过光耦的保护信号通过比较器分别与设定的最大或最小电压值进行比较，如果电压值超过限定值，比较器就输出低电平。比较器的输出信号相与，所得的信号送入DSP 的PDPINT中断口。当器件引脚PDPINT被拉低时，会产生一个外部中断，这个中断是为系统的安全操作提供的。如果PIPINT未被屏蔽，且被拉低后，所有的PWM输出均为高阻态。这样就可以在过流等故障的情况下，吧逆变器的的PWM控制信号封死，从而实现对逆变器的保护。
第4章单元电路设计
4.1 正弦信号发生电路设计
正弦波发生电路图
如图可知，正弦波发生器由两部分组成，前半部分为RC串并联型正弦波振荡器，振荡频率设定在50Hz，调节电位器RP（即实验挂箱面板上的幅度调节电位器），即可调节正弦波峰—峰值，从而调节SPWM信号的脉冲宽度以及逆变电源输出基波电压的大小。正弦波发生器的后半部分为移位电路，将正负对称的正弦波移位到第一象限，并使正弦波的谷点在0.9V之上。
4.2 宽度调制PWM电路设计
SPWM控制原理：逆变电路理想的输出电压是图2-1（a）正弦波u0=Uo1sin ωt。而电压型逆变电路的输出电压是方波，如果将一个正弦波半波电压分成N等分，并把正弦曲线每一等分所包围的面积都用一个与其面积相等的
等副矩形脉冲来代替，且矩形脉冲的中点与相应正弦等分的中重合，得到如图2-1（b ）所示的脉冲列这就是PWM 波形。正弦波的另外一个半波可以用相同的方法来等效。可以看出，该PWM 波形的脉冲宽度按正弦规律变化，称为SPWM （Sinusoidal Pulse Width Modulation ）波形。
Y 轴
①②
③④⑤
⑥⑦
⑧⑨
⑩
X 轴
Y 轴
①②
③
④
⑤
π2π
ωt
u
u 0PWM
ωt
(a)正弦电压(b)SPWM 等效电
压
O
O
-U d
∠θ∠θ∠θ∠θ
∠θ12
34
5α
1
α
2
=θθ=1
2
根据采样控制理论，冲量相等而形状不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。脉冲频率越高，SPWM 波形越接近正弦波。逆变器的输出电压为SPWM 波形时，其低次谐波将得到很好的抑制和消除，高次谐波又能很容易滤去，从而可获得畸变率极低的正弦波输出电压。 SPWM 控制方式就是对逆变电路开关器件的通、断进行控制，使输出端得带一系列幅值相等而狂度不相等的脉冲，用这些脉冲来代替正弦波或者其他所需要的波形。
本设计是采用SG3525芯片来产生SPWM波。

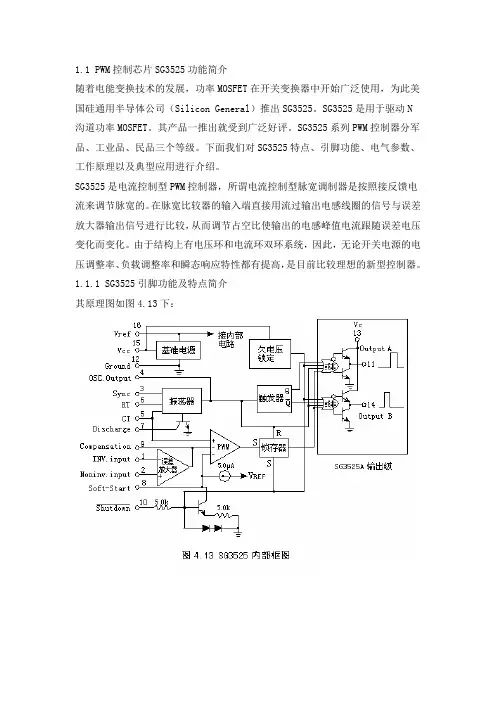

PWM控制芯片SG3525简介：
SG3525是电流控制性型PWM控制器，所谓电流控制型脉宽调制器是按照反馈电流表调节脉宽的。在脉宽比较器的输入端直接用流过输出电感线圈的信号与误差信号放大器输出信号进行比较，从而调节占空比使输出电感峰值电流跟随误差电压变化而变化。由于结构上有电压环和电流环双环系统。因此，无论开关电源的电压调整率、负载调整率和瞬态响应特性都有提高，是目前比较理想的新型控制器。
SG3525内部结构和工作特性
1 2 3 4 5 6 7 816 15 14 13 12 11 10 9
反相输入同相输入
同步端同步输出
C
T
R
T
软电端
软启动
U
Ref
U CC
输出B
U
C
接地
输出A
封锁端
补偿端SG3525引脚图
1.相输入端(引脚1):误差放大器的反相输入端，该误差放大器的增益标称值为80dB，其大小由反馈或输出负载而定，输出负载可以是纯电阻，也可以是电阻性元件和电容元件的组合。该误差放大器的共模输入电压范围
为1.5~5.2V。此端通常接到与电源输出连接的电阻分压器上。负反馈控制时，将电源输出电压分压后与基准电压相比较。
2.相输入端(引脚2):此端通常接到基准电压引脚16的分压电阻上，取得2.5V的基准比较电压与引脚1的取样电压相比较。
3.步端(引脚3):为外同步用。需要多个芯片同步工作时，每个芯片有各自的振荡可以分别与它们的引脚4相副脚3相连，这时所有芯片的工作频率最快的芯片工作频率同步;也可以使单个芯片以外部时钟频率工作。
4.步输出端(引脚4):同步脉冲输出。作为多个芯片同步工作时使用。
5.振荡电容端(引脚5):振荡电容一端接至引脚5，另一端直接接至地端。
6.振荡电阻端(引脚6):振荡电阻一端接至引脚6，另一端直接接至地端。
7.放电端(引脚7):Ct的放电由5、7两端的死区电阻决定。
8.软起动(引脚8):比较器的反相端，即软起动器控制端(引脚8)，引脚8可外接软起动电容。
9.补偿端(引脚9):在误差放大器输出端引脚9与误差放大器反相输入端引脚1间接电阻与电容，构成PI调节器，补偿系统的幅频、相频响应特性。
10.锁端(引脚10):引脚10为PWM锁存器的一个输入端，一般在该端接入过流检测信号。
11.冲输出端(引脚11、引脚14):输出末级采用推挽输出电路，驱动场效应功率管时关断速度更快。
12.地端(引脚12):该芯片上的所有电压都是相对于引脚12而言，既是功率地也是信号地。
13.挽输出电路电压输入端屿1脚13):作为推挽输出级的电压源，提高输出级输出功率。
14.片电源端(引脚15):直流电源从引脚15引人分为两路:一路作为内部逻辑和模拟电路的工作电压;另一路送到基准电压稳压器的输入端，产生5.1V土1的内部基准电压。
15.准电压端(引脚16):基准电压端引脚16的电压由内部控制在5.1V 土1。可以分压后作为误差放大器的参考电压
4.3 电压电流检测电路设计
场效应晶体管与电阻相结合进行电流检测电路：
如上图所示,这种检测技术是上一种的改进形式,只不过它的检测器件不是FET 而是小电阻。在这种检测电路中检测小电阻的阻值相对来说比检测FET 的RDS要精确很多,其检测精度也相对来说要高些,而且无需专门电路来保证功率FET 和检测FET 漏端的电压相等,降低了设计难度,但是其代价就是检测小电阻所带来的额外功率损耗比第一种检测技术的1/ N2还要小( N 为功率FET 和检测FET 的宽度之比) 。此技术的缺点在于,由于M1 ,M3 的V DS不相等(考虑VDS对IDS的影响), IM 与IS 之比并不严格等于N ,但这
个偏差相对来说是很小的,在工程中N 应尽可能的大, RSENSE应尽可能的小。在高效的、低压输出、大负载应用环境中,就可以采用这种检测技术。
4.4 光耦合驱动电路设计
光耦合驱动电路图
以上隔离驱动电路采用A3120光耦合隔离驱动电路，A3120具有欠压锁定保护功能，当输入信号问高电平时，A3120输出为高电平，由功放级的NPN晶体管放大后输出，驱动功率器件。当输入低电平时，A3120输出为低电平，功放级的NPN晶体管导通，功率器件级间承受反压关段。图中R的大小你将影响开关损耗，并且影响功率开关的关断尖峰大小及逆变器件输出波形的质量。逆变桥选用的不同的功率开关，应调整R57的大小，使逆变器获得最佳的性能。
第5章总结与体会
通过这次课程设计，让我对单相正弦波SPWM逆变电源的工作原理有了比较深入的理解，基本掌握了SG3525设计单相正弦波SPWM逆变电源概念、工作波形等内部构造及其工作原理。
通过这次设计我明白了团队合作的重要性，以及自学的必要性，面对难题，要去积极地面对并且解决难题。最后，在这两个星期的设计期间，谢谢指导老师们对同学们耐心指导，帮助同我们解决各种各样的问题，同时感谢在课程设计期间其它同学对我的帮助，向所有的指导老师表示衷心的感谢！
总电路图
参考文献
1．石玉等电力电子技术题例与电路设计指导[M]机械工业出版社1998 2．王兆安等电力电子技术（第4版）[M] 机械工业出版社2000
3．浣喜明等电力电子技术[M] 高等教育出版社2000
4．莫正康等电力电子技术应用（第3版）[M] 机械工业出版社2000 5．郑琼林等电力电子电路精选[M] 机械工业出版社1996
6．刘定建等实用晶闸管电路大全[M] 机械工业出版社1996
7．刘祖润等毕业设计指导[M] 机械工业出版社1995
8．刘进军等电力电子技术（第五版） [M] 2009
等级: 湖南工程学院 课程设计 课程名称电力电子技术 课题名称 SG3525正弦波逆变电源设计 专业 班级 学号 姓名 指导教师 2013年12 月16 日
湖南工程学院 课程设计任务书 课程名称单片机原理及应用 课题智能密码锁设计 专业班级 学生姓名 学号 指导老师 审批 任务书下达日期2013 年12 月16 日 设计完成日期2013 年12 月27 日
设计内容与设计要求 一．设计内容： 1．电路功能： 1）逆变就是将直流变为交流。由波形发生器产生50Hz、幅度可变的正弦波，与锯齿波比较后，再通过PWM电路，输出SPWM波，经 过驱动电路驱动逆变电路进行逆变，再经过高频变压器与滤波电 路输出-50Hz的正弦波。 2）电路由主电路与控制电路组成，主电路主要环节：高频逆变电路、滤波环节。控制电路主要环节：正弦信号发生电路、脉宽调制PWM、 电压电流检测单元、驱动电路。 3）功率变换电路中的高频开关器件采用IGBT或MOSFET。 4）系统具有完善的保护 2. 系统总体方案确定 3. 主电路设计与分析 1）确定主电路方案 2）主电路元器件的计算及选型 3）主电路保护环节设计 4. 控制电路设计与分析 1）检测电路设计 2）功能单元电路设计 3）触发电路设计 4）控制电路参数确定 二．设计要求： 1．要求输出正弦波的幅度可调。 2．用SG3525产生脉冲。 3．设计思路清晰，给出整体设计框图； 4．单元电路设计，给出具体设计思路和电路； 5．分析所有单元电路与总电路的工作原理，并给出必要的波形分析。 6．绘制总电路图 7．写出设计报告；
主要设计条件 1．设计依据主要参数 1）输入输出电压：输入（DC）+15V、10V（AC） 2）输出电流：1A 3）电压调整率：≤1% 4）负载调整率：≤1% 5）效率：≥0.8 2. 可提供实验与仿真条件 说明书格式 1．课程设计封面； 2．任务书； 3．说明书目录； 4．设计总体思路，基本原理和框图（总电路图）； 5．单元电路设计（各单元电路图）； 6．故障分析与电路改进、实验及仿真等。 7．总结与体会； 8．附录（完整的总电路图）； 9．参考文献； 11、课程设计成绩评分表 进度安排 第一周星期一:课题内容介绍和查找资料； 星期二:总体电路方案确定 星期三:主电路设计 星期四:控制电路设计 星期五:控制电路设计； 第二周星期一: 控制电路设计 星期二：电路原理及波形分析、实验调试及仿真等 星期四~五:写设计报告，打印相关图纸； 星期五下午:答辩及资料整理
通用纯正弦波逆变器制作 概述 本逆变器的PCB设计成12V、24V、36V、48V这几种输入电压通用。制作样机是12V输入，输出功率达到1000W功率时，可以连续长时间工作。 该逆变器可应用于光伏等新能源，也可应用于车载供电，作为野外应急电源，还可以作为家用，即停电时使用蓄电池给家用电器供电。使用方便，并且本逆变器空载小，效率高，节能环保。 设计目标 1、PCB板对12V、24V、36V、48V低压直流输入通用； 2、制作样机在12V输入时可长时间带载1000W； 3、12V输入时最高效率大于90%； 4、短路保护灵敏，可长时间短路输出而不损坏机器。 逆变器主要分为设计、制作、调试、总结四部分。下面一部分一部分的展现。 第一部分设计 1.1 前级DC-DC驱动原理图 DC-DC驱动芯片使用SG3525，关于该芯片的具体情况就不多介绍了。其外围电路按照pdf里面的典型应用搭起来就OK。震荡元件Rt=15k，Ct=222时，震荡频率在21.5KHz左右。用20KHz左右的频率较好，开关损耗小，整流管的压力也小些，有利于效率的提高。不过频率低，不利于器件的小型化，高压直流纹波稍大些。 电池欠压保护，过压保护以及过流保护在DC-DC驱动上实现。用比较器搭成自锁电路，比较器输出作用于SG3525的shut_down引脚即可。保护电路均是比较器搭建的常规电路。DC-DC驱动部分使用了准闭环，轻载时，准闭环将高压直流限制在380V左右，一旦负载加重前级立即进入开环模式，以最高效率运行。并且使用了光耦隔离，前级输入和输出在电气上是隔离开的，这样设计也是为了安全。如图1.1所示，是DC-DC驱动电路原理图。
正弦波逆变器逆变主电路介绍 主电路及其仿真波形 图1主电路的仿真原理图 图1.1是输出电压的波形和输出电感电流的波形。上部分为输出电压波形，下面为电感电流波形。 图1.1输出电压和输出电感电流的波形 图1.2为通过三角载波与正弦基波比较输出的驱动信号，从上到下分别为S1、S3、S2、S4的驱动信号，从图中可以看出和理论分析的HPWM调制方式的开关管的工作波形向一致。
图1.2 开关管波形 从图1.3的放大的图形可以看出，四个开关管工作在正半周期，S1和S3工作在互补的调制状态，S4工作在常导通状态，S2截止；在负半周期，S2和S4工作在互补的调制状态，S3工作在常导通状态，S1截止。 图1.3放大的开关管波形 图1.4为主电路工作模态的仿真波形，图中从上到下分别为C3的电压波形、C1的电压波形、S3开关管的驱动波形，S1的驱动波形。从图中可以看出在S1关断的瞬间，辅助电容的电压开始上升，完成充电过程，同时S3上的辅助电容完成放电过程，S3开通。 图1.4工作模态仿真波形 图1.5为开关管的驱动电压波形和电感电流波形图，图中从上到下分别为电
感电流波形、S3驱动波形、S1驱动波形。从图中可以看出当S1关断瞬间到S3开通的瞬间，电感电流为一恒值，S3开通后，电感电流不断下降到S3关断时的最小值，然后到S1开通之前仍然为一恒值，直到S1开通，重复以上过程。根据以上结论可以看出仿真分析状态和前面的理论分析完全符合。 图1.5开关管的驱动电压波形和电感电流波形 2 滤波环节参数设计与仿真分析 2.1 输出滤波电感和电容的选取 对逆变电源而言，由于逆变电路输出电压波形谐波含量较高，为获得良好的正弦波形，必须设计良好的LC 滤波器来消除开关频率附近的高次谐波。 滤波电容C f 是滤除高次谐波，保证输出电压的THD 满足要求。C f 越大，则THD 小，但是C f 不断的增大，意味着无功电流也随之增加，从而增加了逆变电源的 电容容量，同时会导致逆变电源系统体积重量增加，同时电容太大，充放电时间也延长，对输出波形也会产生一定的影响。 逆变桥输出调制波形中的高次谐波主要降在滤波电感的两端，所以L 的大小关系到输出波形的质量。要保证输出的谐波含量较低，滤波电感的感值不能太小。增加滤波器电感量可以更好地抑制低次谐波，但是电感量的增加带来体积重量的加大。不仅如此，滤波电感的大小还影响逆变器的动态特性。滤波电感越大，电感电流变化越慢，动态时间越长，波形畸变越严重。而减小滤波电感，可以改善电路的动态性能，则使得输出电流的开关纹波加大，必然增大磁滞损耗，波形也会变差。综合以上的分析，在LC 滤波器的参数设计时应综合考虑。 本文设计的LC 滤波器如图 3.12中所示，电感的电抗2L X L fL ωπ==,L X 随频率的升高而增大。电容的电抗为 112C X C fC ωπ==，C X 随频率的升高而减小。1L C ωω=所对应
目录 目录 (1) 第一章绪论 (2) 1.1 正余弦波逆变器的概念 (2) 1.2 正余弦波逆变器的发展历史 (2) 1.2.1 概述 (2) 1.2.2 正余弦波逆变器器件概述 (3) 第二章正弦波逆变器中的开关器件及其基本工作原理 (4) 2.1 可关断晶体管（GTO） (4) 2.2 电力晶体管（GTR） (5) 2.3 功率场效应晶体管（Power MOSFET） (6) 2.4 绝缘栅双极晶体管（IGBT） (7) 2.5 小结 (8) 第三章正弦波逆变器设计总体思路.... (9) 3.1 总体框架图 (9) 3.2 局部电路 (9) 3.21 电压型逆变器 (9) 3.22 电流型逆变器 (10) 3.3 正弦脉宽调制逆变器 (11) 3.31 PWM逆变电路及其工作原理 (11) 3.32 总控制电路 (13) 3.33控制局部电路 (15) 第四章SPWM逆变器的应用 (16) 4.1 SPWM逆变器的概况 (16) 4.2 SPWM逆变器的应用场合 (16) 总结 (17) 参考文献 (17)
第一章绪论 1.1正弦波逆变器的概念 所谓逆变器，是指整流器的逆向变换装置。其作用是通过半导体功率开关器件（例如GTO,GTR,功率MOSFET 和IGBT等）的开通和关断作用，把直流电能换成交流电能，它是一种电能变换装置逆变器。 特别是弦波逆变器，其主要用途是用于交流传动，静止变频和UPS电源。逆变器的负载多半是感性负载。为了提高逆变效率，存储在负载电感中的无功能量应能反馈回电源。因此要求逆变器最好是一个功率可以双向流动的变换器，即它既可以把直流电能传输到交流负载侧，也可以把交流负载中的无功电能反馈回直流电源。 1.2弦波逆变器的发展历史 1.21 概述 逆变器的原理早在1931年就在文献中提到过。1948年，美国西屋电气公司用汞弧整流器制成了3000HZ 的感应加热用逆变器。 1947年，第一只晶体管诞生，固态电力电子学随之诞生。1956年，第一只晶体管问世，这标志着电力电子学的诞生，并开始进入传统发展时代。在这个时代，逆变器继整流器之后开始发展。首先出现的是SCR电压型逆变器。1961年，B.D.Bedford提出了改进型SCR强迫换向逆变器，为SCR逆变器的发展奠定了基础。1960年以后，人们注意到改善逆变器波形的重要性，并开始进行研究。1962年，A.Kernick提出了“谐波中和消除法”，即后来常用的“多重叠加法”，这标志着正弦波逆变器的诞生。1963年，F.G.Turnbull提出了“消除特定谐波法”，为后来的优化PWM法奠定了基础，以实现特定的优化目标，如谐波最小，效率最优，转矩脉动最小等。 20世纪70年代后期，可关断晶闸管GTO、电力晶体管GTR及其模块相继实用化。80年代以来，电力电子技术与微电子技术相结合，产生了各种高频化的全控器件，并得到了迅速发展，如功率场效应管Power MOSFET、绝缘门极晶体管IGT或IGBT、静电感应晶体管SIT、静电感应晶闸管SITH、场控晶闸管

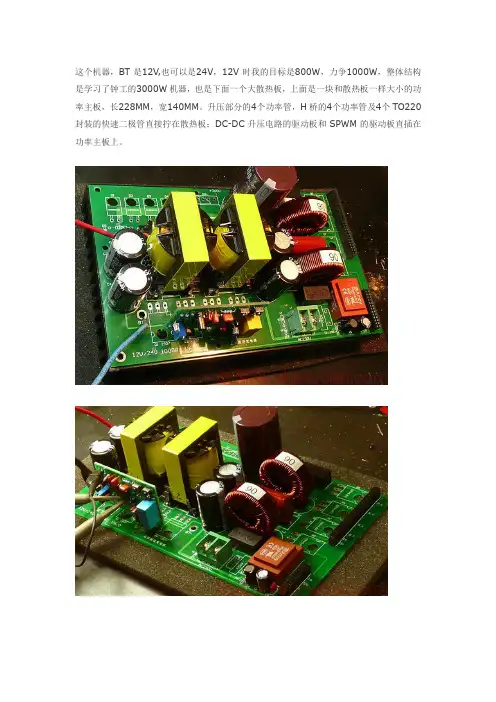

1000W正弦波逆变器制作过程详解 1000W正弦波逆变器制作过程详解 作者:老寿 这个机器，输入电压是直流是12V,也可以是24V，12V时我的目标是800W，力争1000W，整体结构是学习了钟工的3000W机器.具体电路图请参考:1000W正弦波逆变器(直流12V转交流220V)电路图 也是下面一个大散热板，上面是一块和散热板一样大小的功率主板，长228MM，宽140MM。升压部分的4个功率管，H桥的4个功率管及4个TO220封装的快速二极管直接拧在散热板；DC-DC升压电路的驱动板和SPWM的驱动板直插在功率主板上。 因为电流较大，所以用了三对6平方的软线直接焊在功率板上： 吸取了以前的教训：以前因为PCB设计得不好，打了很多样，花了很多冤枉钱，常常是PCB打样回来了，装了一片就发现了问题，其它的板子就这样废弃了。所以这次画PCB 时，我充分考虑到板子的灵活性，尽可能一板多用，这样可以省下不少钱，哈哈。
