衡量电能质量的指标有：频率质量，电压质量，波形质量。
频率质量与电压质量均直接与系统中有功功率、无功功率的分配，以及频率与电压的调节有关。波形质量涉及电力系统的谐波及其抑制。“有功功率负荷”
电力系统中负荷变动的幅度越大，周期就越长。
预计负荷是电力系统一个很重要的环节，其中对负荷的精准预测必须考虑损耗，损耗包括网络损耗和厂用电。网络损耗有1与负荷无关的损耗，不变损耗，比如变压器的空载损耗，2与负荷的平方成正比，可变损耗，比如变压器和线路电阻的损耗；
电力系统中有功功率的最优分配包括有功功率电源的最优组合和有功功率负荷的最优分配。
电力系统的频率，频率必须稳定在50Hz上下，并且偏移不超过一定范围。因为电动机的转速与频率有关。如果频率变化，难免造成产品次品率上升，对国民经济有影响；如果频率变化，对发电厂的发电机等都有影响。
自动调速系统（内含调速器和调频器）
一次调频:
一次调频主要用于幅度小，周期小的负荷变动引起的频率偏移。
其中负荷的增量由两部分构成，1发电机调速作用减速而增加的功率2负荷本身调节而减少的负荷功率。
二次调频：
进行二次调频时，系统中负荷的增减要有调频机组或者调频厂承担。其中负荷的增量主要由三部分构成：1由于二次调频发电机增发的功率2发电机调速增加的功率3负荷本身调节减少的负荷功率。
电力系统的有功功率电源集中在各类发电厂的发电机，而无功功率电源除发电机外还有电容器、调相机、静止无功补偿器等。
并联电容器只能向系统提供感性无功功率，它所提供的感性无功功率与其端电压的平方成正比。
并联电抗器用来吸收轻载或空载线路过剩的感性无功功率。
无功功率的最优分布和电力系统电压调整。
同步电动机可以发无功功率。
无功功率的损耗有变压器上的无功功率损耗（励磁支路损耗和绕组漏抗损耗）、电力线路上的无功功率损耗（并联电纳和串联电抗，其中并联电纳的这种损耗又称充电功率，与线路电压平方成正比，呈容性；其中串联电抗这种损耗与负荷电流平方成正比，呈感性。）。
当线路输送有功功率达到某个值的时候，此时线路消耗和产生的无功正好平衡，此时输送的功率就称为自然功率。当线路输送的有功功率大于自然功率时，线路将消耗感性无功功率，当线路输送的有功功率小于自然功率时，线路将消耗容性无功功率。一般来讲，110kv及以下的输电线路输送的功率往往大于自然功率，550kv线路输送的功率
大致等于自然功率，220kv输送的功率因长度而异，线路较长时，小于自然功率，线路较短时，大于自然功率。
电力系统的电压调整
电压必须调整，并且在一定范围内。电压降低时，发电机所发功率减少，变压器必须减负荷；电压升高时，电气设备绝缘受损，电气设备寿命减小，所以电压必须稳定在一定范围内。
电压波动周期达，幅度大的用下面：
发电机调压
变压器变比调压
电压波动周期小，幅度小的用下面：
串联电容器的作用在抵偿线路中的感抗，从而限制电压波动的幅度。调相机的作用在于供给波动负荷以波动的无功功率，与之配合的电抗器则相当于发电厂或者变电所的出线电抗器，起维持公共母线电压的作用。
静止补偿器，以饱和电抗器型的效果最好，几乎可以完全消除电压波动。
一．填空题 1、输电线路的网络参数是指（电阻）、（电抗）、（电纳）、（电导）。 2、所谓“电压降落”是指输电线首端和末端电压的（相量）之差。“电压偏移”是指输电线某点的实际电压和额定 电压的（数值）的差。 3、由无限大的电源供电系统，发生三相短路时，其短路电流包含（强制/周期）分量和（自由/非周期）分量，短路 电流的最大瞬时的值又叫（短路冲击电流），他出现在短路后约（半）个周波左右，当频率等于50HZ时，这个时间应为（0.01）秒左右。 4、标么值是指（有名值/实际值）和（基准值）的比值。 5、所谓“短路”是指（电力系统正常运行情况以外的相与相之间或相与地之间的连接），在三相系统中短路的基本 形式有（三相短路），（两相短路），（单相短路接地），（两相短路接地）。 6、电力系统中的有功功率电源是（各类发电厂的发电机），无功功率电源是（发电机），（电容器和调相机），（并联 电抗器），（静止补偿器和静止调相机）。 7、电力系统的中性点接地方式有（直接接地）（不接地）（经消弧线圈接地）。 8、电力网的接线方式通常按供电可靠性分为（无备用）接线和（有备用）接线。 9、架空线是由（导线）（避雷线）（杆塔）（绝缘子）（金具）构成。 10、电力系统的调压措施有（改变发电机端电压）、（改变变压器变比）、（借并联补偿设备调压）、（改变输电线路参 数）。 11、某变压器铭牌上标么电压为220±2*2.5%，他共有（5）个接头，各分接头电压分别为（220KV）（214.5KV）（209KV） （225.5KV）（231KV）。 二：思考题 1.电力网，电力系统和动力系统的定义是什么？（p2） 答: 电力系统：由发电机、发电厂、输电、变电、配电以及负荷组成的系统。 电力网：由变压器、电力线路、等变换、输送、分配电能的设备组成的部分。 动力系统：电力系统和动力部分的总和。 2.电力系统的电气接线图和地理接线图有何区别？（p4-5） 答：电力系统的地理接线图主要显示该系统中发电厂、变电所的地理位置，电力线路的路径以及它们相互间的连接。但难以表示各主要电机电器间的联系。 电力系统的电气接线图主要显示该系统中发电机、变压器、母线、断路器、电力线路等主要电机电器、线路之间的电气结线。但难以反映各发电厂、变电所、电力线路的相对位置。 3.电力系统运行的特点和要求是什么？（p5） 答：特点：（1）电能与国民经济各部门联系密切。（2）电能不能大量储存。(3)生产、输送、消费电能各环节所组成的统一整体不可分割。（4）电能生产、输送、消费工况的改变十分迅速。（5）对电能质量的要求颇为严格。 要求：（1）保证可靠的持续供电。（2）保证良好的电能质量。（3）保证系统运行的经济性。 4.电网互联的优缺点是什么？（p7） 答：可大大提高供电的可靠性，减少为防止设备事故引起供电中断而设置的备用容量；可更合理的调配用电，降低联合系统的最大负荷，提高发电设备的利用率，减少联合系统中发电设备的总容量；可更合理的利用系统中各类发电厂提高运行经济性。同时，由于个别负荷在系统中所占比重减小，其波动对系统电能质量影响也减小。联合电力系统容量很大，个别机组的开停甚至故障，对系统的影响将减小，从而可采用大容高效率的机组。 5.我国电力网的额定电压等级有哪些？与之对应的平均额定电压是多少？系统各元件的额定电压如何确定？ （p8-9） 答：额定电压等级有（kv）：3、6、10、35、110、220、330、500 平均额定电压有（kv）：3.15、6.3、10.5、37、115、230、345、525 系统各元件的额定电压如何确定：发电机母线比额定电压高5%。变压器接电源侧为额定电压，接负荷侧比额定电压高10%，变压器如果直接接负荷，则这一侧比额定电压高5%。 6.电力系统为什么不采用一个统一的电压等级，而要设置多级电压？（p8） S 。当功率一定时电压越高电流越小，导线答：三相功率S和线电压U、线电流I之间的固定关系为
模拟电路基础知识大全 一、填空题:(每空1分共40分) 1、PN结正偏时(导通),反偏时(截止),所以PN结具有(单向)导电性。 2、漂移电流是(反向)电流,它由(少数)载流子形成,其大小与(温度)有关,而与外加电压(无关)。 3、所谓理想二极管,就是当其正偏时,结电阻为(零),等效成一条直线;当其反偏时,结电阻为(无穷大),等效成断开; 4、三极管是(电流)控制元件,场效应管是(电压)控制元件。 5、三极管具有放大作用外部电压条件是发射结(正偏),集电结(反偏)。 6、当温度升高时,晶体三极管集电极电流Ic(增大),发射结压降(减小)。 7、三极管放大电路共有三种组态分别是(共集电极)、(共发射极)、(共基极)放大电路。 8、为了稳定三极管放大电路的静态工作点,采用(直流)负反馈,为了稳定交流输出电流采用(交流)负反馈。 9、负反馈放大电路和放大倍数AF=(A/1+AF),对于深度负反馈放大电路的放大倍数AF= (1/F )。 10、带有负反馈放大电路的频带宽度BWF=(1+AF)BW,其中BW=(fh-fl ), (1+AF )称为反馈深度。
11、差分放大电路输入端加上大小相等、极性相同的两个信号,称为(共模)信号,而加上大小相等、极性相反的两个信号,称为(差模)信号。 12、为了消除乙类互补功率放大器输出波形的(交越)失真,而采用(甲乙)类互补功率放大器。 13、OCL电路是(双)电源互补功率放大电路; OTL电路是(单)电源互补功率放大电路。 14、共集电极放大电路具有电压放大倍数(近似于1 ),输入电阻(大),输出电阻(小)等特点,所以常用在输入级,输出级或缓冲级。 15、差分放大电路能够抑制(零点)漂移,也称(温度)漂移,所以它广泛应用于(集成)电路中。 16、用待传输的低频信号去改变高频信号的幅度称为(调波),未被调制的高频信号是运载信息的工具,称为(载流信号)。 17、模拟乘法器输出与输入的关系式是U0=(KUxUy ) 1、1、P型半导体中空穴为(多数)载流子,自由电子为(少数)载流子。 2、PN结正偏时(导通),反偏时(截止),所以PN结具有(单向)导电性。 3、反向电流是由(少数)载流子形成,其大小与(温度)有关,而与外加电压(无关)。 4、三极管是(电流)控制元件,场效应管是(电压)控制元件。 5、当温度升高时,三极管的等电极电流I(增大),发射结压降UBE(减小)。
电子电路基础知识点总结 1、 纯净的单晶半导体又称本征半导体，其内部载流子自由电子空 穴的数量相等的。 2、 射极输出器属共集电极放大电路，由于其电压放大位数约等于 1，且输出电压与输入电压同相位，故又称为电压跟随器 （ 射极跟随器 ）。 3、理想差动放大器其共模电压放大倍数为 0,其共模抑制比为乂。 般情况下，在模拟电器中，晶体三极管工作在放大状态，在 数字电器中晶体三极管工作在饱和、截止状态。 限幅电路是一种波形整形电路， 因它削去波形的部位不同分为 4、 5、 上限幅、 下限幅和双向限幅电路。 6、 主从 JK 触发器的功能有保持、计数、置 0、置 1 。 7、 多级放大器的级间耦合有阻容耦合、直接耦合、变压器耦合。 8、 带有放大环节串联稳压电路由调整电路、基准电路、取样电路 和比较放大电路分组成。 9、 时序逻辑电路的特点是输出状态不仅取决于当时输入状态，还 与输出端的原状态有关。 10、 当PN 结外加反向电压时，空间电荷区将变宽。反向电流是由 少数载流子形成的。
11、 半导体具有热敏性、光敏性、力敏性和掺杂性等独特的导电 特性。 12、 利用二极管的单向导电性，可将交流电变成脉动的直流电。 13、 硅稳压管正常工作在反向击穿区。在此区内，当流过硅稳压 管的电流在较大范围变化时，硅稳压管两端的电压基本不变。 电容滤波只适用于电压较大，电流较小的情况，对半波整流 电路来说，电容滤波后，负载两端的直流电压为变压级次级电压的 倍，对全波整流电路而言较为倍。 15、处于放大状态的NPN 管，三个电极上的电位的分布必须符合 UC>UB>UE 而PNP 管处于放大状态时，三个电极上的电位分布须符合 UE>UE>UC 总之，使三极管起放大作用的条件是：集电结反偏，发射 结正偏。 16、 在 P 型半导体中，多数载流子是空穴，而 N 型半导体中，多 数载流子是自由电子。 晶体管放大器设置合适的静态工作点，以保证放大信号时， 三极管应始终工作在放大区。 般来说，硅晶体二极管的死区电压大于锗管的死区电压。 14、 17、 二极管在反向截止区的反向电流基本保持不变。 18、 当环境温度升高时，二极管的反向电流将增大。 19、 20、
电路知识总结（精简) 1.电流的参考方向可以任意指定,分析时:若参考方向与实际方向一致，则ｉ>0，反之i<0。 电压的参考方向也可以任意指定,分析时：若参考方向与实际方向一致，则u>0反之u<0。?２. 功率平衡 一个实际的电路中,电源发出的功率总是等于负载消耗的功率。?3．全电路欧姆定律:U=E-ＲI ４. 负载大小的意义： 电路的电流越大，负载越大。 电路的电阻越大，负载越小。 5. 电路的断路与短路 电路的断路处:I＝0，U≠0?电路的短路处:U=0，Ｉ≠0 二. 基尔霍夫定律 １．几个概念： 支路：是电路的一个分支。?结点：三条(或三条以上)支路的联接点称为结点。 回路:由支路构成的闭合路径称为回路。?网孔:电路中无其他支路穿过的回路称为网孔。?２．基尔霍夫电流定律： (1) 定义:任一时刻，流入一个结点的电流的代数和为零。?或者说：流入的电流等于流出的电流。?(2) 表达式:ｉ进总和=０ 或： i进=i出?(３）可以推广到一个闭合面。 3．基尔霍夫电压定律?（1) 定义：经过任何一个闭合的路径，电压的升等于电压的降。?或者说:在一个闭合的回路中,电压的代数和为零。 或者说：在一个闭合的回路中,电阻上的电压降之和等于电源的电动势之和。 （２) 表达式：１?或: 2?或： 3 （３) 基尔霍夫电压定律可以推广到一个非闭合回路?三. 电位的概念?（1）定义：某点的电位等于该点到电路参考点的电压。 （2）规定参考点的电位为零。称为接地。?(３) 电压用符号U表示,电位用符号Ｖ表示 (4) 两点间的电压等于两点的电位的差。 （5）注意电源的简化画法。?四. 理想电压源与理想电流源 １．理想电压源?（1）不论负载电阻的大小，不论输出电流的大小,理想电压源的输出电压不变。理想电压源的输出功率可达无穷大。?(2) 理想电压源不允许短路。?2. 理想电流源?（1) 不论负载电阻的大小,不论输出电压的大小，理想电流源的输出电流不变。理想电流源的输出功率可达无穷大。?(2）理想电流源不允许开路。 3．理想电压源与理想电流源的串并联 (1) 理想电压源与理想电流源串联时，电路中的电流等于电流源的电流，电流源起作用。 (２）理想电压源与理想电流源并联时，电源两端的电压等于电压源的电压，电压源起作用。?4. 理想电源与电阻的串并联?(１）理想电压源与电阻并联，可将电阻去掉（断开），不影响对其它电路的分析。 (2) 理想电流源与电阻串联，可将电阻去掉(短路)，不影响对其它电路的分析。?5. 实际的电压源可由一个理想电压源和一个内电阻的串联来表示。 实际的电流源可由一个理想电流源和一个内电阻的并联来表示。 五. 支路电流法 １．意义:用支路电流作为未知量，列方程求解的方法。?2. 列方程的方法：?(1）电路中有b条支路，共需列出b个方程。?（2）若电路中有n个结点,首先用基尔霍夫电流定律列出ｎ-1个电流方程。 （３）然后选ｂ－（ｎ－1)个独立的回路，用基尔霍夫电压定律列回路的电压方程。?3. 注意问题:?若电路中某条支路包含电流源,则该支路的电流为已知，可少列一个方程（少列一个回路的电压方程)。?六. 叠加原理 1. 意义：在线性电路中，各处的电压和电流是由多个电源单独作用相叠加的结果。 ２. 求解方法:考虑某一电源单独作用时,应将其它电源去掉,把其它电压源短路、电流源断开。?3．注意问题：最后叠加时,应考虑各电源单独作用产生的电流与总电流的方向问题。 叠加原理只适合于线性电路，不适合于非线性电路；只适合于电压与电流的计算，不适合于功率的计算。 七．戴维宁定理 1．意义：把一个复杂的含源二端网络，用一个电阻和电压源来等效。 2．等效电源电压的求法： 把负载电阻断开,求出电路的开路电压UOC。等效电源电压UeＳ等于二端网络的开路电压UOC。 3. 等效电源内电阻的求法：?(1) 把负载电阻断开,把二端网络内的电源去掉(电压源短路，电流源断路),从负载两端看进去的电阻,即等效电源的内电阻R0。?(2）把负载电阻断开,求出电路的开路电压UＯＣ。然后,把负载电阻短路,求出电路的短路电流ISC，则等效电源的内电阻等于UOC/ISC。 八．诺顿定理 1．意义：?把一个复杂的含源二端网络，用一个电阻和电流源的并联电路来等效。 2．等效电流源电流ＩeS的求法:?把负载电阻短路,求出电路的短路电流ＩSC。则等效电流源的电流IｅS等于电路的短路电流ISC。?3．等效电源内电阻的求法： 同戴维宁定理中内电阻的求法。 本章介绍了电路的基本概念、基本定律和基本的分析计算方法,必须很好地理解掌握。其中,戴维宁定理是必考内容，即使在本章的题目中没有出现戴维宁定理的内容,在第2章<＜电路的瞬态分析>>的题目中也会用到。?第2章电路的瞬态分析?一. 换路定则：?１．换路原则是: 换路时:电容两端的电压保持不变,Uc(o+) ＝Uc（ｏ-)。 电感上的电流保持不变， Iｃ(o＋)＝ Ic(o-)。?原因是：电容的储能与电容两端的电压有关，电感的储能与通过的电流有关。 2. 换路时,对电感和电容的处理?（1）换路前,电容无储能时，Uc(ｏ+)=0。换路后,Uc(o-)=０，电容两端电压等于零，可以把电容看作短路。 (2）换路前,电容有储能时,Uc(o＋)=U。换路后，Uc（ｏ-)＝U，电容两端电压不变，可以把电容看作是一个电压源。
电路图：用规定的符号表示电路连接情况的图。填写以下电路图符号： 二、探究不同物质的导电性能 四、电压 1 电压的作用 1 ）电压是形成电流的原因：电压使电路中的自由电荷定向移动形成了电流。电源是 提供电压的装置。 （2）电路中获得持续电流的条件：①电路中有电源（或电路两端有电压）；②电路是 连通的。 、认识电路 1. 电路的基本组成： 将其他能转化为电能的装置 用电器——将电能转化为其他形式能的装置 开关——控制电路的通断 导线——起连接作用，传输电能 2. 电源 开关 灯泡 变阻器 电流表 电压表 3. 电路的连接方式：串联和并联 1. 导体：容易导电的物体。如：常见金属、 酸碱盐的水溶液、人体、大地、石墨等。 容易导电的原因：有大量的自由电荷。 具体情况：金属中有大量的自由电子；酸碱 盐的水溶液中有大量的自由离子） 2. 绝缘体：不容易导电的物体。如：油、酸碱盐的晶体、陶瓷、橡胶、纯水、空气等。 不容易导电的原因：几乎没有自由电荷。 3. 良好的导体和绝缘体都是理想的电工材料，导体和绝缘体没有明显的界限。 三、电流 1. 电流的形成：电荷的定向移动形成电流。（在金属导体中，能够做定向移动的是自由电 子；在酸 碱盐溶液中，能够做定向移动的是正离子和负离子） 2. 电流的方向：正电荷定向移动的方向为电流方向。按照这个规定， 负电荷定向移动的方 向和电流方向相反。 3. 电流用字母 I 表示，国际单位是安培，简称安，符号 A 。 比安小的单位还有毫安（mA 和微安（卩A ）: 1A=10 mA 1 mA=10 3 卩 A 4. 实验室常用的电流表有两个量程：0— 0.6A （分度值0.02A ）； 0—3A （分度值 0.1A ）
电力系统名词解释 1 简介 在交流电路中，由电源供给负载的电功率有两种：一种是有功功率（P ），一种是无功功率（Q ）。它 们的矢量和为视在功率（S ），S ＝22Q P + 。 有功功率――保持用电设备正常运行所需的电功率，即将电能转换为其它形式的能量（如：机械能、 热能、光能等等） 无功功率――用于电路内电场和磁场的交换，并用来在电气设备中建立和维持磁场的功率（如：电 动机的转子磁场、变压器原边产生的磁场、交流接触器等），由于它不对外做功，才被称之为“无功”。 无功对电力系统的影响： a) 降低发电机有功功率的输出。（发、输、变、配及用电设备的额定容量指的是视在功率） b) 降低输、变电设备的供电能力。 c) 造成电路电压损失增大和电能损耗的增加。 d) 造成低功率因数运行和电压下降，使电气容量得不到充分的发挥。 功率因数――电网中的电力负荷如：电动机、变压器等，属于既有电阻又有电感的电感性负载。电 感性负载的电压和电流的相量间存在一个相位差，通常用相位角 ?的余弦cos ?来表示，cos ?称为功 率因数，又叫力率。 一次二次回路――对于电气设备，如发电机、电动机、变压器、断路器、隔离开关、接触器、电动 机起动装置等，都同时具有两种接线，一种是与电源连接的主回路，它是把电网的电流接到设备上做功的主体元件，输送的是大电流；另一种是主体元件的辅助电路，如监察测量仪表、控制及信号装置、继电保护装置、自动控制及监测或反馈装置、远动装置等，这些装置一般是由互感器、蓄电池组、低压电源继电器、插件、供电装置等组成，它们的工作状态及逻辑功能决定着主体元件的工作状态并监控主体元件，这些装置使用低电压、小电流却控制着主回路的高电压、大电流。我们把这些装置的接线称为二次接线或二次回路、辅助回路，而把主体元件的主回路称为一次接线或一次回路、主回路。二次回路用于监视测量仪表，控制操作信号，继电器和自动装置的全部低压回路均称二次回路，二次回路依电源及用途可分为以下几种回路：（ 1 ）电流回路；（ 2 ）电压回路；（ 3 ）操作回路；（ 4 ）信号回路。对于电力系统中的高压成套配电设备，二次回路通常使用直流220V 或110V 作为其工作电源，一般电力系统中的低压成套配电设备，则使用交流220或380V （直接从主回路上取电源）作为工作电源。另外，对于发电厂的高低压配电设备，由于其设备的运行重要性，一般都使用直流220V 或110V 作为其工作电源。
一、电力系统的构成 一个完整的电力系统由分布各地的各种类型的发电厂、升压和降压变电所、输电线路及电力用户组成，它们分别完成电能的生产、电压变换、电能的输配及使用。 二．电力网、电力系统和动力系统的划分 电力网：由输电设备、变电设备和配电设备组成的网络。 电力系统：在电力网的基础上加上发电设备。 动力系统：在电力系统的基础上，把发电厂的动力部分（例如火力发电厂的锅炉、汽轮机和水力发电厂的水库、水轮机以及核动力发电厂的反应堆等）包含在内的系统。 三．电力系统运行的特点 一是经济总量大。目前，我国电力行业的资产规模已超过2万多亿，占整个国有资产总量的四分之一，电力生产直接影响着国民经济的健康发展。 二是同时性，电能不能大量存储，各环节组成的统一整体不可分割，过渡过程非常迅速，瞬间生产的电力必须等于瞬间取用的电力，所以电力生产的的发电、输电、配电到用户的每一环节都非常重要。 三是集中性，电力生产是高度集中、统一的，无论多少个发电厂、供电公司，电网必须统一调度、统一管理标准，统一管理办法;安全生产，组织纪律，职业品德等都有严格的要求。 四是适用性，电力行业的服务对象是全方位的，涉及到全社会所有人群，电能质量、电价水平与广大电力用户的利益密切相关。 五是先行性，国民经济发展电力必须先行。
四、电力系统的额定电压 电网电压是有等级的，电网的额定电压等级是根据国民经济发展的需要、技术经济的合理性以及电气设备的制造水平等因素，经全面分析论证，由国家统一制定和颁布的。 我们国家电力系统的电压等级有220/380V、3 kV、6 kV、10 kV、20 kV、35 kV、66 kV、110 kV、220 kV、330 kV、500 kV。随着标准化的要求越来越高，3 kV、6 kV、2 0 kV、66 kV也很少使用。供电系统以10 kV、35 kV、为主。输配电系统以110 kV以上为主。发电机过去有6 kV与10 kV两种，现在以10 kV为主，低压用户均是220/380V。 用电设备的额定电压和电网的额定电压一致。实际上，由于电网中有电压损失，致使各点实际电压偏离额定值，为了保证用电设备的良好运行，显然，用电设备应具有比电网电压允许偏差更宽的正常工作电压范围。发电机的额定电压一般比同级电网额定电压要高出5%，用于补偿电网上的电压损失。 变压器的额定电压分为一次和二次绕组。对于一次绕组，当变压器接于电网末端时，性质上等同于电网上的一个负荷(如工厂降压变压器)，故其额定电压与电网一致，当变压器接于发电机引出端时(如发电厂升压变压器)，则其额定电压应与发电机额定电压相同。对于二次绕组，考虑到变压器承载时自身电压损失(按5%计)，变压器二次绕组额定电压应比电网额定电压高5%，当二次侧输电距离较长时，还应考虑到线路电压损失(按5%计)，此时，二次绕组额定电压应比电网额定电压高10%。 五、电力系统的中性点运行方式 在电力系统中，中性点直接接地或中性点经小阻抗（小电阻）接地的系统称为大电流接地系统，中性点不接地或中性点经消弧线圈接地的系统称为小电流接地系统。中性点的运行
一、认识电路 1. 电路的基本组成： 电源——将其他能转化为电能的装置用电器——将电能转化为其他形式能的装置开关——控制电路的通断导线——起连接作用，传输电能 2. 电路图：用规定的符号表示电路连接情况的图。填写以下电路图符号： 电源开关灯泡变阻器电流表电压表 3. 电路的连接方式：串联和并联 二、探究不同物质的导电性能 1. 导体：容易导电的物体。如：常见金属、酸碱盐的水溶液、人体、大地、石墨等。 容易导电的原因：有大量的自由电荷。（具体情况：金属中有大量的自由电子；酸碱盐的水溶液中有大量的自由离子） 2.绝缘体：不容易导电的物体。如：油、酸碱盐的晶体、陶瓷、橡胶、纯水、空气等。 不容易导电的原因：几乎没有自由电荷。 3.良好的导体和绝缘体都是理想的电工材料，导体和绝缘体没有明显的界限。 三、电流 1. 电流的形成：电荷的定向移动形成电流。（在金属导体中，能够做定向移动的是自由电 子；在酸碱盐溶液中，能够做定向移动的是正离子和负离子） 2. 电流的方向：正电荷定向移动的方向为电流方向。按照这个规定，负电荷定向移动的方 向和电流方向相反。 3. 电流用字母I表示，国际单位是安培，简称安，符号A。 比安小的单位还有毫安（mA）和微安（μA）：1A=103 mA 1 mA=103μA 4. 实验室常用的电流表有两个量程：0—0.6A（分度值0.02A）；0—3A（分度值0.1A） 四、电压 1电压的作用 （1）电压是形成电流的原因：电压使电路中的自由电荷定向移动形成了电流。电源是提供电压的装置。 （2）电路中获得持续电流的条件：①电路中有电源（或电路两端有电压）；②电路是连通的。

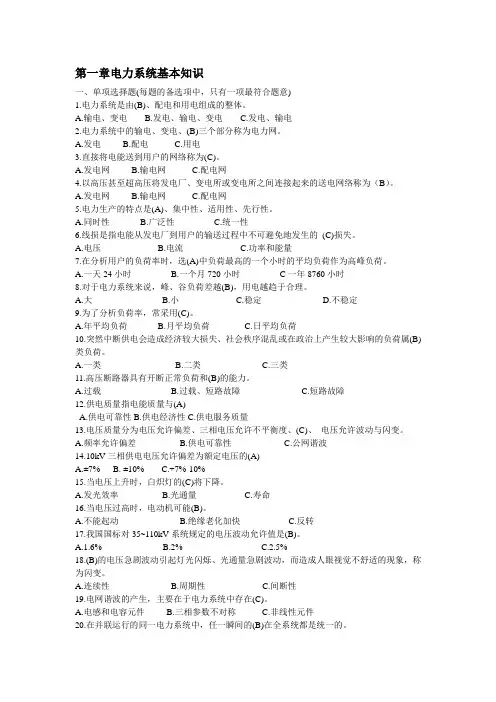

第一章电力系统基本知识 一、单项选择题(每题的备选项中，只有一项最符合题意) 1.电力系统是由(B)、配电和用电组成的整体。 A.输电、变电 B.发电、输电、变电 C.发电、输电 2.电力系统中的输电、变电、(B)三个部分称为电力网。 A.发电 B.配电 C.用电 3.直接将电能送到用户的网络称为(C)。 A.发电网 B.输电网 C.配电网 4.以高压甚至超高压将发电厂、变电所或变电所之间连接起来的送电网络称为（B）。 A.发电网 B.输电网 C.配电网 5.电力生产的特点是(A)、集中性、适用性、先行性。 A.同时性 B.广泛性 C.统一性 6.线损是指电能从发电厂到用户的输送过程中不可避免地发生的(C)损失。 A.电压 B.电流 C.功率和能量 7.在分析用户的负荷率时，选(A)中负荷最高的一个小时的平均负荷作为高峰负荷。 A.一天24小时 B.一个月720小时C一年8760小时 8.对于电力系统来说，峰、谷负荷差越(B)，用电越趋于合理。 A.大 B.小 C.稳定 D.不稳定 9.为了分析负荷率，常采用(C)。 A.年平均负荷 B.月平均负荷 C.日平均负荷 10.突然中断供电会造成经济较大损失、社会秩序混乱或在政治上产生较大影响的负荷属(B)类负荷。 A.一类 B.二类 C.三类 11.高压断路器具有开断正常负荷和(B)的能力。 A.过载 B.过载、短路故障 C.短路故障 12.供电质量指电能质量与(A) A.供电可靠性 B.供电经济性 C.供电服务质量 13.电压质量分为电压允许偏差、三相电压允许不平衡度、(C)、电压允许波动与闪变。 A.频率允许偏差 B.供电可靠性 C.公网谐波 三相供电电压允许偏差为额定电压的(A) A.±7% B. ±10% C.+7%-10% 15.当电压上升时，白炽灯的(C)将下降。 A.发光效率 B.光通量 C.寿命 16.当电压过高时，电动机可能(B)。 A.不能起动 B.绝缘老化加快 C.反转 17.我国国标对35~110kV系统规定的电压波动允许值是(B)。 A.1.6% % 18.(B)的电压急剧波动引起灯光闪烁、光通量急剧波动，而造成人眼视觉不舒适的现象，称为闪变。 A.连续性 B.周期性 C.间断性 19.电网谐波的产生，主要在于电力系统中存在(C)。 A.电感和电容元件 B.三相参数不对称 C.非线性元件 20.在并联运行的同一电力系统中，任一瞬间的(B)在全系统都是统一的。
一、填空题:(每空1分共40分) 1、PN结正偏时(导通),反偏时(截止),所以PN结具有(单向)导电性。 2、漂移电流是(反向)电流,它由(少数)载流子形成,其大小与(温度)有关,而与外加电压(无关)。 3、所谓理想二极管,就是当其正偏时,结电阻为(零),等效成一条直线;当其反偏时,结电阻为(无穷大),等效成断开; 4、三极管是(电流)控制元件,场效应管是(电压)控制元件。 5、三极管具有放大作用外部电压条件是发射结(正偏),集电结(反偏)。 6、当温度升高时,晶体三极管集电极电流Ic(增大),发射结压降(减小)。 7、三极管放大电路共有三种组态分别是(共集电极)、(共发射极)、(共基极)放大电路。 8、为了稳定三极管放大电路的静态工作点,采用(直流)负反馈,为了稳定交流输出电流采用(交流)负反馈。 9、负反馈放大电路和放大倍数AF=(A/1+AF),对于深度负反馈放大电路的放大倍数AF= (1/F )。 10、带有负反馈放大电路的频带宽度BWF=(1+AF)BW,其中BW=(fh-fl ), (1+AF )称为反馈深度。 11、差分放大电路输入端加上大小相等、极性相同的两个信号,称为(共模)信号,而加上大小相等、极性相反的两个信号,称为(差模)信号。
12、为了消除乙类互补功率放大器输出波形的(交越)失真,而采用(甲乙)类互补功率放大器。 13、OCL电路是(双)电源互补功率放大电路; OTL电路是(单)电源互补功率放大电路。 14、共集电极放大电路具有电压放大倍数(近似于1 ),输入电阻(大),输出电阻(小)等特点,所以常用在输入级,输出级或缓冲级。 15、差分放大电路能够抑制(零点)漂移,也称(温度)漂移,所以它广泛应用于(集成)电路中。 16、用待传输的低频信号去改变高频信号的幅度称为(调波),未被调制的高频信号是运载信息的工具,称为(载流信号)。 17、模拟乘法器输出与输入的关系式是U0=(KUxUy ) 1、1、P型半导体中空穴为(多数)载流子,自由电子为(少数)载流子。 2、PN结正偏时(导通),反偏时(截止),所以PN结具有(单向)导电性。 3、反向电流是由(少数)载流子形成,其大小与(温度)有关,而与外加电压(无关)。 4、三极管是(电流)控制元件,场效应管是(电压)控制元件。 5、当温度升高时,三极管的等电极电流I(增大),发射结压降UBE(减小)。 6、晶体三极管具有放大作用时,发射结(正偏),集电结(反偏)。 7、三极管放大电路共有三种组态()、()、()放大电路。
第一章 电力系统基础知识 继电保护、自动装置对电力系统起到保护和安全控制的作用，因此首先应明确所要保护和控制对象的相关情况，涉及的内容包括：电力系统的构成，电力系统中性点接地方式及其特点，电力系统短路电流计算及其相关概念。这是学习继电保护、自动装置等本书内容的基础。 >>第一节电力系统基本概念 一、电力系统构成 电力系统是由发电厂、变电站(所)、送电线路、配电线路、电力用户组成的整体。其中，联系发电厂与用户的中间环节称为电力网，主要由送电线路、变电所、配电所和配电线路组成，如图1-1中的虚框所示。电力系统和动力设备组成了动力系统，动力设备包括锅炉、汽轮机、水轮机等。 在电力系统中，各种电气设备多是三相的，且三相系统基本上呈现或设计为对称形式，所以可以将三相电力系统用单相图表述。动力系统、电力系统及电力网之间的关系示意图如图1-l所示。
图1-1 动力系统、电力系统及电力网示意图 需要指出的是，为了保证电力系统一次电力设施的正常运行，还需要配置继电保护、自动装置、计量装置、通信和电网调度自动化设施等。 电力系统主要组成部分和电气设备的作用如下。 (1)发电厂。发电厂是把各种天然能源转换成电能的工厂。天然能源也称为一次能源，例如煤炭、石油、天然气、水力、风力、太阳能等，根据发电厂使用的一次能源不同，发电厂分为火力发电厂(一次能源为煤炭、石油或天然气)、水力发屯厂、风力发电厂等。 (2)变电站(所)。变电站是电力系统中联系发电厂与用户的中间环节，具有汇集电能和分配电能、变换电压和交换功率等功能，是一个装有多种电气设备的场所。根据在电力系统中所起的作用，可分为升压变电站和降压变电站；根据设备安装位置，可分为户外变电站、户内变电站、半户外变电站和地下变电站。
电子电路基础知识点总结 1、纯净的单晶半导体又称本征半导体，其内部载流子自由电子空穴的数量相等的。 2、射极输出器属共集电极放大电路，由于其电压放大位数约等于1，且输出电压与输入电压同相位，故又称为电压跟随器（射极跟随 器）。 3、理想差动放大器其共模电压放大倍数为0,其共模抑制比为 4、一般情况下，在模拟电器中，晶体三极管工作在放大状态，在数字电器中晶体三极管工作在饱和、截止状态。 5、限幅电路是一种波形整形电路，因它削去波形的部位不同分为上限幅、下限幅和双向限幅电路。 6、主从JK 触发器的功能有保持、计数、置0、置 1 。 7、多级放大器的级间耦合有阻容耦合、直接耦合、变压器耦合。 8、带有放大环节串联稳压电路由调整电路、基准电路、取样电路和比较放大电路分组成。 9、时序逻辑电路的特点是输出状态不仅取决于当时输入状态，还与输出端的原状态有关。 10、当PN结外加反向电压时，空间电荷区将变宽。反向电流是由 少数载流子形成的
11、半导体具有热敏性、光敏性、力敏性和掺杂性等独特的导电 特性。 12、利用二极管的单向导电性，可将交流电变成脉动的直流电。 13、硅稳压管正常工作在反向击穿区。在此区内，当流过硅稳压管的电流在较大范围变化时，硅稳压管两端的电压基本不变。 14、电容滤波只适用于电压较大，电流较小的情况，对半波整流电路来说，电容滤波后，负载两端的直流电压为变压级次级电压的 1 倍，对全波整流电路而言较为 1.2 倍。 15、处于放大状态的NPN管，三个电极上的电位的分布必须符合UC>UB>UE而PNP管处于放大状态时，三个电极上的电位分布须符合 UE>UE>UC总之，使三极管起放大作用的条件是：集电结反偏，发射结正偏。 16、在P型半导体中，多数载流子是空穴，而N型半导体中，多数载流子是自由电子。 17、二极管在反向截止区的反向电流基本保持不变。 18、当环境温度升高时，二极管的反向电流将增大。 19、晶体管放大器设置合适的静态工作点，以保证放大信号时，三极管应始终工作在放大区。 20、一般来说，硅晶体二极管的死区电压大于锗管的死区电压。
一、电力系统介绍 1.电力系统的构成 2.配电、用电 配电、低压入户是电力系统中直接与用户相连并向用户分配电能的环节。配电系统由配电变电所（通常是将电网的输电电压降为配电电压）、配电线路（即1 千伏以上电压）、配电变压器、以及相应的控制保护设备组成。 低压入户是由配电变压器次级引出线到用户入户线之间的线路、元件所组成的系统，又称低压配电网络。 配电网络是从变电站出线到配电变压设备之间的网络。电压通常为 6～10千伏，城市多使用 10 千伏配电。随着城市负荷密度加大，已开始采用 20 千伏配电方案。 配电线路按结构有架空线路和地下电缆。农村和中小城市可用架空线路，大城市（特别是市中心区）、旅游区、居民小区等应采用地下电缆。 二、线路建设 1.线路建设的目的 线路建设的目的就是将发电厂的电能通过架空或电缆线路、变电站等组合的系统传递给用电单位。 主网线路的主目的是将发电站的电力输送至变电站，再由变电站进行降压处理。(由110kV、220kV、500kV降至10kV)。 配网线路的主要目的是从变电站将10kV送至居民区、工厂、商业区附近，再由杆上变、变电箱等设备将电压降至380V或220V，最后送至用户使用。
2.电网建设主要参与角色 电网公司、设计院、施工单位、运检单位(电网网公司)。 3.配网线路建设流程 配网线路的主要建设流程如下： ①由国网公司作为甲方发起设计工作的招标。 ②设计院中标后，开始进行线路设计，将设计成果提交给国网公司。 ③国网公司确认设计成果后，发起施工的招标。 ④施工单位中标后，开展建设工作。完成建设后需要由国网公司根据设计进行验收。 ⑤完成建设后，国网公司将线路移交给运检修单位进行维护。 三、设计工作的内容 1.设计流程 整个设计过程分为4个步骤：可行性研究、初步设计、施工图设计、竣工图设计。理论上，上一阶段的设计成果通过审核之后才能够进入下一个设计阶段。但对于配网工程来说，一般没有这么严格的要求。 可研阶段工作主要目标是确定方案的可行性、工作范围，一个比较大的作用是估算投资。工作内容包括：选线&选址、初步勘察、线路路径图、取得协议。 初步阶段是整个设计构思基本形成的阶段，如设计原则确定、最佳路径的选择、杆塔基础形式的选择等。这一阶段需要输出的内容有：线路路径图、平断面图、杆塔明细表。 施工图阶段的工作是将已明确的设计进行细化，相关设计成果将作为施工的依据。对于架空线路，主要工作内容有：杆塔设计、金具设计、基础设计。

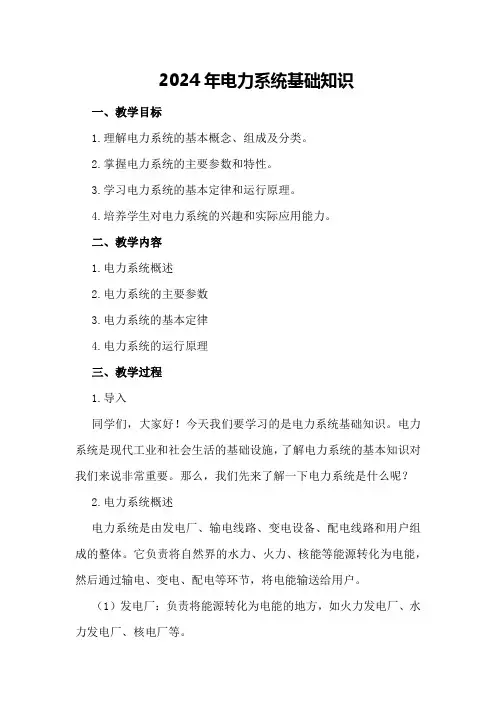

电力系统的基础知识 一、电力系统的构成 一个完整的电力系统由分布各地的各种类型的发电厂、升压和降压变电所、输电线路及电力用户组成，它们分别完成电能的生产、电压变换、电能的输配及使用。 二．电力网、电力系统和动力系统的划分 电力网：由输电设备、变电设备和配电设备组成的网络。 电力系统：在电力网的基础上加上发电设备。 动力系统：在电力系统的基础上，把发电厂的动力部分（例如火力发电厂的锅炉、汽轮机和水力发电厂的水库、水轮机以及核动力发电厂的反应堆等）包含在内的系统。 三．电力系统运行的特点 一是经济总量大。目前，我国电力行业的资产规模已超过2万多亿，占整个国有资产总量的四分之一，电力生产直接影响着国民经济的健康发展。 二是同时性，电能不能大量存储，各环节组成的统一整体不可分割，过渡过程非常迅速，瞬间生产的电力必须等于瞬间取用的电力，所以电力生产的的发电、输电、配电到用户的每一环节都非常重要。 三是集中性，电力生产是高度集中、统一的，无论多少个发电厂、供电公司，电网必须统一调度、统一管理标准，统一管理办法;安全生产，组织纪律，职业品德等都有严格的要求。 四是适用性，电力行业的服务对象是全方位的，涉及到全社会所有人群，电能质量、电价水平与广大电力用户的利益密切相关。 五是先行性，国民经济发展电力必须先行。 四、电力系统的额定电压 电网电压是有等级的，电网的额定电压等级是根据国民经济发展的需要、技术经济的合理性以及电气设备的制造水平等因素，经全面分析论证，由国家统一制定和颁布的。 我们国家电力系统的电压等级有220/380V、3 kV、6 kV、10 kV、20 kV、35 kV、66 kV、110 kV、220 kV、330 kV、500 kV。随着标准化的要求越来越高，3 kV、6 kV、20 kV、66 kV也很少使用。供电系统以10 kV、35 kV、为主。输配电系统以110 kV以上为主。发电机过去有6 kV与10 kV两种，现在以10 kV为主，低压用户均是220/380V。 用电设备的额定电压和电网的额定电压一致。实际上，由于电网中有电压损失，致使各点实际电压偏离额定值，为了保证用电设备的良好运行，显然，用电设备应具有比电网电压允许偏差更宽的正常工作电压范围。发电机的额定电压一般比同级电网额定电压要高出5%，用于补偿电网上的电压损失。 变压器的额定电压分为一次和二次绕组。对于一次绕组，当变压器接于电网末端时，性质上等同于电网上的一个负荷(如工厂降压变压器)，故其额定电压与电网一致，当变压器接于发电机引出端时(如发电厂升压变压器)，则其额定电压应与发电机额定电压相同。对于二次绕组，考虑到变压器承载时自身电压损失(按5%计)，变压器二次绕组额定电压应比电网额定电压高5%，当二次侧输电距离较长时，还应考虑到线路电压损失(按5%计)，此时，二次绕组额定电压应比电网额定电压高10%。 五、电力系统的中性点运行方式
1、电力系统基础知识 电力系统的构成 电力系统的额定电压 电力系统的中性点运行方式 供电质量的主要指标 电气主接线方式 电力系统的构成 一个完整的电力系统由分布各地的各种类型的发电厂、升压和降压变电所、输电线路及电力用户组成，它们分别完成电能的生产、电压变换、电能的输配及使用。 图1－1 电力系统的组成示意图 电力系统的额定电压 电网电压是有等级的，电网的额定电压等级是根据国民经济发展的需要、技术经济的合理性以及电气设备的制造水平等因素，经全面分析论证，由国家统一制定和颁布的。 表1－1 我国交流电力网和电气设备的额定电压 电力网和用电设备 额定电压发电机 额定电压电力变压器额定电压 一次绕组二次绕组 低压 V 220/127 380/220 660/380 230 400 690 220/127 380/220 660/380 230/133 400/230 690/400 高压 kV 3 6 10 － 35 63 110 220 330 500 750 3.15
10.5 13.8,15.75,18,20 － － － － － － － 3及3.15 6及6.3 10及10.5 13.8,15.75,18,20 35 63 110 220 330 500 750 3.15及3.3 6.3及6.6 10.5及11 － 38.5 69 121 242 363 550 － 1．用电设备 用电设备的额定电压和电网的额定电压一致。实际上，由于电网中有电压损失，致使各点实际电压偏离额定值。为了保证用电设备的良好运行，国家对各级电网电压的偏差均有严格规定。显然，用电设备应具有比电网电压允许偏差更宽的正常工作电压范围。 2．发电机 发电机的额定电压一般比同级电网额定电压高出5%，用于补偿电网上的电压损失。3．变压器 变压器的额定电压分为一次和二次绕组。对于一次绕组，当变压器接于电网末端时，性质上等同于电网上的一个负荷(如工厂降压变压器)，故其额定电压与电网一致，当变压器接于发电机引出端时(如发电厂升压变压器)，则其额定电压应与发电机额定电压相同。对于二次绕组，额定电压是指空载电压，考虑到变压器承载时自身电压损失(按5%计)，变压器二次绕组额定电压应比电网额定电压高5%，当二次侧输电距离较长时，还应考虑到线路电压损失(按5%计)，此时，二次绕组额定电压应比电网额定电压高10%。 电力系统的中性点运行方式
绪论 1、了解电力系统自动化的重要性。 ①被控对象复杂而庞大。②被控参数很多。③干扰严重。 2、掌握电力系统自动化的基本内容。 在跨地区的电力系统形成后，必须建立一个机构对电力系统的运行进行统一管理和指挥，合理调度电力系统中各发电厂的出力并及时综合处理影响整个电力系统正常运行的事故和异常情况，这个机构称为电力系统调度中心。 ①按运行管理的区域划分：?电网调度自动化?发电厂自动化（火电厂自动化、水电厂自动化）?变电站自动化?配电网自动化。②从电力系统自动控制的角度划分：?电力系统频率和有功功率控制?电力系统电压和无功功率控制?发电机同步并列的原理。 第1章发电机的自动并列 1、掌握并列操作的概念及对并列操作的要求。 ?并列的概念：将一台发电机投入电力系统并列运行的操作，称并列操作。发电机的并列操作又称为“并车”、“并网”、“同期”。 ?对并列操作的基本要求：①并列断路器合闸时，冲击电流应尽可能的小，其瞬时最大值不宜超过1~2倍的额定电流。②发电机组并入电网后，应能迅速进入同步运行状态，进入同步运行的暂态过程要短，以减少对电力系统的扰动。 2、掌握并列操作的两种方式及各自的特点。 ?并列操作的两种方式：准同期并列（一般采用）、自同期并列（很少采用）。 ?准同期并列的概念：发电机在并列合闸前已励磁，当发电机频率、电压相角、电压大小分别和并列点处系统侧的频率、电压相角、电压大小接近相等时，将发电机断路器合闸，完成并列操作，这种方式称为准同期。 ?自同期并列概念：将一台未加励磁的发电机组升速到接近于电网频率，在滑差角频率不超过允许值，机组的加速度小于某一给定值的条件下，先合并列断路器QF，接着合励磁开关，给转子加励磁电流，在发电机电势逐步增长的过程中，由电力系统将并列机组拉入同步运行。优点：操作简单，并列迅速，易于实现自动化。缺点:冲击电流大，对电力系统扰动大，不仅会引起电力系统频率振荡，而且会在自同期并列的机组附近造成电压瞬时下降。适用：只有在电力系统事故、频率降低时使用。自同期并列不能用于两个系统之间的并列，也不用于汽轮发电机组。 3、掌握准同期并列的三个理想条件，了解并列误差对并列的影响。 ?(1) fG=fX：待并发电机频率与系统频率相等，即滑差(频差)为零；(2) UG=UX：待并发电机电压与系统电压的幅值相等，即压差为零；(3)δe=0：断路器主触头闭合瞬间，待并发电机电压与系统电压间的瞬时相角差为零。 ？?①电压幅值差对并列的影响：产生的冲击电流，在只存在电压差的情况下，并列机组产生的冲击电流主要为无功冲击电流。冲击电流的电动力对发电机绕组产生影响，由于定子绕组端部的机械强度最弱，所以须特别注意对它所造成的危害，必须限制冲击电流。②合闸相角差对并列的影响：当相角差较小时，冲击电流主要为有功电流分量。说明合闸后发电机立刻向电网输出有功功率，使机组联轴受到突然冲击，这对机组和电网运行都是不利的。③合闸频率差对并列的影响：在有滑差的情况下，将机组投入电网，需经过一段加速或减速的过程，才能使机组与系统在频率上“同步”。加速或减速力矩会对机组造成冲击。（滑差越大，并列时的冲击就越大，因而应该
《电路分析基础》知识归纳 一、基本概念 1.电路：若干电气设备或器件按照一定方式组合起来，构成电流的通路。 2.电路功能：一是实现电能的传输、分配和转换；二是实现信号的传递与处理。 3.集总参数电路近似实际电路需满足的条件：实际电路的几何尺寸l （长度）远小于电路 正常工作频率所对应的电磁波的波长λ，即l 。 4.电流的方向：正电荷运动的方向。 5.关联参考方向：电流的参考方向与电压降的参考方向一致。 6.支路：由一个电路元件或多个电路元件串联构成电路的一个分支。 7.节点：电路中三条或三条以上支路连接点。 8.回路：电路中由若干支路构成的任一闭合路径。 9.网孔：对于平面电路而言，其内部不包含支路的回路。 10.拓扑约束：电路中所有连接在同一节点的各支路电流之间要受到基尔霍夫电流定律的约 束，任一回路的各支路（元件）电压之间要受到基尔霍夫电压定律约束，这种约束关系与电路元件的特性无关，只取决于元件的互联方式。 11.理想电压源：是一个二端元件，其端电压为一恒定值U S（直流电压源）或是一定的时间 函数u S（t ），与流过它的电流（端电流）无关。 12.理想电流源是一个二端元件，其输出电流为一恒定值I S（直流电流源）或是一定的时间 函数i S（t ），与端电压无关。 13.激励：以电压或电流形式向电路输入的能量或信号称为激励信号，简称为激励。 14.响应：经过电路传输处理后的输出信号叫做响应信号，简称响应。 15.受控源：在电子电路中，电源的电压或电流不由其自身决定，而是受到同一电路中其它支 路的电压或电流的控制。 16.受控源的四种类型：电压控制电压源、电压控制电流源、电流控制电压源、电流控制电流 源。 17.电位：单位正电荷处在一定位置上所具有的电场能量之值。在电力工程中，通常选大地
