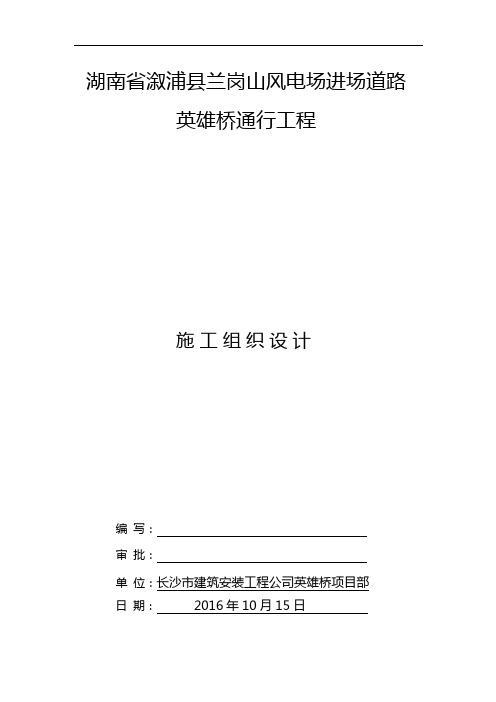

省溆浦县兰岗山风电场进场道路
英雄桥通行工程
施工组织设计
编写：
审批：
单位：市建筑安装工程公司英雄桥项目部
日期：2016年10月15日
目录
第一章工程概况及编制说明 (3)
1.1工程概述 (3)
1.2编制说明 (4)
第二章施工总体规划 (7)
2.1 施工准备工作 (7)
第三章施工总体部署及现场平面布置 (9)
3.1 施工用电用水安排 (9)
3.2 施工平面布置 (9)
第四章施工人员、材料、机械计划 (11)
4.1施工管理机构组织 (11)
4.2施工管理网络 (12)
4.3人员配备及职责 (13)
4.4 劳动力配置分配计划 (14)
4.5 工期目标 (15)
4.6主要施工机械配备表 (15)
4.7主要施工材料进场 (16)
第五章主要施工技术方案 (17)
5.1 测量定位放样 (17)
5.2钻孔灌注桩施工技术方案 (18)
5.3承台墩柱墩帽施工及桥台前后处理 (28)
5.4梁板预制及拉 (36)
5.5支座安装及梁板运输和吊装 (46)
5.6桥面铺装及附属工程 (49)
5.7连接线施工 (57)
5.8普通混凝土的现场拌制工艺 (57)
第六章施工工期目标与保证措施 (61)
6.1施工总计划进度 (61)
6.2确保工期的控制措施 (62)
第七章工程质量目标、计划及保证措施 (64)
7.1工程质量目标 (64)
7.2工程质量保证体系 (64)
7.3现场质量管理及保证措施 (64)
7.4针对性的工程质量保证措施 (67)
7.5工程质量奖罚制度 (71)
第八章安全生产计划及目标管理措施 (72)
8.1安全文明施工目标 (72)
8.2建立安全文明施工管理机构 (72)
8.3建立安全文明施工管理体系 (72)
8.4安全文明施工保证计划 (72)
8.5施工安全保证措施 (76)
8.6施工安全应急预案 (77)
8.7安全检查制度 (81)
第九章环境保护与文明施工措施 (81)
9.1环境保护技术组织措施 (81)
9.2文明施工技术组织措施 (82)
第十章冬雨季施工技术措施 (85)
第一章工程概况及编制说明
1.1工程概述
1.1.1工程概况
一、工程概况
拟新建的英雄桥位于溆浦县龙潭镇大华乡，位于旧桥下游，中心桩号为K13+325，桥梁跨河流，与河流交角90°（右偏），桥梁上部结构形式采用3×13m预应力混凝土空心板梁（后法），桥梁全长47.54m桥宽6m。桥面为15cm现浇C50防水砼铺装。桥头设置6m长搭板。0、3号桥台处设置D40伸缩缝；1、2号墩桥面连续。下部结构采用柱式墩、柱式台及墙式台，桩基础，桩基采用端承桩。
1.1.2技术标准
设计荷载：公路－II级；
桥梁宽度：总宽6M;净宽5M；
地震动峰值加速度为0.05g，地震反应谱特征周期为0.35s，地震基本烈度为VI度。
1.1.3工程区域及工程现场情况
1.地表水：桥址区地表水为小河水及水田灌溉用水，水量较小，水深不大，主要接受大气降水及周边水体补给，主要以向地势低洼处径流等方式排泄，少量以蒸发方式排泄。
地下水：桥位区地下水按照地下水赋存条件及运移特征可划分为三类：
⑴上层滞水：主要赋存于浅表填筑土中，初见水位浅，无稳定水位，水量不大，主要接受大气降水及地表水下渗补给，其分布区与补给区基本一致，主要以蒸发或逐渐向下渗透到潜水中的方式排泄，旱季多干枯。
⑵第四系孔隙水：主要赋存于场地的中砂层中，其赋水空间较大，水量大，且埋深大。主要接受大气降水及地表水的补给，主要以向低洼段渗透、渗流的方式排泄。勘察期间测得的地下位约1.1-3.5m。
⑶基岩裂隙潜水水：主要赋存于基岩风化节理裂隙、节理裂隙，层面裂隙中，由于岩石裂隙多呈闭合或微状，水量多较小，对桥基施工影响不大。基岩裂隙水补给以孔隙潜水通过强透水性地层间接补给为主，部分为降水直接补给。地下水动态随季节变化，其变化速度要比浅层潜水反应慢，雨季水量较大，旱季水量小。
2、地层岩性
根据地质勘察报告，桥址区分布的主要地层为第四系全新填筑土、中砂等，下伏基岩为燕山期花岗岩等。自新至老分述如下：
第四系全新统
⑴填筑土：浅红色，松散，主要成分为黏土，上层为人工新近堆积，尚未完成固结。该层主要分布与英雄桥侧桥台，本次勘察揭露最大厚度在龙潭镇侧桥台厚约3.2m。
⑵中砂：杂色，中密，饱和，母岩矿物成分主要为中风化石英质、砂岩及灰岩等，含量大于30%，粒径一般为1-4cm，个别大于20cm，多呈椭圆状，磨圆度较好，充填含少量砾石等，分布不均匀，含泥质约15%，颗粒级配一般。本次勘察揭露厚度约5m。
燕山期
桥址区揭露的基岩为花岗岩，褐黄色、灰色，中粗粒结构，块状结构，根据勘察揭露情况分为强风化及中风化两层。描述如下：
强风化花岗岩：褐黄色，粗粒结构，块状构造，含少量白云母颗粒，节理裂隙发育，裂面多见铁泥质浸染，岩质极软，锤击易碎，岩芯破碎，多呈块状，短柱状。该层场广泛分布，本次勘察揭露最大厚度为1-1.5m。
中风化花岗岩：灰色，粗粒结构，块状构造，含少量白云母颗粒，节理裂隙发育，微闭状，岩质较坚硬，岩芯较完整，多呈长柱状、柱状，节长一般20-50cm不等。该层场广泛分布，厚度较大，存在球状风化现象。本次勘察揭露最大厚度为11m。
1.2编制说明
1.2.1编制说明
本施工组织设计将对本工程需投入的各种资源进行计划，然后详细制定本工程施工方案，对各分部分项工程进行进度、工艺等方面的阐述，并指出某关键部位的质量控制要求及容易出现的质量病害。本方案力求施工技术的先进合理、施工组织的严密周到，用以指导本工程的施工和管理，确保本工程优质、快速、安全、文明地完成建设任务。
1.2.2编制依据
1、兰岗山风电场进场道路英雄桥通行工程设计施工图纸。
2、踏勘现场所掌握的自然地理条件及有关会议所补充的说明。
3、国家现行技术标准技术规，规程及施工检验规，质量检验评定标准。交通部及相关行业技术规、规程、质量检验评定标准。
（1）、《公路工程技术标准》（JTG B01-2014）
（2）、《城市桥梁设计规》（CJJ11——2011）
（3）、《后预应力施工规程》（DBJ08-235-1999-75）
（4）、《公路桥涵设计通用规》（JTG D60——2004）
（5）、《公路钢筋混凝土及预应力混凝土桥涵设计规》JTG D62—2004）（6）、《公路桥涵地基与基础设计规》（JTG D63——2007））
（7）、《城市桥梁抗震设计规》（CJJ 166——2011）
（8）、《城市桥梁桥面防水工程技术规程》（CJJ 139——2010）（9）、《公路圬工桥涵设计规》（JTG D61-2005）
（10）、《公路工程混凝土结构防腐蚀技术规》（JTG/T B07-01-2006）
（11）、《公路桥梁板式橡胶支座规格系列》（JT/T 633--2006）（12）、《公路桥涵施工技术规》（JTG/T F50—2011）
（13）、《城市桥梁工程施工与质量验收规》（CJJ2——2008）（14）、《公路工程集料试验规程》（JTG E42-2005）
（15）、《公路工程水泥及水泥混凝土试验规程》（JTG E30 -2005）（16）、《城镇道路工程施工与质量验收规》（CJJ1——2008）（17）、《预应力混凝土用钢绞线》（GB/T 522-2003）
（18）、《预应力筋用锚具、夹具和连接器》（GB/T 14370-2007）（19）、《预应力筋用锚具、夹具和连接器应用技术规程》（JG 85——2010）
1.2.3编制原则
1、遵循设计文件和规编制的原则，在编写主要项目施工方法中严格按设计要求，执行现行的施工规和验收标准，科学组织施工，确保工程的质量和进度。
2、坚持实事，一切从实际出发的原则，在制定施工方法中根据本公司的施工能力、经济实力、技术水平、坚持科学组织、合理安排、均衡生产，确保高速度、高质量地完成项目建设。
3、严格按照设计文件、设计图纸、现行施工规、规程和验收标准。遵循科学、合理、经济、安全的原则，编制施工方案和工程质量保证措施。
4、坚持积极推广“四新”成果的原则，在各工序施工中，对于能提高或保证工程质量、施工进度、降低成本的新技术、新工艺、新材料、新设备要积极地采用并推广，提高工程施工的科学含量。
5、坚持专业化作业与综合管理相结合的原则，在施工组织方面，发挥专业施工队伍的优势，同时采用综合管理手段，合理调配，以求达到整体优化的目的。
