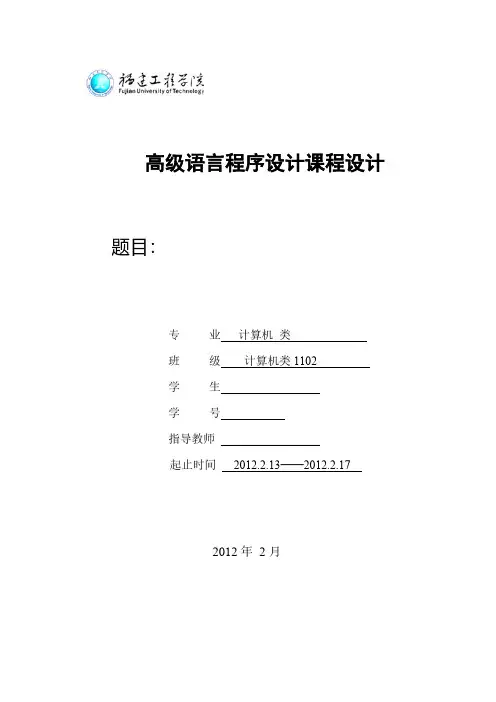

C语言日历显示课程设计报告(含源代码)

高级语言程序设计课程设计题目：

专业计算机类

班级计算机类1102

学生

学号

指导教师_______________

起止时间2012.2.13——2012.2.17

2012年2月

目录

实验报告 (3)

必做题： (3)

选做题： (8)

题目10 写一个日历显示程序 (8)

流程图：（如下） (14)

工程代码： (19)

心得体会 (24)

实验报告

必做题：

（1）编一程序对2种排序方法进行比较：交换法、选择法、插入法、冒泡法四种方法选2。具体比较方法是随机生成一组（≥300个）的100以内的整数数据，用选定的2种排序方法进行排序。纪录排序过程中数据比较和交换的次数，输出比较结果。

#include

#include

int main(void)

{

int a[300],b[300];

int i,j,temp,t;

int s=0,p=0,s1=0,p1=0;

for(i=0;i<300;i++)

{

a[i]=rand()%100;

b[i ]=a[i];

}

for(i=0;i<299;i++){

for(j=i+1;j<300;j++)

{

if(a[i]

{

temp=a[i];

a[i]=a[j];

a[j]=temp;

s++;

}

p++;

}}

printf("%d %d\n",s,p);

printf("\n");

for(i=0;i<299;i++)

{

t=i;

for(j=i+1;j<300;j++)

{

if(b[t]

t=j;

if(t!=i){

temp=b[i];

b[i]=b[t];

b[t]=temp;

s1++;

}

p1++;

}

}

printf("%d %d\n",s1,p1);

return 0;

}

运行结果：

在这个题目中选择了交换法和选择法，首先要产生300个随机数，其次要懂得两种排序法的原理，然后进行编程，同时利用循环结构。关键在于产生随机数和排序。通过比较发现交换法的交换次数比选择法少，比较的次数两者一样。

（2）写一个函数void maxMinAver(int *data, int *max, int

*min，float * ave，int size), 求一组数据的最大值、最小值和平均值，测试之。其中data指向给定数据的数组的指针，max、min、ave分别指向最大值、最小值和平均值，size是数组的大小。

要求第一个实参是数组，第2、3、4个实参都是对普通的简单变量的某种操作，最后一个实参是数组的大小。测试之

#include

void maxMinAver(int *data, int *max, int *min,float * ave,int size);

int main(void)

{

int *data,*max,*min,size;

float *ave;

maxMinAver(data,max,min,ave,size);

return 0;

}

void maxMinAver(int *data, int *max, int *min,float * ave,int size) {

int a[10];

int b,c,n,j,s=0,temp;

float d;

data=a;

max=&b;

min=&c;

ave=&d;

for(n=0;n<10;n++)

{

scanf("%d",&a[n]);

}

//交换法排序求最大最小值

for(n=0;n<9;n++)

{

for(j=n+1;j<10;j++){

if(a[n]

{

temp=a[n];

a[n]=a[j];

a[j]=temp;

}

}

}

b=a[0];

c=a[9];

//求平均数

for(n=0;n<10;n++)

{

s=s+a[n];

}

d=(float)s/10;

printf("%d %d %f",*max,*min,*ave);

}

这个题目需要利用函数调用，还要利用指针的间接引用法，设计函数将最大、最小以及平均值求出来。关键是函数调用。

选做题：

题目10 写一个日历显示程序

基本功能：

1）．输入任一年将显示出该年的所有月份日期，对应的星期 2）．注意闰年情况

其显示格式要求如下：

1）月份：中文英文都可以，

2）下一行显示星期，从周日到周六，中英文都可以

3）下一行开始显示日期从1号开始，并按其是周几实际情况与上面的星期数垂直对齐

当输入2004显示如下：

Input the year:2004

Input the file name:a

The calendar of the year 2004.

Januray 1 February 2

Sun Mon Tue Wed Thu Fri Sat Sun Mon Tue Wed Thu Fri Sat

1 2 3 1 2 3 4 5 6 7

4 5 6 7 8 9 10 8 9 10 11 12 13 14

11 12 13 14 15 16 17 15 16 17 18 19 20 21

18 19 20 21 22 23 24 22 23 24 25 26 27 28

25 26 27 28 29 30 31 29

=========================== ===========================

March 3 April 4

Sun Mon Tue Wed Thu Fri Sat Sun Mon Tue Wed Thu Fri Sat

1 2 3 4 5 6 1 2 3

7 8 9 10 11 12 13 4 5 6 7 8 9 10

14 15 16 17 18 19 20 11 12 13 14 15 16 17

21 22 23 24 25 26 27 18 19 20 21 22 23 24

28 29 30 31 25 26 27 28 29 30

=========================== ===========================

…

#include

int year(int p);

int riqi(int z);

int xinqi(int w,int l,int jj);

void dayin(int m,int n,int a[12],int b[12],char c[30]);

int main(void)

{

int n,s;

int m,qq,xx;

printf("Input the year:");

scanf("%d",&n);

s=year(n);

int a[12] = {1,2,3,4,5,6,7,8,9,10,11,12};

int b[12]={31,s,31,30,31,30,31,31,30,31,30,31};

//printf("%d",b[1]);

char c[]="sun mon tue wed thr fri sat";

printf("The calendar of the year %d\n",n);

m=riqi(n);

//printf("%d\n",m);

dayin(m,n,a,b,c);

return 0;

}

//判断输入的那一年是否是闰年

int year(int p)

{

if(p%4 != 0)

{

return 28;

}

if(p%4 == 0)

{

if(p%100 == 0)

{

if(p%400 == 0)

{

return 29;

}

return 28;

}

return 29;

}

}

//求输入那一年的1月1日式星期几/*参照1997年1月1日*/

int riqi(int z)

{

int d;

int days=(z-1997)*365;

int i = (z- 1997)/4;

days=days+i*1;

/*1997年1月1日是星期三*/

d=days%7+1;

d=(d+2)%7;

if(d == 0)d = 7;

return d;

}

//从2月开始到12月每个月份的的1号是星期几int xinqi(int w,int l,int jj)

{

int ss;

int qi;

int b[12]={31,28,31,30,31,30,31,31,30,31,30,31};

ss=year(l);

b[1]=ss;

qi=(b[jj-1]%7+(w-1)+1)%7;

return qi;

}

void dayin(int m,int n,int a[12],int b[12],char c[30]) {

int i,r,v,xx,j,qq;

for(i=0;i<12;i++)

{

printf("%d\n",a[i]);

printf ("%s\n",c);

if(i==0){

if(m==7)

m=0;

for(xx=0;xx<3*m+m*1;xx++)

{

printf(" ");

}

printf("1");

for(r=2;r<=7-m;r++){

printf("%4d",r);

}

printf("\n");

}

else

{

qq=xinqi(m,n,i);

m=qq;

// printf("%d\\\\\\\\",m);

for(xx=0;xx<3*m+m*1;xx++)

{

printf(" ");

}

printf("1");

for(r=2;r<=7-m;r++)

{

printf("%4d",r);

}

printf("\n");

}

for(j=r,v=1;j<=b[i];j++,v++)

{

printf("%-4d",j);

if(v%7==0)

printf("\n"); }

printf("\n==========================");

printf("\n");

}

}

运行结果：

这个程序要求输入任意年能打印出该年的一月到十二月的日历表；因此需要年份，月份，日期；但如上程序是以1997的1月1日（星期三）为参照，因此只能查询1997年以后的年份日历(包括1997年)。

流程图：（如下）

主流程图：

分层流程图：

模块流程图：dayin:

year:

Start

(p%4!=0)

return

(p%100==0)

(p%400==0)

return

return

end

return

(p%4==0) xinqi:

工程代码：

1.main.c :

#include

#include"li.h"

int main(void)

{

int n,s;

int m,qq,xx;

printf("Input the year:");

scanf("%d",&n);

s=year(n);

int a[12] = {1,2,3,4,5,6,7,8,9,10,11,12};

int b[12]={31,s,31,30,31,30,31,31,30,31,30,31};

//printf("%d",b[1]);

char c[]="sun mon tue wed thr fri sat";

printf("The calendar of the year %d\n",n);

m=riqi(n);

//printf("%d\n",m);

dayin(m,n,a,b,c);

return 0;

}

2.ri.c:

//判断输入的那一年是否是闰年int year(int p)

{

if(p%4 != 0)

{

return 28;

}

if(p%4 == 0)

{

if(p%100 == 0)

{

if(p%400 == 0)

{

return 29;

}

return 28;

}

return 29;

}

}
