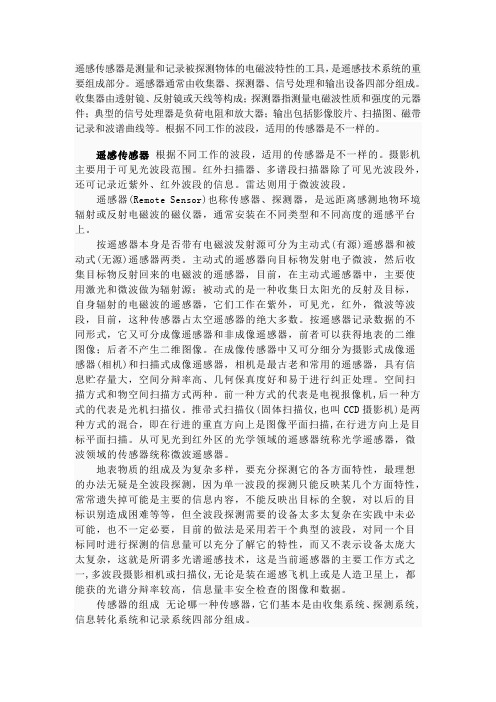

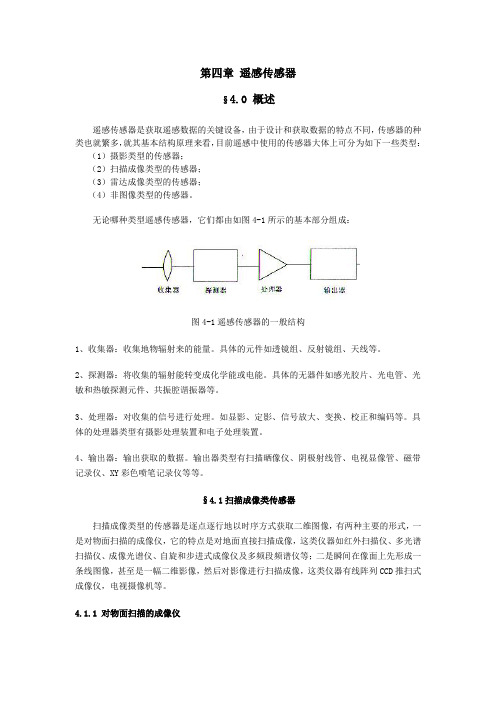

遥感传感器是测量和记录被探测物体的电磁波特性的工具，是遥感技术系统的重要组成部分。遥感器通常由收集器、探测器、信号处理和输出设备四部分组成。收集器由透射镜、反射镜或天线等构成；探测器指测量电磁波性质和强度的元器件；典型的信号处理器是负荷电阻和放大器；输出包括影像胶片、扫描图、磁带记录和波谱曲线等。根据不同工作的波段，适用的传感器是不一样的。
遥感传感器根据不同工作的波段，适用的传感器是不一样的。摄影机主要用于可见光波段范围。红外扫描器、多谱段扫描器除了可见光波段外，还可记录近紫外、红外波段的信息。雷达则用于微波波段。
遥感器(Remote Sensor)也称传感器、探测器，是远距离感测地物环境辐射或反射电磁波的磁仪器，通常安装在不同类型和不同高度的遥感平台上。
按遥感器本身是否带有电磁波发射源可分为主动式(有源)遥感器和被动式(无源)遥感器两类。主动式的遥感器向目标物发射电子微波，然后收集目标物反射回来的电磁波的遥感器，目前，在主动式遥感器中，主要使用激光和微波做为辐射源；被动式的是一种收集日太阳光的反射及目标，自身辐射的电磁波的遥感器，它们工作在紫外，可见光，红外，微波等波段，目前，这种传感器占太空遥感器的绝大多数。按遥感器记录数据的不同形式，它又可分成像遥感器和非成像遥感器，前者可以获得地表的二维图像；后者不产生二维图像。在成像传感器中又可分细分为摄影式成像遥感器(相机)和扫描式成像遥感器，相机是最古老和常用的遥感器，具有信息贮存量大，空间分辩率高、几何保真度好和易于进行纠正处理。空间扫描方式和物空间扫描方式两种。前一种方式的代表是电视报像机,后一种方式的代表是光机扫描仪。推帚式扫描仪(固体扫描仪,也叫CCD摄影机)是两种方式的混合，即在行进的重直方向上是图像平面扫描,在行进方向上是目标平面扫描。从可见光到红外区的光学领域的遥感器统称光学遥感器，微波领域的传感器统称微波遥感器。
地表物质的组成及为复杂多样，要充分探测它的各方面特性，最理想的办法无疑是全波段探测，因为单一波段的探测只能反映某几个方面特性，常常遗失掉可能是主要的信息内容，不能反映出目标的全貌，对以后的目标识别造成困难等等，但全波段探测需要的设备太多太复杂在实践中未必可能，也不一定必要，目前的做法是采用若干个典型的波段，对同一个目标同时进行探测的信息量可以充分了解它的特性，而又不表示设备太庞大太复杂，这就是所谓多光谱遥感技术，这是当前遥感器的主要工作方式之一,多波段摄影相机或扫描仪,无论是装在遥感飞机上或是人造卫星上，都能获的光谱分辩率较高，信息量丰安全检查的图像和数据。
传感器的组成无论哪一种传感器，它们基本是由收集系统、探测系统,信息转化系统和记录系统四部分组成。
(1)收集系统：遥感应用技术是建立在地物的电微波谱特性基础之上的，要收集地物的电磁波必须要有一种收集系统，该系统的功能在于把接收到的电磁波进行聚集，然后关往探测系统。不同的遥感器使用的收集元件不同，最基本的收集元件是透镜、反射镜或天线。对于多波段遥感，收信系统还包括按波段分波束的元件，一般采用各种散元个成分光之件，例如：滤光片、棱镜、光栅等。
(2)探测系统：遥感器中最重要的部分就是探测元件，它是真正接收地物电磁辐射的器件，常用的探测元件有感光胶片，光电敏感元件，固体敏感元件和波导等。
(3)信号转化系统：除了摄影照相机中的感胶片，电广从光辐射输入到光信号记录，无须信号转化之外，其它遥感器都有信号转化问题，光电敏感元件，固体敏感元件和波导等输出的都是电信号，从电信号转换到光信号必须有一个信号转化系统，这个转换系统可以直接进行电光转化，也可进行间接转换，先记录在磁带上，再经磁带加放，仍需经电光转换，输出光信号
(4)记录系统：遥感器的最终目的是要把接收到的各种电磁波信息，用适当的方式输出，输出必须有一定的记录系统，遥感影像可以直接记录在摄影胶片等上，也可记录在磁带上等。
光学遥感器的特性光学遥感器所获取的信息中最重要的特性有三个，即光谱特性，辐射度量特性和几何特性，这些特性确定了光学遥感器的性能。
(1)光谱特性主要包括遥感器能够观测的电磁波的波长范围，各通道的中心波长等。在照相胶片型的遥感器中，其光谱特性主要由所用的胶片的感光特性和能用滤光片的透射特性率决定；而在扫描型的遥感器中，则主要由所用的探测元件及分光元件的特性来决定。
(2)光学遥感器的辐射度量特性主要包括遥感器的探测精度（包括所测亮度的绝对精度和相对精度)、动态范围(可测量的最大信号与遥感器的可检测的最小信号之比)，信噪比(有意义的信号功率与噪声功率之比)等等，除些之外，还有把模拟信号转换为数字量时所产生的量化等级，量化噪声等。
(3)几何特性是用光学遥感器的获取的图像的一些几何学特征的物理量的描述的，主要指标有视场角，瞬时视场，波段间的配准等，视场角(FieldOf View-FOV)指遥感器能够感光的空间范围，也叫立体角，它与摄影机的视角扫描仪的扫描宽度意义相同；瞬时视场(IntantaneousField OfView-IFOV)是指探测系统在某一瞬时视场辐射列成像仪的总的辐射通量，而不管这个瞬时视场内有多少性质不同的目标。也就是说，遥感器不能分辩出小于瞬时视场的目标。因此，通常也把遥感器的瞬时视场称为它
的“空间分辩率”，即遥感器所能分辨的最小目标的尺寸；波段面的配准用来衡量基准波段与其它波段的位置偏差。
典型传感器当前，航天遥感中扫描式主流传感器有两大类：光机扫描仪和扫帚式扫描仪。
(1)光机扫描仪：光机扫描仪是对地表的辐射分光后进行观测的机械扫描型辐射计，它把卫星的飞行方向与利用旋转镜式摆动镜对垂直飞行方向的扫描结合起来，从而收到二维信息。这种遥感器基本由采光、分光、扫描、探测元件,参照信号等部分构成。光机发描仪所搭载的平台有极轨卫星及飞机陆地卫星Landsat上的多光谱扫描仪(MSS)，专题成像仪(TM)及气象卫星上的甚高分辨率辐射计(AVHRR)都属这类遥感器。这种机械扫描型辐射计与推帚式扫描仪相比具有扫描条带较宽，采光部分的视角小，波长间的位置偏差小，分辨率高等特点，但在信噪比方面劣于像面扫描方式的扫帚式扫描仪。
(2)扫帚式扫描仪：扫帚式扫描仪也叫刷式扫描仪，它采用线列或面阵探测器作为敏感元件，线列探测器在光学焦面上垂直于飞行方向作横向排列，当飞行器向前飞行完成纵向扫描时，排列的探测器就好象刷子扫地一样扫出一条带状轨迹，从而得到目标物的二维信息，光机扫描仪是利用旋转镜扫描，一个像元一个像元地进行采光，而扫帚式扫描仪是通过光学系统一次获得一条线的图像，然后由多个固体光电转换元件进行电扫描。推帚式扫描仪代表了新一代遥感器的扫描方式，人造卫星上携带的推帚式扫描仪由于没有光机扫描那样的机械运动部分，所以结构上可靠性高，因此在各种先进的遥感器中均获得应用，但是由于使用了多个感光元件把光同时转换成电信号，所以当感光元件之间存在灵敏度差时,往往产生带状噪声，线性阵列遥感器多使用电荷偶合器件CCD，它被用于SPOT卫星上的高分辨率遥感器HRV,日本的MOS-1卫星上的可见光－红外辐射计MESSR等上。基于CMOS图像传感器的纳型卫星遥感系统设计
时间：2009-09-15 09:50:32 来源：电子设计信息网作者：尤政于世洁林杨纳型卫星是指质量在1～10kg 之间的卫星。与微型卫星相比, 纳型卫星对遥感系统在质量、体积、功耗等方面的要求更加苛刻。目前广泛用于微型卫星遥感系统的电荷耦合器件CCD很难满足纳型卫星的使用要求。CMOS图像传感器采用标准的CMOS 技术, 继承了CMOS 技术的优点, 如静态功耗低、动态功耗与工作频率成比例、噪声容限大、抗干扰能力强、特别适合于噪声环境恶劣条件下工作、工作速度较快、只需要单一工作电源等。虽然CMOS 器件的研究还未完全成熟, 如电离环境下暗电流稍大等问题还没有很好地解决,还不能完全取代CCD, 但不可否认CMOS 器件将是未来遥感传感器的发展方向。本文设计了一套纳型卫星CMOS 遥感系统, 并对其进行了热循环实验研究。
1纳型卫星遥感系统的设计
1. 1遥感系统总体设计
纳星遥感系统如图1 所示, 包括镜头、CMOS图像传感器、现场可编程门阵列FPGA、静态随机存储器SRAM 和微控制器5 部分。
图1纳星遥感系统框图
1. 2光学系统设计
1) 焦距设计
遥感相机光学系统的原理如图2 所示。图中用一个透镜代表实际光学系统的透镜组, 示意了视场中地面景物的最小可分辨单元在成像面上产生一个相应的点。对于卫星遥感相机的光学系统, 因为成像物距等于卫星轨道高度h, 相对于焦距f 来说可认为是无穷远, 所以可认为光线都是近轴的平行光。这些近轴平行光通过光学系统的透镜组后, 汇聚在透镜组的焦平面上。因此, 从透镜组中心到焦点的距离, 焦距将大体上决定聚光系统的长度, 而光学系统的理论分辨率则主要由光学孔径D决定。
图2光学系统原理图
在实际设计中, 焦距通常是根据地面分辨率和图像传感器的大小通过下式来确定的:
式中: h为卫星到地面的距离, r d为CMOS图像传感器探测面半径, R为相机成像覆盖半径。
2) 光学孔径设计
为保证成像器件探测面获得足够的曝光量, 根据遥感光学系统的经验计算相机光学系统的
光圈数:
实际设计中, 一般取F≤4～5。
遥感相机光学系统可近似为望远镜系统, 其最小分辨角, 即望远镜分辨率, 可用刚好能分辨开的两物点对系统的张角θr 表示, 根据望远镜分辨率和Rayleigh 衍射判据有如下计算式:
式中λ为中心波长。光学系统在平坦地面上的理论分辨率为
式中θt为地物中心对光学系统的张角。
设计中应综合考虑式(2) 和(4) 的结果, 选定的设计参数在保证遥感系统获得足够光照的情况下,要同时满足设计分辨率的要求。
1. 3电子系统设计
考虑到星地相对运动速度, 每幅图像的曝光时间约为几毫秒, 故设计中采用现场可编程门阵列(FPGA ) 对CMOS 图像传感器进行时序控制, 并将输出的图像数据保存到SRAM 中。当需要传输图像的时候, 由FPGA 将保存在SRAM 中的图像数据读出, 通过CAN总线传至星上数据处理系统。
1) 器件选型
CMOS图像传感器按照像元电路可分为无源像素传感器(PPS) 和有源像素传感器(APS)。目前国际上能够买到的分辨率达到106级以上的CMOS图像传感器并不多, 价格差异也很大, 设计中应根据CMOS 图像传感器的光学要求和市场状况综合选型。为保证成像质量, 纳型卫星上宜选用CMOS 有源像素传感器。
FPGA根据实现技术机理的不同, 可分为反熔丝型、EPROM或EEPROM型、Flash型、SRAM 型等几种。根据航天器件要求, FPGA 控制器件宜选择反熔丝型FPGA 产品。选择SRAM 时, 主要考虑图像数据量要求以及SRAM的数据端口位数、存取时间、工作温度、功耗等因素。
CAN总线接口的主要任务是接收星上数据处理模块发来的命令, 完成对相机的相关监控,
将获得的图像数据分时发送给星上数据处理模块。本文选用的微处理器在MCS251 系列单片机的基础上集成了CAN 控制器, 既可以实现对遥感系统简单的监控功能, 又可以方便地实现CAN 通讯功能。
2) FPGA 控制器设计
作为相机成像模块的控制核心, FPGA 负责产生所有重要的控制时序, 包括产生CMOS 图像传感器的工作时序, 把读出CMOS 图像传感器数据存到SRAM 中; 将存放在SRAM 中的图像数据分时输出。整个FPGA 的传输模型如图3 所示。
图3FPGA 设计模型图
FPGA 对CMOS 图像传感器的成像控制如状态转换图4 所示。当系统启动后, FPGA 先向CMOS 图像传感器发出芯片复位指令, 芯片复位完成后, 让Reset 指针沿着像素矩阵逐行移动, 而使Read 指针保持在初始位置(第0 行) , 进行读前行复位。当Reset 指针到达某一目标行, 其间所间隔的时间满足积分时间时, 即开始激活Read 指针, 并开始移动Read 指针, 进行读取。如此循环交替移动两个指针, 不断进行读间行复位、行读取、读间等待, 即可保证整个像素阵列各行都符合所要求的积分时间。
基于CMOS图像传感器的纳型卫星遥感系统设计时间：2009-09-15 09:50:32 来源：电子设计信息网作者：尤政于世洁林杨
图4FPGA 状态转换图
3) CAN 总线接口设计
CAN 总线接口的主要任务是接收星上数据处理模块发来的命令, 监控遥感相机模块的工作状态,包括遥感相机模块的电源控制、电流监测、温度监测、曝光时间控制等功能, 并将获得的图像数据分时发送给星上数据处理模块。设计上, 星上数据处理模块发来的指令会使微控
制器进入中断, 设置相应的标志。微控制器查询各标志的变化, 根据星上CAN通讯协议完成相关动作, 包括监测遥感模块工作温度、工作电流, 设置曝光时间, 进行图像数据传输等操作。
2纳型卫星遥感系统的热循环实验
2. 1实验系统及方案
为了方便完成在设计阶段的单模块调试, 实现遥感系统地面原理与性能测试, 本文采用PC 机模拟星上数据处理系统, 利用CAN 卡将CMOS 相机与PC机相连, 建立了一套CMOS 遥感系统地面测试系统。
本文采用德国Vtsch IndustrietechnikVT7034 型恒温实验箱, 在60～- 5℃温度区间内,每下降5℃采集一组暗图像。热循环实验之所以按照从高温到低温的顺序进行, 是因为实验所用恒温箱不能抽真空。如果反过来进行实验, 尽管不断向恒温箱内充氮气, 箱内微量空气中的水气仍可能凝结在相机上, 影响实验结果。
2. 2特征参数的提取
1) 平均暗输出
平均暗输出是在没有光照的条件下图像传感器输出的平均灰度值, 可由下式进行计算:
其中: I i,j是图像传感器在无光照条件下输出的暗图像灰度值矩阵, M 、N 是图像传感器像素阵列的行数和列数。
2) 暗不一致性
理想情况下, 在无光照的时候图像传感器的输出也应该是均匀的。但是图像传感器的像素间总是存在差异的, 因此暗输出总有波动。波动的大小表明图像传感器像素性能的稳定性, 计算方法是求出暗图像各像素输出灰度值的标准差
其中各符号的含义与暗噪声计算式(5) 相同。
2. 3实验结果及分析
按照2. 1 所述的方案进行实验, 得到了CMOS相机在60～- 5 ℃温度区间内平均暗输出以及暗不一致性随温度的变化曲线, 分别如图5、图6 所示。
图5平均暗输出随温度的变化曲线
图6暗不一致性随温度的变化曲线
从图中可以看出, 平均暗输出随着温度的升高大致呈上升趋势。当温度小于10 ℃时, 平均暗输出上升速度较快;10～15 ℃上升趋缓;从15 ℃开始略有下降,到30 ℃时达到低谷,10～30℃之间,总的来说平均暗输出值变化比较平稳; 30 ℃以上, 平均暗输出值又以较快的速度上升。本文选用的CMOS图像传感器为256 级灰度输出, 实验中平均暗输出的变化范围为7.7567～10.1092。
平均暗输出之所以随着温度的升高大致呈上升趋势, 是因为温度升高, CMOS图像传感器及其外围电子器件的热噪声都会升高; 而平均暗输出在10～30 ℃之间变化比较平稳, 甚至在15～30 ℃之间略有下降, 是因为CMOS图像传感器在设计上的特殊考虑保证了其在常温下具有最优的工作性能;这同时也说明了这套遥感系统的电噪声主要来源于CMOS图像传感器。
暗不一致性随温度的变化不大, 实验中其变化范围为0.6148～0.8542,比平均暗输出低一个数量级, 可以忽略。
实验中还测试了CMOS相机的耐低温性能。关机后将相机降温至- 25 ℃,达到温度平衡后再升温至0 ℃,开机采集图像, 分析其性能变化。实验测得经受低温后, CMOS相机在0℃下的平均暗输出为7.2323, 比先前略有降低; 暗不一致性为0.8781,比先前略有增大。由于实验中暗不一致性始终比平均暗输出低一个数量级, 其变化相对平均暗输出可以忽略, 所以这个结果说明关机状态下低温环境不会对CMOS相机的成像质量产生显著的不良影响。综上所述, 本文设计的这套CMOS遥感相机在10～30℃之间平均暗输出变化平稳, 暗不一致性可以忽略,有利于对成像质量的控制和校正,是理想的成像温度范围。
3结论与展望
本文设计了一套纳型卫星CMOS遥感系统, 体积为62mm×62mm×35mm,功耗小于0.6W, 质量小于150g,采用10μm像素尺寸、1024×1024像素数目的CMOS图像传感器, 光谱响应范围为400～800nm,配合焦距为50mm的镜头,在800km的太阳同步轨道上,可以实现大于150km×150km的地面覆盖面积和优于160m 的地面分辨率,适于纳型卫星获取多光谱和彩色的普查信息。热循环实验表明, 该CMOS遥感相机能够耐受空间环境中- 25～60 ℃的卫星舱内温度变化, 在10～30 ℃的温度范围内工作稳定,可通过地面测试数据对其在空间获取的图像进行校正补偿。
由于国际上对CMOS图像传感器在航天领域的应用研究较少, 所以设计出来的CMOS相机在上天之前, 还需要研究其热真空性能和抗辐照性能, 提出相应的补偿、加固措施。
