传感器教案. -CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
教案
第一章概述—传感器技术基础知识1.1传感器的定义及组成 1.1.1 定义 国家标准（GB/T7665-1987）规定：传感器是一种能够感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置。也叫发送器；传送器；变送器；Transducer/Sensor等。 对定义的理解： 它是测量装置； 输入量是某一被测量（物理、化学、生物等）； 输出量是某种物理量（气、光、电等），主要是电物理量； 输出输入有对应关系，并应有一定的精度 1.1.2 传感器的组成 传感器一般由敏感元件、转换元件、转换电路三部分组成，组成框图如图示。 1.2传感器的分类 1.2.1按工作机理分 （1）物理型 按构成原理：结构型；物性型电信号 非电物理量 敏感元件转换元件接口电路 辅助电源
结构型：是以结构（如形状、尺寸等）为基础，利用物理学中场的定律构成的，动力场的运动定律、电磁场的电磁定律等。必须依靠精密设计的结构予以保证。如：磁隙型电感传感器、电动式传感器等。 物性型：是利用物质定律构成的，利用某些功能材料本身所具有的内在特性及效应把被测量直接转换为电量。虎克定律、欧姆定律等。主要依靠材料本身的效应来感应信息。如：光电管（外光电效应）、压电晶体（正压电效应）、光敏电阻、所有半导体传感器、以及所有利用各种环境变化而引起的金属、半导体、陶瓷、合金的性能变化的传感器。 按能量转换情况：能量控制型、能量转换型 能量控制型：在信息变化过程中，其能量需要外电源供给。如：电阻、电感、电容、基于应变电阻效应、磁阻效应、热阻效应、光电效应、霍尔效应等。 能量转换型：主要由能量变换元件构成，它不需要外电源。如：压电效应、热电效应、光电动势效应等。 按物理原理 电参量式（包括电阻式、电感式、电容式等三个基本形式）、磁电式（包括磁电感应式、霍尔式、磁栅式等）、压电式、光电式（包括一般光电式、光栅式、激光式、光电码盘式、光导纤维式、红外式、摄像式等）、气电式、热电式、波式（包括超声波式微波式等）、射线式、半导体式、其它原理等。可以是两种以上原理的复合形式。 （2）化学型 利用电化学反应原理，把无机和有机化学物质的成分、浓度等转换为电信号的传感器。最常用的是离子选择性电极。核心部分是离子选择性敏感膜。广泛应用于化学分析、化学工业的在线检测
探测范围和大小 要探测的物体大小直接影响超声波传感器的检测范围。传感器必须探测到一定声级的声音才可以进行输出。大部件能将大部分声音反射给超声波传感器，这样传感器即可在其最远传感距离检测到此部件。小部件仅能反射较少的一部分声音，从而导致传感范围大大缩小。 探测物体的特点 使用超声波传感器探测的理想物体应体积大、平整且密度高，并与变换器正面垂直。最难探测的物体是体积小且由吸音材料制成的物体，或者与变换器呈一定角度的物体。 如果液面静止且与传感器表面垂直，探测液体就很容易。如果液面波动大，可延长传感器的响应时间，从而取波动变化的平均值以获得更一致的读数。但是，超声波传感器还不能精确探测表面为泡沫状的液体，因为泡沫会使声音的传播方向发生偏离。这时可以使用超声波传感器的反向超声模式，探测形状不规则的物体。在反向超声模式下，超声波传感器会探测一个平整背景，如墙壁。任何穿过传感器和墙壁之间的物体都会阻断声波。传感器即可通过探测该干扰来识别物体的存在。 温度导致的衰减 传感器还设计了温度补偿功能，以调节环境温度的缓慢改变。但是，它不能调节温度梯度或环境温度的快速变化。 周围是否有振动 无论是传感器本身的振动还是附近机器的振动，都可能会影响测量距离时的精确度。可在安装传感器时用橡胶防振装置来减少这类问题。有时也可使用导轨来消除或降低部件振动。 环境导致的误测 附近的物体可能会反射声波。要准确探测目标物体，必须降低或消除附近声音反射表面的影响。为了避免误测附近物体，许多超声波传感器都装有LED指示灯，用于在安装时指示操作人员，以确保正确安装传感器并降低误测风险。 艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有 10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路
@ 嵌入式系统原理与应用 课程设计 —基于ARM9的温度传感器· 学号：01** 班级：**************1班 姓名：李* 指导教师：邱* 、
课程设计任务书 班级: ************* 姓名： ***** 设计周数: 1 学分: 2 指导教师: 邱选兵 $ 设计题目: 基于ARM9的温度传感器 设计目的及要求: 目的： 1.熟悉手工焊锡的常用工具的使用及其维护与修理。 2.基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊 接。熟悉电子产品的安装工艺的生产流程。 3.熟悉印制电路板设计的步骤和方法，熟悉手工制作印制电板的工艺流程，能 够根据电路原理图，元器件实物设计并制作印制电路板。 4.* 5.熟悉常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的 电子器件图书。 6.能够正确识别和选用常用的电子器件，并且能够熟练使用普通万用表和数字 万用表。 7.掌握和运用单片机的基本内部结构、功能部件、接口技术以及应用技术。 8.各种外围器件和传感器的应用； 9.了解电子产品的焊接、调试与维修方法。 要求： 1.学生都掌握、单片机的内部结构、功能部件，接口技术等技能； 2.根据题目进行调研，确定实施方案，购买元件，并绘制原理图，焊接电路板， 调试程序； 3.} 4.焊接和写汇编程序及调试，提交课程设计系统（包括硬件和软件）；. 5.完成课程设计报告 设计内容和方法:使用温度传感器PT1000，直接感应外部的温度变化。使用恒流源电路，保证通过PT1000的电流相等，根据PT1000的工作原理与对应关系，得到温度与电阻的关系，将得到的电压放大20倍。结合ARM9与LCD，将得到的
目录 前言 1课题设计目及意义----------------------------------------------- 1 1.1设计目----------------------------------------------------- 1 1.2设计意义----------------------------------------------------- 1 1.3课题设计任务和规定------------------------------------------- 1 正文 1 课程方案设计------------------------------------------------- 2 1.1系统整体方案--------------------------------------------------- 2 1.2系统整体方案论证-------------------------------------------- 2 2系统硬件构造设计------------------------------------- 2 2.1 51系列单片机功能特点及测距原理------------------------------ 3 2.1.1 51系列单片机功能特点------------------------------------- 3 2.1.2 单片机实现测距原理 ----------------------------------------- 3 2.2 超声波电路构造------------------------------------------------ 4 2.3 超声波测距系统硬件电路设计---------------------------------- 4 2.4 PCB版图设计---------------------------------------------------- 5 3 系统软件设计----------------------------------------- 6 3.1 超声波测距仪算法设计---------------------------------------- 7 3.2 主程序流程图--------------------------------------------------- 7 3.3单片机某些C语言程序-------------------------------------------- 8 3.4超声波测距某些C语言程序-------------------------------------- 11
超声波传感器及其应用 摘要 本文主要介绍了超声波的特点,超声波传感器的原理与应用等多个方面。文中阐述了超声波与可听声波的区别,超声波传感器在医疗,工业生产,液位测量,测距系统等多个领域中得到了广泛的应用。因超声波具有的独特的特性,使得超声波传感器越来越在生产生活中体现了其重要性,具有一定的研究价值。 关键词:超声波传感器疾病诊断测距系统液位测量
Ultrasonic sensors and its application Abstract This paper mainly introduces the characteristics of ultrasonic, principle and application of ultrasonic sensors, etc. In this paper, the ultrasound and sound waves, ultrasonic sensors in medical treatment, industrial production, level measurement, ranging in many fields such as system has been widely used. Due to the unique characteristics of ultrasonic has, ultrasonic sensors in production and life embodies its importance, has certain value. key words: ultrasonic sensors Disease diagnosis Distance measuring system level
: 温度传感器课程设计报告 专业：电气化 年级： 13-2 学院：机电院 { 姓名：崔海艳 学号：35 … ^ -- 目录
1 引言 (3) 2 设计要求 (3) 3 工作原理 (3) 4 方案设计 (4) … 5 单元电路的设计和元器件的选择 (6) 微控制器模块 (6) 温度采集模块 (7) 报警模块 (9) 温度显示模块 (9) 其它外围电路 (10) 6 电源模块 (12) 7 程序设计 (13) — 流程图 (13) 程序分析 (16) 8. 实例测试 (18) 总结 (18) 参考文献 (19) \
。 1 引言 传感器是一种有趣的且值得研究的装置，它能通过测量外界的物理量，化学量或生物量来捕捉知识和信息，并能将被测量的非电学量转换成电学量。在生活中它为我们提供了很多方便，在传感器产品中，温度传感器是最主要的需求产品，它被应用在多个方面。总而言之，传感器的出现改变了我们的生活，生活因使用传感器也变得多姿多彩。 温度控制系统广泛应用于社会生活的各个领域，如家电、汽车、材料、电力电子等，常用的控制电路根据应用场合和所要求的性能指标有所不同，在工业企业中，如何提高温度控制对象的运行性能一直以来都是控制人员和现场技术人员努力解决的问题。这类控制对象惯性大，滞后现象严重，存在很多不确定的因素，难以建立精确的数学模型，从而导致控制系统性能不佳，甚至出现控制不稳定、失控现象。传统的继电器调温电路简单实用，但由于继电器动作频繁，可能会因触点不良而影响正常工作。控制领域还大量采用传统的PID控制方式，但PID控制对象的模型难以建立，并且当扰动因素不明确时，参数调整不便仍是普遍存在的问题。而采用数字温度传感器DS18B20，因其内部集成了A/D转换器，使得电路结构更加简单，而且减少了温度测量转换时的精度损失，使得测量温度更加精确。数字温度传感器DS18B20只用一个引脚即可与单片机进行通信，大大减少了接线的麻烦，使得单片机更加具有扩展性。由于DS18B20芯片的小型化，更加可以通过单跳数据线就可以和主电路连接，故可以把数字温度传感器DS18B20做成探头，探入到狭小的地方，增加了实用性。更能串接多个数字温度传感器DS18B20进行范围的温度检测 2 设计要求
《微机原理及应用》课程设计 超声波测距器的设计 学生姓名郝强 学号20110611113 学院名称机电工程学院 专业名称机械电子工程 指导教师王前 2013年12月27日
摘要 随着科学技术的快速发展，超声波将在科学技术中的应用越来越广。本文对超声波传感器测距的可能性进行了理论分析，利用模拟电子、数字电子、微机接口、超声波换能器、以及超声波在介质的传播特性等知识，采用以AT89C51单片机为核心的低成本、高精度、微型化数字显示超声波测距仪的硬件电路和软件设计方法在此基础上设计了系统的总体方案，最后通过硬件和软件实现了各个功能模块。相关部分附有硬件电路图、程序流程图。为了保证超声波测距传感器的可靠性和稳定性，采取了相应的抗干扰措施。就超声波的传播特性，超声波换能器的工作特性、超声波发射、接收、超声微弱信号放大、波形整形、速度变换、语音提示电路及系统功能软件等做了详细说明。 关键词：超声波；传感器；测量距离；控制
目录 摘要 (2) 目录 (3) 1.设计目的 (4) 2.总体方案 (4) 3.硬件设计 (5) 3.1 超声波测距器硬件电路设计 (5) 3.2.1单片机芯片的选择 (6) 3.2.2AT89C51定时计数应用电路 (6) 3.3超声波发射电路设计 (6) 3.3.1选择超声波发生器类型 (6) 3.3.2 超声波发射电路设计 (7) 3.4超声波接收电路设计 (8) 3.5超声波显示电路设计 (9) 4.软件设计 (9) 4.1波测距器的算法设计 (10) 4.2系统的主控制程序设计 (11) 4.3发生子程序设计 (12) 4.4接收中断程序设计 (13) 4.5显示程序设计 (14) 4.6距离计算程序 (15) 5.结论 (17) 参考文献 (18)
《超声波位移传感器》教学设计
教学过程 师生互动 设计 意图教师活动学生活动 新课引入（5分钟） 师生互动 教师活动学生活动 概念引入：上课之前，老师先为大家演示一个实 验：拿出手机，打一个，在通话界面用手靠近手 机会发现手机黑屏了，但任然在通话，这就避免 了打的时候误操作，也节省了电量！ 老师提问：为什么靠近过一点距离手机会黑屏？ 是因为手上的温度还是因为遮挡了某种我们看 不见的东西？ 教师讲解：根据现象可以看到，当有物体接近手 机正面的小区域时，手机就会黑屏，远离后又亮 屏。所以决定因素是距离，这就是距离传感器， 也是位移传感器的一种。 【板书】课题：超声波位移传感器 引导学生进行相通的 探究实验，用不同的物 体（温度不同的，透明 度不同的），从不同的 角度和高度接近目标 区域，观察现象。 用 生活家 常见的 现象， 提出问 题，调 动学生 学习的 兴趣， 并积极 思考。 新 课教 学（15分钟）生活中有哪些事物运用了位移传感器呢？老师 为大家准备了几个例子： 能感应自身位移的光电鼠标、能报警的倒车雷达 思考：它们的共同特征在哪里？ 引出位移传感器的概念： 位移传感器：是能够感知并且把物体的运动 位移、空间距离大小，如距离、位置、尺寸、速 度等非电学物理量转换成电学量的装置。 让学生了解生活 中有哪些地方用到传 感器，并思考位移传感 器的共同特征，互相交 流，表达自己的观点。 回答：它们可以通过感 知光照、声波、磁场等 物理量测量距离 让 学生了 解传感 器给生 活带来 的积极 影响， 培养学 生发现 问题的 能力， 体现从 生活走 向物理 的理 念。
超声波传感器的设计 与应用
传感器课程设计 （2010级） 题目：超声波传感器的设计与应用 学员姓 名：xxx 学 号：201003011020 学员姓 名：xxx 学 号：201003011027 学员姓 名：xxx 学 号：201003011003 xxx
二〇一三年九月
目录 ...............................................................................................................................................第一章超声波传感器简介........................................................................................ 1.1超声波传感器是什么 (2) 1.2超声波传感器应用前景 (2) 第二章超声波传感器设计 (3) 2.1设计目标描述 (3) 2.2 设计指标 (3) 2.3 传感器结构概述 (4) 2.4 传感器设计原理 (4) 2.4.1 物理部分设计 (4) 2.4.2 电路部分设计 (7) 第三章硬件设计 (8) 3.1 单片机设计 (8) 3.2 传感器设计 (11) 3.3 单片机与传感器连接 (12) 第四章软件设计 (13) 4.1 总体设计思路 (13) 4.2 软件程序 (13) 第五章测试结果与分析 (21) 第六章结论 (22) 参考文献 (24)
第一章超声波传感器的设计 1.1超声波传感器是什么 超声波传感器是利用超声波的特性研制而成的传感器。超声波是一种振动频率高于声波的机械波，由换能晶片在电压的激励下发生振动产生的，它具有频率高、波长短、绕射现象小，特别是方向性好、能够成为射线而定向传播等特点。超声波对液体、固体的穿透本领很大，尤其是在阳光不透明的固体中，它可穿透几十米的深度。超声波碰到杂质或分界面会产生显著反射形成反射成回波，碰到活动物体能产生多普勒效应。因此超声波检测广泛应用在工业、国防、生物医学等方面。 1.2超声波传感器应用前景 随着科学技术的快速发展，超声波将在传感器中的应用越来越广。在人类文明的历次产业革命中，传感技术一直扮演着先行官的重要角色，它是贯穿各个技术和应用领域的关键技术，在人们可以想象的所有领域中，它几乎无所不在。传感器是世界各国发展最快的产业之一，在各国有关研究、生产、应用部门的共同努力下，传感器技术得到了飞速的发展和进步。但就目前技术水平来说，人们可以具体利用的传感技术还十分有 限，因此，这是一个正在蓬勃发展而又有无限前景的技术及产业领域。展望未来，超声波传感器作为一种新型的非常重要有用的工具在各方面都将有很大的发展空间，它将朝着更加高定位高精度的方向发展，以满足日益发展的社会需求，如声纳的发展趋势基本为：研制具有更高定位精度的被动测距声纳，以
《智能仪器仪表设计基础》 课程设计报告 单位： 学生姓名： 专业： 班级： 学号： 指导老师： 成绩： 设计时间：2013 年5月
指导老师提供的设计题目和要求 1、设计题目：基于超声波传感器的障碍物检测电路仿真设计 2、指导老师： 3、设计条件： [1]仿真软件可用Multisim10软件或者saber软件。 [2]超声波传感器详细参数： 工作频率：40KHz±1.0KHz 声压值：≥94dB(30cm/10Vrms sine wave) 灵敏度：≥-82dB/v/u bar(0dB=v/pa)； 余振：：≤1.2ms； -6dB方向性(度)：60°±10° 电容：2000pf±10%； 最大输入电压(Vp-p)：150(40KHz) 使用温度范围：-35℃—+80℃ 储藏温度范围：-40℃—+85℃ 4、设计要求： [1]设计电路包括超声波发射电路、超声波回波接收电路两部分。超声波发射电 路包括升压激励模块。超声波回波接收电路包括一级带通滤波电路、二级带 通电路、回波二值化电路组成。 [2]当在超声波发射电路输入端输入VPP=5V，Vmin=0V的方波信号时，超声 波发射电路输出端能输出VPP=100V~150V，f=40KHZ的一个激励信号。 [3]当在超声波回波接收电路输入端输出VPP=60mV~2V，f=40KHZ的正弦 波信号时，超声波回波接收电路输出端能输出电平信号。当在超声波回波接 收电路输入端输入低电平信号时，超声波回波接收电路输出端能输出高电平 信号。 [4]附加要求：请用虚拟仪器显示各个电路模块输入端信号及输出端信号 5、参考书目 [1]胡向东，刘京诚，余成波等编著，传感器与检测技术机械工业出版社，2009 [2] 张国雄主编测控电路机械工业出版社，第4版
实验三超声波测距电路设计 一．实习的性质：综合 二．实验目的： 通过本实验了解和掌握超声波传感器测量的原理和方法，加深理解超声波传感器的处理电路设计，掌握温度补偿的办法及提高测量精度的方法。 三、实验的时间分配：总学时12学时 1、电路设计4学时 2、电路焊接4学时 3、电路调试4学时 四、实验地点：东一教811和816实验室 五、实验要求： 1、理解超声波测距原理及方法。 2、根据给出的题目，参照附录中给定的题目所需的参考资料，自行设计超声波测距的发射与接收电路，并理解和掌握整体电路的设计思路和电路的工作原理。 3、根据设计的电路图独立完成电路的焊接及调试工作，掌握焊接方法及调试步骤。 扩展练习：采用单片机实现超声波测距的原理、方法及接口电路的设计。 六、实验原理 声波是一种能在气体、液体和固体中传播的机械波。根据振动频率的不同，可分为次声波、声波、超声波和微波等。 1)次声波：振动频率低于l6Hz的机械波。 2)声波：振动频率在16—20KHz之间的机械波，在这个频率范围内能为人耳所闻。 3)超声波：高于20KHz的机械波。 超声波与一般声波比较，它的振动频率高，而且波长短，因而具有束射特性，方向性强，可以定向传播，其能量远远大于振幅相同的一般声波，并且具有很高的穿透能力。例如，在钢材中甚至可穿透10米以上。 超声波在均匀介质中按直线方向传播，但到达界面或者遇到另一种介质时，也像光波一样产生反射和折射，并且服从几何光学的反射、折射定律。超声波在反射、折射过程中，其能量及波型都将发生变化。 超声波在界面上的反射能量与透射能量的变化。取决于两种介质声阻抗特性。和其他声波一样，两介质的声阻抗特性差愈大，则反射波的强度愈大。例如，钢与空气的声阻抗特性相差10万倍，故超声波几乎不通过空气与钢的介面，全部反射。 超声波在介质中传播时，随着传播距离的增加，能量逐渐衰减，能量的衰减决定于波的扩散、散射 (或漫射)及吸收。扩散衰减，是超声波随着传播距离的增加，在单位面积内声能的减弱；散射衰减，是由于介质不均匀性产生的能量损失；超声波被介质吸收后，将声能直接转换为热能，这是由于介质的导热性、粘滞性及弹性造成的。
[日期：2007-06-05] 来源：作者：[字体：大中小] 超声波发射原理是把铁磁材料置于交变磁场中，产生机械振动，发射出超声波。 接收原理是当超声波作用在磁致材料上时，使磁滞材料磁场变化，使线圈产生感应电势输出。 超声波传感器原理与应用 2008-04-18 02:40 超声波传感器原理及应用 信息来源：转载https://www.doczj.com/doc/5717673562.html,发布时间：2008-01-02字号：小中大 关键字：超声波传感器 1、遥控开关超声波遥控开关可控制家用电器及照明灯。采用 2、液位指示及控制器由于超声波在空气中有一定的衰减，则发送到液面及从液面反射回来的信号大小与液位有关，液面位置越高，信号越大；液面越低则信号就小。接收到的信号经BG1、BG2放大，经D1、D2整流成直流电压。当4.7KΩ上的电压超过BG3的导通电压时，有电流流过BG3，电流表有指示，电流大小与液面有关。A点与上图A点相连接。当液位低于设置值时，比较器输出为低电平。BG 不导通，若液位升到规定位置，比较器翻转，输出高电平。BG导通，J吸合，可通过电磁阀将输液开关关闭，以达到控制的目的（高位控制）。 超声波传感器 信息来源：https://www.doczj.com/doc/5717673562.html,/ca.htm发布时间：2007-11-27字号：小中大 关键字：超声波传感器传感器压电陶瓷超声传感器超声波距离传感器 超声波传感器的测距系统设计图

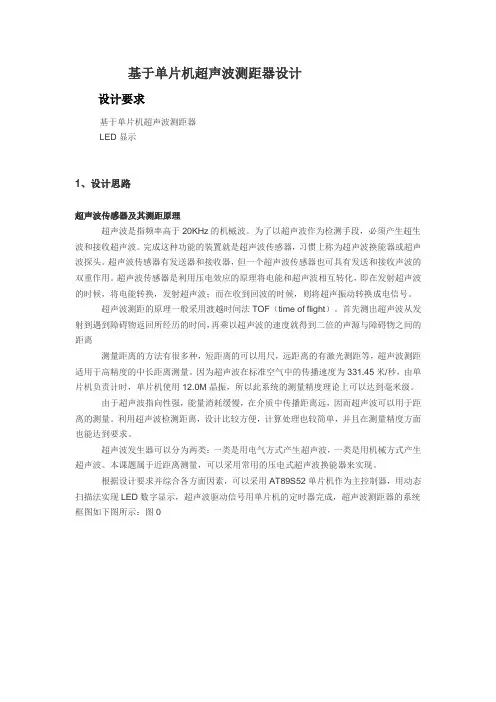

信息来源：中国超声波发布时间：2008-03-17字号：小中大 关键字：超声波传感器 安全避障是移动机器人研究的一个基本问题。障碍物与机器人之间距离的获得是研究安全避障的前提，超声波传感器以其信息处理简单、价格低廉、硬件容易实现等优点，被广泛用作测距传感器。本超声波测距系统选用了senscomp公司生产的polaroid6500系列超声波距离模块和600系列传感器，微处理器采用了atmel公司的at89c51。本文对此超声波测距系统进行了详细的分析与介绍。 1、超声波传感器及其测距原理 超声波是指频率高于20khz的机械波[1]。为了以超声波作为检测手段，必须产生超生波和接收超声波。完成这种功能的装置就是超声波传感器，习惯上称为超声波换能器或超声波探头。超声波传感器有发送器和接收器，但一个超声波传感器也可具有发送和接收声波的双重作用。超声波传感器是利用压电效应[1]的原理将电能和超声波相互转化，即在发射超声波的时候，将电能转换，发射超声波；而在收到回波的时候，则将超声振动转换成电信号。 超声波测距的原理一般采用渡越时间法tof（timeofflight）[2]。首先测出超声波从发射到遇到障碍物返回所经历的时间，再乘以超声波的速度就得到二倍的声源与障碍物之间的距离，即 1、硬件电路设计 我们设计的超声波测距系统由polaroid600系列传感器、polaroid6500系列超声波距离模块和at89c51单片机构成。
温度传感器课程设计报告 专业：电气化___________________ 年级：13-2 学院：机电院 姓名：崔海艳 ______________ 学号：8021209235 目录 1弓I言................................................................... ..3
2设计要求................................................................. ..3 3工作原理................................................................. ..3 4 方案设计 ................................................................ ..4 5单元电路的设计和元器件的选择.............................................. ..6 5.1微控制器模块........................................................... .6 5.2温度采集模块...................................................... .. (7) 5.3报警模块.......................................................... .. (9) 5.4 温度显示模块..................................................... .. (9) 5.5其它外围电路........................................................ (10) 6 电源模块 (12) 7程序设计 (13) 7.1流程图............................................................... (13) 7.2程序分析............................................................. ..16 8.实例测试 (18) 总结.................................................................... ..18 参考文献................................................................ ..19
第10课扫地机器人 一、教材分析 基于传感器的教育机器人的学习和应用是随着信息技术应运而生的教学内容，本课就从生活出发，将清洁机器人作为教学内容进行设计，综合应用传感器和舵机完成能实现避障和清扫操作的清洁机器人。教学内容主要分为任务分析、模块搭建和程序编写与运行，教师在教学时可以先让学生观察清扫机器人，引导学生分析清扫机器人的任务，再展开教学。扫地机器人的学习是在超声波传感器实践应用的基础上展开的，主要要求学生学习拼搭舵机，再结合已学的避障程序进行舵机程序的添加，因此建议通过迁移应用实践于课堂中。 二、学情分析 根据皮亚杰的认知发展规律可知，本课的学习对象六年级的学生已经具备了一定的逻辑思维能力，能通过任务的铺垫分析清洁机器人的工作任务。学生在本课之前的学习中，已经接触了实体机器人的应用，搭建实现清洁机器人的脚本在学生的实践能力范围内。但本课加入了舵机的拼搭和使用，对学生的操作能力又提高了要求，可以结合学生的实践探究和教师的搭建分享展开学习。 三、教学目标与要求 理解“如果那么否则”语句的含义，学会拼搭清洁机器人，理解超声波测距传感器的应用原理，完成避障程序搭建。通过分析清洁机器人的任务，体验思维和分析的过程，初步掌握问题分析的基本方法。通过清洁机器人，感受机器人的可实践性，感受信息技术发展的变化，形成乐学的学习态度，实现技术发展的愿望。 四、教学重点与难点
1. 重点：理解“如果那么否则”语句。 2. 难点：理解避障程序和清扫程序的顺序关系。 五、教学方法与手段 本课采用任务驱动法，让学生在有引导的教学环境中围绕任务分解任务，在小组讨论的过程中迁移运用已有知识，不断优化各分解任务，最终整合实现清洁机器人的任务效果。 六、课时安排 安排1课时。 七、教学准备 教学课件、教师用演示文稿和学生用演示文稿。 八、教学过程 （一）情境导入 教师：同学们，今天老师到家看到了这样的场景！（出示图片）怎么办？工作一天已经很累了，我想休息一下，能有个机器人帮帮我吗？ 学生提出机器人来清洁。 教师：对呀！有清洁机器人，商场里看到过很多呢！其实清洁机器人我们也能自己做，今天跟着老师一起来做一做清洁机器人！（板书：清洁机器人）【设计意图】通过提出生活实践中的问题，学生初步形成解决问题的意识，并揭示主题“清洁机器人”的搭建。 （二）实践探究 1. 项目分析
温度传感器的特性及应用设计 集成温度传感器是将作为感温器件的晶体管及其外围电路集成在同一芯片上的集成化温度传感器。这类传感器已在科研，工业和家用电器等方面、广泛用于温度的精确测量和控制。 1、目的要求 1．测量温度传感器的伏安特性及温度特性，了解其应用。 2．利用AD590集成温度传感器，设计制作测量范围20℃～100℃的数字显示测温装置。 3．对设计的测温装置进行定标和标定实验，并测定其温度特性。 4．写出完整的设计实验报告。 2、仪器装置 AD590集成温度传感器、变阻器、导线、数字电压表、数显温度加热设备等。 3、实验原理 AD590 R=1KΩ E=（0-30V） 四、实验内容与步骤 ㈠测量伏安特性――确定其工作电压范围 ⒈按图摆好仪器，并用回路法连接好线路。 ⒉注意，温度传感器内阻比较大，大约为20MΩ左右，电源电 压E基本上都加在了温度传感器两端，即U＝E。选择R4＝1KΩ，温度传感器的输出电流I＝V/R4＝V（mV）/1KΩ＝│V│（μA）。
⒊在0～100℃的范围内加温，选择0.0 、10.0、20.0……90.0、100.0℃，分别测量在0.0、1.0、2.0……25.0、30.0V时的输出电流大小。填入数据表格。 ⒋根据数据，描绘V～I特性曲线。可以看到从3V到30V，基本是一条水平线，说明在此范围内，温度传感器都能够正常工作。 ⒌根据V～I特性曲线，确定工作电压范围。一般确定在5V～25V为额定工作电压范围。 ㈡测量温度特性――确定其工作温度范围 ⒈按图连接好线路。选择工作电压为10V，输出电流为I＝V/R4＝V（mV）/1KΩ＝│V│（μA）。 ⒉升温测量：在0～100℃的范围内加热，选择0.0 、10.0、 20.0……90.0、100.0℃时，分别同时测量输出电流大小。将数据填入数据表格。 注意：一定要温度稳定时再读输出电流值大小。由于温度传感器的灵敏度很高，大约为k=1μA／℃，所以，温度的改变量基本等于输出电流的改变量。因此，其温度特性曲线是一条斜率为k=1的直线。 ⒊根据数据，描绘I～T温度特性曲线。 ⒋根据I～T温度特性曲线，求出曲线斜率及灵敏度。 ⒌根据I～T温度特性曲线，在线性区域内确定其工作温度范围。 ㈢实验数据: ⒈温度特性
附录 20 目录 .、八 、- 刖言 1课题设计目的及意义 ---------------------------- 1 1.1设计的目的 ------------------------------------- 1 1.2设计的意义 ------------------------------------- 1 1.3课题设计的任务和要求 正文 1课程的方案设计 ------------------------------- 2 1.1系统整体方案 ----------------------------------- 2 1.2系统整体方案的论证 ------------------------------- 2 2 系统的硬件结构设计 ----------------------------- 2 2.1 51系列单片机的功能特点及测距原理 ----------------------- 3 2.1.1 51 系列单片机的功能特点 -------------------------- 3 2.1.2单片机实现测距原理 ----------------------------- 3 2.2超声波电路结构 ---------------------------------- 4 2.3超声波测距系统的硬件电路设计 ------------------------- 4 2.4 PCB 版图设计 ---------------------------------- 5 3系统软件的设计 ---------- 3.1超声波测距仪的算法设计- 3.2主程序流程图 -------------- 3.3单片机部分C 语言程序 ----- 3.4超声波测距部分C 语言程序 4实物制作 ---------------------------------- 17 4.1电路板焊接及连线图 ------------------------------- 17 4.2实物调试效果图 ---------------------------------- 18 4.3焊接电路板时所遇问题 ------------------------------ 19 --- 6 -——7 7 -----8 ——11
综合实践研究性学习 开展创新性活动品位创新的快乐 《有趣的超声波传感器》 北京市丰台区丰台第五小学 郝劲峰
一、指导思想与理论依据 （一）指导思想 综合实践的总目标是密切学生与生活的联系,推进学生对自然、社会和自我之内在联系的整体认识与体验，发展学生的创新能力、实践能力以及良好的个性品质。 （二）理论依据 1. 坚持学生的自主选择和主动参与,发展学生的创新精神和实践能力 综合实践活动的实施要以学生的直接经验或体验为基础，将学生的需要、动机和兴趣置于核心地位,充分发挥学生的主动性和积极性,鼓励学生自主选择活动主题,积极开展活动,在活动中发展创新精神和实践能力。 2. 面向学生完整的生活领域,为学生提供开放的个性发展空间 综合实践活动的实施是面向学生完整的生活领域，引领学生走向现实的社会生活，促进学生与生活的联系，为学生的个性发展提供开放的空间。 3. 注重学生的亲身体验和积极实践，促进学习方式的变革 综合实践活动的实施强调学生乐于探究、勤于动手和勇于实践，注重学生在实践性学习活动过程中的体验和感受，要求学生超越单一的接受学习，亲身经历实践过程，体验实践活动，实现学习方式的变革。 二、教材分析 1.教学内容： 《有趣的超声波传感器》是我校自主开发的机器人校本课程中的四年级部分。本课共分为两课时，第一课时，学生学习认识超声波的概念，理解超声波传感器测距的原理，并能够使用超声波进行实际距离的测量。本节课重点在与超声波在程序中的应用，通过超声波等待模块的使用来实现自动停车，机器人避障的效果，让学生感受程序与传感器共用所带来的神奇与乐趣。 2.知识背景： （1）声波：发声体产生的振动在空气或其他物质中的传播叫做声波。根据震动频率及人耳朵能够听到的范围分为次声波（震动频率20赫兹一下），声波（震动频率在20-20000赫兹之间），超声波（震动频率在20000赫兹以上） （2）超声波：声音的震动频率在20000赫兹以上，超出人耳朵能够听到的范围的声波。超声波具有良好的指向性、传导性。 （3）超声波传感器：将超声波信号转换成其他能量信号（通常是电信号）的传感器。，多用于测距、医疗检查、金属探伤、雷达等设计，为人们的工作和生活提供了方便。 作为教师，选择的活动载体，一定要既具有普遍性，同时又能够突显出教育目标。在活动过程中，学生的主要精力应放在对方法的掌握和运用上，尽量避免过难的知识对主要教学目标的达成产生较大的干扰和阻碍。本次活动方案选择“超声波”作为活动的载体，有两层含义：从生活中看，超声波是声音的一种，源于学生的生活；从科学上看超声波又具有很多有神奇的特性，激发学生对科学的兴趣和求知欲。
超声波避障小车设 计
Harbin Institute of Technology 课程设计说明书（论文） 设计题目：超声波避障小车 院系：电气工程及自动化 班级： 1 21 设计者：张佳炜 学号： 11 0316 指导教师：周庆东 设计时间： .09.14- .09.25 哈尔滨工业大学
课程设计考核表 题目：超声波避障小车 学生姓名：张佳炜班级： 1 21 学号： 11 0316 实验部分考核 总结报告评分 总成绩：指导教师签字：
哈尔滨工业大学课程设计任务书
开题报告 1立项依据 1.1立项目的 （1）设计一辆利用超声波传感器来实现避障功能的小车，使小车对其运动方向受到的阻碍作出各种躲避障碍的动作。 （2）深入学习单片机原理及其应用，提高程序的编写能力。 （3）掌握单片机系统外围电路的设计，了解超声波传感器的工作原理。（4）掌握软件和硬件调试的基本技巧与方法。 1.2立项意义 汽车作为人们不可缺少的交通工具，给人类带来了极大的便利，但随着汽车的量越来越多，交通事故也越来越多。交通事故成为了现在越来越严重的安全隐患。我们必须加强对汽车安全性能的考虑。随着电子技术、信息技术、网络技术的发展，智能汽车概念应运而生，将电子信息网络和汽车接合起来实现汽车的智能化，是传统汽车产业的机遇也是的挑战。汽车的智能化必将是未来汽车产业发展的趋势，在这样的背景下，我们开展了基于超声波的智能小车的避障研究。 超声波具有穿透力强、方向性好、操作简单、方便、快速和安全等的特点，在很多 领域有着广泛的应用前景。超声波作为智能车避障的传感信号，以其避障实现方便，计算简单，易于做到实时控制，测量精度也能达到实用的要求，在未来汽车智能化进程中必将得到广泛应用。作为一个发展大
传感器课程设计 （2010级） 题目：超声波传感器的设计与应用
学员：xxx 学号：201003011020 学员：xxx 学号：201003011027 学员：xxx 学号：201003011003
xxx 二〇一三年九月
目录 ...............................................................................................................................................第一章超声波传感器简介..................................................................................... 1.1超声波传感器是什么 (2) 1.2超声波传感器应用前景 (2) 第二章超声波传感器设计 (3) 2.1 设计目标描述 (3) 2.2 设计指标 (3) 2.3 传感器结构概述 (4) 2.4 传感器设计原理 (4) 2.4.1 物理部分设计 (4) 2.4.2 电路部分设计 (7)
第三章硬件设计 (8) 3.1 单片机设计 (8) 3.2 传感器设计 (11) 3.3 单片机与传感器连接 (12) 第四章软件设计 (13) 4.1 总体设计思路 (13) 4.2 软件程序 (13) 第五章测试结果与分析 (21) 第六章结论 (22) 参考文献 (24)
第一章超声波传感器的设计 1.1超声波传感器是什么 超声波传感器是利用超声波的特性研制而成的传感器。超声波是一种振动频率高于声波的机械波，由换能晶片在电压的激励下发生振动产生的，它具有频率高、波长短、绕射现象小，特别是方向性好、能够成为射线而定向传播等特点。超声波对液体、固体的穿透本领很大，尤其是在不透明的固体中，它可穿透几十米的深度。 超声波碰到杂质或分界面会产生显著反射形成反射成回波，碰到活动物体能产生多普勒效应。因此超声波检测广泛应用在工业、国防、生物医学等方面。 1.2超声波传感器应用前景 随着科学技术的快速发展，超声波将在传感器中的应用越来越广。 在人类文明的历次产业革命中，传感技术一直扮演着先行官的重要角色，它是贯穿各个技术和应用领域的关键技术，在人们可以想象的所
