1号楼工程设计为地下一层、地上二层的钢筋砼框架结构、钢结构，建筑面积为7019.54m2，建筑基底面积为2738.61 m2，建筑高度为11.60m。设计使用年限为50年，建筑结构安全等级为二级，建筑物抗震设防烈度为七度，建筑场地类别为Ⅲ类。基础底板、地下室侧墙防水采用0.8厚聚乙烯丙纶复合防水卷材两道。
SBC120聚乙烯丙纶复合防水卷材（简称复合卷材）是在充分研究了现有防水防渗类卷材产品的基础上，根据现代工程对防水防渗材料的新要求而制造的一种构造全新、多用途、具有良好综合技术性能的防水防渗材料。主要用于工业与民用建筑的屋面防水、地下室基础及外墙防水、卫生间防水等，施工后，防水性能稳定，效果良好，经验收无任何渗漏现象，工程质量一次成功
一、工法特点
1、采用常温施工，直接用水泥添加专用配套胶制水泥胶将复合卷材与基层而粘贴，比传统的热施工、冷施工方便、迅速，减轻劳动强度，减少环境污染，提高工作效率。
2、防水层施工简单方便，不受基层潮湿和季节的影响，材料稳定性好，无毒无味，对周围环境影响很少，大大改善了劳动条件。
二、适用范围
1、本工法是用于各类工业、民用建筑的屋面及地下防水、防渗、防潮，还适用于冶金、化工、水利、环保、采矿业等防水工程。
2、适宜于多雨潮湿地区的防水工程，施工温度范围较宽（0～35℃），施工干燥度要求低。
三、工艺原理
1、SBC120复合卷材是由线性低密度聚乙烯树脂加入抗老化剂、稳定剂、助粘剂等与高强度新型丙纶长丝无纺布，采用热融直压工艺制成的复合型防水卷材。具有抗渗能力强、抗拉强度高，低温柔性好、易粘接、稳定性好、无毒、变形适应能力强、使用寿命长等良好的综合技术性能。
2、复合卷材采用普通水泥添加专用配套胶或乳白胶制成的水泥胶与基层满面粘贴，从而达到防水、防漏、防渗的效果。
四、工艺流程及操作要点
㈠工艺流程
检查管道预埋情况→验收基层（找平层）→清理基层→制备粘接胶→处理复杂部位（或附加层）→铺贴复合卷材→蓄水试验→保护层施工→竣工验收
㈡施工方法：
1、基础层技术要求
⑴基础层应清理干净符合无空鼓、起砂、坚硬凸起物、平整度好
⑵基础层找平层拐角处（如墙、烟道、墙角、管道周围）均应做成八字角。
2、水泥胶的配制
⑴粘贴防水层时，SBC120胶粘剂含量为水泥重量的2.5%，即为一袋水泥（50kg）配用一袋胶粘剂（1.25kg）。配制时将一袋胶粘剂与6kg～10kg的水泥干混均匀，然后边搅拌边将其加入到27.5kg～32.5kg的水中（相当于水泥重量的55%～65%），搅拌均匀后逐渐加入剩余的水泥，边加入边搅拌，搅拌至无凝块、无沉淀、无气泡即可使用。
⑵粘结隔汽层时，SBC120胶粘剂含量为水泥重量的1.5%，即一袋水泥（50kg）配用一袋胶粘剂（0.75kg）。配制时将一袋胶粘剂与4kg～8kg的水泥干混均匀，然后边搅拌边将其加入到27.5kg～32.5kg的水中（相当于水泥重量的55%～65%），搅拌均匀后逐渐加入剩余的水泥，边加水边搅拌，搅拌至无凝块、无汽泡可使用。
3、复合卷材施工
⑴施工前必须对找平层进行验收，验收合格后方可进行。
⑵施工前，用小铲铲掉落地灰等杂物，用扫帚清扫干净基层表面的垃圾和灰尘。
⑶屋面复合防水卷材粘贴方向按GB50207—2002第4.3.5条规定确定，地下防水工程粘贴方向可根据实际情况确定。
⑷复合卷材铺贴时，先在铺贴部位将复合卷材预放3mm～12mm，找正方向后，在中间固定，将卷材一端卷至固定处粘贴，这端粘贴完毕后，再将预防的卷材另一端卷回至已粘贴好的位置，连续铺贴直至整幅完成。
⑸铺贴方法：将水泥胶用毛刷涂到基层和卷材对应的表面上厚约10mm，然后粘贴卷材，同时在卷材上表面刮板将粘接面排气压实，排出多余部分粘接胶。
⑹垂直面复合卷材粘贴必须纵向粘贴，自上而下对正，自下向上排气压实，要求基层与卷材同时毛刷涂胶。
⑺接缝施工
1、接缝涂胶部位要求基层干净、干燥。
2、用水泥胶接缝时，接缝与卷材粘贴可同时进行，两个粘贴面可同时涂胶，接缝满贴，胶层涂刷宽度从接缝边缘向两边延伸30mm，接缝不允许有露底、打皱、翘曲、起空现象。
3、接缝时，水泥胶接缝压实后，不在接缝边缘在涂刷水泥胶，溢出的水泥胶不必处理，而待水泥胶固化后，将接缝处表面水泥胶清除。
⑻搭接长边8-10公分短边10-15公分、上下层应错缝三分子一铺贴
五、工程材料
2、粘接胶的选用
粘接胶一般用水泥涂加专用配套胶（SBC120胶粘剂）或用聚醋酸乙烯乳液制成水泥胶与基层满面粘贴。
安全措施
除执行《建筑施工高处作业安全技术规范》（JGJ80—91）外，还应注意以下几点：
1、健全安全生产保证体系，制定安全生产程序。
2、作业人员必须严格按照施工现场操作规范进行，施工必须穿平底胶鞋，在周边等危险部位作业需系安全带。
3、清理现场时，要认真集中，严禁将清扫的垃圾抛向窗外，导致伤害他人及造成不良影响。
4、胶粘剂中含有有机溶剂，属易燃品，在贮存、运输、使用过程中应远离火源。
六、质量要求
1、遵照《工程技术规范》（GB50207—2002），《建筑工程质量检验评定标准》（GB50300—2001）中的有关规定检查评定验收。
2、施工温度范围较宽，环境温度0℃及以下时禁止使用水泥胶粘接，环境温度-5℃及以下时不能使用醋酸乙烯乳液胶粘接。施工温度高于35℃时，应向施工后的复合卷材表面喷水降温，防止卷材变形。
3、水泥胶涂刷后应马上粘贴复合卷材，防止胶中水分散失，影响粘贴质量。
4、复合卷材铺贴过程中有打皱无法纠正时，应断开打皱处，按接缝处理。
5、蓄水试验24小时-48小时无渗漏、工程继续保护
复合卷材施工过程发生中断要做好复合卷材的保护措施，特别是中断期较长或中断期间复合卷材施工现场有外界损坏因素的，必须做好复合卷材保护。工程继续保护主要防止意外或人为对复合卷材的损坏，其因素主要注意：①机械损坏；②高空落物损坏；③人为损坏；
⑥人工或自然堆落物损坏；⑦高温烧烫损坏；化学物质损坏
等。
七、第二次防水技术要求同上、上下防水层错缝至少三分子一施工过程中和蓄水成功后成品水泥保护过程中、甲乙方、以及水泥保护施工方都应该相互监督保护好防水层
SBC120聚乙烯丙纶复合防水卷材，是由低密度高压聚乙烯和高分子丙纶经过高温复合而成，俗称土工布。 中铁二十局集团六公司编制： 一、SBC120聚乙烯丙纶复合防水卷材（简称复合卷材）是在充分研究了现有防水防渗类卷材产品的基础上，根据现代工程对防水防渗材料的新要求而制造的一种构造全新、多用途、具有良好综合技术性能的防水防渗 材料。主要用于工业与民用建筑的屋面防水、地下室防水、卫生间防水等，施工后，防水性能稳定，效果良好，经验收无任何渗漏现象，工程质量一次成优。 二、工法特点 1、采用常温施工，直接用水泥添加专用配套胶制水泥胶将复合卷材与基层而粘贴，比传统的热施工、冷施工方便、迅速，减轻劳动强度，减少环境污染，提高工作效率。 2、采用条粘法施工，铺设的复合卷材能适应基层变形，细部构造及节点防水处理用300g/m2?350g/m2 复合卷材水泥胶粘接成附加层予以加强，确保薄弱环节及整个防水系统的工程质量。 3、防水层施工简单方便，不受基层潮湿和季节的影响，材料稳定性好，无毒无味，对周围环境影响很少，大大改善了劳动条件。 三、适用范围 1、本工法是用于各类工业、民用建筑的屋面及地下防水、防渗、防潮，还适用于冶金、化工、水利、环保、采矿业等防水工程。 2、适宜于多雨潮湿地区的防水工程，施工温度范围较宽（0?25C）,施工干燥度要求低。 四、工艺原理 1、SBC120复合卷材是由线性低密度聚乙烯树脂加入抗老化剂、稳定剂、助粘剂等与高强度新型丙纶长丝无纺布，采用热融直压工艺制成的复合型防水卷材。具有抗渗能力强、抗拉强度高，低温柔性好、易粘接、稳定性好、无毒、变形适应能力强、使用寿命长等良好的综合技术性能。 2、复合卷材采用普通水泥添加专用配套胶或乳白胶制成的水泥胶与基层满面粘贴，从而达到防水、防漏、 防渗的效果。 五、工艺流程及操作要点 ㈠工艺流程 材料检验T检查管道预埋情况T验收基层（找平层）T清理基层T制备粘接胶T处理复杂部位（或附加层）T铺贴复合卷材T蓄水试验T保护层施工T竣工验收 ㈡施工方法： 1 、找平层技术要求 ⑴屋面找平层应符合《屋面工程技术规范》（GB50207— 2002）规定，地下防水找平层应符合《地下工程 防水技术规范》（GB50208— 2002）规定。 ⑵找平屋拐角处（如墙、烟道、墙角、管道周围）均应做成R=20mm圆角。 2、水泥胶的配制 23148 5A6C 婬' 23595 5C2B 尫 27975 6D47 浇 29846 7496 璖 ⑴粘贴防水层时，SBC120胶粘剂含量为水泥重量的 2.5%,即为一袋水泥（50kg）配用一袋胶粘剂（1.25kg）。 配制时将一袋胶粘剂与 6kg?10kg的水泥干混均匀，然后边搅拌边将其加入到27.5kg?32.5kg的水中（相当于水 泥重量的 55%? 65%），搅拌均匀后逐渐加入剩余的水泥，边加入边搅拌，搅拌至无凝块、无沉淀、无气泡即可使用。 ⑵粘结隔汽层时，SBC120胶粘剂含量为水泥重量的 1.5%,即一袋水泥（50kg）配用一袋胶粘剂（0.75kg）。配制时将一袋胶粘剂与 4kg?8kg 的水泥干混均匀，然后边搅拌边将其加入到 27.5kg?32.5kg 的水中（相当于水泥重量的 55%?65%）,搅拌均匀后逐渐加入剩余的水泥,边加水边搅拌,搅拌至无凝块、无汽泡可使用。 3、复合卷材施工 ⑴施工前必须对找平层进行验收，验收合格后方可进行。 ⑵施工前，用小铲铲掉落地灰等杂物，用扫帚清扫干净基层表面的垃圾和灰尘。 ⑶屋面复合防水卷材粘贴方向按GB50207—2002 第 4.3.5 条规定确定,地下防水工程粘贴方向可根据实际 情况确定。 ⑷复合卷材铺贴时，先在铺贴部位将复合卷材预放3mm?12mm，找正方向后，在中间固定，将卷材一端 卷至固定处粘贴，这端粘贴完毕后，再将预防的卷材另一端卷回至已粘贴好的位置，连续铺贴直至整幅完成。
钢丝网骨架塑料（聚乙烯）复合管施工方案1、试装 对管材、管件进行选配。将电熔接头用手推入管材端口试测间隙大小。如太大和太小可放置一边暂不使用，另选电熔管件校合；如无选择余地，过紧时应用手动刮削机具对管材进行刮削，直至正常配合。 2、划标记 用记号笔在被连接的两根管材上划记号。记号位置的确定方法如下： （1）测量管件的承插深度尺寸； （2）从管材端口开始，向前量取承插深度尺寸+10mm的长度，在该处划上记号。记号要清晰醒目。 3、安装扶正器 （1）将扶正器夹在管材上； （2）扶正器的两个卡环必须位于记号之后，以免影响管材承插不到位；（3）将扶正器的螺孔方向对正，拧紧其卡环螺母。 4、去氧化层 （1）刮前应用清洁毛巾或抹布将管材表面污物去掉； （2）用手刮刀或机械刮刀对记号内的焊接表面刮皮，以去除表面氧化层；DN110-DN200mm的管材宜采用手刮刀，DN225-DN630mm的管材由于表面积大，为提高效率，可采用机械刮刀； （3）刮皮时，应均匀刮整个周边，面面俱到，不允许漏刮。 （4）管件内壁由于布有钢丝，一般用手工刮削。
（5）埋地安装时，允许大口径管材先在地面去氧化皮，用塑料布包好后入沟，在装扶正器。不过，应特别注意做好清洁工作。 5、清除残渣 刮去氧化皮后，要用清洁抹布或棉纱做好管材、管件刮削区域的内外表面的清洁，不允许有泥、油、磨削残渣等赃物附在表面。抹布在使用中弄脏时，要及时用清水洗干净才能使用。 6、酒精（或丙酮）擦洗 为确保焊接区表面无油污、汗渍及其它有机物的污染，在用抹布进行清理后，再用酒精或丙酮进行擦洗，以确保焊接区域的表面是干燥、无尘、无油污的。 7、晾干 承插连接前，应保证管材、管件连接面是干燥无水渍的。如未晾干，焊接时易产生气泡，将严重影响熔接质量。 8、装配管件 （1）看清待装管件走向，将其摆正，然后插入电熔接头； （2）可用木锤轻击电熔接头端部四周，将电熔接头打至标记处为止，装配时，严禁敲击电源接线柱； （3）管件（如直接件）一头装好后，将另一根已去氧化皮且做好了清洁的管材插入管件。如配合稍紧，可用木锤轻击，管材的标记处应正好进入至管件端口； （4）在承插过程中，如果不小心将管材插入超过标记线，则应敲击管件退回至标记线； （5）当管材规格为DN110-DN250mm时，一般用木锤或榔头敲入；
SBC120聚乙烯丙纶复合防水卷材施工方案 1 号楼工程设计为地下一层、地上二层的钢筋砼框架结构、钢结构，建筑面积为7019.54m2, 建筑基底面积为2738.61 m2，建筑高度为11.60m。设计使用年限为50年，建筑结构安全等级为二级，建筑物抗震设防烈度为七度，建筑场地类别为川类。基础底板、地下室侧墙防水采用0.8厚聚乙烯丙纶复合防水卷材两道。 SBC120聚乙烯丙纶复合防水卷材（简称复合卷材）是在充分研究了现有防水防渗类卷材产品的基础上，根据现代工程对防水防渗材料的新要求而制造的一种构造全新、多用途、具有良好综合技术性能的防水防渗材料。主要用于工业与民用建筑的屋面防水、地下室基础及外墙防水、卫生间防水等，施工后，防水性能稳定，效果良好，经验收无任何渗漏现象，工程质量一次成功 一、工法特点 1 、采用常温施工，直接用水泥添加专用配套胶制水泥胶将复合卷材与基层而粘贴，比传统的热施工、冷施工方便、迅速，减轻劳动强度，减少环境污染，提高工作效率。 2、防水层施工简单方便，不受基层潮湿和季节的影响，材料稳定性好，无毒无味，对周围环境影响很少，大大改善了劳动条件。 二、适用范围 1、本工法是用于各类工业、民用建筑的屋面及地下防水、防渗、防潮，还适用于冶金、化工、水利、环保、采矿业等防水工程。 2、适宜于多雨潮湿地区的防水工程，施工温度范围较宽（0?35C），施工干燥度要求低。 三、工艺原理 1、SBC120复合卷材是由线性低密度聚乙烯树脂加入抗老化剂、稳定剂、助粘剂等与高强度新型丙纶长丝无纺布，采用热融直压工艺制成的复合型防水卷材。具有抗渗能力强、抗拉强度高，低温柔性好、易粘接、稳定性好、无毒、变形适应能力强、使用寿命长等良好的综合技术 性能
聚乙烯丙纶防水卷材施工工艺 1、施工条件 1）基层表面的异物、砂浆疙瘩和其他尘土杂物清除干净。不得有空鼓、开裂及起砂、脱皮等缺陷。 2）基层应保持干燥、含水率应不大于9%；阴阳角处应做成圆弧形或抹成45 度斜角。 3）地面或墙面的预埋管件、变形缝等处应进行隐蔽工程检查验收，使其符合设计和施工验收规范的要求。 2、施工准备 1）施工机具：高压吹风机、平铲、钢丝刷、笤、大小铁桶、量尺、小线、色粉袋、剪刀、滚刷、油刷、压辊，刮板； 2）施工材料：氨酯底胶、CX-404 胶、丁基胶粘剂、聚氨酯嵌缝膏、聚乙 烯丙纶、108 胶等。 3）编制防水工程施工方案，并对工人进行技术交底。 3、施工工艺 施工顺序：基层清理T底胶配制T涂刷聚氨酯底胶T特殊部位进行增补处理（附加层）T卷材粘贴面涂胶T铺贴聚乙烯丙纶防水卷材T接头处理T 卷材末端收头T做保护层。 1）、基层清理：把找平层的表面的灰土、杂物清扫干净，表面残留的
灰浆硬块及凸出部分应清除干净，不得有空鼓、开裂、起砂和脱皮等现象。表面应保持干燥，含水率不大于9%，并要平整牢固。阴阳角 处应做成圆弧角。若基层高低不平或凹坑较大时，应用掺加108 胶（占水泥重量的15%）的1：3 水泥砂浆抹平，基层与变形缝或管道等相连接的阴角应做成均匀一致，平整光滑的折角或圆弧。排水口、落水斗等应低于基层有套管的管道部位应高于基层表面不少于20mm。 2）底胶配制及涂刷聚氨酯底胶： 基层处理剂用聚氨酯材料按甲：乙=1 : 3 （重量比）的比例配合进行调配，先用油漆刷沾处理剂在阴角、管道根部等复杂部位均匀涂刷一遍，再以长把滚刷进行大面涂布，要涂布均匀，不得过厚或过薄，更不得漏涂露底，当基面较潮湿时，应涂刷湿固化型底胶剂或潮湿界面隔离剂。在铺贴卷材之前应对阴阳角、排水口、管道等薄弱部位做加强处理，以非硫化密封胶片或自硫化密封胶片粘贴作为加强层。涂刷的底胶经4h 干燥，手摸不粘时，即可进行下道工序。 3）特殊部位增补处理 （1）增补剂涂膜：聚氨酯涂膜防水材料分甲、乙两组份，按甲：乙 =1：1.5 的重量比配合搅拌均匀，即可在地面、墙体的管根、伸缩缝、阴阳角部位，均匀涂刷一层聚氨酯涂膜，做为特殊防水薄弱部位的附加层，厚度以2 mm为宜，涂膜固化24h后即可进行下一工序。 （2）附加层施工：如阴阳角、管根，可用卷材铺贴一层处理，附加层宽度为250mm。 4）铺贴聚乙烯丙纶防水卷材：
钢丝网骨架塑料(聚乙 烯)复合管施工方案-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
钢丝网骨架塑料（聚乙烯）复合管施工方案 1、试装 对管材、管件进行选配。将电熔接头用手推入管材端口试测间隙大小。如太大和太小可放置一边暂不使用，另选电熔管件校合；如无选择余地，过紧时应用手动刮削机具对管材进行刮削，直至正常配合。 2、划标记 用记号笔在被连接的两根管材上划记号。记号位置的确定方法如下： （1）测量管件的承插深度尺寸； （2）从管材端口开始，向前量取承插深度尺寸+10mm的长度，在该处划上记号。记号要清晰醒目。 3、安装扶正器 （1）将扶正器夹在管材上； （2）扶正器的两个卡环必须位于记号之后，以免影响管材承插不到位；（3）将扶正器的螺孔方向对正，拧紧其卡环螺母。 4、去氧化层 （1）刮前应用清洁毛巾或抹布将管材表面污物去掉； （2）用手刮刀或机械刮刀对记号内的焊接表面刮皮，以去除表面氧化层；DN110-DN200mm的管材宜采用手刮刀，DN225-DN630mm的管材由于表面积大，为提高效率，可采用机械刮刀； （3）刮皮时，应均匀刮整个周边，面面俱到，不允许漏刮。 （4）管件内壁由于布有钢丝，一般用手工刮削。 （5）埋地安装时，允许大口径管材先在地面去氧化皮，用塑料布包好后入沟，在装扶正器。不过，应特别注意做好清洁工作。 5、清除残渣 刮去氧化皮后，要用清洁抹布或棉纱做好管材、管件刮削区域的内外表面的清洁，不允许有泥、油、磨削残渣等赃物附在表面。抹布在使用中弄脏时，要及时用清水洗干净才能使用。 6、酒精（或丙酮）擦洗 为确保焊接区表面无油污、汗渍及其它有机物的污染，在用抹布进行清理后，再用酒精或丙酮进行擦洗，以确保焊接区域的表面是干燥、无尘、无油污的。 7、晾干 承插连接前，应保证管材、管件连接面是干燥无水渍的。如未晾干，焊接时易产生气泡，将严重影响熔接质量。 8、装配管件 （1）看清待装管件走向，将其摆正，然后插入电熔接头； （2）可用木锤轻击电熔接头端部四周，将电熔接头打至标记处为止，装配时，严禁敲击电源接线柱； （3）管件（如直接件）一头装好后，将另一根已去氧化皮且做好了清洁的管材插入管件。如配合稍紧，可用木锤轻击，管材的标记处应正好进入至管件端口； （4）在承插过程中，如果不小心将管材插入超过标记线，则应敲击管件退回至标记线；
聚乙烯丙纶防水卷材防潮层施工方案 1 、施工操作要求 （1）铺贴防水卷材的基层面（找平层）必须打扫干净，并洒水保证基层温润。（注：屋面防水找平层应符合《屋面工程技术规范》规定，地下防水找平层应符合《地下防水工程施工及验收规范》规定）。 （2）用含水泥重10%-15%的聚乙烯醇胶液制备水泥素将粘结剂，搅拌必须 均匀，无沉淀、无凝块、无离析现象即可使用。 （3）屋面主防水层施工前，应先对排水集中及结构复杂的细部节点进行密 封处理和附加层粘贴，附加层使用的卷材与主防水层的卷材材料相同。 （4）密封材料采用聚醚型聚氨酯。如选用其它密封材料，应不含矿物油、 凡士林等影响聚乙烯性能的化学物质的产品。 （5）转角处均匀应加铺附加层；阴阳角等处均做成R=20mr ffl弧形。 （6）防水卷材铺贴应采用满铺法，胶粘剂涂刷在基层面上应均匀，不露底、不堆积；胶粘剂涂刷后应随即铺贴卷材，防止时间过长影响粘结质量。（7 ）铺贴防水卷材不得起皱折，不得用力拉伸卷材料，边铺贴边排除卷材下面的空气和多余的胶粘剂，保证卷材与基层面以及各层卷材之间粘结密实。（8）铺贴防水卷材的搭接宽度不得小于100mm。 2、施工方法 a、施工程序：验收找平层-清理基层-配制水泥粘合剂-做附加层 保护层T养护 T基层施工T
b 、粘结前，先将卷材预铺开，找正，然后将卷材两端对折卷起，把 配制好的水泥粘合剂倒入基层上，并用刮板均匀的 刮开, 再将卷材向前推铺, 并及时用刮板排除遗留在卷材内部的空气, 刮出多余粘结剂。卷材与找平层的粘结率》85%。 c 、接缝做法： ⑴屋面防水接缝施工：隔汽层、防水层和附加层均采用搭接缝方法， 用水泥粘合剂粘结，宽度为10cm。附加层接缝 与防水层接缝错开5cm以上。 ⑵地下室防水接缝施工：采用10- 15cm搭接盖条接缝方式，盖条选用高分子合缝粘合胶粘结。 ⑶防水卷材搭接宽度长边8 - 10cm,短边10- 15cm,相邻短边接缝应错开 100cm以上，墙面与地面夹角处均为30c m以上。 大同鸿基公司 技术科 2010-3-26
地下室防水施工方案 一、编制依据 1、根据建筑工程防水施工手册及《地下室防水工程技术规范》GB50108-2001 ；《地下防水工程质量验收规范》GB50208-2002 ；及其他设计、施工过程中涉及的相关规范规程。 3、我单位现有的条件，施工管理和施工机具。 二、工程概况 本工程为高层商住用楼，属一类高层建筑，± 0.000 标高相对绝对标高为 27.1m,总建筑占地面积约为15015m2总建筑面积约为139089.18m2,包括两栋高层主楼建筑，两栋主楼通过裙楼相连，其中北楼30 层，南楼27 层和21 层，裙楼五层及地下室两层。其中地下建筑面积约为20571m2本工程 地下室防水等级为一级。防水卷材采用聚乙烯丙纶防水卷材。 三、材料及主要机具 （一）选用材料：聚乙烯丙纶、涤纶高分子防水卷材 防水材料采购应有：甲乙双方协商确定, 购买材料前 3 天乙方应向甲方呈报材料样品、技术资料待甲方书面确认后, 再进行采购使用, 所有防水材料出厂后必须有产品合格证,出厂质量证明检验报告：防伪标志等。 （二）材料要求：聚乙烯丙纶防水卷材应具有出厂合格证,并进行现场有见证抽样送检,合格后方准使用。 （三）材料介绍： 系理聚乙烯丙纶防水卷材, 是在充分研究现有防水卷材的基础上, 根据现代化防水工程的新要求研制而成的。该产品各项性能指标均符合GB18173.1 －2000 要求,是采用多层高分子合成片材,采用新技术,新工艺复合加工而成的新型防水材料。 聚乙烯丙纶、涤纶防水卷材具备抗拉强度高,抗渗能力强,低温柔性好, 线胀系数小,易粘接,磨擦系数大,稳定性好,变型适应能力强,适应范围广, 使用寿命长等一优越性能, 其突出特点是表面粗糙均匀, 可与水泥材料在凝固过程中直接粘合,这是其它防水、防渗材料所不具备的性能。该产品用于水池、卫生间、屋面及地下防水、防渗防潮等防水工程,施工简便易行,在基层潮湿的情况下，只要无明水即可施工。该产
工艺流程与操作要点 5.1工艺流程 5.2操作要点 5.2.1技术准备 5.2.1.1图纸会审、焊接工艺评定、焊工资质认证、施工技术文件编制，施工作业指导书，技术交底，工卡具设计与制作，符合ISO9002要求的施工记录用表。 5.2.1.2施工现场“三通一平”，按施工平面布置图布置各种施工机具设备。 5.2.1管材、管件的验收 5.2.1.1接受管材、管件必须进行验收。验收内容包括：产品合格证、质量保证书、各项性能检验报告、规格数量、包装情况及管材、管件的质量等。 管材、管件的验收 存 放 管材搬管道连接 管道系统试压 管道布置 土 方 工 程 试压不合格 土方回填
5.2.1.2 验收管材、管件时，应在同一批中抽样，并按现行企业标准《钢骨架塑料复合管及管件检验标准》的规定内容进行检查，必要时进行全面测试。 5.2.2存放 5.2.2.1管材管件应存放在通风良好、温度不超过40℃的库房或简易场地。不允许与火焰及高温物体接触。若存放时间较长则应有遮盖物。 5.2.2.2管才应水平堆放在平整的支撑物或地面上，堆放高度不宜超过1.5m。ф300以上的管材堆放时，最好不要超过3层。 5.2.2.3法兰连接的管材堆放时，排与排之间应垫木材，木方厚度以使上下排之间管材接头互不接触为宜，长6m以内管材垫两处即可，6m以上管材不应少于3处。 5.2.3搬运 5.2.3.1管材在搬运装卸过程中，应用非金属绳带捆扎、吊装。不得抛掷，拖拽，不允许与硬物利器撞击。 5.2.3.2寒冷天搬运管材、管件时，严禁剧烈撞击，小心轻放。 5.2.3.3法兰连接的管材、管件应特别注意保护管两端面及密封面，密封面不得划伤，密封槽棱角不得磕碰划伤。 5.2.4运输 5.2.4.1车辆运输管材时，应放置在平底车上，船运时，应放置在平坦的船舱内。运输时，直管应捆扎、固定避免互相碰撞。堆放处不应有可能损伤管材的尖凸物。 5.2.4.2运输管件时，应按箱逐层码放整齐，并且牢固可靠。 5.2.4.3管材、管件在长途运输中，应有遮盖物，避免暴晒和雨淋。 5.2.5管道布置
卫生间丙纶布防水施工 方案 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
卫生间丙纶布施工方案 1、施工准备： 工艺流程：清理基层→1:2水泥砂浆找平层→制备粘接胶→细部附加层→粘贴聚乙烯丙纶卷材→检验卷材施工质量→保护层施工→蓄水试验→验收 作业条件： 进场丙纶布必须具有合格证及检验报告，各项性能均需达到规定指标。 所有预埋管线均已预埋完毕，且已采用1:2:4的砼掺10％的UEA 膨胀剂填塞密实。 穿过楼板的立管周围，套管与立管交接处，大便器与立管接口处、地漏上口四周等部位止水台施工完毕。 操作人员必须经过专业培训，持证上岗，先做样板间，经验收合格后，方大面积施工。 2、施工方法： 清理基层:基层必须清理干净，涂刷基层处理剂，露出原始砼面层，并细部附加层应涂刷于地漏、管根阴阳角等易漏水的部位。 找平层：采用1 :2防水砂浆厚20mm，防水粉掺量为3%。找平层与墙交接处应做半径为20mm的圆弧角，管根部做圆锥台上留10mm 宽的缝隙待防水层干燥后用密封膏嵌填。 制备粘接胶：SBC聚合物水泥专用粘接胶配料按水泥重量%（一袋胶1Kg配50公斤水泥）的比例配合搅拌均匀，无凝块，无沉淀，无气泡即可使用，用排刷均匀地刷在基层及卷材表面上，按每平方涂刷3Kg（按实际用量为准）左右为宜，涂刷后应干燥24小时以上，才能进行下道工序。
细部处理：将SBC聚合物水泥专用粘接胶用排刷在地漏、管道根部、阴阳角等部位均匀涂刷，不得漏刷，地面与墙面交接处，粘贴SBC 聚乙烯丙纶卷材附加层，防水层上翻250mm。 铺贴方向为由里向外进行，聚乙烯丙纶卷材铺贴时，先在铺贴部位将卷材预放一部分，找正方向后，在中间处固定，将卷材一端卷至固定处粘贴，一端粘贴完毕后，再将预放的卷材另一端卷回至已粘贴好的位置，连续铺贴直至整幅完成。铺贴方法：用刮板将聚合物水泥涂刮在和卷材相应的基层表面上，厚度为1mm（聚合物水泥应均匀，不露底，不堆集），然后粘贴卷材。并在卷材上表面用刮板将粘接面排气压实，排出空气和多余的粘接胶，以保证防水工程质量。 聚乙烯丙纶卷材的损伤，疪点应做附加层，附加层卷材应宽出其周边120mm以上，并且满粘。 聚乙烯丙纶卷材采用搭接方式施工，搭接长度不小于100mm. 聚合物水泥接缝压实后，不在接缝边缘再涂刷聚合物水泥浆，溢出的聚合物水泥浆不必处理，而是待其固化后，将接缝处表面聚合物水泥浆清除，接缝涂胶部位必须干净，干燥。 保护层施工：聚乙烯丙纶卷材外露时，为防止损坏，延长卷材使用寿命。采用聚合物水泥涂刷两道厚度为1mm的柔性保护层。 防水层涂刷完毕经外观验收合格后，进行蓄水试验，蓄水深度为高出地漏30～50mm，蓄水48小时无渗漏为合格。 3、质量目标： 粘结剂的品种、标号、性能及配合比，必须符合设计要求和施工规范的规定。 蓄水48小时必须不渗不漏。 防水层粘接牢固，接缝严密，无空鼓、气泡。 4、成品保护：施工过程中不得污染已完工的成品，施工完的防水层要严加保护，未做填充层之前任何人不得进入，以防损坏。
xxxxxxx二期 聚乙烯丙纶防水施工方案 xxxx建设集团有限公司 年月日
xxx地下室车库聚乙烯丙纶防水施工方案 xxxxxxxx二期位于xxxx小区内，地下一层，地上二十六层，地上一层、二层为商业，三至二十六层为普通住宅，地下一层为储藏室和设备房，为剪力墙结构。室内外高差450mm。建筑高度80.06m，总建筑面积分别为188108.51㎡；标准层高为3m； 抗震设防烈度为6度，建筑耐火等级为地上一级，地下一级，屋面防水等级为Ι级。设计使用年限为50年。 即本工程地下室车库防水除混凝土自防水外，外做柔性防水采用聚乙烯丙纶卷材复合防水层2层做法。 一、编制依据： 1、建筑工程防水施工手册及《地下防水工程技术规范》GB50108—2008；和地方的有关规定和规程及其它设计、施工过程中涉及的相关规范、规程。 2、我单位现有的技术水平、施工管理水平和机械设备能力。 3、12YJ2地下室转角做法C7∕B附加层12YJ2A7∕1后浇带做法 12YJ2-A19.A20/1聚乙烯卷材丙纶卷材复合防水图集。 二、材料选用： 1.聚乙烯丙纶防水卷材。 2.辅助材料：丙纶专用胶粉，普硅高强水泥。 3、材料进场后应放置于室内立放，避免雨淋。 三、对基层的要求： 防水施工基面要坚实平整，光洁，不能有酥松、起砂、裂缝、翘起和尖凸、坑洼、空鼓等现象。 四、防水主、辅料的施工要求： 1.胶浆的配比：水泥与专用胶粉重量比为100（水泥）：1（胶粉）：50（水）（水适量）﹙或按胶粉说明使用﹚。 2.配比方法：先将胶粉放入容器内，再加水泥边搅拌，待拌合均匀后，加水搅拌成糊状流体后方可使用。 3.在施工基面弹好基准线，将卷材预铺调整。 4.基面不得有明水，如果非常干燥，需在基面表层喷水保温。 5.地面和卷材涂胶要均匀一致，不得漏涂，拉直后压实刮平。 6.要在封缝处做一道单组分聚氨酯封边。
开县文峰岛（举子园）文化旅游项目古典建筑 工程 坡屋面防水盖瓦 专 项 施 工 方 案 中贤建设集团有限公司 开县文峰岛（举子园）文化旅游项目古典建筑工程项目部 2014年12月22日
施工组织（设计或方案）内部审核会签表
施工组织设计/（专项）施工方案报审表
坡屋面防水盖瓦专项施工方案 一、工程概况 本工程项目主要为仿古建筑群，其屋顶均为坡屋顶，主体为钢筋混凝土坡屋顶或木结构坡屋顶，局部有木结构外挑屋面。主要防水层有三种，分别为4mm厚SBS 卷材防水层、400克丙纶防水材料防水层、4mm厚PVC卷材防水层。按照设计1#、2#楼为400克丙纶防水材料防水层，3#、4#、万世师表及7#的大成殿、大成门、东西庑、金丝堂、诗礼堂、万仞宫墙为4mm厚SBS卷材防水层，7#的礼仪亭、明官祠、乡贤祠、碑亭、钟楼、鼓楼为4mmPVC卷材。主要瓦种有小青瓦、琉璃瓦、筒瓦等。由于施工进度的要求，防水盖瓦施工存在和木结构檐口施工等工序交叉作业。 二、施工准备 (一)施工前将所需主材按设计及规范要求进行送检，合格材料方可进场，瓦种颜色 安装部位业主监理书面确认（或按照原设计图纸施工）。 (二)组织施工员、班组进行技术安全交底。 (三)组织样板施工，施工完毕自检合格组织监理、业主进行样板验收。 (四)坡屋面防水施工拟投入现场施工管理员3人，专业施工技术人员1人，安全 员1人，测量员2人，架子工10人，抹灰工10人，盖瓦工10人，以及相应的小型机具。以上资源配置将根据工程进度要求再作调整。 三、主材特点 (一)S BS卷材 SBS卷材属热塑性弹性体防水材料，常温施工，操作简便。高温不流淌、低温不脆裂、韧性强、弹性好、抗腐蚀、耐老化。 (二)P VC卷材 1.PVC防水卷材拉伸强度高，伸长率好，热尺寸变化率小。 2.PVC防水卷材具有良好的可焊接性，接缝热风焊接后与母材成为一体。 3.PVC防水卷材具有良好的水汽扩散性，冷凝物易排释，留至基层的湿气、潮 气易排出。 4.PVC防水卷材耐老化、耐紫外线照射、耐化学腐蚀、耐根系渗透。 5.低温下（－20℃）具有良好的柔韧性。 6.PVC防水卷材使用寿命长，且无环境污染。 7.PVC防水卷材表面吸收热量少，温度低。 8.PVC防水卷材优异的柔韧性和伸展性、拉伸强度高、极佳的尺寸稳定、机 械强度高、耐侵蚀性、耐根系渗透性、耐候性和抗紫外线性、抗冰雹性。(三)丙纶防水材料 由多层不同材料复合而成、使产品综合性得到显著提高，特别是单独设有防老化层，从而大大提高了产品的使用寿命。产品设计寿命为50年以上。产品表面粗糙，
兰池二路PE管道施工工程PE管热熔对接施工方案 编制人：编制日期： 审核人：审核日期： 批准人：批准日期：
山西省工业设备安装公司 2011年6月10日 PE管热熔对接施工方案 兰池二路PE燃气管道施工工程。本工程位于泾渭新区兰池二路，共需埋设PE管道2155米，管径dn110。本工程把对PE管的热熔对接作为特殊施工过程，为保证PE管道施工质量和进度特指定本施工方案。 聚乙烯（PE）管施工工艺 1.PE管材料的特性 聚乙烯（PE）管材是一种新型材料,它具有柔韧性好,耐腐蚀性强、质轻、抗冲击性能优良等特点，管材、管件连接可采用热熔对接及电熔等连接方式，使管材、管件熔为一体，系统安全可靠，施工成本低，在工程应用中发展迅速。 本工程采用PE80管材，公称外径为110mm。 2.管道施工 聚乙烯（PE）管道按照行业标准CJJ/T98-2003《建筑给水聚乙烯类管道工程技术规程》要求施工。 2.1.管材、管件运输及贮存 先将仓库附近的一块空场地平整出来,管材、和管件到货后，小心搬运至空场地，整齐摆放,堆成三层,不得剧烈碰撞，避免接触尖锐物件。
若PE管被刮伤,刮伤深度超过1cm,则将其切除。管材堆放好后，面上盖一层油毛毡，避免日晒雨淋。PE管受温度影响较大，值班人员经常检查，发现未防护好的及时处理。 一、热熔对接机设备简介： 本工程PE管热熔对接设备采用DRJ—315热熔焊机，DRJ—315热熔焊机由夹具、铣刀、加热板、电动控制部分和液压系统组成。其采用电动铣削，液压驱动，整体结构为“分体”式，加热板由温度表直接显示温度，加热板表面有不粘涂层，电动机带动液压泵，系统的各种压力直接由调压阀手动调节。 主要技术参数： 焊接温度调节范围（°C）0—300 工作电压（V）220 加热板功率（W）2500 油泵电动功率（W）750 铣刀电动功率（W）1000 二、PE管热熔对接的要求： a)需用专用的热熔对接机具。 b)应检查有无产品出厂合格证，并索要出厂检验报告； c)一般适用于OD ≥90 mm管；管壁厚度> 6mm。 d)适用于同种牌号、材质的管材与管材，管材与管件连接。性能 相似，不同牌号材质的连接需试验验证。
菩提苑205#楼、206#楼工程 丙 纶 防 水 工 程 施 工 方 案 武汉鲁园建设集团有限公司贰零壹叁年参月十五日 菩提苑205#楼、206#楼工程丙纶防水工程施工方案
一、工程概况 工程名称：菩提苑205#、206#楼 建设单位：武汉海兴房地产开发有限公司 设计单位：深圳市中外建建筑设计有限公司武汉分公司 勘测单位：武汉地质工程勘察院 施工单位：武汉鲁园建设集团有限公司 监理单位：武汉盛强建设工程监理有限责任公司 结构类型：全现浇钢筋混凝土剪力墙结构 工程地址：武汉市江夏区大桥新区大花岭村 菩提苑205#、206#楼分别为33层和28层高层住宅楼，建筑高度分别为99.3m和84.3m，建筑面积分别为25442M2、23251M2，±0.000标高均为黄海高程25.800mm。自然地面均约为23.00m， 205#、206#楼为筏板基础。外墙采用胶粉聚苯颗粒保温浆料内保温层做法。 二、施工操作程序 验收基层→清扫待施工层→配置粘剂（随用随配置）→处理复杂部位→施工→检验→防护层施工→验收。 三、施工准备(材料准备包括水，水泥，胶粉)： 序号器具名称规格单位数量备注 1 毛刷 40mm 把 2 2 刮板 30mm 个 3 硬橡胶 3 搅拌器具个 2 电动搅拌器或硬竹把 4 制胶容器≧100升个 2 根据用料可用半截油桶 5 剪子把 1 普通民用 6 刀子把 2 壁纸刀 7 清扫工具把根据情况扫帚或小铲 8 称重器具台 1 10—50公斤 9 腻刀 30mm 把 2 宜用专用涂胶器 三、施工程序及方法： 3.1找平层施工质量应符合《屋面工程技术规范》(GB50345-2004)规定。

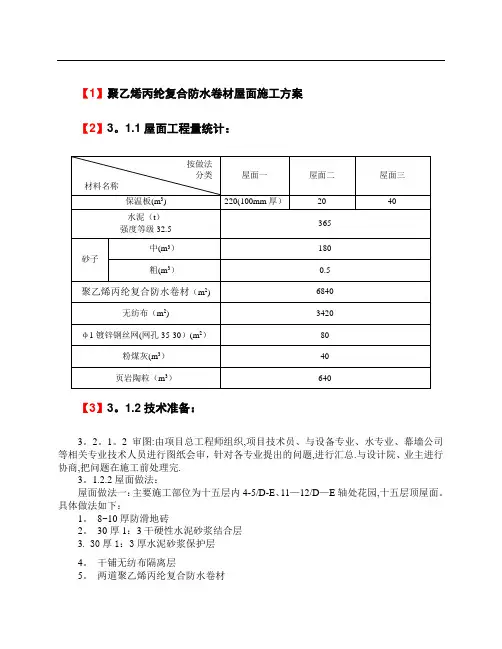

【1】聚乙烯丙纶复合防水卷材屋面施工方案 【2】3.1.1屋面工程量统计： 【3】3.1.2技术准备： 3.2.1.2审图：由项目总工程师组织，项目技术员、与设备专业、水专业、幕墙公司等相关专业技术人员进行图纸会审，针对各专业提出的问题，进行汇总。与设计院、业主进行协商，把问题在施工前处理完。 3.1.2.2屋面做法： 屋面做法一：主要施工部位为十五层内4-5/D-E、11-12/D-E轴处花园，十五层顶屋面。具体做法如下： 1. 8～10厚防滑地砖 2. 30厚1：3干硬性水泥砂浆结合层 3. 30厚1:3厚水泥砂浆保护层
