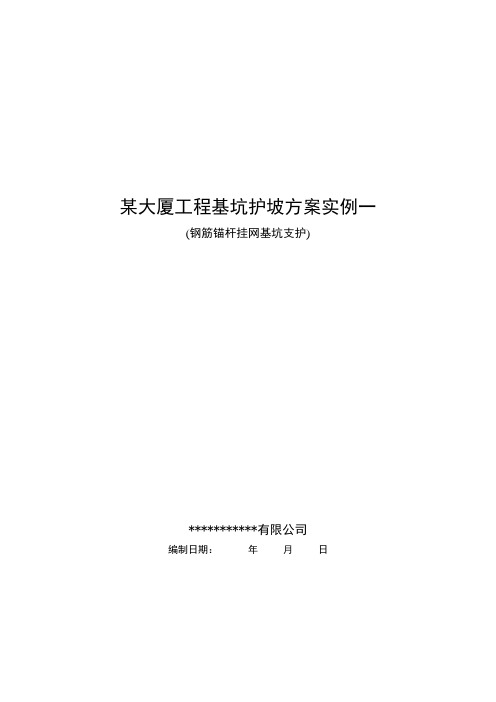

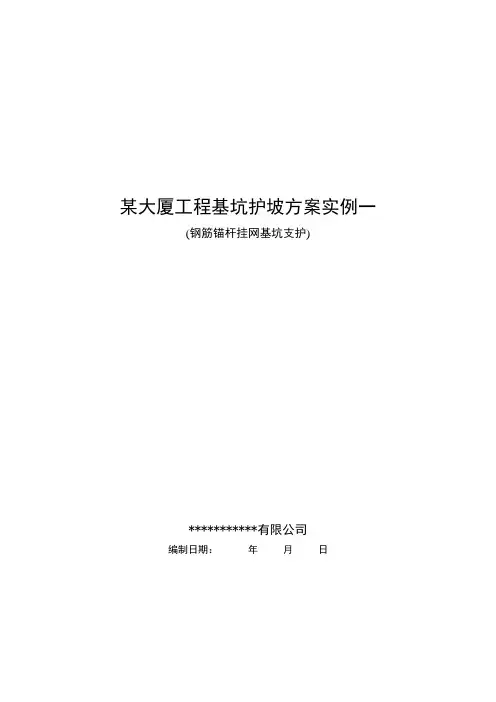

某大厦工程基坑护坡方案实例一
(钢筋锚杆挂网基坑支护)
***********有限公司
编制日期：年月日
*******大厦工程基坑已全部开挖完毕，目前正在进行级配砂、石褥垫层和混凝土垫层等基础分项工程的施工。由于基础设计较深（注；基底标高-5.97m，电梯井基底标高-7.07m），目前又处在雨季，为确保施工安全，防止边坡塌方，我们建议边坡采取锚杆护坡措施，具体方案如下：
一、增加放坡坡度，原按1.5m放坡宽度留置，现增加至2m 宽。
二、不够坡度的边坡挂线修直整平。
三、钢筋锚杆施工：
1、在垂直于边坡的斜面打入22钢筋长≥2.5m，间距沿边坡高度、长度均为1.5m，外露≥20mm，便于钢板网焊接。
2、钢筋锚杆打入后，边坡满铺2钢板网（网格≤60×
60mm），接头处搭接按≥200mm用扎丝扎牢。注意，钢板网应与22钢筋锚杆外露端头点焊，最后用6元钢按锚杆间距纵横1.5m网格压住钢板网（注：6钢筋应与锚杆筋焊接），防止钢板网滑动，最后用1：3水泥砂浆压实抹光，厚度40mm（注：转角处附加宽1m钢板网，砂浆厚度适当加厚至50～60mm）。
3、施工顺序从上到下，分段施工，接槎处平整、顺直密实。
四、安全要求
1、修整边坡前先检查槽岸有无裂纹、塌方等隐患。
2、施工前搭设双排脚手架（高4m），底部加垫板防止下陷。
3、高空作业应系安全带。
4、严格按安全操作规程施工。
五、排水要求
1、基底排水主要是排槽底雨水，沿基底四周开挖明排水沟，宽300×深300（最深处300，最浅处100，中高边低），排水沟内满铺石子（粒径2-3cm）防止沟壁流砂堵塞，在明沟中间每隔20-
25m设一处800、深600的集水坑，安装一节300混凝土透水管，管底及管外壁用碎石填满。安装水泵将水排至地面水沟内。
2、槽岸地面排水措施：在做锚杆护坡前，沿基坑岸周围做一挡水土埂，具体尺寸上宽400、下宽500，高出自然地面标高
0.2m，要求水泥砂浆钢板网护坡做至出槽岸地面≥1.5m，具体做法见图。
护坡及排水主要实物工程量
序号工程名称规格单位数量备注
1 边坡修整m21285.3
2 水泥砂浆抹面1:3厚40mm m21687 含地面外1.5m
3 钢板网 2 m21950 含搭接头面积
4 钢筋22 t 6 L=2.5m
5 钢筋 6.5 t 0.8 压钢板网用
6 挖排水沟土m330 含挖集水坑
7 沟内填石子m330 含集水坑
8 混凝土透水管安装300×100 节9
9 水泵 5.5kw 台 4 扬程15m～20m
10 双排脚手架m 230 4m高
11 人工费元28089
基坑护坡工程施工安全要点
一、施工方案
1、基坑开挖前必须编制施工方案，并经上一级技术负责人审批
签字。
2、施工方案的内容要求：应包括放坡要求、支护结构设计、机
构选择、开挖时间、开挖顺序、分层开挖深度、坡道位置、车辆进
出道路、降水措施及监测要求等，并附有施工详图。
