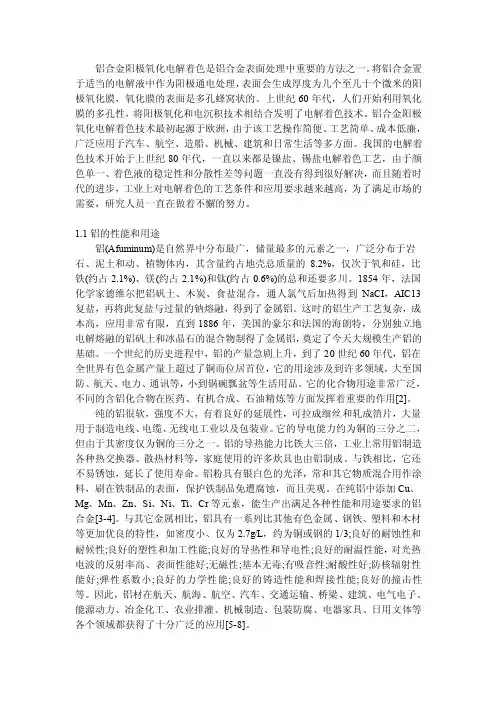

铝阳极氧化膜的着色有好几种方法，工业化技术着色的氧化膜大体可以分为以下三大类。
（1）整体着色膜。日本又称自然发色膜或一次电解发色膜。这里有时又细分为自然发色膜和电解发色膜。自然发色指阳极氧化过程使铝合金中添加成分（Si、Fe、Mn等）氧化，而发生氧化膜的着色，比如Al-Si合金的硫酸阳极氧化膜；电解发色指电解液组成及电解条件的变化而引起氧化膜的着色，比如在添加有机酸或无机盐的电解液中阳极氧化，其代表性的技术有Kalcolor法（硫酸+磺基水杨酸）及Duranodic法（硫酸+邻苯二甲水杨酸）。
（2）染色膜。以硫酸一次电解的透明阳极氧化膜为基础，用无机颜料或有机染料进行染色的氧化膜。
（3）电解着色膜。以硫酸一次电解的透明阳极氧化为基础，在含金属盐的溶液中用直流或交流进行电解着色的氧化膜，在日本也叫二次电解膜。它的意思是阳极氧化叫做一次电解，而电解着色叫做二次电解。代表性的电解着色的工业化技术是浅田法（Ni盐交流着色法）、Anolok法和Sallox法（二者均系Sn盐交流着色法）、住化法和尤尼可尔法（Ni盐“直流”着色和“直流”脉冲着色法）等。近年来在工业上开始得到推广的多色化技术，可以在一个电解着色槽中得到多种颜色。这是一种新型的利用于干涉光效应的电解着色方法，由于在电解着色之前增加电解调整，在日本又称之为三次电解法。
电解着色膜的耐候性、耐光性和使用寿命比染色膜好得多，其能耗与着色成本又远低于整体着色膜，目前已经广泛用于建筑铝型材的着色。在20世纪60年代日本浅田法问世并工业化之后，交流电解着色技术以其氧化膜性能好、工业控制方便、操作成本较低而独占熬头，成为建筑铝型材阳极氧化膜的首选着色方法。电解着色技术经过工业实践考验而不断发展和改进，着色电源更新，槽液成分稳定，工艺更加成熟，成本不断下降，规模日益扩大。电解着色技术在理论和实践方面都有很大进步，尤其表现在阳极氧化电解着色的工程上，今日之产业化工艺与早期文献专利已不可同日而语，国外已有若干种铝阳极氧化膜电解着色的总结性的专著出版。
在建筑铝型材阳极氧化生产线中，电解着色总是处于技术核心的地位。我国建筑铝合金型材阳极氧化膜的电解着色技术，是20世纪80年代开始从日本和意大利等国陆续引进的。早期电解着色的金属盐以单锡盐或锡镍混合盐为主，大多为年产3000t的小规模的卧式生产线，当时曾作为我国“标准”规模的阳极氧化生产线。我国的电解着色技术在研究开发和生产实践中不断改进和提高，到20世纪90年代不仅可以提高价廉物美的国产锡盐添加剂，而且生产线上的几乎所有的配套设备，包括各种电源设备、冷冻机、热交换器、工艺天车、所有管道阀门以及全套电气机械装备都逐渐可以立足国内供应，并且已经向国外出口。我国技术人员已经独立完成了工厂生产线设计、施工、安装、调试和生产操作的全部技术工作。近年来我国为了适应大批量稳定生产，特别是生产浅色系的需要，引进了几条大规模（如年产30000t以上）单镍盐立式生产线，同时具有电泳涂装生产工序，使得技术装备、工艺水平与产品质量有了进一步提升。即使在这些大规模新建生产线中，除了某些关键设备之外我国也可以配套提供。我国铝合金阳极氧化膜电解着色工业，在这20年中，发展得非常迅速，总体技术水平和产品质量有了很大的提高。我国新建的建筑铝型材阳极氧化生产线，其装备和产品质量已经达到国际先进水平。
国内外工业化的电解着色槽液基本上都是镍盐或锡盐（包括锡镍混合盐）溶液两大类，其着
色膜的颜色大体上都是从浅到深的古铜色系，这是在可见光范围内散射效应得到的色系。理论上能够电解着色的金属盐不少，不同的金属盐可以得到多种多样不同的颜色，但由于着色膜的性能以及着色槽液的成本与稳定性等原因，未必都能够产业化和商业化。表1所列为普通硫酸阳极氧化膜在不同金属盐的电解槽液中的着色结果
表1普通硫酸阳极氧化膜在不同金属盐的电解着色槽液中的着色结果
电解着色的金属盐类电解着色阳极氧化膜的
颜色
电解着色的金属盐
类
电解着色阳极氧化膜的颜色
Ni盐
Co盐
Cu盐
Sn盐
Pb盐、Ca盐、Zn 盐
Ag盐
Au盐
SeO3盐
TeO3盐
MnO4盐黄色，青铜色，黑色
黄色，青铜色，黑色
茶色，青铜色，红褐色，
黑色
茶色，青铜色，黑色
青铜色系
绿色
紫色
浅金色（钛金色）
浅青铜色
金黄色，浅青铜色
Se盐
Cr盐
Ba盐、Ca盐
Mo盐、W盐
Cu+Sn混合盐
15%H2SO4+CuSO4
15%H2SO4+SnSO4
H3PO4+NiSO4
氰化亚铁
红色
绿色
不透明白色
黄色，蓝色
颜色类似Sn、Cu盐，但随电
压而变
绿色
绿色，蓝色，紫色，黄色
绿色，蓝色，红色
蓝色
表1列示了多种多样的色彩，但不少只能停留在实验室，不一定具有商品化前景。对于工业技术界而言，人们感兴趣的显然是已经工业化和商品化的工艺技术，或者至少具有产业前景的技术。表2所列为各国开发的各种电解着色专利工艺的商品名称、专利技术拥有企业和所使用的金属盐类。
表2电解着色的商品名称、所属企业和使用的金属盐类
商品名企业名金属盐
Almecolor Anolok Colinal 2000 Colorox Electrocolor Henkel&Co.,德国
Alcan international ltd.,拿大
Swiss aluminium ltd.,瑞士
Josef gartner gmbh,德国
Langbein pfanhauser,德国
Sn
Ni-Co
Ni-Co,Ni-Cu
Sn
Sn-Ni
Endacolor Eurocolour 800 Korundalor Metacolor Metaruby Metoxal Oxicolor Rocolor Sallox Summaldic Sandocolor Trucolor Unicolor Endasa,西班牙 Pechiney,法国 Korundalwerk,德国 Metachemie,德国 Pilot,日本 V.A.W,德国 Riedel &Co.,德国 Rodriguez,西班牙 Itatecno,意大利 Sumitomo,日本住友 Clariant ltd. Reynolds,美国 NKK,日本日轻
Sn-Ni
Sn-Ni,Sn Sn
Sn,Sn-Ni
Sn,Sn-Ni Sn
Sn,Sn-Ni
Sn-Ni Sn
Ni(直流) Sn Sn
Ni(脉冲)
从表2可见，工业化技术开发比较成功的国家主要是欧洲各国和日本。工业化商品技术中电解着色金属盐基本上是Ni 盐、Sn 盐和Sn-Ni 混合盐。Sn-Ni 盐着色工艺基本声与Sn 盐相同，其着色主盐都是SnSO4。日本以Ni 盐着色较多，占70%左右。而欧洲、中国和东南亚一带主要用Sn 盐（含Sn-Ni 盐）着色。Co 盐着色虽然也已经实现工业化生产，由于成本高没有得到推广，我国至今没有采用Co 盐电解着色工艺。电解着色的电源形式除了日本的住友和日轻用所谓直流和直流脉冲之外，大部分采用交流着色工艺

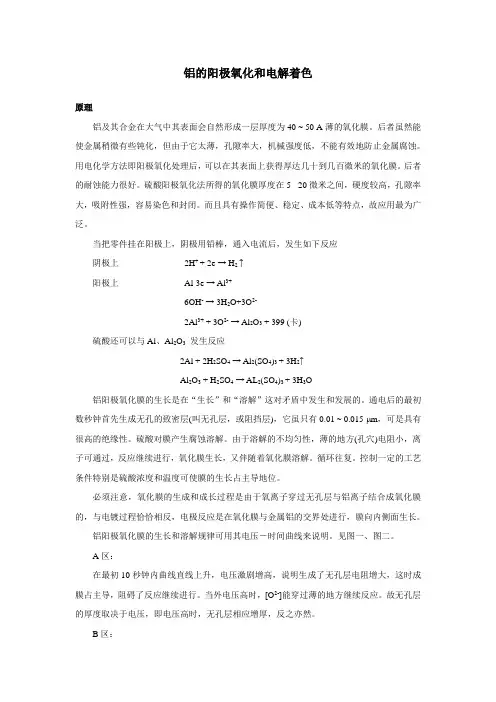

实验二铝的阳极氧化和电解着色 一、内容提要 采用直流阳极氧化技术在铝表面生成阳极氧化膜，并对其进行染色或电解着色处理。 二、目的要求 通过实验掌握铝的硫酸阳极氧化基本原理，并了解铝的装饰性阳极氧化及染色和电解着色的一般工艺过程。 三、实验关键 1. 掌握铝的硫酸阳极氧化技术和铝阳极氧化过程中氧化膜的生长规律。 2. 掌握铝阳极氧化膜的染色或电解着色原理。 四、实验原理 铝及其合金在大气中其表面会自然形成一层厚度为40 ~ 50 A薄的氧化膜。后者虽然能使金属稍微有些钝化，但由于它太薄，孔隙率大，机械强度低，不能有效地防止金属腐蚀。用电化学方法即阳极氧化处理后，可以在其表面上获得厚达几十到几百微米的氧化膜。后者的耐蚀能力很好。硫酸阳极氧化法所得的氧化膜厚度在5 - 20微米之间，硬度较高，孔隙率大，吸附性强，容易染色和封闭。而且具有操作简便、稳定、成本低等特点，故应用最为广泛。 当把零件挂在阳极上，阴极用铅棒，通入电流后，发生如下反应 阴极上2H+ + 2e → H2 ↑ 阳极上Al-3e → Al3+ 6OH-→ 3H2O+3O2- 2Al3+ + 3O2-→ Al2O3 + 399 (卡) 硫酸还可以与Al、Al2O3发生反应 2Al + 2H2SO4→ Al2(SO4)3 + 3H2↑ Al2O3 + H2SO4→ AL2(SO4)3 + 3H3O 铝阳极氧化膜的生长是在“生长”和“溶解”这对矛盾中发生和发展的。通电后的最初数秒钟首先生成无孔的致密层(叫无孔层，或阻挡层)，它虽只有0.01 ~ 0.015 m，可是具有很高的绝缘性。硫酸对膜产生腐蚀溶解。由于溶解的不均匀性，薄的地方(孔穴)电阻小，离子可通过，反应继续进行，氧化膜生长，又伴随着氧化膜溶解。循环往复。控制一定的工艺条件特别是硫酸浓度和温度可使膜的生长占主导地位。
实验3：铝的阳极氧化与表面着色 【实验目的】 1.掌握阳极氧化的基本原理，学习铝的阳极氧化与表面着色工艺，了解对 金属表面处理的一般方法； 2.了解和探讨铝在阳极氧化过程中影响氧化膜性能的各种因素，通过对比 耐腐蚀性来评价氧化膜的质量。 【实验背景】 1.铝的广泛应用：铝及铝合金具有密度小，比强度高，导电和导热性好， 成型容易，无低温脆性等优点，是一种综合性能优良的轻金属材料。目 前，铝材在航空航天工业及建筑材料、交通工具、电子产品等领域中得 到了广泛的应用。 2.铝氧化膜的性质：金属铝在大气中其表面总是被一层透明的氧化膜所 覆盖，但是天然的铝氧化膜极薄且孔隙率大，机械强度低，抗蚀和耐磨 性都不能满足防腐需要。利用电化学方法，可使铝（或铝合金）表面生 成致密的优质氧化膜，且膜较厚，其厚度可达几十至几百微米，能有效 地提高铝的耐腐蚀性。另外，由于所形成的氧化膜存在均匀的孔隙，故 可用有机染料进行染色处理，经封密后色泽稳定，使铝材的应用更加广 泛。这种使铝表面氧化的电化学工艺称为铝的阳极氧化。 3.铝氧化膜分类：根据氧化膜用途可以在阳极氧化的同时，再进行其它 工艺得到相应的氧化膜，如：防护性氧化膜；防护-装饰性氧化膜（氧 化后再着色）；功能性氧化膜如硬质氧化膜；自润滑氧化膜；导电氧化 膜；绝缘氧化膜、磁性氧化膜、光吸收氧化膜、催化膜等 【实验原理】 1.铝的阳极氧化 1
将铝制品作阳极，以硫酸、铬酸、磷酸、草酸等为电解液，惰性电极为阴极。其 反应历程复杂。现在以 Al为阳极，Pb为阴极，H 2SO 4 溶液为电解质介绍其反应 原理： 阴极：2H++2e-→H2↑阳极：Al-3e-→Al3+ Al3++3H 2O→Al(OH) 3 +3H+ Al(OH) 3→Al 2 O 3 +3H 2 O 阳极上的Al被氧化，且在表面形成一层氧化铝膜的同时，由于阳极反应生成的 H+ 和电解质H 2SO 4 中的H+都能使所形成的氧化膜发生溶解： Al 2O 3 +6H+→Al3++3H2O 当成膜和溶膜的速率决定了膜的厚度和致密度。 成膜机理：在硫酸电解液中阳极氧化，在阳极化初始的短暂时间内，阳极铝表面受到均匀氧化，生成极薄而又非常致密的膜。 由于硫酸溶液的作用，膜的最弱点（如晶界，杂质密集点，晶格缺陷或结构变形处）发生局部溶解，而出现大量孔隙，即原生氧化中心，使基体金属能与进入孔隙的电解液接触，电流也因此得以继续传导。 新生成的氧离子则用来氧化新的金属，并以孔底为中心而展开，最后汇合，在旧膜与金属之间形成一层新膜，使得局部溶解的旧膜如同得到“修补”。 影响因素： (1)氧化时间：随时间延长，膜不断溶解或修补，氧化反应得以向纵深发展，从 而使制品表面生成薄而致密的内层和厚而多孔的外层所组成的氧化膜。 (2)电解液浓度：要使 Al 2O 3 氧化膜顺利形成，并达到一定厚度，必须使电极上 氧化膜形成的速率大于氧化膜溶解的速率，这要通过控制一定的氧化条件来实现。如果是在强酸电解液中，阳极上的金属离子不断地从金属本体溶解，根本不能形成氧化膜；若在弱酸中，阳极产物在电解液中不溶解，则氧化膜很快形成并覆盖金属，电阻增大，使电化学反应不能正常进行不能形成所需厚度的氧化膜，所以要严格控制硫酸的浓度。 (3)电流密度、温度、电压、杂质等等 2
铝及铝合金阳极氧化着色工艺规程(1) 铝及铝合金阳极氧化着色工艺规程 1、主题内容与适用范围 本规程规定了铝及铝合金阳极氧化、着色、电泳生产的工艺和操作的技术要求及规范。 2、工艺流程（线路图） 基材→装挂→脱脂→碱蚀→中和→阳极氧化→电解着色→封孔→电泳涂漆→固化→卸料包装→入库 3、装挂： 3.1装挂前的准备。 3.1.1检查导电梁、导电杆等导电部位能否充分导电、并定期打磨、清洗或修理。 3.1.2准备好导电用的铝丝,并打磨导电杆 3.1.3检查传送带及相关设备是否正常。 3.1.4核对随料单或生产任务单的型号、长度、支数、颜色、膜厚等要求是否与订单及实物相符。 3.1.5根据型材规格（外接圆尺寸、外表面积等）确定装挂的支数和间距、色料间距控制在型材与型材间3公分左右，白料间距控制在型材与型材间2公分左右。
3.1.6选择合适的导电杆，在保证导电充分的前提下,导电斑痕最小。 3.2 装挂： 3.2.1装挂时应将型材均匀排布在导电杆有效区间、并上紧每一根料. 3.2.2装挂前应打磨净导电杆上的氧化膜，以防型材与挂具间的导电不良而影响氧化、着色或电泳。 3.2.3装挂时，严禁将型材全部装挂在挂具的下部或上部。 3.2.4装挂的型材必须保持一定的倾斜度（>5°）以利于电泳或着色时排气，减少斑点（气泡）。 3.2.5装挂时必须考虑型材装饰面和沟槽的朝向、防止色差、汽泡、麻点产生在装饰面上。 3.2.6易弯曲、变形的长型材，在型材的中间部位增加一支挂具或采用铝丝吊挂以防型材间碰擦或触碰槽内极板，而擦伤或烧伤型材表面。 3.2.7选用副导杆时，优先选用截面小的副杆，采用铝丝绑扎时，一定要间隔均匀，上紧铝丝防止因料移动而引起大面积的擦伤。 3.2.8截面大小、形状悬殊的型材严禁装挂在同一排上。 3.2.9装挂或搬运型材，必须戴好干净手套，轻拿轻放、爱护、防护好型材表面，严禁野蛮操作。
铝材与塑料（纳米注塑）组合产品阳极氧化，间隙吐酸染色 难题的解决方法 铝制外壳中镶嵌（纳米）注塑工艺的发展，在解决金属外壳对信号屏蔽问题的同时，也使得外观视觉丰富，层次感增强。但在实际生产中，铝材和塑胶间隙中的部分残酸会逐步析出，腐蚀间隙两侧氧化膜，造成该位置染 色不良，影响了外观。我们团队将从以下几方面对铝材与塑胶间隙染色前的处理工艺进行探讨。 一，引入新型清洗剂 1.清洗剂主要成分包括氨基磺酸（50％）、碳酸氢钠（25％）、异丙醇（2％），其中氨基磺酸能够与氧化铝膜层缓慢反应，生成可溶性化合物Al（SO3NH2）3，在水中溶解度高，同时对金属铝的腐蚀性极小，达到扩大氧化孔、增强染色性的目的。检测证明残酸成分较复杂，主要为铝合金化学抛光产生的磷酸和磷酸铝，碳酸氢钠能够将金属和塑胶间隙及螺纹孔中的残酸反应掉，避免残酸析出造成间隙两侧腐蚀。异丙醇主要作为清洗去油剂使用。 2.该清洗剂作用机理是对硫酸形成的多孔氧化膜进行活化整形，溶解掉阳极氧化膜孔内夹携的部分松散的水合物等阳极副产物和间隙残酸，使得膜孔腔体贯穿性得以强化，基本形
貌趋于规整一致，便于随后染色时染料的物理吸附及化学吸附，提高染色的稳定性和均染性。采用该清洗剂后，间隙处染色不良大大降低二，结合超声波改善清洗效果 氧化后共经过4 道清洗剂作用，在前3 道清洗剂中超声波开启，最后一道采用打气搅拌的方式。超声波的分子振动效果有利于将间隙中酸污振荡出来，而打气搅拌形成的介质流动，有利于将残余酸污带离表面。两种方法结合使用效果更佳。产品间隙染色不良的位置分布是规律的，不良品呈现出梯形的分布特点。而下层产品唯一与上层有区别的就是下层更靠近过滤机的循环水入口，停止过滤循环后再生产，发现数据结构变成了中间最多的横条状形态。 那么过滤机水流影响了什么？在采用超声波声强测试仪实 测强度时发现，打开过滤条件下声强值为0.92 W/cm2，而在关闭过滤条件下声强值上升到1.12 W/cm2。在高的超声波强度下，残酸分子获得了更高的能量，被振荡清洗的更加彻底，而水流的动能抵消了部分声强，使得下层超声波衰减较严重，产生了不良品。 为保证超声波强度，可以进行了以下几点改善，使不良率降低到5％以内： 第一，调整超声波电流为4 A，达到声强最大值1.41 W/cm2；第二，延长超声波时间到5 min，使残酸分子获得足够的能量振动起来；
为什么有些铝材可以阳极氧化着色有些铝材不可以阳极氧化着色？ 一、阳极氧化的原理 阳极氧化处理是利用电化学的方法，在适当的电解液中，以合金零件为阳极，不锈钢、铬、或导电性电解液本身为阴极，在一定电压电流等条件下，使阳极发生氧化，从而使工件表面获得阳极氧化膜的过程。按其电解液的种类及膜层性质可分为硫酸（可以着色）、铬酸、（不需着色）、混酸、硬质（不能着色）和瓷质阳极氧化；根据各种阳极氧化膜的染色性能，只有硫酸阳极氧化获得的氧化膜最适宜染色；其他如草酸、瓷质阳极氧化膜（微弧氧化）虽能上色，但干扰色严重；铬酸阳极氧化膜或硬质氧化膜均不能上色；综合所述，要达到阳极氧化上色的目的，仅有硫酸阳极氧化可行。 二、硫酸阳极氧化对铝合金材质的限制 1 、合金元素的存在会使氧化膜质量下降，同样条件下，在纯铝上获得的氧化膜最厚，硬度最高，抗蚀性最佳，均匀度最好。铝合金材料，要想获得好的氧化效果，要确保铝的含量，通常情况下，以不低于95%为佳。 2、在合金中，铜会使氧化膜泛红色，破坏电解液质量，增加氧化缺陷；硅会使氧化膜变灰，特别是当含量超过4.5%时, 影响更明显；铁因本身特点，在阳极氧化后会以黑色斑点的形式存在。 三、铝合金基础知识工业中使用的铝合金有两大类，即变形铝合金和铸造铝合金。 1、变形铝合金不同牌号的变形铝合金具有不同的成分、热处理工艺和相应的加工形态，因此它们分别具有不同的阳极氧化特性。按照铝合金系，从强度最低1xxx 系纯铝到强度最高7xxx 系铝锌镁合金。 1xxx 系铝合金又称“纯铝” , 一般不用于硬质阳极氧化。但在光亮阳极氧化和保护性阳极氧化具有很好的特性。 2xxx 系铝合金又称“铝铜镁合金”，由于合金中的Al-Cu 金属间化合物在阳极氧化时易溶解，因此难以生成致密的阳极氧化膜，在保护性阳极氧化时，其耐腐蚀性更差，因此此系列的铝合金不易阳极氧化。 3xxx 系铝合金又称“铝锰合金”，不会使阳极氧化膜的耐腐蚀性下降，但是由于Al-M n 金属间化合物质点，会使阳极氧化膜呈现灰色或灰褐色。 4xxx 系铝合金又称“铝硅合金”，由于此合金含有硅成分，会使阳极氧化膜呈灰色，硅含量越高，颜色越深。因此也不易阳极氧化。 5xxx 系铝合金又称“铝美合金”，是一种用途较广的铝合金系，耐蚀性也好，可焊性也好。此系列铝合金可以阳极氧化，如果镁含量偏高时，其光亮度不够。典型的铝合金牌号：5052。 6xxx 系铝合金又称“铝镁硅合金”，在工程应用尤为重要，主要用于挤压型材，此系列合金可以做阳极氧化，典型的牌号：6063，6463（主要适用于光亮阳极氧化）。强度高的
氧化着色工艺规程 1、主题内容与适用范围： 本规程规定了铝及铝合金阳极氧化、着色、电泳生产的工艺和操作的技术要求及规范。 2、工艺流程（线路图） 基材装挂脱脂碱蚀中和阳极氧化电解着色封孔 电泳涂漆 固化卸料包装 入库 入库 3、装挂： 3.1装挂前的准备。 3.1.1检查导电梁、导电杆等导电部位能否充分导电、并定期打磨、清洗或修理。 3.1.2准备好导电用的铝片和铝丝。 3.1.3检查气动工具及相关设备是否正常。 3.1.4核对流转单或生产任务单的型号、长度、支数、颜色、膜厚等要求是否与订单及实物相符。 3.1.5根据型材规格（外接圆尺寸、外表面积等）确定装挂的支数和间距、色料间距控制在型材水平宽度的1.2倍左右，白料间距控制在型材宽度的1倍左右。 3.1.6选择合适的挂具，确保正、副挂具的挂钩数与型材的装挂支数一致。 3.2 装挂： 3.2.1装挂时应先挂最上面一支，再固定最下面一支，然后将其余型材均匀排布在中间、并旋紧所有铝螺丝。 3.2.2装挂前在型材与铝螺丝间夹放铝片，以防型材与挂具间的导电不良而影响氧化、着色或电泳。 3.2.3装挂时，严禁将型材全部装挂在挂具的下部或上部。 3.2.4装挂的型材必须保持一定的倾斜度（>5°）以利于电泳或着色时排气，减少斑点（气泡）。 3.2.5装挂时必须考虑型材装饰面和沟槽的朝向、防止色差、汽泡、麻点产生在装饰面上。 3.2.6易弯曲、变形的长型材，在型材的中间部位增加一支挂具或采用铝丝吊挂以防型材间碰擦或触碰槽内极板，而擦伤或烧伤型材表面。 3.2.7选用副杆挂具时，优先选用插杆，采用铝丝绑扎时，一定要间隔均匀，露头应小于25mm。 3.2.8截面大小、形状悬殊的型材严禁装挂在同一排上。 3.2.9装挂或搬运型材，必须戴好干净手套，轻拿轻放、爱护、防护好型材表面，严禁野蛮操作。 3.2.10装挂或搬运型材时必须加强自检和互检，不合格的型材严禁装挂，表面沾有油污或铝屑（毛刺）的型材必须采取适当的措施处理干净。 3.2.11剔除不合格型材后，必须按订单支数及时补足。 3.2.12装挂区的型材不宜存放太久，以防废气腐蚀型材表面。 3.2.13认真填写《装挂记录》和《氧化工艺流程卡》上装挂部分的记录，准确计算填写每挂氧化面积，随时核对订单，确保型号、支数、颜色不出差错。 3.2.14认真做好交接班手续和工作区的环境卫生。 4、氧化台生产前的准备工作： 4.1检查各工艺槽的液面高度，根据化验报告单调整各槽液浓度，确保槽液始终符合工艺要求，并经常清除槽液中的污物。 4.2检查行车、冷冻机、整流器、循环酸泵、水泵、转移车、固化炉等设备是否正常，如有异常应及时排除，严禁带病运行。 4.3检查纯水洗槽和自来水洗槽的PH（或电导率）和洁净度、不符合工艺要求的应及时更换或
铝及铝合金阳极氧化着色工艺规程
铝及铝合金阳极氧化着色工艺规程 1、主题内容与适用范围 本规程规定了铝及铝合金阳极氧化、着色、电泳生产的工艺和操作的技术要求及规范。 2、工艺流程（线路图） 基材→装挂→脱脂→碱蚀→中和→阳极氧化→电解着色→封孔→电泳 涂漆→固化→卸料包装→入库 3、装挂： 3.1装挂前的准备。 3.1.1检查导电梁、导电杆等导电部位能否充分导电、并定期打磨、清洗或修理。 3.1.2准备好导电用的铝丝,并打磨导电杆 3.1.3检查传送带及相关设备是否正常。 3.1.4核对随料单或生产任务单的型号、长度、支数、颜色、膜厚等要求是否与订单及实物相符。 3.1.5根据型材规格（外接圆尺寸、外表面积等）确定装挂的支数和间距、色料间距控制在型材与型材间3公分左右，白料间距控制在型材与型材间2公分左右。 3.1.6选择合适的导电杆，在保证导电充分的前提下,导电斑痕最小。 3.2装挂： 3.2.1装挂时应将型材均匀排布在导电杆有效区间、并上紧每一根料. 3.2.2装挂前应打磨净导电杆上的氧化膜，以防型材与挂具间的导电不良而影响氧化、着色或电泳。 3.2.3装挂时，严禁将型材全部装挂在挂具的下部或上部。 3.2.4装挂的型材必须保持一定的倾斜度（>5°）以利于电泳或着色时排气，减少斑点（气泡）。
3.2.5装挂时必须考虑型材装饰面和沟槽的朝向、防止色差、汽泡、麻点产生在装饰面上。 3.2.6易弯曲、变形的长型材，在型材的中间部位增加一支挂具或采用铝丝吊挂以防型材间碰擦或触碰槽内极板，而擦伤或烧伤型材表面。 3.2.7选用副导杆时，优先选用截面小的副杆，采用铝丝绑扎时，一定要间隔均匀，上紧铝丝防止因料移动而引起大面积的擦伤。 3.2.8截面大小、形状悬殊的型材严禁装挂在同一排上。 3.2.9装挂或搬运型材，必须戴好干净手套，轻拿轻放、爱护、防护好型材表面，严禁野蛮操作。 3.2.10装挂或搬运型材时必须加强自检和互检，不合格的型材严禁装挂，表面沾有油污或铝屑（毛刺）的型材必须采取适当的措施处理干净。 3.2.11剔除不合格型材后，必须按订单支数及时补足。 3.2.12装挂区的型材不宜存放太久，以防废气腐蚀型材表面。 3.2.13认真填写《装挂记录》和《氧化工艺流程卡》上装挂部分的记录，准确计算填写每挂氧化面积，随时核对订单，确保型号、支数、颜色不出差错。 3.2.14认真做好交接班手续和工作区的环境卫生。 4、氧化台生产前的准备工作： 4.1检查各工艺槽的液面高度，根据化验报告单调整各槽液浓度，确保槽液始终符合工艺要求，并经常清除槽液中的污物。 4.2检查行车、冷冻机、整流器、循环酸泵、水泵、转移车、固化炉等设备是否正常，如有异常应及时排除，严禁带病运行。 4.3检查纯水洗槽和自来水洗槽的PH（或电导率）和洁净度、不符合工艺要求的应及时更换或补水溢流。 4.4打开碱蚀、热纯水槽、封孔槽的蒸汽或冷却水，打开氧化槽、着色槽、电泳槽的循环冷却系统，确保槽液均匀、温度达到工艺要求。 4.5检查罗茨风机和抽、排风机，并在生产前开启。 4.6认真核对《氧化工艺流程卡》，明确生产要求，准备好比色用色板。 5、氧化台操作的通用要求：
铝材氧化着色过程常见缺陷和处理方法 黄瑞强 (广西平铝集团有限公司) 摘要:实际生产中由于人员、工艺、设备、操作存在差异，型材氧化着色过程中产生的质量缺陷色浅、色差、染不上色、白点、露白、染色发花、逃色等。本文从实际生产过程中对铝型材氧化着色常见的缺陷问题、提出解决的办法和技术途径。 关键词:铝材着色; 缺陷; 处理 随着铝加工工业的蓬勃发展，铝表面处理已成为铝加工过程必不可少的重要生产环节。铝制品经过表面处理之后。耐磨、耐蚀、耐光照、耐气候等性能都有很大提高，更重要的是可以着上各种美丽鲜艳的色彩。由于其它构成装饰的各种建筑物，曰用铝制品，工艺美术品，装饰品，家具用品等美观大方。适应时代美感的要求，因而铝材的应用价值大为得高。 为了装饰和提高铝材表面性能，在铝材氧化膜上进行着色处理，常用的方法有电解着色法、化学着色法、自然着色法等。 在实际生产中由于人员、工艺、设备、操作等存在差异，每批的产品色差也会存在一定的差异，产生不同的质量缺陷，在特定的介质下，色泽的深浅是由金属粒子沉积量来决定，而与氧化膜的厚度无关。铝材电解着色的色差的产生，与着色机理、氧化膜的厚度的均匀性及结构与电解着色速度有直接关系。铝材着色的缺陷大体上有以下几种
情况:色浅、色差、染不上色、白点、露白、染色发花、逃色等。如何解决这一问题，确保每批产品的色差保持一致，并在双方确认的偏差范围内，以满足消费者的要求。这就要求生产企业，在对型材进行电解着色表面处理时，加以研究和防范。 以下介绍我公司在阳极氧化电解着色生产工艺中常见的质量缺陷和处理方法： 一、要着色均匀稳定并把色差控制在一定的范围内，减少着色缺陷的产生，在实际的生产过程中，首先在加强阳极氧化工艺操作的控制,在操作时注意以下几方面的要求。 1、在阳极氧化的型材进入着色槽时必须保持较大的倾斜度，并放置在两极中间，确保左右极距相等。同时控制上料绑料面积，每挂料总表面积最大不超过44m2。 2、检查槽液浓度，是否符合工艺要求。 3、送电着色时，行车挂钩与导电梁挂钩必须脱开，并静置0.5～1分钟后才能送电着色。 4、同一种颜色的着色电压必须相等,在着色前预先调整好电源电压。 5、着色结束时，必须立即起吊，尽快流尽槽液，尽快转移至水槽水洗，不可在着色槽中停留,严格控制空中起吊时间,充分洗净型材内孔中的酸液后，才能用色板比色，比色时,掌握型材色略深于样板色。当颜色太浅时，重新放入着色槽通电补色，当颜色太深时，重新放入着色槽（不通电）或氧化槽后面的酸性水槽褪色。
铝材阳极氧化工艺流程： 机械抛光——除油——水洗——化学抛光——水洗——阳极氧化——水洗——封闭—机械光亮 化学抛光商品：铝材碱性抛光液 阳极氧化商品：铝材阳极氧化液 封闭商品：铝材着色封闭液 铝材阳极氧化和染色工艺 经过染色法处理的铝制品，颜色美观、鲜艳、抗腐蚀性、耐磨性及绝缘性高于一般的铝制品。将铝的工件悬于适当的电解质溶液内，以此作阳极进行电解。在电解过程中，水中的氢氧根离子在阳极放出电子成为水和新生态的氧，它使铝氧化成较厚的氧化铝膜，因为这个过程是金属制品作阳极被氧化的，所以叫做阳极氧化。铝制品经阳极氧化后，再经着色、封闭、处理即成染色品。 一、染色工艺 1.预处理:铝制件在多次机械加工过程中，沾有较多的油脂、少量磨料、灰尘及有缺陷的氧化膜等，这些物质导电性差，不能进行阳极氧化，故需预先处理。方法是用四氯化碳、三氯乙烯、汽油或甲苯作清洗剂，将铝件浸入，用毛刷刷洗，然后风干，再浸入水中，多次清洗。油去尽后，立即用热水冲洗。如果表面生成一层黑色的膜，还要放在32%的硝酸溶液浸泡20秒钟，以便除去黑膜，最后用冷水冲洗干净。浸入蒸馏水中，备作制氧化膜用。 2.阳极氧化: ⑴硫酸电解液的配制:由硫酸18-20公斤和去离子水80-82公斤混合而成，此时溶液比重约为1.125-1.140。有时为了获得防护性能好的氧极氧化膜，通常往硫酸电解液中添加少量草酸。 ⑵氧化工艺:将线路仪表安装好，将要染色铝件作阳极并全部浸入电解液中，然后接通电源，按下列工艺条件控制。 电解液温度控制在12-25℃，阳极电流密度1-2安/分米2，槽中电压13-23伏之间。时间30-40分钟左右。 按上述工艺操作完毕，随时将铝件从电解液中取出，把所沾的酸液用清水冲洗干净，低凹部分更应注意，否则会有白斑出现。酸液清洗干净后，浸入清洁水中备用。 3.染色:铝件经过阳极氧化后，表面形成了能吸附，以共价键或氢键等键型键合而成有色络合物，出现色泽。 ⑴染料选择:染料分无机染料和有机染料两种。无机染料多为无机盐组成，染色时将铝件分别在甲、乙两种化合物溶液中浸泡，生成带色化合物，达到染色目的。 无机染色溶液 染料颜色溶液甲溶液乙染色化合物名称 名称浓度名称浓度 蓝或浅蓝亚铁氰化钾 10-50 氯化铁 10-100 普鲁士蓝 褐色铁氰化钾 10-50 硫酸铜 10-100 铁氰化铜 黑色醋酸钴 50-100 高锰酸钾 15-25 氧化钴 黄色重铬酸钾 50-100 醋酸铅 100-200 重铬酸铅
1 前言 铝及其合金材料由于其高的强度/重量比，易成型加工以及优异的物理、化学性能，成为目前工业中使用量仅次于钢铁的第二大类金属材料。然而，铝合金材料硬度低、耐磨性差，常发生磨蚀破损，因此，铝合金在使用前往往需经过相应的表面处理以满足其对环境的适应性和安全性，减少磨蚀，延长其使用寿命。在工业上越来越广泛地采用阳极氧化的方法在铝表面形成厚而致密的氧化膜层，以显著改变铝合金的耐蚀性，提高硬度、耐磨性和装饰性能。 阳极氧化是国现代最基本和最通用的铝合金表面处理的方法。阳极氧化可分为普通阳极氧化和硬质阳极氧化。铝及铝合金电解着色所获得的色膜具有良好的耐磨、耐晒、耐热和耐蚀性，广泛应用于现代建筑铝型材的装饰防蚀。然而，铝阳极氧化膜具有很高孔隙率和吸附能力，容易受污染和腐蚀介质侵蚀，心须进行封孔处理，以提高耐蚀性、抗污染能力和固定色素体。 2 铝及铝合金的阳极氧化 2.1 普通阳极氧化 铝及其合金经普通阳极氧化可在其表面形成一层Al2O3膜，使用不同的阳极氧化液，得到的Al2O3膜结构不同。阳极氧化时，铝表面的氧化膜的成长包含两个过程：膜的电化学生成和化学溶解过程。只有膜的成长速度大于溶解速度时，氧化膜才能成长、加厚。普通阳极氧化主要有硫酸阳极氧化、铬酸阳极氧化、草酸阳极氧化和磷酸阳极氧化等，以下介绍一些普通阳极氧化新工艺[骐骥导航https://www.doczj.com/doc/5713664074.html,：机械网址导航]。 2.1.1 宽温快速阳极氧化[1] 硫酸阳极氧化电解液的温度要求在23℃以下，当溶液的温度高于25℃时，氧化膜变得疏松、厚度薄、硬度低、耐磨性差，因此在原硫酸溶液中加入氧化添加剂对原工艺进行改进，改进后的溶液配方为： 硫酸（ρ＝1.84g／cm3）150－200g／ L（最佳值160g／L） CK－LY添加剂20－35g ／L （最佳值30g／L） 铝离子 0.5－20g ／L （最佳值5g／L） CK－LY氧化添加剂包括特定的有机酸和导电盐，前者能提高电解液的工作温度，抑制阳极氧化膜的化学溶解，在较高的温度下对抑制氧化膜疏松有良好的作用；后者能增强电解液的导电性，提高电流密度，加快成膜速度。该添加剂溶于硫酸电解液，对电解液中的金属离子有络合作用，使溶液中铝离子的容忍量提高，氧化液的寿命延长，操作温度可达30℃以上，而普通硫酸氧化工艺21℃以上就必须开冷水机；同时减少了氧化时间，并可获得高质量的氧化膜。 2.1.2 硼酸－硫酸阳极氧化[2] 硼酸－硫酸阳极氧化是取代铬酸阳极氧化的一种薄层阳极氧化新工艺。硼酸－硫酸阳极氧化溶液的组成为：45g/L H2SO4＋8g/L H3BO3。 阳极氧化膜退膜溶液：按ASTMB137(美国实验材料标准)规定溶液，即：20g/L CrO3＋3 5mL/L H3PO4。
铝的阳极氧化染色实验报告 【实验名称】 铝的阳极氧化染色。 【实验目的】 对铝进行阳极氧化，并进行染色处理。 【实验原理】 以铝或铝合金制品为阳极，置于电解质溶液中进行通电处理，使其表面形成氧化膜，这样形成的氧化膜比在空气中自然形成的氧化膜耐蚀能力更好。氧化膜具有较强的吸附性，利于进行染色处理。经过阳极氧化后，铝制品的耐蚀性、耐磨性和装饰性都有明显的改善和提高。 （1）阳极氧化原理 以铝或铝合金制品为阳极，硫酸为电解质溶液进行通电处理，铝被氧化形成无水的氧化膜。 阴极：2H+ + 2e-= H2↑ 阳极：2Al + 3H2O – 6e-= Al2O3 + 6H+ 氧化膜在生成的同时，又伴随着氧化膜被溶解的过程。 Al2O3 + 6H+ =2Al3+ + 3H2O 溶解出现的孔隙使铝与电解液接触，又重新氧化生成氧化膜，循环往复。控制一定的工艺条件（硫酸浓度和温度等）可使氧化膜形成的速率大于氧化膜溶解的速率，利于氧化膜的生成。 （2）着色原理 铝的阳极氧化膜多孔隙，对染料有良好的物理吸附和化学吸附性能，在铝阳极氧化膜上进行浸渍着色或电解着色，可达到耐蚀和装饰目的。 无机盐着色：将制品依次浸入两种无机盐溶液中，两种无机盐在氧化膜孔隙内反应生成有颜色的无机盐并沉积在孔隙中。 有机染料着色：阳极氧化膜对染料有物理吸附作用，有机染料官能团与氧化膜也会发生络合反应。有机染色色种多且色泽艳丽，但耐磨、耐晒、耐光性能差。 （3）封闭原理 铝阳极氧化膜必须进行封闭处理。沸水法是常用的封闭方法。在沸水中，氧化膜表面及孔壁的无水氧化膜水化，形成非常稳定的水合结晶膜，从而达到封闭孔隙的目的。 Al2O3 + H2O=Al2O3·H2O 此外还有蒸汽封闭法、盐溶液封闭法和填充有机物封闭法等。 本实验将铝以硫酸为电解质溶液进行阳极氧化，用硫代硫酸钠溶液和高锰酸钾溶液进行浸渍着色，用沸水法封闭。 【实验用品】 铝片、铜片、氢氧化钠、硫酸、高锰酸钾、硫代硫酸钠、水、天平、量筒、烧杯、玻璃棒、水槽、直流电源、电流表、鳄鱼夹、导线、砂纸。 （电极及导线的材料不能与硫酸溶液反应，避免污染电解液。）
铝及铝合金阳极氧化着色工艺流程及原辅 材料
铝及铝合金阳极氧化着色工艺流程及原辅材料 铝及铝合金阳极氧化着色工艺规程 1、工艺流程（线路图） 基材→装挂→脱脂→碱蚀→中和→阳极氧化→电解着色→封孔→电泳涂漆→固化→卸料包装→入库 2、装挂： 2.1装挂前的准备。 2.1.1检查导电梁、导电杆等导电部位能否充分导电、并定期打磨、清洗或修理。 2.1.2准备好导电用的铝片和铝丝。 2.1.3检查气动工具及相关设备是否正常。 2.1.4核对流转单或生产任务单的型号、长度、支数、颜色、膜厚等要求是否与订单及实物相符。 2.1.5根据型材规格（外接圆尺寸、外表面积等）确定装挂的支数和间距、色料间距控制在型材水平宽度的1.2倍左右，白料间距控制在型材宽度的1倍左右。 2.1.6选择合适的挂具，确保正、副挂具的挂钩数与型材的装挂支数一致。 2.2装挂： 2.2.1装挂时应先挂最上面一支，再固定最下面一支，然后将其余型材均匀排布在中间、并旋紧所有铝螺丝。 2.2.2装挂前在型材与铝螺丝间夹放铝片，以防型材与挂具间的导电不良而影响氧化、着色或电泳。 2.2.3装挂时，严禁将型材全部装挂在挂具的下部或上部。 2.2.4装挂的型材必须保持一定的倾斜度（>5°）以利于电泳或着色时排气，减少斑点（气泡）。 2.2.5装挂时必须考虑型材装饰面和沟槽的朝向、防止色差、汽泡、麻点产生在装饰面上。2.2.6易弯曲、变形的长型材，在型材的中间部位增加一支挂具或采用铝丝吊挂以防型材间碰擦或触碰槽内极板，而擦伤或烧伤型材表面。 2.2.7选用副杆挂具时，优先选用插杆，采用铝丝绑扎时，一定要间隔均匀，露头应小于25mm。 2.2.8截面大小、形状悬殊的型材严禁装挂在同一排上。 2.2.9装挂或搬运型材，必须戴好干净手套，轻拿轻放、爱护、防护好型材表面，严禁野蛮操作。 2.2.10装挂或搬运型材时必须加强自检和互检，不合格的型材严禁装挂，表面沾有油污或铝屑（毛刺）的型材必须采取适当的措施处理干净。 2.2.11剔除不合格型材后，必须按订单支数及时补足。 2.2.12装挂区的型材不宜存放太久，以防废气腐蚀型材表面。 2.2.13认真填写《装挂记录》和《氧化工艺流程卡》上装挂部分的记录，准确计算填写每挂氧化面积，随时核对订单，确保型号、支数、颜色不出差错。 2.2.14认真做好交接班手续和工作区的环境卫生。 3、氧化台生产前的准备工作： 3.1检查各工艺槽的液面高度，根据化验报告单调整各槽液浓度，确保槽液始终符合工艺要求，并经常清除槽液中的污物。 3.2检查行车、冷冻机、整流器、循环酸泵、水泵、转移车、固化炉等设备是否正常，如
如何解决铝材阳极氧化 着色色差精选文档 TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-
铝材氧化着色过程常见缺陷和处理方法 黄瑞强 (广西平铝集团有限公司) 摘要:实际生产中由于人员、工艺、设备、操作存在差异，型材氧化着色过程中产生的质量缺陷色浅、色差、染不上色、白点、露白、染色发花、逃色等。本文从实际生产过程中对铝型材氧化着色常见的缺陷问题、提出解决的办法和技术途径。 关键词:铝材着色; 缺陷; 处理 随着铝加工工业的蓬勃发展，铝表面处理已成为铝加工过程必不可少的重要生产环节。铝制品经过表面处理之后。耐磨、耐蚀、耐光照、耐气候等性能都有很大提高，更重要的是可以着上各种美丽鲜艳的色彩。由于其它构成装饰的各种建筑物，曰用铝制品，工艺美术品，装饰品，家具用品等美观大方。适应时代美感的要求，因而铝材的应用价值大为得高。 为了装饰和提高铝材表面性能，在铝材氧化膜上进行着色处理，常用的方法有电解着色法、化学着色法、自然着色法等。 在实际生产中由于人员、工艺、设备、操作等存在差异，每批的产品色差也会存在一定的差异，产生不同的质量缺陷，在特定的介质下，色泽的深浅是由金属粒子沉积量来决定，而与氧化膜的厚度无关。铝材电解着色的色差的产生，与着色机理、氧化膜的厚度
的均匀性及结构与电解着色速度有直接关系。铝材着色的缺陷大体上有以下几种情况:色浅、色差、染不上色、白点、露白、染色发花、逃色等。如何解决这一问题，确保每批产品的色差保持一致，并在双方确认的偏差范围内，以满足消费者的要求。这就要求生产企业，在对型材进行电解着色表面处理时，加以研究和防范。 以下介绍我公司在阳极氧化电解着色生产工艺中常见的质量缺陷和处理方法： 一、要着色均匀稳定并把色差控制在一定的范围内，减少着色缺陷的产生，在实际的生产过程中，首先在加强阳极氧化工艺操作的控制,在操作时注意以下几方面的要求。 1、在阳极氧化的型材进入着色槽时必须保持较大的倾斜度，并放置在两极中间，确保左右极距相等。同时控制上料绑料面积，每挂料总表面积最大不超过44m2。 2、检查槽液浓度，是否符合工艺要求。 3、送电着色时，行车挂钩与导电梁挂钩必须脱开，并静置～1分钟后才能送电着色。 4、同一种颜色的着色电压必须相等,在着色前预先调整好电源电压。? 5、着色结束时，必须立即起吊，尽快流尽槽液，尽快转移至水槽水洗，不可在着色槽中停留,严格控制空中起吊时间,充分洗净型材内孔中的酸液后，才能用色板比色，比色时,掌握型材色略深于样
铝合金阳极氧化常见故障分析及预防 [摘要] 重点介绍铝合金硫酸阳极氧化工艺中经常发生的故障，分析故障产生的原因，采取有效预防措施，可以减少故障发生，保证其质量。 0 前言 铝的阳极氧化是以铝或铝合金作阳极，以铅板作阴极在硫酸、草酸、铬酸等水溶液中电解，使其表面生成氧化膜层。其中硫酸阳极氧化处理应用最为广泛。铝和铝合金硫酸阳极氧化氧化膜层有较高的吸附能力，易进行封孑L或着色处理，更加提高其抗蚀性和外观。阳极氧化膜层厚一般3～15μm，铝合金硫酸阳极氧化工艺操作简单，电解液稳定，成本也不高，是成熟的工艺方法，但在硫酸阳极化过程中往往免不了发生各种故障，影响氧化膜层质量。认真总结分析故障产生的原因并采取有效预防措施，对提高铝合金硫酸阳极氧化质量有重要 的现实意义。 1 常见故障及分析 (1)铝合金制品经硫酸阳极氧化处理后，发生局部无氧化摸，呈现肉眼可见的黑斑或条 纹，氧化膜有鼓瘤或孔穴现象。此类故障虽不多见但也有发生。 上述故障原因，一般与铝和铝合金的成分、组织及相的均匀性等有关，或者与电解液中所溶解的某些金属离子或悬浮杂质等有关。铝和铝合金的化学成分、组织和金属相的均匀性会影响氧化膜的生成和性能。纯铝或铝镁合金的氧化膜容易生成，膜的质量也较佳。而铝硅合金或含铜量较高的铝合金，氧化膜则较难生成，且生成的膜发暗、发灰，光泽性不好。如果表面产生金属相的不均匀、组织偏析、微杂质偏析或者热处理不当所造成各部分组织不均匀等，则易产生选择性氧化或选择性溶解。若铝合金中局部硅含量偏析，则往往造成局部无氧化膜或呈黑斑点条纹或局部选择性溶解产生空穴等。另外，如果电解液中有悬浮杂质、尘埃或铜铁等金属杂质离子含量过高，往往会使氧化膜出现黑斑点或黑条纹，影响氧化膜的抗 蚀防护性能。 (2) 同槽处理的阳极氧化零件，有的无氧化膜或膜层轻薄或不完整，有的在夹具和零件接触处有烧损熔蚀现象。这类故障在流酸阳极氧化工艺实践中往往较多发生，严重影响铝合 金阳极氧化质量。 由于铝氧化膜的绝缘性较好，所以铝合金制件在阳极氧化处理前必须牢固地装挂在通用或专用夹具上，以保证良好的导电性。导电棒应选用铜或铜合金材料并要保证足够接触面积。夹具与零件接触处，既要保证电流自由通过，又要尽可能减少夹具和零件间的接触印痕。接触面积过小，电流密度太大，会产生过热易烧损零件和夹具。无氧化膜或膜层不完整等现象，主要是由于夹具和制件接触不好，导电不良或者是由于夹具上氧化膜层未彻底清除所致。
表面阳极化 surface anodizing 金属材料在电解质溶液中，通过外施阳极电流使其表面形成氧化膜的一种材料保护技术。又称表面阳极氧化。金属材料或制品经过表面阳极化处理后，其耐蚀性、硬度、耐磨性、绝缘性、耐热性等均有大幅度提高。实施阳极化处理最多的金属材料是铝。铝的阳极氧化一般在酸性电解液中进行，以铝为阳极。在电解过程中，氧的阴离子与铝作用产生氧化膜。这种膜初形成时不够细密，虽有一定电阻，但电解液中的负氧离子仍能到达铝表面继续形成氧化膜。随着膜厚度增大，电阻也变大，从而电解电流变小。这时，与电解液接触的外层氧化膜发生化学溶解。当铝表面形成氧化物的速度逐渐与化学溶解的速度平衡时，这一氧化膜便可达到这一电解参数下的最大厚度。铝的阳极氧化膜外层多孔，容易吸附染料和有色物质，因而可进行染色，提高其装饰性。氧化膜再经热水、高温水蒸气或镍盐封闭处理后，还能进一步提高其耐蚀性和耐磨性。除铝外，工业上采用表面阳极化处理的金属还有镁合金、铜和铜合金、锌和锌合金、钢、镉、钽、锆等。 铝阳极氧化与染色技术之二阳极化处理 铝制品表面的自然氧化铝既软又薄，耐蚀性差，不能成为有效防护层更不适合着色。人工制氧化膜主要是应用化学氧化和阳极氧化。化学氧化就是铝制品在弱碱性或弱酸性溶液中，部分基体金属发生反应，使其表面的自然氧化膜增厚或产生其他一些钝化膜的处理过程，常用的化学氧化膜有铬酸膜和磷酸膜，它们既薄吸附性又好，可进行着色和封孔处理，表-3介绍了铝制品化学氧化工艺。化学氧化膜与阳极氧化膜相比，膜薄得多，抗蚀性和硬度比较低，而且不易着色，着色后的耐光性差，所以金属铝着色与配色仅介绍阳极化处理。 表-3 铝制品化学氧化工艺
铝阳极氧化与染色技术 四、封孔处理 为了提高铝件质量和染着色牢固，着色后必须将氧化膜层的微细孔隙予以封闭，经过封闭处理后表面变的均匀无孔，形成致密的氧化膜。染料沉积在氧化膜内再也擦不掉，且经封闭后的氧化膜不再具有吸附性，可避免吸附有害物质而被污染或早期腐蚀，从而提高了阳极氧化膜的防污染、抗蚀等性能。常用的着色后的封孔方法有水合封孔、无机盐溶液封孔、透明有机涂层封孔。 （一）水合封孔 水合封孔包括沸水封孔和常压、加压蒸汽封孔。 1、水合封孔的原理 铝的阳极氧化膜在水中有两种形式的反应；一是，在80度以下，pH<4的水中，与水结合成拜耳体三水合氧化铝，这种结合仅是物理结合，过程是可逆的。另一种是在80度以上的中性水中，氧化铝与水化合成波米体型的一水合氧化铝，这就是通常所指的水合封孔的反应过程，由于一水合氧化铝的密度（3014kg/立方米）比氧化铝（3420kg/立方米）的小，体积增大33%左右，堵塞了氧化膜的孔隙。 2、影响沸水封孔的原因 （1）时间、温度：在其他条件相对一致的前提下，随封孔时间的延长，膜层结合水量增加，抗蚀性提高；随封孔温度的升高，水化程度提高，抗蚀性增强。 （2）pH值、水质：一般在pH值为5.5-6.5的封孔液中封孔，膜层不但有良好的抗蚀性而且耐磨性最好。对水中的杂质含量应加以控制：硫酸根离子<250mg/kg，氯离子<100mg/kg，硅酸根离子<10mg/kg，磷酸根离子<5mg/kg，氟离子<5mg/kg。最好用纯水，其电阻率为5×10Ω·cm。 （3）添加剂：在沸水中加入某些添加剂如无水碳酸钠、氨、三乙醇胺等，可增强封孔效果，提高膜层的抗蚀性，甚至相当或超过蒸汽封孔。 水合封孔的另一种方法是蒸汽封孔，其所处理的氧化膜抗蚀性、耐磨性与蒸汽压力和封孔时间有关。一般随压力升高、时间延长、抗蚀性提高、耐磨性降低。 3、沸水、蒸汽封孔工艺 沸水封孔、蒸汽封孔工艺见表-12。蒸汽（常压、加压）封孔的效果比沸水封孔好，但需用高压容器或专用蒸箱，因此蒸汽封孔特别是加压蒸汽封孔只能用于小型制品的处理，不适合大型制品和流水线生产使用。
铝的阳极氧化和着色--．.
————————————————————————————————作者：————————————————————————————————日期：

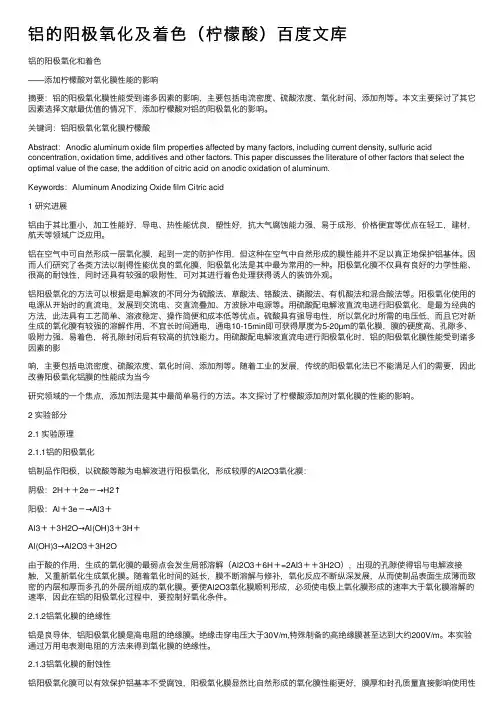

铝的阳极氧化和着色 -添加剂甘油对氧化膜性能的影响 摘要 电解质种类、电流密度、通电时间、温度以及添加剂等因素对氧化铝多孔膜的形成过程有显著影响。在电解液中加入甘油作为添加剂,不但可以增加阳极氧化形成的多孔膜的厚度,而且有利于增强氧化膜的韧性。本文在固定其它因素为文献最优值的情况下，探究甘油用量对铝的阳极氧化的影响。采用高纯铝作阳极,铅网作为阴极,在硫酸溶液中进行恒压阳极氧化,以铝片的着色效果、耐腐性、膜厚测定为表征手段。结果发现, 表明添加一定量的甘油能增强氧化膜的性能,但添加量多了反而会减低氧化膜性能。对于氧化膜不同的性能方面随甘油添加剂用量的变化程度有待近一步探究。 关键词:氧化铝多孔膜阳极氧化有机添加剂甘油 Ａbstraｃｔ The propertieｓoｆalｕmina memｂrａne ａre afｆecteｄby mａny factorｓ, inｃludiｎｇthe kind of electｒoｌｙtｅ, curｒeｎt ｄensitｙ，poｗｅｒｏn time, tempｅrａtuｒe, addｉtivｅand so on．Ｇｌｙceｒｏｌwas addｅd as anａｄditｉｖe，which can notｏnlｙｉncｒeａse the tｈickness of aｌumiｎa meｍｂraｎe,but also eｎhancing the tougｈnｅsｓof a ｌuｍiｎaｍembrane.Ｔｈｉs ｐapｅｒｄiscusｓｅs the infｌuencｅoｆglycｅroｌadditiｏn on the anodｉc oxｉdation of aluｍinｉum, based ｏn ｏthｅr factoｒｓunder tｈｅconｄition of opｔiｍal value．We Ｓelｅcｔt ｈｅhｉｇh pｕrｅaluminum as anode aｎｄｌead net as tｈe cａtｈo ｄe，putｔｉnｇthｅm in suｌfuriｃａcid solution for anｏdｉzing.At lasｔ,ｗe ｔｅstｔｈｅcｏloｕr efｆｅｃt, ｃｏrｒosion ｒesistance aｎｄthickneｓs of the ａlｕｍｉna membｒane. Iｔｔuｒns ouｔthａｔａd ｄinｇａｃｅrｔａiｎaｍouｎt ｏｆｇｌyｃｅrol can ｅｎhancｅｔｈe prｏperties of aluminａｍeｍbraｎe, ｂut adｄing ｍore cａｎreducｅｔhe propeｒtiｅs ｏｆit. Keywoｒdｓ：aｌuminaｍembranｅａｎodiｃoxidatｉon organｉc additｉｖｅgｌｙcerol 1 研究进展 铝对氧具有较强的化学亲和力，表面极易生成一层极薄的氧化膜,起到一定的防护作用。但该层氧化膜孔隙率大，机械强度低,抗蚀和耐磨性都不能满足防腐蚀要求，从而真正地保护铝基体。
